Ürün Tipi	Dekoratif Aspiratör Davlumbazı
Marka	Franke
Model	FFI622GR
Kullanım	Ev tipi, mutfak kokularının giderilmesi
Ayarlanabilir Derinlik	275 - 360 mm
Elektrik Beslemesi	220-240 V, 50/60 Hz (tahmini)
Enerji Verimlilik Sınıfı	Belirtilmemiş (tahmini B)
Ses Seviyesi	Hıza göre değişir (tahmini 50-65 dB)
Çıkış Çapı	120 veya 150 mm
Hız Sayısı	3 (minimum, orta, maksimum)
Aydınlatma	Entegre, açma/kapama kontrolü
Filtre Tipi	Yıkanabilir anti-gres metal + aktif karbon (opsiyonel)
Gres Filtrelerinin Bakımı	Her 2 ayda bir, bulaşık makinesinde yıkanabilir
Karbon Filtre Değişimi	Her 4 ayda bir (yıkanamaz)
Kurulum	Emici veya devridaim versiyonu (karbon filtre gerekli)
Ocak Yüzeyine Minimum Mesafe	650 mm (özel talimatlar olmadıkça)
Elektrik Sınıfı	I (topraklama gerektirir)
Malzemeler	Metal, cam (tahmini)
Kontrol	Aydınlatma ve motor için mekanik sürgüler
Ağırlık	Belirtilmemiş (tahmini 15-20 kg)

Sık sorulan sorular - FFI622GR FRANKE

Emici versiyon ile filtreli versiyon arasındaki fark nedir?

Emici versiyonda hava bir kanal aracılığıyla dışarı atılır. Filtreli versiyonda ise hava aktif karbon filtreden geçtikten sonra geri dönüştürülür ve mutfağa geri verilir. Filtreli versiyon karbon filtrelerin takılmasını gerektirir.

Metal gres filtreleri nasıl temizlenir?

Gres filtreleri geriye itilerek ve ardından aşağı çekilerek çıkarılır. Bulaşık makinesinde yıkanabilirler. Her 2 ayda bir veya yoğun kullanımda daha sık temizlenmesi önerilir.

Karbon filtrenin değiştirme sıklığı nedir?

Aktif karbon filtre yıkanamaz ve yaklaşık her 4 ayda bir değiştirilmelidir. Yoğun kullanımda daha sık değiştirin.

Davlumbazı kendim kurabilir miyim?

Elektrik tesisatı kalifiye bir profesyonel tarafından yapılmalıdır. Davlumbaz, en az 3 mm kontak açıklığına sahip iki kutuplu bir anahtar üzerinden bağlanmalıdır. Güvenlik mesafelerine uyun (ocak yüzeyinden en az 650 mm).

Davlumbaz derinliği nasıl ayarlanır?

Derinlik, metal ara parçanın vidalarını gevşeterek ve onu hareket ettirerek 275 ile 360 mm arasında ayarlanabilir. Dolapları delmek ve braketleri sabitlemek için karton şablonu kullanın.

Kontroller çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini ve kablo konektörünün bağlantısını kontrol edin (filtrelerin arkasında). Sorun devam ederse müşteri hizmetleri ile iletişime geçin.

Davlumbaz alışılmadık bir ses çıkarıyor, ne yapmalıyım?

Filtrelerin temiz ve doğru takıldığından emin olun. Tahliye kanalında herhangi bir engel olup olmadığını kontrol edin. Ses devam ederse motor veya fan arızalı olabilir; bir profesyonele başvurun.

Davlumbazı gres filtresi olmadan kullanabilir miyim?

Hayır, gres filtresi olmadan davlumbaz kullanmak tehlikelidir: gresler motorda birikebilir ve yangına neden olabilir. Filtreleri önerilen şekilde değiştirin veya temizleyin.

Ampul arızalanırsa aydınlatma nasıl yeniden çalıştırılır?

Aydınlatma entegredir ve kılavuzda ayrıntılı olarak belirtilmemiştir. Ampul arızalıysa, değiştirme için yetkili servis ile iletişime geçilmesi önerilir.

Davlumbaz topraklanmalı mı?

Evet, davlumbaz I. sınıftır ve uygun topraklama gerektirir. Mutfağınızdaki elektrik tesisatının uygun olduğundan emin olun.

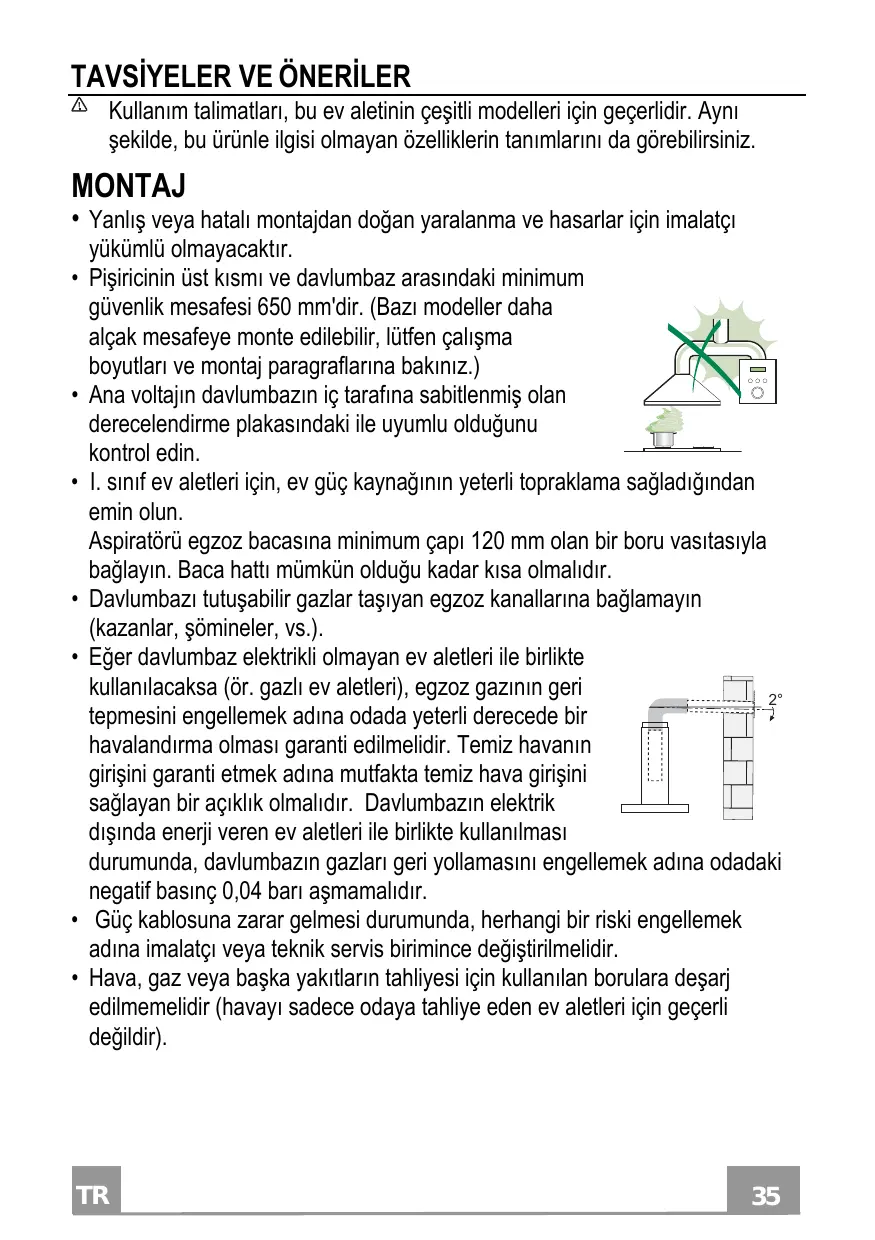

KULLANIM KILAVUZU FFI622GR FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.
• Hava, gaz veya başka yakıtların tahliyesi için kullanılan borulara deşarj edilmemelidir (havayı sadece odaya tahliye eden ev aletleri için geçerli değildir).

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarji ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbaz altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.

- “DIKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.”

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• "Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır."
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

Boyutlar

Parçaları

Rif.	adet	Ürün parçaları
1	1	Kumandalar, Işıklar ve Filtrlerle komple halde davlumbaz gövdesi
9	1	Redüksiyon Flanşı ø 150-120 mm

Rif.	adet	Montaj parçaları
7.2	2	Davlumbaz Gövdesi için Tesbit Braketleri
11	4	Dübeller
12a	4	Vidalar

adet	Belgeler
1	Kullanım El Kitabı

ÖN PANELİN SİPERLİĞE MONTAJI

• Davlumbazın solundaki tespit noktasını çıkarttıktan sonra, öne doğru çevirmek sureti ile siperliği çıkartın.
• İlgili karton kalıbı kullanmak sureti ile paneli delin ve verilen vidalar ile siperliğe monte edin.

• Davlumbazın derinliği 275 ve 360 mm arasında değişebilir.
• Destekleri istenilen derinlikte ayarlamak için Vx vidalarını ayarlayın.
• Davlumbazın, alt tarafını gerekli derinliğe ayarlamak için, metal uzatmanın vidalarını gevşetin gerektiği kadar hareket ettirin.
• İlgili karton kalıbı kullanmak sureti ile duvarı delin, deliklere dubelleri yerleştirin ve aksesuarlar ile birlikte verilen dört vida ile metal destekleri tespit edin.
• İlgili karton kalıbı kullanmak sureti ile yan destekleri delin.

Davlumbazın çekme versiyonunda montajının söz konusu olması durumunda, hava çıkışında bulunan ızgarayı çıkartın.

• Davlumbazı metal desteklere geçirin.
• Kılavuzları yerlerine yerleştirmeye dikkat etmek sureti ile siperliği yeniden takın. İki vida vasıtası ile ayarlayarak siperliğin hareketini ayarlayın.
• Vv vidaları vasıtası ile Davlumbaz yakındaki kolların yüksekliğine göre ayarlanabilir.
• Gerekirse Davlumbazın derinliğini bir kez daha ayarlayın.

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kana-lına bağlanmalıdır.

• ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

FİLTRE VERSİYONUNDA HAVA ÇIKIŞI

• Davlumbaz gövdesi montajının noksansız olup olmadığıını kontrol edin.
• Koku filtrelerinde aktif karbon olup olmadığını kontrol edin.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafi) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

1	Lambalar	Aydınlatma sistemini açar ve kapatır.
2	Motor	Aspiratör motorunu açar ve kapatır.
3	Hız	Çalışma hızını belirler:
		1. Minimum hız, sessizce ve sürekli bir hava değişimi sağlar, az miktarda pişirme buharı olduğunda uygundur.
		2. Orta hız, genel kullanım koşullarının çoğuna bu hız uygundur; işlenen hava debisi ile ses düzeyi arasındaki oran optimum seviyededir.
		3. Maksimum hız, uzun süreli ve çok buharlı pişirme işlemlerine uygundur.

OPSIYONELLER

4	Micro	Mikroanahtar görüntü siperliği hareketiyle çalışır ve kumanda tablosu kursörlerinin belirlediği koşullarda açma ve kapama eylemine kumanda eder.
5	Led	Aspiratör motorunun açık olduğuna işaret eder.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FILTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

Aktif karbonlu koku giderici filtre yıkanmaz ve rejenere edilmez, normal kullanımda yaklaşık 4 ayda bir, yoğun kullanımda daha sıkça değiştirilmesi gerekir.

DEĞİŞTİRİLMESİ

• Yağ tutucu filtreleri çıkarınız.
• Doyum noktasına ulaşmış aktif karbonlu koku giderici filtreleri (A) şeklinde gösterildiği gibi çıkarınız
• Yeni filtreleri (B) şeklinde gösterildiği gibi takınız.
• Yağ tutucu filtreleri tekrar monte ediniz.

- Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

991.0524.852_ver1 - 171019

D00004031_00
