BEDIENUNGSANLEITUNG FFI622GR FRANKE

Bedienungsanleitung und Installation

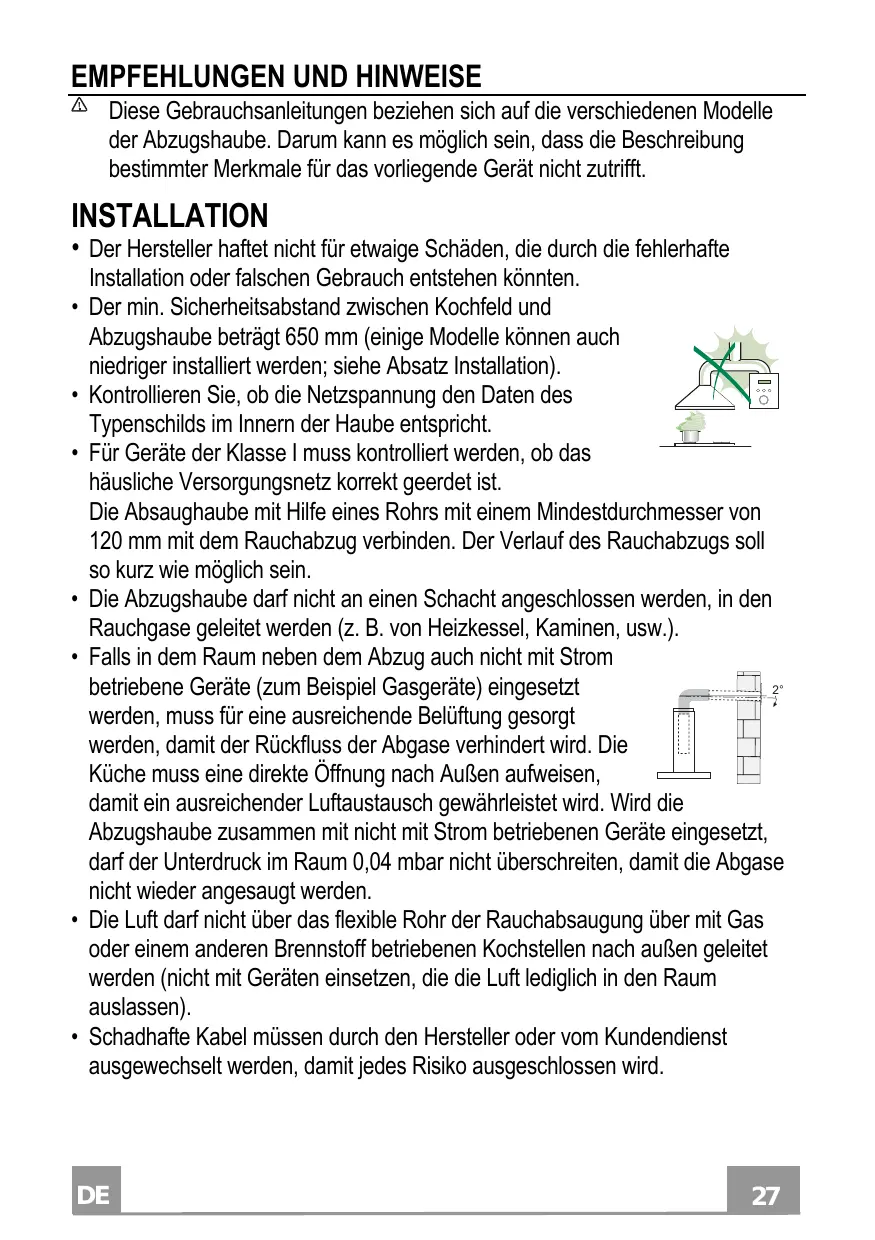

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch

entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden. Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden. Auf keinen Fall unter der Haube flambieren: Brandgefahr. Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses

ausgeschaltet und spannungslos gemacht werden. Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs. „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“. Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen. am Produkt oder auf der Verpackung weist darauf hin, dass Das Symbol das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

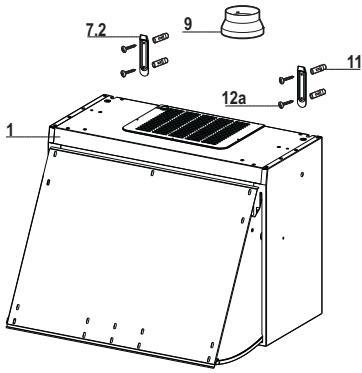

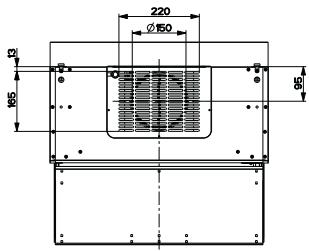

CHARAKTERISTIKEN Platzbedarf Komponenten Pos.

Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter Reduzierflansch ø 150-120 mm St.

Montagekomponenten Befestigungsbügel Haubenkörper Bügel Schrauben St.

Dokumentation Bedienungsanleitung

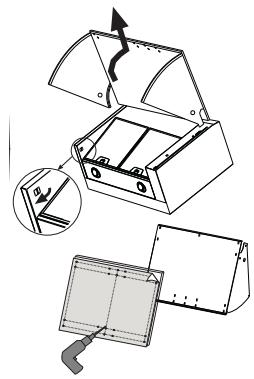

FIXIERUNG DER FRONTPLATTE AM LEITSCHIRM

• Den metallenen Leitschirm durch Drehen und gleichzeitiges Entriegeln der Haltevorrichtung auf der linken Seite der Haube nach vorne herausziehen.
• Die Platte mit Hilfe der entsprechenden Bohrschablone aus Karton bohren und mit Hilfe der mitgelieferten Schrauben am Leitschirm fixieren. WANDBEFESTIGUNG

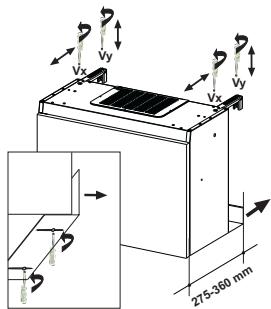

• Die Tiefe der Haube kann zwischen 275 und 360 mm variieren.
• Mit Hilfe der Schrauben Vx die Bügel auf die gewünschte Tiefe regulieren.
• Um den unteren Teil der Haube auf die erforderliche Tiefe zu regulieren, die Schrauben des metallenen Abstandshalters lockern und so weit wie nötig verschieben.
• Die Wand mit Hilfe der entsprechenden Bohrschablone aus Karton bohren, die Dübel in die Bohrlöcher einsetzen und die beiden Metallbügel mit Hilfe von vier mit dem Zubehör gelieferten Schrauben fixieren.
• Die seitlichen Hängeschränke mit Hilfe der entsprechenden Bohrschablone aus Karton bohren. Falls die Haube in Abluftversion installiert wurde, das Gitter vom Luftaustritt entfernen.
• Die Haube an den Metallbügeln einhängen.
• Den Leitschirm wieder anbringen. Darauf achten, die Führungsschienen wieder korrekt in ihren Sitz einzuführen. Die Gleitschienen des Leitschirms mit Hilfe der zwei Schrauben regulieren.
• Mit Hilfe der Schrauben Vy lässt sich die Höhe der Haube an den benachbarten Hängeschränken ausrichten.
• Falls nötig, die Tiefe der Haube erneut regulieren.

Anschluss im Abluftbetrieb ø 150 Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen. ø 120

LUFTAUSTRITT UMLUFTVERSION

• Die komplette Fixierung des Haubenkörpers kontrollieren.
• Prüfen, ob die Aktivkohle-Geruchsfilter vorhanden sind. ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

BEDIENUNG Bedienfeld

Beleuchtung Schaltet die Beleuchtung ein und aus. Motor Schaltet den Gebläsemotor ein und aus. Geschwindigkeit Bestimmt die Gebläsestufe:

1. Geringste Gebläsestufe, eignet sich für einen ständigen und besonders leisen

Luftaustausch bei geringer Kochdunstentwicklung. 2. Mittlere Gebläsestufe, eignet sich aufgrund des optimalen Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über

längere Zeit hin. OPTIONEN Mikro

Led Von der Bewegung des Leitschirms aktivierter Schalter, der das Ein- und Ausschalten unter den von den Schiebeschaltern des Bedienfelds vorbestimmten Bedingungen steuert. Signalisiert das Einschalten des Gebläsemotors.

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet. Geruchsfilter (Umluftbetrieb) Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Die Metallfettfilter entnehmen.
• Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
• Die neuen Filter wie gezeigt montieren (B).
• Die Metallfettfilter wieder montieren.
• Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
