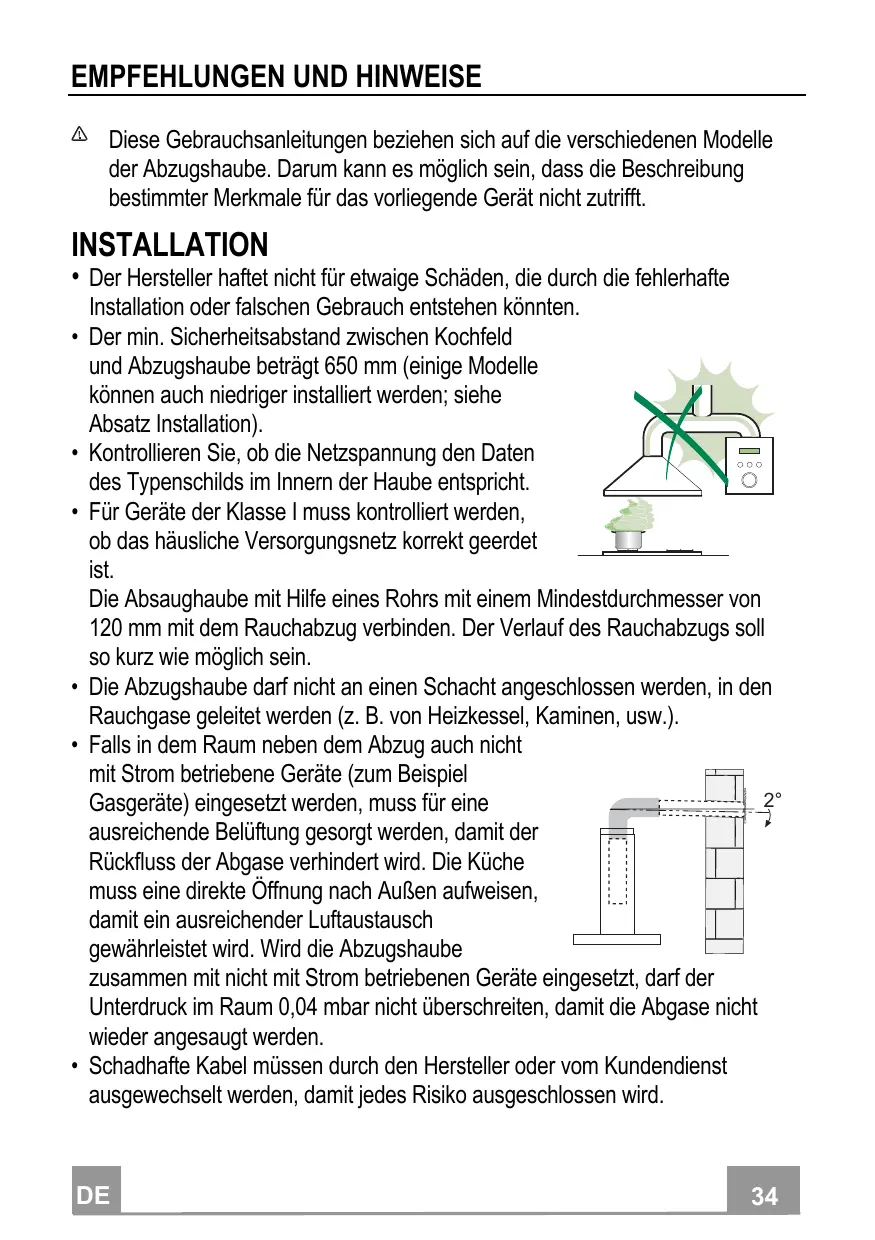

These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modele können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das hämliche Versorgungsnetz korrekt geerdet ist.

Die Absaughabaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).

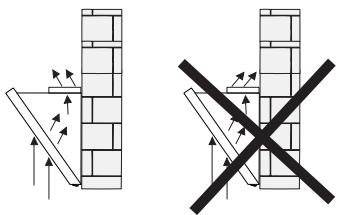

• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftautausch gewährleistet wird. Wird die Abzugshaube

zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedem Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümttliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  Die Haubearfurfor die ihr zugedachtenZweckebenutztwerden.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt{lassen.

• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausrecht.
  Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgeben, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerätherumspielen * -nommen. Reinigungsa- und Wartungsarbeiten * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * - * - * - * - * - * - * - * - * - * - * - * - * - * - * - * - * - * -i - j - k - l - n - o - p - q - r - s - t - u - v - w - x - y - z - w - x - y - z - x - y - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - x - - - - - - - - - - - - - - - - - - - - - - - - - - t .

• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.

WARTUNG

• Vor Reinigungsd oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spanningslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und können in der Spülmaschine gesetzt werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

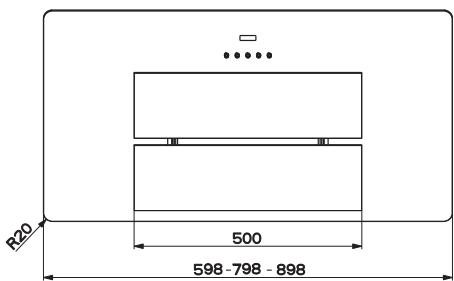

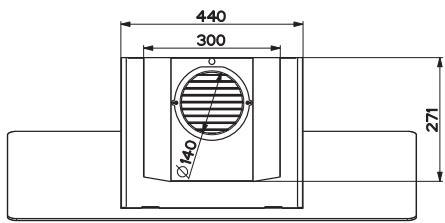

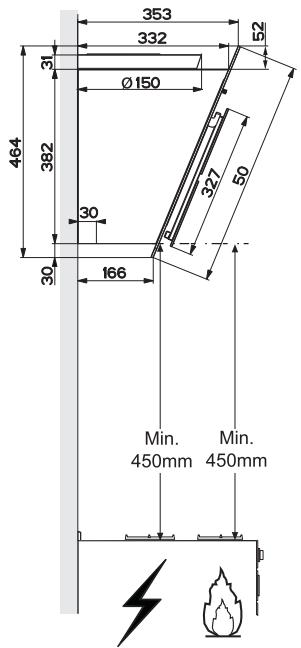

Platzbedarf

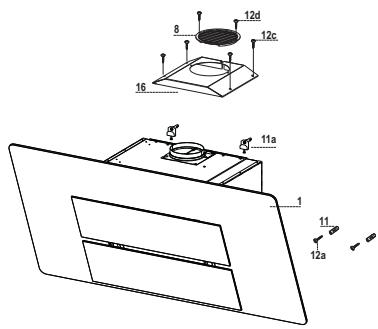

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblüsegruppe, Filter
8	1	Luftleitgitter Luftaustritt
16	1	Filterdeckel
Pos.	St.	Montagekomponenten
11	2	Dübel
11a	2	Düb SB 12/10
12a	2	Schrauben 4,2 x 44,4
12c	4	Schrauben 2,9 x 6,5
12d	2	Schrauben 2,9 x 9,5
	St.	Dokumentation
	1	Bedienungsanleitung

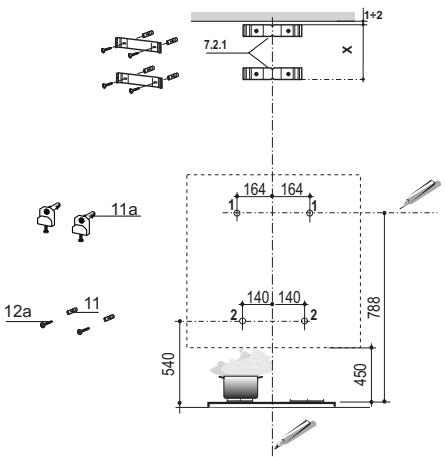

Bohren der Wand und Befestigung der Bügel

An der Wand anzeichnen:

• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube,
• eine waagrechte Linie mindestens 788~mm oberhalb der Kochmulde.
• 164 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kennzeichen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
• Wie angegeben 140mm rechts von der senkrechten Bezugslinie und 540mm oberhalb der Kochmulde einen Punkt (2) kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
  Die gekennzeichneten Punkte (1) mit einem Bohrer 12mm bohren.
  Die gekennzeichnen Punkte (2) mit einem Bohrer 8mm bohren.
  Die Dubel mit dem Biegel 11a in die Bohrungen (1) einfugen und festschrauben.
• Den Dubel 11 in die Bohrungen (2) einfugen.

Zur Montage der haube mit Dekorkamin (option)

• Den Bügel 7.2.1 wie angegeben 1 - 2mm unterhalb der Decke oder der oberen Begrenzung anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie ausrichten.
  Die Mitte der Llicher des Bügels kennzeichnen.
• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten oberen Kaminteils) anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie ausrichten.
  Die Mitte der Llicher des Bügels kennzeichnen.
  Die gekennzeichneten Punkte mit einem Bohrer 08mm bohren.
  Die Dubel 11 in die Bohrungen einfugen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
  Die Biegel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) befestigen.

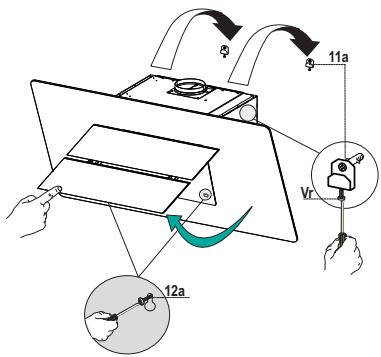

Montage des Haubenkörpers

• Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öffnung Panel).
  Die Fettfilter an den speziellen Griffen Herausziehen.
  Die beiden Schrauben Vr der Bugel 11a auf den Hubbeginn regulieren.
• Den Haubenkorper an den 2 Bügeln 11a einhaken.
  Vom Haubeninneren her den Haubenkorper mit Hilfe der Schrauben Vr ausrichten.
  Die Sicherungsschraube 12a einschrauben.
  Die Klappen wieder verschreiben/ Die Klappe offen.

Luftaustritt bei der Umluftversion

• Den Filterdeckel mit vier Schrauben 12c (2,9 x 6,5) am Luftauslass anschrauben.
  Das Luftstromrichtungsgitter 8 mit den 2 mitgelieferten Schrauben 12d (2,9 x 9,5) am Auslass der aufbereiteten Luft befestigen.
  Die Klappe/n öffnen (Siehe Absatz Öffnen der Paneele).
  Die Fettfilter an den speziellen Griffen Herausziehen.
• Sicherstellen, dass die Aktivkohlefilter zur Geruchsbinding vorhanden sind.

Anschlüsse

LUFTAUSTRITT BEI DER ABLUFTVERSION

Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.

Für die Installation der Ablufthaube wird auf die Anleitungen verwiesen, die im spezifischen Abluft-Bausatz für die Haube enthalten ist.

Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

Elektrøanschluss

Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschäftet werden.
- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

Schalttafel

Taste	Funktion
T1	Stellt den Motor ab.
T2	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.	Die Tasten T1+T2 leuchten.
T3	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein	Die Tasten T1+T3 leuchten.
	Aktiviert durch 2 Sekunden langes Drücken das um 30 Minuten verzögerte Abschalten (Motor+Beleuchtung). Bei aktiver Funktion kann die Betriebsgeschwindigkeit geändert werden.	Die entsprechenden Tasten T1+ (T2 oder T3 oder T4) blinken.
T4	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein	Die Tasten T1+T4 leuchten.
	Aktiviert mit 2 Sekunden langem Drücken die auf 6 Minuten eingestellte Intensivgeschwindigkeit, nach deren Ablauf wieder zur zuvor gewährten Gebläsestufe zusückgekehrt wird. Für die Beseitigung von sehr intensiven Koch-dünsten geeignet.	Die Taste blinkt.
L	Schaltet die Beleuchtungsanlage auf hochster Intensitätstufe ein und aus.	Taste eingeschaltet

Öffnen des Paneels

• Das Paneel herausziehen.
• Das Paneel ist in jeder beliebigen Position arretierbar.
• Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger saubern.
• Auch Innem mit einem feuchten Lappen und einem neutralen Reinigungsmittel saubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
  Das Absauge Paneel offen.
• Bauen Sie die Filter einzeln aus. Drücken Sie die Filter nach hinten bis zum Anschlag undziehen Sie gleichzeitig vorne an der Grifföffnung soweit nach unten, dass Sie die Filter gut entnehmen können.
• Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen setzen. (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun die Filter wieder einbauen, so dass der Griff nach der äußerten Sichtseite zeigt.
  Das Absauge Paneel schlieben.

Aktivkohle-Geruchsfilter (Umluftversion)

Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch haufter geretzt werden.

AUSWECHSELN

Das Absauge paneel offen.
Die Fettfilter entfern.
Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
Die neuen Filter wie angegeben einbauen (B).
Die Fettfilter wieder einbauen.
Das Absauge paneel schlieben.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001 ; max. gefelieferte Lichtleistung @439nm: 7 W . Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
