CORINTHIA ISOLA - Mutfak davlumbazı FABER - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ada Davlumbazı
Marka	FABER
Model	CORINTHIA ISOLA
Minimum Güvenlik Mesafesi (ocak ile davlumbaz arası)	650 mm (modele göre değişebilir, kılavuzu kontrol edin)
Hava Çıkış Çapı	en az 120 mm
Elektrik Sınıfı	Sınıf I (topraklama zorunludur)
Elektrik Beslemesi	220-240 V, 50 Hz (standart)
Hız Sayısı	4 (hız 1, 2, 3, yoğun)
Kumanda	Dokunmatik tuşlar (A, B, C, D, E)
Aydınlatma	LED (maksimum yoğunluk, değiştirme için servise başvurun)
Yağ Filtre Tipi	Bulaşık makinesinde yıkanabilir metal
Yağ Filtrelerinin Temizleme Sıklığı	Her 2 ayda bir (veya yoğun kullanımda daha sık)
Aktif Karbon Filtre Tipi	Yıkanamaz, değiştirilmeli
Karbon Filtre Değiştirme Sıklığı	Her 4 ayda bir (veya yoğun kullanımda daha sık)
Filtre Doygunluk Alarmı	Evet: yağ için 100 saat, karbon için 200 saat
Uzaktan Kumanda	İsteğe bağlı (D tuşu ile onay)
Kullanım Amacı	Sadece ev tipi
Davlumbaz Temizliği	Nemli bez ve nötr sıvı deterjan
Önemli Güvenlik	Davlumbazın altında alevlenmeyin; açık alev bırakmayın
Yedek Parçalar (aydınlatma)	Satış sonrası servisle iletişime geçin
Tahmini Ağırlık	Yaklaşık 20 kg (standart modele göre)
Tahmini Ölçüler (G x D x Y)	900 x 600 x 100 mm (gösterge değerler)

Sık sorulan sorular - CORINTHIA ISOLA FABER

CORINTHIA ISOLA davlumbazı nasıl doğru şekilde kurulur?

Ocak ile davlumbaz arasında en az 650 mm mesafe bırakın. Hava çıkışını en az 120 mm çapında bir kanala bağlayın. Sınıf I cihazlar için topraklama zorunludur. Gazlı cihazlar kullanıyorsanız, odanın yeterli havalandırması olmalıdır (negatif basınç < 0,04 mbar).

Davlumbaz ile gazlı ocak arasındaki güvenlik mesafesi nedir?

Önerilen minimum mesafe 650 mm'dir. Ancak gazlı ocağın kılavuzu daha büyük bir mesafe belirtiyorsa, bu mesafeye uyun.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri metaldir ve bulaşık makinesinde yıkanabilir. Her 2 ayda bir (veya yoğun kullanımda daha sık) temizleyin.

Karbon filtre ne sıklıkta değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve her 4 ayda bir (veya yoğun kullanımda daha sık) değiştirilmelidir.

Filtre doygunluk alarmı nasıl sıfırlanır?

Motor ve aydınlatma kapalıyken C tuşuna yaklaşık 2 saniye basılı tutun. LED A, sıfırlamayı onaylamak için 3 kez yanıp sönecektir.

Uzaktan kumanda nasıl etkinleştirilir veya devre dışı bırakılır?

Motor ve aydınlatma kapalıyken D tuşuna yaklaşık 2 saniye basılı tutun. Uzaktan kumandayı onaylamak için LED A 2 kez yanıp söner; devre dışı bırakmak için 1 kez yanıp söner.

Aydınlatma çalışmazsa ne yapmalıyım?

Aydınlatmanın değiştirilmesi için satış sonrası servisle iletişime geçin. Kendiniz değiştirmeye çalışmayın.

Davlumbazı gazlı ocakla kullanabilir miyim?

Evet, ancak yanma gazlarının geri dönüşünü önlemek için odanın yeterli havalandırmasını (dışarıya açıklık) sağlayın. Negatif basınç 0,04 mbar'ı geçmemelidir.

Davlumbaz neden birkaç dakika sonra duruyor?

Yoğun hızı (D tuşu) seçtiyseniz, 6 dakika boyunca çalışır ve ardından otomatik olarak önceki hıza döner veya durma modunda ise kapanır.

Davlumbaz elektriğe nasıl bağlanır?

Davlumbazı en az 3 mm kontak açıklığı olan bir kutuplu anahtar ile bağlayın. Şebeke geriliminin etiket üzerinde belirtilenle eşleştiğini kontrol edin.

KULLANIM KILAVUZU CORINTHIA ISOLA FABER

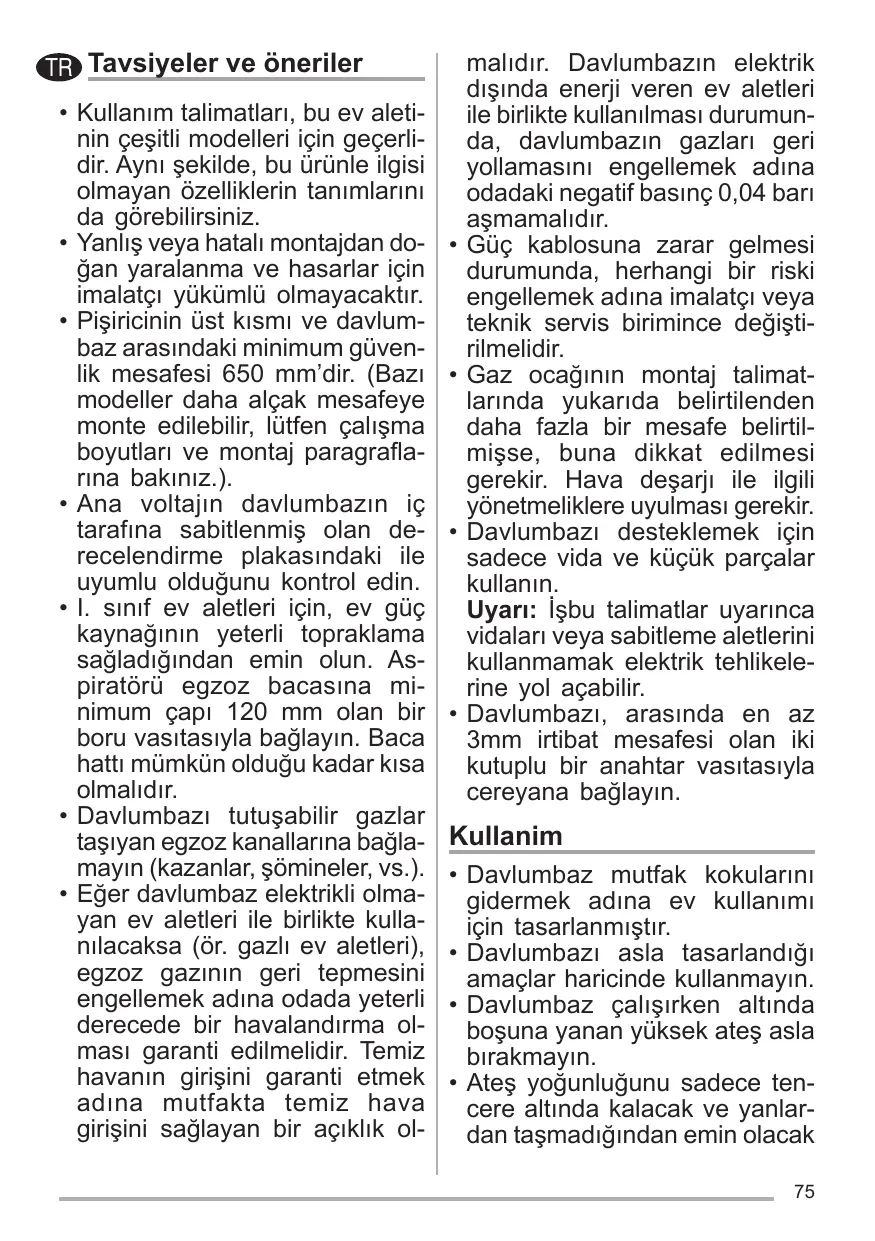

TR Tavsiyeler ve öneriler

• Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.
• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.).
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun. Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.
• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık ol-

malıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.
• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarji ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.

- Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

Kullanım

• Davlumbaz, mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş bırakmayın.
• Ateş yoğunluğunu, yalnızca tencerenin altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.

şekilde ayarlayın.

• Fritözler kullanım sırasında sürekli izlenmelidir: aşırı ısınmış yağ alev alabilir.
• Davlumbaz altında flambe yapmayın; yangın riski vardır.
• Bu cihaz, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel engeli bulunan ya da deneyim ve bilgi eksikliği olan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetimi altında veya cihazın kullanımıyla ilgili talimatlar verildiği takdirde kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, gözetim altında olmayan çocuklar tarafından yapılmamalıdır.
• DİKKAT: Pişirme cihazlarıyla birlikte kullanıldığında erişilebilir parçalar ısınabilir.

Bakım

Ürünün üzerinde veya ambalajında bulunan sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğini gösterir. Elektrikli ve elektronik ekipmanların geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünü doğru şekilde bertaraf ederek, atığın uygun olmayan şekilde işlenmesinden kaynaklanabilecek çevre ve insan sağlığı üzerindeki olası olumsuz etkilerin önlenmesine yardımcı olursunuz. Bu ürünün geri dönüşümü hakkında daha fazla bilgi için lütfen yerel yetkili makamınıza, evsel atık bertaraf hizmetinize veya ürünü satın aldığınız mağazaya başvurun.

ürünü satın aldığınız mağaza ile iletişime geçin.

• Herhangi bir bakım işlemine başlamadan önce cihazı kapatın veya ana güç kaynağından fişini çekin.
• Belirlenen süre sonunda filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi).

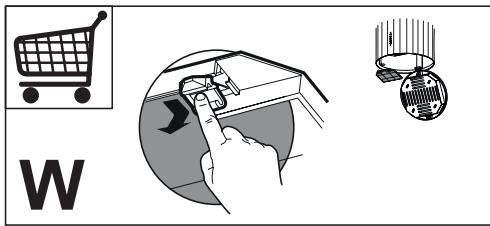

Aktif karbon filtresi yıkanamaz, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir (W).

- Yağ filtreleri her 2 ayda bir veya yoğun kullanım durumunda daha sık temizlenmelidir ve bulaşık makinesinde yıkanabilirler (Z).

- Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

A

B

C

D

E

Tuş	Fonksiyon	Led
A	Motoru birinci hızda çalıştırır/kapatır.	Sabit.
	Motor kapalıken:Gres yağı filtrelerindeki doygunluk, davlumbaz aksamının sürekli olarak 100 saat işleyişinin ardından belirlenmiş olacaktır.	Saniyede bir yanıp söner.
	Motor kapalıken:Koku filtrelerindeki (karbon) doygunluk, davlumbaz aksamının sürekli olarak 200 saat işleyişinin ardından belirlenmiş olacaktır.	1 Kere yanıp sönerher 0.5 saniyede bir.
B	Motoru ikinci hızda çalıştırır.	Açık.
	Tuş yaklaşık 2 saniye boyunca basılı tutulduğunda, tüm elektrik akımları kapalı iken (Motor+Işık), karbon filtrelerinin alarminin devreye girişi (A) ledinin iki kere yanıp sönmesinin görülmesi ile olur.Devre dışı bırakmak için, tuşa 2 saniye kadar tekrar basılarak Led’in tek bir ışıkla yandığı görülür (A).	Yanıp sönen.
C	Üçüncü hızda motoru çalıştırır.	Açık.
	Bütün elektrik akımları (Motor+Işık) kapalıken yaklaşık 2 saniye boyunca tuşu basılı tuttuğunuzda, filtre doygunluğu alarmini sıfırlar, Led A ışıklarının üç kere yanıp söndüğü görülür	Yanıp sönen.
D	Motoru YOĞUN hızda çalıştırır.Bu hız 6 dakikaya ayarlanmıştır. Süre bittiğinde, sistem daha önceden seçilen hıza otomatik bir şekilde geri döner. Eğer bu hız kapalı bir maki-neden ortaya çıkmışsa süre bittiğinde OFF durumuna geçer. Devre dışı bırakmak için, D tuşuna veya A tuşuna basılmalıdır.	Yanıp sönen.
	Tüm elektrik aksamı (Motor+Işık) kapalı olduğunda, D tuşuna yaklaşık 2 saniye basılı tutulunca, A tuşunun çift yanlışyla uzaktan kumanda aktif hale getirilir.Tüm elektrik aksamı (Motor+Işık) kapalı olduğunda, D tuşuna yaklaşık 2 saniye basılı tutulunca, A tuşunun tek yanlışyla uzaktan kumanda devre dışı bırakılır.	Yanıp sönen.
E	Işıkları maksimum aydınlıkta açar/kapatır.	Açık.

Aydınlatma

- Değiştirmek için Teknik Servisle bağlantı kurun (bkz. “Teknik Servise Başvurma”).
