Tuotetyyppi	Saareke liesituuletin
Merkki	FABER
Malli	CORINTHIA ISOLA
Pienin turvaetäisyys (keittotason ja liesituulettimen välillä)	650 mm (voi vaihdella mallin mukaan, tarkista ohjekirja)
Ilman poistoaukon halkaisija	vähintään 120 mm
Sähköluokka	Luokka I (maadoitus pakollinen)
Sähköliitäntä	220-240 V, 50 Hz (vakio)
Nopeuksien lukumäärä	4 (nopeus 1, 2, 3, tehonopeus)
Ohjaus	Koskettimet (A, B, C, D, E)
Valaistus	LED (maksimiteho, vaihto huoltopalvelun kautta)
Rasvasuodattimen tyyppi	Metalliset, konepestäviä
Rasvasuodattimien puhdistustiheys	Joka 2. kuukausi (tai useammin, jos käyttö on runsasta)
Aktiivihiilisuodattimen tyyppi	Ei pestävä, vaihdettava
Hiilisuodattimen vaihtoväli	Joka 4. kuukausi (tai useammin, jos käyttö on runsasta)
Suodattimien kyllästyshälytys	Kyllä: 100 tuntia rasvalle, 200 tuntia hiilelle
Kaukosäädin	Valinnainen (vahvistus D-painikkeella)
Käyttötarkoitus	Vain kotikäyttöön
Liesituulettimen puhdistus	Kostea liina ja neutraali nestemäinen pesuaine
Tärkeä turvallisuusohje	Älä liekitä liesituulettimen alla; älä jätä avotulta
Varaosat (valaistus)	Ota yhteyttä huoltopalveluun
Arvioitu paino	Noin 20 kg (vakiomallista riippuen)
Arvioidut mitat (L x S x K)	900 x 600 x 100 mm (ohjeelliset arvot)

Usein kysytyt kysymykset - CORINTHIA ISOLA FABER

Miten CORINTHIA ISOLA -liesituuletin asennetaan oikein?

Varmista vähintään 650 mm turvaetäisyys keittotason ja liesituulettimen välillä. Liitä ilmanpoistoaukko vähintään 120 mm halkaisijaltaan olevaan kanavaan. Luokan I laitteissa maadoitus on pakollinen. Jos käytät kaasulaitteita, huoneessa on oltava riittävä ilmanvaihto (alipaine < 0,04 mbar).

Mikä on turvaetäisyys liesituulettimen ja kaasulieden välillä?

Suositeltu vähimmäisetäisyys on 650 mm. Jos kaasulieden käyttöohjeessa mainitaan suurempi etäisyys, noudata sitä.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet ovat metallisia ja ne voidaan pestä astianpesukoneessa. Puhdista ne 2 kuukauden välein (tai useammin, jos käyttö on runsasta).

Kuinka usein hiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei voi pestä, ja se on vaihdettava 4 kuukauden välein (tai useammin, jos käyttö on runsasta).

Miten suodattimien kyllästyshälytys nollataan?

Kun moottori ja valaistus on sammutettu, pidä C-painiketta painettuna noin 2 sekunnin ajan. LED A vilkkuu 3 kertaa vahvistaakseen nollauksen.

Miten kaukosäädin aktivoidaan tai poistetaan käytöstä?

Kun moottori ja valaistus on sammutettu, pidä D-painiketta painettuna noin 2 sekunnin ajan. Kaukosäätimen vahvistamiseksi LED A vilkkuu 2 kertaa; poistamiseksi se vilkkuu 1 kerran.

Mitä tehdä, jos valaistus ei toimi?

Ota yhteyttä huoltopalveluun valon vaihtamiseksi. Älä yritä vaihtaa sitä itse.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta varmista riittävä ilmanvaihto huoneessa (aukko ulos) palamiskaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar.

Miksi liesituuletin sammuu muutaman minuutin jälkeen?

Jos olet valinnut tehonopeuden (D-painike), se toimii 6 minuuttia ja palaa sitten automaattisesti edelliseen nopeuteen tai sammuu, jos se oli pysäytystilassa.

Miten liesituuletin kytketään sähköön?

Kytke liesituuletin kaksinapaisen kytkimen kautta, jossa on vähintään 3 mm:n kosketinaukko. Varmista, että verkkojännite vastaa arvokilvessä ilmoitettua.

KÄYTTÖOHJE CORINTHIA ISOLA FABER

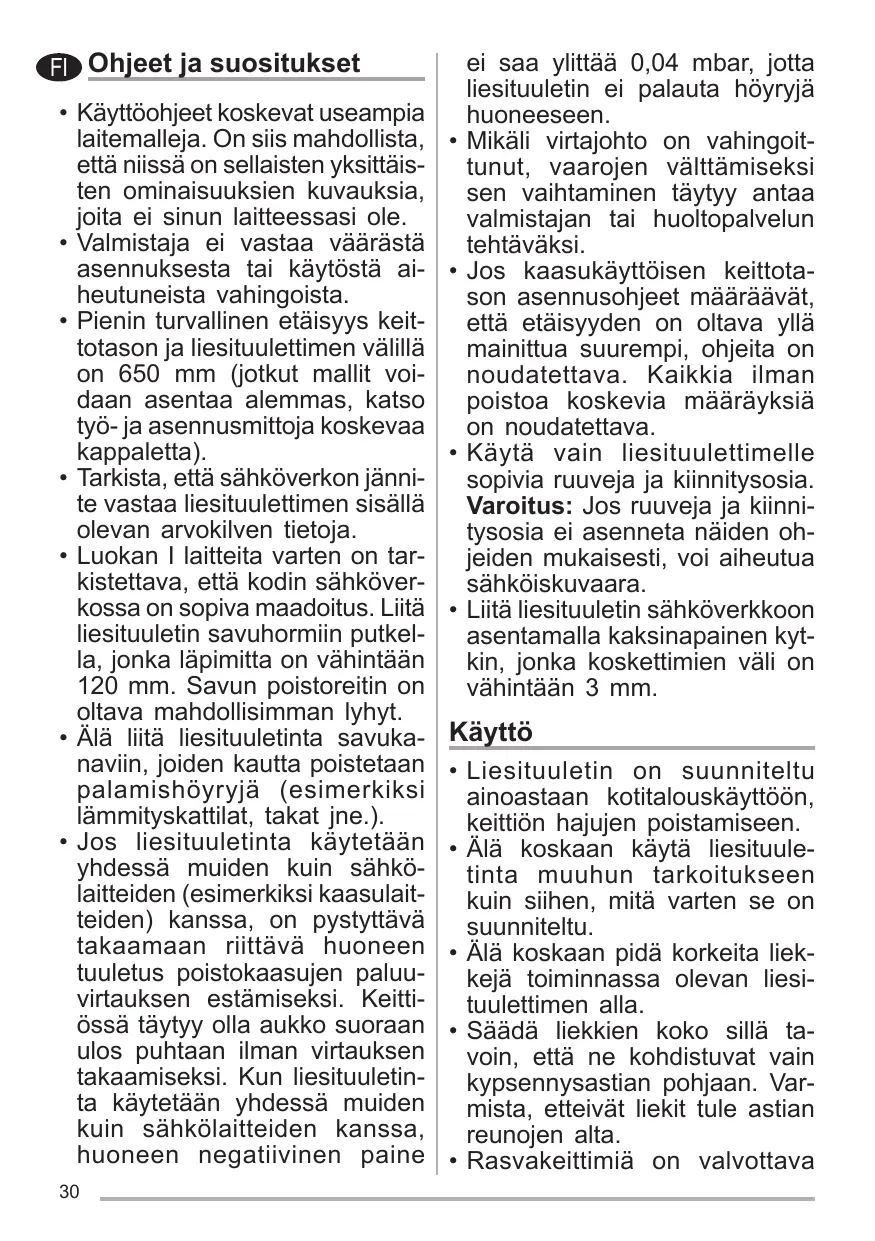

Fl Ohjeet ja suositukset

• Käyttöohjeet koskevat useampia laitemalleja. On siis mahdollista, että niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine

ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Mikäli virtajohto on vahingoit-tunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukäyttöisen keittota- son asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

Käyttö

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava

jatkuvasti käytön aikana: yli-kuumentunut öljy voi syttyä palamaan.

• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• “HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana”.

Huolto

- Merkki ✉ tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

• Sammuta laite tai kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara).

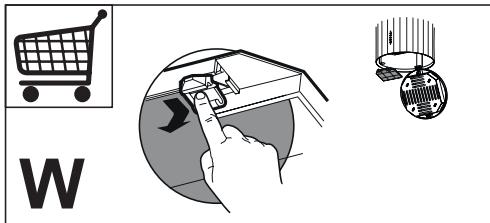

- Aktiivihilisuodattimia ei voi pes-tä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunes-teellä.

Painike	Toiminto	Merkkivalo
A	Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella.	Kiinteä.
	Moottori sammutettuna:Rasvasuodattimien täyttyminen tapahtuu 100 tunnin jälkeen liesituulettimen jatkuvassa käytössä.	Vilkkuu kerran sekunnissa.
	Moottori sammutettuna:Hajusuodattimien (hiili) täyttyminen tapahtuu 200 tunnin jälkeen liesituulettimen jatkuvassa käytössä.	Vilkkuukerran 0,5 sekunninvälein.
B	Käynnistää moottorin toisella nopeudella.	Palaa.
	Jos pidät painiketta painettuna noin 2 sekuntia, kun kaikki toiminnot on sammutettu (moottori+valot), käynnistyy aktiivihiilisuodattimien hälytys, ja merkkivalo (A) vilkkuu kaksi kertaa.Se poistetaan käytöstä painamalla painiketta uudelleen 2 sekunnin ajan, vastaava merkkivalo vilkkuu kerran (A).	Vilkkuva.
C	Käynnistää moottorin kolmannella nopeudella.	Palaa.
	Jos pidät painiketta painettua noin 2 sekuntia, kun kaikki toiminnot on sammutettu (moottori+valot), tapahtuu suodattimien täytymisen hälytyksen kuittaus ja merkkivalo Avilkkuu kolme kertaa.	Vilkkuva.
D	Käynnistää moottorin TEHONOPEUDELLA.Nopeus on ajastettu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynnistät toiminnon moottorin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF. Toiminto poistetaan käytöstä painamalla uudelleen painiketta Dtai painiketta A.	Vilkkuva.
	Kun kaikki toiminnot on sammutettu (moottori+valot), jos pidät painikettaD painettuna noin 2 sekuntia, aktivoituu kaukosäädin ja painike Avilkkuu kaksi kertaa.Kun kaikki toiminnot on sammutettu (moottori+valo), jos pidät painikettaD painettuna noin 2 sekuntia, kaukosäädin poistuu käytöstä ja painikeAvilkkuu kerran.	Vilkkuva.
E	Sytyttää/sammuttaa valot suurimmalla kirkkaudella.	Palaa.

Valaistus

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
