Өнім түрі	Ас үй аралық сорғышы
Бренд	FABER
Моделі	CORINTHIA ISOLA
Қауіпсіздік минимумы (пісіру беті мен сорғыш арасындағы)	650 мм (модельге байланысты өзгеруі мүмкін, нұсқаулықты тексеріңіз)
Ауа шығару диаметрі	120 мм кем емес
Электр класы	I класс (жерге тұйықтау міндетті)
Электр қорегі	220-240 В, 50 Гц (стандартты)
Жылдамдықтар саны	4 (1-ші, 2-ші, 3-ші, интенсивті жылдамдықтар)
Басқару	Сенсорлық пернелер (A, B, C, D, E)
Жарықтандыру	Жарықдиодты (макс. қарқындылық, қызмет көрсету орталығына хабарласыңыз)
Май сүзгілерінің түрі	Ыдыс жуғыш машинада жууға болатын металл сүзгілер
Май сүзгілерін тазалау жиілігі	Әр 2 ай сайын (немесе қарқынды пайдалану кезінде жиірек)
Белсенді көмір сүзгісінің түрі	Жууға болмайды, ауыстыру керек
Көмір сүзгісін ауыстыру жиілігі	Әр 4 ай сайын (немесе қарқынды пайдалану кезінде жиірек)
Сүзгілердің толу дабылы	Иә: май үшін 100 сағат, көмір үшін 200 сағат
Қашықтан басқару пульті	Қосымша (D пернесімен растау)
Қолдану	Тек тұрмыстық
Сорғышты тазалау	Ылғал шүберек және бейтарап сұйық жуғыш зат
Маңызды қауіпсіздік	Сорғыштың астында алаулатуға болмайды; ашық отты қалдырмаңыз
Қосалқы бөлшектер (жарықтандыру)	Сатудан кейінгі қызметке хабарласыңыз
Болжалды салмағы	Шамамен 20 кг (стандартты модельге сәйкес)
Болжалды өлшемдері (Ұ x T x Б)	900 x 600 x 100 мм (көрсеткіштік мәндер)

Жиі қойылатын сұрақтар - CORINTHIA ISOLA FABER

CORINTHIA ISOLA сорғышын қалай дұрыс орнатуға болады?

Пісіру беті мен сорғыш арасында кемінде 650 мм қашықтықты қамтамасыз етіңіз. Ауа шығаруды диаметрі кемінде 120 мм болатын құбырға жалғаңыз. I классты құрылғылар үшін жерге тұйықтау міндетті. Газ құрылғыларын пайдалансаңыз, бөлмеде жеткілікті желдету болуы керек (теріс қысым < 0,04 мбар).

Сорғыш пен газ плитасы арасындағы қауіпсіздік қашықтығы қандай?

Ұсынылатын ең аз қашықтық - 650 мм. Алайда, газ плитасының нұсқаулығы үлкен қашықтықты көрсетсе, соны орындаңыз.

Май сүзгілерін қалай тазалауға болады?

Май сүзгілері металдан жасалған және оларды ыдыс жуғыш машинада жууға болады. Оларды 2 ай сайын (немесе қарқынды пайдалану кезінде жиірек) тазалаңыз.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Белсенді көмір сүзгісі жууға келмейді және оны 4 ай сайын (немесе қарқынды пайдалану кезінде жиірек) ауыстыру керек.

Сүзгілердің толу дабылын қалай қалпына келтіруге болады?

Қозғалтқыш пен жарықтандыру өшірулі кезде C пернесін шамамен 2 секунд басып тұрыңыз. Жарықдиодты A қалпына келтіруді растау үшін 3 рет жыпылықтайды.

Қашықтан басқару пультін қалай қосу немесе өшіру керек?

Қозғалтқыш пен жарықтандыру өшірулі кезде D пернесін шамамен 2 секунд басып тұрыңыз. Пультті қосу үшін Жарықдиодты A 2 рет жыпылықтайды; өшіру үшін 1 рет жыпылықтайды.

Жарықтандыру жұмыс істемесе не істеу керек?

Жарықтандыруды ауыстыру үшін сатудан кейінгі қызметке хабарласыңыз. Оны өзіңіз ауыстыруға тырыспаңыз.

Сорғышты газ плитасымен бірге қолдануға бола ма?

Иә, бірақ жану газдарының кері ағуын болдырмау үшін бөлменің жеткілікті желдетілуін қамтамасыз етіңіз (сыртқа ашылатын тесік). Теріс қысым 0,04 мбар аспауы керек.

Сорғыш неге бірнеше минуттан кейін тоқтайды?

Егер сіз интенсивті жылдамдықты (D пернесі) таңдасаңыз, ол 6 минут жұмыс істейді, содан кейін алдыңғы жылдамдыққа автоматты түрде оралады немесе тоқтату режимінде болса өшеді.

Сорғышты электрге қалай қосу керек?

Сорғышты кемінде 3 мм контактілері ашылатын екі полюсті ажыратқыш арқылы қосыңыз. Желі кернеуінің атаулы тақтайшада көрсетілгенге сәйкес келетінін тексеріңіз.

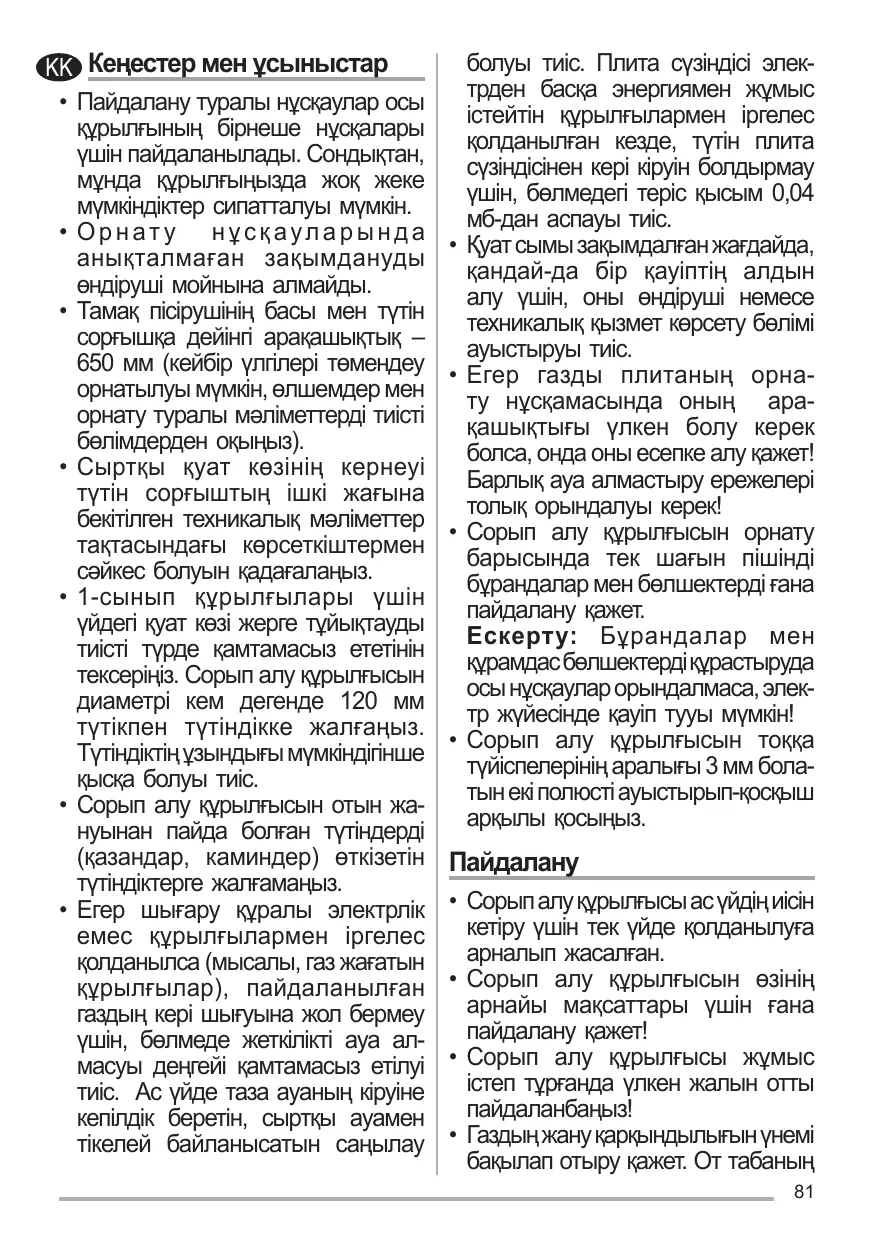

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ CORINTHIA ISOLA FABER

• Пайдалану туралы нұсқаулар осы құрылғының бірнеше нұсқалары үшін пайдаланылады. Сондықтан, мұнда құрылғыңызда жоқ жеке мүмкіндіктер сипатталуы мүмкін.
• Орнату нұсқауларында анықталмаған зақымдануды өндіруші мойнына алмайды.
• Тамақ пісірушінің басы мен түтін сорғышқа дейінгі арақашықтық – 650 мм (кейбір үлгілері төменірек орнатылуы мүмкін, өлшемдер мен орнату туралы мәліметтерді тиісті бөлімдерден оқыңыз).
• Сыртқы қуат көзінің кернеуі түтін сорғыштың ішкі жағына бекітілген техникалық мәліметтер тақтасындағы көрсеткіштермен сәйкес болуын қадағалаңыз.
• 1-сынып құрылғылары үшін үйдегі қуат көзі жерге тұйықтауды тиісті түрде қамтамасыз ететінін тексеріңіз. Сорып алу құрылғысын диаметрі кем дегенде 120 мм түтікпен түтіндікке жалғаңыз. Түтіндіктің ұзындығы мүмкіндігінше қысқа болуы тиіс.
• Сорып алу құрылғысын отын жағудан пайда болған түтіндерді (қазандар, каминдер) өткізетін түтіндіктерге жалғамаңыз.
• Егер шығару құралы электрлік емес құрылғылармен іргелес қолданылса (мысалы, газ жағатын құрылғылар), пайдаланылған газдың кері шығуына жол бермеу үшін, бөлмеде жеткілікті ауа алмасуы деңгейі қамтамасыз етілуі тиіс. Ас үйде таза ауаның кіруіне кепілдік беретін, сыртқы ауамен тікелей байланысатын саңылау

болуы тиіс. Плита сүзгісі электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, түтін плита сүзгісінен кері кіруін болдырмау үшін, бөлмедегі теріс қысым 0,04 мб-дан аспауы тиіс.

• Қуат сымы зақымдалған жағдайда, қандай да бір қауіптің алдын алу үшін, оны өндіруші немесе техникалық қызмет көрсету бөлімі ауыстыруы тиіс.
• Егер газды плитаның орнату нұсқамасында оның арақашықтығы үлкен болу керек болса, онда оны есепке алу қажет! Барлық ауа алмастыру ережелері толық орындалуы керек!
• Сорып алу құрылғысын орнату барысында тек шағын пішінді бұрандалар мен бөлшектерді ғана пайдалану қажет.

Ескерту: Бұрандалар мен құрамдас бөлшектерді құрастыруда осы нұсқаулар орындалмаса, электр жүйесінде қауіп тууы мүмкін!

- Сорып алу құрылғысын токқа түйіспелерінің аралығы 3 мм болатын екі полюсті ауыстырып-қосқыш арқылы қосыңыз.

Пайдалану

• Сорып алу құрылғысы ас үйдің иісін кетіру үшін тек үйде қолданылуға арналып жасалған.
• Сорып алу құрылғысын өзінің арнайы мақсаттары үшін ғана пайдалану қажет!
• Сорып алу құрылғысы жұмыс істеп тұрғанда үлкен жалын отты пайдаланбаңыз! • Газдың жану қарқындылығын үнемі бақылап отыру қажет. От табаның,

сыртына шығып кетпей, оның түбіне бағытталуы тиіс.

• Жайпақ қуыруға арналған табаларды пайдалану кезінде үнемі бақылау қажет: май шамадан артық қызып кетсе, өртке ұласып кетуі мүмкін!
• Сорып алу құрылғысының астында құрамында спирт бар сұйықтықтарды жағып пісірмеңіз; өрт шығу қаупі бар!
• Бұл құрылғыны балалар 8 жастан бастан, ал физикалық, сезім мүшелері немесе ақыл-ой қабілеттері жағынан кемістігі бар немесе білімі мен тәжірибесі жеткіліксіз жандар білетіндердің көрсетуімен, нұсқаулыққа сәйкес пайдалануына болады. Балалардың құрылғымен ойнауына жол бермеңіз! Балаларға ересектердің бақылауынан тыс құрылғыны пайдалануға да, тазартуға да болмайды!
• САҚ БОЛЫҢЫЗ: Қол жететін бөліктер пісіру құрылғыларымен бірге қолданған кезде ыстық болуы мүмкін.

Техникалық күтім көрсету

- Белгі ⁵ салынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз! Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеу үшін, қабылдау пунктіне өткізу қажет. Пайдаланудан шыққан өнімді қалдықтарды қайта өңдеуге тапсыру арқылы, қоршаған ортаға және адамның денсаулығына зиян келтіретін жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Өнімді қайта өңдеу мәселесі жағынан,

өз қалаңыздағы құзырлы мекемеге, қалдықтарды қайта өңдеу қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.

• Кез келген жөндеу жұмыстарын жүргізбес бұрын, құрылғыны өшіру немесе токтан ағыту керек.
• Белгіленген уақыт өткенде сүзгілерді тазалау және/немесе ауыстырып отыру қажет (әйтпесе, өрт шығу қаупі бар).

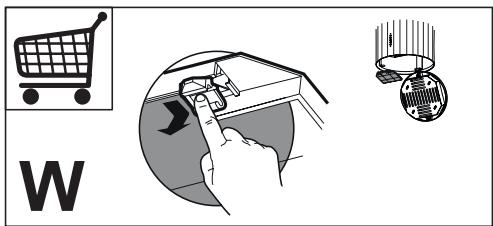

- Белсендірілген көмір сүзгілері. Бұл сүзгілерді жууға болмайды әрі оларды қалпына келтіру мүмкін емес, сондықтан оларды 4 айда бір рет немесе көп пайдаланылған кезде одан да жиі ауыстырып отыру қажет (W).

- Тұрақты жұмыс істеп жүрген кезде сүзгілерді 2 ай сайын, ал өте ауыр немесе жиі пайдаланылғанда одан да жиі ауыстырып отырыңыз, оны ыдыс жуғыш машинада жууға болады (Z).

- Сорып алу құрылғысын дымқыл шүберекпен нейтрал тазартқыш затты пайдаланып тазалау керек.

A

B

C

D

E

Түйме	Функция	Жарықдиоды
A	Қозғалтқышты бірінші жылдамдықта іске қосады/ажыратады.	Тұрақты түрде.
	Қозғалтқыш қосылып түрғанда:Май сүзгілері, сүзгіш шатырдың 100 сағаттық үздіксіз жұмысынан кейін қанықтырылады.	Секунды-на бір рет жыпылықтайды.
	Қозғалтқыш қосылып түрғанда:Белсендірілген көмірмен қамтылған сүзгілер, сүзгіш шатырдың 200 сағаттық үздіксіз жұмысынан кейін қанықтырылады.	0,5 секунд сайын бір рет жыпылықтайды.
B	Қозғалтқышты екінші жылдамдықта іске қосады.	Қосу.
	Белсендірілген сүрек көмірі сүзгісінің дабылын іске қосу үшін, барлық жуктемелер (қозғалтқыш+шамдар) сөндірулі түрған кезінде, түймені басыңыз және шамамен 2 секунд бойы ұстаңыз. (A) жарықдиоды растау үшін екі рет жыпылықтайды.Дабылды ажырату үшін, түймені қайтадан басыңыз және ең азы 2 секунд бойы басып ұстал тұрыңыз. Тиісті жарықдиод бір рет жыпылықтайды (A).	Жыпылықтайды.
C	Қозғалтқышты үшінші жылдамдықта іске қосады.	Қосу.
	Сүзгінің толып қалу дабылын өшіру үшін, барлық жуктемелер (қозғалтқыш+шамдар) сөндірулі түрған кезінде, түймені басыңыз және шамамен 2 секунд бойы ұстаңыз. A жарықдиоды үш рет жыпылықтайды.	Жыпылықтайды.
D	Қозғалтқышты ҚАРҚЫНДЫ жылдамдықта іске қосады.Бүл жылдамдық 6 минуттық жұмыска арналған. Бүл уақыт өткеннен кейін, жүйе автоматты түрде бұрын орнатылған жылдамдыққа оралады. Егер қозғалтқыш ажыратылған уақытта белсендірілген болса, қақпақ мерзім аяқталғанда АЖЫРАТЫЛІАН жағдайға өтеді. Оны сөндіру үшін, D түймесін тағы да басыңыз немесе A түймесін басыңыз.	Жыпылықтайды.
	Барлық жуктемелер (қозғалтқыш+шамдар) сөніп түрған кезде, қашықтан басқару мүмкіндігін қосу үшін D түймесін шамамен 2 секунд бойы басып тұрыңыз. A түймесі екі рет жыпылықтайды.Барлық жуктемелер (қозғалтқыш+шамдар) сөніп түрған кезде, қашықтан басқару мүмкіндігін сөндіру үшін D түймесін шамамен 2 секунд бойы басып тұрыңыз. A түймесі бір рет жыпылықтайды.	Жыпылықтайды.
E	Шамдарды ең жоғарғы жылдамдықта іске қосады/ажыратады.	Қосу.

Жарықтандыру құралы

- Ауыстыру үшін, техникалық қолдау көрсету орталығымен хабарласыңыз («Сатып алу үшін, техникалық қызмет көрсету орталығымен хабарласыңыз»).
