Ürün Tipi	Anakart
Marka	GIGABYTE
Model	GA-Z87P-D3
Form Faktörü	ATX (305 mm x 244 mm)
İşlemci Soketi	LGA1150
Yonga Seti	Intel Z87
Desteklenen Bellek Tipi	DDR3
Bellek Yuva Sayısı	4 (max 32 GB)
Güç Konektörleri	ATX 24 pin + EPS 8 pin
SATA Konektörleri	6x SATA 6 Gb/s
Genişleme Yuvaları	1x PCI Express x16, 3x PCI Express x1, 2x PCI
USB Konektörleri	4x USB 3.0, 8x USB 2.0
Video Konektörleri	DVI-I, HDMI, VGA
Temel Özellikler	Intel 4. nesil işlemci desteği, Ultra Durable Plus teknolojisi, Realtek HD ses
Bakım ve Temizlik	Toz temizliği için basınçlı hava kullanın. Nemle temastan kaçının.
Güvenlik	Herhangi bir işlem öncesinde güç kaynağını fişten çekin. Elektrostatik boşalmaları önlemek için dikkatli olun.
Yedek Parçalar ve Onarılabilirlik	Parçalar GIGABYTE müşteri hizmetleri aracılığıyla temin edilebilir. Yetkili teknisyen tarafından onarım mümkündür.
Ağırlık	Yaklaşık 800 g

Sık sorulan sorular - GA-Z87P-D3 GIGABYTE

GA-Z87P-D3 anakart üzerine işlemci nasıl takılır?

CPU soket kolunu kaldırın, işlemci üzerindeki üçgeni soket üzerindeki üçgenle hizalayın, işlemciyi dikkatlice yerleştirin ve ardından kolu kapatın. Soket tipine göre ayrıntılar için kılavuza bakın.

Hangi RAM bellek türü uyumludur?

Anakart, 1.5V DDR3 belleği 1600 MHz'e kadar (OC) frekanslarda destekler. Performansı optimize etmek için aynı modülleri kullanın.

Hangi güç kaynağı önerilir?

En az 500W gücünde, ATX 24 pin ve EPS 8 pin konnektörlü kaliteli bir güç kaynağı kullanın. Yetersiz güç dengesizliğe neden olabilir.

Ekran kartı nasıl takılır?

PCI Express x16 yuvasını bulun, arka panel kapağını çıkarın, ekran kartını tık sesi duyana kadar sıkıca iterek yerleştirin ve bir vida ile sabitleyin.

Ön panel kabloları nereye bağlanır?

Ön panel kabloları (güç, reset, LED) F_PANEL başlığına bağlanır. Doğru kutuplar için kılavuzdaki şemaya bakın.

BIOS nasıl güncellenir?

Son BIOS sürümünü GIGABYTE web sitesinden indirin, dosyayı bir USB belleğe kopyalayın, BIOS'a girin (başlangıçta Del tuşu), güncelleme için Q-Flash aracını kullanın.

Anakart üzerindeki LED göstergeler nelerdir?

Anakartta CPU, bellek, VGA ve önyükleme için tanılama LED'leri bulunur. Donanım sorunlarını belirlemeye yardımcı olurlar.

AMD işlemci kullanabilir miyim?

Hayır, anakart LGA1150 soketli Intel işlemciler (4. nesil Core i7/i5/i3) için tasarlanmıştır.

SATA sabit disk nasıl bağlanır?

Bir SATA kablosunu sabit diske ve anakarttaki bir SATA konnektörüne (kırmızı veya siyah) bağlayın. Ayrıca güç kaynağından SATA güç kablosunu bağlayın.

Bilgisayar açılmazsa ne yapmalı?

Tüm güç kablolarının düzgün takıldığından, işlemcinin doğru yerleştirildiğinden ve belleğin tam oturduğundan emin olun. Arızayı belirlemek için tanılama LED'lerini kontrol edin.

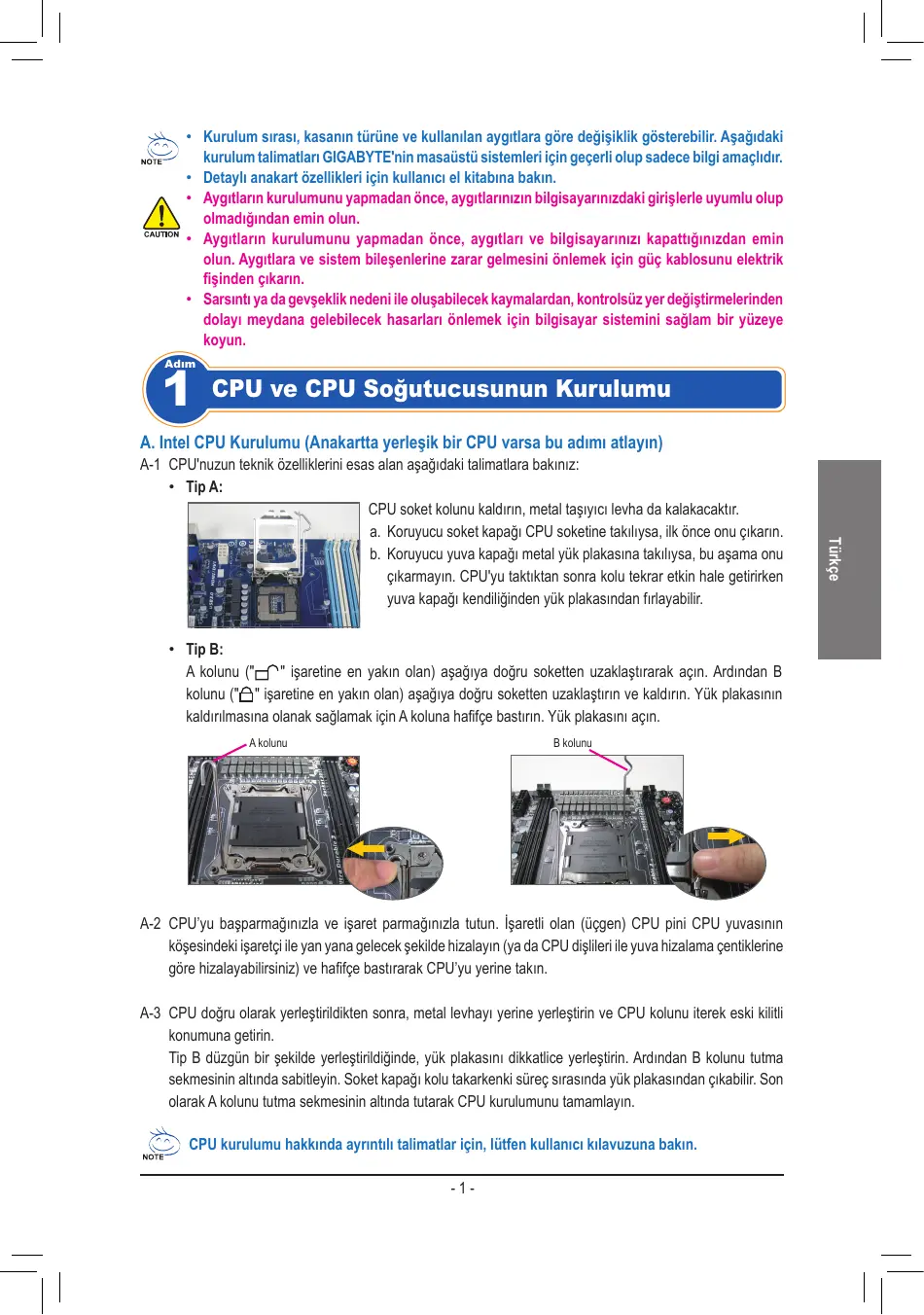

KULLANIM KILAVUZU GA-Z87P-D3 GIGABYTE

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan.Once,aygittlarve bilgisayarinizi kapattiignizdan emin olun.Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin guc kablosunu elektrik fisinden cikarin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzye koyun.

CPU ve CPU Sogutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

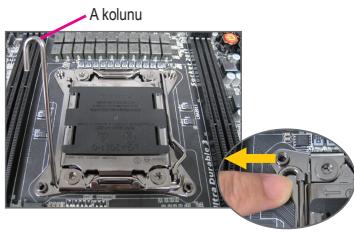

Tip B:

A kolunu ("□" isareline en yakin akan) asağiya dokru sokitten uzaklătirarakinceton. Ardindan B kolunu ("") isareline en yakin akan) asağiya dokru sokitten uzaklătirin ve kaldirin. Yük plakasinin kaldirilmasona akan saglamak icin A koluna hafiffe bastirin. Yük plakasinininceton.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanici klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRUbir sekilde yerleştilmedikç;CPU, yerine oturmaz.Eger bu olursa yönunu uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu suket kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun扭矩gin ber sekilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yonlerine dikkat edin. Bellek yuvalarinn iku uncundi tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi bellegin iki ust uncuna yelerstirin, bellegin uzerine bastirarak bellek yuvasina dikey bir sekilde yelerstirin. Bellek modulu duzgün bir sekilde yelerstirildigiinde yuvanin iku uncundi tutma klipsleri yuvasina oturacak.

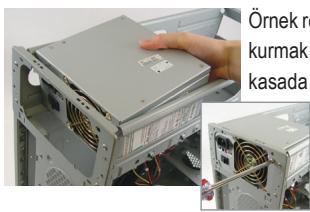

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştlirmesi kullananan kasanın tipine gore farkılık goşsterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanlirsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

• Genisletme kartı satin almadan olce, kartı boylutun nakaniza uygün olup olmadiğın konlrol edin.
  Genisleme kartinin yerine tam olarak oturdugundan emin olun.

IDE ve SATA Aygitolin Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik surucilerinizi kurun. Kasanin onundeki 5,25" surucu yvasi kapagini cikarin. Optik surucuyu 5,25" surucu yvasina takin ve vidalar ile sikica tutturun.

Optik Sürucünun Kurulumu

6-2 IDE ve SATA sabit suruculerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürucu yucasina monte edin ve vidalar ile tutturun.

Sabit Diskin Kurulumu

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
  Eger birden fazla sabit sürucu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürucülerin onyukleme sirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel böglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsinnin pim yerleri modele gore faktiklik gostoferbilir. Asil pim yerleri icin ana martinizin kullanika klavuzuna bakinarin.

Adim

8 Çevre Birimlerinin Baglanması

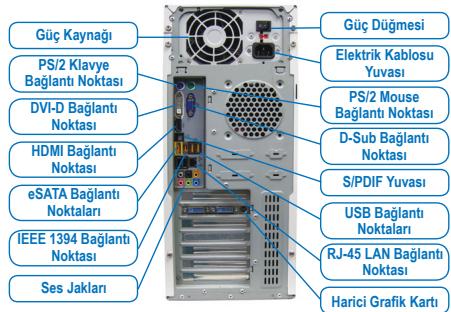

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
