Ürün Tipi	Ankastre Gazlı Ocak
Marka	HOTPOINT
Model	FTGHL 641 D/HA
Brülör Sayısı	3
Brülör Türleri ve Güçleri	Hızlı (R) : 3,0 kW Yarı Hızlı (S) : 1,9 kW Yardımcı (A) : 1,0 kW
Gaz Beslemesi	Doğal gaz G20, basınç 20 mbar
Elektrik Beslemesi	230 V ~ 50 Hz
Ateşleme	Entegre Elektrikli (ateşleme bujisi)
Güvenlik Cihazı	Alev sönmesi durumunda otomatik gaz kesme (termokupl)
Yüzey Malzemesi	Cam
Temizlik	Yumuşak bez ve nötr deterjan; buharlı temizleyici veya aşındırıcı ürünler kullanmayın
Verilen Aksesuarlar	Tencere ızgaraları, sabitleme kancaları, sızdırmazlık contası
Kurulum	20-40 mm kalınlığındaki bir tezgaha ankastre; uygun havalandırma gerektirir
Uygunluk	CE, Düşük Voltaj, EMC, Gaz, WEEE direktifleri
Kesme Boyutları	Kılavuzda belirtilmemiş; ankastre şemasına bakın

Sık sorulan sorular - FTGHL 641 D/HA HOTPOINT

FTGHL 641 D/HA model gazlı ocak nasıl kurulur?

Kurulum, kalifiye bir profesyonel tarafından yapılmalıdır. Kılavuzda belirtilen kesme boyutlarına uyun, ocağı verilen kancalarla sabitleyin ve odanın yeterli havalandırmaya sahip olduğundan emin olun (güç kW başına minimum 2 m³/h hava akışı). Gaz ve elektriği yürürlükteki standartlara uygun şekilde bağlayın.

Hangi tip gaz kullanılmalı?

Ocak fabrikada doğal gaz G20 ve 20 mbar basınç için ayarlanmıştır. Farklı bir gaz türü (bütan, propan) kullanmak için enjektörleri değiştirmek ve bypass'ları ayarlamak gerekir. Kılavuzdaki brülör özellikleri tablosuna bakın.

Bir brülör nasıl yakılır?

Seçilen brülörün düğmesine sonuna kadar basın ve saat yönünün tersine maksimum konuma çevirin. Ateşlemeden sonra güvenlik cihazını etkinleştirmek için 2-3 saniye basılı tutun. Düğmeyi bırakın: alev yanık kalmalıdır.

Brülör yanmazsa ne yapılmalı?

Önce gaz beslemesini ve elektrik bağlantısını kontrol edin. Brülör deliklerinin tıkalı olmadığından ve çıkarılabilir parçaların doğru takıldığından emin olun. Elektrikli ateşleme çalışmazsa kibrit kullanın. Sorun devam ederse müşteri hizmetlerine başvurun.

Brülörler nasıl temizlenir?

Izgaraları, başlıkları ve brülörleri çıkarın. Ilık su ve aşındırıcı olmayan bir deterjanla elde yıkayın. Kalıntıları temizlemek için delikleri nazikçe fırçalayın. Başlıkları bulaşık makinesine koymayın (matlaşma riski). Yeniden takmadan önce iyice kurulayın.

Alev kazara sönerse ne yapılmalı?

Düğmeyi hemen kapalı konuma (●) çevirin. Yeniden yakmayı denemeden önce en az 1 dakika bekleyin. Güvenlik cihazı, gaz kaçağını önlemek için gaz beslemesini otomatik olarak keser.

Buharlı temizleyici kullanılabilir mi?

Hayır, buharlı veya yüksek basınçlı temizleyici kullanmak kesinlikle yasaktır. Bu, elektrikli bileşenlere ve cam yüzeye zarar verebilir. Sadece yumuşak bir bez ve nötr deterjan kullanın.

Minimum gaz akışı nasıl ayarlanır?

Minimum (kısık) ayar, yetkili bir teknisyen tarafından yapılmalıdır. Brülör vanasındaki bypass vidasının ayarlanmasını içerir. Kısık konumda çok yüksek veya çok düşük alev, yanlış ayar olduğunu gösterir. Bunu kendiniz yapmaya çalışmayın.

Hangi tür tencereler kullanılmalı?

Pişirmeyi optimize etmek ve enerji tasarrufu sağlamak için düz tabanlı ve kapaklı tencereler kullanın. Çap, brülörün çapına uygun olmalıdır: Hızlı (24-26 cm), Yarı Hızlı (16-20 cm), Yardımcı (10-14 cm). Dengesiz veya deforme olmuş tencerelerden kaçının.

Müşteri hizmetlerine nasıl ulaşılır?

Herhangi bir yardım için, etiket üzerinde belirtilen model numarasını (Mod.) ve seri numarasını (S/N) hazır bulundurun. Hotpoint müşteri hizmetleriyle web sitesi veya kılavuzda belirtilen numara üzerinden iletişime geçin. Cihazı kendiniz tamir etmeye çalışmayın.

KULLANIM KILAVUZU FTGHL 641 D/HA HOTPOINT

Önlemler ve tavsiyeler, 66

Servis ve bakım, 67

Arızalar ve çözümler, 68

GR

El lambası

İçindekiler

NAFGKOS

İçindekiler

İçindekiler, 2

Ön Ödeme, 7

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım sırasında çok sıcak olur. Dikkat etmek ve ısınan parçalara dokunmaktan sakınmak gerekir. Eğer sürekli olarak gözetim altında değillerse, 8 yaşından küçük çocukları uzak tutunuz. Bu cihaz, eğer uygun şekilde gözetim altında bulunuyorlar ise veya güvenli şekilde cihazın kullanımı hakkında eğitim almışlar ise ve ilgili tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya mental kapasitelerden yoksun veya tecrübe ve

bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

DİKKAT: Gres yağı ve yağlar ile korunmasız bir şekilde bırakmak, tehlikeli olabilir ve bir yangına neden olabilir.

Bir alevi/yangını su ile söndürmeye çalışmak ASLA gerekmez, ancak cihazı kapatmak ve örneğin bir kapak veya ateşe dayanıklı bir kapak ile alevin üzerini örtmek gerekir.

DİKKAT: Yangın riski: pişirme yüzeyleri üzerinde nesneler bırakmayınız.

Cihazı temizlerken asla buhar veya yüksek basınçlı temizleyiciler kullanmayınız.

Açmadan önce, kapağın üzerinde mevcut olan muhtemel sıvıları temizleyiniz. Cam kapağın (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.

Cihaz, harici bir süre ölçer veya ayrı uzaktan kumanda sistemi aracılığıyla çalıştırılmak üzere tasarlanmamıştır.

DİKKAT: uygun olmayan ocak koruyucuların kullanılması, kazalara neden olabilir.

DİKKAT: Cam ocak düzleminin zarar görmesi halinde: - tüm brülörleri ve muhtemel elektrikli ısıtma elemanları DERHAL SÖNDÜRÜNÜZ ve cihazın elektrik bağlantısını kesiniz - cihazın yüzeyine dokunmayınız.

DİKKAT: Cihaz ve erişilebilir parçaları kullanım sırasında ısınır. Isıtma elemanlarına dokunmaktan kaçınmaya dikkat ediniz. 8 yaşından küçük çocukları uzak tutunuz veya sürekli gözetim altında bulundurunuz. Cihaz, ...

Aşağıdaki bilgileri bildiriniz:

• Arıza tipi
• Cihazın modeli (Mod.)
• Seri numarası (S/N)

Bu bilgiler cihaz ve/veya ambalajı üzerinde bulunan özellik etiketinde bulunur.

Cihazın ömrü 10 yıldır.

Servis

0212 444 50 10

Satış Sonrası Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - İstanbul

Tel: [phone]

GR

Teknik Özellikler

Uyarı:

Bu ünitenin modeli (Mod.) ve seri numarası (S/N) etikette belirtilmiştir.

Bu son bilgiler, cihazın üzerinde bulunan etiketteki karakteristik özelliklerde yer alır.

IT

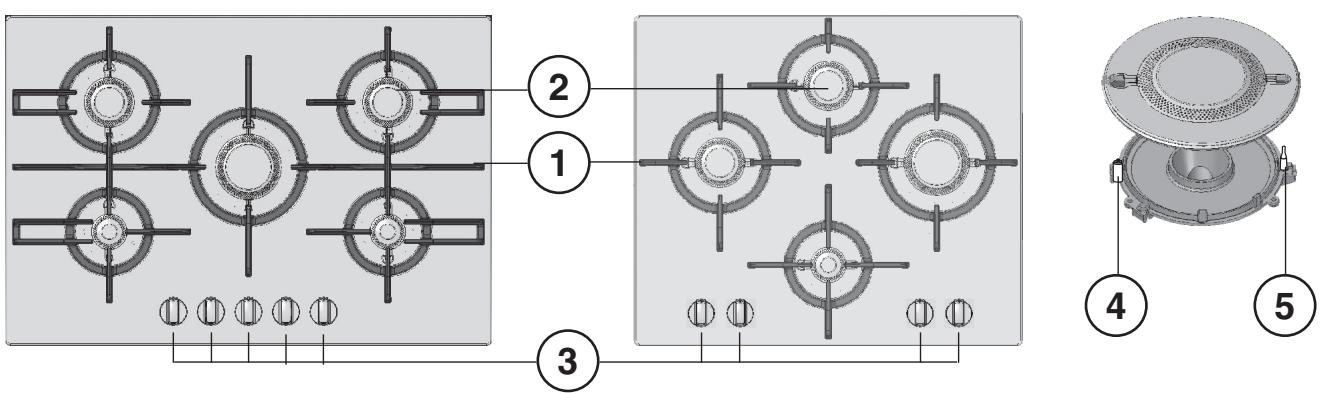

1. PİŞİRME KAPLARI için destek ızgaraları
2. GAZ BRÜLÖRLERİ
3. GAZ BRÜLÖRLERİ için kumanda düğmeleri
4. GAZ BRÜLÖRLERİ yakma bujisi
5. EMNİYET DÜZENEĞİ
6. GAZ BRÜLÖRLERİ farklı ebat ve güçlere sahiptir. Kullanacağınız kabin çapına en uygun olanı seçiniz. Alev ayarlanması için GAZ BRÜLÖRLERİ kumanda düğmeleri.
7. GAZ BRÜLÖRLERİ ÇAKMAKLARI seçilmiş olan brülörün otomatik olarak yakılmasını sağlar.
8. EMNİYET DONANIMI alev kazara söndüğünde, gaz çıkışını durdurur.

! Daha büyük yuva, kıvılcım tapasına takılmalıdır.

GR

! Her gerektiğinde başvurulabilmesi için bu el kitapçığın muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilgili uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz.

! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bkz. Önlem ve tavsiyeler).

! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir.

! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekânlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir:

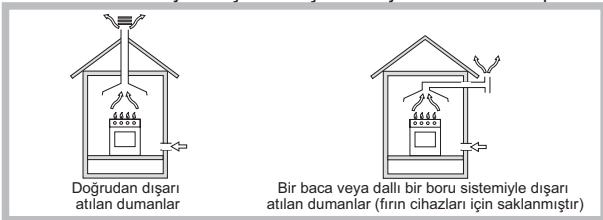

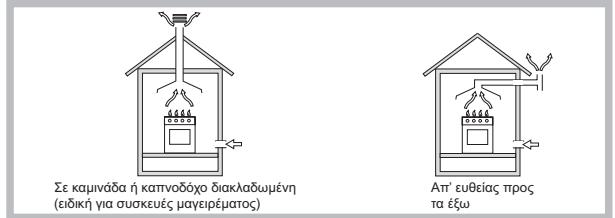

• Mekan ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

• Mekan, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli hava miktarı, monte edilmiş her kW güç başına 2 m³/h nin altında olmalıdır.

Sistem, en az 100 cm² kesitinde ve istenmeyen tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Veya, dolaylı olarak, bitişik mekanlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayrimenkulün müşterek kullanımında, ya da yangın tehlikesi olan mekanlarda ya da yatak odalarında olmamalıdır.

Cihazın yoğun ve uzun süreli kullanımı, pencereyi açmak veya buna benzer etkin bir ek havalandırma gerektirebilir. Bu şekilde eğer mevcut ise, mekanik emiş gücünü artırmak mümkün olacaktır.

Yuvaya oturtma

Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır: - Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar ocağın kenarından en az 200 mm mesafede bulunmalıdır. - Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir (şekle bakınız).

• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkığın tezgah yüzeyine mesafesi en az 700 mm olmalıdır.

Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır.

Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların kullanılması tavsiye edilir.

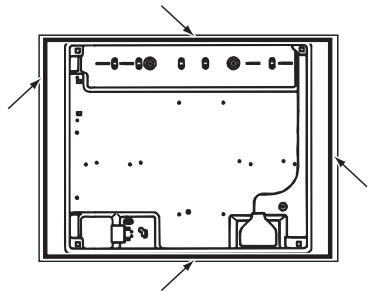

• Yukarıya sabitlemeye geçmeden önce, contayı (verilmiş olan) ocağın kenarlarına şekilde gösterildiği gibi yerleştiriniz.

Kanca sabitleme şeması

Çalışma tezgahı için kanca pozisyonu H=20mm

Çalışma tezgahı için kanca pozisyonu H=30mm

Çalışma tezgahı için kanca pozisyonu H=40mm

Ön taraf Arka taraf

! "Aksesuar paketi"nde bulunan kancaları kullanınız.

• Set üstü ocağın ankastre fırının üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha, tezgahın alt kısmından en az 20 mm mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumunun, iki ahşap pervaz üzerine ya da en az 45×560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

! Set üstü ocak sadece soğutma ve fan sistemi olan ankastre fırın üzerine yerleştirilebilir.

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Set üstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırın çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya, Özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz. Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısının 50°C'yi geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olduğunu;
• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;
• Besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;
• cihaz fişinin prizle uyumlu olduğunu. Aksi halde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması halinde firma hiçbir sorumluluk kabul etmez.

Gaz bağlantısı

Cihazın gaz tüpüne ya da gaz hattı borusuna bağlanması yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. G20-20mbar (Doğal gaz).

! Emniyetli bir çalışma, uygun alet kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

Sert bir boru ile bağlantı (bakır ya da çelik)

! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir.

Cihazın besleme rampası üzerinde, yönlendirilebilir bir "L" rakoru bulunmaktadır, bunun sızdırmazlığı bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı uçları kullanarak yapılan kesintisiz duvara bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

! Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

! Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu solüsyon kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız. ! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (yürürlükteki Ulusal Normlar).

ÖZELLİKLER ETİKETİ
Elektrik., bağlantıları	Özellikler etiketine).(bakın);
CE	Bu cihaz中国特色 Avrupa Birligi Direktiflerine uygundur: 12/12/06 tarihli (Alçak Basınç) 2006/95/CE ve üzerinde:yapilan;(de)—işlikler -15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CE ve üzerinde:yapidan;(de)—işlikler -22/07/93 tarihli 93/68/CEE ve üzerinde:yapidan;(de)—işlikler. -30/11/09 tarihli 2009/142/CE (Gaz) ve üzerinde:yapidan;(de)—işlikler. 2012/19/EU ve üzerinde:yapidan;(de)—işlikler. AEEE Yönetmeligiine uygundur
ECODESIGN	AB Yönetmelik No.66/2014:tümleyici Yönetmelik 2009/125/EC. EN 30-2-1 standardı

Brülör ve memelerin özellikleri

Tablo 1					Doğal gaz (G20 / 20 mbar)		Ana havagregülasyonu
Brülör	Çap (mm)	Termik güç kW (üstılı gucü*)		By-pass 1/100 (mm)	Meme 1/100 (mm)	Tasimagucü* l/h (G20)	(mm)
		Nomin.	Azaltilmı
Hîzlı(Büyük) (R)	157	3.00	1.00	73	125	286	4.7
Yarı hîzlı (Orta) (S)	132	1.90	0.80	66	100	157	2.6
Yardımcı (Kılıçık) (A)	110	1.00	0.50	54	72	95	2.0
Besleme basınçlıarı	Nominal (mbar)				20
	Minimum (mbar)				17
	Maksimum (mbar)				25

• 15°C ve 1013,25 mbar'da kuru gaz Doğal P.C.S. = 37.78 MJ/m³

Model	Gaz böllum		Elektrik böllumü
	Sinf	Nominal güç (kW)	Feszültseg és frekvencia	Güç (W)
FTGHL 641 D/HA(EX)	I2H	7,8 (743 l/h - G20)	220-240V~ 50/60Hz	0,6
FTGHL 751 D/HA(EX)	I2H	8,8 (838 l/h - G20)	220-240V~ 50/60Hz	0,6
FTGHL 751 D/HA(IX)
FTGHG 751 D/HA(BK)

FTGHL 641 D/HA(EX)

FTGHL 751 D/HA(EX) FTGHL 751 D/HA(IX) FTGHG 751 D/HA(BK)

TR

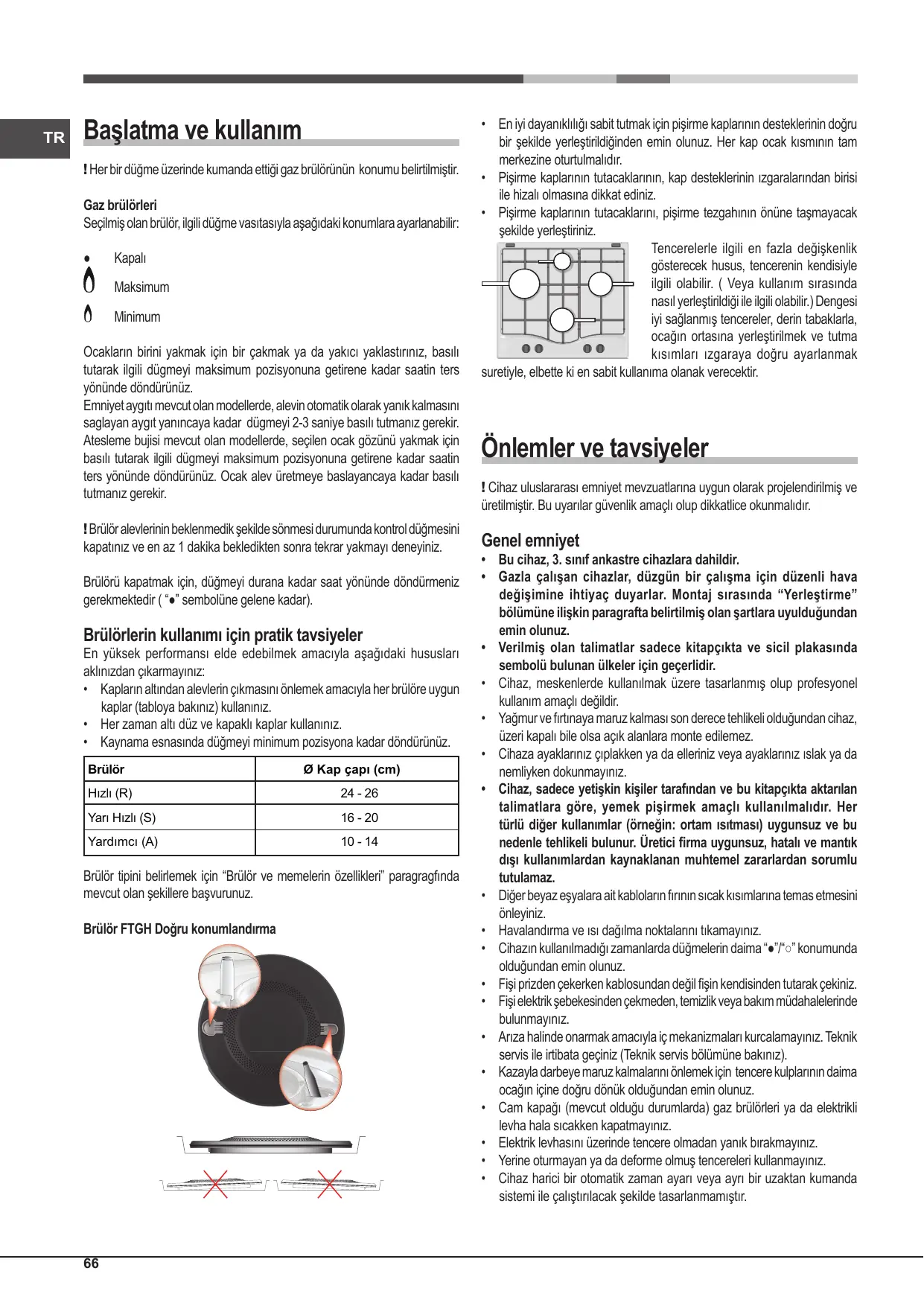

Başlatma ve kullanım

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirtilmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

Kapalı

Maksimum

Minimum

Ocaklardan birini yakmak için bir çakmak ya da yakıcı yaklaştırınız, basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz.

Emniyet aygıtı mevcut olan modellerde, alevin otomatik olarak yanık kalmasını sağlayan aygıt yanıncaya kadar düğmeyi 2-3 saniye basılı tutmanız gerekir. Ateşleme bujisi mevcut olan modellerde, seçilen ocak gözünü yakmak için basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye başlayıncaya kadar basılı tutmanız gerekir.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir (“●” sembolüne gelene kadar).

Brülörlerin kullanımı: pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• Kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız. Her zaman altı düz ve kapaklı kaplar kullanınız. Kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Brülör	Ø Kap çapi (cm)
Hizli (R)	24 - 26
Yarı Hizli (S)	16 - 20
Yardımcı (A)	10 - 14

Brülör tipini belirlemek için "Brülör ve memelerin Özellikleri" paragrafında mevcut olan şekillere başvurunuz.

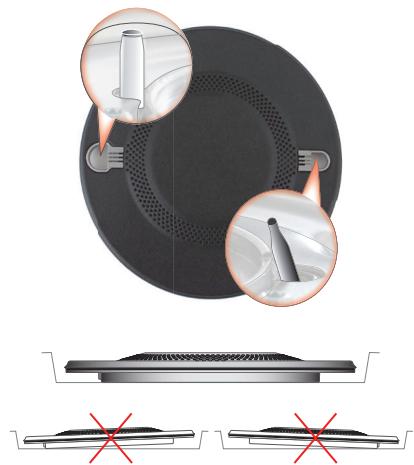

Brülör FTGH: Doğru konumlandırma

• En iyi dayanıklılığı sağlamak için pişirme kaplarının desteklerinin doğru bir şekilde yerleştirildiğinden emin olunuz. Her kap, ocak kısmının tam merkezine oturtulmalıdır.
• Pişirme kaplarının tutacaklarının, kap desteklerinin izgaralarından birisi ile hizalı olmasına dikkat ediniz.
• Pişirme kaplarının tutacaklarını, pişirme tezgahının dışına taşmayacak şekilde yerleştiriniz.

Tencerelerle ilgili en fazla değişkenlik gösterecek husus, tencerenin kendisiyle ilgili olabilir. (Veya kullanım sırasında nasıl yerleştirildiği ile ilgili olabilir.) Dengesi iyi sağlanmış tencereler, derin tabaklarla, ocağın ortasına yerleştirilmek ve tutma kısımları izgaraya doğru ayarlanmak

suretiyle, elbette ki en sabit kullanıma olanak verecektir.

Önlemler ve tavsiyeler

Cihaz, uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir.
• Gazla çalışan cihazlar, düzgün bir çalışma için yeterli hava değişimine ihtiyaç duyarlar. Montaj sırasında "Yerleştirme" bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz.
• Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir. Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez. Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanım (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikelidir. Üretici firma uygunsuz, hatalı ve mantıksız kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz. Havalandırma ve ısı dağılma noktalarını tıkamayınız. Cihazın kullanılmadığı zamanlarda düğmelerin daima "●" "○" konumunda olduğundan emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.
• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hâlâ sıcakken kapatmayınız.
• Elektrik levhasını üzerinde tencere olmadan yanık bırakmayınız.
• Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız. Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

Tüketicilerin Seçimlik Hakları

Tüketicinin Korunması Hakkındaki Kanun'un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir.

Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.

Ücretsiz onarım hakkının kullanılması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir.

Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tamamını veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir.

Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içinde bu talep yerine getirilecektir.

Kullanım Hataları

Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

Çıkabilecek sorunlar ile tüketiciler şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/UE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti bulunan sepet sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilir, bunları belediyenin bunun için belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Tasarruf ve çevreye saygı

• Yiyeceklerinizi kapakları iyice oturan kapalı tencerelerde ve ya tavada pişirin ve mümkün olduğunca az su kullanın. Kapak kapatılmadan pişirilmesi durumunda, enerji tüketimi büyük ölçüde artacaktır. Tabanı düz tencereler ve tavalar kullanın.
• Eğer pişirilmesi uzun süren bir yiyecek pişiriyorsanız, düdüklü tencere kullanarak pişirme süresini iki kat hızlandırabilir ve enerjinin üçte birini tasarruf edebilirsiniz.

Taşıma ve nakliye sırasında dikkat edilecek konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz.

Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.

Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz.

Ambalajı zarar verebilecek nem, su, vb. dış etkenlere karşı koruyunuz.

Servis ve bakım

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Ocak yüzeyinin temizlenmesi

• Bütün emaye ve cam parçalar, ilk su ve doğal solüsyon ile temizlenmelidir.
• Paslanmaz çelik yüzeyler, uzun süre temas halinde bırakıldığında, kireçli su veya aşındırıcı deterjanlar tarafından kirlenebilir. Dökülen yemekler (su, sos, kahve), kurumadan temizlenmelidir.
• Ilık su ve yumuşak deterjan kullanarak temizledikten sonra yumuşak bir bez veya süngerle kurutunuz. Yapışmış kirleri, paslanmaz çelik yüzeylere uygun özel temizlik ürünleriyle çıkarınız.
• Paslanmaz çelik yüzeyi sadece yumuşak bez veya sünger kullanarak siliniz.
• Aşındırıcı veya sert ürünler, klorlu temizlik maddeleri veya bulaşık teli kullanmayınız.
• Buharlı temizleme cihazları kullanmayınız.
• Yanıcı maddeler kullanmayınız.
• Sirke, hardal, tuz, şeker veya limon suyu gibi asitli veya alkali maddeleri ocağın üstünde bırakmayınız.

Ocak parçalarının temizlenmesi

• Izgaralar, brülör kapakları ve brülörler temizlenmek üzere çıkarılabilir.
• Bu parçaları ılık su ve aşındırıcı olmayan bir deterjan kullanarak elle dikkatlice temizleyiniz; yemek kalıntılarını bırakmadığınızdan ve brülör deliklerinin tıkanmadığını kontrol ettiğinizden emin olunuz. Durulayınız ve dikkatlice kurutunuz.
• Brülörleri ve brülör kapaklarını dikkatlice yerlerine takınız.
• Brülör parçaları, alüminyum yüzeylerinin parlaklığını yitirmemesi için bulaşık makinesinde yıkanmamalıdır.
• Izgaraları takarken, tava destek alanının brülör ile hizalandığından emin olunuz.
• Elektrikli ateşleme bujileri ve güvenlik aygıtı olan modeller, düzgün çalışma için buji uçlarının iyice temizlenmesini gerektirirler. Bu maddeleri düzenli olarak kontrol ediniz ve gerekirse, nemli bir bezle temizleyiniz. Yapışmış yemek atıkları bir kürdan veya iğne ile temizlenmelidir.

! Elektrikli ateşleme devresinin hasar görmesini önlemek için, brülörler takılı değilken ocağı kullanmayınız.

Diamond® Clean sembollü ocaklar için temizleme yöntemi

Her tür leke için, sıcak su ile ısıtılmış yumuşak bir bez kullanınız.

Çıkarılması zor lekelerde mükemmel temizlik için, sıcak su ile ısıtılmış yumuşak bez üzerine dökeceğiniz bulaşık deterjanı kullanabilirsiniz.

Kesinlikle aşındırıcı deterjanlar ya da kaba süngerler kullanmayın, bunlar özel koruma işleminde çıkmayan lekeler yaratarak geri dönülemez bir hasara yol açabilir.

Gaz vanalarının bakımı

Zamanla bir vananın kilitlenmesi ya da zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Arızalar ve çözümler

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Bek alevi yanmıyor veya alev düzenli değil.

Aşağıdaki durumları kontrol ediniz:

Bek gaz çıkış delikleri tıkanmış. Beki oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş. Ocağın yakınında hava akımı olabilir.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz: Düğmeye tamamen basılmamış olabilir. - Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir. Bekin emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış.

Bek minimum ayarında yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz: Gaz çıkış delikleri tıkanmış. Ocağın yakınında hava akımı olabilir. - Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyor.

Aşağıdaki durumları kontrol ediniz:

Kabin zemini dümdüz. - Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş. Izgaraların yerleri değişmiş.

Brülör FTGH Temizleme

1

Cepillar

Escovar

Borstelen

Fırça ile temizleyin

Fırçalayın

Fırçalayın

Fırça ile temizleyin

Periyat

Kefi temizle

Fırça ile ovalayın

Notirit

Harjata

2

Fregar

Esfregar

Poetsen

Ovalayın

Iopepeb

blckbIay

Tpiyio

Orit

Reiben

Dörzsöles

Temizleyerek silin

Fırçalayın

Silin

Süngerle ovalayın

Parlatın

Ovuşturun

197

3

Durulayın

Durulayın

Durulayın

Durulayın

Durulayın

Yıkayın

Oplachnout

Absprülen

Oblités

Splukac

Clàti

Oplachnut

Nemirkykite

Nemérce

Loputada

No remojar

Sem amolecimento

Niet weken

Islatmayin

Suya daldırmayın.

Suya batırmayın.

Okşayarak ütüleyin

Nenamáčet

Nicht einweichen

Nincs áztatas

Nie namaczać

Fara inmuiere

Nenamáčat

Nuplaukite

Noskalot

Mitte leotada

17

4

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kurutun

Kuvatada

1

GR

EykaTaOtaOaN

Bu kılavuzu, cihazı kullanmadan önce dikkatlice okuyun ve ileride başvurmak üzere saklayın. Kurulum, taşıma, kullanım ve bakım hakkında bilgi için bu kılavuzu izleyin. Güvenlik talimatlarına uyun: Kurulum, kullanım ve güvenlik için ek bilgiler mevcuttur.

TonotheTnO

Cihazlar oyuncak değildir ve çocukların erişemeyeceği yerlerde saklanmalıdır (bkz. kurallar ve önlemler).

Kurulum, bu talimatlara ve geçerli ulusal yönetmeliklere uygun olarak yapılmalıdır. Hatalı bir kurulum kişilere veya nesnelere zarar verebilir. Bu cihaz, yalnızca havalandırma ve egzoz gereksinimleri için geçerli yönetmeliklere uygun olarak kurulabilir ve çalıştırılabilir. Aşağıdaki gereksinimler karşılanmalıdır: Oda, iç mekanlara hava girişi için bir havalandırma sistemi ile donatılmalıdır; cihaz çalışırken bir aspiratör veya elektrikli fan otomatik olarak devreye girmelidir.

Oda, normal hava kalitesi için gerekli havayı sağlayacak bir sisteme sahip olmalıdır. Normal hava için gereken minimum hava debisi, kurulu gücün kW'ı başına 2 m³/h'den az olmamalıdır.

Bu sistem, binanın içinden, en az 100 cm² serbest kesit alanına sahip bir hava kanalı aracılığıyla hava emilerek ve dışarıya atılarak gerçekleştirilebilir.

Ayrıca, cihaz, yukarıda açıklandığı gibi dışarıya hava tahliye eden bir havalandırma sistemine sahip olmayan ve ortak alanlarda bulunmayan bir odaya kurulmamalıdır; yangın riski veya yatak odası gibi.

Cihazın yoğun ve sürekli kullanımı, örneğin bir restoranın mutfağı gibi, ek havalandırma gerektirebilir; bu, varsa emiş gücünü artırarak sağlanabilir.

Evtoixiaoos

Cihazın kurulumu sırasında aşağıdaki önlemlere uyulmalıdır:
