Producttype	Inbouw gaskookplaat
Merk	HOTPOINT
Model	FTGHL 641 D/HA
Aantal branders	3
Soorten branders en vermogens	Snel (R): 3,0 kW Halfsnel (S): 1,9 kW Hulp (A): 1,0 kW
Gasaansluiting	Aardgas G20, druk 20 mbar
Elektrische aansluiting	230 V ~ 50 Hz
Ontsteking	Geïntegreerd elektrisch (ontstekingsbougie)
Veiligheidsvoorziening	Automatische gasafsluiting bij vlamuitval (thermokoppel)
Oppervlaktemateriaal	Glas
Reiniging	Zachte doek en neutraal wasmiddel; geen stoomreiniger of schurende producten gebruiken
Meegeleverde accessoires	Panroosters, bevestigingshaakjes, afdichtingsstrip
Installatie	Inbouw in een werkblad van 20 tot 40 mm dik; vereist conforme ventilatie
Conformiteit	CE, Laagspanningsrichtlijn, EMC, Gas, AEEA
Uitsnijdafmetingen	Niet gespecificeerd in de handleiding; raadpleeg het inbouwtekening

Veelgestelde vragen - FTGHL 641 D/HA HOTPOINT

Hoe installeer ik de kookplaat FTGHL 641 D/HA?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd u aan de in de handleiding aangegeven uitsnijdafmetingen, bevestig de kookplaat met de meegeleverde haakjes en zorg dat de ventilatie van de ruimte voldoende is (minimale luchtstroom 2 m³/h per kW vermogen). Sluit het gas en de elektriciteit aan volgens de geldende normen.

Welk type gas gebruiken?

De kookplaat is in de fabriek afgesteld op aardgas G20 met een druk van 20 mbar. Om een ander type gas (butaan, propaan) te gebruiken, moeten de sproeiers worden vervangen en de by-passes worden aangepast. Raadpleeg de tabel met branderkenmerken in de handleiding.

Hoe steek ik een brander aan?

Druk de knop van de gekozen brander helemaal in en draai deze tegen de klok in tot de maximale stand. Houd de knop 2 tot 3 seconden ingedrukt na ontsteking om het veiligheidsapparaat te activeren. Laat de knop los: de vlam moet blijven branden.

Wat te doen als de brander niet ontsteekt?

Controleer eerst de gastoevoer en de elektrische aansluiting. Zorg ervoor dat de branderopeningen niet verstopt zijn en dat de verwijderbare onderdelen correct zijn gemonteerd. Als de elektrische ontsteking niet werkt, gebruik dan een lucifer. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de branders?

Verwijder de roosters, de doppen en de branders. Was ze met de hand met warm water en een niet-schurend schoonmaakmiddel. Borstel voorzichtig de openingen om resten te verwijderen. Doe de doppen niet in de vaatwasser (risico op dof worden). Droog ze grondig voordat u ze weer monteert.

Wat te doen bij onbedoeld uitgaan van de vlam?

Draai de knop onmiddellijk naar de uit-stand (●). Wacht minimaal 1 minuut voordat u opnieuw probeert te ontsteken. Het veiligheidsapparaat sluit automatisch de gastoevoer af om lekkage te voorkomen.

Kan ik een stoomreiniger gebruiken?

Nee, het is strikt verboden om een stoomreiniger of hogedrukreiniger te gebruiken. Dit kan de elektrische componenten en het glazen oppervlak beschadigen. Gebruik alleen een zachte doek en een neutraal schoonmaakmiddel.

Hoe stel ik het minimale gasdebiet in?

Het instellen van de minimumstand (lage stand) moet worden uitgevoerd door een erkende technicus. Het houdt in dat de by-pass-schroef op de branderkraan wordt aangepast. Een te hoge of te lage vlam in de minimumstand duidt op een verkeerde afstelling. Probeer dit niet zelf te doen.

Welke soorten pannen gebruiken?

Gebruik pannen met een vlakke bodem en een deksel om het koken te optimaliseren en energie te besparen. De diameter moet overeenkomen met die van de brander: Snel (24-26 cm), Halfsnel (16-20 cm), Hulp (10-14 cm). Vermijd instabiele of vervormde pannen.

Hoe neem ik contact op met de klantenservice?

Voor hulp, zorg dat u het modelnummer (Mod.) en het serienummer (S/N) bij de hand heeft, zoals vermeld op het typeplaatje. Neem contact op met de Hotpoint klantenservice via de website of het nummer in de handleiding. Probeer het apparaat niet zelf te repareren.

GEBRUIKSAANWIJZING FTGHL 641 D/HA HOTPOINT

Beschrijving van het apparaat, 11

Het installeren, 56

Starten en gebruik, 60

Voorzorgsmaatregelen en advies, 60

Onderhoud en verzorging, 61

Storingen en oplossingen, 61

TR

Türkçe

Kullanım talimatları

SETÜSTÜ

İçindekiler

Kullanım talimatları, 2

Uyarı, 6

Teknik Servis, 9

Cihazın tanıtımı, 11

Montage, 63

PAS OP: Dit apparaat en de bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor dat u de verwarmingselementen niet aanraakt. Zorg ervoor dat kinderen jonger dan 8 jaar niet bij het apparaat kunnen komen, tenzij onder constant toezicht. Dit apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, zintuiglijk of geestelijk vermogen, of zonder ervaring en kennis, worden gebruikt, mits ze onder adequaat toezicht staan of mits ze instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn om een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet NOOIT proberen een vlam of brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: leg nooit voorwerpen op het kookoppervlak.

Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van de kookplaat.

Verwijder eventuele gemorste vloeistoffen van de deksel voordat u hem opent. Doe het glazen deksel (indien aanwezig) niet omlaag als de gasbranders of de elektrische platen nog heet zijn.

Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of een apart afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

PAS OP: In geval van beschadiging van de glazen plaat:

• doe onmiddellijk alle branders UIT en eventuele elektrische verwarmingselementen, en schakel het apparaat los van het elektriciteitsnet
• raak het oppervlak van het apparaat niet aan.

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Technische Dienst

Beschrijving van het apparaat

Algemeen aanzicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knoppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS
5. VEILIGHEIDSMECHANISME

GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken. Knoppen van de GASBRANDERS voor het regelen van de vlam. - Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander. VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

! Het grootste gat moet in de ontstekingsbougie.

Beschrijving van het apparaat

Genel görünüm

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft. ! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

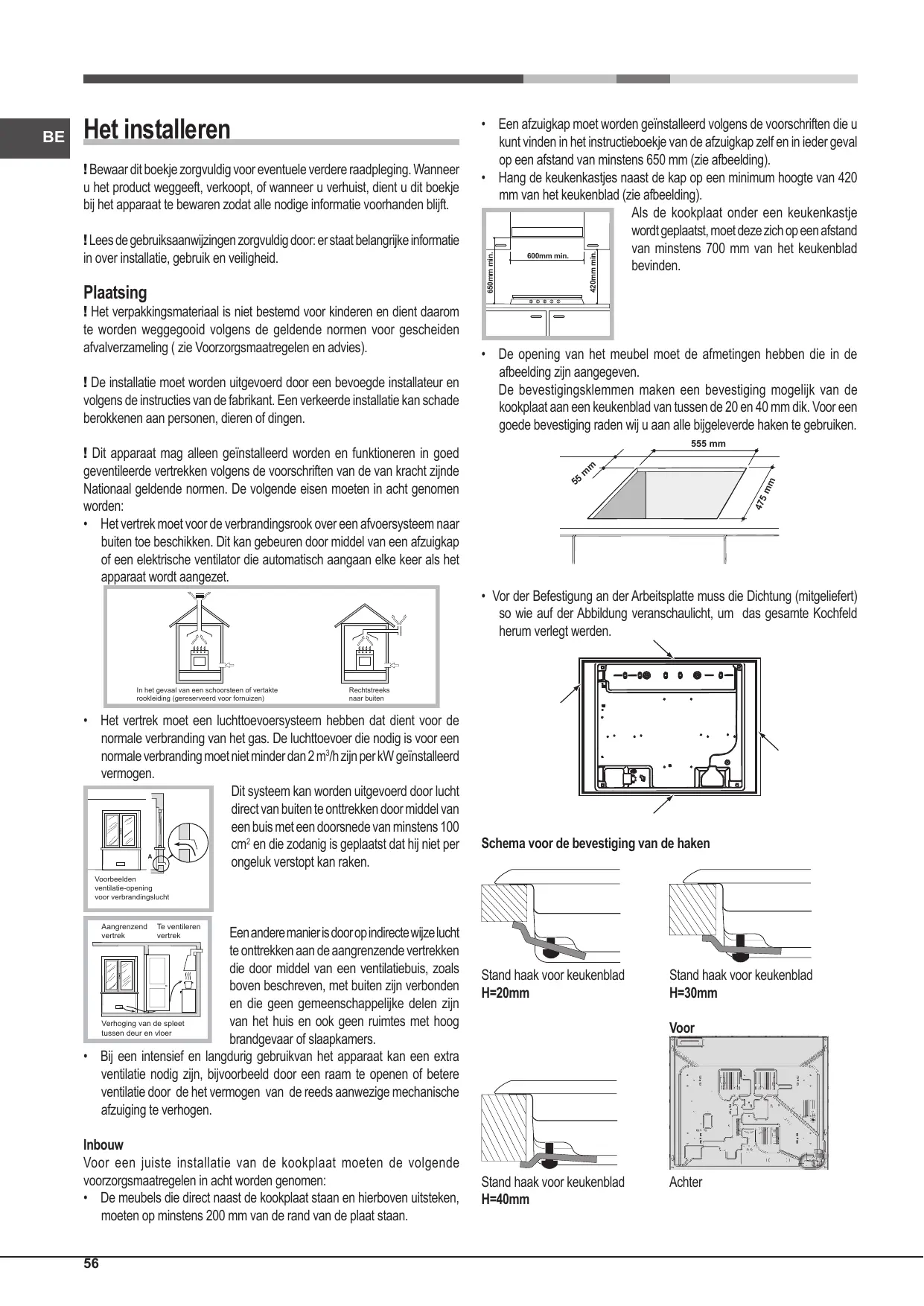

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. ! Dit apparaat mag alleen geïnstalleerd worden en functioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde nationale normen. De volgende eisen moeten in acht genomen worden: - Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaat elke keer als het apparaat wordt aangezet.

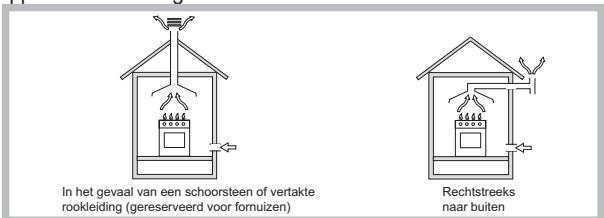

• Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2m³ /h zijn per kW geïnstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten worden verbonden en die geen gemeenschappelijke delen van het huis zijn en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatie nodig zijn, bijvoorbeeld door een raam te openen of betere ventilatie door het vermogen van de reeds aanwezige mechanische afzuiging te verhogen.

Inbouw

Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen: - De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 200mm van de rand van de plaat staan.

• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap en in ieder geval op een afstand van minstens 650 mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het kookblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het kookblad bevinden.

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven.

De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Schema voor de bevestiging van de haken

Stand haak voor keukenblad H=20mm

Stand haak voor keukenblad H=30mm

Stand haak voor keukenblad H=40mm

Voor Achter

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 × 560 mm (zie afbeeldingen).

! Het is alleen mogelijk de kookplaat boven inbouwovens te installeren als deze voorzien zijn van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten, moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3 mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50 °C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen die waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken G20-20mbar (natuurlijk gas).

Om het apparaat aan de gasbuizen aan te sluiten (12E+ voor België), dient men eerst de verbinder te monteren. "R" (deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston). Tevens dient men de pakking op de verbinder "G", die er uit ziet als een "L", van de voedingsstructuur te monteren. De verbinder is gedraaid: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van: - een onbuigbare buis - of met een flexibele buis van roestvrij staal die in de muur zit en voortgezet wordt met een bedradingsverbinder.

Daarbij dient het apparaat uitgerust te zijn met een gaskraantje dat gemakkelijk draaibaar dient te zijn; dit gaskraantje dient aan de huidige nationale normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden, is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrij stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De inwerkingstelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden, moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

Nadat het installeren heeft plaatsgevonden, moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 30-2-1reglement

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)					Natuurlijk gas (G20 / 20 mbar)		Regelen primaire lucht van de straalpijpjes
Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s.*)		By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* I/h (G20)	(mm)
		Nom.	Gered.
Snel (R)	157	3.00	1.00	73	125	286	4.7
Halp Snel (S)	132	1.90	0.80	66	100	157	2.6
Hulp (A)	110	1.00	0.50	54	72	95	2.0
Spanning van voeding	Nominale (mbar)				20
	Minimum (mbar)				15
	Maximum (mbar)				25

• A 15° C en 1013,25 mbar-droog gas P.C.S. Natuurlijk gas = 37,78 MJ/m³

FTGHL 641 D/HA(EX)

FTGHL 751 D/HA(EX) FTGHL 751 D/HA(IX) FTGHG 751 D/HA(BK)

Starten en gebruik

Op de juiste knop staat aangegeven waar de gasbrander zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Voor het aansteken van een van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem tegen de klok in tot aan de positie van maximum sterkte.

Bij de modellen met veiligheidsmechanisme is het noodzakelijk de knop voor ongeveer 2-3 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat. Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen; in dit geval is er de ontsteking maar ontbreekt het knopje.

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem tegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop UIT en wacht minstens 1 minuut voordat u hem meer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool "●").

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel (R)	24 - 26
Half-snel (S)	16 - 20
Spearbrander (A)	10 - 14

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Een correcte positionering van de brander FTGH

• Voor de maximale stabiliteit, controleer dat de steunen voor de bakblikken goed zijn geplaatst en dat ieder blik zich recht boven de brander bevindt.
• Controleer dat de bakblikken op lijn staan met één van de steunbalken van de blikken.
• Plaats de handvatten van de bakblikken zodanig dat ze niet uitsteken aan de voorkant van de kookplaat.

Het aspect dat het verschil uitmaakt voor de stabiliteit van de pan is vaak de pan zelf (of de positie van de pan tijdens het gebruik). Goed uitgebalanceerde pannen, met platte onderkanten, die in het midden van de branders staan, met de handvatten die op lijn zijn gezet met de dwarsliggers

van het rooster bieden uiteraard de maximale stabiliteit.

Voorzorgsmaatregelen en advies

!Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3. Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer of de oven niet wordt gebruikt. Haal de stekker nooit uit het stopcontact door aan het snoer te trekken, maar door de stekker zelf beet te pakken. Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie te proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvatten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een geschikt afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Elektrische en Elektronische Apparatuur (WEEE) vereist dat oude huishoudelijke elektrische apparaten niet mogen worden vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting dat, wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de lokale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig mogelijk water. Koken zonder deksel zal het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als u iets bereidt dat lang duurt, kunt u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geëmailleerde en glazen onderdelen moeten met warm water en een neutrale oplossing gereinigd worden.
• Er kunnen vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of agressieve reinigingsmiddelen. Eventuele gemorste etenswaren (water, saus, koffie, etc.) dienen verwijderd te worden voordat dit opdroogt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog vervolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken. Reinig roestvrijstaal alleen met een zachte doek of spons.
• Gebruik geen schurende of bijtende producten, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat achter.

De onderdelen van de kookplaat reinigen

Reinig geëmailleerde en glazen delen alleen met een zachte doek of spons. Roosters, branderkappen en branders kunnen voor reiniging verwijderd worden. Reinig ze handmatig met warm water en een niet-bijtend reinigingsmiddel, verwijder eventuele voedselresten en controleer dat er geen branderopeningen verstopt zijn. Afspoelen en drogen.

• Breng de branders en branderkappen weer correct in de betreffende behuizingen aan.
• De branderkappen mogen NIET in de vaatwasser om opacificatie van het aluminium te voorkomen.
• Zorg bij het terugplaatsen van de roosters dat het pannensteungedeelte in lijn is met de brander.
• Bij modellen die zijn uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening moet het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controleer deze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventueel ingebakken voedsel moet met een tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze niet gebruikt te worden wanneer de branders zich niet in hun behuizing bevinden.

Schoonmaaktips voor kookplaten met het logo Diamond® Clean

Verwijder allerlei aanslag met een met warm water natgemaakt zacht schoonmaakdoekje. Voor meer hardnekkige vlekken is het aan te raden een vochtig doekje met een klein beetje vloeibaar afwasmiddel te gebruiken. Dit geeft een perfect schoon resultaat.

! Het is verboden agressieve reinigingsmiddelen of ruwe sponzen te gebruiken, aangezien deze de speciale beschermende behandeling voorgoed zouden kunnen beschadigen en vlekken en sporen zouden kunnen achterlaten die niet meer kunnen worden verwijderd.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Storingen en oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt, dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

De brander gaat niet aan of de vlam is niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingen van de vlamverspreiders niet verstopt zijn. Alle onderdelen van de brander goed in elkaar zitten.
• Het niet tocht bij het kookvlak.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt. - U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme. - De gaten van de vlamverspreiders dicht bij het veiligheidsmechanisme niet verstopt zijn.

De brander blijft niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders niet verstopt zijn.
• Het niet tocht bij het kookvlak.
• De minimumstand niet goed is ingesteld.

De pannen zijn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich verzisseld.

- Het reinigen van de brander FTGH

1

Cepillar

Escovar

Borstelen

Fircalayin

PpOuNCTbIeTko

LJETkamen Ta3aNay

Bouptio

Ocistit kartáčem

Bürsten

Kefelés

Wyczyscic szczotka

Periati

Ocistit' kefou

Nuvaly kite šepetéliu

Notirit

Hariata

#

Fregar

Esfregar

Poetsen

Ovalayin

Iopepeb

blckbnay

Wrijven

Wrijven

Schoonmaken door te wrijven

Wrijven

Wrijven

Wrijven met een spons

Wrijven

Wrijven

Spoelen

Spoelen

Spoelen

Droog maken

OnolochyTb

Wao

3εβγαλμα

Spoelen

Absplen

Öblités

Splukac

Clàti

Spoelen

Jomega

Nemirkykite

Nemérce

Loputada

100

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

Niet weken

7

4

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Drogen

Afvegen

Afvegen

Drogen

En

Montage
