Kullanma Kılavuzu ÇAMAŞIR MAKİNESİ ! Bu sembol size bu talimatlar kılavuzunu okumayı hatırlatır. TR Türkçe

İçindekiler Montaj, 62-63

Ambalajın çıkartılması ve seviye ayarı getirilmesi Su ve elektrik bağlantıları İlk yıkama Teknik veriler

Su ve elektrik kesilmesi Çamaşır makinesin temizlenmesi Deterjan haznesinin temizlenmesi Kapak ve hazne bakımı Pompanın temizlenmesi Su besleme hortumunun kontrol edilmesi

Önlemler ve öneriler, 65 Genel güvenlik uyarıları Atıkların tasfiye edilmesi Cam kapağın açılması

Çamaşır makinesinin tanımı, 66-67 Kontrol paneli Ekran

Bir yıkama veya kurutma işlemi nasıl yapılır, 68 Programlar ve işlevler, 69 Program tablosu Yıkama işlevleri

Deterjan ve çamaşır, 70 Deterjan haznesi

Çamaşırın hazırlanması Özel programlar Yük dengeleme sistemi

Arızalar ve onarımlar, 71 Teknik Servis, 72

! Bu kitapçığı gerektiği her an danışabilmeniz için özenle saklayınız. Çamaşır makinesinin satılması, devri veya nakli durumlarında da, yeni sahibinin faydalanabilmesi için bu kılavuz makineyle beraber saklanmalıdır. ! Talimatları dikkatlice okuyunuz; montaj, kullanım ve güvenliğe ilişkin önemli bilgiler içermektedir. ! Taşıma ve nakliye sırasında dikat edilecek konular Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz, Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız. Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz. Ambalajı zarar verebilecek nem, su, v.b. dış etkenlere karşı koruyunuz.

Ambalajın çıkartılması ve aynı seviyeye getirilmesi Ambalajdan çıkartılması 1. Çamaşır makinesinin ambalajdan çıkartılması. 2. Çamaşır makinesinin taşıma esnasında hasar görmemiş olduğunu kontrol ediniz. Hasar görmüş ise monte etmeyiniz. Satıcıya başvurunuz. 3. Taşıma sırasında arka tarafta bulunan 4 adet koruyucu vidayı ve ara parçasıyla birlikte buradaki lastiği de çıkartınız (bakınız şekil).

4. Delikleri ambalajda bulacağınız plastik kapaklarla kapayınız. 5. Tüm parçaları muhafaza ediniz: çamaşır makinesinin nakli gerektiği takdirde takılmaları gerekmektedir. ! Ambalajlar çocuk oyuncağı değildir. Cihazın aynı seviyeye getirilmesi 1. çamaşır makinesini düz ve sert bir zemine yerleştiriniz, duvar veya mobilyalara dayamayınız.

2. Yerleştirilecek zemin tam düz değilse çamaşır makinesinin vidalı ön ayaklarını sıkarak veya gevşeterek dengeyi sağlayınız (bkz. şekil); eğim açısı, makinenin üst tezgahına göre 2° den fazla

olmamalıdır. Sağlıklı bir dengeleme, çamaşır makinesine sağlam bir duruş kazandıracağı gibi, çalışması esnasındaki sarsıntı, gürültü ve hareketlilikleri de önleyecektir. Zeminde moket veya halı olması halinde, ayarı makinenin altında havalandırma olabilecek şekilde yapınız .

Su ve elektrik bağlantıları Su besleme hortumunun takılması 1. Tedarik borusunu 3/4 gaz vidalý baðlantý kullanarak bir soðuk su musluðuna baðlayýn (bkz. þekil). Baðlantýyý yapmadan önce, suyu berraklaþana kadar akýtýnýz. 2. Su besleme hortumunu arka kısımının üst sağ köşesinde bulunan su girişine vidalayarak makineye bağlayınız (bkz. şekil).

3. Hortumda katlanma ve ezilme olmamasına dikkat ediniz. ! Musluğun su basıncının Teknik Veriler tabelasında belirtildiği gibi olması gerekir (bkz. yan sayfa). ! Besleme hortumunun boyu yetersizse yetkili bir satıcı mağaza veya teknisyene başvurunuz. ! Kesinlikle daha önceden kullanılmış hortum kullanmayınız. ! Makine ile birlikte verilen hortumları kullanınız.

Tahliye hortumunun bağlanması

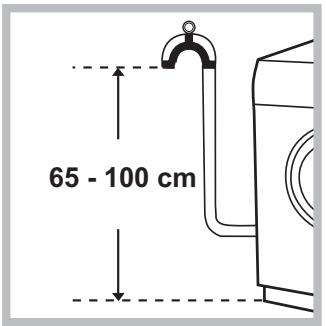

Tahliye hortumunu bükmeden zeminden 65 ila 100 cm yukarıda yer alan pis su borusuna veya duvar tahliyesine bağlayın;

Buna alternatif olarak, makine ile birlikte verilen pis su borusunu musluğa (şekle bakınız) bağlayarak lavabo veya küvetin kenarına yerleştirin. Hortumun serbest kalan ucu suya daldırılmamalıdır. ! Hortum eklerinin kullanımı önermiyoruz; kesinlikle gerekliyse ek hortum orijinal hortum ile aynı çapta olmalı ve uzunluğu 150 cm. aşmamalıdır. Elektrik bağlantıları Cihazı elektrik prizine takmadan önce, aşağıdakilerden emin olun: • Prizin topraklandıgından ve ilgili mevzuata uygun oldugundan; • Prizin teknik veri tablosunda gösterilmekte olan maksimum cihaz elektrik yüküne dayanıp dayanamayacagından (teknik veri tablosuna bakiniz); • Güç kaynagı voltajının teknik veri tablosunda gösterilen degerlere uygun olup olmadigindan (teknik veri tablosuna bakiniz); • Elektrik prizinin çamaşır makinesinin fişi ile uyumlu olup olmadığından emin olun. Muhafazalı değilse, priz veya fişi değiştirin. ! Çamaşır makinesi kapalı alan olsa bile, evin dışına yerleştirilmemelidir. Cihazın yağmur, fırtına ve diğer hava koşullarına maruz bırakılması son derece tehlikelidir. ! Çamaşır makinesi yerleştirildiğinde, elektrik prizi kolay ulaşılabilir bir durumda olmalıdır. ! Uzatma kablosu veya çoklu priz kullanmayın. ! Kablo bükülmemeli veya sıkıştırılmamalıdır. ! Güç kablosu ve fisi sadece yetkili teknisyenler tarafından degistirilmelidir.

Uyarı! Bu standartlara uyulmaması durumunda sirket sorumlu tutulamaz. ! Cihazın montajı yetkili servis tarafından gerçekleştirilecektir.

İlk yıkama Ilk kullanimdan önce programlar tablosundaki “Kendi kendini temizleme” Programi kullanarak çamasir olmadan deterjanla bir yikama yapin (“Çamaşır makinesinin temizlenmesi” bakınız).

Teknik bilgiler Model

Ölçüler Kapasite Elektrik bağlantιlarι Su bağlantιlarι Sιkma hιzι

EN 50229 standartlarι uyarιnca kontrol programlarι

FDD 9640 genişlik 59,5 cm yükseklik 85 cm derinlik 60,5 cm yιkama için 1 kg’dan 9 kg’a; kurutma için 1 kg dan 6 kg’a. makine üstünde takιlι olan teknik veriler plakasιna bakιnιz. max. su basιncι 1 MPa (10 bar) min. su basιncι 0,05 MPa (0,5 bar) tambur kapasitesi 62 litre maksimum dakikada 1400 devire kadar yιkama: Program 2 (60°) (tuşa 2 kez basınız); 9 kg çamaşιrla. kurutma: daha az yükün (3kg) kurutulması “EKSTRA KURU” kurutma seviyesi seçilerek gerçekleştirilmelidir, çamaşır yükü 3 çarşaf, 2 yastık kılıfı ve 1 havludan oluşmalıdır; kalan yükün kurutulması, “EXTRA KURU” kurutma seviyesi seçilerek gerçekleştirilmelidir. Bu makina aşağιda belirtilen AB normlarιna uygundur: - 2004/108/CE (Elektromanyetik Uyum) - 2012/19/EU (WEEE) - 2006/95/CE (Alçak gerilim)

TR Su ve elektrik kesilmesi

Pompanın temizlenmesi

• Su musluğunu her yıkamadan sonra kapatınız. Böylece çamaşır makinesinin su tesisatının eskimesi engellenir, su kaçağı tehlikesi ortadan kalkar. • Bakım ve temizlik işlemleri esnasında çamaşır makinesinin fişini çekiniz.

Çamaşır makinesinin pompası kendini temizleyen bir özelliğe sahip olup, ayrıca temizlik gerektirmez. Ancak, bazı küçük cisimler (madeni para, düğme) pompanın alt kısmındaki koruyucu bölmeye düşebilirler.

Çamaşır makinesinin temizlenmesi • Dış gövde ve plastik aksam ılık su ve sabunla ıslatılmış bir bez vasıtasıyla temizlenebilir. Çözücü ve aşındırıcı maddeler kullanmayınız. • Çamaşır makinesinde tambur boşken çalıştırılması gereken “Kendi kendini temizleme” programı bulunmaktadır. Deterjan (az kirli çamaşırlar için tavsiye edilen miktarın %10’u kadar) veya çamaşır makinesinin temizliği için kullanılan özel katkı maddeleri, yıkama programında yardımcı olarak kullanılabilir. 40 yıkamada bir “Kendi kendini temizleme” programını çalıştırmanız önerilir. Programı devreye A B sokmak için 5 saniye boyunca A ve B tuşlarına aynı anda basınız (bakınız Şekil). Program, otomatik olarak başlayacak ve yaklaşık 70 dakika sürecektir. Devreyi durdurmak için START/PAUSE tuşuna basınız.

Deterjan haznesinin temizlenmesi 1

Hazneyi kaldırarak, dışarıya doğru çekmek suretiyle çıkartınız (bkz. şekil). Akar su altında yıkayınız, bu çekmecenin temizliği sık sık yapılmalıdır.

Kapak ve hazne bakımı • Kötü kokuların oluşmasını engellemek için kapağı daima aralık bırakınız.

! Yıkama devresinin bitmiş olup olmadığını kontrol ediniz ve fişini çekiniz. Pompa koruyucu bölgesine erişebilmek için: 1. çamaşır makinesinin ön kapama panelini, bir tornavida vasıtasıyla çıkartınız (bkz. şekil);

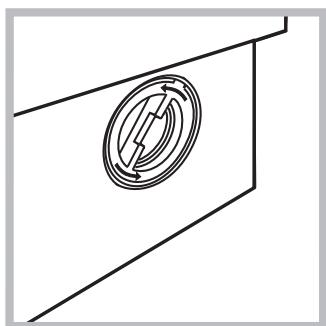

2. makine kapağını saatin ters yönünde çevirerek sökünüz (bkz. şekil). bir miktar su gelmesi normaldir;

3. içini dikkatlice temizleyiniz; 4. kapağı vidalayınız; 5. paneli takarken, tam yerleştirmeden evvel, kancaların yuvalara gelip gelmediğini kontrol ediniz.

Su besleme hortumunun kontrol edilmesi Su besleme hortumunu, en azından senede bir defa kontrol ediniz. Yarık veya çatlaklar varsa değiştiriniz: yıkama esnasındaki yüksek basınçlar ani patlamalara yol açabilirler. ! Kesinlikle daha önceden kullanılmış hortum kullanmayınız.

Önlemler ve öneriler ! Çamaşır makinesi uluslararası güvenlik standartlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel güvenlik uyarıları

• Makine meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir. • Bu cihaz, eğer gözetim altında bulunuyorlar

ise veya güvenli şekilde ve ilişkin tehlikeler göz önünde bulundurularak, cihazın kullanımı hakkında uygun eğitim almışlar ise, 8 yaşından büyük çocuklar ve fiziksel, duyusal veya mental kapasitelerden yoksun veya yetersiz tecrübe ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Bakım ve temizlik işlemleri, denetimsiz çocuklar tarafından gerçekleştirilmemelidir. – Yıkanmayan malzemeleri kurutmayınız. – Besinsel yağ, aseton, alkol, benzin, parafin, leke çıkarıcı, terebentin, cila ve bunları çıkarıtıcı maddeler ile kirlenen malzemelerin çamaşır kurutma makinasında kurutulmadan önce yüksek miktarda deterjan ile sıcak suda yıkanması gerekmektedir. – Genişlemiş lastik (köpük kauçuk) gibi maddeler, duş bonesi, su geçirmez tekstil ürünleri, bir bölümünde lastik olan malzemeler ve köpük kauçuk parçası olan yastıklar ve kıyafetler çamaşır kurutma makinasında kurutulmamalıdır. – Yumuşatıcılar ve benzeri ürünler, üreticinin talimatlarına göre kullanılmalıdır. – Çamaşır kurutma makinasının bir devrinin son aşaması, ürünlerin zarar görmemesini garantilemek amacıyla sıcaklık olmadan (soğutucu devirde) gerçekleşir. DİKKAT: Çamaşır kurutma makinasını, kurutma programı sona ermeden asla açmayınız. Böyle bir durumda bütün çamaşırları geri çıkarınız ve çabuk soğumaları için onları seriniz.

• Cihaza ayaklarınız çıplakken yada elleriniz veya ayaklarınız ıslak yada nemliyken dokunmayınız. • Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz. • Makine çalışırken deterjan haznesini açmayınız. • Tahliye suyuna el sürmeyiniz, yüksek ısıda olabilir. • Kapağı, hiçbir şekilde zorlamayınız: istenmedik açılmalara karşı olan güvenlik mekanizması arıza yapabilir. • Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. • Çocukların çalışır vaziyetteki makineye yaklaşmalarına mani olunuz. • Çalışma esnasında kapak ısınabilir. • Taşınması gerektiğinde, bu işlemin, iki veya üç kişi tarafından, azami dikkatle yapılması gerekir. Kesinlikle tek başınıza yapmayınız, çünkü makine çok ağırdır. • Çamaşırları yerleştirmeden evvel, sepetin boş olduğundan emin olunuz. • Kurutma esnasında kapak ısınabilir.

• Yanıcı çözücülerle (örn. Trikloreten) yıkanmış çamaşırları kurutmayınız. • Süngeri veya benzer elastomer ürünleri kurutmayınız. • Kurutma safhası esnasında su musluğunun açık olmasını sağlayınız.

• 3 yaşından küçük çocuklar sürekli gözetim altından olmadıkları sürece cihazdan uzak tutulmalıdır. • Çakmak, kibrit gibi her türlü cismi ceplerden çıkarın. Atıkların tasfiye edilmesi • Ambalaj malzemelerinin tasfiye edilmesi: yerel yasalara uyunuz, bu şekilde ambalajların geri dönüşümü mümkün olur. • Elektrik ve elektronik cihazların atıklarını değerlendirme 2012/19/EU sayılı Avrupa Konseyi direktifinde; beyaz eşyaların kentsel katı atık genel yöntemi ile tasfiye edilmemesi öngörülmüştür. Kullanılmayan cihazların, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrı toplama hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü verilmiştir. Cihazların tasfiye edilmesi konusunda daha geniş bilgi almak için cihaz sahiplerinin mevcut müşteri hizmetine veya satış noktalarına başvurulması gerekir. • Atık Elektrikli ve Elektronik Eşyaların (AEEE) Kontrolü Yönetmeliği. • AEEE Yönetmeliğine uygundur.

Cam kapağın açılması

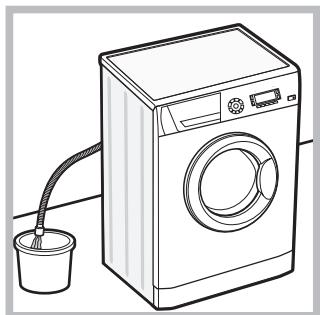

Elektrik kesildiğinde makine kapağını açamadığınız zaman çamaşırları çıkarıp asmak istediğinizde aşağıdaki gibi yapınız: 1. fişi prizden çekiniz.

2. makinenin içindeki su seviyesinin makine kapağından daha alçak olmasını sağlayınız, aksi takdirde A şeklinde gösterildiği gibi bir kapta toplanacak şekilde boşaltma hortumu vasıtasıyla içindeki suyu gideriniz. 3. çamaşır makinesinin ön panelini, bir tornavida vasıtasıyla, çıkartınız (bkz. şekil).

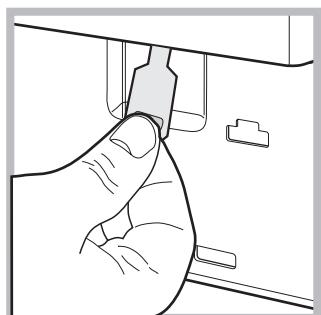

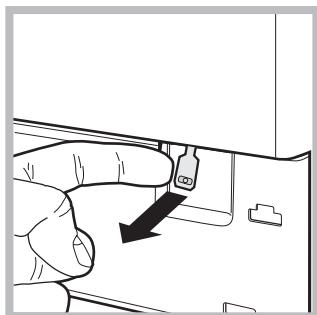

4. şekilde gösterilen dilciğinden tutarak blokajından çıkıncaya kadar dışarıya doğru çekiniz; aynı anda aºağı doğru çekerek kapıyı açınız. 5. paneli takarken, tam yerleştirmeden evvel, kancaların yuvalara gelip gelmediğini kontrol ediniz. 65

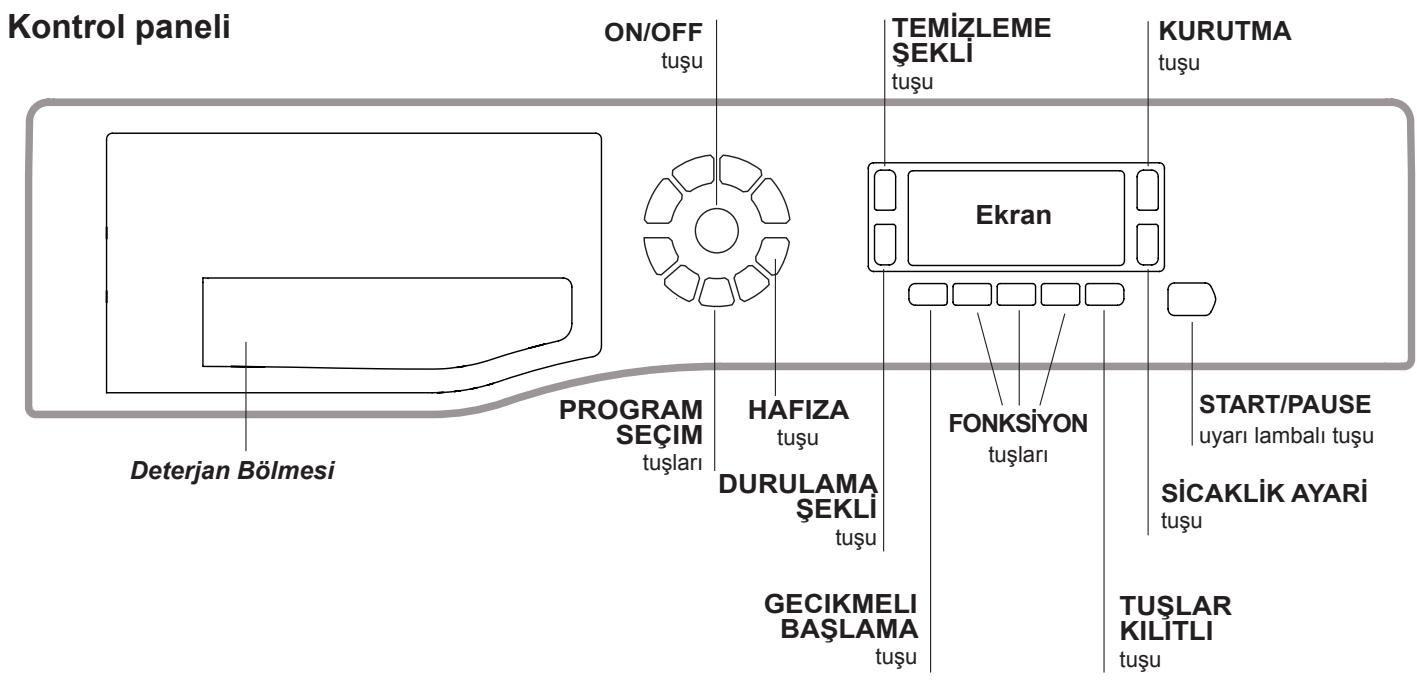

Çamaşır makinesinin tanımı

HAFIZA DURULAMA ŞEKLİ tuşu

GECIKMELI BAŞLAMA tuşu

Deterjan Bölmesi: ve diğer katkıları koyunuz (“Deterjanlar bölümüne” bakınız). ON/OFF tuşu : makineyi açmak ya da kapatmak için bu tuşa kısa süreli basınız. Yeşil renkte yanıp sönen START/PAUSE uyarı lambası makinenin açık olduğunu gösterir. Makineyi çalışır vaziyetteyken kapatmak için tuşu daha uzun, yaklaşık 3 saniye, basılı tutmanız gerekir;hafifçe ya da yanlışlıkla basıldığında makine kapanmaz. Makinenin çalışır vaziyetteyken kapatılması devrede olan yıkama programını iptal eder. PROGRAM SEÇIM tuşları: istenilen programı ayarlamak için (bkz. Program tablosu). HAFIZA tuşu: bir devir ve en çok kullanılan kişisel ayarları kaydetmek için tuşa basılı tutunuz. Daha önce kaydedilmiş olan bir devir seçmek için HAFIZA tuşuna basınız. FONKSİYON tuşları: İstenilen işlevi seçmek için mode tuşuna basarak ayarlayınız. Ekranda ilgili uyarı lambası yanacaktır. TEMİZLEME ŞEKLİ tuşu: arzu edilen yıkama yoğunluğunu seçmek için bu tuşa basınız DURULAMA ŞEKLİ tuşu: arzu edilen durulama tipini seçmek için bu tuşa basınız. KURUTMA tuşu basınız.

: bir kurutma devresi ayarlamak için

SİCAKLİK AYARİ tuşu : sıcaklık derecesini azaltmak için basınız: seçilen değer ekranda belirtilir. 66

START/PAUSE FONKSİYON

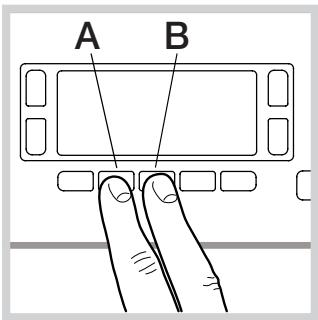

TUŞLAR KILITLI tuşu : kontrol paneli etkin haline getirmek için tuşu yaklaşık 2 saniye basılı tutmanız gerekir. Sembol açık ise; kontrol panelinin kilitli olduğunu gösterir. Böylece özellikle çocuklarınız varsa programın yanlışlıkla değiştirilmesi engellenir. kontrol panelini etkisiz haline getirmek için tuşu yaklaşık 2 saniye basılı tutmanız gerekir. GECIKMELI BAŞLAMA tuşu : seçilen programı geciktirmeli çalıştırmak için basınız. Gecikme ekranda belirtilecektir. START/PAUSE uyarı lambalı tuşu: yeşil lamba yavaşça yanıp sönünce istediğiniz yıkama programını başlatmak için tuşa basınız. Yıkama programı başladıktan sonra uyarı lambası yanık kalır. Seçilen bir programın beklemeye alınması için aynı tuşa tekrar basınız; uyarı lambası turuncu renkte yanıp sönecektir. Sembol yanık değilse makine kapağı açılabilir. Yıkama programının kaldığı yerden devam etmesi için aynı tuşa tekrar basınız. Bekleme modu Yeni enerji tasarrufu düzenlemeleri ile uyumlu bu çamaşır makinesine herhangi bir faaliyet algılanmadığında 30 dakika içinde devreye sokulan otomatik bekleme sistemi yerleştirilmiştir ON/OFF düğmesine bir süre basın ve makinenin tekrar çalışmasını bekleyin.

Off-mode’da tüketim: 0,5 W Left-on’da tüketim: 8 W Ekran

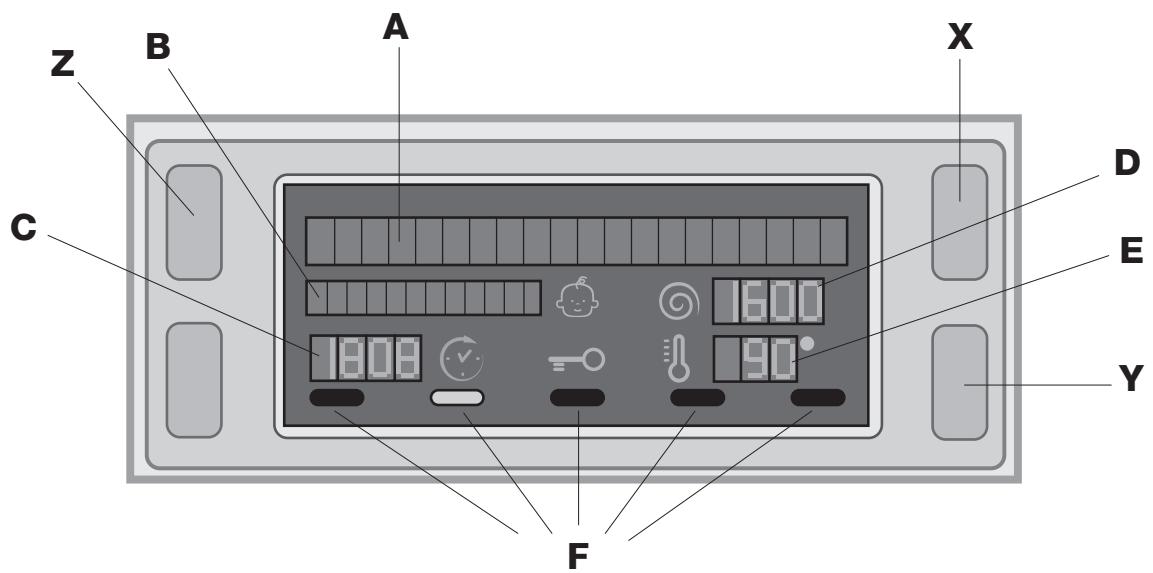

Z B TR A X D C E Y F Makineyi programlamak için yararlı bir gereç olmasının yanı sıra ekranda değişik bilgiler verilmektedir. A ve B olmak üzere üst iki sırada, yıkama programı veya seçilen kurutma tipi, gerçekleşmekte olan yıkama fazı (kurutma seviyesi veya seçilen kurutma süresi) ve programın ilerleme durumuna ilişkin tüm bilgiler görüntülenir C satırında programın bitmesine ne kadar süre kaldığı ve GECIKMELI BAŞLATMA ayarlandıysa yıkamanın başlamasına ne kadar süre kaldığı görüntülenir. D satırı ise ayarlanan programa göre santrifüjün maksimum hız değeri görüntüler. Eğer santrifüj seçili değilse satır sönük kalır. E satırı ise ayarlanan programa göre santrifüjün maksimum ısı değerini görüntülenir. Eğer ısı ayarı programda mevcut değilse bu satır sönük kalır. F uyarı lambaları işlevler ile ilgili olup seçili işlev ayarlanan programa uygunsa yanar. KAPAK KILITLI sembolü Işıklı göstergenin yanıyor olması kapağın, istenmeyen açılmalara karşı, kapalı olduğunu gösterir. Herhangi bir arızaya yol açmamak için ışıklı göstergenin sönmesini beklemek gerekir. Not: Makine çalışırken GECIKMELI BAŞLATMA etkin ise makine kapağı açılamaz, kapağı açabilmek için START/PAUSE tuşuna basarak makineyi beklemeye alınız.

! İlk çalıştırıldığında dil seçimi istenecektir ve ekran otomatik olarak ‘’Dil seçimi” menüsüne girecektir.

İstenilen dili seçmek için X ve Y tuşlarına basınız. Onaylamak için Z tuşuna basınız. Dil değiştirilmek istenir, çamaşır makinesi kapatmak, ise sesli bir sinyal duyana kadar aynı anda X, Y, Z tuşlarına basınız, yeniden dil seçim menüsü görüntülenecektir.

Bir yıkama devri nasıl yapılır TR

1. MAKINENIN ÇALIŞTIRILMASI. tuşuna bastıktan sonra ekranda AÇMA yazısı görüntülenecek ve START/PAUSE uyarı lambası yeşil renkte yanıp sönmeye başlayacaktır. 2. MAKİNANIN DOLDURULMASI. Kapağı açınız. Sonraki sayfada bulunan program tabelasında belirtilen yük miktarını geçmeyecek şekilde tamburu çamaşırlarınızla doldurunuz. 3. DETERJAN KONULMASI. Deterjan haznesini açınız ve deterjanı “Deterjan ve çamaşır” bölümünde açıklandığı gibi koyunuz. 4. MAKINE KAPAĞININ KAPATILMASI. 5. PROGRAMIN SEÇILMESI. İstenilen programı seçmek için PROGRAM SEÇIM tuşlarından birine basınız. Programın ismi ekranda görüntülenecektir, seçilen programa bağlı değiştirilemeyecek sıcaklık derecesi ve sıkma devir hızı vardır. Ekranda program süresi görüntülenecektir. 6. YIKAMA DEVRININ KIŞISEL AYARLARINI mevcut olan tuşları kullanarak yapınız: Sıcaklık derecesi değiştirilmesi. Seçilen programa göre makine sıcaklık derecesi otomatik olarak ayarlar, bu yüzden bu değerler değiştirilemez. tuşuna basıldığında OFF soğuk yıkama programındaki sıcaklık derecesine ulaşıncaya kadar sıcaklık derecesi düşer. Tuşlara bir daha basıldığında fabrika değerlerine dönülecektir.

! İstisna: 2 (40°C) (tuşa 1 kez basınız) programı seçildiğinde sıcaklık derecesi 90°C ye kadar yükseltilebilir.

Gecikmeli başlatma ayarı. Seçilmiş olan programın gecikmeli başlamasını ayarlamak için istenilen gecikme süresi ayarlanıncaya kadar tuşa basınız. Bu opsiyon açık olduğunda ekranda sembolü görüntülenecektir. Gecikmeli başlatmayı iptal etmek için ekranda OFF yazısı görüntüleninceye kadar tuşa basınız. Kurutmanın ayarlanması. KURUTMA tuşuna bir kere veya daha fazla basarak istenilen kurutma tipi ayarlanır. İki seçenek mevcuttur: A - Daha önceki nemli giysilerin kurutulma şekline göre: Ütü: Hafif nemli giysiler, ütülenmesi kolaydır. Askı: tamamen kuruması gerekmeyen çamaşırlar için idealdir. Gardrop: ütülenmeden tekrar dolaba konulacak çamaşır için uygundur. Ekstra Kuru: sünger ve bornoz gibi tamamen kurutulması gereken giysiler için uygundur. B - Ayarlanan süreye bağlı: 20 ila 180 dakika arasında. Kurutma işlemini devre dışı bırakmak amacıyla ekranda OFF yazısı görüntüleninceye kadar ilgili tuşa basınız. İstisnai olarak yıkanacak ve kurutulacak çamaşır yükü öngörülen maksimum miktarın üzerinde ise, yıkama işlemini başlatınız, seçtiğiniz program sona erdiğinde çamaşırları çıkarınız ve ikiye bölerek yarısını yeniden sepete koyunuz. Şimdi ‘Sadece kurutma’ işlemini yapmak için verilmiş olan talimatları uygulayınız. Geri kalan çamaşır yükü için de aynı işlemi tekrarlayınız. Not: kurutma işlemi sona erdikten sonra her seferinde makine bir soğutma arası verir. Sadece kurutma PROGRAMLAR düğmesini kumaş tipine göre kurutma konumlarından birine ( - - ) igetiriniz ve sonra da KURUTMA tuşu ile istediğiniz kurutma tipini seçiniz. Pamuklu kurutmayı programlar düğmesi ile seçince ve “Eco” tuşuna basınca, havanın en ideal sıcaklık kombinasyonu ve devrenin süresi sayesinde bir enerji tasarrufuna olanak tanıyacak olan otomatik bir kurutma işlemi gerçekleşecektir; ekran üzerinde, “Eco” kurutma seviyesi görüntülenecektir. Arzu edilen yıkama yoğunluğunu ayarlayınız. opsiyonu, çamaşırların kirlilik derecesine göre ve arzu edilen yıkama yoğunluğunda yıkama işlemini en uygun hale getirmemize olanak tanır. Yıkama programını seçiniz, yıkama devri aynı derecede kirli olan çamaşırlar için en uygun olan “NORMAL”

seviyede otomatik olarak ayarlanır, (otomatik olarak “NARİN” seviyede ayarlanan “Yünlüler” için geçerli olmayan ayar). Çok kirli çamaşırlar için cihaz “SÜPER YIKAMA” seviyeye ulaşana kadar tuşuna basınız. Bu seviye, yıkama programının başlangıç aşamasında daha çok su ve daha fazla mekanik hareket kullanılması sayesinde yüksek verimde yıkama performansı sağlamaktadır ve en inatçı lekeleri bile ortadan kaldırmaya elverişlidir. Çamaşır suyu ile ya da çamaşır suyu olmadan kullanılabilir. Eğer beyazlatma işlemi gerçekleştirilmek istenir ise makine ile birlikte verilen ilave hazneyi 4, hazne 1 içine koyunuz. Çamaşır suyu dozajını ayarlarken orta seviyede gösterilen “max” seviyeyi geçmeyiniz (bakınız şekil syf. 70). Az kirli çamaşırlar veya en hassas kumaşlar için “NARİN” seviyesine ulaşana kadar tuşuna basınız. Hassas çamaşırlar için kusursuz yıkama sonuçlarını garanti etmek için mekanik hareket azaltılacaktır. Durulama tipini seçiniz.

Opsiyonu , hassas ciltlere maksimum özen için arzu edilen durulama tipini seçmemize olanak tanır. Tuşa ilk basışta, tüm deterjan izlerini ortadan kaldırmak için standart durulamaya ilave yeni bir durulama seçmemize olanak tanıyan “EKSTRA DURULAMA” seviyesi ayarlanır. Tuşa ikinci basışta, standart durulamaya ilave iki durulama seçmemize olanak tanıyan ve hassas ciltler için tavsiye edilen “HASSAS CİLTLER İÇİN” seviyesi ayarlanır. Düğmeye üçüncü kez basıldığında, ““ANTİ ALERJİ DURULAMA”” seviyesi ayarlanır ve böylece standart devir durulamalarına 3 durulama seçiminin daha eklenmesi mümkün olur. Seçenek 40°C sıcaklıktaki devirlerle başlayan - polen, kedi ve köpek kılı gibi alerji yapan maddelerin temizlenmesini mümkün kılar. 40°’den daha yüksek sıcaklıklardaki devirlerde, üst düzey antialerjik koruma elde edilir. “NORMAL DURULAMA” durulama tipine geri dönmek için tuşa yeniden basınız. Eğer ayarlamak veya mevcut olan ayarı değiştirmek mümkün değil ise ekranın üzerinde “İZİN VERLMYR” yazısı görüntülenecektir.

Yıkama özelliklerinin değiştirilmesi. • Fonksiyonu çalıştırmak için tuşa basınız; ilgili uyarı lambası yanacaktır. • İşlevi kapatmak için aynı tuşa tekrar basınız; ilgili uyarı lambası sönecektir. ! Seçilen işlem yürütülen programla uyumlu olmadığı takdirde, uyarı lambası yanıp sönecek ve işlem başlamayacaktır. ! Seçilen fonksiyon ayarlanmış olan programla uyumlu olmadığı takdirde, ilk işlevle ilgili uyarı lambası yanıp sönecek ve etkinleştirilmiş işlev yanıp sönmesi sona erecektir. ! Fonksiyonlar önerilen yük seviyesi ve yıkama süresini değiştirebilirler. 7. PROGRAMIN ÇALIŞTIRILMASI. BAŞLAT/BEKLE tuşuna basınız. İlgili uyarı lambası yeşil renkte sabit yanacak ve makinenin kapağı kilitlenecektir (MAKINE KAPAĞI KILITLI uyarı lambası açıktır). Yıkama süresince ekranda seçilmiş olan program safhasının ismi görüntülenir. Devrede olan bir programı değiştirmek için START/PAUSE tuşuna basarak çamaşır makinesini beklemeye alınız (START/PAUSE uyarı lambası turuncu renkte yavaşça yanmaya başlayacaktır), istenilen programı seçiniz ve START/PAUSE tuşuna tekrar basınız. Yıkama esnasında makine kapağını açmak için BAŞLAT/BEKLE düğmesine basınız; MAKINE KAPAĞI KILITLI sembolü kapalı ise, kapak açılabilecektir. Yıkama programının kaldığı yerden devam etmesi için START/PAUSE tuşuna tekrar basınız. 8. PROGRAMIN BITMESI. “PROGRAM SONU” yazısıyla belirtilir. MAKINE KAPAĞI KILITLI uyarı lambası kapağın açılabilir hale geldiğini belirtmek için söner. Makine kapağını açtıktan sonra çamaşırları boşaltıp makineyi kapatınız. ! Devrede olan bir programı iptal etmek için tuşunu uzun süre basılı tutunuz. Program bitirilecek ve makine kapanacaktır.

Programlar ve işlevler Program tablosu Yumuşatıcı

7 YIKA & KURUT 8 PAMUKLU KURUTMA (tuşa 1 kez basınız)

8 SENTETİK KURUTMA (tuşa 2 kez basınız)

8 YÜNLÜ KURUTMA (tuşa 3 kez basınız)

SIKMA (tuşa 1 kez basınız)

DURULAMA (tuşa 2 kez basınız)

SU BOŞALTMA (tuşa 3 kez basınız)

Maks Hız (Dakikada devir)

Deterjan ve katkı maddeleri

1 LEKE ÇIKARMA (tuşa 1 kez basınız) 1 HIZLI LEKE ÇIKARMA (tuşa 2 kez basınız) EKO PAMUKLU 60°C (tuşa 2 kez basınız) (1): çok kirli dayanıklı beyaz ve renkliler. EKO PAMUKLU 40°C (tuşa 2 kez basınız) (2): az kirli beyazlar ve nazik renkliler. PAMUKLU 20°C (tuşa 3 kez basınız): az kirli beyazlar ve nazik renkliler. SENTETİKLER (DAYANIKLI SENTETİKLER): çok kirli dayanıklı renkli çamaşırlar.

SPECIALS 4 YÜNLÜLER (Woolmark Platinum) (tuşa 1 kez basınız): yün ve kaşmir için kullanılır. 4 NARİNLER (HASSAS ÇAMAŞIRLAR) (tuşa 2 kez basınız) M HAFIZA: herhangi bir yıkama tipini hafızaya almayı sağlar. HIZLI YIKAMA: az kirli çamaşırları kısa sürede yıkamak üzere kullanılır (yünlü, ipekli, ve 6 elde yıkanacak çamaşırlara uygun değildir).

Yıkama programalarının süresi ekrandan kontrol edilebilir.

2 PAMUKLU (tuşa 1 kez basınız): az kirli beyazlar ve nazik renkliler. 2 2 2 3

40° 40° 40° (Max. 90°) 60° 40° 20° 60°

Ekran veya kitapçık üzerinde gösterilen devre süresi, standart şartlara göre hesaplanmış tahmini bir süredir. Geçerli olan süre, girişteki sıcaklık derecesi ve suyun basıncı, ortam sıcaklığı, deterjan miktarı, yük miktarı ve tipi, yükün dengesi, seçilen ilave seçenekler gibi sayısız faktörlere göre değişiklik gösterebilmektedir.

Bütün Test merkezleri için: 1) EN 50229 düzenlemesine uygun test yıkama çevrimi: 60°C sıcaklıkta yıkama çevrimi “2” 60°C yi seçin (tuşa 2 kez basınız). 2) Pamuklular için uzun yıkama çevrimi: 40°C sıcaklıkta yıkama çevrimi “2” 40°C yi seçin (tuşa 2 kez basınız).

Yıkama işlevleri ! Seçilen işlem yürütülen programla uyumlu olmadığı takdirde, uyarı lambası yanıp sönecek ve işlem başlamayacaktır. ! Seçilen fonksiyon ayarlanmış olan programla uyumlu olmadığı takdirde, ilk işlevle ilgili uyarı lambası yanıp sönecek ve etkinleştirilmiş işlev yanıp sönmesi sona erecektir. Hızlı Yıkama Bu opsiyonu seçince, aynı zamanda su ve enerji tasarrufu sağlayarak, programın süresi seçilen devreye göre % 50’ye kadar azalır. Bu devreyi aşırı derecede kirli olmayan çamaşırlar için kullanınız. Sıkma hızını azaltır.

Eco wash Eco fonksiyonu, hem çevre hem de elektrikli giriş için bir avantaj olan - çamaşırları yıkamak için kullanılan suyu ısıtmadan enerji tasarrufuna katkıda bulunmaktadır. Aslına bakılırsa, güçlendirilmiş etki ve en iyi şekilde kullanılan su tüketimi ortalama standart bir devre süresinde mükemmel sonuçların elde edilmesini garanti etmektedir. Daha iyi yıkama sonuçları elde etmek için, sıvı deterjan kullanımı tavsiye edilmektedir. Kurutma fonksiyonunu da seçince, yıkama işlemi sonunda havanın en ideal sıcaklık kombinasyonu ve devrenin süresi sayesinde bir enerji tasarrufuna katkıda bulunan bir kurutma işlemi otomatik olarak gerçekleşir; ekran üzerinde, “Eco” kurutma seviyesi görüntülenecektir.

Deterjanlar ve çamaşır

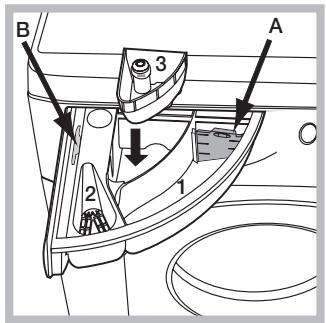

TR Deterjan haznesi Yıkamanın iyi sonuç vermesi doğru dozda deterjan kullanılmasına da bağlıdır: aşırı deterjan kullanmak suretiyle daha temiz çamaşırlar elde edilemeyeceği gibi makinenin aksamına zarar verilerek, çevre kirliliğine sebebiyet verilir. ! Elde yıkama deterjanları kullanmayınız, çünkü aşırı köpük yaparlar. Deterjan haznesini açınız A B ve deterjan ile katkı mad3 delerini aşağıdaki şekilde koyunuz.

MAX Bölüm 1: Yıkama deterjanı (toz veya sıvı) Sıvı deterjan kullanılması halinde doğru doz ayarlaması için makinede gösterilen A kademesini kullanmanız önerilir. Toz deterjan ile yıkamalarda B kademesini kullanınız. Bölüm 2: Katkı maddeleri (yumuşatıcı vs.) Yumuşatıcı ızgaranın dışına taşmamalıdır. ilave bölme 3: Çamaşır suyu 2

Çamaşır hazırlanması • Çamaşırları aşağıdaki gibi ayırınız: - kumaş tipi / etiketteki işaret. - renkler: renkli çamaşırları beyazlardan ayırınız. • Ceplerini boşaltınız ve düğmeleri kontrol ediniz. • Kurulama sırasında çamaşırın ağırlığını gösteren “Programlar Tablosu”’’daki değerleri aşmayın. Çamaşırların ağırlığı nedir?

1 çarşaf 400-500 gr. 1 yastık kılıfı 150-200 gr. 1 masa örtüsü 400-500 gr. 1 bornoz 900-1.200 gr. 1 havlu 150-250 gr.

Özel programlar LEKE ÇIKARMA: program, renkleri solmayan ve çok kirli çamaşırların yıkanması için uygundur. Program, standart sınıftan yüksek bir yıkama sınıfını garanti eder (A sınıfı). Farklı renkteki çamaşırları bu programda yıkamayınız. Toz deterjan kullanılması ve inatçı lekeler için özel katkı maddeleri ile ön yıkama yapmanız önerilir. Kurutma fonksiyonunu seçince, yıkama işlemi sonunda güneş ışınları nedeniyle sararmaya neden olmayan ve havada mevcut olan olası toz nedeniyle beyazlığın kaybını önleyen avantajlar ile açık alandaki gibi otomatik olarak bir kurutma işlemi gerçekleştirilir. Sadece seviyeli kurutmalar ayarlanabilir. Kuruluk seviyesi “Askı” önerilir. HIZLI LEKE ÇIKARMA: bu program en zorlu günlük lekeleri 1 saat içerisinde temizlemek için idealdir. Karma kumaşlar ve renkli giysiler için idealdir, yıkama sırasında çamaşırlarınıza özen gösterir. Kurutma fonksiyonunu seçince, yıkama işlemi sonunda güneş ışınları nedeniyle sararmaya neden olmayan

ve havada mevcut olan olası toz nedeniyle beyazlığın kaybını önleyen avantajlar ile açık alandaki gibi otomatik olarak bir kurutma işlemi gerçekleştirilir. Sadece seviyeli kurutmalar ayarlanabilir. Kuruluk seviyesi “Askı” önerilir. PAMUKLU 20°C: kirli pamuklu çamaşırlar için idealdir. 40°’de bir yıkama ile mukayese edilebilen, soğuk suda da etkili olan performanslar, yinelenen ve karşılaştırılan en yüksek hız varyasyonu ile çalışan mekanik bir hareket ile sağlanır. YÜNLÜLER (tuşa 1 kez basınız) - Woolmark Apparel Care - Green: bu makinenin yünlü yıkama devri The Woolmark Company tarafından ürünler giysi etiketinde yer alan ve bu çamaşır makinesinin üreticisi tarafından verilen talimatlara göre yıkandıkları taktirde “elde yıkama” olarak etiketlenen yün giysilerin yıkanması için onaylanmıştır. (M1127)

HASSAS ÇAMAŞIRLAR: Taşlı veya pullu giysiler gibi çok hassas çamaşırları yıkamak için 4 (tuşa 2 kez basınız) programını kullanınız. Çamaşırları yıkamadan önce ters çevirmeniz ve küçük parçaları hassas çamaşırların yıkanması için kullanılan özel torba içerisine koymanız önerilir. Daha iyi sonuçlar elde etmek için hassas çamaşırlara özel sıvı deterjanın kullanılması önerilir. Sadece süreli kurutma fonksiyonunu seçince, yıkama işlemi sonunda yavaş bir hareket sayesinde ve uygun şekilde kontrol edilen bir sıcaklık derecesine sahip bir hava püskürtmesi tarafından özel bir hassas kurutma işlemi gerçekleştirilir. Tavsiye edilen süreler: 1 kg sentetik --> 160 dak. 1 kg sentetik ve pamuklu --> 180 dak. 1 kg pamuklu --> 180 dak. Kurutma derecesi, yüke ve kumaşın bileşimine bağlı olacaktır. İpekli kumaşları ve perdeleri yıkamak için programı 4 (tuşa 2 kez basınız) seçiniz ve opsiyonunun “NARİN” seviyesini ayarlayınız. Yıka & Kurut: kısa sürede hafif kirli çamaşırları (Pamuklu ve Sentetik) yıkamak ve kurutmak için, 7 programını kullanınız. Bu çevrim 45 dakika içerisinde 1 kg’a kadar çamaşırı yıkamak ve kurutmak için kullanılabilir.En iyi sonucu almak için, sıvı deterjan kullanın ve kol, yaka ve lekeleri çitileyin.

Yük dengeleme sistemi

Aşırı titremenin engellenmesi ve yükün düzenli dağılması için her sıkma devrinden önce iç sepet normal yıkama hızından biraz daha hızlı döner. Farklı şekillerde çamaşırları makineye doldurduktan sonra yük dengeli hale gelmediyse makine daha yavaş bir sıkma devrini uygular. Yük çok dengesiz ise çamaşır makinesi sıkma devrini gerçekleştirmeden çamaşırları dağıtır. Yükün daha iyi yerleştirilmesi ve dengeli olması için küçük giysilerle büyük giysileri karıştırınız.

Arızalar ve onarımlar Çamaşır makinesi çalışmıyor olabilir. Teknik Servise başvurmadan önce (Teknik Servis bölümüne bakınız) aşağıdaki liste yardımıyla kolay çözülebilecek bir problem olup olmadığını kontrol ediniz.

Olası nedenler / Çözümler:

Çamaşır makinesi çalışmıyor.

• Fiş prize takılı değil veya tam temas etmiyor. • Evde elektrik yok.

Yıkama işlemi başlamıyor.

Makinanın kapağı tam kapanmamış. ON/OFFdüğmesine basılmamış. START/PAUSE düğmesine basılmamış. Su musluğu açık değil. Gecikmeli başlatmada bir gecikme süresi ayarlanmış.

Çamaşır makinesi su almıyor (Ekranda ‘’SU BAĞLANTISI YOK’’ yazısı görüntülenecektir).

Su besleme hortumu musluğa takılı değil. Hortum bükülmüş. Su musluğu açık değil. Evde su kesik. Basınç yetersiz. START/PAUSE düğmesine basılmamış.

Çamaşır makinesi devamlı su alıp veriyor.

• Tahliye hortumu yerden 65 ile 100 cm arasında yerleştirilmemiş (bkz. “Montaj”). • Tahliye hortumunun başı suya girmiş (bkz. “Montaj”). • Duvardaki tahliyenin hava boşluğu yok. Bu kontrollerden sonra olumlu sonuç alınamazsa, musluğu ve kapatıp, çamaşır makinesini durdurarak Servise haber veriniz. Daire, binanın üst katlarındaysa, sifon olayı meydana gelerek çamaşır makinesi devamlı su alıp, veriyor olabilir. Bu sorunun çözümü için piyasada sifon önleyici valflar satılmaktadır.

Çamaşır makinesi su boşaltmıyor veya santrifüj yapmıyor.

• Program su boşaltmayı öngörmüyor: bazı programlarda su boşaltma işlemini elle müdahale ederek başlatmak gerekir (bkz. “Programlar ve işlevler”). • Tahliye hortumu bükülmüş (bkz. “Montaj”). • Tahliye kanalı tıkalı.

Çamaşır makinesi santrifüj esnasında aşırı sarsılıyor.

• Hazne, çamaşır makinesinin montajı esnasında düzgün çözülmemiş (bkz. “Montaj”). • Çamaşır makinesinin bulunduğu zemin düz değil (bkz. “Montaj”). • Çamaşır makinesi mobilyalarla duvar arasında sıkışmış (bkz. “Montaj”).

Çamaşır makinesi su kaçırıyor.

• Su giriş hortumu tam sıkılmamış (bkz. “Montaj”). • Deterjan haznesi tıkanmış (temizlemek için bkz. “Bakım ve özen”). • Tahliye hortumu düzgün takılmamıº (bkz. “Montaj”).

MAKINE KİLİTLİ, ekran yanıp sönerek bir arıza oluştuğunu gösterir (ör. F-01, F-..).

• Makineyi kapatınız, prizden fişi çekiniz ve 1 dakika sonra tekrar açınız. Arıza çözülmüyorsa Teknik Servisine başvurunuz.

Aşırı köpük oluşuyor.

• Deterjan çamaşır makinesi için uygun değil (“çamaşır makinesi için”, elde yıkama ve çamaşır makinesi için” veya benzer ibareler olmalıdır). • Aşırı doz kullanıldı.

Çamaşır makinesi kurutmuyor.

• Fiþ prize takýlý deðil veya tam temas etmiyor. • Evde elektrik yok. • Makinanýn kapaðý tam kapanmamýþ. • Gecikmeli baþlatmada bir gecikme süresi ayarlanmýþ. • KURUTMA düðmesi (OFF) pozisyonunda.

195131208.00 02/2015 - Xerox Fabriano

TR Servise başvurmadan önce: • Servise başvurmadan çözülebilecek bir ariza olup olmadığını kontrol ediniz (“Arızalar ve onarımlar” bölümüne bakınız); • Programı tekrar başlatarak, sorunun çözülüp çözülmediğini görünüz; • Aksi takdirde, garanti belgesinde belirtilen telefon numaralarından teknik servisi arayınız.

! Kesinlikle, yetkili olmayan tamircilere müracaat etmeyiniz. Şunları bildiriniz: • arıza tipini; • cihazın modeli (Mod.); • seri numarası (S/N). Bu bilgiler, çamaşır makinesinin arkasındaki plakada bulunurlar. Cihazın ömrü 10 yıldır. Tüm Türkiye’de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakım Ürünlerimiz ve Garanti ile ilgili bilgi için: 0 212 444 50 10 Tüketicinin Hakları Tüketicinin Korunması Hakkındaki Kanun’un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin orantısız güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanacaktır. Tüketiciler, çıkabilecek sorunlar için şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

İthalatçı Firma: Indesit Company Beyaz Eşya PAZARLAMA A.Ş. Balmumcu Cad. Karahasan Sok. No: 11, 34349 – Balmumcu Beşiktaş – İstanbul Tel: (0212) 355 53 00 72
