GEBRUIKSAANWIJZING FDD 9640B EU HOTPOINT

Gebruiksaanwijzing WASDROOGMACHINE

! Dit symbool herinnert u eraan om deze gebruikshandleiding te lezen.

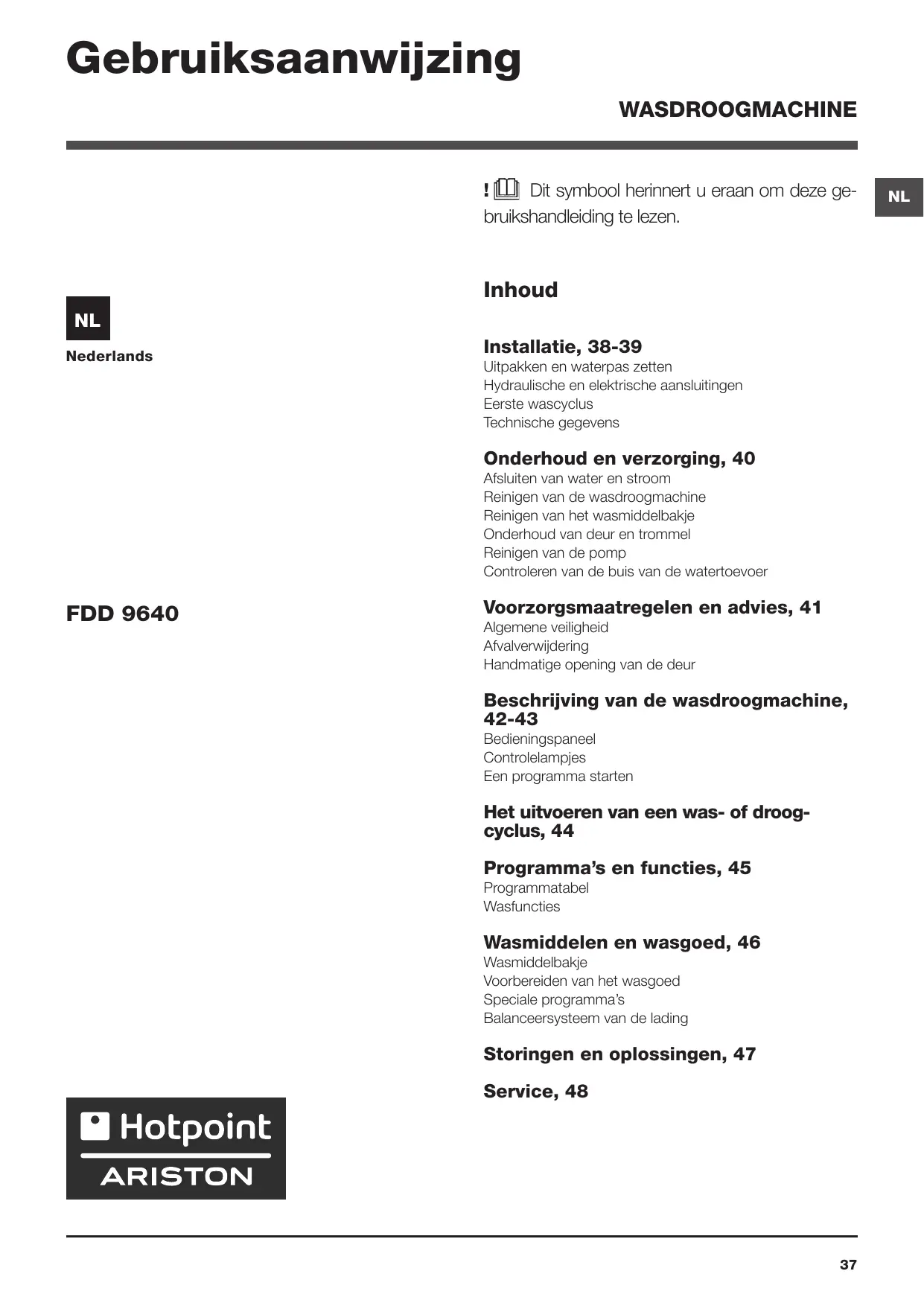

Inhoud NL Nederlands

Installatie, 38-39 Uitpakken en waterpas zetten Hydraulische en elektrische aansluitingen Eerste wascyclus Technische gegevens

Onderhoud en verzorging, 40 Afsluiten van water en stroom Reinigen van de wasdroogmachine Reinigen van het wasmiddelbakje Onderhoud van deur en trommel Reinigen van de pomp Controleren van de buis van de watertoevoer

Voorzorgsmaatregelen en advies, 41 Algemene veiligheid Afvalverwijdering Handmatige opening van de deur

Beschrijving van de wasdroogmachine, 42-43 Bedieningspaneel Controlelampjes Een programma starten

Het uitvoeren van een was- of droogcyclus, 44 Programma’s en functies, 45 Programmatabel Wasfuncties

Wasmiddelen en wasgoed, 46 Wasmiddelbakje Voorbereiden van het wasgoed Speciale programma’s Balanceersysteem van de lading

Storingen en oplossingen, 47 Service, 48

! Het is belangrijk deze handleiding te bewaren voor latere raadpleging. In het geval u het apparaat verkoopt, of u verhuist, moet het boekje bij de wasdroogmachine blijven zodat de nieuwe gebruiker de functies en betreffende raadgevingen kan doornemen. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Een correcte nivellering geeft de machine stabiliteit en voorkomt trillingen, lawaai en het zich verplaatsen van de automaat tijdens de werking. In het geval van vloerbedekking of een tapijt regelt u de stelvoetjes zodanig dat onder de wasmachine genoeg plaats is voor ventilatie.

Uitpakken en waterpas zetten

Aansluiting van de watertoevoerbuis

Uitpakken 1. De wasdroogmachine uitpakken. 2. Controleer of de wasdroogmachine geen schade heeft geleden gedurende het vervoer. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar. 3 . Ve r w i j d e r d e 4 schroeven die het apparaat beschermen tijdens het vervoer en de rubberen ring met bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding). 4. Sluit de openingen af met de bijgeleverde plastic doppen. 5. Bewaar alle onderdelen: mocht de wasdroogmachine ooit worden vervoerd, dan moeten deze weer worden aangebracht. ! Het verpakkingsmateriaal is geen speelgoed voor kinderen.

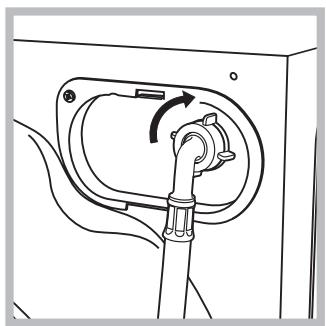

Hydraulische en elektrische aansluitingen 1. Sluit de toevoerbuis aan op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding). Voordat u de wasdroogmachine aansluit moet u het water laten lopen totdat het helder is. 2. Verbind de watertoevoerbuis aan de wasdroogmachine door hem op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie afbeelding).

3. Let erop dat er geen knellingen of kronkels in de buis zijn.

! De waterdruk van de kraan moet zich binnen de waarden van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast).

1. Installeer de wasdroogmachine op een rechte en stevige vloer en laat hem niet steunen tegen een muur, meubel of dergelijke.

! Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur.

2. Als de vloer niet volledig horizontaal is kunt u de onregelmatigheid opheffen door de stelvoetjes aan de voorkant losser of vaster te schroeven (zie afbeelding); de inclinatiehoek, gemeten ten opzichte van het werkvlak, mag de 2° niet overschrijden. 38

! Gebruik nooit tweedehands buizen. ! Gebruik de buizen die bij het apparaat worden geleverd.

Aansluiting van de afvoerbuis

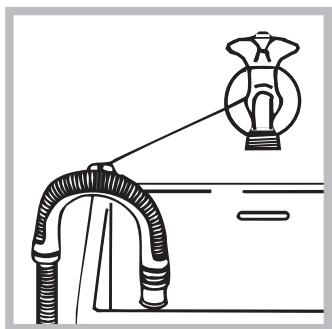

Verbind de buis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur tussen de 65 en 100 cm van de grond

af of hang hem aan de rand van een wasbak of badkuip, en bind de bijgeleverde steun aan de kraan (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen. ! Gebruik nooit verlengstukken voor de buis; indien dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke buis en mag hij niet langer zijn dan 150 cm. Elektrische aansluiting Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat: • het stopcontact geaard is en voldoet aan de geldende normen; • het stopcontact het maximum vermogen van de wasdroogmachine kan dragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast); • de spanning zich bevindt tussen de waarden die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast); • de contactdoos geschikt is voor de stekker van de wasdroogmachine. Indien dit niet zo is moet de stekker of het stopcontact vervangen worden. ! De machine mag alleen binnenshuis op een vorstvrije en droge plek worden geïnstalleerd om elektronische schade door bevriezing of condensatie te voorkomen. ! Als de wasdroogmachine is geïnstalleerd moet het stopcon tact gemakkelijk te bereiken zijn. ! Gebruik geen verlengsnoeren of dubbelstekkers. ! Het snoer mag niet gebogen of samengedrukt worden. ! De voedingskabel mag alleen door een bevoegde installateur worden vervangen.

Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

Eerste wascyclus Na de installatie en voor u de wasautomaat in gebruik neemt, dient u een wascyclus uit te voeren met wasmiddel maar zonder wasgoed, op het programma wasmachine reinigen (zie “Reinigen van de wasautomaat”).

Technische gegevens Model

breedte cm 59,5 hoogte cm 85 diepte cm 60,5 van 1 tot 9 kg voor het wassen; Vermogen van 1 tot 6 kg voor het drogen; Elektrische zie het typeplaatje met de a a n s l u i t i n - technische eigenschappen dat gen op het apparaat is bevestigd Aansluiting max. druk 1 MPa (10 bar) waterleiding min. druk 0,05 MPa (0,5 bar) Inhoud trommel 62 liters Snelheid tot 1400 toeren per minuu centrifuge wassen: programma 2; temperatuur 60°C (2e druk op de toets); uitgevoerd met 9 kg lading. drogen: het drogen van de Controlekleinste lading (3kg) moet programworden uitgevoerd door het ma’s volselecteren van het droognigens de veau “EXTRA”. De lading reglement moet bestaan uit 3 lakens, 2 EN 50229 kussensloop en 1 handdoek; het drogen van het overgebleven wasgoed moet worden uitgevoerd door het droogniveau “EXTRA” te selecteren. Afmetingen

Deze apparatuur voldoet aan de volgende CE voorschriften: - 2004/108/CE (Elektromagnetische compatiabiliteit) - 2012/19/EU - WEEE - 2006/95/CE (Laagspanning)

NL Onderhoud en verzorging

NL Afsluiten van water en stroom

Onderhoud van deur en trommel

• Sluit na iedere wasbeurt de kraan af. Hiermee beperkt u slijtage van de waterinstallatie van de wasmachine en voorkomt u lekkage. • Sluit altijd eerst de stroom af voordat u de wasdroogmachine gaat schoonmaken en gedurende onderhoudswerkzaamheden.

• Laat de deur altijd op een kier staan om nare luchtjes te vermijden.

Reinigen van de wasdroogmachine • De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen. • De wasdroogmachine beschikt over een programma “WASMACHINE REINIGEN” voor het reinigen van de binnenkant van de automaat. Dit moet worden uitgevoerd als de automaat volledig leeg is. Het wasmiddel (circa 10% van de hoeveelheid die wordt aanbevolen voor een niet zo vuile was) of de speciale reinigingsmiddelen voor wasautomaten kunnen worden gebruikt als hulpmiddelen tijdens dit wasprogramma. We raden u aan dit reinigingsprogramma elke 40 wascycli uit te voeren. Om dit programma te activeren drukt u tegelijkertijd 5 sec. op de toetsen A en B (zie afb.). Het programma start automatisch en heeft een duur van circa 70 minuten. Om de cyclus te beëindigen drukt u op de toets START/PAUSE.

A B Reinigen van het wasmiddelbakje Verwijder het bakje door het op te lichten en naar voren te trekken (zie afbeelding). Was het onder stromend water. Dit moet u regelmatig doen.

Reinigen van de pomp De wasdroogmachine is voorzien van een zelfreinigende pomp en hoeft dus niet te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen. ! Verzeker u ervan dat de wascyclus klaar is en haal de stekker uit het stopcontact. Toegang tot het voorvakje: 1. verwijder het afdekpaneel aan de voorkant van de wasdroogmachine met behulp van een schroevendraaier (zie afbeelding);

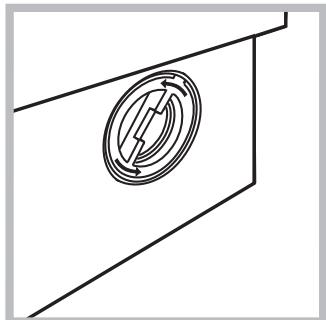

2. draai het deksel eraf, tegen de klok in (zie afbeelding): het is normaal dat er een beetje water uit komt;

3. maak de binnenkant goed schoon; 4. schroef het deksel er weer op; 5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Controleren van de buis van de watertoevoer Controleer minstens eenmaal per jaar de slang van de watertoevoer. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken. ! Gebruik nooit tweedehands buizen.

Voorzorgsmaatregelen en advies ! De wasmachine is ontworpen en geproduceerd volgens

de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen.

• Dit apparaat is uitsluitend ontworpen voor huishoudelijk niet-professioneel gebruik.

• Dit apparaat mag alleen door kinderen van 8 jaar en ouder, door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of met onvoldoende ervaring of kennis worden gebruikt, mits ze worden begeleid, of wanneer zij toereikende instructies hebben gekregen betreffende het veilige gebruik van het apparaat en mits zij op de hoogte zijn van de betreffende gevaren. Kinderen mogen niet met het apparaat spelen. Onderhoud en reiniging mogen niet door kinderen zonder supervisie worden uitgevoerd. - Geen ongewassen kledingstukken drogen. - Kleding die bevuild is met stoffen zoals kookolie, aceton, alcohol, benzine, kirosine, vlekkenverwijderaar, terpentine, was en stoffen om was te verwijderen moet met een grotere hoeveelheid wasmiddel in warm water gewassen worden alvorens de kleding in de wasdroger te drogen. - Voorwerpen zoals schuimrubber, douchemutsen, waterdichte stoffen, artikelen met een rubberen kant en kleding of kussens die onderdelen van schuimrubber bevatten mogen niet in de wasdroger gedroogd worden. - Wasverzachter en gelijksoortige producten moeten overeenkmostig de instructies van de fabrikant gebruikt worden. - Het laatste deel van een droogcyclus wordt uitgevoerd zonder warmte (koelcyclus) om te zorgen dat de artikelen niet beschadigd worden. LET OP: Stop de wasdroger nooit voordat het droogprogramma beeindigd is. In dit geval snel al het wasgoed uit de droger halen en het wasgoed ophangen om het snel te laten drogen. • Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten. • Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker zelf beet te pakken. • Raak het afvoerwater niet aan aangezien het zeer heet kan zijn. • Forceer nooit de deur van de Wasdroogmachine: het veiligheidsmechanisme dat een ongewild openen van de deur voorkomt, kan beschadigd worden. • Probeer in geval van storingen nooit zelf de interne mechanismen van de Wasdroogmachine te repareren. • Zorg ervoor dat kleine kinderen niet te dicht bij de machine komen als deze in werking is. • Als het apparaat verplaatst moet worden doe dit dan met twee of drie personen tegelijk en heel voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar. • Voordat u het wasgoed in de automaat laadt, moet u controleren of hij leeg is. • De glazen ruit wordt warm gedurende het drogen.

• Droog geen wasgoed dat met ontvlambare oplosmiddelen is gewassen (b.v. trieline). • Droog geen schuimrubber of elastomeren of kledingstukken met rubberen opschriften e.d.

• Controleer dat gedurende het drogen de waterkraan open is.

• Kinderen van 3 jaar of minder mogen niet dicht bij de droger komen, tenzij onder constant toezicht.

• Verwijder alle voorwerpen, zoals aanstekers en lucifers, uit de zakken. Afvalverwijdering

• Het wegdoen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden. • De Europese Richtlijn 2012/19/EU - WEEE over Vernietiging van Electrische en Electronische Apparatuur, vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Handmatige opening van de deur

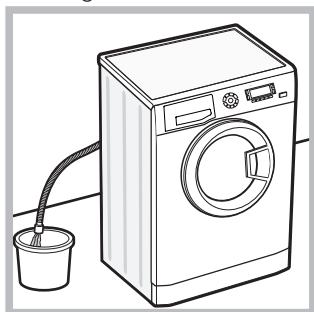

Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen: 1. haal de stekker uit het stopcontact. 2. controleer dat het waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten lopen door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding. 20

3. verwijder het afdekpaneel aan de voorkant van de wasdroogmachine met behulp van een schroevendraaier (zie afbeelding).

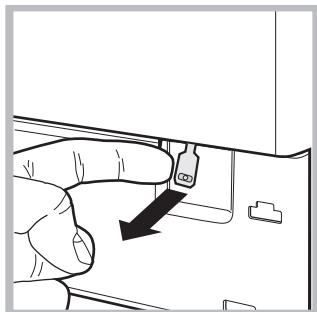

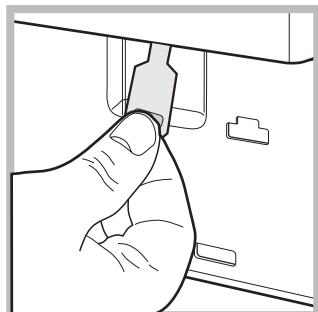

4. trek het lipje dat wordt aangegeven in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden en open tegelijkertijd de deur. 5. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt. 41

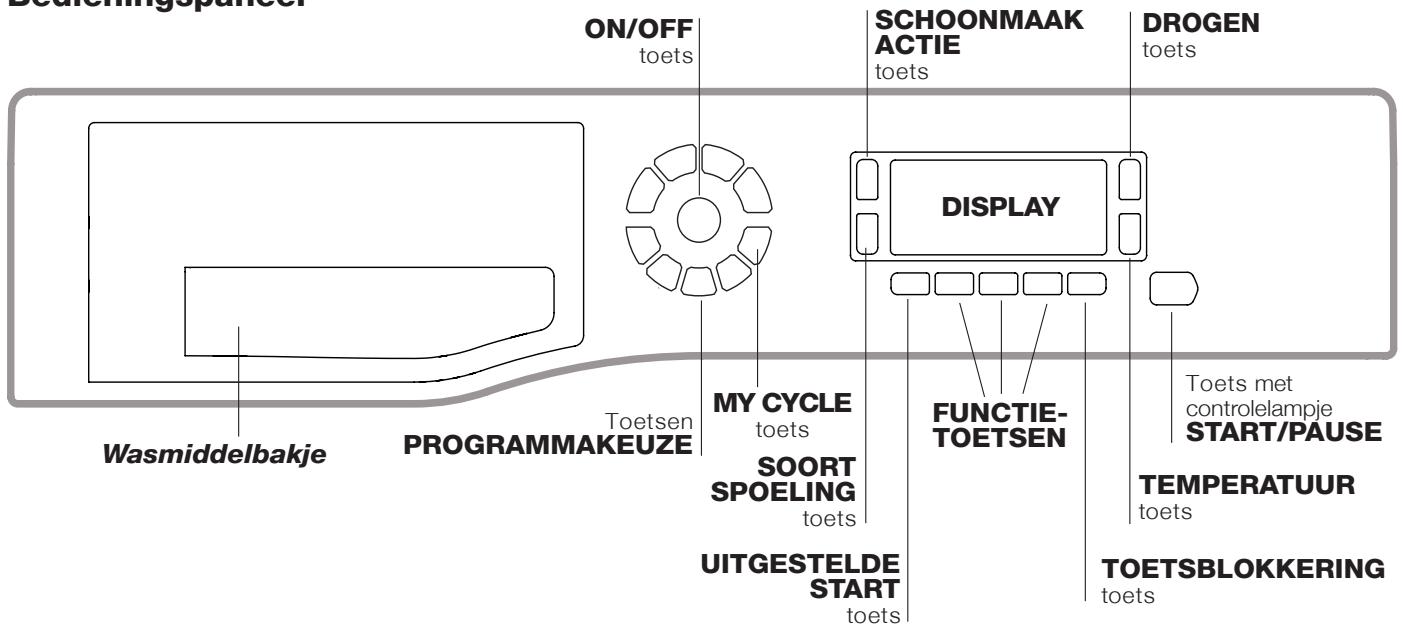

NL Beschrijving van de wasdroogmachine

UITGESTELDE START toets

Wasmiddelbakje: voor wasmiddelen en wasversterkers (zie “Wasmiddelen en wasgoed”). Toets ON/OFF : druk even op de toets om de wasdroogmachine aan of uit te zetten. Het groene START/PAUSE controlelampje dat langzaam knippert geeft aan dat de wasdroogmachine aanstaat. Om de wasdroogmachine tijdens de wascyclus uit te zetten moet u de toets iets langer, circa 3 seconden, ingedrukt te houden. Als u de toets kort, of per ongeluk indrukt zal de wasdroogmachine niet uitgaan. Als u de wasdroogmachine tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd. Toetsen PROGRAMMAKEUZE: voor het instellen van het gewenste programma (zie “Programmatabel”). Toets MY CYCLE: druk op deze toets om de wascyclus en uw persoonlijke instellingen op te slaan. Om een voorheen opgeslagen wascyclus te starten drukt u op de toets MY CYCLE. FUNCTIETOETSEN: druk op de toets om de gewenste functie te selecteren. Op het display gaat het bijbehorende controlelampje aan. Toets SCHOONMAAK ACTIE : druk op deze toets om de gewenste wasintensiteit te kiezen. Toets SOORT SPOELING gewenste spoeling te kiezen. Toets DROGEN droging.

: druk op deze toets om de

: voor het instellen van de gewenste

Toets TEMPERATUUR : druk hierop om de temperatuur te verlagen: de waarde wordt op het display aangegeven.

Toets met controlelampje

FUNCTIETOETSEN START/PAUSE TEMPERATUUR toets

TOETSBLOKKERING toets

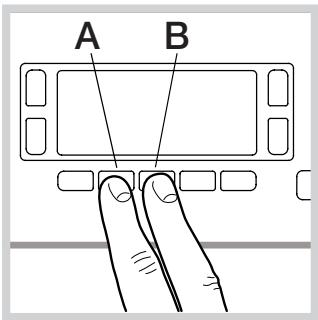

Toets TOETSBLOKKERING : om de blokkering van het bedieningspaneel te activeren dient u de toets circa 2 seconden lang ingedrukt te houden. Het ontstoken symbool geeft aan dat het bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programma’s worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen. Om de blokkering van het bedieningspaneel te deactiveren dient u de toets circa 2 seconden lang ingedrukt te houden. Toets UITGESTELDE START : druk hierop om een uitgestelde start van het gekozen programma in te stellen. De vertraging wordt door het display aangegeven. Toets met controlelampje START/PAUSE: als het groene controlelampje langzaam knippert, moet u op de toets drukken om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt PAUSEren drukt u nogmaals op de toets; het controlelampje wordt oranje en gaat knipperen. Als het symbool niet aan is kunt u de deur openen. Om het programma te hervatten drukt u opnieuw op de toets. Stand- by modus Deze wasdroogmachine beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na 30 minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de ON/OFF toets en wacht tot de wasdroogmachine weer aangaat.

Gebruik in off-mode: 0,5 W Gebruik in Left-on: 8 W Display

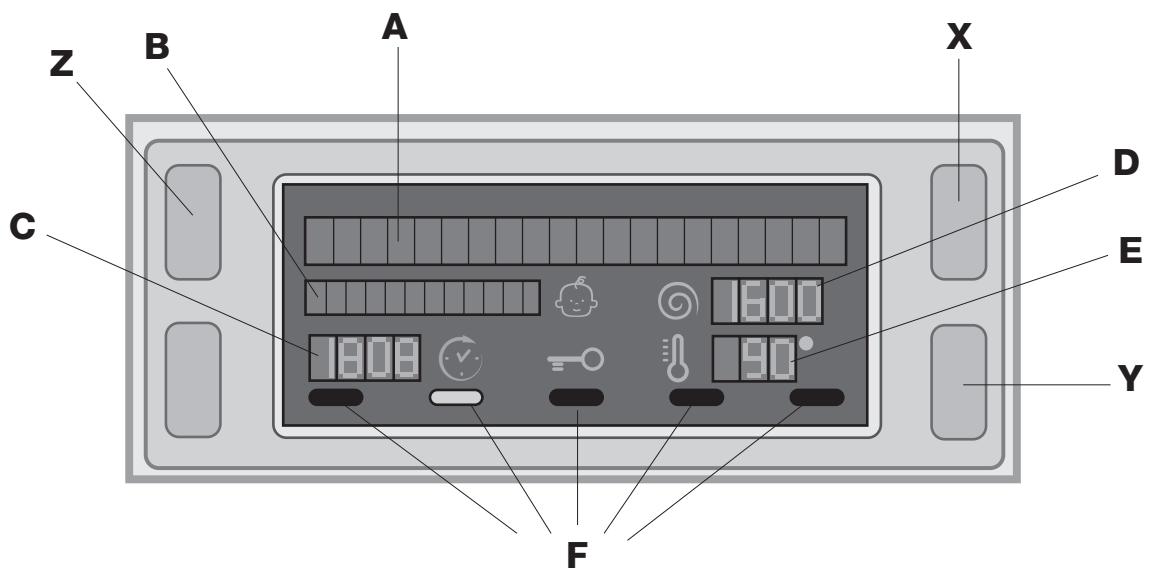

Z B NL A X D C E Y F Het display is nodig om de wasdroogmachine te programmeren en geeft meerdere soorten informatie. In de twee bovenste vakken A en B verschijnen het geselecteerde was- of droogprogramma, de lopende wasfase (het droogniveau of de geselecteerde droogtijd) en alle aanwijzingen met betrekking tot het verloop van het wasprogramma. In het vak C verschijnt de resterende tijd tot het einde van de wascyclus. Indien een UITGESTELDE START is geselecteerd verschijnt de resterende tijd tot aan de start van het geselecteerde wasprogramma. In het vak D verschijnt het maximale centrifugetoerental dat het apparaat kan uitvoeren bij het ingestelde programma. Als het programma geen centrifuge voorziet dan zal er in dit vak niets verschijnen. In het vak E verschijnt de maximale temperatuur die u kunt selecteren bij het ingestelde programma. Als het programma geen instelling van de temperatuur voorziet dan zal er in dit vak niets verschijnen. De controlelampjes F hebben betrekking tot de functies en zullen aangaan als de geselecteerde functie compatibel is met het ingestelde programma. Symbool Deur geblokkeerd Het symbool geeft aan dat de deur is geblokkeerd om ongewild openen te vermijden. Om schade te voorkomen moet u wachten tot het symbool uitgaat voordat u de deur van de wasdroogmachine opent. N.B.: als de functie UITGESTELDE START actief is kunt u de deur niet openen. Om hem toch te openen zet u het apparaat op PAUSE door middel van de START/PAUSE toets.

! Wanneer u het apparaat voor het eerst aanzet kunt u een taal selecteren en zal op het display automatisch het menu taal selecteren verschijnen. Om de gewenste taal te selecteren drukt u op de toetsen X en Y. Om uw keuze te bevestigen drukt u op de toets Z. Als u van taal wilt veranderen, schakelt u de wasdroogmachine uit en drukt u tegelijkertijd op de toetsen X, Y, Z, totdat u een geluidssignaal hoort. Nu zal opnieuw het menu voor de taalselectie verschijnen.

Het uitvoeren van een wascyclus NL

1. DE Wasdroogmachine AANZETTEN. Druk op de toets , op het display verschijnt de tekst AANZETTEN. Het groene controlelampje START/PAUSE zal langzaam knipperen. 2. HET WASGOED INLADEN. Open de deur. Laad het wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden aangegeven in de programmatabel op de volgende bladzijde. 3. WASMIDDEL DOSEREN. Trek het bakje naar buiten en doe het wasmiddel in de speciale bakjes, zoals aangegeven in “Wasmiddelen en wasgoed”. 4. SLUIT DE DEUR. 5. KIES HET PROGRAMMA. Druk op een van de toetsen van de PROGRAMMAKEUZE om het gewenste programma te selecteren. De naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op het display verschijnt de duur van de cyclus. 6. DE WASCYCLUS AANPASSEN. Druk op de speciale toetsen: Wijzigen van de temperatuur. De wasdroogmachine selecteert automatisch de maximale temperatuur die voor het ingestelde programma gelden. Deze maximum waarden kunnen niet worden overschreden. Door op de toets te drukken kunt u de temperatuur langzaamaan verlagen, tot aan de koude wascyclus “OFF”. Als u nogmaals op de toetsen drukt zult u op de maximaal toegestane waarden terugkeren.

! Uitzondering: als u het programma 2 (40°C) (1e druk op de selecteert kunt u de temperatuur tot op 90° instellen.

Een uitgestelde start instellen. Om de uitgestelde start van het gekozen programma in te stellen drukt u op de betreffende toets totdat u de gewenste vertraging heeft bereikt. Als deze optie is geactiveerd verschijnt op het display het symbool . Om de uitgestelde start te annuleren drukt u net zolang op de toets tot op het display de tekst OFF verschijnt. Het drogen instellen. Door een of meerdere malen op de toets te drukken stelt u de gewenste droogstand in. Er zijn twee mogelijkheden: A - Aan de hand van het gewenste droogniveau: Strijk: geschikt voor wasgoed dat naderhand moet worden gestreken. De overgebleven vochtigheid zal de vouwen verzachten en het verwijderen ervan vergemakkelijken. Hanger: ideaal voor die kledingstukken die geen volledige droging nodig hebben. Kast: geschikt voor wasgoed dat direct in de kast kan worden gelegd, zonder te worden gestreken. Extra: geschikt voor wasgoed dat volledig droog moet zijn, zoals handdoeken en badjassen. B - Op tijdsbasis: van 20 tot 180 minuten. Als in een uitzonderlijk geval de lading wasgoed voor wassen en drogen meer is dan het toegestane maximum, dan voert u eerst het wassen uit. Aan het einde hiervan verdeelt u de lading en laadt u één gedeelte in de trommel. Volg nu de aanwijzingen voor het uitvoeren van “Alleen drogen”. Herhaal deze handelingen met de rest van de lading. Aan het einde van de droogcyclus wordt altijd een afkoeltijd ingezet. Alleen drogen Selecteer met de programmaknop een droogniveau ( - ) aan de hand van het type materiaal. Het is ook mogelijk het gewenste niveau of de tijd van het drogen in te stellen met de toets DROGEN . Als u met de programmaknop het droogniveau katoen selecteert en u op de toets “Eco” drukt, zal er een automatische droging plaatsvinden waarmee u een aanzienlijke energiebesparing bereikt. Dit gebeurt dankzij een optimale combinatie van de luchttemperatuur en de duur van de cyclus. Op het display verschijnt het droogniveau “Eco. De gewenste wasintensiteit te kiezen. Met de optie kunt u het wasprogramma optimaliseren op basis van de vuilgraad van het wasgoed en de gewenste wasintensiteit. Selecteer het wasprogramma, de cyclus wordt automatisch ingesteld op het niveau “Normaal”, dat geoptimaliseerd is voor middelmatig vuile was (deze instelling geldt niet voor de cyclus “Wol” die automatisch wordt ingesteld op het niveau “Delicaat”).

Voor zeer vuile was drukt u op de toets totdat u het niveau “Super Wash” bereikt. Dit niveau garandeert een kwalitatief zeer hoog wasresultaat dankzij het gebruik van een grotere hoeveelheid water in de beginfase van de cyclus, en een grotere mechanische beweging van de trommel. Hierdoor worden zelfs de hardnekkigste vlekken verwijderd. Kan met of zonder bleekmiddel gebruikt worden. Als u bleekmideel wil toevoegen plaatst u het bijgeleverde bakje 4 in vakje 1. Schenk het bleekmiddel en zorg ervoor nooit het “max” niveau, aangegeven op de centrale spil, te overschrijden (zie fig. op pag. 46). Voor niet zo vuile was of voor een voorzichtigere behandeling van het wasgoed drukt u op de toets totdat u het niveau “Delicaat” bereikt. Deze cyclus zorgt voor een beperktere mechanische beweging waardoor fijne was perfect kan worden gewassen. Indien het niet mogelijk is de bestaande afregeling in te stellen of te wijzigen, verschijnt op het display de tekst “Niet Actief”. Het soort spoeling instellen.

Met de optie kunt u het type spoeling selecteren voor een maximale zorg van de gevoelige huid. De eerste keer dat u op de toets drukt selecteert u het niveau “Extra spoelen” waarmee een extra spoelcyclus wordt ingesteld om alle sporen van wasmiddel te verwijderen. De tweede keer dat u op de toets drukt selecteert u het niveau “Gevoelige Huid” waarmee u twee extra spoelcycli instelt. Dit wordt aangeraden voor de gevoeligere huid. Door drie keer op de toets te drukken stelt u het niveau “Anti-allergie” in, waarmee u 3 aanvullende spoelbeurten kunt selecteren, naast de standaard spoelbeurten van de cyclus. Als u de optie activeert met cycli op een temperatuur van 40° kunt u de belangrijkste allergenen zoals katten- en hondenhaar en stuifmeel verwijderen. Bij cycli met temperaturen van meer dan 40° bereikt u een zeer goed anti-allergie beschermingsniveau. Druk nogmaals op deze toets om terug te keren naar het type “Normaal spoelen” spoeling. Indien het niet mogelijk is de bestaande afregeling in te stellen of te wijzigen, verschijnt op het display de tekst “Niet Actief”.

De eigenschappen van de cyclus wijzigen. • Druk op de toets om de functie te activeren. Het controlelampje dat bij de toets hoort gaat aan. • Druk nogmaals op de toets om de functie te deactiveren. Het controlelampje gaat uit. ! Als de gekozen functie niet geschikt is voor het ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd. ! Als de geselecteerde functie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het controlelampje van de geactiveerde functie zal aangaan. ! De functies kunnen van invloed zijn op de aanbevolen washoeveelheid en/of de duur van de cyclus. 7. HET PROGRAMMA STARTEN. Druk op de toets START/ PAUSE. Het betreffende controlelampje zal aangaan met een groen licht en de deur wordt geblokkeerd (het symool DEUR GEBLOKKEERD is aan). Tijdens het wassen zal op het display de naam van de lopende wasfase verschijnen. Om een programma te wijzigen terwijl de cyclus bezig is moet u de wasdroogmachine pauzeren door middel van de toets START/ PAUSE (het controlelampje START/PAUSE gaat langzaam knipperen met een oranje licht); selecteer daarna de gewenste cyclus en druk opnieuw op de toets START/PAUSE. Om de deur te openen terwijl de cyclus bezig is, drukt u op de START/ PAUSE toets. Als het symbool DEUR GEBLOKKEERD uit is kunt u de deur openen. Druk nogmaals op de START/PAUSE toets om het programma te hervatten vanaf het punt dat het werd onderbroken. 8. EINDE VAN HET PROGRAMMA. De tekst “EINDE CYCLUS” verschijnt op het display. Als het symbool DEUR GEBLOKKEERD uitgaat kunt u de deur openen. Open het deurtje, laad het wasgoed uit en schakel het apparaat uit. ! Als u een reeds gestarte cyclus wilt annuleren drukt u langere tijd op de toets . De cyclus wordt onderbroken en het apparaat gaat uit.

Programma’s en functies NL Maximale Temp (°C)

Bleekmiddel Wasverzachter

Beschrijving van het Programma

2 Katoen (1e druk op de toets): niet zo vuile witte en bonte fijne was. 2 2 2 3

Eco Katoen 60°C (2e druk op de toets) (1): zeer vuile wit en kleurecht bont wasgoed. Eco Katoen 40°C (2e druk op de toets) (2): niet zo vuile witte en bonte fijne was. Katoen 20°C (3e druk op de toets): niet zo vuile witte en bonte fijne was. Synthet. Resistent: zeer vuile kleurvaste bonte was.

4 Woolmark Platinum (Wol) (1e druk op de toets): voor wol, kasjmier, etc. 4 Fijne Was (2e druk op de toets)

M Geheugen (My Cycle): maakt het memoriseren van ieder soort wassen mogelijk. 6 Snelle was 30’: voor het snel opfrissen van niet zo vuil wasgoed (niet geschikt voor

8 Synthetisch Droog (2e druk op de toets)

8 Wol Droog (3e druk op de toets)

Centrifuge (1e druk op de toets)

Spoelen (2 druk op de toets)

Waterafvoer (3e druk op de toets)

wol, zijde en handwas).

7 Was & Droog 8 Katoen Droog (1e druk op de toets)

U kunt de duur van de wasprogramma’s op het display controleren.

1 Vlekkenverwijdering (1e druk op de toets) 1 Anti Vleck Snel (2e druk op de toets)

De duur van de cyclus die wordt aangegeven op het display of op de gebruiksaanwijzing is een geschatte waarde die wordt gecalculeerd bij standaard omstandigheden. De effectieve tijd kan variëren aan de hand van talloze factoren zoals temperatuur en druk van de watertoevoer, de kamertemperatuur, de hoeveelheid wasmiddel, de hoeveelheid en type lading, de balancering van de was en de geselecteerde aanvullende opties.

Voor alle Test Institutes: 1) Controleprogramma volgens de reglement EN 50229: stel het programma 2 in op 60°C (2e druk op de toets). 2) Programma katoen lang: stel het programma 2 in op 40°C (2e druk op de toets).

Wasfuncties ! Als de gekozen functie niet geschikt is voor het ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd. ! Als de geselecteerde functie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het controlelampje van de geactiveerde functie zal aangaan.

Eco De functie Eco draagt bij aan energiebesparing door het voor het wassen van het wasgoed niet te verwarmen: een voordeel voor zowel het milieu als de energierekening. De versterkte werking en het geoptimaliseerde waterverbruik garanderen uitstekende resultaten met een gelijke gemiddelde tijdsduur als een standaardcyclus. Om betere wasresultaten te verkrijgen, wordt het gebruik van een vloeibaar wasmiddel aanbevolen.

Snelle was Als u deze optie selecteert verkort u de duur van het programma tot aan 50%, aan de hand van de gekozen cyclus, en zorgt u als gevolg voor een aanzienlijke water- en energiebesparing. Gebruik deze cyclus voor niet zo vuil wasgoed.

Als u ook de functie drogen kiest zal aan het einde van de wascyclus automatisch een droogcyclus worden uitgevoerd die ook voor een aanzienlijke energiebesparing zal zorgen. Dit gebeurt dankzij een optimale combinatie van de luchttemperatuur en de duur van de cyclus. Op het display verschijnt het droogniveau “Eco”.

Door het drukken op deze toets vermindert de snelheid van de centrifuge.

Wasmiddelen en wasgoed

Een goed wasresultaat hangt ook af van de juiste dosis wasmiddel: te veel wasmiddel maakt het wassen niet beter. Het wasmiddel blijft aan de binnenzijde van de wasdroogmachine zitten en zorgt voor het vervuilen van het milieu. ! Gebruik nooit wasmiddelen voor handwas aangezien die te veel schuim vormen. Trek het laatje naar voren A B en giet het wasmiddel of de 3 wasversterker er als volgt in:

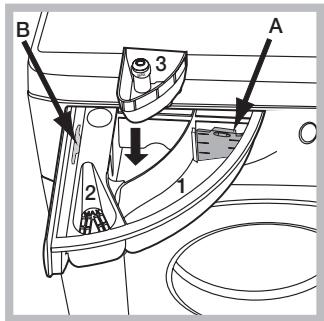

MAX Vak 1: Wasmiddel voor hoofdwas (poeder of vlo1 2 eibaar) Als u een vloeibaar wasmiddel gebruikt raden we u aan het bijgeleverde schotje A te gebruiken voor een correcte dosering. Voor het gebruik van poederwasmiddel doet u het schotje terug in de opening B. Vak 2: Wasversterkers (wasverzachter, enz.) De wasverzachter mag niet boven het roostertje uitkomen. Extra bakje 3: Bleekmiddel

Voorbereiden van het wasgoed • • •

Verdeel het wasgoed volgens: het soort stof / het symbool op het etiket. de kleuren: scheid de bonte was van de witte was. Leeg de zakken en controleer de knopen. Overschrijd het aangegeven gewicht, berekend voor droog wasgoed, nooit: zie “Programmatabel”.

Hoeveel weegt wasgoed?

1 laken 400-500 g. 1 sloop 150-200 g. 1 tafelkleed 400-500 g. 1 badjas 900-1200 g. 1 handdoek 150-250 g.

Speciale programma’s

Vlekkenverwijdering: dit programma is geschikt voor het wassen van zeer vuil kleurvast wasgoed. Het programma garandeert een hogere wasklasse dan de standaard klasse (klasse A). Meng tijdens dit programma nooit kleding van verschillende kleuren. We raden u aan waspoeder te gebruiken. We raden u aan hardnekkige vlekken voor te behandelen met wasversterkers. Als u een droogfunctie aan het einde van de wascyclus selecteert, wordt automatisch een droogcyclus uitgevoerd zoals in de buitenlucht zou plaatsvinden. De voordelen zijn het niet geel worden van de was door de zonnestralen en het grijs worden ervan als gevolg van de kleine stofdeeltjes die in de lucht aanwezig zijn. U kunt droogcycli alleen op niveaus instellen. We raden u aan het droogniveau “Hanger” te gebruiken. Anti Vleck Snel: het programma is ontwikkeld om kledingstukken met moeilijke vlekken die dezelfde dag gemaakt zijn in een uur te wassen. Het programma is geschikt voor bonte was van gemengde vezels. Er wordt een optimale bescherming gegarandeerd. Als u een droogfunctie aan het einde van de wascyclus selecteert, wordt automatisch een droogcyclus uitgevoerd zoals in de buitenlucht zou plaatsvinden. De voordelen zijn het niet geel worden van de was door de zonnestralen en 46

het grijs worden ervan als gevolg van de kleine stofdeeltjes die in de lucht aanwezig zijn. U kunt droogcycli alleen op niveaus instellen. We raden u aan het droogniveau “Hanger” te gebruiken. Katoen 20°C: ideaal voor een lading vuil katoen. De optimale prestaties, zelf met koud water, die kunnen worden vergeleken met een wascyclus op 40°C, worden gegarandeerd door een mechanische werking die de snelheid varieert met herhaaldelijke en zeer dicht op elkaar liggende piekvariaties. Wol (1e druk op de toets) - Woolmark Apparel Care - Green: de wascyclus “Wol” van deze wasmachine is goedgekeurd door de ‘Woolmark Company’ voor het wassen van wollen kleding die “met de hand” kan worden gewassen, mits de wascyclus wordt uitgevoerd volgens de aanwijzingen op het etiket van het kledingstuk en volgens de aanwijzingen van de fabrikant van deze wasmachine. (M1127)

Fijne was: gebruik het programma 4 (2e druk op de toets) voor het wassen van zeer fijne was met stras of pailetten. We raden u aan de kleding binnenstebuiten te draaien voor u hem wast en om kleine kledingstukken in het speciale zakje voor fijne was te stoppen. Voor een beter resultaat raden we u aan voor de fijne was een vloeibaar wasmiddel te gebruiken. Als u de droogfunctie uitsluitend op een tijdsbasis selecteert, zal aan het einde van de wascyclus een bijzonder fijne droogcyclus van start gaan, gekenmerkt door lichte bewegingen en door een qua temperatuur bijzonder gecontroleerde luchtstroom. De aanbevolen tijden zijn: 1 kg synthetische was --> 160 min. 1 kg synthetische en katoenen was --> 180 min. 1 kg katoenen was --> 180 min. De droogtegraad zal afhangen van de lading wasgoed en de samenstelling van het materiaal. Voor het wassen van zijden kleding of gordijnen selecteert u de cyclus 4 (2e druk op de toets) en stelt u het niveau “Delicaat” in van de optie . Was & droog: gebruik het programma 7 voor het snel wassen en drogen van kledingstukken (Katoen en Synthetisch) die niet zo vuil zijn. Als u deze cyclus selecteert kunt u tot aan 1 kg wasgoed wassen en drogen, in slechts 45 minuten. Gebruik voor de beste resultaten een vloeibaar wasmiddel. Behandel manchetten, kragen en vlekken eerst voor met een speciaal product.

Balanceersysteem van de lading

Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de wasdroogmachine de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasdroogmachine een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Storingen en oplossingen Het kan gebeuren dat de wasdroogmachine niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”) moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst.

NL Mogelijke oorzaken / Oplossing:

De wasdroogmachine gaat niet aan. • De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken. • Het hele huis zit zonder stroom. De wascyclus start niet.

De deur zit niet goed dicht. De ON/OFF toets is niet ingedrukt. De START/PAUSE toets is niet ingedrukt. De waterkraan is niet open. De uitgestelde start is ingesteld (zie “Het uitvoeren van een wascyclus”).

De wasdroogmachine heeft geen watertoevoer (Op het display verschijnt de tekst “GEEN WATER, CONTROLEER TOEVOER”).

De watertoevoerbuis is niet aangesloten op de kraan. De buis is gebogen. De waterkraan is niet open. Het hele huis zit zonder water. Er is onvoldoende druk. De START/PAUSE toets is niet ingedrukt.

De wasdroogmachine blijft water aan- en afvoeren.

• De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd (zie “Installatie”). • Het uiteinde van de afvoerbuis ligt onder water (zie “Installatie”). • De afvoer in de muur heeft geen ontluchting. Als na deze controles het probleem niet is opgelost, moet u de waterkraan dichtdraaien, de wasdroogmachine uitzetten en de Servicedienst inschakelen. Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een hevelingsprobleem voordoen, waarbij de wasdroogmachine voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop.

De wasdroogmachine voert het water niet af of centrifugeert niet.

• Het programma voorziet geen afvoer: bij enkele programma’s moet dit met de hand worden gestart (zie “Programma’s en functies”). • De afvoerbuis is gebogen (zie “Installatie”). • De afvoerleiding is verstopt.

De machine trilt erg tijdens het centrifugeren.

• De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie “Installatie”). • De wasdroogmachine staat niet goed recht (zie “Installatie”). • De wasdroogmachine staat te krap tussen meubels en muur (zie “Installatie”).

De wasdroogmachine lekt.

• De buis van de watertoevoer is niet goed aangeschroefd (zie “Installatie”). • Het wasmiddelbakje is verstopt (voor reiniging zie “Onderhoud en verzorging”). • De afvoerbuis is niet goed aangesloten (zie “Installatie”).

Het apparaat is geblokkeerd, het display knippert en er verschijnt een storingscode (bv.: F-01, F-..).

• Doe de wasdroogmachine uit en haal de stekker uit het stopcontact. Wacht circa 1 minuut en doe hem daarna weer aan. Als de storing voortzet, dient u de Servicedienst in te schakelen.

Er ontstaat teveel schuim.

• Het wasmiddel is niet bedoeld voor wasautomaten (er moet “voor wasdroogmachine”, “handwas en machinewas”, of dergelijke op staan). • U heeft teveel wasmiddel gebruikt.

De Wasdroogmachine droogt niet.

• De stekker is niet in het stopcontact of niet ver genoeg ingestoken om contact te maken. • Er is geen stroom. • De deur is niet goed dicht. • Uitgestelde start is ingesteld. • De DROOG toets staat op OFF. 47

NL Voordat u de Servicedienst inschakelt: • Controleer eerst of u het probleem zelf kunt oplossen (zie “Storingen en oplossingen”). • Start het programma opnieuw om te controleren of de storing is verholpen; • Als dit niet het geval is moet u contact opnemen met de erkende Technische Servicedienst via het telefoonnummer dat op het garantiebewijs staat.

! Wendt u nooit tot een niet erkende installateur. Vermeld: • het type storing; • het model van de machine (Mod.); • het serienummer (S/N). Deze informatie vindt u op het typeplaatje aan de achterkant van de wasdroogmachine en aan de voorzijde als u het deurtje opendoet.
