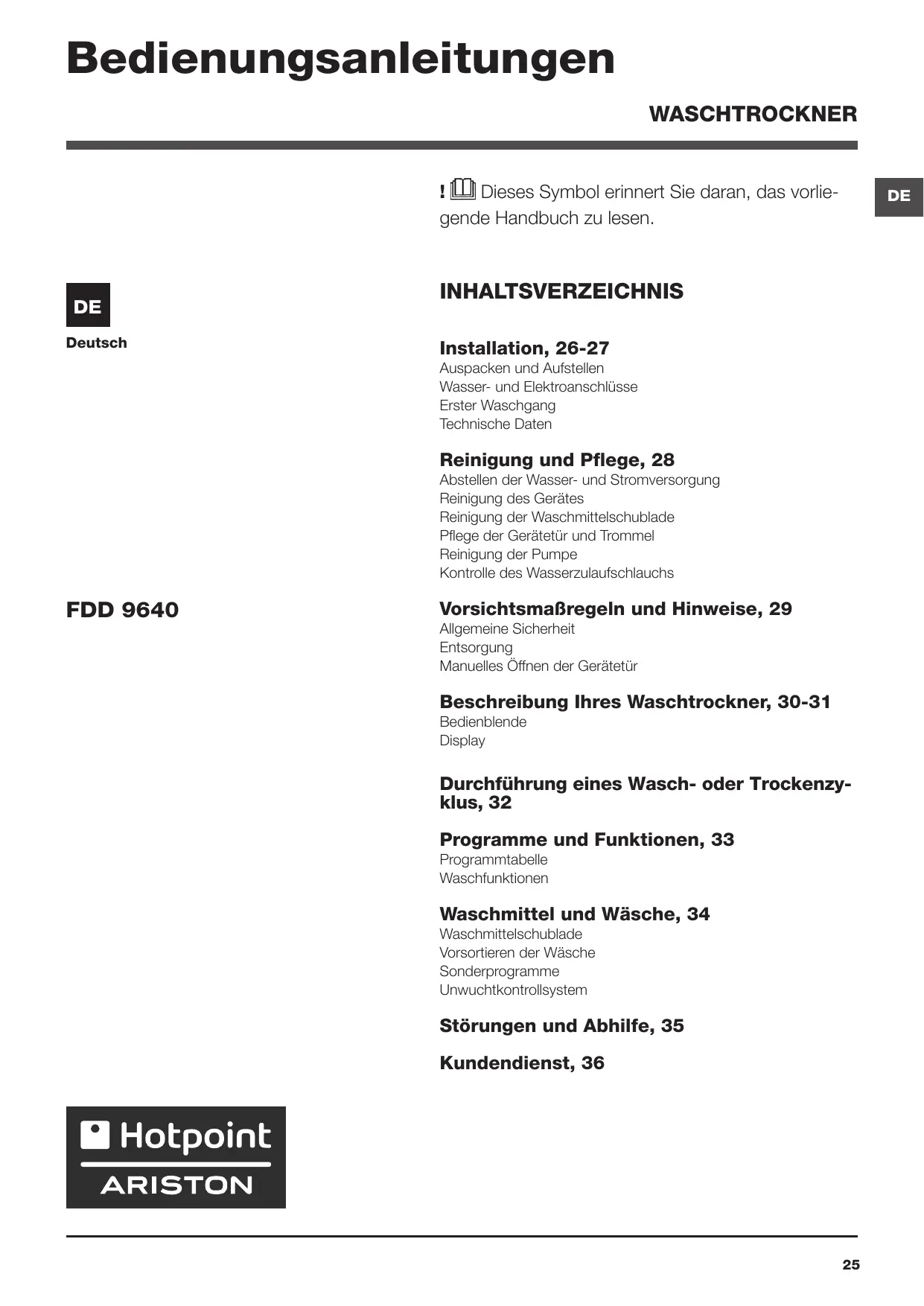

BEDIENUNGSANLEITUNG FDD 9640B EU HOTPOINT

! Dieses Symbol erinnert Sie daran, das vorlie-gende Handbuch zulesen.

DE

Deutsch

INHALTSVERZEICHNIS

Installation, 26-27

Auspacken und Aufstellen

Wasser- und Elektroanschlussse

Erster Waschgang

Technische Daten

Reinigung und Pflege, 28

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Geräteur und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

FDD 9640

Vorsichtsmaßregeln und Hinweise, 29

Allgemeine Sicherheit

Entsorgung

Manuelles Öffnen der Geräteür

Beschreibung Ihres Waschtrockner, 30-31

Bedienblende

Display

Durchführung eines Wasch- oder Trockenzyklus, 32

Programme und Funktionen, 33

Programmtabelle

Waschfunktionen

Waschmittel und Wäsche, 34

Waschmittelschublade

Vorsortieren der Wäsche

Sonderprogramme

Unwuchtkontrolsystem

Störungen und Abhilfe, 35

Kundendienst, 36

Hotpoint

ARISTON

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu konnen. Sorgen Sie dazu, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sieitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationenhinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschtrockner keine Transportschäden erlitten hat. Schließen Sie das Gerät im Falle einer Beschädigungitte nicht an und kontaktieren Sie ihren Handler.

1. Die 4 Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil und das entsprechende Abstandsstück abnehmen (siehe Abbildung).

2. Die LÖcher mittels der mitgelieferten Kunststoffstöpsel schreiben.

3. Sümmtliche Teile aufbewahren: Sollte der Waschtrockner erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschtrockner muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnlich anzulehnen.

1. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehender vorderen StellfuBe ausgegliedchen werden (siehe Abbildung), der auf der Arbeitsflache zu ermittelnde Neigungsgrad darf 2^

nicht überschreiben.

Eine prazise Nivellierung verleht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusahe und ein Verrücken des Gerätes vermieden werden. Bei Teppichboden müssen die StellüBe so reguliert werden, dass ein ausreichender Freiraum zur Belüfung unter dem Waschtrockneren gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 34 -Zoll-Gewindeanschluss an (siehe Abbildung).

Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

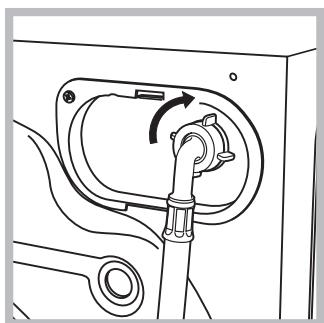

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschrockneren befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf nicht eingeklemmt oder abgeknigt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe darüberstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.

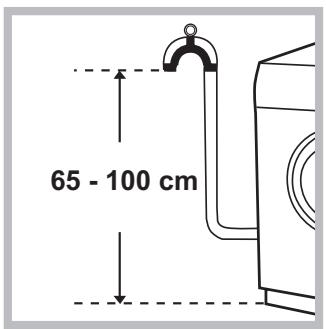

Anschluss des Ablaufschlauches

SchlieBen Sie den Ablaufschlauch, ohneihn darauf zu knicken, an eine Ablaufleitung, oder an einen in der Wand, in einer Höhe von 65cm bis 100cm an;

oder hängen Sie\ diesen in ein Becken\ oder eine Wanne ein;\ befestigen Sie den\ Schlauch in diesen\ Falle mittels der mitgelieferten Führung an dem Wasserhahn\ siehe Abbildung).\ Das frei Ablaufschlauchende darf

nicht unter Wasser bleiben.

! Verlängerungsschläuche sollenn nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiben.

Elektroanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehe darüber hende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe darüberstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschtrockneren kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschtrocknerarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Esist gefährlich,das Gerat Gewittern und Unweltern auszusetzen.
Die Steckdose muß jederzeit zugänglich sein.
! Verwenden SieittekeineVerlangerungen oderMehrfachstecker.

! Das Netzkabelarf nichtgebogen bzw.ein-geklemmt werden.
Das Versorgungskabelarfurdur durch autorisierteFachkräfteausgetauchtwerden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen these Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm auto reinigen (siehe „Reinigung des Gerätes").

Technische Daten
Modell	FDD 9640
Abmessun- ge	Breite 59,5 cm Höhe 85 cm Tiefe 60,5 cm
Fassung- svermögen	1 bis 9 kg für Waschzyklus 1 bis 6 kg für Trockenzyklus
Elektroan- schlüsse	siehe das am Gerät befindli- che Typenschild
Wasseran- schlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 62 Liter
Schleuder- touren	bis zu 1400 U/min.
Prüfpro- gramme gemäß EN 50229	Waschen: programm 2; Temperatur 60°C (zweiter Tastendruck); bei einer Lade- menge von 9 kg. Trocken: die keinere La- dung (3kg) muss mit der Trockenstufe „EXTRA“ getrocknet werden und soll aus 3 Bettlaken, 2 Kissen- bezug und 1 Handtuch be- stehen; die Ladung mit der restlichen Wäsche muss mit der Trockenstufe „EXTRA“ getrocknet werden.
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektroma- gnetische Verträglichkeit) - 2012/19/EU (WEEE) - 2006/95/CE (Niederspan- nung)

Abstellen der Wasser- und Strom-versorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleib der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschtrockneren reinigen.

Reinigung des Gerätes

Die Gehauseteile und die Teile aus Gummi konnen mit einem mit warmer Spulmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Lose- und Scheuermittel.
Die Waschmaschine verfügbar über ein „AUTO REINIGEN“-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss.

Als Hilfsmittel konnen bei thisem Waschgang Waschmittel (10% von der für gering verschmutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsprogramm alle 40 Waschgänge durchzuführen.

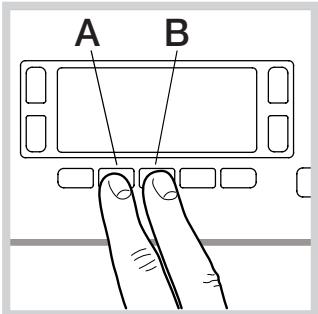

Um das Programm zu aktivieren, drücken Sie fünf Sekunden lang gleichzeitig die Tastes A und B (siehe abb.). Das Programm startet automatisch und daueriert etwa 70 Minuten. Um den Zyklus anzuhalten, drucken

Sie die Taste START/PAUSE.

Reinigung der Waschmittelschublade

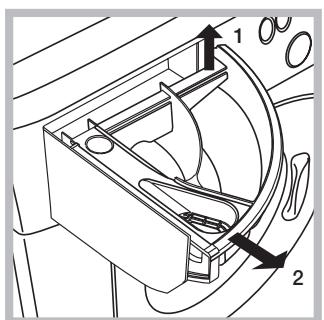

Heben Sie die Schublade leicht an undziehen Sie sie nachvorne hin hersus (siehe Abbildung).Spulen Sie sie regelmäßig unter flieBendem Wasser grundlichaus.

Pflege der Gerätür und Trommel

• Lassen Sie die Geräte tür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

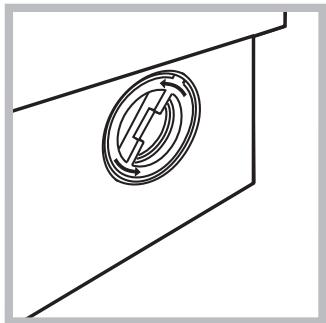

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass keine Gegenstände (Münzen, Knöppe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker hersus.
Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;

4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sichere, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrucken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plötzlichem Platzten führen.

Verwenden Sie niemals bereits gebrauchte Schläuche.

! Der Waschtrockner wurde nach den strengsten internationen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperslichen, sensörischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Keninnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zuspielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführct werden.

• Trocken Sie keine nicht gewaschenen Wäschestücke.

• Wäschestrecke, die mit Substanzen wie Speiseöl, Nagellackentfemer, Alkohol, Benzin, Kerosin, Fleckenentfernem, Terpentin, Wachse und Stoffe zum entfernen von Wachsen verschmutzt sind, müssen in warmen Wasser mit einer größeren Mengen Waschmittel gewaschen werden, bevor Sie in den Trockner gegeben werden)dürfen.
• Gegenstände wie Schaumgummi (Latex), Duschhauben, wasserdichte Textilien, Artikel mit einer Gummiseite oder Kleidung oder Kissen mit Latexanteilen dürfen nicht in dem Waschetrockner getrocknet werden.
• Weichspüler oder ähnliche Produkte mussen gemäß der Anweisungen des Herstellers verwendet werden.
• Die Endphase eines Trockenzyklus erfolgt ohne Hitze (Abkuhlzyklus), damit die Wäscheneicht beschädigt wird.
  ACHTUNG: Halten Sie den Wäschetrockner nie vor Ablauf des Trockenprogramms an. Nehmen Sie in thisem Fall die Wäscheschnell aus dem Gerät heraus und hangen Sie sie sofort auf, damit sie abkühlen kann.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Offnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.
• Öffnen Sie die Geräteur nicht mit Gewalt: Der Sicherheits-SchlieBmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlend des Waschgangs kann die Geräteur sehr heißen.
• Muss das Gerät versetzt werden, sollenen hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfluen, stellen Sieitte sicher, dass die Wäschetrommel leer ist.
• Während des Trocknens kann die Gerätür heißen.
• Trocknen Sie keine Wäsche, die in brennbaren Lösemitteln (wie Trielin) gewaschen wurde.

• Trocknen Sie weder Schaumgummi noch ähnliche Elastomer bzw. Gummimaterialien.

• Vergewissern Sie sich, dass der Wasserhahn während des Trocknens auf ist.

• Leeren Sie komplett alle Taschen (Feuerzeuge, Streichhölzer, etc.).
• Kinder unter 3 Jahren mussen von dem Wäschetrockner ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte)dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Geräteür

Sollte die Gerätetur aufgrund eines Stromausfalls nicht geöfnet werden können, gehen Sie wie folgt vor, um die Wäsche entnahmen und damit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose.

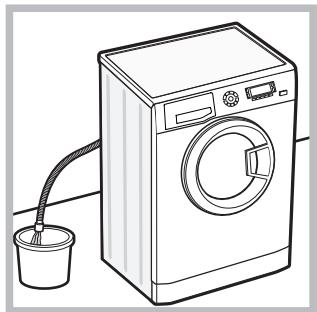

1. Stellen Sie safer, dass der Wasserstand im Innern des Gerätes die Gerätür nicht übersteigt, andernfalls setzen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.
2. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

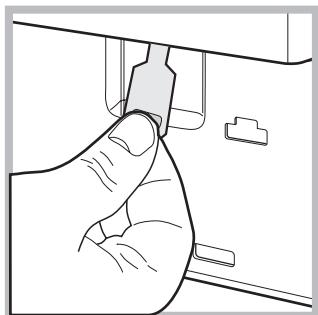

1. Befreien Sie mithilfe der auf der Abbildung veranschaulichen Zunge (nach vorneziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Geräteur.
2. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrücken.

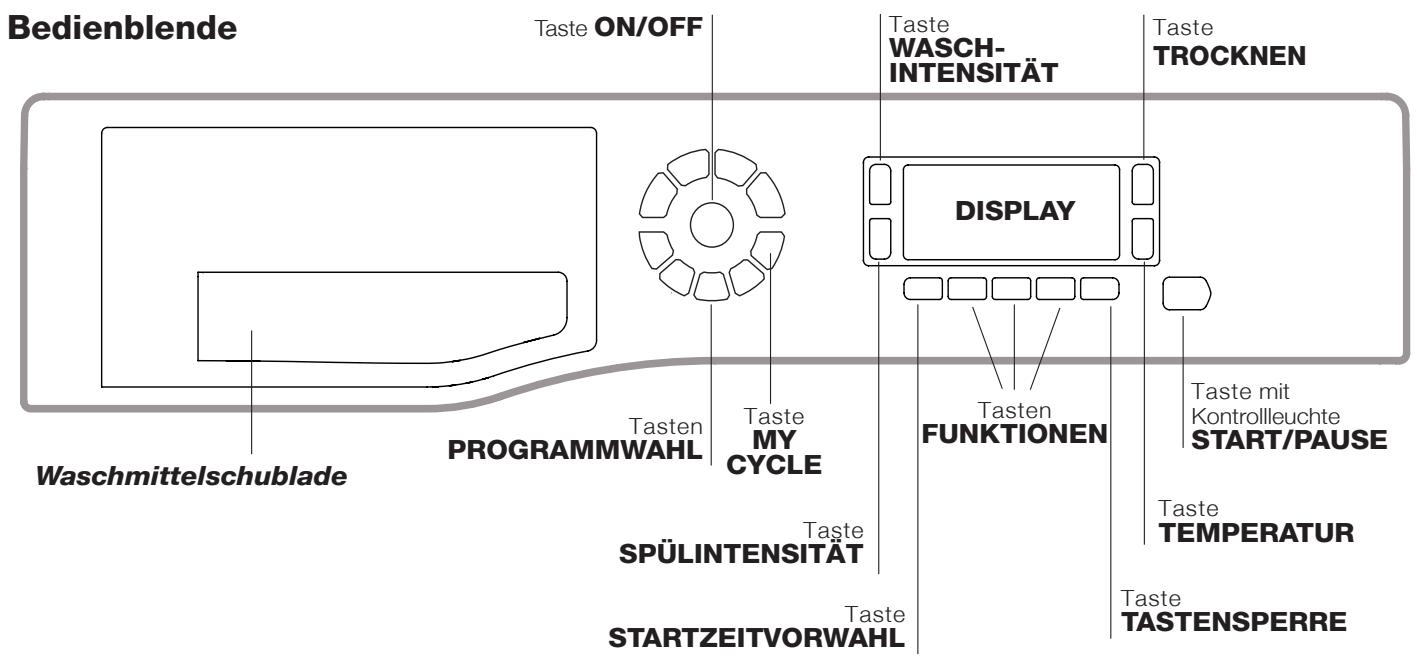

Beschreibung Ihres Waschtrockner

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste ON/OFF: Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrollleuche START/ PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschtrockner während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewöllter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms Löscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe “Programmtabelle”).

Taste MY CYCLE: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste MY CYCLE.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwahlen. Auf dem Display schaltet sich die entsprechende Kontrolleucht ein.

Taste WASCHINTENSITÄT: Drücken Sie diese Taste, um die gewünschte Waschintensität zu wahlen.

Taste SPÜLINTENSITÄT: Drücken Sie diese Tastes, um die gewünschte Spülung auszuwahlen.

Taste TROCKNEN: Zur Einstellung des gewürschten Trocknungsgrades.

Taste TEMPERATUR: Drücken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

Taste TASTENSPERRE: Zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol zeit an, dass die Bedienblende gespeit ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn keine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL: Zur Vorwahr der Startzeit des gewährten Programms drücken Sieitte diese Taste. Die Zeitverzogerung wird auf dem Display angezeigt.

Taste mit Kontrollleuche START/PAUSE: Sobald die grüne Kontrollleuche auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuche auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuche schaltet auf orangefarbenes Blinklicht. Wenn das Symbol 0 nicht leuchtet, kann die Gerätür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschalsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W

Verbrauch in Left-On: 8 W

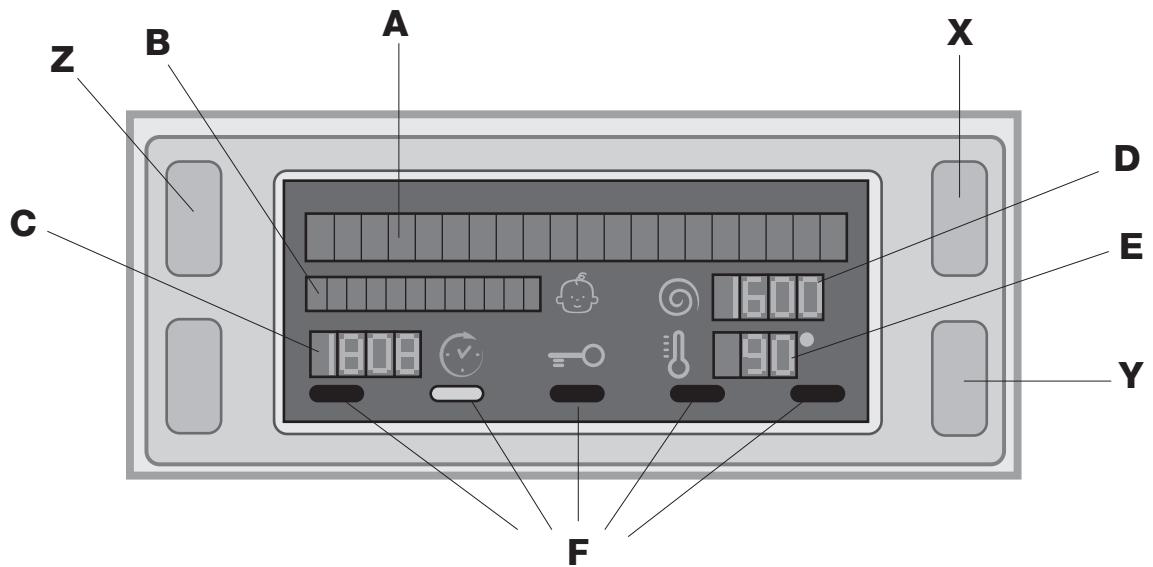

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Wasch- oder Trockenprogramm, die laufende Waschphase (bzw. die ausgewählte Trocknungsart oder -zeit) und alle Angaben zum Programmfortschnitt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEI-TVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässst; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrolleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestelltten Programm kompatibel ist.

Symbol Geratetur gespert O

Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetur gespeert ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetur öffnen.

NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

Vor dem ersten Einschalten werden Sie zur Auswahr der Sprache aufgefordert, und das Display blendet automatisch das Menu zur Sprachauswahl ein.

Wahlen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste Z.

Um die Sprache zu ändern, schalten Sie das Gerät aus und drücken gleichzeitig die in der Abbildung mit X, Y und Z gekennzeichneten Tasten. Nach dem ertönen eines akustischen Signals wird das Menu der Sprachauswahl angezeigt

Durchführung eines Wasch- oder Trockenzyklus

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste, woraufhin auf dem Display die Meldung POWER EIN erscheid; die Kontrolleuchte START/PAUSE blinkt langsam grün.

2. EINFULLEN DER WASCHE. Öffnen Sie die Geräteür. Füllen Sie die Wäsche ein. Achten Sie hierbeiitte darauf, die in der Programmtabelle (auf der nachsten Seite) angegebene Wäschemenge nicht zu überschreiben.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade hereaus und fällen Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").

4. SCHLIESSEN SIE DIE GERÄTETÜR.

1. WAHL DES WASCHPROGRAMMS. Wahlen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jeder geändert werden konnen. Auf dem Display wird die Programmdauer angezeigt.
2. INDIVIDUALISIERUNG DES WASCHGANGS. Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

! Ausnahme: Wir das Waschprogramm 2 (40^) (erster Tastendruck) eingestellt, kann die Temperatur bis auf 90^ erhöht werden.

Startzeitvorwahl.

Zur Vorwahr der Startzeit des eingestellen Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol auf Um die Startzeitvorwahr wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingeblendet wird.

Trocknungssprogramm einstellen.

Durch einmaliges oder mehrfaches Drücken der Taste - cann die gewünschte Trocknungsart eingestellt werden. Es stehen zwei Möglichkeiten zur Verflugung:

A - Nach Feuchtigkeitsgrad der getrockneten Wäsche:

Bügeln: noch leicht feuchte, einfach zu bögelnde Wäscheteile.

Aufhängen: ideal für Kleidungsstücke, die nicht komplett trocken zu sein brauchen.

Falten: geeignet für Kleidungsstücke, die ohne Bügeln in den Schrank geräumt werden können.

Extra: geeignet für Kleidungsstücke, die komplett trocken sein mussen wie Frotteehandtücher und Bademäntel.

B-Nach Zeit: von 20' bis 180'.

Bei Überschreitung der max. Füllmenge der Wascheladung für waschen und trocknen in einem Programmablauf, aktivierten Sie zuerst das Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts "Nur Trocknen". Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge. Im Anschluss an den Trockenvorgang folgt immer eine kurze Abkühzeit.

Nur Trocknen

Wahlen Sie mit dem Programmwahlschalter einen Trockenvorgung (L) entsprechend dem Stoffyp. Eskannach die gewünschte Trockenstufe oder-zeit mit der Taste TROCKEN-eingestellt werden. Durch Auswahlen des Trocknungsprogramms Baumwolle über den Programmknopf und Drücken der Taste „Eco" wird ein automatischer Trocknungszyklus gestartet, der dank der optimalen Kombination von Lufttemperatur und Programmdauer Strom spart; auf dem Display wird die Trocknungsstufe „Eco" angezeigt.

Einstellen der gewünschten Waschintensität.

Die Option ermöglich Ihnen die optimale Einstellung des Waschgangs auf Grundlage des Verschmutzungsgrades der Kleidung und der gewünschten Waschintensität.

Wahlen Sie das Spulprogramm. Der Zyklus wird automatisch auf

Normal" eingestellt, was optimal für durchschnittlich verschmutzte Kleidung ist (diese Einstellung ist nicht geeignet für den Zyklus „Wolle“, der automatisch auf „Feines“ gestellt wird).

Für stark verschmutzte Kleidung drücken Sie die Taste, bis Sie die Einstellung „Super Wash" erreicht haben. Diese Einstellung gewährleistet dank der Verwendung einer größeren Menge Wasser zu Beginn des Zyklus sowie dank einer größeren mechanischen Bewegung einen leistungsstarken Waschgang und erhöglich die Entflammung der wichtstandfähigsten Flecken. Es ist eine Verwendung mit oder ohne Bleichmittel möglich. Wenn Sie Bleichmittel verwenden möchten, setzen Sie die mitgelieferte zusätzliche Kammer 4 in Kammer 1 ein. Beider Dosierung des Bleichmittels darf der auf dem Zentralstift mit „max" gekennzeichnete Höchststand (siehe Abb. auf Seite 34) nicht übersritten werden. Für gering verschmutzte Kleidung oder für eine schonende Behandlung der Kleidung drücken Sie die Taste, bis Sie die Einstellung „Feines" erreicht haben. Der Zyklus verringer die Mechanische Bewegung und sorgt somit für einen idealen Waschgang für Feinwäsche. Wenn es nicht möglich ist, die bestehende Einstellung zuändem, wird auf dem Display „Nicht Gültig" angezeigt.

Einstellen des Spülgangs.

Die Option „vermöglich die Auswahl des gewünschten Spülgangs, um sensible Haut so gut wie möglich zu schonen. Beim ersten Tastendruck wird die Einstellung „Extrasplänen" ausgewählt, die die Auswahl eines zusätzlichen Spülgangs möglich, um alle Spuren des Waschmittels zu beseitigen. Beim zweiten Tastendruck wird die Einstellung „Empfindliche Haut" ausgewählt, die die Auswahl von zwei zusätzlichen Spülgangen möglich. Diese Einstellung wird für eine äußert sensible Haut empfehlen. Beim dritten Drucken der Taste wird die Stufe „Anti Allergie Spälen" eingestellt, mit der 3 zusätzliche Spülgänge zu den Standardspölgangen des Zyklus hinzugewählt werden. Bei 40^ -Waschgangen entmettend diese Option die wichtigsten Allergene wie Katzen- und Hundehaare sowie Pollen, bei Waschgangen über 40^ wird ein hervorragender Allergieschutz erreicht. Drücken Sie die Taste erneut, um zur Spülgangeinstellung „Spälen" zurückzukehren. Wenn es nicht möglich ist, die bestehende Einstellung zu ändern, wird auf dem Display „Nicht Gültig" angezeigt.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrolleucht schaltet sich damit ein.
• Durch erneutes Drücken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrolleuche erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem eingestellen Programm, schaltet die Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert.

! Ist die gewählte Funktion mit einer anderen bereits eingestellt nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrolleuche auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrolleuche der aktivierten Funktion schaltet auf Dauerlicht.
! Die Funktionen können eine Änderung der empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

1. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/ PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerättür wird gesPERT (Symbol GERÄTETÜR GESPERRT leuchtet) während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zuändern, schalten Sie den Waschtrockner mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wahren Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerättür zu öffnen, drücken Sie die Taste START/ PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerättetur geöffnet werden. Drücken Sie die Taste START/ PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

2. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetur geöffnet werden. Öffnen Sie die Gerätetur,nehmen Sie die Wäsche hereaus und schalten Sie das Gerät aus.

! Mochtgen Sie ein bereits in Gang gesetztes Waschprogramm loschen, drücken Sie die Taste etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max.Temperatur(°C)	Max.Schleu-der Ge-schwin-digkeit(U/min)	Trockner	Waschmittel			Max.BreitfremdeSpezial	Jener
					Haup-twäsche	Bleich-mittel	Weichspäier
CLEAN Plus
1	Flecken (erster Tastendruck)	40°	1400	●	●	-	●	5	Die Waschzeitcauer kann auf dem Display abgegeben werden.
1	Schnell Fleckenlos (zweiter Tastendruck)	40°	1200	●	●	-	●	4,5
2	Baumwolle (erster Tastendruck): leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.	40°(Max. 90°)	1400	●	●	●	●	9
2	Eco Baumwolle 60°C (zweiter Tastendruck) (1): stark verschmutzte Weiß- und farbechte Buntwäsche.	60°	1400	●	●	-	●	9
2	Eco Baumwolle 40°C (zweiter Tastendruck) (2): leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.	40°	1400	●	●	-	●	9
2	Baumwolle 20°C (dritter Tastendruck): leicht verschmutzte Weißwäsche und em-pfindliche Buntwäsche.	20°	1400	●	●	-	●	9
3	Synthetik Robust: stark verschmutzte, farbechte Buntwäsche.	60°	1000	●	●	●	●	4
SPECIALIS
4	Woolmark Platin (Wolle) (erster Tastendruck): wolle, Kaschmir usw.	40°	800	●	●	-	●	2
4	Feinwäsche (zweiter Tastendruck)	30°	0	●	●	-	●	1
M	Speicher (MY CYCLE): hiermit kann jeder beliebige Art von Waschgang gespeichert werden.
6	Schnell 30' zum kurzen Auffrischen leicht verschmutzer Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	-	●	3,5
DRYING
7	Wasch&Trocken	30°	1400	●	●	-	●	1
8	Trocknen Baumwolle (erster Tastendruck)	-	-	●	-	-	-	6
8	Trocknen Synthetik (zweiter Tastendruck)	-	-	●	-	-	-	4
8	Trocknen Wolle (dritter Tastendruck)	-	-	●	-	-	-	2
Teilprogramme
vlii	Schleudern (erster Tastendruck)	-	1400	●	-	-	-	9
vi	Spülen (zweiter Tastendruck)	-	1400	●	-	-	●	9
vi	Abpumpen (dritter Tastendruck)	-	0	-	-	-	-	9

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benoitigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewährten Zusatzfunktionen variieren.

Für alle Testinstitute:

1) Prüpfrogramm gemäß EN 50229: wahlen Sie das Programm 2 bei 60^ (zweiter Tastendruck).
2) Langes Baumwollprogramm: wahlen Sie das Programm 2 bei 40^ (zweiter Tastendruck).

Waschfunktionen

! Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die Kontrolleuchte auf Blinklicht und die Funktion wird nicht aktiviert. ! Ist die gewählte Funktion mit einer anderen bereits eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrolleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrolleuchte der aktivierten Funktion schaltet auf Dauerlicht.

Mit Auswahl dieser Option verst sich die Programmdauer um bis zu 50% je nach gewähltem Programm, wodurch Wasser und Energie gespart werden. Verwenden Sie these Programm für leicht verschmutzte Wäsche.

Mit dieser Taste wird die Schleudergeschwindigkeit reduziert.

Eco

Die Funktion Eco trägt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheizt wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels.

Wenn zusammen die Trocknenfunktion ausgewählt wurde, wird nach dem Waschgang automatisch ein ebenfalle energiesparender Trocknungsgang gestartet, dank der optimalen Kombination von Lufttemperatur und Programmdauer; auf den Display wird die Trocknungsstufe „Eco" angezeigt.

Waschmittel und Wäsche

Ein gutes Waschergebnis hangt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sieträgt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

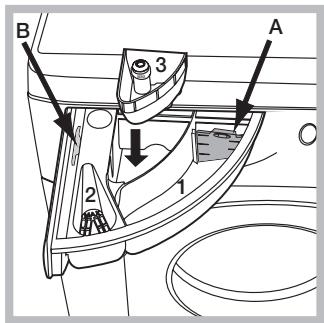

Schublade Herausziehen und Waschmittel oder Zusätze wie folgt einnullen:

Kammer 1: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Falls Sie ein Flüssigwasschmittel verwenden, wirdempfohlen, die mitgelieferteTrennwand A zu benutzen,

um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.

Kammer 2: Zusätze (Weichspüller usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 3: Bleichmittel

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:
• Gewebeart / Waschetikettensymbol.
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.
• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht über-schritten werden: siehe "Programmtabelle".

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Sonderprogramme

Flecken: ceses ist für die Reinigung stark verschmutzter Kleidung mit widerstandsfähigen Farben geeignet. Das Programm gewährleistet einen Waschgang, der better als der Standard (Klasse A) ist. Mischen Sie bei diesen Programm keine Kleidungsstücke mit entsprechender Farbe. Es empfehlts sich die Verwendung von Pulverwaschmittel. Bei hartnäckigen Flecken empfehlts sich die Vorbehandlung mit spezifischen Zusatzstoffen. Durch Auswahr der Trocknenfunktion wird die Wäschen nach dem Waschen automatisch wie im Freien getrocknet, allerdings mit dem Vorteil, dass sie nicht durch die Sonnenstrahlen vergilb't und nicht durch Staub und Schmutzpartikel in der Luft verschmutzt wird. Es konnen nur Stufen-Trocknungsprogramme eingestellt werden. Wir empfehlen die Trockenstufe "Aufhängen".

Schnell Fleckenlos:这意味着 Programm wurde speziell für das Entfernen von auch hartnäckigen, einen Tag alte Flecken in nur einer Stunde entwickelt. Das sehr schonende Programm eignet sich für Buntwäsche aus Mischfasern. Durch Auswahr der Trocknenfungtion wird die Wäsche nach dem Waschen automatisch wie im Freien getrocknet,

allerdings mit dem Vorteil, dass sie nicht durch die Sonnenstrahlen vergilbct und nicht durch Staub und Schmutzpartikel in der Luft verschmutzt wird. Es konnen nur Stufen-Trocknungsprogramme eingestellt werden. Wir empfehlen die Trockenstufe "Aufhängen".

Baumwolle 20^ : ideal für normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40^ , werden mechanismisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen.

Wolle (erster Tastendruck)- Woolmark Apparel Care - Green: das Waschprogramm „Wolle" dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Handwäsche" gekennzeichnen. Wollkleidungsstücken anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine. (M1127)

Feinwäsche: Verwenden Sie das Programm 4 (zwiter Tastendruck) für die Reinigung von Feinwäsche, die Applikationen wie Strass oder Pailetten aufweist. Es wird empfehlen, die Kleidungsstücke vor der Reinigung umzudrehen und keinere Kleidungsstücke in den entsprechenden Reinigungsbeutel für Feinwäsche zu geben. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfehlen.

Indem ausschließlich die zeitgesteuerte Trocknenfunktion ausgewähl wird, wird ein besonders schonendes Trocknungsprogramm mit leichten Bewegungen und einem Luftstrom mit optimal angepasster Temperatur ausgeführrt. Die empfohlenen Programmdauern sind:

1 kg Synthetik --> 160 min.
1 kg Synthetik und Baumwolle --> 180 min.
1 kg Baumwolle --> 180 min.
Der Trocknungsgrad hängt von der Beladung und der Beschaffenheit des Gewebes ab.

Wahlen Sie für die Reinigung von Kleidungsstücken aus Seide und Vorhänge den Zyklus 4 (zweiter Tastendruck) und wahren Sie bei der Option die Einstellung „Feines".

Wasch&Trocken: das Programm 7 verwenden, um leicht verschmutzte Wäsche (Baumwolle und Synthetik) in kurz der Zeit zu waschen und zu trocknen. Mit thisem Programm können bis zu 1 kg in nur 45 Minuten gewaschen und getrocknet werden. Für ein optimales Resultat verwenden Sie Flüssigwaschmittel; behandeln Sie Bündchen, Kragen und Flecken vor.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügbar das Gerät über ein Schleuderrunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fordern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“, vergewissem Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschtrockner schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschtrockner ländt kein Wasser (auf dem Display wird die Meldung "WASSERZULAUF PRÜFEN" eingeblendet).

Der Waschtrockner ländt laufend Wasser und pumpt es laufend ab.

Der Waschtrockner pumpt nicht ab und schleudert nicht.

Der Waschtrockner vibriert zu stark während des Schleuderns.

Der Waschrockner ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-.).

Es bildet sich zu viel Schaum.

Der Waschtrockner trocknet nicht.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Die Gerätürwurde nichtvorschriftsmäßig geschlossen.
Die ON/OFF-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzögerter Start gewählt.

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.

• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation").

• Das Schlauchende liegt unter Wasser (siehe „Installation").

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschtrockner ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Funktionen").

• Der Ablaufschlauch ist geknickt (siehe „Installation").
  Die Ablaufleitung ist verstopf.

Die Trommel wurde bei der Installation nicht korrekt befrei (siehe „Installation").
- Der Waschtrockner steht nicht eben (siehe „Installation").
- Der Waschtrockner stehen zu eng zwischen der Wand und einem Möbel (siehe „Installation").

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
• Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhning ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen,kontaktieren Sieitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ uw. versehen sein.

• Es wurde zu hoch dosiert.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.
• Das Füllfenster ist nicht richtig geschlossen.
• Es wurde ein verzögerter Start gewählt.
• Der TROCKNEN befindet sich auf Position OFF.

Bevor Sie sich an den Kundendienst wenden:

• Sollen einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sieitte Folgendes an:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmer Sieitte dem auf der Ruckseite des Waschtrockner und auf der Vorderseite (Geratetur offnen) befindlichen Typenschild.
