Ürün Tipi	Gaz/Elektrikli Karışık Ocak
Marka	Hotpoint
Model	CP 757 GT
Gaz Brülör Sayısı	5 ocak (1 yardımcı, 1 yarı hızlı, 1 hızlı, 1 üçlü taç, 1 bağımsız çift alev)
Brülör Ateşleme	Buji ile otomatik, termokupl güvenlikli
Fırın Tipi	Mekanik termostatlı gazlı fırın
Fırın Hacmi	58 litre
Izgara	Termostatlı elektrikli
Döner Şiş	Evet, elektrikli ızgara tarafından tahrik edilir
Fırın Aydınlatması	Evet, 15 W ampul, E14 duy, 300°C'ye dayanıklı
Zamanlayıcı	Mekanik, 120 dakikaya kadar sesli sinyalli
Elektrik Beslemesi	230 V ~ 50 Hz
Toplam Elektrik Gücü	2250 W
Gaz Beslemesi	Doğal gaz veya tüp (G20/G25/G30/G31) – uyarlanabilir enjektörler
Güvenlik Cihazları	Gaz brülörleri ve fırında termokupl, sönme durumunda gaz kesici
Bakım ve Temizlik	Yıkanabilir brülörler ve ızgaralar, fırın içi kendinden temizlemeli emaye, çıkarılabilir kapı
Boyutlar (yükseklik x genişlik x derinlik)	Yaklaşık 90 x 60 x 60 cm (ayarlanabilir ayaklar 95-155 mm)
Ağırlık	Yaklaşık 50 kg

Sık sorulan sorular - CP 757 GT HOTPOINT

Gaz brülörü nasıl yakılır?

Kolu büyük alev konumuna çevirin, otomatik ateşlemeyi etkinleştirmek için sonuna kadar bastırın. Ateşlemeden sonra güvenlik termokuplunu ısıtmak için 6 saniye basılı tutun.

Brülör yanmazsa ne yapmalı?

Gazın açık olduğundan ve enjektörlerin tıkalı olmadığından emin olun. Ateşlemeyi 15 saniyeden fazla çalıştırmayın. Sorun devam ederse, tekrar denemeden önce 1 dakika bekleyin.

Gazlı fırın nasıl yakılır?

Elektronik ateşlemeyi etkinleştirmek için fırın kolunu sonuna kadar bastırarak 8 konumuna çevirin. Ateşlemeden sonra 6 saniye basılı tutun. Elektrik kesintisi durumunda, öngörülen açıklıktan kibritle manuel olarak yakın.

Elektrikli ızgara nasıl kullanılır?

Fırın kolunu ızgara konumuna (sembol) çevirin. Pişirme sırasında kapıyı kapalı bırakın. Yağları toplamak için ilk rafa fırın tepsisini kullanın.

Döner şiş nasıl takılır?

Fırın tepsisini ilk rafa yerleştirin, döner şiş desteğini 3. rafa takın, şişi fırının arkasına yerleştirin ve seçiciyi döner şiş konumuna çevirerek bağlayın.

Kendinden temizlemeli fırın içi nasıl temizlenir?

Her pişirmeden sonra duvarları nemli bir bezle silin. Kalıcı yağ olması durumunda, kalıntıları gidermek için boş fırını maksimum sıcaklıkta ısıtın. Keskin nesneler kullanmayın.

Temizlik için fırın kapağı nasıl sökülür?

Kapıyı tamamen açın, iki kolu kaldırın, kapıyı kısmen kapatın ve kancaları serbest bırakın. Yeniden takmak için ters adımları izleyin.

Fırın ampulü nasıl değiştirilir?

Cihazın fişini çekin. Fırının içindeki koruyucu camı sökün, ampulü yenisiyle (15 W, 300°C, E14 duy) değiştirin ve camı tekrar sıkın.

Mekanik zamanlayıcı nasıl ayarlanır?

Zamanlayıcı kolunu saat yönünde neredeyse sonuna kadar çevirin, ardından istenen süreyi (120 dakikaya kadar) göstermek için geri çevirin. Süre sonunda bir sesli sinyal duyulur.

Gaz kaçağı durumunda ne yapmalı?

Ana gaz vanasını derhal kapatın ve elektrik beslemesini kesin. Havalandırmak için pencereleri açın. Kıvılcım oluşturmayın. Kalifiye bir uzmana başvurun.

KULLANIM KILAVUZU CP 757 GT HOTPOINT

Bir Ariston ürünü seçtiğiniz için teşekkür ederiz. Kullanımı kolay ve emniyetli bir cihaza sahipsiniz. Cihazınızın verimli çalışması ve onu yıllarca kullanabilmeniz için kullanma kılavuzunu dikkatlice okumanızı tavsiye ederiz.

UYARILAR

1. Bu cihaz ev içerisinde, profesyonel olmayan kullanım için tasarlanmıştır.
2. Cihazı kullanmadan önce fırının emniyetli bir şekilde yerleştirilmesi, kullanımı ve bakımı ile ilgili önemli bilgiler içeren bu kullanma kılavuzunu dikkatlice okuyunuz. İleride kullanabilmek için özenle saklayınız.
3. Fırının aksesuarları, EEC 89/109 no ve 21-12-88 tarihli yönergede ve yürürlükte olan ulusal normlara uygun malzemelerden yapılmıştır.
4. Cihazın ambalajını açtıktan sonra herhangi bir hasarı olup olmadığını kontrol ediniz. Eğer herhangi bir şüpheniz varsa cihazı hiç kullanmayınız ve yetkili servise başvurunuz.
5. Fırının bazı bölümleri, çizilmelere karşı korumak için şeffaf bir folyo ile örtülmüştür. Cihazı çalıştırmadan önce, bu tabakanın çıkarılması ve bu bölümlerin bir bez ile temizlenmesi gerekir. Fırını ilk defa kullanacağınız zaman, 30 dakika süreyle boş olarak en yüksek ısıda çalıştırmanızı tavsiye ediyoruz.
6. Cihazınız verilen talimatlara uygun olarak sadece Merloni yetkili servisi tarafından monte edilmelidir. Özel talimatlar montaj bölümünde anlatılacaktır.
7. Cihazı şebekeye bağlamadan önce, ürün plakasında (cihazın alt kısmında, veya kullanma kılavuzunun ürün sayfasında) belirtilen şartnamenin evinizin elektrik ve gaz şartnamesine uygun olup olmadığını kontrol ediniz.
8. Fırın ya da ızgara çalışırken, cihaza bitişik bölümler ve fırının cam kapağı ısınacaktır. Bu sebeple çocukları fırının yanına yaklaştırmayınız.
9. Sistemin elektrik kapasitesi ve prizler, ürün plakasında belirtilen fırının maksimum gücünü karşılayacak yeterlilikte olmalıdır. Herhangi bir şüpheniz varsa yetkili servisi çağırınız.
10. Belirli aralıklarla gaz bağlantı borusunun durumunu kontrol ediniz ve herhangi bir şüpheniz varsa yetkili servisi çağırınız.
11. Kullanıcı cihazın besleme kablosunu hiçbir şekilde değiştirmemelidir. Kablonun hasar görmesi ya da değiştirilmesi halinde mutlaka bir Ariston yetkili servisini arayın.
12. Cihazı kullanmadığınız zaman fişte bırakmayınız ve ana şalter ile gaz kaynağını kapatınız.
13. Bekler ve ızgaralar kullanımdan sonra uzun bir süre sıcak kalacağı için, dokunmamaya dikkat ediniz.
14. Kazara dökülmeleri önlemek için tabanı düz olmayan ya da deforme olmuş pişirme kaplarını bekler üzerinde kullanmayınız.
15. Cihaz kullanımda iken yanıcı sıvıları cihazın yakınında kullanmayınız.
16. Eğer fırın yükselti üzerinde duruyorsa, cihazın yükseltiden kaymaması için uygun önlemleri almanız gerekir.
17. Cihazın üzerinde bir kapak varsa, kapağı kapatmadan olası taşkın sıvılar üzerinden alınmalıdır.
18. Eğer kapak varsa ve setüstü ocak sıcak ise, kapağı kapatmayın.

CP 647 GT

CP 757 GT

CP 648 MT.2 - CP 6480 MT.2 (X) F

CP 758 MT.2

CP 649 MT.2

CP 649 MD.2

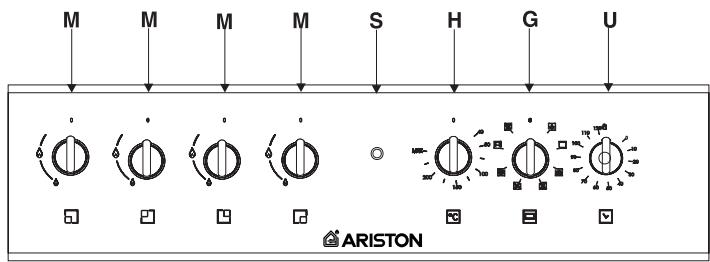

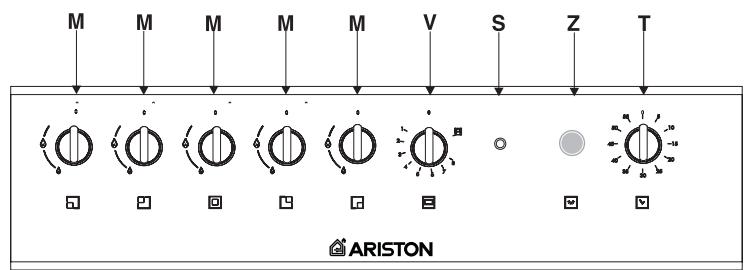

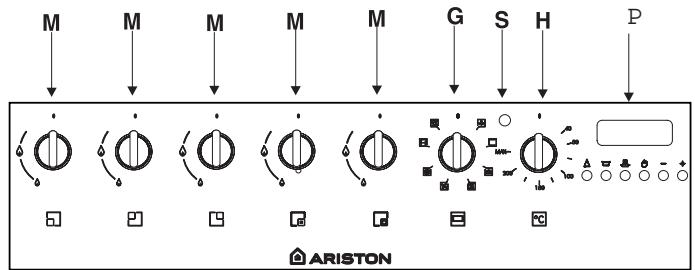

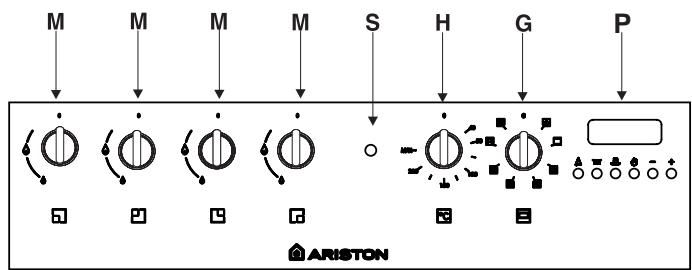

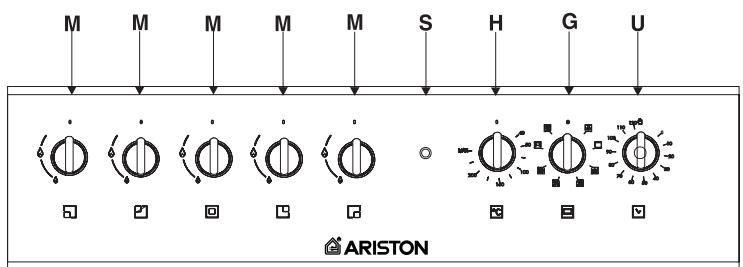

H Elektrikli fırının termostat düğmesi (Sıcaklık ayarı, seçim düğmesi) M Beklerin kumanda düğmeleri R Setüstü ocak ızgarası P Elektronik programlama S Elektrikli ocak için uyarı lambası T Zaman ayar düğmesi U Zaman ayar düğmesi (Pişirme bitiş süresi ayarlama düğmesi) V Gazlı fırın için termostat düğmesi Z Gazlı fırın için başlatma düğmesi

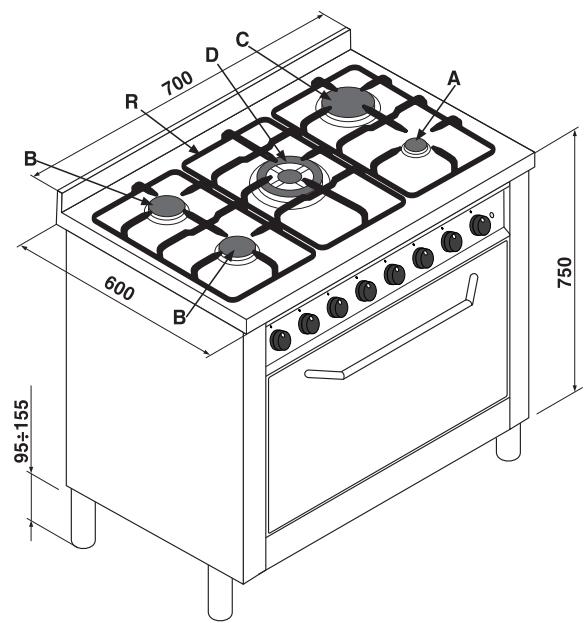

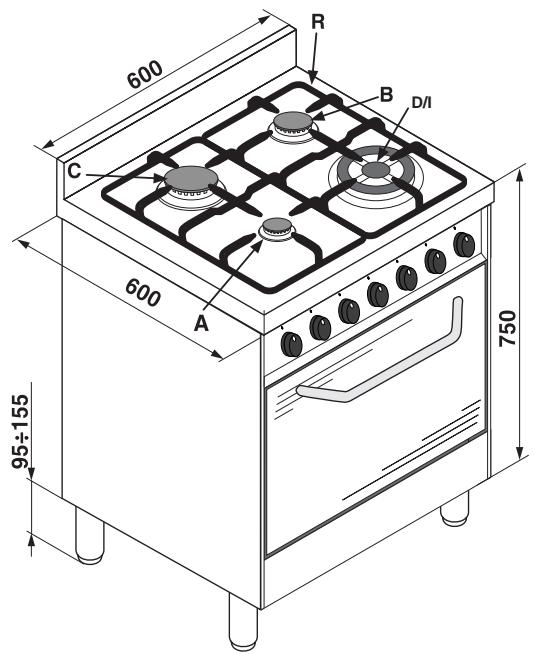

A Yardımcı Gaz Beki B Yarı Hızlı Gaz Beki C Hızlı Gaz Beki D Üçlü Halkalı Gaz Beki DC-DR Gaz Beki E Gaz Bekleri için Ateşleme Düşmesi F Emniyet Sistemi - Alevin kaza ile sönmesi durumunda devreye girerek gazı keser G Elektrikli fırının kumanda düğmesi (Pişirme fonksiyonu seçim düğmesi)

Gazlı Ocak Bekleri

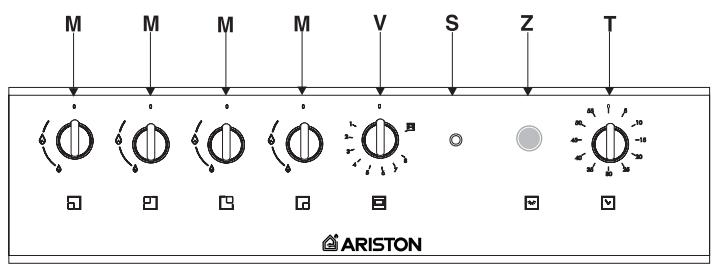

Kontrol panelinin üzerinde, her "M" düğmesinin etrafında veya düğmelerin üzerinde semboller vardır:

Kapalı

Yüksek alev

Düşük alev

Ayrıca, düğmelerin yanındaki semboller, karşılık gelen ocak bekinin yerini belirtir.

Ocak bekleri, gaz sızıntılarına karşı emniyet sistemi ile donatılmıştır. Bu sistem, bekin alevi cihaz çalışırken sönerse gaz çıkışını kesmeye yarar.

Ocak beklerinden birini yakmak için aşağıdaki işlemleri uygulayınız:

• Beke denk gelen düğmeyi yüksek alev sembolüne kadar saat yönünün tersine çeviriniz;
• Otomatik gaz çıkışını başlatmak için düğmenin sonuna kadar basınız;
• Beği yaktıktan sonra, alev emniyet sistemi ısınıncaya kadar gazın geçmesine izin vermek için yaklaşık 6 saniye düğmeyi basılı tutun;
• Yanma işleminin düzgün bir şekilde gerçekleştiğinden emin olduğunuzda, düğmeyi bırakın. Aksi bir durumla karşılaşırsanız, işlemi tekrarlayınız.

Ocak bekinin daha az bir alevle yanmasını istiyorsanız, düğmeyi düşük alev sembolüne doğru çevirin. Düğmeyi yüksek alev sembolü ve düşük alev sembolü arasında ayarlayarak ara ayarlamalar yapabilirsiniz.

Önemli:

• Otomatik gaz başlatma işlemini 15 saniyeden fazla sürdürmeyiniz.
• Otomatik gaz başlatma işlemini 15 saniyeden fazla sürdürmeyiniz.
• Eğer bek alevi kazara sönerse, gaz emniyet sistemi devreye girene kadar kısa bir an gaz çıkmaya devam eder. Kontrol düğmesini kapatın ve yeniden yakmaya çalışmadan önce en az 1 dakika süreyle bekleyiniz.
• Cihazı çalıştırmadığınız zaman, düğmelerin kapalı konumda olup olmadığını kontrol ediniz. Hatta gazın ana şalterden kapatılması tavsiye edilir.

Beklerin kullanımına dair pratik tavsiyeler

Beklerden maksimum verim elde etmek için, alevlerin tencerenin altını geçmemesi için her bek için uygun çapta tencerenin kullanılması tavsiye edilir (tabloya bakın).

Ayrıca, kaynama noktasında alevin azaltılması tavsiye edilir.

Bek	Tencere Çapi
Yarıncı Bek	6 -14
Yarı hizlı	15 - 20
Hüzlı	21 - 26
Üçlü Halka	24 - 26
İki dilimli bek ileçteki	10 - 14
İki dilimli bek Türkiye	24 - 28

Şekil 1

Setüstü ocak, sadece destekleyici bek ve iki dilimli DC-DR içteki bek üzerinde kullanılan bek kısıtlayıcı küçük ızgara ile donatılmıştır.

İki dilimli ocak bekleri

Bu gaz beki aynı merkezli iki halkadan oluşur ve bunlar birlikte veya bağımsız olarak kullanılabilme özelliğine sahiptir. Her iki bekin birlikte kullanılması geleneksel ocak bekleriyle karşılaştırıldığında zaman tasarrufu sağlar. Ayrıca, çiftli alev halkası, özellikle her iki beki minimum alevde kullandığınızda, tencerenin altındaki ısının eşit dağılmasını sağlar. Farklı boyutlardaki yemek kapları kullanılabilir. Küçük kaplar için içteki bekin kullanılmasını tavsiye ederiz. İki dilimli her bir beki oluşturan her bir halkanın kontrol düğmesi vardır:

sembollü düğme içteki halkayı simgeler;

sembollü düğme dıştaki halkayı simgeler.

Tercih edilen halkayı yakmak için ilgili düğmeyi saat yönünün tersine çevirerek yüksek alev konumuna getiriniz. Bek elektronik ateşleme sistemi ile donatılmıştır ve düğmeye basınca otomatik olarak çalışmaya başlar.

Bek emniyet sistemi F ile donatılmıştır; beki yaktıktan sonra düğmeyi 6 saniye boyunca basılı tutmak gerekir.

Beki söndürmek için, düğmeyi saat yönünde alev sönene kadar çevirin (ilgili sembol ●).

En iyi performansı alabilmek için: Bekler üzerinde her tip kap kullanılabilir. Önemli olan kapların alt yüzeyinin tamamen düz olmasıdır.

Fırına dahil edilen çeşitli fonksiyonlar, fırın kontrol paneli üzerine yerleştirilmiş kontrol cihazları kullanılarak seçilir.

Dikkat: Fırınınızı ilk kullanımda termostat düğmesini en yüksek konuma getirip yarım saat kadar, içinde hiçbir şey yokken kapağı kapalı bir şekilde çalıştırmanız tavsiye ediyoruz. Bu işlem tamamlanınca fırının kapağını açın ve mutfağı havalandırınız. İlk kullanım sırasında burnunuza gelen koku, fırını depolama sırasında ve kullanılacak duruma gelinceye kadar korumak amacıyla kullanılan maddelerin buharlaşmasından kaynaklanmaktadır.

Dikkat: Yalnızca ızgara yöntemiyle pişirme yaparken veya şiş kullanırken (sadece bazı modeller için geçerlidir), herhangi bir sos ve/veya yağın fırının tabanına damlamasını önlemek için damlama tepsisini en alt rafa yerleştiriniz. Diğer tüm pişirme işlemleri için bu tepsiyi kesinlikle kullanmayın ve fırın çalışır durumdayken alt rafına herhangi bir şey koymayın, aksi halde fırınınızın emaye kaplamasına zarar verirsiniz. Pişirilecek malzemelerinizi ızgara tel üzerine yerleştiriniz.

Fırın Düğmesi (V)

Bu düğme, fırın fonksiyonlarını ve düğmenin üzerinde yer alan yemekler için en uygun olan pişirme derecelerini seçmeye yarar (150°C-275°C arasında). Fırının elektronik ateşleme cihazı da kontrol düğmesinin içinde bulunur. Fırın bezini açmak için düğmeye sonuna kadar basılı tutun ve "V" düğmesini saatin tersi yönünde 8 konumuna kadar çevirin.

Fırın emniyet sistemi ile donatıldığından; beki yaktıktan sonra, emniyet cihazı ısınıncaya kadar gaz çıkışına izin vermek için "V" düğmesini yaklaşık 6 saniye boyunca basılı tutun. Fırın bekinin elektronik ateşleme cihazını 15 saniyeden fazla harekete geçirmeyiniz. Eğer 15 saniye içinde bek yanmazsa, "V" düğmesine basmayı bırakın, fırın kapağını açınız ve yeniden beki yakmayı denemeden önce en azından bir dakika bekleyiniz.

Pişirme derecesi, istenilen derece kontrol panelinde belirtilen dereceyle örtüşecek şekilde seçilir; elde edilebilen sıcaklık değerlerinin tamamı aşağıdaki tabloda yer almaktadır. Fırın otomatik olarak ayarlanan sıcaklığa gelir ve bu derece düğme tarafından kumanda edilen termostat sayesinde korunur.

Fırının elle başlatılması

Elektrik enerjisi olmadığı durumlarda beki elle çalıştırabilirsiniz:

a) Fırının kapağını açınız. b) Kibriti bekin deliğine yaklaştırınız, düğmeyi sonuna kadar basılı tutun ve "V" düğmesini saatin tersi yönünde 8 konumuna kadar çeviriniz. c) Cihaz çalışmaya başladığında fırının kapağını kapayınız.

konum 1 (min)	konum 2	konum 3	konum 4
150° - 155°C	155°C	175°C	195°C
konum 5	konum 6	konum7	konum 8
215°C	235°C	260°C	275°C

Önemli uyarı: Eğer bek ateşi kazara sönerse, kontrol düğmesi "V"yi kapatınız, fırının kapağını açınız ve yeniden beki yakmayı denemeden önce en azından bir dakika bekleyiniz.

Izgara düğmesi (V)

Fırınınız elektrikli ızgara ile donatılmıştır. Izgaranın çok yüksek ve doğrudan ısısı etlerin yüzeyini kızartırken, sularının içinde kalıp etin yumuşak olmasını sağlar. Izgara, yüzeyde yüksek miktarda ısı gerektiren sığır bifteği, dana eti, kaburga bifteği, fileto, hamburger vb. yemekler için özellikle önerilir.

Izgaranın çalıştırılması termostat ile sağlanır.

Önemli: Izgara kullanıldığı zaman fırının kapağının kapalı olması gerekir. Bazı kullanım örnekleri "Pratik pişirme önerileri" paragrafında verilmiştir. "V" düğmesini konumuna kadar çevirdiğinizde, hem şiş çevirme hem de enfraruj ızgara devreye girecektir.

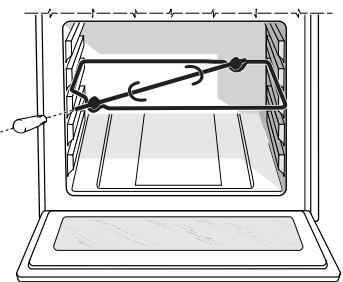

Şişte çevirme:

Şişte çevirme işlemini başlatmak için aşağıdakileri uygulayınız:

a) Damlama tepsisini 1. rafa yerleştiriniz; b) Şişte çevirme yapmak için şişe takılan özel destekleri 3. rafa yerleştirip şişi özel deliğinden fırının arkasındaki bölüme sokarak yerleştiriniz; c) Şişte pişirmeye başlamak için "V" düğmesini kullanarak ayarını yapınız.

Önemli: Fırının kullanılması sırasında kapı çok sıcak olabileceğinden çocukları cihazdan uzak tutunuz.

İç Aydınlatma Lambası (Z):

sembolü ile belirtilir ve fırının içinde bu ışığın yanmasıyla, fırının kapağı açılmadan pişirme süreci takip edilebilir.

Izgara uyarı lambası (S)

Bu lamba izgaranın ısındığını gösterir; ısının maksimum değere eriştiğini belirtir. Bu lambanın yanıp sönmesi, fırının sıcaklığını sabit bir seviyede tutmak için termostatın düzgün bir şekilde çalıştığını gösterir.

Zaman ayarlama düğmesi (bazı modellerde vardır)

Zaman ayarlama düğmesini kullanabilmek için "T" düğmesini saat yönünde tam bir tur çevirerek zili kurmak gerekir. Ardından düğmeyi istediğiniz zaman ayarına getiriniz.

Yapylan Ayar	Yemek Türü	Aşırlı%-k (kg)	Rafyn altan yüzsekliocene	Ön ésytma säresi (dak.)	Termostat ayarı	Pipirme säresi (dak.)
Fýrún	Lazanya	2,5	3	10	200	55-60
	Cannelloni	2,5	3	10	200	40-45
	Fýrýnda makarna	2,2	3	10	200	50-55
	Dana	1,7	2	10	210	80-90
	Tavuk	1,5	3	10	200	70-80
	Hindi	2,5	3	10	200	80-90
	Alabalýk	1,0	3	10	200	30-35
	Pizza	0,6	3	15	210	15-20
	Bisküviler	0,5	4	15	180	25-30
	Reçelli tart	1,1	3	15	180	30-35
	Çikolataly turta	1,0	3	15	165	50-60
	Mayalý turtalar	1,0	4	15	165	50-60
Izgara	Dilbalýőy ve murekkepbalýőy	1	4	5	-	6
	Kalamar ve karides kebabý	1	4	3	-	4
	Balýk fileto	1	4	3	-	10
	Izgara sebze	1	4	-	-	8-10
	Dana biftek	1	4	5	-	20-25
	Kotlet	1,5	4	5	-	20-25
	Hamburger	1	4	3	-	10-15
	Uskumru	1,7	4	5	-	20-25
	Tost	n.° 4	4	3	-	2-3
	Büpte cevirme
	Büpte dana eti	1.0	-	-	-	80-90
	Büpte tavuk eti	1.5	-	-	-	80-90
	Büpte kuzu eti	1.0	-	-	-	80-90

Dikkat: Pişirme süreleri yaklaşık olarak verilmiştir ve damak zevkinize göre değişebilir. Izgara veya graten kullanarak pişirme yaparken damlama tepsisini her zaman alttan birinci rafa yerleştirilmelidir.

ELEKTRİKLİ FIRINI NASIL KULLANACAKSINIZ

Fırın ya da ızgaranın çalışmasını programlamakta kullanılır:

• Belirli pişme süresi için geç yanma;
• Belirli pişme süresi için hemen yanma; Dakika sayacı;

Tuşların fonksiyonları:

: Saat sayacı, dakika sayacı : Pişme süresi : Pişirmenin sonu : Elle değiştirme

: Geriye doğru saat ayarı + : İleriye doğru saat ayarı

Dijital saatin ayarı

Şebekeye bağlandıktan sonra ya da elektrik kesilmelerinden sonra gösterge 00:00 göstererek yanıp söner

• ve tuşlarına beraber basın ve hemen sonra (4 saniye içinde) ve tuşlarıyla doğru saate ayarlayın. tuşuyla zaman artar. tuşuyla zaman azalır. Saatin ayarını değiştirmek iki şekilde olabilir:
• Yukarıda gösterilen işlemleri tamamen yeniden yaparak.
• tuşuna basarak ve sonra - ve + tuşlarıyla ayarlayarak.

Fırının el düzeni ile çalışması

Saati ayarladıktan sonra, programlayıcı otomatik olarak el düzeni pozisyonuna gelir.

Not: "Otomatik" pişirmelerden sonra, el düzenine tekrar dönmek için, tuşuna basınız.

Pişmenin başlangıç ve bitiş saatlerini programlamak lazımdır. Göstergenin 10:00 gösterdiğini farz edelim.

1. Fırının komuta düğmesini istenilen konuma ve istenilen ısıya getirin (mesela: normal fırın, 200°C).
2. tuşuna basın ve hemen sonra (4 saniye içinde) ve tuşlarıyla istenilen zamanı belirleyin. 30 dakikalık bir süre farz edelim; görünen:

Tuşu bıraktıktan 4 saniye sonra, gösterge tekrar normal-SAAT

konumuna döner ve auto yazısı görülür.

1. tuşuna basıp hemen sonra ve tuşlarıyla istenilen pişme bitiş saatini programlayın, mesela 13:00 farz edelim

1 3 · 0 0

1. Tuşu bıraktıktan 4 saniye sonra normal saat göstergesi tekrar yerine döner:

A O 1 0 · 0 0

Yanık auto yazısı, otomatik programlama fonksiyonunda pişme süresinin ve bitiş saatinin hafızaya alındığını gösterir. Bu konumlarda fırın 12:30'da yanacak ve 30 dakika sonra da sönecektir. Fırının yandığı süre sinyali yanık kalır. İstenen her an tuşuna basarak hafızaya alınan pişme süresini, tuşuna basarak da pişmenin bitiş saatini görmek mümkündür.

Pişme süresinin sonunda sesli uyarı sinyali çalar; çalışı durdurmak için herhangi bir tuşa ( + ve + dışında) basmak yeterlidir.

Belli bir pişme süresi artan anında yanma

Sadece pişme süresini programlayınca (belli bir pişme süresi için gelecek yanma paragrafın 1.ci ve 2.ci noktası) fırın hemen çalışmaya başlar.

Programlanan bir işlemi silmek için

tuşuna basıp, tuşuyla saati ayarlayın.

Hemen sonra el düzeni ile çalışma tuşuna basın.

Dakika sayacı

Bu fonksiyonda, istenilen belli bir süreden geriye sayım programlanır.

Bu konumda fırının yanıp sönmesi kontrol altında olmayıp, zaman bitince sadece bir uyarı sinyali çalar.

△ tuşuna basınca:

görülür.

+ ve - tuşuyla istenilen süreyi ayarlayın.

Geriye sayım, tuşu bıraktığınız andan itibaren başlar, göstergede ise normal saat görülür.

10.00

Süre tamamen dolduktan sonra sesli bir uyarı duyulur. Bu uyarıyı durdurmak için (+ ve - dışında) herhangi bir tuşa basmak yeterlidir. △ sembolü söner.

Verilerin düzeltilmesi veya silinmesi

• Programlanan veriler, istenilen anda karşıtı olan tuşa veya tuşlarına basarak değiştirilebilir.
• Pişirme süreci silinince, otomatik olarak fonksiyon sonu da kararlaştırılır ve bunun aksi de geçerlidir.
• Programlı çalışmada cihaz, hafızadaki pişirme başlangıcından önce olan bitiş süresini kabul etmez.

Hızlı Pişirme ayarı seçilmişse fanlı fırın ısındıktan sonra otomatik olarak çalışacaktır.

Yemekleri fırından çıkardıktan sonra kısa bir süre fırın kapağının yarı açık bırakılması tavsiye edilir: böylece soğuma süresi azalmış olur. Bu ek bir termostat aracılığı ile kontrol edilir.

Zaman Ayar Düğmesi

(model CP 648 MT I CP 758 MT)

Programsız pişirme (Manuel ayarlama Düğmesi):

Sembolü zaman ayar düğmesini göstergede el sembolü gelinceye kadar yönünün tersine çeviriniz. Pişirme ayarı seçim düğmesine basarak fırını çalıştırınız ve termostat düğmesini çevirerek istenilen dereceyi ayarlayınız. Zaman ayar düğmesini başlangıç konumuna "." çevirdiğiniz zaman fırın söner.

Pişirme süresinin programlanması:

Zaman ayar düğmesini, istenilen zamanı (10-120 dakika arası) ayarlayana kadar saat yönünde çeviriniz. Pişirme ayarı seçim düğmesine basarak fırını çalıştırınız ve termostat düğmesini çevirerek istenilen dereceyi ayarlayınız. Geri sayım sona erince, çalan zil sesi ya bir dakika sonra ya da herhangi bir tuşa basmanızla susar.

Pişirme başladıktan sonra geri sayımın sıfırlandığını unutmayınız.

Uyarı: Cihazınızı ilk kez kullandığınızda termostatı en yüksek dereceye ayarlayıp fırını içi boş bir halde yarım saat boyunca kapalı olarak çalıştırmanızı öneririz. Ardından fırın kapağını açıp odayı havalandırınız. Bu ilk kullanım sırasında sıkça tespit edilen koku, depolama sırasında ve kurulana dek fırını korumak için kullanılan maddelerin buharlaşmasına bağlıdır.

Uyarı: Fırının damlama tepsisini tabanına sos ve/veya yağ damlamasını önlemek için sadece yiyeceğinizi ızgara yaparken veya çevirirken (sadece belirli modellerde vardır) fırının en alt rafına yerleştiriniz. Tüm diğer pişirme şekilleri için asla en alt rafı kullanmayınız, ayrıca emaye hasar görebileceğinden fırın çalışırken fırın tabanına asla bir şey koymayın. Pişirme kaplarınızı (tabaklar, alüminyum folyo, vs.) her zaman cihazla birlikte verilen ızgaranın üzerine koyunuz.

Bu ayarda sadece iç ışık yanar: yemeklerin hızlı defrost

olması için ideal bir fonksiyondur.

Geleneksel Fırın: Termostat düğmesini H'yi 40°C ile MAX arası bir noktaya getirin. Bu konumda üst ve alt ısıtma elemanları birlikte çalışır. Bu, olağanüstü ısı dağılımı ve azaltılmış enerji tüketimi ile klasik fırın tipidir. Etli lahana, kurutulmuş morina balığı, ince dana dilimleri gibi birden fazla malzeme içeren yiyecekleri pişirirken ideal bir fırındır. Yavaş pişirilmesi ve üzerine ara ara kendi suyunun veya başka bir sıvının eklenmesini gerektiren dana veya sığır etli yemekleri (güveç, et, vb.) hazırlarken de mükemmel sonuçlar elde edilir. Ayrıca kek ve meyve pişirmede ve fırında kapaklı kaplarda pişirilen yiyecekler için en iyi sistem olmaya devam etmektedir.

Termostat düğmesini H konumunda 40°C ile MAX arası bir noktaya getirin. Bu konumda üst ve alt ısıtma elemanları birlikte çalışır. Bu, olağanüstü ısı dağılımı ve azaltılmış enerji tüketimi ile klasik fırın tipidir. Etli lahana, kurutulmuş morina balığı, ince dana dilimleri gibi birden fazla malzeme içeren yiyecekleri pişirirken ısı yayan fırınların üstü yoktur. Yavaş pişirilmesi ve üzerine ara ara kendi suyunun veya başka bir sıvının eklenmesini gerektiren dana veya sığır etli yemekleri (güveç, et, vb.) hazırlarken de mükemmel sonuçlar elde edilir. Dahası kek ve meyve pişirmede, ayrıca fırında kapaklı kaplarda pişirilen yiyecekler için en iyi sistem olmaya devam etmektedir.

Geleneksel ayarı seçtiğinizde pişirirken, eşit pişirme olması için her bir seferde sadece bir damlama tepsisini veya pişirme rafını kullanın. Farklı raf yüksekliklerini kullanarak fırının üstü ve altı arasındaki ısı miktarını dengeleyebilirsiniz. Yemeğin üstten ne kadar ısıya ihtiyacı olduğuna, oluşan duruma bağlı olarak farklı raf yükseklikleri arasından istediğinizi seçin.

Termostat düğmesi H'yi 40°C ile MAX arası bir noktaya getirin. Arka ısıtma elemanı ile fan çalışmaya başlayıp ısının fırının her yerine eşit dağılmasını sağlar. Bu pişirme ayarı sadece 1600W elektrik harcar. Bu ayar hassas yiyecekleri, özellikle kabarması gereken kekleri, pişirmek ve bazı tartları aynı anda 3 rafa da hazırlamak için idealdir. Örnek vermek gerekirse, kremalı kurabiyeler, baharatlı tatlı kurabiyeler, baharatlı kurabiyeler, küçük ekmekler, küçük porsiyonlar halinde peynir soslu sebzeler, vb.

Termostat düğmesini H'yi 40°C ile MAX arası bir noktaya getirin. Arka ısıtma elemanı ile fan çalışmaya başlayıp ısının fırının her yerine eşit dağılmasını sağlar. Bu pişirme ayarı sadece 1600W elektrik harcar. Bu ayar hassas yiyecekleri, özellikle kabarması gereken kekleri, pişirmek ve bazı tartları aynı anda 3 rafa da hazırlamak için idealdir. Örnek vermek gerekirse, kremalı kurabiyeler, baharatlı tatlı kurabiyeler, baharatlı kurabiyeler, küçük ekmekler, küçük porsiyonlar halinde peynir soslu sebzeler, vb.

Termostat düğmesi H'yi 40°C ile MAX arası bir noktaya getirin. Isıtma elemanları ile fan çalışmaya başlayıp ısının fırının her yerine eşit dağılmasını garanti eder. Bu ayar (önceden ısıtılması gerekmediğinden), özellikle donmuş veya önceden pişirilmiş gıdalar gibi önceden paketlenmiş yiyeceklerle, bazı ev yapımı yiyecekleri çabucak pişirmek için önerilir. Hızlı pişirme ayarında en iyi sonuçları sadece tek bir pişirme rafı kullanırsanız (alttan 2. raf) elde edersiniz.

Termostat düğmesini H, 40°C ile MAX arası bir noktaya getirin. Isıtma elemanları ve fan çalışmaya başlayıp, ısının fırının her yerine eşit dağılmasını garanti eder. Bu ayar (önceden ısıtılması gerekmediğinden), özellikle donmuş veya önceden pişirilmiş gıdalar gibi önceden paketlenmiş yiyeceklerle, bazı ev yapımı yiyecekleri çabucak pişirmek için önerilir. Hızlı pişirme ayarında en iyi sonuçları sadece tek bir pişirme rafı kullanırsanız (alttan 2. raf) elde edersiniz.

Termostat düğmesi H'yi 40°C ile MAX arası bir noktaya getirin. Isıtma elemanları ile fan çalışmaya başlar. Isı fırının içinde sabit

Termostat düğmesi H'yi 40°C ile MAX arası bir noktaya getirin. Isıtma elemanları ile fan çalışmaya başlar. Isı fırının içinde sabit

ve eşit biçimde yayılmış olduğundan fırının içindeki hava yiyeceğin tüm yüzeyini pişirip kahverengileştirir. Bu ayarla aynı anda farklı çeşit yemekleri aynı anda pişirebilirsiniz. "Birden fazla rafta pişirme" başlığındaki talimatlara göre aynı anda en fazla 2 raf birden kullanılabilir. Bu çoklu pişirme ayarı özellikle gratenli veya uzun sürede pişen lazanya, makarnalar, kızarmış tavuk ve patates vb. yemekler için önerilir. Üstelik mükemmel ısı dağılımı et pişirirken daha az yağ kullanmanızı da sağlar. Bu sayede et suyunu içinde daha çok tutar, daha yumuşak olur ve ağırlığının da azını kaybeder. Çoklu pişirme ayarı özellikle çok az çeşni eklenerek hazırlanabilen, böylece kendi tadını ve görünümünü koruyan balık pişirmede idealdir. Tatlılar: Çoklu pişirme ayarı ile mayalı keklerin pişirilmesinde de mükemmel sonuçlar elde edersiniz.

Dahası, bu ayarda ısı 80°C'ye getirilerek beyaz veya kırmızı et ile ekmek gezmede de kullanılabilir. Daha hassas gıdaları gezmek için termostatı 60°C'ye getirilebilir, veya termostatı 0°C'ye ayarlayarak sadece soğuk hava dolaşımı özelliğini kullanabilirsiniz.

Pizza ayarı:

Termostat Düğmesi H'yi 40°C ile MAX arası bir noktaya getirin. Alt ve dairesel ısıtma elemanları ile fan çalışmaya başlar. Cihazın kullandığı yüksek miktarda güce (2800 W) bağlı olarak fırının alt kısmında önemli oranda ısı üretildiğinden bu kombinasyon fırını çabucak ısıtır. Pizza ayarı, pizzalar veya büyük rostolar gibi yüksek ısı gerektiren yiyecekler için idealdir. Her bir seferde tek bir damlama tepsisiveya raf kullanın. Birden fazla tepsi veya raf kullanılsa, pişirme sürecinin ortasında bunların yerlerinin değiştirilmesi gerekir.

Izgara:

Termostat Düğmesi H'yi 40°C ile MAX arası bir noktaya getirin. Üst merkezi ısıtma elemanı devreye girer ve fan bölümü çalışır.

Izgaranın çok yüksek ve doğrudan ısısı etlerin yüzeyini kızartırken suların içinde kalıp etin yumuşak olmasını sağlar. Izgara yüzeyde yüksek miktarda ısı gerektiren şişkin biftek, dana eti, kaburga bifteği, fileto, hamburger vb. yemekler için özellikle önerilir.

Önemli: Izgara kullanıldığı zaman fırının kapağının kapalı olması gerekir.

Fan hızı ızgaralar için çok gereklidir, ısının fırın içerisinde homojen dağılımını sağlayarak, yiyeceklerin hem yüzeylerinin hem de iç kısmının pişmesi sağlanır. Bu fanı yüzeyinin kızarmasını istediğiniz yemeklerde pişme işleminin sonuna doğru da çalıştırabilirsiniz.

Şişte çevirme:

Şişte çevirmeyi başlatmak için aşağıdakileri uygulayın:

a) Damlama tepsisini 1. rafa yerleştirin; b) Şişte çevirme yapmak için sağlanan özel desteği 3. rafa yerleştirip şişi özel deliğinden fırının arkasındaki şiş bölümüne sokarak yerleştirin; c) Şişte pişirmeye başlamak için "G" düğmesini ayarını seçin.

Her çalıştırmadan önce, fırının elektrik şebekesiyle bağlantısını kesiniz.

Ömrünün uzun olması için, cihaz, sık sık aşağıdakilere dikkat edilerek temizlenmelidir:

• Emaye parçalar ve kendi kendine temizlenen paneller, zararlı olabilecek aşındırıcı tozlar veya paslandırıcı maddeler kullanmadan ılık su ile yıkanmalıdır.
• Fırının içi hala sıcakken sıcak su ve deterjan kullanarak ve ardından dikkatli bir biçimde durulayarak ve kurulayarak düzgün bir biçimde temizlenmelidir.
• Paslanmaz çelik, kireçli su veya sert deterjanlarla uzun süre temas ederse çizilebilir. Temizlikten sonra, tamamen durulamanızı ve kurutmanızı tavsiye ederiz. Ayrıca su damlalarının da kurulanması tavsiye edilir.
• Fırın tabanına kesinlikle alüminyum folyo sermeyin, çünkü bunun sonucunda oluşan ısı birikimi pişirme sürelerinizi bozar ve hatta emayeye zarar verebilir.

Fırın Lambasının Değiştirilmesi

• Cihazı elektrik şebekesine bağlamak için kullanılan şalter ile fırının güç kaynağından bağlantısını kesiniz veya erişilebilir ise fişini çekiniz;
• Lamba tutucusunun cam kapağını çıkarınız;
• Lambayı çıkarınız ve aşağıdaki özelliklerde, yüksek sıcaklıklara (300°C) dirençli bir lamba ile değiştiriniz:

- 230/240V

• 15 Watt - E14 Tipi
• Cam kapağı yerine takınız ve fırını şebekeye bağlayınız.

Şekil 2

Şekil 3

Fırın kapağını sökme ve takma:

Aşağıdaki işlemleri izleyerek (şekil 3-4), daha ayrıntılı bir temizlik yapmak için, fırınınızın kapağını çıkarabilirsiniz:

• Fırın kapağını sonuna kadar açın ve iki menteşe üzerine oturtulmuş olan kilit kollarını kaldırınız (şekil 3, B);
• Kapağı kısmen kapatın, şekil 4'de gösterildiği gibi, kapıyı kaldırarak kancalardan (A) çıkarınız.

Kapağı yeniden monte etmek için:

• Kapağı doğru pozisyona getirin ve iki kancayı deliklerin yüzüne oturtunuz;
• Fırın kapağını tamamen açınız, aşağı doğru iki menteşeyi kancalarından çıkartınız, kapıyı kapatınız.

Aşağıdaki bilgiler cihazı yerleştirecek Merloni Yetkili Servisi tarafından okunmalıdır. Montaj işlemleri, doğru yerleştirme, teknik bakım ve servis işlemi için bilinmesi şart kurallardır.

Önemli: Cihazın ayarlanması, bakımı veya taşınması esnasında öncelikle cihazın elektrik bağlantısının şebekeden ayrılmasının gerekliliği unutulmamalıdır.

Eğer elektrik bağlantısının şebekeye bağlı kalması gerekiyorsa, maksimum tedbirlerin alınması gerekmektedir.

Mutfağın aşağıdaki teknik özelliklere sahiptir:

• Cat. II2H3+

sınıf 1

sınıf 2 alt-sınıf 1

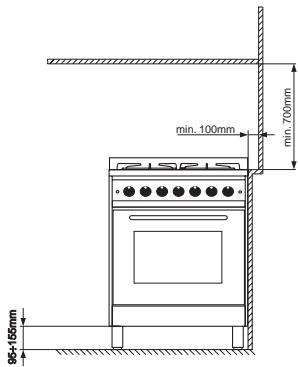

Mutfağın maksimum ölçüleri 2. sayfadaki şekilde belirtilmiştir. Doğru bir yerleştirme için, şekil 5'de belirtilen minimum uzaklıklara dikkat edilmesi gerekir. Ayrıca, fırına bitişik yüzeyler ve arka duvar, oda sıcaklığının 65°C üzerindeki bir sıcaklığa dayanıklı türden yapılmış olmalıdır.

Şekil 5

Şekil 4

Fırını monte etmeden önce, fırın tabanının altına açılmış olan 95-155 mm yüksekliğinde ayarlanabilir ayaklar yerleştirin (şekil 6). Bu ayaklar vidalıdır; istenilen seviye bu vidalı ayaklar ile ayarlanabilir.

Cihazın pozisyonu

Yürürlükte olan UNI-CIG 7129 ve 7131 normlarına göre, bu cihaz sadece sürekli havalandırmanın olacağı bir mahalde kurulmalı ve kullanılmalıdır. Aşağıda anlatılan önlemleri uygulayınız:

• Cihazdan kullanım esnasında açığa çıkan gazların, bir baca tarafından dışarıya atılması veya direkt dışarıya açılan uygun bir davlumbaz tarafından emilmesi gerekmektedir.
• Aspiratörün konmasının mümkün olmadığı durumlarda, pencere üzerine veya dışarıya bakan duvar üzerine elektrikli hava emicinin konulmasına izin verilir. Hava emici cihazla aynı anda çalıştırılır.

Mutfak Havalandırması

Cihazın monte edileceği ortamdaki hava akışı, yanma esnasında cihazdan çıkan gaz miktarına eşit olmalıdır. Doğal hava akımı, mutfağın dışarıya bakan duvarlarındaki açıklıklardan veya tek veya çok delikli havalandırma kanalından sürekli olarak hareket etmelidir. Hava, kirli kaynaklardan uzak yerlerden doğrudan alınır. Havalandırma açıklığı aşağıdaki özelliklere sahip olmalıdır:

• Havanın toplam serbest geçiş alanı, ısıtma kapasitesi için kullanılan her kW için yaklaşık 6 cm² olmalıdır;

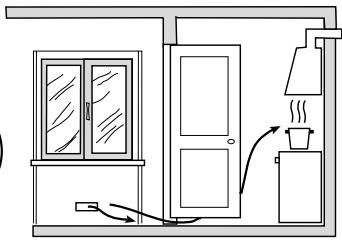

• Hava akımı, yangın riskinin olmadığı bitişik bir odadan da sağlanabilir. Hava akımının sağlanacağı bu bitişik odadan havalandırılacak odaya yukarıda belirtildiği gibi sürekli olarak açıklıkların bulunması lazım. Bu açıklıklar, kapı ile döşeme arasındaki ince boşluklar artırılarak da elde edilebilir (şekil 8B). Eğer yanma esnasında çıkan gazın dışarı atılması için elektrikli havalandırıcı kullanılırsa, havalandırma açıklığının maksimum performans elde etmek için artırılması gerekir. Cihazın uzun bir süre yüksek kapasitede çalıştırılması, ek bir havalandırma gerektirebilir. Pencere açabilir veya elektrikli havalandırıcının kademesini artırabilirsiniz. Havadan daha ağır olan petrol gazları aşağıya doğru durgunlaşırlar. Bu durumda, LPG tüp gazı içeren yerlerin yer seviyesinde dışarıya doğru açıklıkların olması lazım, böylelikle aşağıdan olabilecek olası gaz sızıntılarının dışarı atılması sağlanır. LPG tüp gazlarını yer seviyesinin altında bulunan yerlere koymayınız; tüp gazının 50°C sıcaklığın üzerine çıkaracak ısı kaynaklarının yanından uzak bir yere bağlanması tavsiye edilir.

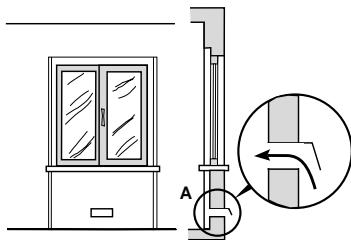

Detay A: Havalandırma, bitişik odadan

Hava temini için havalandırma deliklerinden örnekler. Havalandırma açıklığını (deliği) cam ve taban arasında yaymak

Şekil 7A

Şekil 7B

BESLEME KABLOSUNUN ŞEBEKEYE BAĞLANMASI:

• Önce cihazın hangi tip gazla besleneceğine karar verilir. Cihazın gaz bağlantısı, yürürlükteki normlara göre yapılır (UNI-CIG 7129 ve 7131).
• Bu cihaz, setüstü ocak etiketinin üzerinde yazan gaz tipiyle çalıştırılmak üzere hazırlanmıştır. Cihazda kullanılması gereken gaz tipi, cihaza gelen gaz tipiyle aynı değilse, "Farklı gaz tiplerine uyarlama" paragrafındaki talimatları uygulayarak, boru ağızlarını değiştiriniz.
• Cihazın güvenli bir şekilde çalışması, uygun enerji tüketmesi ve uzun ömürlü olması için, besleme basıncının, beklerin ve boru ağızlarının özelliklerinin belirtildiği Tablo 1'deki değerlere uygun olması gerekir. Aksi takdirde, UNI-CIG 7430 normuna göre, besleme borusunun üzerine uygun bir basınç regülatörü monte etmek gerekir. Cihazın durumu analiz edilerek uygunluğu belirlenmelidir.

Cihazın arka kısmında bulunan 1/2 parmak çapındaki bağlantı uçlu boruya (F), UNI-CIG 7129 normuna uygun olan sert metalik boruyu (şekil 11-D) veya (maksimum uzunluğu 2000 mm'yi geçmeyen, UNI-CIG 9891 normuna uygun olan) daha esnek bir metalik boruyu (şekil 11-C) birleştirmek gerekir. Boru, kendisine zarar gelmemesi ve ezilmemesi için hareketli nesnelere temas etmemelidir. Eğer kauçuk esnek boru kullanılırsa, sıvılaştırılmış gaz (şekil 11-A) veya doğal gaz (şekil 11-B) için uygun hortumun kullanılması gerekir. Conta (G) bütün farklı bağlantılarda kullanılmalıdır. UNI-CIG 7141'e göre, borunun iki ucunu uygun kelepçe (E) ile sabitleştirin. Esnek boru, UNI-CIG 7141 normuna ve kullanılan özel gaz tipine uygun olmalıdır.

Bunlardan başka:

• Maksimum 1,5 metre uzunluğunda, mümkün olan en kısa hortum olmalıdır;
• Hortum kat kat olmamalı ve dolanmamalıdır;
• Cihazın konduğu yerin arka duvarıyla ve 50°C ısıyla temas halinde olmaması gerekir (sıcaklığı 50°C'nin üzerine çıkarabilecek ısı kaynaklarının yanında kesinlikle bulundurulmamalıdır);
• Hortum keskin köşelere temas etmemelidir;

Önemli: UNI-CIG 7432-75 normuna uygun olarak, tüpgaz bağlantısı gerçekleştirilirken, tüpgaz ile hortum arasına basınç regülatörü koyunuz.

Bağlantıların kontrolü, gaz devresinde sabun köpüğü kullanılarak yapılır (asla ateşle kontrol yapılmaz). Bütün bekler çalışırken, doğal gazın yeterli olup olmadığını kontrol ediniz.

Farklı gaz tiplerine uyarlama (setüstü ocak için talimatlar)

Setüstü ocağı, önceden fabrikanın belirlediği gaz tipinden (setüstü ocağın üzerinde yer alan etikette veya ambalajda belirtilen) başka bir gaz tipine uygun hale getirebilmek için, aşağıdaki işlemleri uygulayarak, beklerin boru ağızlarını değiştirmek gerekir:

• Setüstü ocağın ızgaralarını kaldırınız ve bekleri merkezlerinden çıkartınız;
• 7 mm uzunluğunda İngiliz anahtarı kullanarak boru ağızlarını sökünüz (Şekil 10) ve yeni gaz tipine uygun olan boru ağızları ile değiştiriniz (Tablo 1'deki beklerin ve boru ağızlarının özelliklerine bakın);

İşlemleri tersinden uygulayarak parçaları yeniden monte ediniz. - Bu işlemin sonunda, eski etiketi kullanılacak yeni gazın belirtildiği etiketle değiştiriniz.

Şekil 8

Şekil 9, Şekil 10

İki dilimli ocak bekleri üzerindeki boru ağızlarının değiştirilmesi:

• Izgaraları kaldırın ve bekleri merkezlerinden sökünüz. Bek iki ayrı bölümden oluşur (Şekil C ve Şekil D'ye bakın);
• 7 mm uzunluğunda İngiliz anahtarı kullanarak boru ağızlarını sökünüz. İç bekin bir boru ağzı, dış bekin ise iki boru ağzı (aynı ölçüde) vardır. Yeni gaz tipine uygun olan boru ağızları ile değiştiriniz (Tablo 1'e bakın);
• İşlemleri tersinden uygulayarak parçaları yeniden monte ediniz.

Şekil C

Şekil D

Minimum ayar

• Elektrik bağlantısını minimum konumuna getiriniz;
• Düğmeyi çıkartınız ve elektrik bağlantısının üzerinde bulunan (Şekil 11) ayarlanabilir vidayı az bir alev elde edinceye kadar tornavida ile çeviriniz (vidayı sökerken alevin yüksekliği artar, vidalarken azalır).

Not: Tüpgaz kullanılıyorsa, ayarlanabilir vidanın sonuna kadar vidalanması gerekir.

• Minimum alev için gerekli ayarlamaları yaptıktan sonra, düğmeyi aniden birkaç defa minimum konumdan maksimum konuma veya tam tersine çeviriniz ve beklerin sönüp sönmediğini kontrol ediniz.
• Emniyet sistemi ile donatılmış cihazlarda, eğer bekler düşük ateş ayarında iken, cihaz çalışmazsa ayarlanabilir vida ile düşük ateş ayarını artırınız.

Farklı gaz tiplerine uyarlama (fırın için talimatlar)

Fırını önceden fabrikanın belirlediği gaz tipinden (etiketin üzerinde belirtilen) farklı bir gaz tipine uygun hale getirebilmek için, aşağıdaki işlemleri uygulamak gerekir:

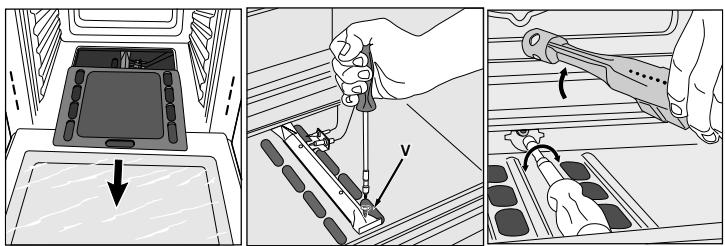

a) Fırın bekinin boru ağzının değiştirilmesi

• Fırının kapağını tamamen açınız. Kaygan fırın tepsisini dışarı çıkartınız.
• Bekin sabit vidalarını sökünüz.
• Vidayı (V) çıkardıktan sonra fırın bekinizi çıkartınız.
• 7 mm. uzunluğunda İngiliz anahtarı kullanarak bekin boru ağzını sökünüz ve yeni gaz tipine uygun olan boru ağzı ile değiştiriniz (tablo 1'e bakın).

Özellikle, buji tellerine ve termokopla borularına dikkat ediniz.

• Bütün işlemleri tersinden uygulayarak parçaları yeniden monte ediniz.

c) Fırın bekinin minimum ayarı

Max konumunda düğmeyi yaklaşık 10 dakika beklettikten sonra düğmeyi Min konumuna getiriniz. Düğmeyi çıkartınız. Kontrol paneline bağlı olan sabit diski çıkartınız. Az bir ateş elde edinceye kadar termostatın alt kısmında bulunan ayarlanabilir vidayı ayarlayınız (şekil 12). Ateş fırının altındaki deliklerden görünür.

Not: Tüpgaz kullanıyorsa, ayarlanabilir vidanın sonuna kadar vidalanması gerekir.

• Düğmeyi 8 konumundan 1 konumuna çevirdiğinizde veya fırının kapağını açıp kapadığınızda, beklerin sönüp sönmediğini kontrol ediniz.

Önemli

Bu işlemin sonunda, eski etiketi kullanılacak gazın belirtildiği etiketle değiştiriniz.

Şekil 11

Not

Kullanılacak olan gaz basıncı öngörülen gaz basıncından farklıysa, giriş borusunun üzerine uygun bir basınç regülatörü monte etmek gerekir (UNI-CIG7430 normuna göre).

Üç kutuplu güç kaynağı kablosu olan fırınlar, ürün plakası (cihaza takılı olan) üzerinde ve kılavuz içerisindeki talimatlarda belirtilen voltaj ve frekans değerleriyle çalışacak şekilde tasarlanmıştır. Cihazın topraklama kablosu rengi sarı-yeşildir.

Güç kaynağı kablosunu takma:

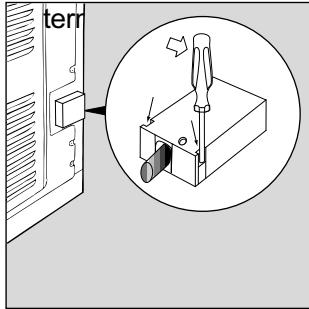

Terminal kutusunu açma:

• Bir tornavida kullanarak, terminal kart kapağının kapaklarını kaldırınız;
• Terminal kutusunun kapağını çekerek açınız.

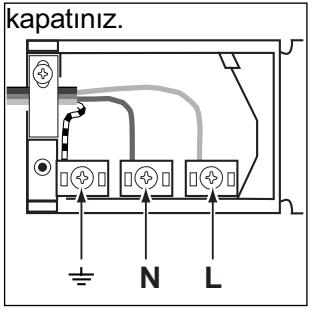

Kabloyu takmak için aşağıdaki işlemleri yapınız:

Tek sıkıştırıcı vidayı ve üç temas vidasını (L-N-1) çıkarınız - Aşağıdaki renk tablosunu izleyerek vida başları altındaki kabloları bağlayınız: Mavi (N), Kahverengi (L), Sarı-Yeşil (1/2)

Güç kaynağı kablosunu sıkıştırarak yerine bağlayınız ve

paagini

Güç kaynağı kablosunu ana enerji kaynağına bağlayınız.

Ürün plakası üzerindeki yük değerine tekabül eden standart bir fiş takınız. Kabloyu doğrudan ana enerji kaynağına bağlarken, cihaz ve ana enerji kaynağı arasında minimum 3mm'lik bir temas açıklığı bırakarak çok kutuplu bir devre kesici yerleştiriniz. Çok kutuplu devre kesicinin boyutu yük değerine uygun olmalıdır ve bu konu ile ilgili geçerli yönetmeliklere uymalıdır (toprak hattı devre kesici ile kesilmemelidir).

Güç kaynağı kablosu, uzunluğu boyunca hiçbir noktasında sıcaklığı oda sıcaklığının 50°C üzerine çıkmayacak şekilde yerleştirilmelidir.

Bağlantıyı yapmadan önce aşağıdakileri kontrol ediniz:

• Bu cihazın elektrik emniyeti, ancak cihaza elektrik emniyeti ile ilgili yönetmeliklere uygun, doğru ve yeterli bir topraklama yapılırsa garanti edilebilir. Her zaman topraklamanın yeterli olup olmadığını kontrol ediniz, bu konuda herhangi bir şüpheniz varsa, sistemi kontrol ettirmek amacıyla bu konuda yetkili servisi çağırınız. Topraklama yapılmadan kullanılan bir sistemden kaynaklanacak herhangi bir zarardan üretici sorumlu olmayacaktır.
• Cihazı ana enerji kaynağına bağlamadan önce, veri plakası (cihaz ve/veya ambalaj üzerindeki) üzerinde belirtilen özelliklerin evinizin tesisat özelliklerine uygun olup olmadığını kontrol ediniz.
• Tesisatın ve prizlerin elektrik kapasitesinin cihazı maksimum güçte (veri plakası üzerinde belirtilen) kullanmaya yeterli olup olmadığını kontrol ediniz. Bu konuda herhangi bir şüpheniz olursa, yetkili servisi çağırınız.
• Cihazın fişi priz ile uyumlu değilse, bir teknisyenin prizi uygun bir tip ile değiştirmesini sağlayınız. Özellikle priz kablolarının kesitinin cihazın çektiği güce uygun olmasını sağlayınız. Adaptörler, çoklu prizler ve/veya uzatma kablolarının kullanılması önerilmemektedir. Bunları mutlaka kullanmak gerekiyorsa, güvenlik yönetmeliklerine uygun tek veya birden çok adaptör üzerinde belirtilen maksimum gücü kesinlikle aşmayınız. Fiş ve priz kolay erişilebilecek yerlerde olmalıdır.

BEK VE ENJEKTÖR ÖZELLİKLERİ

Tablo 1				LPG				Doğal gaz
BEK	Çap (mm)	Termik güç W (H.s.*)		Baypas 1/100 (mm)	Enjektör 1/100 (mm)	Debi * g/h		Enjektör 1/100 (mm)	Debi* l/h G20
		Nominal.	azaltilmş.			G30	G31
C.Hizlì	100	3.00	0.7	40	86	218	214	116	286
B. Yarı hizlì	75	1.65	0.4	30	64	120	118	96	157
A. Yarıdağı	55	1.00	0.3	27	50	73	71	71	95
D.3'lü bek	130	3.25	1.3	57	91	236	232	124	309
I Çift;cereçeve DC DR (iç)	30	0.90	0.4	30	44	65	64	70	86
I. Çift;cereçeveDC DR (dɪs)	130	4.10	1.3	57	70	298	293	110	390
Gazlı fırın		2.6	0.7	49	78	189	186	113	248
Besleme basınci	Nominal Minimum Maksimum					28-30 20 35	37 25 45		20 17 25

CE

15°C'de ve 1013 mbar kuru gaz

Bu cihaz aşağıdaki direktiflere uygundur.

• 73/23/EEC of 19/02/73 (alçak gerilim) ve müteakip değişiklikler
• 89/336/EEC of 03/05/89 (Elektromanyetik uyumluluk) ve müteakip değişiklikler
• 90/336/EEC of 29/06/90 (Gaz) ve müteakip değişiklikler
• 93/68/EEC of 22/07/93 ve müteakip değişiklikler.

TEKNİK ÖZELLİKLER

Mod: CP 648 MT.2 - CP 6480 MT.2 (X) F - CP 758 MT.2 - CP 649 MT.2 - CP 649 MD.2

Elektrikli fırının iç hacmi:

56 litre

Voltaj ve frekans:

230V~50Hz 2800W

Modeller: CP 647 GT - CP 757 GT

Doğal konveksiyon enerji tüketimi:

mod: doğal konveksiyon

Fanlı konveksiyon için belirlenen enerji tüketimi

mod: Fanlı fırın
