CP 757 GT - Fogão HOTPOINT - Manual de utilização gratuito

Tipo de produto	Fogão misto gás/elétrico
Marca	Hotpoint
Modelo	CP 757 GT
Número de queimadores a gás	5 bocas (1 auxiliar, 1 semi-rápido, 1 rápido, 1 tripla coroa, 1 chama dupla independente)
Acendimento dos queimadores	Automático por vela, com segurança termopar
Tipo de forno	Forno a gás com termostato mecânico
Volume do forno	58 litros
Grelhador	Elétrico com termostato
Espeto rotativo	Sim, acionado pelo grelhador elétrico
Iluminação do forno	Sim, lâmpada 15 W, casquilho E14, resistente a 300°C
Temporizador	Mecânico, até 120 minutos com sinal sonoro
Alimentação elétrica	230 V ~ 50 Hz
Potência elétrica total	2250 W
Alimentação de gás	Gás natural ou garrafa (G20/G25/G30/G31) – injetores adaptáveis
Dispositivos de segurança	Termopar nos queimadores a gás e forno, corte de gás em caso de extinção
Manutenção e limpeza	Queimadores e grelhas laváveis, esmalte autolimpante interior do forno, porta removível
Dimensões (altura x largura x profundidade)	Aproximadamente 90 x 60 x 60 cm (pés ajustáveis 95-155 mm)
Peso	Aproximadamente 50 kg

Perguntas frequentes - CP 757 GT HOTPOINT

Como acender um queimador a gás?

Gire o manípulo para a posição de chama grande, pressione-o totalmente para acionar o acendimento automático. Mantenha pressionado por 6 segundos após a ignição para aquecer o termopar de segurança.

O que fazer se o queimador não acender?

Verifique se o gás está aberto e se os injetores não estão obstruídos. Não acione o acendimento por mais de 15 segundos consecutivos. Se o problema persistir, aguarde 1 minuto antes de tentar novamente.

Como acender o forno a gás?

Gire o manípulo do forno para a posição 8 enquanto pressiona totalmente para ativar o acendimento eletrônico. Mantenha pressionado por 6 segundos após a ignição. Em caso de falta de energia, acenda manualmente com um fósforo pela abertura prevista.

Como usar o grelhador elétrico?

Gire o manípulo do forno para a posição grelhador (símbolo). Mantenha a porta fechada durante o cozimento. Use a assadeira no primeiro nível para recolher as gorduras.

Como instalar o espeto rotativo?

Coloque a assadeira no primeiro nível, instale o suporte do espeto no terceiro nível, introduza o espeto no fundo do forno e conecte-o girando o seletor para a posição espeto rotativo.

Como limpar o interior do forno autolimpante?

Após cada cozimento, passe um pano úmido nas paredes. Em caso de gordura persistente, aqueça o forno vazio à temperatura máxima para eliminar os resíduos. Não use objetos pontiagudos.

Como desmontar a porta do forno para limpá-la?

Abra completamente a porta, levante as duas alavancas, feche parcialmente a porta e solte os ganchos. Para remontar, siga os passos inversos.

Como substituir a lâmpada do forno?

Desconecte o aparelho. Desaperte o vidro de proteção no interior do forno, substitua a lâmpada por uma nova (15 W, 300°C, casquilho E14) e aperte novamente o vidro.

Como ajustar o temporizador mecânico?

Gire o manípulo do temporizador no sentido horário quase até o fim, depois volte para definir o tempo desejado (até 120 minutos). No final, um sinal sonoro soa.

O que fazer em caso de vazamento de gás?

Feche imediatamente o registro de gás principal e corte a alimentação elétrica. Abra as janelas para ventilar. Não provoque faíscas. Contacte um profissional qualificado.

MANUAL DE UTILIZADOR CP 757 GT HOTPOINT

Instruções para o uso e a instalação

TR Firin

Yerleştirme ve kullanım kılavuzu

LIGAÇÃO ELÉTRICA

Manual de funcionamento do forno

Funcionamento manual

Forno "Cozinha rápida"

Posição do botão do termostato "H": Entre 40°C e MAX.

Consumo de energia por convecção natural:

Função de aquecimento:

Convencional

Agradecemos a sua escolha de um produto Ariston, seguro e realmente fácil de utilizar. Para conhecê-lo e utilizá-lo da melhor maneira e durante mais tempo, aconselhamos que leia este manual. Obrigado.

ADVERTÊNCIAS

ESTAS INSTRUÇÕES SÃO VÁLIDAS SOMENTE PARA OS PAÍSES DE DESTINO CUJOS SÍMBOLOS CONSTAM NO LIVRETO E NA PLACA DE IDENTIFICAÇÃO DO APARELHO.

1. Este aparelho foi idealizado para uma utilização de tipo não profissional, no interior de uma morada normal.
2. Leia atentamente as advertências contidas no presente livrete, pois as mesmas são importantes indicadores relativos à segurança na instalação, utilização e manutenção. Guarde com cuidado este livrete para consultas posteriores.
3. Os componentes do forno que puderem entrar em contacto com alimentos são fabricados com materiais em conformidade com o estabelecido pela Diretiva CEE 89/109 de 21-12-88 e pelos regulamentos nacionais em vigor.
4. Depois de o ter retirado da embalagem, certifique-se do bom estado do aparelho. No caso de dúvida, não utilize o aparelho e contacte pessoal profissionalmente qualificado.
5. Alguns componentes vêm cobertos por uma película extraível protetora contra arranhões. Antes de colocar o aparelho em funcionamento, esta película deve ser retirada e o componente que era protegido deve ser limpo com um pano e um produto não abrasivo de limpeza doméstica. É aconselhável, na primeira vez que o acender, aquecer o forno vazio durante cerca de 30 minutos na temperatura máxima, a fim de eliminar eventuais resíduos da elaboração.
6. É necessário que todas as operações relativas à instalação e à regulação sejam efetuadas por pessoal qualificado, em conformidade com as normas em vigor. As instruções específicas estão descritas na secção reservada ao instalador.
7. Antes de realizar a ligação do aparelho, certifique-se de que os dados da placa de identificação (na parte inferior do aparelho e na última página do livrete) correspondem aos da rede de distribuição elétrica e de gás.
8. Durante as cozeduras no forno ou na grelha, o aparelho é submetido a um sensível aquecimento ao nível do vidro da porta do forno e dos componentes vizinhos. Assegure-se de que crianças não se aproximem a brincar.
9. Verifique se a capacidade elétrica da instalação e das tomadas elétricas é adequada à potência máxima do aparelho indicada na placa. No caso de dúvida, contacte pessoal profissionalmente qualificado.
10. Verifique periodicamente o bom estado do tubo de ligação do gás e mande trocá-lo por pessoal qualificado assim que houver qualquer anomalia.
11. O cabo de alimentação e o tubo de ligação do gás deste aparelho não devem ser trocados pelo utilizador. No caso de danos e para a eventual troca, contacte exclusivamente um centro de assistência técnica autorizada.
12. Não deixe o aparelho ligado à toa. Desligue o interruptor geral do aparelho quando o mesmo não for ser utilizado e feche a torneira do gás.
13. Os queimadores e as grades permanecem quentes durante muito tempo após a utilização. Preste atenção para não os tocar.
14. Não utilize líquidos inflamáveis nas proximidades do aparelho quando estiver em utilização.
15. Se o fogão for colocado sobre um estrado, é necessário tomar medidas para evitar que o aparelho escorregue do estrado.
16. Se o aparelho tiver uma tampa, eventuais líquidos transbordados sobre a mesma deveriam ser removidos.
17. Se presente, não fechar a tampa se os elementos do plano estiverem ainda quentes.
18. Não utilize máquinas a vapor para limpar o forno.

Recolha dos eletrodomésticos

A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE) prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos para recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

CP 647 GT

CP 757 GT

CP 648 MT.2 - CP 6480 MT.2 (X) F

CP 758 MT.2

CP 649 MT.2

CP 649 MD.2

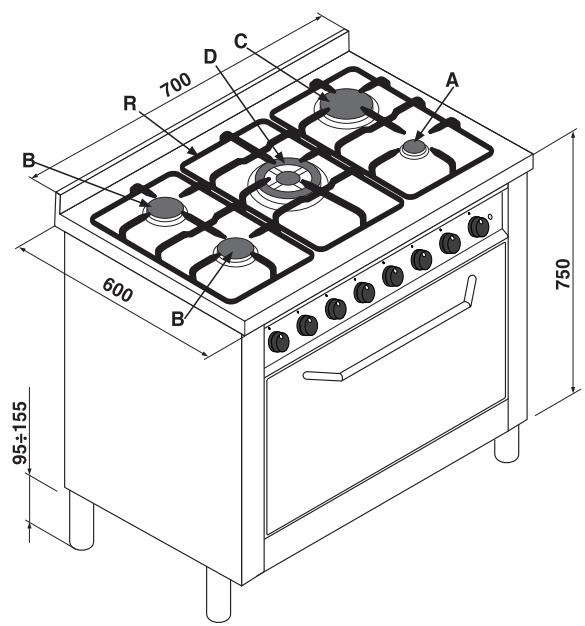

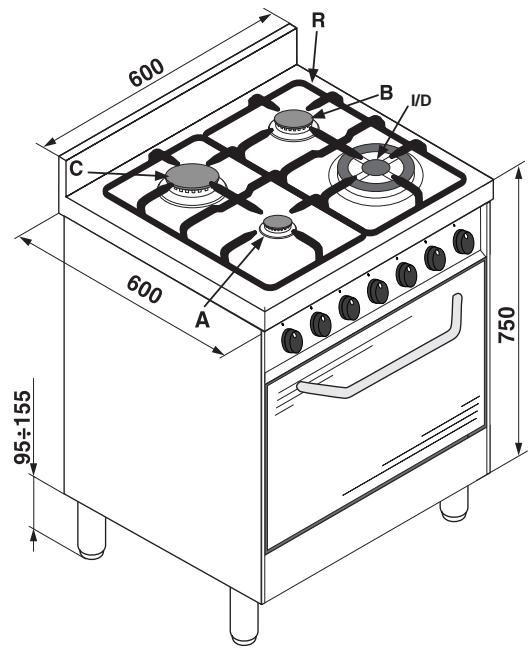

A Queimador a gás auxiliar B Queimador a gás semi-rápido C Queimador a gás rápido D Queimador a gás de tripla coroa I Queimador a gás DC-DR E Vela para acender os queimadores a gás F Dispositivo de segurança - Intervém se a chama se apagar por acaso (líquido vazado, correntes de ar...) e bloqueia o fornecimento de gás ao queimador. G Botão comutador do forno elétrico (seletor das funções de cozedura) H Botão termostato do forno elétrico (seleção das

temperaturas)

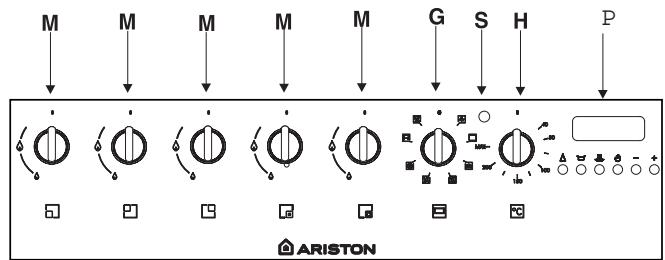

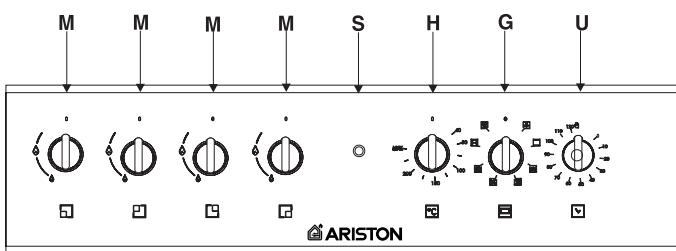

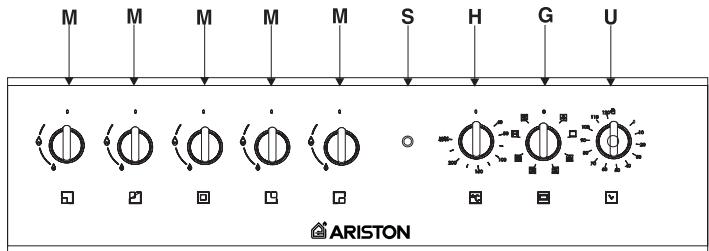

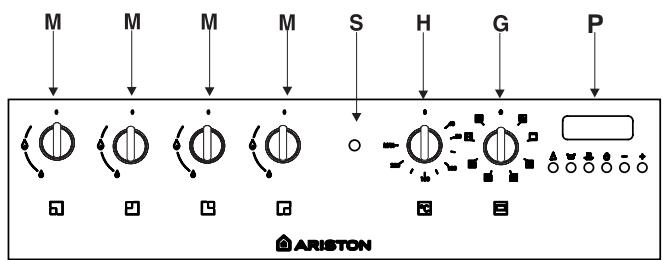

M Botões de comando dos queimadores R Grades de suporte para recipientes de cozedura P Timer S Luz indicadora de funcionamento de um elemento aquecedor elétrico T Contador de horas U Temporizador V Botão do termostato do forno a gás (seletor do funcionamento do forno a gás com regulação das temperaturas e grill elétrico) Z Botão para acender a luz do forno a gás

Queimadores a gás

No painel de comandos, ao redor de cada botão "M" ou dos próprios botões, há indicados os símbolos:

Torneira Fechada

Abertura máxima

Abertura mínima

Para mais, nas proximidades dos botões, os símbolos indicam a posição do respectivo queimador no plano.

Os queimadores são equipados com dispositivos de segurança contra vazamentos de gás com termopar. Este dispositivo providencia um bloqueio da saída de gás se a chama do queimador apagar-se durante o funcionamento.

Para acender um dos queimadores proceda da seguinte maneira:

• gire o respectivo botão na direção anti-horária até o símbolo da chama grande;
• corra o seletor até o fundo para acender automaticamente o gás;
• mantenha o botão premido durante cerca de 6 segundos, com a chama acesa, para possibilitar o aquecimento do termopar de segurança;
• solte o botão, verifique se acendeu-se de modo estável. Se não tiver acendido, repita a operação.

Para obter a potência mínima, gire o botão na direção do símbolo da chama pequena. São possíveis regulações intermediárias, se colocar o botão entre o símbolo da chama grande e o da chama pequena.

Importante:

• Não acione o dispositivo de acendimento automático por mais de 5 segundos consecutivos.
• Em alguns casos, há dificuldades de acendimento por causa de ar que se encontra no interior do condutor do gás.
• Se a chama dos queimadores apagar-se por acaso, o gás continua a sair durante uns instantes antes da intervenção do dispositivo de segurança. Feche o botão de comando e não tente acender novamente por pelo menos 1 minuto, para que se possa espalhar o gás que tiver saído, o que pode ser perigoso.
• Quando o aparelho não estiver a funcionar, controle se os botões estão na posição de fechado " ● ". Além disso, é aconselhável fechar a torneira principal do condutor de alimentação do gás.

Conselhos práticos para utilização dos queimadores

Para obter o máximo rendimento dos queimadores, é aconselhável utilizar somente panelas de diâmetro adequado ao queimador utilizado, e evitar que a chama ultrapasse o fundo da panela (veja a seguinte tabela).

Além disso, quando um líquido começar a ferver, é aconselhável abaixar a chama o necessário para manter a fervura.

Queimador	Ø Diàmetro dos Recipientes (cm.)
A. Auxiliar	6 – 14
B. Semi-rápido	15 – 20
C. Rápido	21 – 26
D. Tripla coroa	24 - 26
I. Dupla Coroa DC-DR (interior) )	10 - 14
I. Dupla Coroa DC-DR (exterior)	24 - 28

O plano de cozedura é equipado com grades de redução (fig. 1), que devem ser colocadas somente sobre o queimador auxiliar "A" e sobre o queimador duplo (interior) "I".

fig.1

O queimador com "duplas chamas independentes"

Este queimador a gás é constituído por dois fogos concêntricos, que podem funcionar juntos ou de maneira independente. A utilização contemporânea no máximo possibilita uma alta potência, diminuindo os tempos de cozedura comparados com os queimadores tradicionais. A dupla coroa de chama, além disso, torna mais uniforme a distribuição do calor no fundo da panela, ao utilizar especificamente os queimadores no mínimo. Podem ser utilizados recipientes de todos os tamanhos; neste caso, para recipientes pequenos, acenda apenas o queimador interior. Cada uma das coroas individualmente que constituem o queimador de "duplas chamas independentes" tem um seletor de comando próprio:

o seletor indicado pelo símbolo interior.

controla a coroa

o seletor indicado pelo símbolo exterior.

controla a coroa

Para acender a coroa que desejar, carregue até ao fundo e rode na direção anti-horária até à posição de maior no respetivo seletor. O queimador é equipado para acender-se de maneira eletrónica que entra em funcionamento automaticamente se carregar no seletor.

Como o queimador é equipado com um dispositivo de segurança "F", é necessário manter cerca de 6 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Para apagar o queimador é necessário rodar o seletor (correspondente ao símbolo "●") na direção horária até que se apague.

Para obter a maior performance é bom lembrar-se de: Sobre os queimadores podem ser realizados todos os tipos de panelas. O importante é o fundo ser perfeitamente chato.

A seleção das várias funções existentes no forno é realizada mediante os dispositivos e componentes de comando situados no próprio painel.

Atenção: A primeira vez que o acender, aconselhamos deixar aproximadamente meia hora o forno a funcionar vazio com o termostato no máximo e a porta fechada. Depois que passar este prazo, desligue-o, abra a porta e ventile a cozinha. O cheiro que pode ser sentido durante esta operação é por causa da evaporação das substâncias utilizadas para proteger o forno durante o tempo desde a produção até a instalação do aparelho.

Atenção: Utilize a primeira prateleira de baixo, e coloque o tabuleiro fornecido para coletar molhos e/ou gordura, somente no caso de cozeduras no grill ou com o espeto giratório (existente apenas em alguns modelos). Para as demais cozeduras nunca utilize a primeira prateleira de baixo e nunca encoste objetos no fundo do forno quando estiver a cozer porque poderá causar danos à pintura. Coloque sempre os seus recipientes de cozedura (recipientes resistentes ao fogo, formas em alumínio etc. etc.) sobre a grade fornecida com o aparelho, apropriadamente encaixada nos trilhos do forno.

É o dispositivo que possibilita selecionar as diferentes funções do forno e escolher a temperatura de cozedura mais idónea aos pratos a serem cozidos, as quais estão indicadas no próprio seletor (entre 150°C e 275°C). O dispositivo eletrónico para acender o forno é integrado no interior do botão de comando. Para acender o queimador do forno carregue no seletor "V" até ao fundo e rode-o na direção anti-horária até à posição 8 (mantendo a porta do forno fechada). Como o forno é equipado com dispositivo de segurança, depois que acender o queimador é necessário manter pressionado o botão "B" aproximadamente 6 segundos, para possibilitar a passagem de gás até aquecer o termopar de segurança. O dispositivo eletrónico para acender o queimador do forno não deve ser acionado mais de 15 segundos. Se depois de 15 segundos o queimador não tiver acendido, solte o botão "V", abra a porta do forno e aguarde pelo menos um minuto antes de tentar novamente acender o queimador.

A seleção da temperatura de cozedura é obtida fazendo corresponder a indicação do valor que desejar com a referência situada no painel; o intervalo completo das temperaturas possíveis é apresentado logo a seguir.

Chega-se à temperatura definida automaticamente e a mesma é mantida constante pelo componente de controlo (o termostato) comandado pelo botão.

Posão 1 (minimo)	Posão 2	Posão 3	Posão 4
150° - 155°C	155°C	175°C	195°C
Posão 5	Posão 6	Posão 7	Posão 8
215°C	235°C	260°C	275°C

Acender manualmente o forno

No caso de falta momentânea de energia elétrica, é possível acender o queimador do forno manualmente:

a) abra a porta do forno b) aproxime um fósforo aceso ou um acendedor à fenda, carregue no botão "V" até ao fundo e rode-o na direção anti-horária até a posição 8.

c) depois que o forno acender, feche a porta.

Advertência importante: se se apagarem por acaso as chamas do queimador, feche o botão de comando "V", abra a porta do forno e aguarde pelo menos um minuto antes de tentar outra vez acender o queimador.

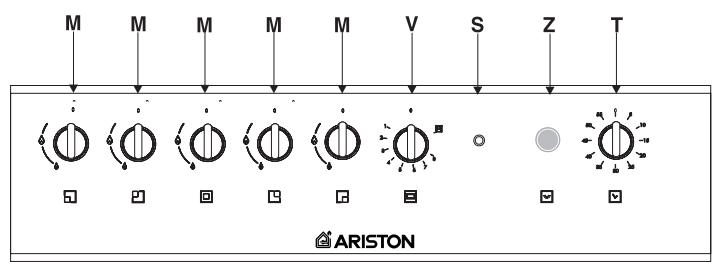

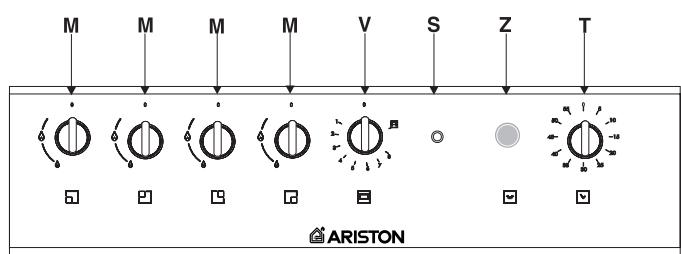

O botão do grill (V)

Este forno é equipado com um grill elétrico. A temperatura muito alta e direta do grill possibilita corar imediatamente a superfície de alimentos que, ao impedirem a saída de líquidos, mantêm-se mais macios por dentro. A cozedura no grill é especificamente aconselhada para pratos que necessitarem de alta temperatura na superfície: bife de vitela e vaca, entrecôte, filé, hambúrguer etc.

O grill é controlado por um dispositivo termostático que regula o seu funcionamento.

Importante: quando se utiliza o grill é necessário deixar a porta do forno fechada. Alguns exemplos de utilização estão apresentados no parágrafo "Conselhos práticos para a cozedura".

Se rodar o botão "V" até a posição, coloca-se em funcionamento, para além do grill a raios infravermelhos, também o motorzinho do espeto giratório, que permanece ligado quando o grill estiver a funcionar.

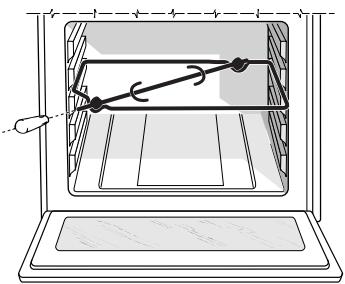

O espeto giratório

Para colocar o espeto giratório proceda da seguinte maneira: a) coloque o tabuleiro coletor na 1ª prateleira; b) encaixe o apoio especial do espeto giratório sobre a

3ª prateleira e coloque o espeto enfiado através do apropriado furo no espeto giratório, situado atrás do forno;

c) para ligar o espeto giratório, coloque o botão

"V" na posição

O botão para acender a luz do forno (Z)

e o indicado pelo símbolo e possibilita acender a luz dentro do forno, para acompanhar o andamento da cozedura sem abrir a porta.

A luz indicadora de funcionamento do grill (S)

Indica a fase de aquecimento do grill; apaga-se para indicar que chegou à temperatura máxima dentro do forno. Esta luz acende-se e apaga-se a indicar que o termostato está a funcionar correctamente para manter constante a temperatura do forno.

O controle de tempo (somente em alguns modelos)

Para usar o controle de tempo é necessário dar corda na campainha, ao rodar o botão "T" uma volta quase completa na direção horária e, em seguida, volte para trás, defina o tempo que desejar ao coincidir a referência fixa do ponteiro com o número correspondente aos minutos desejados.

Posicao do botão de seleção	Alimento a ser cozido	Peso (Kg.)	Posicao de cozedura prateleiras baixas	Tempo de pré aquecimento (minutos)	Posicao do botão do termostato	Tempo de cozedura (minutos)
Forno	Lasanha	2,5	3	10	200	55-60
	Cannellone	2,5	3	10	200	40-45
	Massa ao forno	2,2	3	10	200	50-55
	Vitela	1,7	2	10	210	80-90
	Frango	1,5	3	10	200	70-80
	Rollé de peru	2,5	3	10	200	80-90
	Pato	1,8	3	10	200	90-100
	Coelho	2,0	3	10	200	80-90
	Lombo de porco	1,5	3	10	200	70-80
	Coxa de cordeiro	1,8	3	10	200	80-90
	Cavala	1,3	3	10	200	30-40
	Peixe dentão	1,5	3	10	180	30-40
	Truta no cartucho	1,0	3	10	200	30-35
	Pizza Napolitana	0,6	3	15	210	15-20
	Biscoitos secs	0,5	4	15	180	25-30
	Tortas	1,1	3	15	180	30-35
	Bolo de chocolate	1,0	3	15	165	50-60
	Tortas levedadas	1,0	4	15	165	50-60
Grill	Ligando echasas	1	4	5	-	6
	Espetinhos de calamares e camarão	1	4	3	-	4
	Filé de bacalhau	1	4	3	-	10
	Verduras na grelha	1	4	-	-	8-10
	Bife de vitela	1	4	5	-	20-25
	Costela	1,5	4	5	-	20-25
	Hambúrgueres	1	4	3	-	10-15
	Chouriços	1,7	4	5	-	20-25
	Tostas	n.° 4	4	3	-	2-3
	Com espeto giratório (se houver)
	Vitela no espeto	1.0	-	-	-	80-90
	Frango no espeto	1.5	-	-	-	80-90
	Cordeiro no espeto	1.0	-	-	-	80-90

Obs.: os tempos de cozedura são indicativos e poderão ser modificados em função dos próprios gostos pessoais. Para cozer no grill, é necessário sempre colocar a bandeja pingadeira na 1ª prateleira a partir de baixo.

TIMER (FORNO ELÉCTRICO)

Possibilita a programação do forno ou grelha nas modalidades de estrutura:

• início posterior da cozedura com duração estabelecida;
• início imediato com duração estabelecida; contador de tempo.

Função das teclas:

:contador de minutos, horas, minutos duração da cozedura :final da cozedura

comutação manual

• programação adiantar tempos +: programação atrasar tempos.

Como acertar o relógio digital

Depois da ligação à rede elétrica ou (após falta de corrente), o mostrador piscará com: 0.00 - Premir ao mesmo tempo as teclas em seguida

(dentro de 4 segundos), mediante as teclas - e + programar a hora exata.

Mediante a tecla + adianta-se o relógio. Mediante a tecla - atrasa-se o relógio.

É possível, se for preciso, acertar novamente a hora de duas maneiras:

1. Repetir todas as fases acima descritas.
2. Premir a tecla e em seguida, mediante as teclas - e + acertar o relógio.

Início posterior da cozedura com duração estabelecida

Programa-se a duração da cozedura e a hora em que deve

terminar. Suponhamos que o mostrador esteja a indicar 10:00 horas.

1. Girar os botões de comando do forno para a função e a temperatura desejada (por exemplo: forno estático, 200°C ).
2. Premir a tecla e em seguida (dentro de 4 segundos), mediante as teclas - e + programar a duração desejada. Suponhamos programar para cozer durante 30 minutos; está visualizando:

30

Ao soltar a tecla (antes de 4 segundos), será novamente visualizada a hora atual com o símbolo e a escrita auto. 3. Premir a tecla e em seguida premir as teclas - e + até programar a hora de final de cozedura desejada, suponhamos às 13:00.

13:00 4. Ao soltar a tecla (antes de 4 segundos), será visualizada a hora atual:

10:00

A escrita auto acende recorda-nos que foi realizada a programação da duração e do final da cozedura com precisão automática. Desta maneira o forno acende-se automaticamente às 12:30 horas e paga-se (antes de 30 minutos). Quando o forno

estiver aceso, o símbolo da panelinha permanece aceso durante toda a cozedura. A qualquer momento se for premida a tecla é possível visualizar a duração programada, e se for premida a tecla será visualizada a hora do final da cozedura.

No final da cozedura tocará um sinal acústico; para interrompê-lo premir uma tecla qualquer, exceto uma das duas teclas - e +.

Início imediato com duração estabelecida

Se for programada somente a duração (pontos 1 e 2 do parágrafo "Início posterior da cozedura com duração estabelecida") inicia-se imediatamente a cozedura.

Para anular uma cozedura já programada

Premir a tecla e mediante a tecla - colocar o tempo novamente em:

e em seguida premir a tecla de funcionamento manual

Função controle de minutos

No funciona como o controle de minutos programa-se um tempo a partir do qual começa uma contagem regressiva. Esta função não comanda o forno para acender-se ou apagar-se, simplesmente avisa, mediante um sinal acústico, o tempo decorrido.

Em seguida, mediante as teclas - e +, programar o tempo desejado.

Ao soltar a tecla, o tempo parte exatamente no segundo, e agora é visualizada a hora atual.

10.00

No final do tempo tocará um sinal acústico que poderá ser interrompido ao premir-se uma tecla qualquer (exceto as teclas - e +), apaga-se e o símbolo se apaga.

Correção e cancelamento dos dados

• Os dados programados podem ser mudados a qualquer momento, ao premir-se a tecla correspondente e premir-se a tecla - ou +.
• Ao cancelar-se a duração da cozedura ocorre o cancelamento automático também da programação para final de cozedura e vice-versa.
• No caso de funcionamento programado, o aparelho não aceita tempos para final de cozedura anteriores aos de início de cozedura propostos pelo próprio aparelho.

Temporizador

(mod.CP 648 MT.2 - CP 758 MT.2 - CP 6480 MT.2 (X) F)

Funcionamento manual

Rode o botão do temporizador com o símbolo na direção

anti-horária e coloque-o no indicador do símbolo (manual). Acenda o forno mediante o botão seletor e, para regular a temperatura desejada, gire o seletor do termostato. Para apagar o forno, coloque novamente o seletor do temporizador na posição inicial "●".

Funcionamento com programação dos tempos de cozedura

Rode o botão do temporizador na direção horária e coloque-o no indicador do tempo escolhido (desde 10 até 120 minutos). Acenda o forno mediante o botão seletor e, para regular a temperatura desejada, gire o seletor do termostato. No final da contagem ouve-se um sinal acústico que termina (antes de 1 min. ou se carregar em uma tecla qualquer).

Lembre-se que o timer desliga-se no momento em que inicia uma cozedura (quer imediata, quer programada).

Ventilação de arrefecimento

(CP 648 MT.2 - CP 6480 MT.2 F - CP 649 MT.2 - CP 649 MD.2 - CP 758 MT.2)

A fim de obter uma redução das temperaturas externas, alguns modelos são dotados de uma ventoinha de arrefecimento que entra em funcionamento se for rodada a chave de seleção dos programas "G". Nesta situação ficará sempre ligada e pode ser sentido um jacto de ar sair entre o painel frontal e a porta do forno.

Observação: No final da cozedura o ventilador fica ativo, mesmo com a empunhadura "G" em posição "0", até o forno não estiver suficientemente frio.

Na função "Fast cooking" a ventoinha liga-se automaticamente somente com o forno quente.

Depois de ter tirado os alimentos do forno, é aconselhável deixar alguns instantes a porta semiaberta: se fizer assim diminuirá sensivelmente a duração do ciclo de arrefecimento. Este processo é controlado por um termostato suplementar e poderá acontecer num ou mais ciclos.

Atenção: Na primeira vez que o acender, aconselhamos deixar aproximadamente meia hora o forno a funcionar vazio com o termostato no máximo e a porta fechada. Depois de passar este prazo, desligue-o, abra a porta e ventile a cozinha. O cheiro que pode ser sentido durante esta operação é por causa da evaporação das substâncias utilizadas para proteger o forno durante o tempo desde a produção até a instalação do aparelho.

Atenção: Utilize a primeira prateleira de baixo, e coloque o tabuleiro fornecido para coletar molhos e/ou gordura, somente no caso de cozeduras no grill ou com o espeto giratório (existente apenas em alguns modelos). Para as demais cozeduras nunca utilize a primeira prateleira de baixo e nunca encoste objetos no fundo do forno quando estiver a cozer porque poderá causar danos à pintura. Coloque sempre os seus recipientes de cozedura (recipientes resistentes ao fogo, películas de alumínio etc.) sobre a grade fornecida com o aparelho, apropriadamente encaixada nos carris do forno.

Assim utilizará a lâmpada de iluminação interna.

Forno Tradicional

Posição do botão do termostato "H": Entre 40°C e MAX.

Nesta posição acendem-se os dois elementos aquecedores, o inferior e o superior. É o clássico forno da avó que, entretanto, foi melhorado a um nível excecional de distribuição da temperatura e de diminuição dos consumos. O forno tradicional continua insuperável se for para cozer pratos cujos ingredientes foram constituídos por dois ou mais elementos que se juntam para formar um prato único, como por exemplo: couves com costeleta de porco, bacalhau com hortaliças, peixe com hortaliças, carne de vitela com arroz, etc. Obtêm-se ótimos resultados na preparação de pratos à base de carne de vaca ou vitela, tais como: carne na brasa, febras, goulash, caça, coxa e lombo de porco, etc., que necessitam de cozedura lenta e frequentemente de lhes deitar líquidos. Em todo o caso, continua a ser o melhor sistema de cozedura para doces, frutas e para pratos com recipientes tampados específicos para assar no forno. Na cozedura com forno tradicional, utilize apenas uma prateleira, porque com mais de uma prateleira haverá má distribuição da temperatura. Se utilizar mais de uma prateleira, a disposição das prateleiras poderá equilibrar a quantidade de calor entre a parte superior e a inferior. Se a cozedura precisar de mais calor por baixo ou por cima, utilize respetivamente as prateleiras superiores ou inferiores.

Forno para Pastéis

Posição do botão do termóstato "H": Entre 40°C e MAX.

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. A absorção elétrica desta função é de apenas 1.600 W. Esta função é indicada para a cozedura de comidas delicadas, especialmente doces que necessitam de levedação e algumas preparações "mignon" em 3 prateleiras simultaneamente. Alguns exemplos: bignés, biscoitos doces e salgados, salgadinhos folhados, biscoitos enrolados, apenas fatias de verduras gratinadas, etc.

Forno "Fast cooking"

Posição do botão do termóstato "H": Entre 40°C e MAX.

Ligam-se os elementos aquecedores e entra em funcionamento a ventoinha a garantir um calor constante e uniforme no interior do forno. Esta função é especialmente indicada para cozeduras rápidas (não necessita de pré-aquecimento) de comidas preparadas (por exemplo: congelados ou pré-cozidos) e para algumas "preparações caseiras". Na cozedura "Fast cooking" os melhores resultados obtêm-se se utilizar apenas uma prateleira (a 2.ª a partir de baixo).

Forno de Cozedura Múltipla

Posição do botão do termóstato "H": Entre 40°C e MAX.

Ligam-se os elementos aquecedores e entra em funcionamento a

ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme em todos os pontos. É possível cozer contemporaneamente pratos mesmo diferentes, desde que as temperaturas de cozedura sejam similares. É possível utilizar até 2 prateleiras contemporaneamente no máximo, a obedecer as advertências aparecidas no parágrafo "Cozedura contemporânea em mais de uma prateleira". Esta função é especialmente indicada para pratos gratinados ou para pratos que necessitarem de cozedura durante bastante tempo, como por exemplo: lasanha, macarrão com molho denso, frango assado com batata etc. Obtém-se notáveis vantagens ao assar carne porque a melhor distribuição da temperatura possibilita empregar temperaturas mais baixas que reduzem a dispersão da humidade natural e a carne fica mais macia e diminui menos de peso. O modo de Cozedura Múltipla é especialmente aconselhado para cozer peixe, que pode ser cozido com poucos temperos, e assim mantêm-se inalterados o seu aspecto e sabor. Para os acompanhamentos, obtêm-se óptimos resultados ao cozinhar verduras assadas como abóboras, pimentos, tomates etc. Sobremesas: resultados seguros são obtidos ao assar bolos com leveza. O funcionamento de Cozedura Múltipla também pode ser utilizado para descongelar carne branca ou vermelha, pão, com programação de uma temperatura de 80°C. Para descongelar alimentos mais delicados é possível programar para 0°C.

Forno para Pizza

Posição botão termostato "H": Entre 40°C e MAX.

Ligam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita aquecer rapidamente o forno graças à notável potência fornecida (2.800W), com um grande fluxo de calor principalmente por baixo. A função forno para pizza é especialmente indicada para alimentos que necessitarem de grande quantidade de calor, por exemplo: pizza e assados grandes. Utilize apenas um tabuleiro coletor ou grade de cada vez, se for mais de uma será necessário trocá-las de lugar na metade da cozedura.

Grill

Posição do botão do termostato "H": Entre 40°C e MAX.

Acende-se o elemento aquecedor superior.

A temperatura muito alta e direta do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantêm o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres etc. Alguns exemplos de utilização estão apresentados no parágrafo "Conselhos práticos para a cozedura".

Importante: quando se utiliza o grill é necessário deixar a porta do forno fechada. Para utilizar o espeto giratório veja o respectivo parágrafo.

A posição "grelha ventilada" é utilíssima para grelhar rapidamente, o calor emitido pela grelha se distribui permitindo contemporaneamente dourar a superfície e cozer a parte inferior.

O espeto giratório

Para ligar o espeto giratório proceda da seguinte maneira:

a) coloque o tabuleiro coletor na 1ª prateleira; b) encaixe o apoio especial do espeto giratório na 3ª prateleira e

c) para ligar o espeto giratório coloque o botão "G" na posição

cao

Importante: O aparelho deve estar desligado da eletricidade antes de partir para a limpeza.

Para a aparelhagem durar muito, é indispensável realizar frequentemente uma limpeza cuidadosa, obedecendo às seguintes instruções:

Para limpar a superfície utilize um pano molhado de água quente e detergente líquido não abrasivo e, em seguida, enxágue e enxugue com cuidado.

Interior do forno: (somente em alguns modelos)

• O interior do forno é forrado com um esmalte especial micro poroso de auto-limpeza que, com uma normal temperatura de cozedura entre 200 e 300°C, oxida e elimina inteiramente todos os respingos de gordura ou outras substâncias que inevitavelmente grudam-se nas superfícies internas. A operação de limpeza desta maneira é muito reduzida: é de facto suficiente passar um pano úmido regularmente, antes de cada cozedura, nas superfícies do forno, para tirar a finíssima camada de poeira que vier a acumular-se durante a cozedura, para fazer intacta a propriedade de autolimpeza do forno.
• Nos casos de cozedura em que vazarem líquidos ou se a sujidade não tiver sido inteiramente eliminada (por exemplo cozedura no grill sem chegar às temperaturas suficientemente altas para uma ação completa do esmalte de autolimpeza), é aconselhável posteriormente deixar o forno funcionar vazio na maior temperatura, para eliminar todos os resíduos de substâncias gordurosas ou do que for.
• Se após numerosas utilizações observar que há traços evidentes de sujidade acumulados nas superfícies de autolimpeza, provavelmente porque não foram obedecidas as regras de manutenção acima apresentadas, limpe as superfícies com cuidado com água quente e um pano macio (não utilize nenhum tipo de produto detergente) e, em seguida, enxágue e enxugue com cuidado.
• Não tire as crostas que houver utilizando objetos pontiagudos porque poderão arranhar o forro de autolimpeza.
• Se as superfícies de auto-limpeza no interior do forno forem danificadas e tornarem-se inutilizáveis, por falta ou erro de manutenção ou após numerosos anos de utilização, é possível encomendar um kit de painéis de auto-limpeza de reposição para o forro do interior do forno. Para encomendá-lo, entre em contacto com os outros Centros de Assistência autorizados.

Exterior do forno:

• Realize a limpeza somente quando o forno estiver frio.
• As peças de aço e principalmente as zonas com os símbolos em serigrafia não devem ser limpas com diluente nem detergentes abrasivos; utilize preferivelmente apenas um pano umedecido com água morna e detergente líquido para lavar louça.

O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo).

Portanto, é sempre necessário enxaguar com abundante água e enxugar cuidadosamente a superfície depois da limpeza.

Importante: a limpeza deve ser realizada no sentido horizontal, na mesma direção do acetinado do aço.

• Depois da limpeza é possível eventualmente realizar

trabalhos para realçar o lustro da superfície: utilize exclusivamente produtos especiais para aço inoxidável.

Importante: não utilize pós abrasivos, detergentes agressivos, nem substâncias ácidas de limpeza.

Plano de cozedura:

• Os componentes móveis dos queimadores do plano de cozedura precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas. Controle se as aberturas para a saída do gás não estão entupidas. Enxugue-as cuidadosamente antes de utilizá-las novamente.
• Realize frequentemente a limpeza das pontas das velas de acender automaticamente o plano de cozedura e do forno a gás.

Aplicação de graxa nas torneiras

Com o passar do tempo, pode acontecer de uma torneira bloquear-se ou ter dificuldades na rotação, portanto será necessário realizar a limpeza interna e a troca da graxa da mesma. Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

FIG.2

FIG. 3

Desmontar/montar a porta do forno

Para facilitar a limpeza do interior do forno é possível tirar a porta do forno, realizando as seguintes operações (fig. 2-3):

• Abra inteiramente a porta e levante as 2 alavancas "B" (fig. 2);
• Feche parcialmente a porta, agora será possível levantá-la e tirar os ganchos "A" da maneira indicada na figura 3.

Para montar novamente a porta:

• Com a porta na posição vertical, coloque os 2 ganchos "A" nos carris;
• Certifique-se que a pena "D" esteja perfeitamente enganchada no carril (mova ligeiramente a porta para a frente e para trás);
• Mantenha a porta inteiramente aberta, desenganche as 2 alavancas "B" para baixo e, em seguida, feche a porta.

Substituição da lâmpada do forno

• Da parte de dentro do forno, desapertar a caixa de proteção em vidro (fig. 8);
• Desapertar a lâmpada e substituí-la com outra igual, idônea para as altas temperaturas (300°C) e com as seguintes características:
• Tensão 230 V
• Potência 25 W
• Acoplamento E 14.

As seguintes instruções são destinadas ao instalador qualificado, para que possa efetuar as operações de instalação, regulação e manutenção técnica do modo mais correto e em conformidade com as normas em vigor.

Importante: quaisquer intervenções de regulação, manutenção etc. precisam ser efetuadas com o aparelho desligado da eletricidade. Se for preciso mantê-lo sob tensão, será preciso tomar o maior cuidado. Os fogões possuem as seguintes características superficiais:

• Cat. II2H3+

Classe 1

Classe 2 subclasse 1

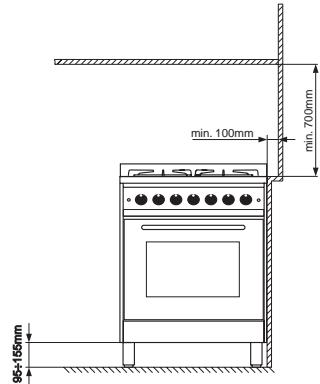

As medidas máximas do fogão estão indicadas na figura da página 2. Para um bom funcionamento do aparelho instalado nos móveis, devem ser respeitadas as distâncias mínimas indicadas na fig. 4. Além disso, as superfícies adjacentes e o painel traseiro precisam ter capacidade para resistir a uma alta temperatura de 65°C.

fig. 5

fig. 4

Antes de instalar o fogão, é necessário fixar os pezinhos de suporte fornecidos, com altura entre 95 e 155 mm, preparados na parte inferior do fogão (fig. 5). Estes pezinhos podem ser regulados mediante o parafuso, portanto possibilitam efetuar o nivelamento do fogão, se for necessário.

Posicionamento

Este aparelho pode ser instalado e funcionar somente em lugares permanentemente ventilados, em conformidade com o estabelecido pelas normas em vigor. Precisam ser observados os seguintes requisitos:

• O aparelho precisa escoar os produtos da combustão mediante um adequado exaustor, que deve estar ligado a uma chaminé, a um condutor de fumo ou diretamente para o exterior (fig. 6).
• Se não for possível o emprego de uma campânula para o exaustor, é permitida a utilização de uma ventoinha elétrica, instalada na janela ou numa parede externa, a ser colocada em funcionamento simultaneamente com o aparelho.

Na chaminé ou condutor de fumo ramificado (reservado aos aparelhos de cozedura) diretamente para fora

Ventilação do ambiente da cozinha

É necessário que no ambiente onde for instalado o aparelho possa afluir uma quantidade de ar igual à precisa para uma normal combustão do gás e da ventilação do ambiente. O fluxo natural do ar deve ser através de aberturas permanentes realizadas nas paredes da cozinha que deem para fora, ou de condutos de ventilação individuais ou coletivos ramificados em conformidade com a norma. O ar deve ser obtido diretamente de fora, longe de fontes de poluição. A abertura de ventilação deve possuir as seguintes características (fig. 7A):

• possuir uma área livre total líquida de passagem de pelo menos 6 cm² para cada kW de capacidade térmica nominal do aparelho, com um mínimo de 100 cm² (a capacidade térmica pode ser encontrada na placa de identificação);
• ser realizada de maneira que as bocas de abertura, tanto no interior quanto no exterior da parede, não possam ser obstruídas;
• estar protegida, por exemplo, com grades, redes de metal etc., de modo a não se reduzir a ação útil acima indicada;
• estar situada a uma altura próxima ao nível do chão.

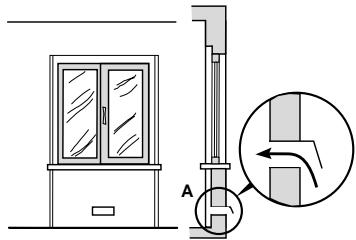

Pormenor A Sala ao lado Sala a ser ventilada Exemplos de abertura para ventilação do ar comburente fig.7A

Aumento do vão entre a porta e o chão fig.7B

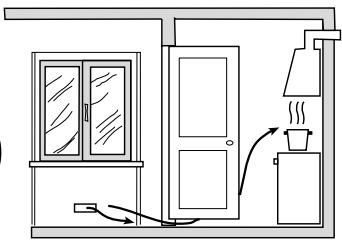

O fluxo de ar pode também ser obtido a partir de uma sala ao lado, desde que a mesma não seja um quarto nem um ambiente com perigo de incêndio, nomeadamente uma garagem, depósito, armazém de material combustível etc., e que seja ventilado em conformidade com a norma. O fluxo de ar da sala ao lado à sala a ser ventilada deve ser realizado livremente através de aberturas permanentes, de diâmetro não menor do que o acima indicado. Estas aberturas também podem ser obtidas se for aumentado o vão entre a porta e o chão (fig. 7B). Se para o escoamento dos produtos da combustão for empregada uma ventoinha elétrica, a abertura de ventilação deve ser aumentada em função da capacidade máxima do próprio ar. A ventoinha elétrica deve ter uma capacidade suficiente para garantir uma troca horária de ar equivalente a entre 3 e 5 vezes o volume da cozinha. Uma utilização intensiva e prolongada do aparelho pode precisar de ventilação suplementar, por exemplo, a abertura de uma janela ou uma ventilação mais eficaz, mediante o aumento da potência de aspiração da ventoinha elétrica, se houver. Os gases de petróleo liquefeitos, mais pesados do que o ar, estagnam-se embaixo. Portanto, os cômodos que contiverem cilindros de GLP precisam possuir aberturas para fora a nível do chão, de maneira que possibilitem o escoamento por baixo dos eventuais escapes de gás que houver. Além disso, não deposite cilindros de GLP (mesmo vazios) em cômodos a nível mais baixo do solo; é oportuno manter na cozinha somente o cilindro a ser utilizado na altura, ligado longe de fontes de calor que possam levá-lo a uma temperatura superior a 50°C

INSTRUÇÕES PARA A INSTALAÇÃO

• A ligação do aparelho aos tubos ou ao cilindro de gás deve ser efectuada em conformidade com o estabelecido pelas normas em vigor, e somente depois de se ter certificado se o aparelho está regulado para o tipo de gás com o qual será alimentado.
• Este aparelho é predisposto para funcionar com o gás indicado na etiqueta situada no plano. No caso do gás fornecido não corresponder ao para o qual o aparelho é predisposto, proceda à troca dos correspondentes bicos (fornecidos), para tanto consulte o parágrafo "Adaptação aos diversos tipos de gás".
• Para um funcionamento seguro, para uma adequada utilização da energia e maior duração do aparelho, certifique-se que a pressão de alimentação corresponda aos valores indicados na tabela 1 "Características dos queimadores e bicos", e instale no tubo de entrada um apropriado regulador de pressão em conformidade com a norma.
• Efectue a ligação de maneira que não provoque solicitações de nenhum género ao aparelho.

Ligue à união com rosca de 1/2" G macho cilíndrica "F" (fig. 8) situada do lado traseiro do aparelho, mediante um tubo rígido de metal com uniões (fig. 8-D) em conformidade com a norma, ou um tubo flexível de metal de parede contínua com uniões (fig. 8-C), em conformidade com a norma, cuja maior extensão não deve ultrapassar 2000 mm. Certifique-se que o tubo não possa entrar em contacto com os componentes móveis capazes de danificá-lo ou esmagá-lo. Se for utilizada uma mangueira flexível de borracha, instale o apropriado porta-mangueira para gás liquefeito (fig. 8-A) ou para gás natural (fig. 8-B). A guarnição "G" deve ser realizada em todos os vários sistemas de conexão de gás. Prenda as duas pontas do tubo com adequados grampos ou braçadeiras "E" nos termos. O tubo flexível deve estar em conformidade com as normas especificadas para o tipo de gás utilizado.

Além disso:

• deve ser o mais curto possível, com um comprimento máximo de 1,5 metros;
• não deve haver dobras nem esmagamentos;
• não deve ser colocada em contacto com o painel traseiro do aparelho nem com componentes que possam chegar a 50° de temperatura;
• não deve atravessar furos nem vãos dedicados ao escoamento dos gases combustos do forno;
• não deve entrar em contacto com componentes cortantes nem arestas agudas;
• deve ser fácil de inspeccionar ao longo de todo o próprio percurso, a fim de controlar o estado de conservação da mesma;
• deve ser trocada antes da data impressa na própria mangueira.

Importante: Para efectuar a ligação com gás liquefeito (em cilindros), interponha entre o cilindro e o tubo um regulador de pressão em conformidade com a norma.

Depois de terminar a instalação, certifique-se que a retenção do circuito do gás está perfeita, mediante uma solução de água e sabão (nunca uma chama). Certifique-se que o condutor de gás natural é suficiente para alimentar o aparelho quando todos os queimadores estiverem a funcionar.

Adaptação aos diferentes tipos de gás (Instruções para o plano)

Para adaptar o plano de cozedura a um tipo de gás diferente daquele para o qual está preparado (indicado na etiqueta presa na parte de cima do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

• Tire as grades do plano e solte os queimadores do lugar.
• Desenrosque os bicos (fig. 9), mediante uma chave de tubo de 7 mm, e troque-os por apropriados ao novo tipo de gás (veja a tabela 1 "Característica dos queimadores e bicos").

Monte outra vez as partes, realizando estas operações na ordem contrária.

• No final da operação, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás utilizado, que se encontra no Kit dos bicos.

fig.9

fig.10

Troca dos bicos do queimador de "dupla chama" independentes:

• Tire as grades e desenfie os queimadores das suas sedes. O queimador é constituído por duas partes separadas (veja as Fig. C e Fig. D);
• Desenrosque os bicos, para isto utilize uma chave de tubo de 7 mm. O queimador interior tem um bico, o queimador exterior tem dois (do mesmo tamanho). Troque os bicos por outros adequados ao novo tipo de gás (veja a tabela 1).
• Coloque outra vez no lugar todas as peças, realizando as operações acima na ordem contrária à acima.

Fig. C

Fig. D

Regulagem primária dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

Regulação dos mínimos

• Coloque a torneira na posição de mínimo;
• retire o botão e mova o parafuso de regulação situado à direita da torneira (fig. 10) até obter uma chama pequena e regular, mediante uma chave de fenda (ao desatarraxar o parafuso, o mínimo aumenta; ao atarraxar, diminui).

Obs.: no caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

• Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.

Adaptação aos diferentes tipos de gás (Instruções para o forno)

Para adaptar o forno a um tipo de gás diferente do qual para o qual estiver preparado (indicado na etiqueta), será necessário realizar as seguintes operações:

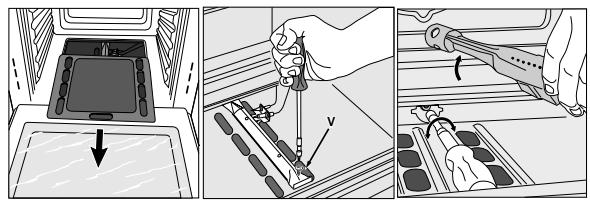

a) Troca do bico do queimador do forno

• abra inteiramente a porta do forno
• tire o fundo corrediço do forno
• desatarraxe o parafuso que prende o queimador
• tire o queimador do forno (antes de ter tirado o parafuso "V";
• Desenrosque o bico do queimador do forno utilizando a chave de tubo apropriada para bicos, ou, ainda melhor, uma chave de tubo de 7 mm, e troque-o por um adequado ao novo tipo de gás (veja a Tabela 1).

Preste atenção especialmente nos cabos das velas e nos tubos dos terminais.

• Coloque novamente todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

Regulagem do mínimo do queimador do forno

c) Regule o mínimo do queimador do forno:

• Coloque o botão na posição Min (depois de tê-lo deixado aproximadamente 10 minutos na posição Max).
• Tire o botão.
• Tire o disco preso no pequeno painel frontal.
• Ajuste o parafuso de regulação situado fora da haste do termostato até obter uma pequena chama regular (veja a Figura 11). A chama é visível através das fendas no fundo do forno.

Obs.: no caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

Verifique em seguida se, ao rodar rapidamente o botão da posição 8 para a posição 1, ou se abrir e fechar várias vezes a porta do forno, o queimador apaga-se ou não.

Atenção

Ao terminar esta operação, troque a velha etiqueta de calibragem pela correspondente ao novo gás utilizado, que se encontra no Kit dos bicos.

Fig. 11

Observação

Se a pressão do gás utilizado for diferente (ou variável) da prevista, é necessário instalar, no encanamento de entrada, um apropriado regulador de pressão (segundo as normas de "reguladores para gases canalizados").

LIGAÇÃO ELÉTRICA

Os fornos equipados com cabo de fornecimento elétrico com três polos são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (situada no aparelho) e no livrete de instruções. A ligação à terra do cabo distingue-se pelas cores amarelo-verde.

Montagem do cabo de fornecimento

Abertura da caixa de bornes:

• Utilize uma chave de fenda para fazer alavanca nas linguetas laterais da tampa da caixa de bornes;
• Puxe e abra a tampa da caixa de bornes.

Para instalar o cabo, realize as seguintes operações:

• Desatarraxe o parafuso do prendedor do cabo e os três parafusos dos contatos L - N -
• Prenda os cabinhos embaixo das pontas dos parafusos, obedecendo às cores: Azul (N), Castanho (L), Amarelo-Verde
• Prenda o cabo de fornecimento no apropriado prendedor de cabo e feche a tampa.

Ligação à rede do cabo de fornecimento elétrico

Instale no cabo uma ficha regulamentar para a carga indicada na placa de identificação. No caso de ligação direta à rede, é necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contatos de 3 mm, dimensionado para a carga e correspondente às normas em vigor (o fio de ligação à terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve estar posicionado de modo que não chegue, em nenhum ponto, a uma temperatura superior a 50°C acima da ambiente.

Antes de efetuar a ligação, certifique-se que:

• A segurança elétrica deste aparelho é assegurada somente quando o mesmo estiver corretamente ligado a um eficiente sistema de ligação à terra da maneira estabelecida pelas normas em vigor para segurança elétrica. É necessário verificar este fundamental requisito de segurança e, no caso de dúvida, pedir uma verificação cuidadosa do sistema a pessoal profissionalmente qualificado. O fabricante não poderá ser considerado responsável por eventuais danos causados por falta de ligação à terra do equipamento.
• Antes de realizar a ligação do aparelho, certifique-se de que os dados da placa de identificação (situada no aparelho e/ou na embalagem) correspondam aos da rede de distribuição elétrica e de gás.
• Verifique se a capacidade elétrica da instalação e das tomadas elétricas são adequadas à potência máxima do aparelho indicada na placa. No caso de dúvida, contacte pessoal profissionalmente qualificado.
• No caso de incompatibilidade entre a tomada e a ficha do aparelho, mande trocar a ficha por outra de tipo adequado, por pessoal profissionalmente qualificado. Este deverá especificamente certificar-se de que o diâmetro dos cabos da ficha será idóneo à potência absorvida pelo aparelho. Em geral é desaconselhada a utilização de adaptadores, fichas múltiplas e/ou extensões. Se a utilização for indispensável, será necessário utilizar somente adaptadores simples ou múltiplos, e extensões em conformidade com as normas em vigor. Entretanto, preste atenção para não ultrapassar o limite da capacidade em valor de corrente, indicado no adaptador simples e nas extensões, e o de maior potência marcada no adaptador múltiplo. Deve haver fácil acesso à tomada.

Tabela 1				Gás liquecido				Gás natural
Queimador	Diàmetro (mm)	Potência térica kW (H.s.* )		By-pass 1/100 mm	Bico 1/100 mm	Capacidade * g/h		Bico 1/100 mm	Capacidade * l/h G20
		Nomin.	Reduz.			G30	G31
C. Rápido	100	3.00	0.7	40	86	218	214	116	286
B. Semi-rápido	75	1.65	0.4	30	64	120	118	96	157
A. A. Auxiliar	55	1.0	0.3	27	50	73	71	71	95
D. Tripla Coroa	130	3.25	1.3	57	91	236	232	124	309
I. Duplaschasas (DC DR interior)	30	0.90	0.4	30	44	65	64	70	86
I. Duplaschasas (DC DR Exterior)	130	4.10	1.3	57	70	298	293	110	390
Forno a Gás		2.6	0.7	49	78	189	186	113	248
Pressões de fornecimento	Nominal (mbar) Minima (mbar) Máxima (mbar)					28-30 20 35	37 25 45		20 17 25

• A 15°C e 1013 mbars - gás seco: Propano P.C.S. = 50.37 MJ/Kg; Butano P.C.S. = 49.47 MJ/Kg; Natural P.C.S. = 37.78 MJ/m3

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações; 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e posteriores modificações; - 90/336/CEE de 29/06/90 (Gás) e posteriores modificações; - 93/68/CEE de 22/07/93 e posteriores modificações.

CARACTERÍSTICAS TÉCNICAS DO FORNO

Mod: CP 648 MT.2 - CP 6480 MT.2 (X) F - CP 758 MT.2 - CP 649 MT.2 - CP 649 MD.2

Volume útil do forno elétrico:

litros 56

Tensão e frequência de fornecimento:

230V～50Hz 2800W

Mod: CP 647 GT - CP 757 GT

Tensão e frequência de fornecimento:

230V ~ 50Hz 2250W

ETIQUETA DE ENERGIA

Diretiva 2002/40/CE acerca dos fornos elétricos

Norma EN 50304

Consumo de energia com convecção natural:

função de aquecimento: Estático

Consumo de energia da declaração de Classe com convecção forçada:
