KULLANIM KILAVUZU HD 7 18 C PLUS KARCHER

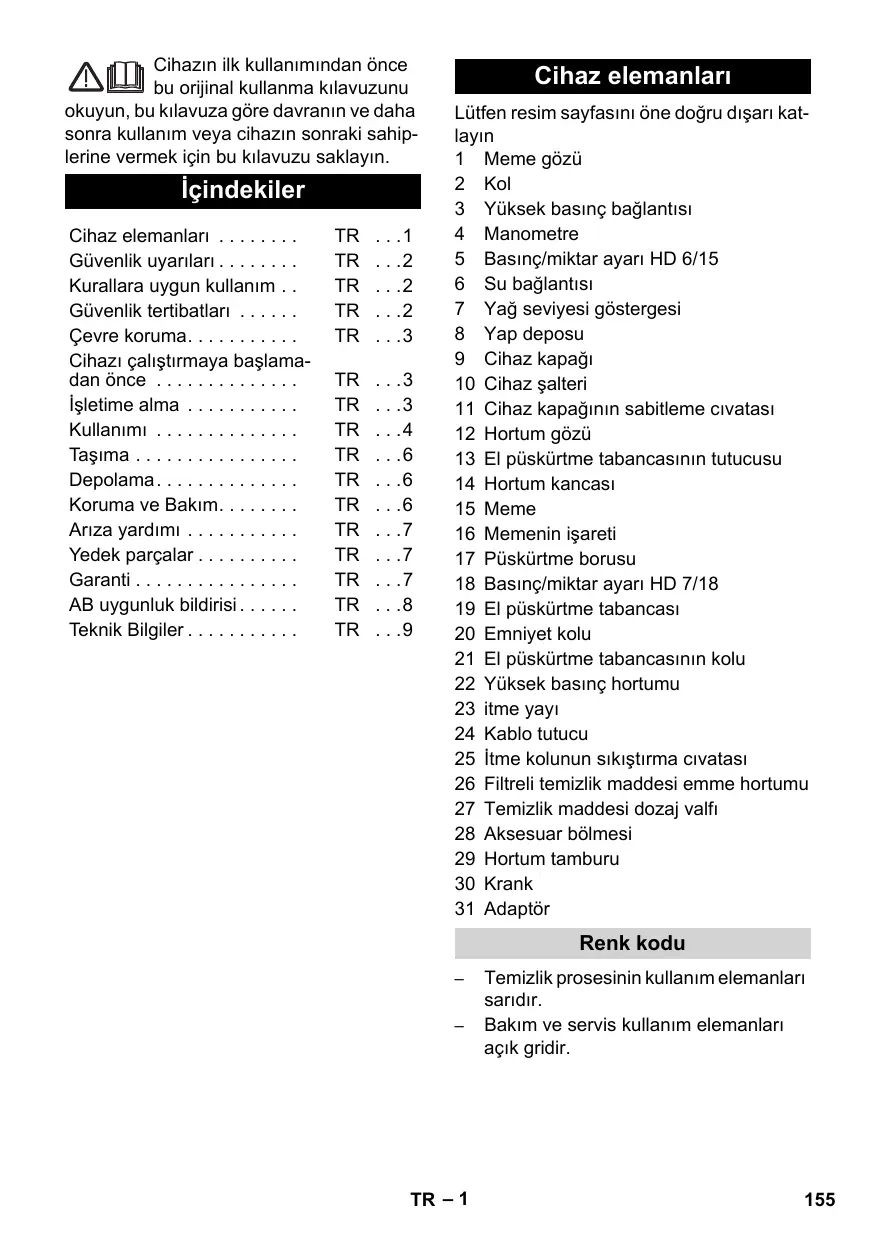

31,8 (32,5) Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu Türkçe okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın. İçindekiler Cihaz elemanları . . . . . . . . Güvenlik uyarıları . . . . . . . . Kurallara uygun kullanım . . Güvenlik tertibatları . . . . . . Çevre koruma. . . . . . . . . . . Cihazı çalıştırmaya başlamadan önce . . . . . . . . . . . . . . İşletime alma . . . . . . . . . . . Kullanımı . . . . . . . . . . . . . . Taşıma . . . . . . . . . . . . . . . . Depolama. . . . . . . . . . . . . . Koruma ve Bakım. . . . . . . . Arıza yardımı . . . . . . . . . . . Yedek parçalar . . . . . . . . . . Garanti . . . . . . . . . . . . . . . . AB uygunluk bildirisi . . . . . . Teknik Bilgiler . . . . . . . . . . .

Cihaz elemanları Lütfen resim sayfasını öne doğru dışarı katlayın 1 Meme gözü 2 Kol 3 Yüksek basınç bağlantısı 4 Manometre 5 Basınç/miktar ayarı HD 6/15 6 Su bağlantısı 7 Yağ seviyesi göstergesi 8 Yap deposu 9 Cihaz kapağı 10 Cihaz şalteri 11 Cihaz kapağının sabitleme cıvatası 12 Hortum gözü 13 El püskürtme tabancasının tutucusu 14 Hortum kancası 15 Meme 16 Memenin işareti 17 Püskürtme borusu 18 Basınç/miktar ayarı HD 7/18 19 El püskürtme tabancası 20 Emniyet kolu 21 El püskürtme tabancasının kolu 22 Yüksek basınç hortumu 23 itme yayı 24 Kablo tutucu 25 İtme kolunun sıkıştırma cıvatası 26 Filtreli temizlik maddesi emme hortumu 27 Temizlik maddesi dozaj valfı 28 Aksesuar bölmesi 29 Hortum tamburu 30 Krank 31 Adaptör Renk kodu

TR – 1 Temizlik prosesinin kullanım elemanları sarıdır. Bakım ve servis kullanım elemanları açık gridir.

Kurallara uygun kullanım İlk kullanımdan önce, 5.951-949 numaralı güvenlik uyarılarını mutlaka okuyun! Sıvı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir. Kullanım kılavuzundaki semboller Tehlike Bu yüksek basınçlı temizleyiciyi tek başına kullanın – Alçak basınç ve temizlik maddeleriyle temizleme için (Örn; makineler, araçlar, inşaatlar, aletlerin temizlenmesi için), – Yüksek basınçla ve temizlik maddesi olmadan temizleme için (Örn; cepheler, teraslar, bahçe cihazlarının temizlenmesi için). İnatçı kirler için, özel aksesuar olarak kir frezesini öneriyoruz. Güvenlik tertibatları Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için. 몇 Uyarı Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için. Dikkat Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için. Basınç şalterli taşma valfı Basınç/miktar ayarlama ünitesi kullanılarak su miktarının azaltılması sırasında, taşma valfı açılır ve suyun bir bölümü pompanın emme tarafına geri akar. El tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınçlı tazyik durdurulur. Kol çekilirse, pompa tekrar açılır. Cihazdaki semboller Emniyet valfı (sadece HD 7/18) Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli olabilir. Tazyik kişilere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmalıdır. Geçerli talimatlar uyarınca, içme suyu şebekesinde sistem ayırıcısı olmadan cihaz kesinlikle çalıştırılmamalıdır. EN 12729 Tip BA uyarınca Kärcher firmasına ait ya da alternartif uygun bir sistem ayırıcısı kullanılmalıdır. Bir sistem ayırıcısından akan su, içilemez olarak sınıflandırılmıştır. Emniyet valfı, izin verilen çalışma basıncının aşılması durumunda açılır, su pompa gövdesine geri akar. Taşma valfı, basınç şalteri ve emniyet valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlamalar sadece müşteri hizmetleri tarafından yapılabilir.

TR – 2 Çevre koruma Aksesuarların monte edilmesi Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin. Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH Cihazı çalıştırmaya başlamadan önce Ambalajdan çıkarma

Çıkartırken ambalajın içindekileri kontrol edin. Nakliye hasarlarını hemen yetkili satıcıya bildirin. Memeyi püskürtme borusuna takın (üst ayar halkasındaki işaretler). Püskürtme borusunu el püskürtme tabancasına bağlayın. Not Sadece HD 7/10 CXF'de: Yer koşullarının dar olması durumunda, ekteki adaptör memeyle birlikte direkt olarak el püskürtme tabancasına takılabilir. Hortum tambursuz cihazlarda: İtme kolunun sıkıştırmasını gevşetin. İtme kolunu istediğiniz yüksekliğe ayarlayın. İtme kolunun sıkıştırmasını sıkın. Yüksek basınç hortumunu yüksek basınç bağlantısına vidalayın. Hortum tamburlu cihazlarda: Krankı hortum tamburu miline takın ve kilitleyin. Yüksek basınç hortumunu, sarmadan önce gergin şekilde yerleştirin. Krankı döndürerek yüksek basınç hortumunu düzenli katlar halinde hortum tamburuna sarın. Dönme yönünü yüksek basınç hortumu bükülmeyecek şekilde seçin. İşletime alma Yağ seviyesinin kontrol edilmesi Yağ seviyesi göstergesini cihaz dururken okuyun. Yağ seviyesi her iki göstergenin üzerinde olmalıdır. Yağ deposu hava boşaltımının etkinleştirilmesi Cihaz kapağının sabitleme cıvatasını sökün, cihaz kapağını çıkartın. Yağ deposu kapağının ucunu kesin. Cihaz kapağını sabitleyin. Elektrik bağlantısı Tehlike Elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazı sadece alternatif akıma bağlayın. Cihaz, ancak IEC 60364 talimatı uyarıcan elektronik bir kurulumcu tarafından yapılması zorunlu olab bir elektrikli bağlantıyla bağlanmalıdır. Tip etiketinde belirtilen voltaj ile akım kaynağının voltajı aynı olmalıdır. Prizin minimum sigorta (Bkz. Teknik Bilgiler. Elektrik bağlantı noktasında izin verilen maksimum nominal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır. Bağlantı noktanızdaki mevcut şebeke empedansıyla ilgili TR – 3

belirsizlikler olması durumunda lütfen enerji tedarik kurumunuzla bağlantı kurun. Cihaz, zorunlu olarak bir soketle elektrik şebekesine bağlanmalıdır. Ayrılamayan bir bağlantıyla elektrik şebekesine bağlantı yasaktır. Soket, şebeke ayırması için kullanılır. Bağlantı kablosuna, elektrik fişiyle birlikte her kullanımdan önce hasar kontrol yapın. Hasar görmüş bağlantı kablosunu derhal yetkili müşteri hizmetleri/elektronik teknisteni tarafından değiştirilmesini sağlayın. Kullanılan bir uzatma kablosunun soketi ve kavraması suya dayanıklı olmalıdır. Yeterli kesite sahip uzatma kabloları kullanın (Bkz. "Teknik bilgiler") ve kabloyu kablo tamburundan tamamen açın. Uygun olmayan uzatma kabloları tehlikeli olabilir. Boş alanlarda, sadece bu iş için izin verilmiş, gerekli şekilde işaretlenmiş ve yeterli kablo kesitine sahip uzatma kabloları kullanır: Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler. Su bağlantısı Su tesisatına bağlantı 몇 Uyarı Su tedarik kurumunun talimatlarını dikkate alın. Geçerli talimatlar uyarınca, içme suyu şebekesinde sistem ayırıcısı olmadan cihaz kesinlikle çalıştırılmamalıdır. EN 12729 Tip BA uyarınca KÄRCHER firmasına ait ya da alternartif uygun bir sistem ayırıcısı kullanılmalıdır. Bir sistem ayırıcısından akan su, içilemez olarak sınıflandırılmıştır. Dikkat Sistem ayırıcısını her zaman su beslemesine bağlayın, kesinlikle doğrudan cihaza bağlamayın! Bağlantı değerleri için teknik bilgiler bölümüne bakın. Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 1/2"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın.

Not Besleme hortumu, teslimat kapsamında bulunmamaktadır. Su beslemesini açın. Açık kaplardan su emilmesi Filtreli emme hortumunu (Sipariş No. 4.440-238-0) su bağlantısına vidalayın. Cihaz havasının alınması: Memeyi sökün. Su kabarcıksız bir şekilde çıkana kadar cihazı çalıştırın. Gerekirse cihazı 10 saniye çalıştırın kapatın. İşlemi birkaç kez tekrarlayın. Cihazı kapatın ve memeyi tekrar vidalayın. Kullanımı Tehlike Patlama tehlikesi! Yanıcı sıvılar püskürtmeyin. Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Dikkat Motorları sadece uygun yağ ayırıcısı bulunan yerlerde temizleyin (çevre koruması). Tıkanma tehlikesi. Memeleri sadece ağız kısımlarıyla yukarı doğru aksesuar gözüne yerleştirin. Yüksek basınçla çalışma Not Cihaz, bir basınç şalteriyle donatılmıştır. Motor, sadece tabancanın kolu çekilmişse çalışır. Yüksek basınç hortumunu hortum tamburundan tümüyle çekerek açın. Cihaz anahtarını "I" konumuna getirin. El püskürtme tabancasının kilidini açın ve tabancanın kolunu çekin. Çalışma basıncı ve miktar ayarını döndürerek (kademesiz) çalışma basıncı ve miktar ayarını ayarlayın (+/-). TR – 4 Püskürtme türünün seçilmesi Çalışmayı yarıda kesme El püskürtme tabancasını kapatın. İstediğiniz sembol işaretle çakışana kadar memenin muhafazasını döndürün. El püskürtme tabancasının kolunu bırakın, cihaz kapanır. El püskürtme tabancasının kolunu tekrar çekin, cihaz tekrar çalışır. Temizlik maddeleriyle çalışma ya da düşük basınçla temizlik için düşük basınçlı yassı huzme (CHEM) Büyük yüzeyli kirler için yüksek basınçlı yassı huzme (25°) Temizlik maddesiyle çalışma 몇 Uyarı Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisimlere zarar verebilir. Sadece Kärcher tarafından onaylanmış temizlik maddeleri kullanın. Temizlik maddelerinin ekinde yer alan dozaj önerileri ve uyarıları dikkate alın. Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın. Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin. Kärcher temizlik maddeleri arızasız bir çalışmayı garanti eder. Lütfen bizden danışmanlık hizmeti alın ya da katalogumuzu ya da temizlik maddesi bilgilendirme formlarımızı talep edin. Temizlik maddesi hortumunu dışarı çekin. Temizlik maddesi emme hortumunu temizlik maddesi dolu bir kaba asın. Memeyi "CHEM" konumuna getirin. Temizlik maddesi dozaj valfını istediğiniz konsantrasyona getirin. Önerilen temizlik yöntemleri Temizlik maddesini ekonomik bir şekilde üst yüzeye sıkın ve etkili olmasını (kurutmayın) sağlayın. Çözülen kiri yüksek basınç tazyikiyle yıkayın. Çalışmadan sonra filtreyi temiz suya batırın. Dozaj valfını en yüksek temizlik maddesi konsantrasyonuna döndürün. Cihazı çalıştırın ve bir dakika boyunca yıkayın. Cihazın kapatılması Cihaz anahtarını "0" konumuna getirin. Cihazın fişini prizden çekin. Su beslemesini kapatın. Cihaz basınçsız duruma gelene kadar el püskürtme tabancasına basın. Tabancanın kolunu farkında olmadan devreye sokmaya karşı emniyete almak için el püskürtme tabancasının emniyet koluna basın.

Cihazın saklanması El püskürtme tabancasını tutucuya takın. Yüksek basınç hortumunu sarın ve hortum rafı üzerine asın. veya Yüksek basınç hortumunu hortum tamburuna sarın. Hortum tamburunu bloke etmek için krankın tutamağını içeri itin. Bağlantı kablosunu kablo tutucusuna sarın. Soketi monte edilmiş klipsle sabitleyin. Antifriz koruma 몇 Uyarı Şiddetli soğuk, tam olarak boşalmamış cihaza zarar verir. Cihazı donma tehlikesi bulunmayan bir yerde saklayın. Donma olmayan bir depolama mümkün değilse: Suyu boşaltın. Piyasada bulunan bir antifrizi cihaza pompalayın. Not Piyasada bulunan glikol bazlı bir araç antifrizi kullanın. Antifriz üreticisinin kullanım talimatlarına uyun. Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın. TR – 5

Taşıma Her çalışmadan önce Tehlike Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin. Uzun mesafelerde taşımak için tutamağı geriye doğru kendinize çekin. Hortum tambursuz cihazlarda, taşıma için itme kolunu aşağı getirin. Taşımak için cihazı tutamaklardan tutun, itme kolundan tutmayın. Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. Depolama Tehlike Her hafta Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Koruma ve Bakım Tehlike Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Not Eski yağ sadece öngörülen toplama noktalarında tasfiye edilmelidir. Ortaya çıkan eski yağı lütfen bu noktalara teslim edin. Çevrenin eski yağla kirletilmesi durumunda ceza uygulanır. Güvenlik kontrolü/Bakım sözleşmesi Yetkili satıcınızla düzenli bir güvenlik kontrolü mutabakatı sağlayabilir ya da bir bakım sözleşmesi yapabilirsiniz. Lütfen bu konuyla ilgili öneriler alın.

Bağlantı kablosuna hasar kontrolü yapın (elektrik çarpma tehlikesi), hasarlı bağlantı kablosunu zaman kaybetmeden yetkili müşteri hizmetleri/elektrik teknisyenine değiştirtin. Yüksek basınç hortumuna hasar kontrolü yapın (kırılma tehlikesi). Zarar görmüş yüksek basınç hortumunu hemen değiştirin. Cihaza (pompa) sızdırmazlık kontrolü yapın. Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müşteri hizmetlerini arayın. Yağ seviyesini kontrol edin. Yağın süt gibi olması durumunda (yağda su olması) hemen müşteri hizmetlerini arayın. Su bağlantısındaki süzgeci temizleyin. Temizlik maddesi emme hortumunu temizleyin. Her yıl ya da 500 çalışma saatinden sonra Yağ değiştirin. Yağ değişimi Not Yağ miktarı ve türü için Bkz. "Teknik bilgiler". Cihaz kapağının sabitleme cıvatasını sökün, cihaz kapağını çıkartın. Yağ deposunun kapağını çıkartın. Cihazı öne yatırın. Yağı toplama kabına boşaltın. Yeni yağı yavaşça doldurun; hava kabarcıkları çıkmalıdır. Yağ deposunun kapağını yerleştirin. Cihaz kapağını sabitleyin. TR – 6 Arıza yardımı Pompada vuruntu Tehlike Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Elektrikli yapı parçalarını sadece yetkili müşteri hizmetlerine kontrol ettirin ve onartın. Bu bölümde belirtilmeyen arızalarda, şüphe etmeniz durumunda ve açık bir uyarı olması durumunda yetkili bir müşteri hizmetleri merkezini arayın. Cihaz çalışmıyor Bağlantı kablosuna hasar kontrolü yapın. Şebeke gerilimini kontrol edin. Elektrik arızasında müşteri hizmetlerini arayın. Cihaz basınca gelmiyor Memeyi "Yüksek basınç" konumuna getirin. Püskürtme ağzını yıkayın. Memeyi değiştirin. Cihazın havasını alın (Bkz. "İşletime alma"). Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler) Su bağlantısındaki süzgeci temizleyin. Pompaya giden tüm besleme hatlarını kontrol edin. İhtiyaç anında müşteri hizmetlerini arayın. Pompa sızdırıyor Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müşteri hizmetlerini arayın. Daha güçlü bir sızdırmada, cihazı müşteri hizmetlerine kontrol ettirin. Su ve temizlik maddesi emme hatlarına sızdırmazlık kontrolü yapın. Temizlik maddesi olmadan çalışma sırasında temizlik maddesi dozaj valfını kapatın. Cihazın havasını alın (Bkz. "İşletime alma"). İhtiyaç anında müşteri hizmetlerini arayın. Temizlik maddesi emilmiyor Memeyi "CHEM" konumuna getirin. Filtreli temizlik maddesi emme hortumunu kontrol edin/temizleyin. Temizlik maddesi dozaj valfını açın ya da kontrol edin/temizleyin. İhtiyaç anında müşteri hizmetlerini arayın. Yedek parçalar

Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. En sık kullanılan yedek parça çeşitlerini kullanım kılavuzunun sonunda bulabilirsiniz. Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz. TR – 7

AB uygunluk bildirisi İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir. Ürün: Yüksek basınç temizleyicisi Tip: 1.150-xxx Tip: 1.151-xxx Tip: 1.214-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2004/108/EG 2000/14/EG İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar. CEO Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2012/09/01 Kullanılmış olan uyumlu standartlar EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 HD 7/10, HD 7/16, HD 7/18 EN 61000–3–3: 2006 HD 5/17,HD 6/12,HD 6/15: EN 61000–3–11: 2000 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) HD 5/17 Ölçülen: Garanti edilen: 86 HD 6/12 Ölçülen: Garanti edilen: 85 HD 6/15 Ölçülen: Garanti edilen: 86 HD 7/10 Ölçülen: Garanti edilen: 91 HD 7/18 Ölçülen: Garanti edilen: 91

Elektrik bağlantısı Gerilim

Elektrik türü 1~ 60 1~ 50 Bağlantı gücü 3,2 2,8 Sigorta (gecikmeli, Char. C)

Koruma şekli IPX5 İzin verilen maksimum şebeke empedansı Ohm (0.302+j0.189) 0.386+j0.241 Uzatma kablosu 30 m mm2 2,5 Su bağlantısı Besleme sıcaklığı (maks.)

Besleme miktar l/dk Açık depodan emme yüksekliği (20 °C) 0,5 Besleme bas MPa Performans değerleri Çalışma basıncı MPa

Maksimum çalışma üst basıncı MPa 21,5 Meme ebadı

Besleme miktarı l/dk 8,3 Temizlik maddesi emme l/dk 0...0,6 El püskürtme tabancasının geri tepme kuvveti N

(maks.) 60355-2-79'a göre belirlenen değerler El-kol titreşim değeri El püskürtme tabancası m/s2 <2,5 Püskürtme borusu m/s2 <2,5 Güvensizlik K m/s2 Ses basıncı seviyesi LpA dB(A)

Güvensizlik KpA dB(A)

Ses basıncı seviyesi LWA + Güvensizlik KWA dB(A)

İşletme maddeleri Yağ miktarı 0,35 Yağ türü SAE 15W40 Ölçüler ve ağırlıklar Uzunluk

Genişlik (CX) 375 (400) Yükseklik

Elektrik türü 1~ 50 Bağlantı gücü 3,1 2,2 Sigorta (gecikmeli, Char. C)

Koruma şekli IPX5 İzin verilen maksimum şebeke empedansı Ohm 0.302+j0.189 Uzatma kablosu 30 m mm2 2,5 Su bağlantısı Besleme sıcaklığı (maks.)

Besleme miktar l/dk Açık depodan emme yüksekliği (20 °C) 0,5 Besleme bas MPa Performans değerleri Çalışma basıncı MPa

Maksimum çalışma üst basıncı MPa 21,5 Meme ebadı

Besleme miktarı l/dk 9,5 Temizlik maddesi emme l/dk 0...0,6 El püskürtme tabancasının geri tepme kuv- N veti (maks.) 60355-2-79'a göre belirlenen değerler El-kol titreşim değeri El püskürtme tabancası m/s2 <2,5 Püskürtme borusu m/s2 <2,5 Güvensizlik K m/s2 Ses basıncı seviyesi LpA dB(A) Güvensizlik KpA dB(A) Ses basıncı seviyesi LWA + Güvensizlik KWA dB(A) İşletme maddeleri Yağ miktarı 0,35 Yağ türü SAE 15W40 Ölçüler ve ağırlıklar Uzunluk

Genişlik (CX) 375 (400) Yükseklik

Aksesuar hariç ağırlık (CX)

Elektrik bağlantısı Gerilim

IPX5 İzin verilen maksimum şebeke empedansı Ohm 0.302+j0.189 Uzatma kablosu 30 m mm2 2,5 Besleme sıcaklığı (maks.)

Açık depodan emme yüksekliği (20 °C)

0,5 Besleme bas MPa Su bağlantısı

Performans değerleri Çalışma basıncı MPa Maksimum çalışma üst basıncı MPa Meme ebadı Besleme miktarı l/dk Temizlik maddesi emme l/dk

60355-2-79'a göre belirlenen değerler El-kol titreşim değeri El püskürtme tabancası m/s2 <2,5 Püskürtme borusu m/s2 <2,5 Güvensizlik K m/s Ses basıncı seviyesi LpA dB(A) Güvensizlik KpA dB(A)

Ses basıncı seviyesi LWA + Güvensizlik KWA dB(A)

İşletme maddeleri Yağ miktarı

0,35 Yağ türü SAE 15W40 Ölçüler ve ağırlıklar Uzunluk

Aksesuar hariç ağırlık (CX)

Elektrik bağlantısı Gerilim Elektrik türü Bağlantı gücü 3,0 Sigorta (gecikmeli, Char. C) Koruma şekli İzin verilen maksimum şebeke empedansı Ohm Uzatma kablosu 30 m mm2 Su bağlantısı Besleme sıcaklığı (maks.)

Besleme miktar l/dk Açık depodan emme yüksekliği (20 °C) Besleme bas MPa Performans değerleri Çalışma basıncı MPa Maksimum çalışma üst basıncı MPa Meme ebadı (CX) Besleme miktarı l/dk Temizlik maddesi emme l/dk El püskürtme tabancasının geri tepme kuv- N veti (maks.) 60355-2-79'a göre belirlenen değerler El-kol titreşim değeri El püskürtme tabancası m/s2 Püskürtme borusu m/s2 Güvensizlik K m/s2 Ses basıncı seviyesi LpA dB(A) Güvensizlik KpA dB(A) Ses basıncı seviyesi LWA + Güvensizlik KWA dB(A) İşletme maddeleri Yağ miktarı Yağ türü Ölçüler ve ağırlıklar Uzunluk Genişlik (CX) Yükseklik Aksesuar hariç ağırlık (CX)
