BRUKSANVISNING HD 7 18 C PLUS KARCHER

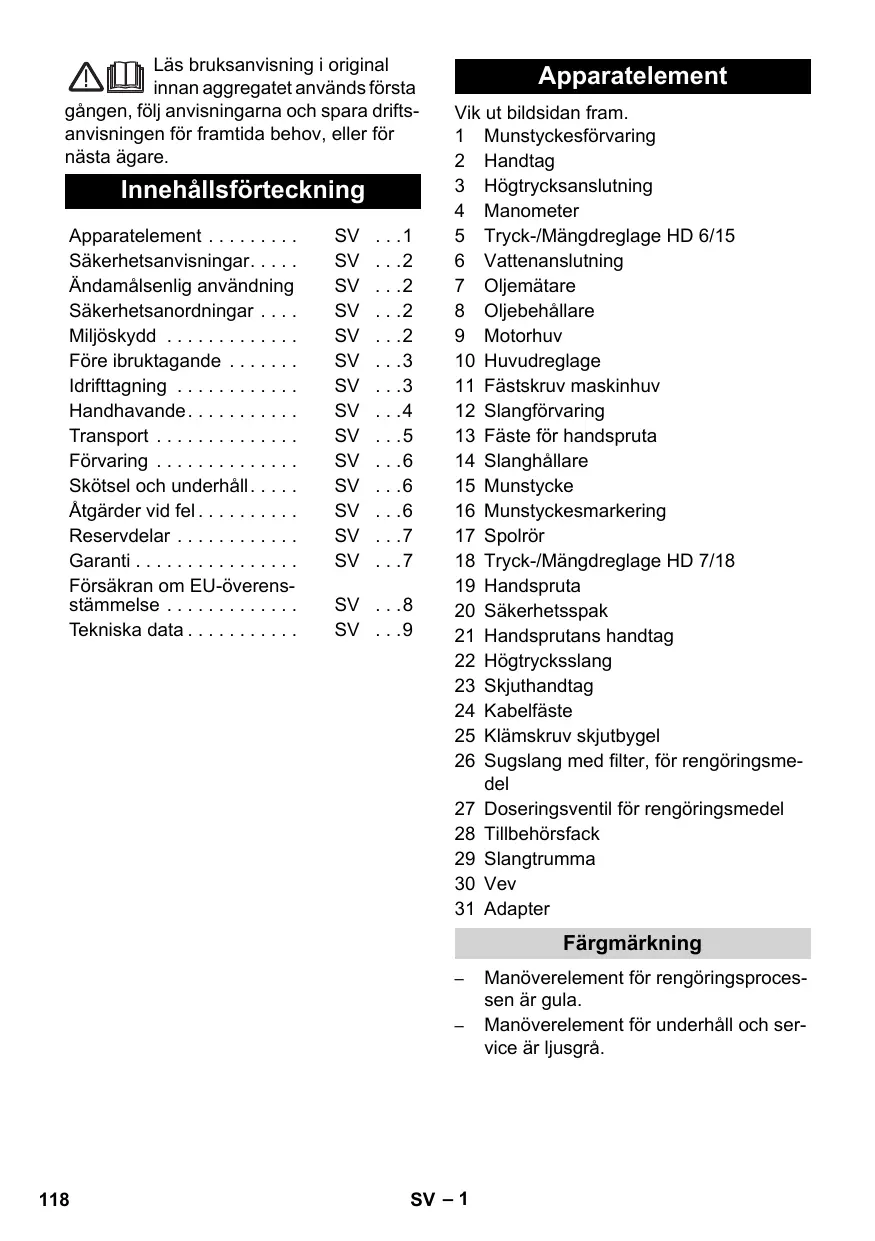

Läs bruksanvisning i original innan aggregatet används första Svenska gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare. Innehållsförteckning Apparatelement . . . . . . . . . Säkerhetsanvisningar. . . . . Ändamålsenlig användning Säkerhetsanordningar . . . . Miljöskydd . . . . . . . . . . . . . Före ibruktagande . . . . . . . Idrifttagning . . . . . . . . . . . . Handhavande. . . . . . . . . . . Transport . . . . . . . . . . . . . . Förvaring . . . . . . . . . . . . . . Skötsel och underhåll. . . . . Åtgärder vid fel . . . . . . . . . . Reservdelar . . . . . . . . . . . . Garanti . . . . . . . . . . . . . . . . Försäkran om EU-överensstämmelse . . . . . . . . . . . . . Tekniska data . . . . . . . . . . .

SV . . .8 SV . . .9 Apparatelement Vik ut bildsidan fram. 1 Munstyckesförvaring 2 Handtag 3 Högtrycksanslutning 4 Manometer 5 Tryck-/Mängdreglage HD 6/15 6 Vattenanslutning 7 Oljemätare 8 Oljebehållare 9 Motorhuv 10 Huvudreglage 11 Fästskruv maskinhuv 12 Slangförvaring 13 Fäste för handspruta 14 Slanghållare 15 Munstycke 16 Munstyckesmarkering 17 Spolrör 18 Tryck-/Mängdreglage HD 7/18 19 Handspruta 20 Säkerhetsspak 21 Handsprutans handtag 22 Högtrycksslang 23 Skjuthandtag 24 Kabelfäste 25 Klämskruv skjutbygel 26 Sugslang med filter, för rengöringsmedel 27 Doseringsventil för rengöringsmedel 28 Tillbehörsfack 29 Slangtrumma 30 Vev 31 Adapter Färgmärkning

SV – 1 Manöverelement för rengöringsprocessen är gula. Manöverelement för underhåll och service är ljusgrå. Säkerhetsanvisningar

Säkerhetsanordningar Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949 läsas! Beakta lagstadgade, nationella föreskrifter för högtryckstvättar. Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt. Symboler i bruksanvisningen Fara För en omedelbart överhängande fara som kan leda till svåra skador eller döden. 몇 Varning För en möjlig farlig situation som kan leda till svåra skador eller döden. Varning För en möjlig farlig situation som kan leda till lätta skador eller materiella skador. Symboler på apparaten Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet. Enligt gällande föreskrifter får aggregatet aldrig användas på dricksvattennätet utan systemavskiljare. Passande systemavskiljare från Kärcher, eller alternativt annan systemavskiljare enligt EN 12729 typ BA, skall användas. Vatten som runnit genom en systemavskiljare anses inte vara drickbart. Ändamålsenlig användning Använd endast denna högtryckstvätt rengöring med lågtrycksstråle och rengöringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg), – rengöring med lågtrycksstråle utan rengöringsmedel (t.ex. rengöring av fasader, terasser, trädgårdsutrustning). Vid kraftig nedsmutsning rekommenderar vi rotojet som specialtillbehör.

Överströmningsventil med tryckbrytare Om vattenmängden minskas med tryck/ mängdregleringen öppnas överfyllningsventilen och en del av vattnet flyter tillbaka till pumpens sugsida. När avtryckaren på spolröret släpps frånkopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen. Säkerhetsventil (endast HD 7/18) Säkerhetsventilen öppnar när driftövertrycket överskrids; vattnet rinner tillbaka till sugsidan. Överströmningsventil, tryckbrytare och säkerhetsventil är inställda hos tillverkaren samt plomberade. Inställning endast av kundservice. Miljöskydd Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH SV – 2

Före ibruktagande Idrifttagning Uppackning Elanslutning Fara Kontrollera innehållet i leveransen vid uppackning. Informera inköpsstället omgående vid transportskador. Kontrollera oljenivån Läs av oljemätaren när aggregatet står still. Oljenivån måste ligga ovanför de båda markeringarna. Aktivera avluftning oljebehållare Skruva bort fästskruv till aggregathuven och lyft bort huven. Klipp av spetsen på oljebehållarens lock. Sätt fast aggregathuven. Montera tillbehör Montera munstycke på strålrör (markeringar på inställningsringen uppe). Anslut strålrör till handsprutan. Observera Endast för HD 7/10 CXF: Vid platsbrist kan medföljande adapter med munstycke monteras direkt på handsprutan. På aggregat utan slangtrumma: Lossa klämfäste skjutbygel. Ställ in skjutbygel på önskad höjd. Drag fast klämfäste till skjutbygel. Skruva fast högtrycksslang på högtrycksanslutningen. På aggregat med slangtrumma: Placera veven i axeln på slangtrumman och se till att den hakar fast. Lägg högtrycksslangen utsträckt innan den ska rullas in. Rulla upp högtrycksslangen i jämna lager på slangtrumman genom att vrida på veven. Välj vridriktning på sådant sätt att högtrycksslangen inte böjs.

Risk för skada på grund av elektrisk stöt. Aggregatet får endast anslutas till växelström. Aggregatet får endast anslutas till ett nätuttag som installerats av en elektriker enligt IEC 60364. På typskylten angiven spänning måste överensstämma med vägguttagets spänning. Nätuttagets min. säkring (se Tekniska Data). Maximalt tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag. Aggregatet måste anslutas till strömnätet med kontakt. Fast direktinkoppling på strömnätet är förbjuden. Kontakten fungerar som nätfrånskiljare. Kontrollera före drift att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker. Kontakter och kopplingar på använda förlängningskablar måste vara vattentäta. Använd förlängningssladd med tillräckligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman. Olämpliga förlängningskablar kan vara farliga. Utomhus får endast tillåtna och motsvarande märkta förlängningskablar med tillräcklig kabeldiameter användas: Anslutningsvärde, se typskylt/Tekniska Data. SV – 3 Vattenanslutning Anslutning till vattenledningen 몇 Varning Beakta vattenleverantörens föreskrifter. Enligt gällande föreskrifter får aggregatet aldrig användas på dricksvattennätet utan backventil. Passande backventil från KÄRCHER, eller alternativt annan backventil enligt EN 12729 typ BA, skall användas. Vatten som runnit genom en backventil anses inte vara drickbart. Varning Anslut alltid systemavskiljare på vattenförsörjningen, aldrig direkt på apparaten! Se Tekniska Data för anslutningsvärden. Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1/2“) till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran). Observera Vattenslangen ingår ej i leveransen. Öppna vattenförsörjning. Suga upp vatten ur öppna behållare Skruva fast sugslang med filter (bestellnr. 4.440-238.0) på vattenanslutningen. Lufta aggregatet: Skruva bort munstycke. Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut. Låt eventuellt aggregatet arbeta under 10 sekunder – stäng av. Upprepa detta flera gånger. Stäng av aggregatet och skruva på munstycket igen. Handhavande Fara Risk för explosion! Inga brännbara vätskor får fördelas med högtryckstvätten. Vid användning av aggregatet i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas. Varning Motorrengöring utföres endast på platser med passande oljeavskiljare (miljöskydd). Risk för stopp. Munstycken ska endast placeras med öppningen uppåt i tillbehörsfacket. Drift med högtryck Observera Aggregatet är utrustat med tryckvakt. Motorn startar endast när man drar i spruthandtaget. Rulla av högtrycksslangen från slangtrumman. Ställ huvudreglaget på "I". Släpp arretering på handspruta och drag i sprutspaken. Ställ in arbetstryck och vattenmängd genom att vrida (steglöst) på tryck- och mängdregulatorn (+/-). Välj typ av stråle Stäng handspruta. Vrid på munstyckeshöljet tills önskad symbol överenstämmer med markeringen: Flat lågtrycksstråle (CHEM) vid användning med rengöringsmedel, eller rengöring med lågt tryck. Flat högtrycksstråle (25°) till smuts som sträcker sig över större yta. Användning med rengöringsmedel 몇 Varning Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön. SV – 4

Beakta säkerhetsanvisningarna på rengöringsmedlen. Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel. Ta ur sugslangen för rengöringsmedel. Häng slangen för rengöringsmedel i en behållare med rengöringsmedel. Ställ in munstycket på "CHEM“. Ställ in doseringsventilen för rengöringsmedel på önskad koncentration. Rekommenderade rengöringsmetoder Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka). Spola bort den upplösta smutsen med högtrycksstrålen. Doppa filtret i rent vatten efter användning. Vrid doseringsventilen till högsta rengöringsmedels-koncentration. Starta aggregatet och spola med rent vatten under en minut. Avbryta drift Släpp spruthandtaget; aggregatet stängs av. Drag åter i spruthandtaget; aggregatet startar igen. Förvara aggregatet Placera handsprutan i hållaren. Rulla upp högtrycksslangen och häng den över slanghållaren. eller Rulla upp högtrycksslang på slangtrumma. Tryck in handtaget på veven för att blockera slangtrumman. Rulla upp anslutningssladden på sladdhållaren. Fäst kontakten med monterat clip. Frostskydd 몇 Varning Frost förstör aggregatet om det inte är fullständigt tömt på vatten. Förvara pumpen på frostfri plats. Om frostfri förvaring inte är möjlig: Töm ut vatten Pumpa i handeln förekommande frostskyddsmedel genom aggregatet. Observera Använd glykolbaserat frostskyddsmedel för bilar som kan köpas i handeln. Beakta föreskrifter från tillverkaren av frostskyddsmedlet. Kör aggregatet under max. 1 minut tills pump och ledningar är tomma. Koppla från aggregatet Ställ huvudreglaget på "0". Dra ut nätkontakten ur vägguttaget. Stäng vattentillförseln. Använd handsprutan tills apparaten är trycklös. Tryck på säkerhetsspaken till handsprutan för att säkra sprutan mot oavsiktlig igångsättning.

Transport Fara Risk för person och egendomsskada! Observera vid transport maskinens vikt. Man håller aggregatet i handtaget och drar det bakom sig vid längre transporter. Hos aggregat utan slangtrumma riktas skjutbygeln neråt för bärning av aggregatet. Håll i handtagen när aggregatet skall bäras, inte i skjutbygeln. Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida. SV – 5 Förvaring Varje år eller efter 500 driftstimmar Byt olja. Fara Risk för person och egendomsskada! Observera maskinens vikt vid lagring. Skötsel och underhåll Fara Skaderisk på grund av att maskinen startas oavsiktligt samt på grund av elektrisk stöt. Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs. Observera Använd olja måste lämnas till insamlingsdepåer, avsedda för detta . Lämna all använd olja där. Att smutsa ner miljön med använd olja är straffbart. Oljebyte Observera För oljemängd samt typ av olja, se "Tekniska Data". Skruva bort fästskruv till aggregathuven och lyft bort huven. Tag av locket på oljebehållaren. Tippa aggregatet framåt. Släpp ut oljan i uppsamlingstråg. Fyll långsamt på ny olja; luftblåsor måste försvinna. Sätt tillbaka locket på oljebehållaren. Sätt fast aggregathuven. Åtgärder vid fel Fara Säkerhetsinspektion/Serviceavtal Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd. Före all drift Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad kundservice/elektriker omgående byta ut sladden om skador upptäcks. Kontrollera högtrycksslangen så att den inte är skadad (risk för brott). Byt omedelbart ut skadad högtrycksslang. Kontrollera om apparaten (pumpen) är tät 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring kundservice vid kraftigare otäthet. Varje vecka Kontrollera oljenivån Kontakta kundservice omgående vid mjölkaktig olja (vatten i oljan). Rengör silen i vattenanslutningen. Rengör filtret på sugslangen för rengöringsmedel. Skaderisk på grund av att maskinen startas oavsiktligt samt på grund av elektrisk stöt. Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs. Låt endast auktoriserad kundservice kontrollera och reparera elektriska komponenter. Vid störningar som inte behandlas i detta kapitel kontaktas auktoriserad kundservice vid tvivel eller vid uttrycklig hänvisning. Apparaten arbetar inte Kontrollera om anslutningssladden är skadad. Kontrollera nätspänning. Kontakta kundservice vid elektrisk defekt. Aggregatet ger inget tryck Ställ in munstycke på "Högtryck“. Rengör munstycke. Byt ut munstycke. Lufta aggregatet (se "Ibruktagning"). Kontrollera vattenflödet till pumpen (Tekniska Data). Rengör sil i vattenanslutningen. Kontrollera alla matarledningar till pumpen. Uppsök kundservice vid behov.

Pump ej tät 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring kundservice vid kraftigare otäthet. Låt kundservice kontrollera aggregatet vid större otäthet. Pumpen knackar Kontrollera att sugledningar för vatten och rengöringsmedel är täta. Stäng doseringsventilen för rengöringsmedel vid drift utan sådant medel. Lufta aggregatet (se "Ibruktagning"). Uppsök kundservice vid behov. Rengöringsmedel sugs inte in Ställ in munstycket på "CHEM“. Kontrollera/rengör sugslang med filter Öppna eller kontrollera/rengör doseringsventilen för rengöringsmedel. Uppsök kundservice vid behov. Reservdelar

Endast av tillverkaren godkända tillbehör och reservdelar får användas. Original-tillbehör och original-reservdelar garanterar att apparaten kan användas säkert och utan störning. I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs. Ytterligare information om reservdelar hittas under service på www.kaercher.com. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

SV – 7 Undertecknade agerar på order av och med fullmakt från företagsledningen. Försäkran om EU-överensstämmelse Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig. Produkt: Högtryckstvätt Typ: 1.150-xxx Typ: 1.151-xxx Typ: 1.214-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2004/108/EG 2000/14/EG CEO Head of Approbation Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2012/09/01 Tillämpade harmoniserade normer EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 HD 7/10, HD 7/16, HD 7/18 EN 61000–3–3: 2006 HD 5/17,HD 6/12,HD 6/15: EN 61000–3–11: 2000 EN 62233: 2008 Tillämpad metod för överensstämmelsevärdering 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) HD 5/17 Upmätt: Garanterad: 86 HD 6/12 Upmätt: Garanterad: 85 HD 6/15 Upmätt: Garanterad: 86 HD 7/10 Upmätt: Garanterad: 91 HD 7/18 Upmätt: Garanterad: 91 SV – 8

Nätförsörjning Spänning

Inmatningsmängd (min.) l/min Sughöjd ur öppen behållare (20 °C) 0,5 Inmatningsstryck (max.) MPa Prestanda Arbetstryck MPa

Max. driftövertryck MPa 21,5 Storlek munstycke

Beräknade värden enligt EN 60355-2-79 Hand-Arm Vibrationsvärde Handspruta m/s2 <2,5 Spolrör m/s2 <2,5 Osäkerhet K m/s2 Ljudtrycksnivå LpA dB(A)

Ljudteffektsnivå LWA + Osäkerhet KWA dB(A)

Drivmedel Oljemängd 0,35 Oljesorter SAE 15W40 Mått och vikt Längd

Bredd (CX) 375 (400) Höjd

Skydd IPX5 Maximalt tillåten nätimpedans Ohm 0.302+j0.189 Förlängningssladd 30 m mm2 2,5 Vattenanslutning Inmatningstemperatur (max.)

Inmatningsmängd (min.) l/min Sughöjd ur öppen behållare (20 °C) 0,5 Inmatningsstryck (max.) MPa Prestanda Arbetstryck MPa

Max. driftövertryck MPa 21,5 Storlek munstycke

Matningsmängd l/min 9,5 Insugning av rengöringsmedel l/min 0...0,6 Handsprutans rekylkraft (max.)

Beräknade värden enligt EN 60355-2-79 Hand-Arm Vibrationsvärde Handspruta m/s2 <2,5 Spolrör m/s2 <2,5 Osäkerhet K m/s2 Ljudtrycksnivå LpA dB(A) Osäkerhet KpA dB(A) Ljudteffektsnivå LWA + Osäkerhet KWA dB(A) Drivmedel Oljemängd 0,35 Oljesorter SAE 15W40 Mått och vikt Längd

Bredd (CX) 375 (400) Höjd

Vikt utan tillbehör (CX)

Nätförsörjning Spänning

IPX5 Maximalt tillåten nätimpedans Ohm 0.302+j0.189 Förlängningssladd 30 m mm2 2,5

Sughöjd ur öppen behållare (20 °C)

Prestanda Arbetstryck MPa Max. driftövertryck MPa Storlek munstycke Matningsmängd l/min Insugning av rengöringsmedel l/min Handsprutans rekylkraft (max.)

Beräknade värden enligt EN 60355-2-79 Hand-Arm Vibrationsvärde Handspruta m/s2 <2,5 Spolrör m/s2 <2,5 Osäkerhet K m/s2

Ljudtrycksnivå LpA dB(A)

Ljudteffektsnivå LWA + Osäkerhet KWA dB(A)

0,35 Oljesorter SAE 15W40 Mått och vikt Längd

Vikt utan tillbehör (CX)

Nätförsörjning Spänning Strömart Anslutningseffekt 3,0 Säkring (trög, typ C) Skydd Maximalt tillåten nätimpedans Ohm Förlängningssladd 30 m mm2 Vattenanslutning Inmatningstemperatur (max.)

Inmatningsmängd (min.) l/min Sughöjd ur öppen behållare (20 °C) Inmatningsstryck (max.) MPa Prestanda Arbetstryck MPa Max. driftövertryck MPa Storlek munstycke (CX) Matningsmängd l/min Insugning av rengöringsmedel l/min Handsprutans rekylkraft (max.) Beräknade värden enligt EN 60355-2-79 Hand-Arm Vibrationsvärde Handspruta m/s2 Spolrör m/s2 Osäkerhet K m/s2 Ljudtrycksnivå LpA dB(A) Osäkerhet KpA dB(A) Ljudteffektsnivå LWA + Osäkerhet KWA dB(A) Drivmedel Oljemängd Oljesorter Mått och vikt Längd Bredd (CX) Höjd Vikt utan tillbehör (CX)
