KULLANIM KILAVUZU HD 7 10 CXF KARCHER

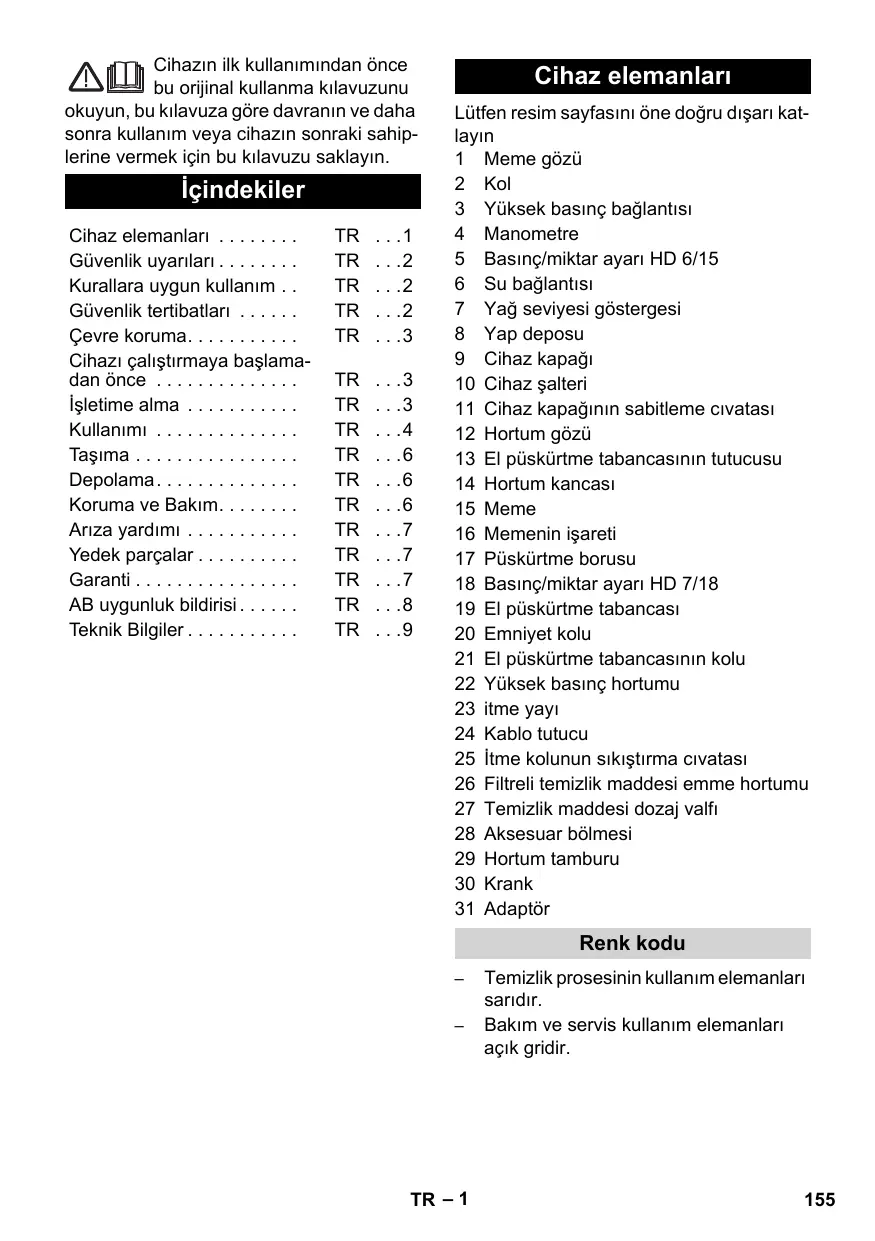

Cihaz elemanlari TR 1
Güvenlik uyarilari TR .2
Kurallara uygun kullanim . TR . .2
Güvenlik tertibatlari TR .2
Çevre koruma. TR 3
Cihazı calistirmaya baslama-dan.Once TR.3
Isletime alma TR 3
Kullanimi TR .4
Taśima TR...6
Depolama. TR .6
Koruma ve Bakim. TR .6
Ariza yardimi TR .7
Yedek parçalar TR .7
Garanti TR 7
AB uygunluk bildirisi TR .8
Teknik Bilgiler TR .9

Cihaz elemanlari

Lütfen resim sayfasini oneogrudisari katlayin

1 Memegozü
2 Kol
3 Yuksek basin baglantisi
4 Manometre
5 Basinç/miktar ayari HD 6/15
6 Su baglantisi
7 Yag seviyesi gõstergesi
8 Yap deposu
9 Cihaz kapağ
10 Cihaz Şalteri
11 Cihaz kapaigin sabitleme civatasi
12 Hortum gozü
13 El puskurtme tabancasinin tutucusu
14 Hortum kancasi
15 Meme
16 Memenin isareti
17 Puskurtme borusu
18 Basinç/miktar ayari HD 7/18
19 El puskurtme tabancasi
20 Emniyet kolu
21 El puskurtme tabancasin kolu
22 Yuksek basinç hortumu
23 itme yayi
24 Kablo tutucu
25 Itme kolunun sikistirma civatası
26 Filtreli temizlik maddesi emme hortumu
27 Temizlik maddesi dozaj valfi
28 Aksesuar bolmesi
29 Hortum tamburu
30 Krank
31 Adaptör

Renk kodu

• Temizlik prosesinin kullanim elemanlari saridir.
• Bakim ve servis kullanim elekanlar açık gridir.

Güvenlik uyarilari

• Ilk kullanimdan once, 5.951-949 numarali gvenlik uyarilarin mutlaka okuyun!
  Sivipuskurtuculere dair kanunlardaki ilgili ulusal talimatlara dikkat edin.
• Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sivi puskurtucüler duzenli olarak kontrol edilmeli ve kontrol sonucu yazilı olarak belgelenmelidir.

Kullanim kilavuzundaki semboller

△ Tehlike

Aigr bedensel yaralanmalar ya da olume neden olan direkt bir tehlike icin.

Uyari

Aig bedensel yaralanmalar ya da olume neden olabilecek olasi tehlikeli bir durum icin.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olasi tehlikeli bir durum icin.

Cihazardaki semboller

Yuksek basinchi tazyik, dizgunk kullanilmadiği zaman tehlileli olabilir. Tazyik kiselere, hayvan-

lara, etkin elektrik donanima veya cihazin kendisineogrututulmaldir.

Geçerli talimatl uyarınca, İçme suyu Şebekesindeystemayirici olmadan cihaz késinlikçalıstirilmamaldir. EN 12729 Tip BA uya

rinca Karcher firmasina ait ya da alternartif uygun bir system ayiricişi kullanilmalidir. Bir system ayiriciisindan akan su, icilemez olarak siniflandirilmistir.

Kurallara uygun kullanim

Bu yuksek basinçı temizleyiciyi tek basına kullanin

• Alçak basinç ve temizlik maddeleriyle temizleme icin (Örn; makinerler, araçlar, inşaatlár, aletlerin temizlenmesi icin),
  Yuksek basinca ve temizlik maddesi ol-madan temizleme icin (Orn; cephaler, teraslar, bahce cihazlarinin temizlenmesi icin).

Inatci kirler icin, ozel aksesuar olarak kir frezesini oneriyoruz.

Güvenlik tertibatlari

Basinç salterli taşma valfi

Basinç/miktar ayarlama ünitesi kullanilarak su miktarinizazaltilmasi sirasinda, taşma valfi acilir ve suyun bir bolümù pompanin emme tarafina geri akar.

El tabancasinin kolu birakilrsa bir basinc salteri pompayi kapatir, yuksek basinci tazyik durdurulur. Kolcekilrse, pompa tekrar aciir.

Emniyet valfi (sadece HD 7/18)

Emniyet valfi, izin verilen calisma basinci nin asilmasi durumunda açilir, su pompagovdesine geri akar.

Taśma valfi, basinç salteri ve emniyet valfi fabrikada ayarlanmís ve muhürlenmîstir. Ayarlamalar sadece mûsteri hizmetleri tarafindan yapilabilir.

Çevre koruma

	Ambalaj malzemeleri geri davon-nustürulebilir. Ambalaj malzemelerini evinizinicense atmak yerine lutfen tekrar kullanilabile-cekleri yerlere gonderin.
	Eski cihazlarda, yeniden deger-lendirme,islemine tabitutulması gereken degerli geri donusum malzemeleri bulunmaktadir. Aküler,yağ ve benzeri maddeler扭矩ya ulasmamaldir. Bu ne-denle eski cihazlar lutfen öngö-rulen toplama sistemleri araciliğiyla imha edin.

Içindekiler hakkinda uyarilar (REACH)
Içindekiler hakkinda ayrintili bilgileri bulabilecegüniz adres: www.kaercher.com/REACH

Cihazi calistirmaya\ başlamadanforces

Ambalajdan cikarma

• Çikartırken ambalajın icindekileri kon-trol edin.
  Nakliye hasarlarin hemen yetkili saticiya bildirin.

Yag seviyesinin kontrl edilmesi

Yag seviyesi gosterreichesini cihaz dururken okuyun. Yag seviyesi her iki goster-genin uzerinde olmalidir.

Yaq deposu hava boşaltiminnetkinleşirilmesi

→ Cihaz kapağınin sabitleme civatasını sökün, cihaz kapağını Çikartı.
Yag deposu kapaiginucunukesin.
→ Cihaz kapağıni sabitleyin.

Aksesuarlarin monte edilmesi

Memeyi puskurtme borusuna takin (ust ayar halkasindaki isaretler).
Puskurtme borusunu el puskurtme tabancasca na baglayin.

Not

Sadece HD 7/10 CXF'de:

Yer kosullarin dar olmasi durumunda, ekteki adaptor memeyle birlikte direkt olarak el piskurtme tabancasca takilabilir.

Hortum tambursuz cihazlarda:

Itme kolunun sikistirmasini gevsetin.
Itme kolunu istediginiz yukseklige ayarlayin.
Itme kolunun sikistirmasini sikin.
Yüksek basinç hortumunu yüksek basinç baglantısina vidalayın.

Hortum tamburlu cihazlarda:

Kranki hortum tamburu miline takin ve kilitleyin.
Yuksek basinç hortumunu, sarmadan önce gergin sekilde yerleşirin.
Kranki dondurerek yuksek basinc hortumunu duzenli katlar halinde hortum tamburuna sarin. Donme yonunu yuksek basinc hortumu bukulmeyeck sekilde segin.

Isletime alma

Elektrik baglantisi

Tehlike

Elektrik carpmasi nedeniyle yaralanma tehlikesi.

Cihazi sadece alternatif akima baglayin.
Cihaz, ancak IEC 60364 talimati uyarican elektronik bir kurulumcu tarafindan yapilmasi zorunlu olab bir elektrikli baglantiyla baglanmalidir.

Tip etiketinde belirtilen voltaj ile akim kaynagin voltaji ayni olmaldir.

Prizin minimum sigorta (Bkz. Teknik Bilgiler. Elektrik böglanti noktasinda izin verilen maksimum nominal empedans (Bkz. Teknik Bilgiler) aşilmamaldir. Bäglanti noktanizdaki mevcut sebeke empedansıyla ilgili

belirszlikler olmasi durumunda lüften enerji tedarik kurumunuzla böglanti kurun.

Cihaz, zorunlu olarak bir soketle elektrik sebekesine baglanmalidir. Ayrilamayan bir baglantiyla elektrik sebekesine baglanti yasaktir. Soket, sebeke ayimasi icin kullanilir. Baglanti kablosuna, elektrik fiisyle birlikte her kullanimdan once hasar kontrl yapin. Hasar gormus baglanti kablosunu derhal yetkili musteri hizmetleri/elektronik teknisteni tarafindan degistirilmesini saqlayin. Kullanilan bir uzatma kablosunun toketi ve kavramasi suya dayanikli olmalidir.

Yeterli kesite sahip uzatma kablolari kulla-nin (Bkz. "Teknik bilgiler") ve kabloyu kablo tamburundan tamamen acin.

Uygun olmayan uzatma kabolari tehlikeli olabilir. Boş alanlarda, sadece bu is yüzün izin verilmş, gerekli sekilde isaretlenmis ve yeterli kablo kesitine sahip uzatma kabolari kullanı:

Baglanti degerleri icin Bkz. Tip levhasi/Teknik bilgiler.

Su baglantisi

Su tesisatina baglanti

Uyari

Su tedarik kurumunun talimatlari n dikkate alin.

Geçerli talimatlar uyarınca, ileme suyu sebekesindeystemayirici olmadan cihaz késinlikle calıstiril

mamalidir. EN 12729 Tip BA uyarinca KARCHER firmasina ait ya da alternartif uygun bir systemd ayiricişi kullanil malidir. Bir systemd ayiricişi'anakan su, icilemez olarak siniflandirilmistir.

Dikkat

Sistem ayiriciisini her zaman su beslemesi ne baglayin, kesinlikle dogrudan cihaza baqlamayin!

Baglanti degerleri icin teknik bilgiler bolumne bakin.

Besleme hortumunu (minimum uzunluk 7,5m , minimum cap 1/2"), cihazin su baglantisi ve su beslemesine (Orneigin: su musluğu) baglayin.

Not

Besleme hortumu, teslimat kapsaminda bulunmamaktadir.

Subesmesini acn.

Açık kaplardan su emilmesi

Filtreli emme hortumunu (Sipariş No. 4.440-238-0) su baglantisina vidalayin.
Cihaz havasinin alinmasi: Memeyisokun.

Su kabarciksiz bir sekilde cikana kadar cihazi calistirin.

Gerekirse cihazi 10 saniye calistirin - kapatin. Islemi birkac kez tekrarlayin.

→ Cihazi kapatin ve memeyi tekrar vidalayin.

Kullanimi

Tehlike

Patlama tehlikesi!

Yanici sivilar puskurtmeyin.

Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanilmasi durumunda gerekli emniyet tedbirlerinin dikkate alinması gerekir.

Dikkat

Motorlari sadece uygun yaig ayirici bilunan yerlerde temizleyin (cèvre koruması). Tikanma tehlikesi. Memeleri sadece ağiz kisiimplariyla yukari.Doğru aksesuar gozüne yerleştin.

Yüksek basinçla calişma

Not

Cihaz, bir basinç salteriyle donatilmıstir.
Motor, sadece tabancanın kolu çekilmişse calıstir.

Yuksek basinç hortumunu hortum tamburundan tumüylecekerek acin.
Cihaz anahtarin "I" konumuna getirin.
El puskurtme tabancasinin kilidini acin ve tabancanin kolunu cekin.
Calisma basinci ve miktar ayarini dondurerek (kademesiz) calisma basinci ve miktar ayarini ayarlayin (+ / - )

Puskurtme turun seilmesi

El puskurtme tabancasini kapatin.
lstediginiz sembol isaretle cakisana kadar memenin muhafazasin dondurun.

CHM	Temizlik maddeleriyle calisma ya da tatsächik basinçla temizlik ioc在里面 basinçlı yassi huz- me (CHEM)
	Büyük yüzeyl kırler ilen yüzsek basinçlı yassi huzme (25°)

Temizlik maddeskiye calisma

Uyari

Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisilmere zarar verebilir.

Sadece Kärcher tarafindan onaylanmş temizlik maddeleri kullanin. Temizlik maddelerin ekinde yer alan dozaj önerileri ve uyarilari dikkate alin. Çevreyi korumak icin, temizlik maddesini tasarruflu bir sekilde kullanin.

Temizlik maddelerinin uzerindeki güvenlik uyarılarina dokkat edin.

Kärcher temizlik maddeleri arizasiz bir calismayi garanti eder. Lüftenbizden danismanlik hizmeti alin ya da katalogumuzu ya da temizlik maddesi bilgilendirme formlarimizi talep edin.

Temizlik maddesi hortumunuentriesekin.
Temizlik maddesi emme hortumunu temizlik maddesi dolu bir kaba asin.
Memeyi "CHEM" konumuna getirin.
Temizlik maddesi doit valfini istedigi-niz konsantrasyona getirin.

Önerilen temizlik yontemleri

Temizlik maddesini ekonomik bir sekilde ust yüzeye siki ne etkili olmasini (kurutmayin) saglayin.
Czülen kiri yüksek basinç tazyikiyle yi-kayin.
→ Çalışmadan sonra filtreyi temiz suya batırın. Dozaj valfini en yüksek temizlik maddesi konsantrasyonuna dondürün. Cihazi Çalışirin ve bir dakika boyuncayıkayın.

Cihaz anahtarin "0" konumuna getirin.
→ Cihazin fişini prizden Çekin.
Su beslemsini kapatin.
→ Cihaz basinçsiz duruma gelene kadar el puskurtme tabancasina basin.
Tabancanin kolunu farkinda olmadan devreye sukmaya karşi emniyete almak icin el piskurtme tabancasinin emniyet koluna basin.

Cihazin saklanmasi

→ El puskürtm tabancasini tutucuya takin.
Yuksek basinç hortumunu sarin ve hortum rafi üzerine asin.

veya

Yuksek basinç hortumunu hortum tamburuna sarin. Hortum tamburunu bloke etmek icin krankin tutamağıni iceri itin.

→ Baglanti kablosunu kablo tutucusuna sarin.
Soketi monte edilmis klipsle sabitleyin.

Antifriz koruma

Uyari

Siddetli soguk, tam olarak boşalmamış ci-haza zarar verir.

Cihazi donma tehlikesi bulunmayan bir yerde saklayin.

Donma olmayan bir depolama mumkun degilse:

Suyu boşaltın.
Piyasada bulunan bir antifrizi cihaza pompalayin.

Not

Piyasada bulunan glikol bazl bir araç antifrizi kullanin.

Antifriz üreticisin kullanim talimatlarina uyun.

Pompa ve hatlar boşalana kadar cihazı maksimum 1 dokika calistırın.

Taşima

△ Tehlike

Yaralanma ve hasar tehlikesi! Tasima sirasinda cihazin aigrligina dikkat edin.

Uzun mesafelerde taşimak icin tutamağı gerije.Doğru kendinizeçekin.
Hortum tambursuz cihazlarda, taşima,—in itme kolunu—as)—getirin. Taşimak,—in cihaz)—tutamaklardan tutun,—itme kolundan tutmay—in.
Araclarda taśima sirasinda, cihazi ge- cerli yonetmeliklere gore kaymaya ve devrilmeye karsi emniyete alin.

Depolama

Tehlike

Yaralanma ve hasar tehlikesi! Depolama sirasinda cihazin aigrilgina dikkat edin.

Koruma ve Bakim

Tehlike

Farkinda olmadan calismaya baslayan cihaz ve elektrik carpmasi nedeniyle yaralanma tehlikesi.

Cihazdaki tum calismalardan once cihazi kapatin ve elektrik fisini cekin.

Not

Eski yag sadece ongorulen toplama noktalarinda tasfiye edilmelidir. Ortaya cikan eski yagi luften bu noktalara teslim edin. Cevrenin eskiyagla kirtilmesi durumnda ceza uygulanir.

Güvenlik kontrolü/Bakim sözleşmesi

Yetkili saticinizla duzenli bir guvenlik kon-. trolu mutabakati saglayabilir ya da bir bakim sozlesmesi yapabilirsiniz. Lutfen bu konuyla ilgili oneriler aln.

Her calismadan once

Baglanti kablosuna hasar kontrlu yapin (elektrik carpma tehlikesi), hasarli baglanti kablosunu zaman kaybetmeden yetkili musteri hizmetleri/elektrik tekniysyanine degistirtin.
Yuksek basinc hortumuna hasar kon
trolu yapin (kirilma tehlikesi).
Zarar gormus yuksek basinc hortumunu hemen deigistirin.
Cihaza (pompa) sizdirmazlik kontrolü yapın. Dakikada 3 damla suya izin verilm次会议 ve cihazın alt tarafindan çıkabilir. Daha fazla sizdirma olması durumunda Müşteri hizmetlerini arayın.

Her hafta

Yag seviyesini kontrol edin. Yagün suti gibi olması durumunda (yagda su olması) hemen,musteri hizmetlerini arayın.
Su baglantisindaki suzgeci temizleyin.
Temizlik maddesi emme hortumunu temizleyin.

Her yil ya da 500 calismaaatindensonra

Yag degiistirin.

Yag degisimi

Not

Yag miktari ve turu icin Bkz. "Teknik bilgiler".

→ Cihaz kapağınin sabitleme civatasını sökün, cihaz kapağını Çikartı.
Yag deposunun kapağini Çikartin.
Cihazi one yatirin.
Yagi toplama kabina boşaltın.
Yeni yagi yavaça doldurun; hava kabarciklari cikmalidir.
Yag deposunun kapağini yerleşirin.
→ Cihaz kapağıni sabitleyin.

Ariza yardimi

Tehlike

Farkinda olmadan calismaya baslayan cihaz ve elektrik carpmasi nedeniyle yaralanma tehlikesi.

Cihazdaki tum calismalardan once cihazikapatin ve elektrik fisini cekin.

Elektrikli yapı parçalarını sadece yetkiliologists hizmetlerine kontrl attirin ve onarın.

Bu bolumde belirtilmeyen arizalarda, s/he etmeniz durumunda ve açık bir uyari olmasi durumunda yetkili bir münsteri hizmetleri merkezini arayin.

Cihaz calismiyor

→ Baglanti kablosuna hasar kontrolü yapin.
Sebeke gerilimini kontrol edin.
Elektrik arizasinda musteri hizmetlerini arayin.

Cihaz basinca gelmiyor

Memeyi "Yuksek basinç" konumuna getirin.
Puskurtme ažini yikayin.
Memeyi degistirin.
Cihazin havesini alin (Bkz. "Isletime alma").
Su besleme miktarini kontrl edin (Bkz. Teknik Özellikler)
Su baglantisindaki suzgeci temizleyin.
Pompeya giden tum besleme hatlarini kontrl edin.
lhtiyaç aninda mûsteri hizmetlerini arayin.

Pompa sizdiriyor

Dakikada 3 damla suya izin verilmistir ve cihazın alt tarafindançıkabilir. Daha fazla sizdirma olması durumunda musteri hizmetlerini arayın.
Daha guclü bir sizdirmada, cihazi musteri hizmetlerine kontrl ettirin.

Pompada vuruntu

Su ve temizlik maddesi emme hatlarna sizdirmazlik kontrolü yapın.
Temizlik maddesi olmadan calisma si-rasinda temizlik maddesi dozaj valfini kapatin.
Cihazin havisini alin (Bkz. "Isletime alma").
Ihtiyaç aninda mûsteri hizmetlerini arayin.

Temizlik maddesi emilmyor

Memeyi "CHEM" konumuna getirin.
Filtreli temizlik maddesi emme hortumunu kontrl edin/temizleyin.
Temizlik maddesi doit valfini açın ya da kontrl edin/temizleyin.
Ihtiyaç aninda mûsteri hizmetlerini arayin.

Yedek parçalar

• Sadece üretici tarafindan onaylanmış aksesuar ve yedek parçalar kullanı malidir. Original aksesuar ve original yedek parçalar, cihazın Güvenli ve arizası bir bucimde calımasınin güvencesidir.
• En sik kullanı yan yedek parça çesitlerini kullanım kılıvuzunun sonunda bulabilir siniz.
• Yedek parçalar hakkinda diger bilgileri, www.kaercher.com adresindeki Servis böllumunden alabilirsiniz.

Garanti

Her ülke yetkili distributörümuz tarifindan verilmiş garanti Şartlar geleçirlidir. Garanti suresiicone cihazınizda olusammuhtemel hasarları, arizanin kaynagi Üretim veya malzeme hatasi oldugu surece Ücretsis olarak karsıyoruz. Garanti hakkinizdan yararanlanı gerektiren birdurum oldugu zaman, ilgili faturaniz ilebirlikte satıncıza veya size en)yakin yetkili servisimize basvurunuz.

AB uygunluk bildirisi

Isbu belge ile aagaidea tanimlanan makinenin konsepti ve tasarimi ve tarafimizdan piyasaya sürulen modeliye AB yönetmeliklerinin temel teşkil Eden ilgili Güvenlik veayoğlukyükumluluklerine uygun olduğunu bildiriz. Onayimiz olmadan cihazda herhangi birdehyisiklik yapilması durumunda bu beyan geleçrligi niyirir.

Urun: Yuksek basinç temizleyicisi

Tip: 1.150-xxx

Tip: 1.151-xxx

Tip: 1.214-xxx

Igili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Kullanilmis olan uyumlu standartlar

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2006 + A2: 2009

HD 7/10, HD 7/16, HD 7/18

EN 61000-3-3: 2006

HD 5/17, HD 6/12, HD 6/15:

EN 61000-3-11:2000

EN 62233: 2008

Kullananan uyumluluk degerlendirme yontemleri

2000/14/EG: Ek V

Ses siddeti dB(A)

HD 5/17

Olculen: 85

Garanti edilen: 86

HD 6/12

Olculen: 83

Garanti edilen: 85

HD 6/15

Olculen: 85

Garanti edilen: 86

HD 7/10

Olculen: 90

Garanti edilen: 91

HD 7/18

Olculen: 90

Garanti edilen: 91

Imzasi bulunanlar, isletme yonetimi adina ve isletme yonetimi tarafindan verilen vekalezte dayanarak islem:yapar.

Dokumantasyon yetkilisi:

S. Reiser

Tip:		HD 5/17 C 1.214-111.0 1.214-113.0	HD 5/17 C 1.214-110.0 1.214-112.0	HD 6/12-4C 1.150-160.0 1.150-161.0
				HD 6/12-4 CX 1.150-162.0
		BR	EU	EU
Elektrik böglantı
Gerilim	V	220	230
Elektrik türü	Hz	1~60	1~50
Bağlanti güçü	kW	3,2		2,8
Sigorta (geçirmeli, Char. C)	A	16
Korum脘i		IPX5
İzin verilen maksimum®, sebeke empedansı	Ohm	(0.302+j0.189)		0.386+j0.241
Uzatma kablosu 30 m	mm²	2,5
Su böglantı
Beslemeicine(maks.)	°C	60
Besleme miktar	l/dk	12
Açık depodan emme yükseligi (20 °C)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Çalıhma basinci	MPa	16	17	12
Maksimum®, calıhma üst basinci	MPa	21,5		18
Meme ebadi		028		043
Besleme miktarı	l/dk	8,3		10
Temizlik maddesi emme	l/dk	0...0,6
El piskurtme tabancasinin geri tepme kuvveti(maks.)	N	21		26
60355-2-79'a gö belirlenendehyer
El-kol titreşimidehyeri
El piskurtme tabancasi	m/s²	<2,5
Piskurtme borusu	m/s²	<2,5
Güvensizlik K	m/s²	1
Ses basinci seviyesi LpA	dB(A)	72		70
Güvensizlik KpA	dB(A)	1		2
Ses basinci seviyesi LWA + Güvensizlik KWA	dB(A)	86		85
Isletme maddeleri
Yağ miktari	I	0,35
Yağ türü		SAE 15W40
Ölcüler ve ağırkılar
Uzunluk	mm	360
Genişlik (CX)	mm	375 (400)
Yükselklik	mm	925
Aksesuarsı ağırkı	kg	29	27	*
* 1.150-160.0: 26 kg; 1.150-161.0: 26,5 kg; 1.150-162.0: 31 kg
Tip:		HD 6/15 C 1.150-600.0 1.150-621.0	HD 6/15 C 1.150-620.0	HD 6/15 C 1.150-624.0
		HD 6/15 CX 1.150-650.0	HD 6/15 CX 1.550-655.0	HD 6/15 CX 1.150-659.0
		EU	CH	KAP
Gerilim	V	230		220
Elektrik türü	Hz	1~50		1~60
BağlantiGPCU	kW	3,1	2,2	3,2
Sigorta (geçirmeli, Char. C)	A	16	10	16
Koruma Şekli		IPX5
İzin verilen maksimum Şebeke empedansı	Ohm	0.302+j0.189
Uzatma kablosu 30 m	mm²	2,5
Su böglantışı
Besleme sicalsıgli(maks.)	°C	60
Besleme miktar	l/dk	12
Açık depodan emme)yükseligi(20℃)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Çalışma basinci	MPa	15	11	14
Maksimum Çalışma üst basinci	MPa	21,5	15	21,5
Meme ebadi		034	043	036
Besleme miktarı	l/dk	9,5
Temizlik maddesi emme	l/dk	0...0,6
El piskurtme tabancasinin geri tepme kuv-veti(maks.)	N	21
60355-2-79'a güre belirlenen değerler
El-kol titreşimi değeri
El piskurtme tabancasi	m/s²	<2,5
Piskurtme borusu	m/s²	<2,5
Güvensizlik K	m/s²	1
Ses basinci seviyesi LpA	dB(A)	72
Güvensizlik KpA	dB(A)	1
Ses basinci seviyesi LWA + Güvensizlik KWA	dB(A)	86
Isletme maddeleri
Yağ miktari	I	0,35
Yağ türü		SAE 15W40
Ölcüler ve ağırkılar
Uzunluk	mm	360
Genişlik(CX)	mm	375 (400)
Yükselklik	mm	925
Aksesuar hariç ağırkılc(XC)	kg	*	34,5 (32,5)	27 (32,5)
1.150-600.0: 27 kg; 1.150-621.0: 32,5 kg; 1.150-650.0: 32,5 kg
Tip:		HD 6/15 C 1.150-623.0	HD 6/15 C 1.150-628.0	HD 6/15 C 1.150-627.0
		KAP	GB/AU	AR
Elektrik böglantı
Gerilim	V	220	240	220
Elektrik türü	Hz	1~50
Bağlanti güçü	kW	3,0	3,1
Sigorta (geçikmeli, Char. C)	A	16	13	16
Koruma seksli		IPX5
İzin verilen maksimum seksbeke empedansı	Ohm	0.302+j0.189
Uzatma kablosu 30 m	mm²	2,5
Su böglantı
Beslemeicine lakiigi (maks.)	°C	60
Besleme miktar	l/dk	12
Açık depodan emme)yükseligi(20℃)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Çalışma basinci	MPa	13	15
Maksimum calışma üst basinci	MPa	21,5
Meme ebadi		036	034
Besleme miktarı	l/dk	9,5	9,3
Temizlik maddesi emme	l/dk	0...0,6
El piskürtme tabancasinin geri tepme kuv-veti (maks.)	N	21
60355-2-79’a,göre belirlenen değerler
El-kol titreşimi değeri
El piskürtme tabancasi	m/s²	<2,5
Piskürtme borusu	m/s²	<2,5
Güvensizlik K	m/s²	1
Ses bas中国特色 seviyesi LpA	dB(A)	72
Güvensizlik KpA	dB(A)	1
Ses bas中国特色 seviyesi LWA + Güvensizlik KWA	dB(A)	86
Isletme maddeleri
Yağ miktarı	I	0,35
Yağ türü		SAE 15W40
Ölcüler ve ağırkıclar
Uzunluk	mm	360
Genişlik (CX)	mm	375 (400)
Yükselklik	mm	925
Aksesuar hariç ağırkık (CX)	kg	25	27
Tip:		HD 7/10 C XF 1.151-619.0	HD 7/18 C 1.151-600.0 1.151-614.0	HD 7/18 C 1.151-613.0
			HD 7/18 CX 1.151-657.0	HD 7/18 CX 1.151-650.0
		EU	EU	EU II
Elektrik böglantı
Gerilim	V	400		230
Elektrik Türü	Hz	3~50
BağlantiGPCU	kW	3,0	4,7
Sigorta (geçirmeli, Char. C)	A	16
Korum脘gli		IPX5
İzin verilen maksimum脘ke empedansı	Ohm	-
Uzatma kablosu 30 m	mm²	2,5
Su böglantı
Besleme sıçakkıngı(maks.)	°C	80	60
Besleme miktar	l/dk	13
Açık depodan emme)yükselkıngı(20℃)	m	0,5
Besleme bas	MPa	1
Performans değerleri
Çalışma basıncı	MPa	10	17,5
Maksimum calışma üst basıncı	MPa	12	21,5
Meme ebadi(CX)		060	040 (042)
Besleme miktarı	l/dk	11,5
Temizlik maddesi emme	l/dk	0...0,6
El piskurtme tabancasinin geri tepme kuv- vetri(maks.)	N	21
60355-2-79'a güre belirlenen değerler
El-kol titresimdehyeri
El piskurtme tabancası	m/s²	<2,5
Piskurtme borusu	m/s²	<2,5
Güvensizlik K	m/s²	1
Ses basinci seviyesi LpA	dB(A)	77
Güvensizlik KpA	dB(A)	1
Ses basinci seviyesi LWA + Güvensizlik KWA	dB(A)	91
Isletme maddeleri
Yağ miktarı	I	0,35
Yağ Türü		SAE 90 Hipoid
Ölcüler ve ağırkılar
Uzunluk	mm	360
Genişlik(CX)	mm	375 (400)
Yükselkılcı	mm	925
Aksesuar hariç ağırkılcı(CX)	kg	33	*	31,8 (32,5)
*1.151-600: 30,8 kg; 1.151--614.0: 34,5 kg; 1.151-657.0: 32,5 kg

3Ty opnHNaIbHyIO IHCTpyKUIO NO 3KcNly-atauIN, NocLe 3TOO DeIeCTByIe COOTBeTCTBEHHO IN COXpaHNTe ee IJy DaJIbHeIWeI OIIb3OBAHnI INI dIy CNeDyUoIero BnaIeJIbua.

OrnabneHne

3JIeMeHbI npi6opa. .RU .1

Yka3aHnI NO TexHnke 6e30na- CHOCTN RU .2

IcnoIb3ObaHne nHa3NaYe- HnIO. RU .2

3aunTHbIe yctpoiCTBa... RU .3

3aunTa Okpykaioe cpebl RU .3

IpeudnauonmpaobtU.3

Haayano paobtbl. RU 4

UnpaBneHne RU .5

TpaHcnpOpTnPoBka RU .7

Xpahene. RU 7

YxOДиTexHnueeCKoe O6cnyKn-BAHne .RU...7

UctpaHHe HEnCnPaBHoCTe RU . .8

3anachbte yactn RU .9

TapaHTna RU...9

3aBHeHne o COOTBeTCTBn EC RU ..10

TexHnueckne daHHbIe.... RU ..11

3JIeMeHbI npN6opa

Pa3BepHnTe, noKaJnyIcTa, chaJaIa cTpaHnUbI c PncyHKamN

1 POnctabKa IJnHaCaOK
2 Puyka
3 CoeHHeHne BbICOKOr DaBnEHHa
4 MaHometp
5 PerynipobKa daBHeHn/koJIueCTBa HD 6/15
6 IopKIOUoyHe BOOCha6KeHnI
7 Yka3aTeIb ypoBnMaCna
8 MacnAHyb 6aK
9 Kpbioka npnbopa
10 BkIIOuATEIb annapata
11 KpeenexHbIe BnHTbI KpbIuKn npnbopa
12 Pocstabka JnaHaHa
13Держателдя руногипстюета-расьлnteя
14 KpOchK dIaHaHa
15 Hacaika
16 MapknipobKa fopcyHKn
17 CtpyHnA Tpy6ka
18 PerynipobKa IaBHeHn/koJIueCTBa HD 7/18
19 Puchon nuctolet-pacnbinteB
20 Pbyar npedoxpanHtela
21 Pyhar pyhoro nctoeta-pacnbintela
22 ⅡlaHr BbICOKOrO daJIeHnI
23 Bényza déya
24 DepekaTeIb Ka6eIa
25 KpeIeXHbIe BnHTbI BeDyuei Dyn
26 BcabsBaIounIuHaHr MoIOUeRo cpeICTBa C nIbTpOM
27Доэруюци Клалан MOюцero cpeд-CTBa
28 Otcek dIy npHaJneXhoCTeY
29 Bapaaban dny Hamotkn wlaHa
30 PykoTka
31 AanTep

UBeTHa MapKnupOBka

• OpranbI ynpabIeHnI dIy npOceCa ouNCTKJ KJIITOrO cBETA.
• OprahbI ynpaBLeHnI dIy TeXHnueckoTo o6cIyKuBaHnI n cepBnca CBeTIOceporo cBeta.

Yka3aHnI NO TexHnKe 6e3oNaChOCTn

-Передпервим ВВОДМ ВЗКПУаТAZИО子宫язATEЛБНО пpoчтITE уka3аниЯ NO TeXнIKE 6e3OanachocTn № 5.951-949!
Heo6xoJIMO co6IHOdaTb COOTBeTCTByIOUe HauOHaJIbHbIe 3aKHOJaTeJIbHbIE HOpMbI IIO pa6Ote C KInkOCTHbIMNCTpyuHbIMN yCTaHOBkAMN.
HeoXoJMoCo6HoaTaB COOTBeTCTByIOUne HaOnHOaJIbHbIe 3aKoHOJaTeJIb-HbIe HOpMbI IO TexHnke 6e3OpaCHOCTN. HeoXoJMopeyIaRPho npOBepaBoToY KNDKOCTHBIX CtpuHbIX YcTaHOBOK IN pe3yIbTaT npOBepKn OΦOpMnPaTB PINCbMeHHOM BIne.

CnMBOJIbI BYpyKOBoIDCTBe NO 3KcNpyatauN

Onachocmb

Длн HeNoocpeOcmeHNO ap03aue Ona- chocMu, Komopar npueodum K mxeJIbIM yeebyam ULU K cmemu.

IpeynpeKdeHue

Длг eозможншnomenuаьно anachou cumyaцu, komopя можem npueecmu к mжелbIM yeebym unu K cmepmu.

BhumaHue!

Дя eозможно nomenuаьно оансου cumyaцuu, komopая можem npueecmu K leekum mpaam umu noBneb mamepuaIbHbI yuep6.

CnmbonblHa annapaTe

Haxodyaacra noB blicokum daeJeHuemcmpy 6oobIMoKem npu HnnpaunbHom UcnoIb30-

eau npedcmaemb onachocmb.3a npeaaemcna hnpaeimb cmpyio 6obl Ha IIOdeu, KUOBomhix, EKJIoueHnoe 3neKmpueeckoe obopydoaHue uLI Ha cAm bICOKOHaOpHbI MOUu annapam.

CoaIacno deuCmeyUoum npednucanym ycmpoucmeo 3anpeuaemc3kCnnyamupoamb 6e3cucmemho20 pa3deNumen8e

mpybopo8ode c numbeoou eodou. Cne- dyem uonl30abmb coomemcmeyuouu cuscmemhbu cenapamop fupMbik Karcher unu anbmehpamuehbu cucmemhbu cenapamop, coomemcmeyouu EN 12729 mun BA.

Boda, npowedwa qepe3 cuscemhbl ce- napamop, cumaemcna HnpueoHou dny numy.

IcnoJb3ObaHne noHa3HaueHnIO

IcnoJIb3OBAt b NCKIIOUHTeJIbHO daHHbI annapaT BbICOKOrO daBJeHnA

ДЯ Oчистк Stчуеши Hn3KOr DaBNeHnI N C nCNoJIb3OBAHnEM MOUSeIcrPeIcTBa (HaNPIMep, YNCTka OobopydOBaHnI, ABTOMO6nJIeN, 3dAnHn, INCHTpymENTOB),
-ДЯ OЧNTКИ CTpye BbICOKO rDabJIeHnI N 6e3 INCNoJIb3OBAHnI MOUcTeO CpeIcTBA (HaNPIMep, YNCTKaФacAOB, Teppac, caIOBOrO obOpyIDaHnI).
