PANDUAN PENGGUNA HD 7 10 CXF KARCHER

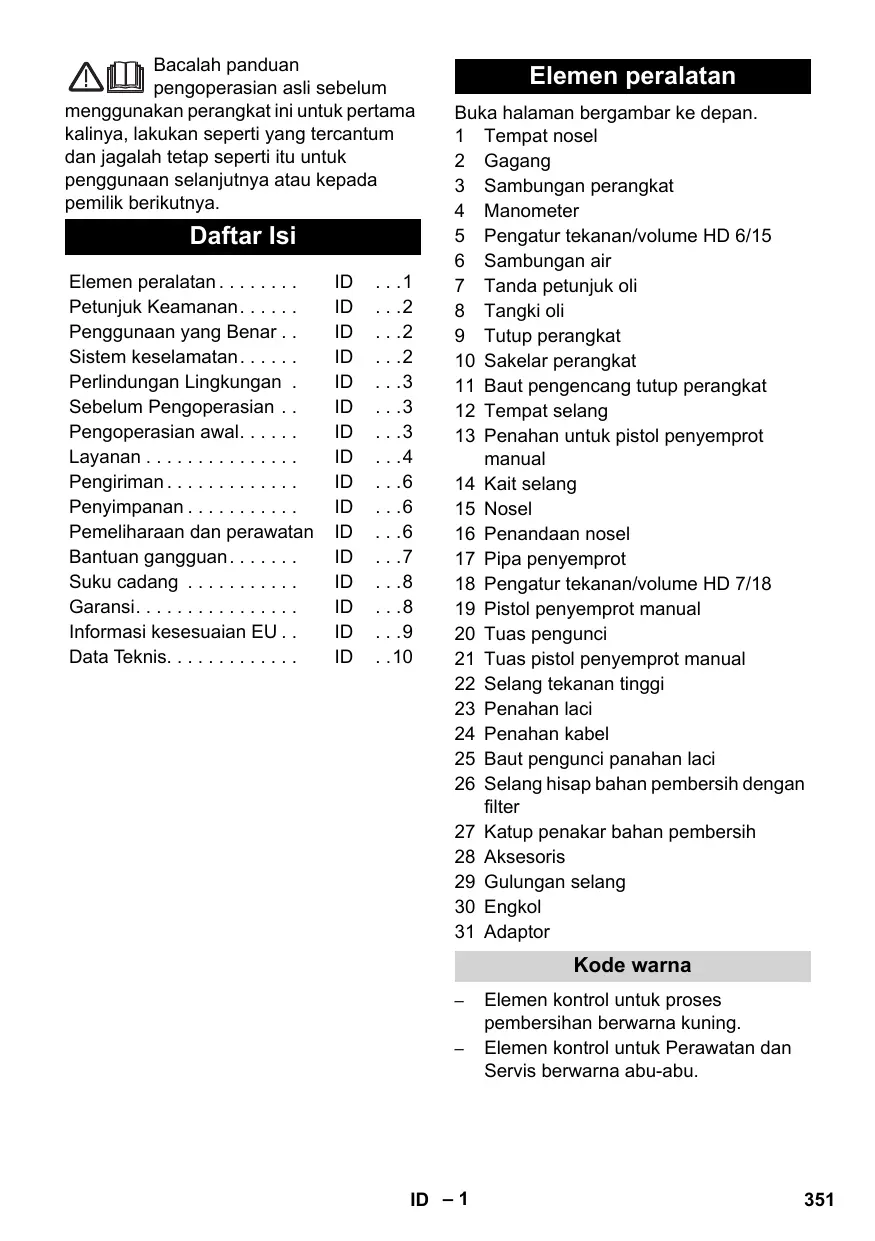

ZH – 10 Bacalah panduan pengoperasian asli sebelum Indonesia perangkat ini untuk pertama menggunakan kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya. Daftar Isi Elemen peralatan . . . . . . . . Petunjuk Keamanan. . . . . . Penggunaan yang Benar . . Sistem keselamatan. . . . . . Perlindungan Lingkungan . Sebelum Pengoperasian . . Pengoperasian awal. . . . . . Layanan . . . . . . . . . . . . . . . Pengiriman . . . . . . . . . . . . . Penyimpanan . . . . . . . . . . . Pemeliharaan dan perawatan Bantuan gangguan. . . . . . . Suku cadang . . . . . . . . . . . Garansi. . . . . . . . . . . . . . . . Informasi kesesuaian EU . . Data Teknis. . . . . . . . . . . . .

ID – 1 Elemen kontrol untuk proses pembersihan berwarna kuning. Elemen kontrol untuk Perawatan dan Servis berwarna abu-abu.

Penggunaan yang Benar Sebelum pemakaian pertama kalinya bacalah petunjuk keamanan No. 5.951949! Harap perhatikan peraturan penggunaan alat penyemprot air di negara yang bersangkutan. Harap perhatikan peraturan tentang pencegahan kecelakaan di negara yang bersangkutan. Pancuran air harus diperiksa secara berkala dan hasil pemeriksaan harus tertulis. Simbol dalam Petunjuk Pengoperasian Pembersih tekanan tinggi ini khusus digunakan – untuk pembersihan dengan semprotan tekanan rendah dan bahan pembersih (mis, pembersihan mesin, kendaraan, bangunan, peralatan), – untuk pembersihan dengan semprotan tekanan tinggi tanpa bahan pembersih (mis, pembersihan tembok, teras, peralatan berkebun). Untuk kotoran yang sulit dibersihkan, kami menyarankan penggunaan penghancur kotoran sebagai aksesori opsional. Sistem keselamatan Bahaya Untuk situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian. 몇 Peringatan Untuk situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian. Hati-hati Untuk situasi yang mungkin berbahaya yang dapat menyebabkan terluka ringan atau kerusakan perangkat. Katup dengan pengendali tekanan Pengurangan volume air dengan pengaturan tekanan/volume akan membuka katup aliran berlebih dan sebagian air akan mengalir kembali ke sisi hisap pompa. Jika tuas pada pistol penyemprot dilepaskan, maka pengendali tekanan akan menutup aliran, dan semprotan akan berhenti. Jika tuas ditarik, maka aliran akan terbuka kembali. Simbol pada perangkat Katup pengaman (hanya HD 7/18) Semprotan tekanan tinggi dapat menjadi berbahaya jika tidak digunakan dengan benar. Jangan mengarahkan semprotan tekanan tinggi ini ke manusia, hewan, peralatan elektronik yang sedang aktif, dan ke perangkat itu sendiri. Menurut peraturan yang berlaku saat ini, perangkat tidak boleh dioperasikan jika belum ada sistem pemisahan jaringan air minum. Gunakan sistem yang sesuai dengan Fa. Kärcher atau sistem pemisahan lainnya yang sesuai dengan EN 12729 jenis BA. Air yang mengalir melalui sistem pemisahan adalah air yang tidak boleh diminum. Katup pengaman terbuka saat tekanan lebih pengoperasian yang diperbolehkan terlampaui, air akan mengalir kembali ke sisi hisap pompa. Katup aliran berlebih, sakelar tekanan, dan katup pengaman dipasang dan disegel oleh pabrik. Penyetelan hanya boleh dilakukan oleh pusat layanan pelanggan.

ID – 2 Perlindungan Lingkungan Pasang aksesori Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan. Perangkat ini mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Baterai, oli, dan zat sejenisnya jangan mengotori lingkungan. Oleh karena itu, harap buang perangkat yang sudah usang dan tidak terpakai lagi ke tempat pembuangan yang sesuai. Petunjuk bahan-bahan yang terkandung (REACH) Informasi terbaru tentang bahan-bahan yang terkandung dapat dicari di: www.kaercher.com/REACH Sebelum Pengoperasian Membuka kemasan

Periksa isi paket saat membukanya. Apabila terdapat kerusakan saat transportasi segera hubungi penjual. Pasang nosel di atas pipa semprotan (buka penanda pada ring penyetel). Ikatkan pipa semprotan dengan pistol penyemprot manual. Petunjuk Hanya untuk HD 7/10 CXF: Di tempat yang sempit, adaptor yang terpasang dengan nosel dapat dipasang langsung ke pistol penyemprot manual. Pada perangkat tanpa gulungan selang: Lepaskan klem penahan laci. Pasang penahan laci di ketinggian yang diinginkan. Kencangkan klem penahan laci. Sektrupkan dengan kuat selang tekanan tinggi ke sambungan tekanan tinggi. Pada perangkat dengan gulungan selang: Pasang dan kencangkan engkol ke dalam poros gulungan selang. Luruskan selang tekanan tinggi sebelum digulung. Gulung selang tekanan tinggi dengan pemutaran engkol di posisi yang rata pada gulungan selang. Arah putaran harus ditentukan agar selang tekanan tinggi tidak tertekuk. Periksa level oli Pengoperasian awal Baca indikator level oli saat perangkat di posisi berdiri. Level oli harus berada di atas kedua indikator. Sambungan listrik Aktifkan pengurasan udara tangki oli Buka sekrup pengencang tutup perangkat, lepaskan tutup perangkat. Potong ujung penutup tangki oli. Kencangkan tutup perangkat. Bahaya Bahaya kecelakaan akibat sengatan listrik. Koneksikan perangkat hanya ke arus bolak balik. Perangkat hanya boleh tersambung dengan sambungan yang sesuai dari penyedia listrik yaitu IEC 60364. Tegangan yang tercantum pada label harus sesuai dengan tegangan pada sumber arus listrik. Perlindungan minimum steker (lihat Data Teknis). ID – 3

Impedansi listrik maksimal yang diperbolehkan pada titik sambungan listrik (lihat Data Teknis) tidak boleh dilampaui. Jika tidak yakin dengan impedansi listrik yang terdapat pada titik sambungan Anda, harap hubungi perusahaan penyuplai listrik Anda. Perangkat harus disambungkan dengan sebuah steker ke jaringan listrik. Jangan membuat sambungan langsung dengan jaringan listrik. Steker berfungsi untuk memisahkan jaringan listrik. Periksa apakah ada kerusakan pada kabel sambungan dengan steker jaringan sebelum memulai pengoperasian. Kabel sambungan yang rusak dapat langsung diganti oleh pusat layanan pelanggan/ teknisi listrik resmi. Steker dan soket dari kabel sambungan harus tahan air. Gunakan kabel ekstensi dengan diameter yang memadai (lihat "Data Teknis") dan biarkan lepas dari gulungan kabel. Kabel ekstensi yang tidak sesuai dapat membahayakan. Gunakan hanya kabel ekstensi yang diperbolehkan dan telah diberikan label yang sesuai dengan diameter kabel yang memadai di luar ruangan: Sambungan yang disyaratkan dapat dilihat di plakat/data teknis. Sambungan air Sambungan ke saluran air 몇 Peringatan Perhatikan peraturan dari perusahaan penyedia air. Menurut peraturan yang berlaku saat ini, perangkat tidak boleh dioperasikan jika belum ada sistem pemisahan jaringan air minum. Gunakan sistem yang sesuai dengan KÄRCHER atau sistem pemisahan lainnya yang sesuai dengan EN 12729 jenis BA. Air yang mengalir melalui sistem pemisahan adalah air yang tidak boleh diminum.

Sambungan yang disyaratkan dapat dilihat di plakat/data teknis. Sambungkan selang suplai (panjang minimum, 7,5 m, diameter minimum 1/ 2") ke sambungan air perangkat dan ke suplai air (misalnya, keran air). Petunjuk Selang suplai tidak tercakup dalam pengiriman. Buka suplai air. Hisap air dari tangki yang terbuka. Sekrupkan selang hisap dengan filter (No. pesanan 4.440-238.0) ke sambungan air. Kuras udara perangkat: Lepaskan nosel. Operasikan perangkat hingga air yang keluar bebas dari gelembung. Operasikan perangkat selama 10 detil matikan. Ulangi proses beberapa kali. Matikan perangkat dan sekrupkan kembali nosel. Layanan Bahaya Mudah meledak! Jangan menyemprotkan ke cairan yang mudah terbakar. Ketika menggunakan perangkat di daerah berbahaya (mis. SPBU), harap memperhatikan peraturan keamanan yang tercantum. Hati-hati Bersihkan motor hanya di lokasi dengan pemisah oli yang sesuai (perlindungan lingkungan). Bahaya tersumbat. Letakkan nosel hanya dengan tailpipe mengarah ke atas di tempat aksesori. ID – 4 Pengoperasian dengan tekanan tinggi Petunjuk Perangkat dilengkapi dengan sakelar tekanan. Motor hanya beroperasi, bila tuas pistol ditarik. Buka sepenuhnya gulungan selang tekanan tinggi dari gulungan selang. Posisikan sakelar perangkat ke "I". Buka penguncian pistol penyemprot manual dan tarik tuas pistol. Setel tekanan pengoperasian dan volume air dengan memutar (terus menerus) pada pengatur tekanan dan volume (+/-) Pilih jenis semprotan Tutup pistol penyemprot manual. Putar rumah nosel, hingga simbol sejajar dengan penanda yang diinginkan: Semprotan datar tekanan rendah (CHEM) untuk pengoperasian dengan bahan pembersih atau pembersihan dengan tekanan yang rendah Semprotan datar tekanan tinggi (25°) untuk kotoran di permukaan yang luas Bahan pembersih Kärcher menjamin pengoperasian yang tanpa gangguan. Mintalah saran atau lihat katalog kami atau lembar informasi bahan pembersih kami. Tarik selang penyedot untuk bahan pembersih. Gantungkan selang hisap bahan pembersih di kontainer bersama bahan pembersih. Posisikan nosel ke "CHEM". Posisikan katup penakar bahan pembersih ke konsentrasi yang diinginkan. Metode pembersihan yang disarankan Semprotkan cairan pembersih pada permukaan yang kering dan rata dan biarkan cairan bereaksi (bukan sampai kering). Bersihkan kotoran yang lepas dengan semprotan tekanan tinggi. Setelah penggunaan, rendam filter dalam air yang bersih. Putar katup penakar ke konsentrasi bahan pembersih yang tertinggi. Aktifkan perangkat dan bilas bersih selama satu menit. Menghentikan pengoperasian Lepaskan tuas pistol penyemprot manual, perangkat akan mati. Tarik kembali tuas pistol penyemprot manual, perangkat akan kembali aktif. Pengoperasian dengan bahan pembersih Mematikan perangkat 몇 Peringatan Bahan pembersih yang tidak sesuai dapat merusak perangkat dan objek yang dibersihkan. Gunakan hanya bahan pembersih yang direkomendasikan oleh Kärcher. Perhatikan saran takaran dan petunjuk yang diberikan bersama bahan pembersih. Untuk melindungi lingkungan, gunakan bahan pembersih secukupnya saja. Perhatikan petunjuk keselamatan pada bahan pembersih. Pasang sakelar perangkat di posisi "0/ OFF". Tarik steker listrik dari soket. Tutup keran air. Operasikan pistol penyemprot manual hingga perangkat kehilangan tekanan. Aktifkan tuas pengaman pistol penyemprot manual untuk memastikan tuas pistol tidak terpicu secara tidak sengaja. ID – 5

Pengiriman Tempat penyimpanan perangkat Masukkan pistol penyemprot manual ke penahannya. Gulung selang tekanan tinggi dan gantung di atas tempat selang. atau Gulung selang tekanan tinggi di penggulung selang. Masukkan gagang engkol agar gulungan selang tidak terhambat. Gulung kabel sambungan di sekeliling penahan kabel. Kencangkan steker dengan klip yang terpasang. Anti beku 몇 Peringatan Es akan merusak perangkat kosong yang airnya tidak dikuras habis. Simpan perangkat di tempat yang bebas dari es/salju. Bahaya kecelakaan dan kerusakan! Perhatikan berat perangkat pada saat pemindahan. Untuk pemindahan dengan jarak yang jauh, tarik gagang perangkat ke belakang. Pada perangkat yang tidak memiliki gulungan selang, letakkan penahan laci ke bawah saat akan dibawa. Jika perangkat akan dibawa, pegang pada gagangnya, bukan pada penahan lacinya. Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik. Penyimpanan Jika tidak mungkin menyimpan di tempat yang bebas es/salju: Kosongkan air. Pompakan bahan pelindung beku yang dijual bebas melalui perangkat. Petunjuk Gunakan hanya bahan pelindung beku berbasis glikol yang dijual bebas untuk kendaraan bermotor. Perhatikan petunjuk penanganan dari produsen bahan pelindung beku. Hidupkan perangkat selama maksimal 1 menit hingga pompa dan semua saluran kosong.

Bahaya Bahaya Bahaya kecelakaan dan kerusakan! Perhatikan berat perangkat pada saat menyimpannya. Pemeliharaan dan perawatan Bahaya Bahaya kecelakaan akibat perangkat yang tidak sengaja masih menyala dan sengatan listrik. Pada saat memperbaiki atau membersihkan perangkat, perangkat harus dimatikan dan steker harus dicabut. Petunjuk Oli bekas hanya boleh dibuang ke tempat pengumpulan yang telah ditentukan. Serahkan oli bekas ke tempat tersebut. Mengotori lingkungan dengan oli bekas adalah tindakan yang melanggar hukum. ID – 6 Inspeksi keselamatan/kontrak perawatan Tahunan atau setelah 500 jam pengoperasian Anda dapat mengatur inspeksi keselamatan atau kontrak perawatan yang teratur dengan dealer Anda Mintalah saran dari mereka. Sebelum pengoperasian Periksa apakah ada kerusakan pada kabel sambungan (bahaya sengatan listrik), kabel koneksi yang rusak dapat langsung diganti oleh pusat layanan pelanggan/teknisi listrik resmi. Periksa apakah ada kerusakan pada selang tekanan tinggi (bahaya pecah). Ganti segera selang tekanan tinggi yang rusak. Periksa kekedapan perangkat (pompa). Diperbolehkan 3 tetesan air per menit dan dapat keluar dari bagian bawah perangkat. Jika terjadi kebocoran yang deras, hubungi pusat layanan pelanggan. Mingguan Periksa level oli. Jika oli berubah menjadi warna susu (air dalam oli), segera hubungi pusat layanan pelanggan. Bersihkan saringan di dalam sambungan air. Bersihkan filter dalam selang penyedot bahan pembersih. Ganti oli. Penggantian oli Petunjuk Volume dan jenis oli, lihat "Data Teknis". Buka sekrup pengencang tutup perangkat, lepaskan tutup perangkat. Lepaskan penutup tangki oli. Miringkan perangkat ke depan. Kuras oli di tangki penampung. Isikan oli yang baru secara perlahan, gelembung udara harus dikeluarkan. Pasang penutup tangki oli. Kencangkan tutup perangkat. Bantuan gangguan Bahaya Bahaya kecelakaan akibat perangkat yang tidak sengaja masih menyala dan sengatan listrik. Pada saat memperbaiki atau membersihkan perangkat, perangkat harus dimatikan dan steker harus dicabut. Komponen listrik hanya boleh diperiksa dan direparasi oleh pusat layanan pelanggan resmi. Saat terjadi gangguan yang tidak dibahas dalam bab ini, jika ragu-ragu, lihat petunjuk yang tercetak dan hubungi pusat layanan pelanggan resmi. Perangkat tidak berjalan Periksa kerusakan pada kabel sambungan. Periksa tegangan listrik. Jika terjadi kerusakan listrik, hubungi pusat layanan pelanggan. ID – 7

Suku cadang Tekanan tidak keluar dari perangkat

Posisikan nosel ke "Tekanan tinggi". Bersihkan nosel. Ganti nosel. Kuras udara perangkat (lihat "Pengoperasian awal"). Periksa volume air yang masuk (lihat Data Teknis). Bersihkan saringan di sambungan air. Periksa seluruh sambungan suplai ke pompa. Hubungi pusat layanan pelanggan jika diperlukan.

Pompa tidak kedap Diperbolehkan 3 tetesan air per menit dan dapat keluar dari bagian bawah perangkat. Jika terjadi kebocoran yang deras, hubungi pusat layanan pelanggan. Bila kebocoran parah, perangkat harus diperiksa di pusat servis Kärcher. Pompa knocking Periksa kekedapan saluran hisap untuk air dan bahan pembersih. Tutup katup penakar untuk bahan pembersih saat pengoperasian tanpa bahan pembersih. Kuras udara perangkat (lihat "Pengoperasian awal"). Hubungi pusat layanan pelanggan jika diperlukan. Garansi Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan perangkat Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi bila penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami. Bahan pembersih tidak dapat dihisap Posisikan nosel ke "CHEM". Periksa/bersihkan selang hisap bahan pembersih dengan filter. Buka atau periksa/bersihkan katup penakar bahan pembersih. Hubungi pusat layanan pelanggan jika diperlukan.

Hanya gunakan aksesori dan suku cadang yang diizinkan oleh produsen. Aksesori asli dan suku cadang asli akan memastikan bahwa perangkat Anda akan bekerja dengan aman dan tanpa gangguan. Pilihan suku cadang yang paling diperlukan dapat ditemukan di bagian akhir panduan penggunaan ini. Informasi lebih lanjut tentang perlengkapan lain dapat Anda peroleh di www.kaercher.com di cakupan servis. ID – 8 Informasi kesesuaian EU Bersama ini kami menyatakan bahwa mesin yang digambarkan berikut ini atas dasar konsep dan jenis pembuatannya begitu juga model yang kami jual di pasaran sesuai dengan persyaratan keselamatan dan kesehatan Uni Eropa yang relevan. Apabila dilakukan perubahan atas mesin ini tanpa persetujuan kami maka pernyataan ini tidak berlaku. Produk: Pembersih tekanan tinggi Tipe: 1.150-xxx Tipe: 1.151-xxx Tipe: 1.214-xxx Sesuai dengan persyaratan Uni Eropa 2006/42/EG (+2009/127/EG) 2004/108/EG 2000/14/EG Yang menandatangi di bawah ini bertindak atas nama dan dengan kuasa penuh dari komisaris perusahaan. CEO Head of Approbation Penerima kuasa penuh: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2012/09/01 Standar yang digunakan EN 60335-1 EN 60335–2–79 EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 61000–3–2: 2006 + A2: 2009 HD 7/10, HD 7/16, HD 7/18 EN 61000–3–3: 2006 HD 5/17,HD 6/12,HD 6/15: EN 61000–3–11: 2000 EN 62233: 2008 Prosedur pengujian kesesuaian yang digunakan: 2001/14/EG: Lampiran V Ukuran tingkat kebisingan dB(A) HD 5/17 Diukur: Jaminan: HD 6/12 Diukur: Jaminan: HD 6/15 Diukur: Jaminan: HD 7/10 Diukur: Jaminan: HD 7/18 Diukur: Jaminan:

Volume pengiriman l/min 8,3 Penyedotan bahan pembersih l/min 0...0,6 Kekuatan pantulan balik pistol penyemprot

Tingkat kekuatan suara LWA + Ketidakstabilan dB(A)

Ketinggian penyedotan air dari tangki air yang terbuka (20 C)

Volume pengiriman l/min Penyedotan bahan pembersih l/min Kekuatan pantulan balik pistol penyemprot (maks.)

Tingkat tekanan suara LpA dB(A)

Tingkat kekuatan suara LWA + Ketidakstabilan KWA dB(A)
