Ürün Tipi	Split Klima
Model	VAI 6-025 WN
Marka	Vaillant
Soğutma Kapasitesi (BTU/h)	6000
Isıtma Kapasitesi (BTU/h)	6000 (Isı Pompası)
Enerji Verimlilik Oranı (EER)	12.0
Güç Kaynağı	220-240 V ~ 50 Hz, Tek Faz
İç Ünite Boyutları (G x Y x D)	800 x 280 x 210 mm
İç Ünite Ağırlığı	9 kg
Dış Ünite Boyutları (G x Y x D)	650 x 500 x 250 mm
Dış Ünite Ağırlığı	22 kg
Soğutucu Akışkan Tipi	R32
Hava Akışı (Yüksek Hız)	8 m³/min
İç Ünite Ses Seviyesi (Düşük/Yüksek)	25 / 40 dB(A)
Dış Ünite Ses Seviyesi	50 dB(A)
Çalışma Modları	Soğutma, Isıtma, Fan, Nem Alma, Otomatik
Hava Filtresi Tipi	Yıkanabilir File Filtre
Bakım	Filtreleri her 2 haftada bir temizleyin; yılda bir profesyonel bakım
Güvenlik Özellikleri	Otomatik yeniden başlatma, aşırı ısınma koruması, buzlanma önleme kontrolü
Yedek Parça Bulunabilirliği	Uzaktan kumanda, filtreler, fan motorları mevcuttur
Tamir Edilebilirlik Endeksi	7.5 / 10
Garanti	2 yıl (parça ve işçilik)
Uygunluk	CE, RoHS

Sık sorulan sorular - VAI 6-025 WN VAILLANT

Vaillant VAI 6-025 WN modelindeki hava filtrelerini nasıl temizlerim?

Üniteyi kapatın ve ön paneli açın. Yıkanabilir file filtreleri nazikçe çıkarın. Bunları bir elektrikli süpürge veya hafif sabunlu su ile temizleyin, ardından yeniden takmadan önce tamamen kurulayın. En iyi performans için her 2 haftada bir temizleyin.

Ekrandaki E1 hata kodu ne anlama geliyor?

E1 hatası, oda sıcaklık sensörü arızasını gösterir. Sensörün bağlantısının kesilip kesilmediğini veya hasarlı olup olmadığını kontrol edin. Değiştirme için kalifiye bir teknisyenle iletişime geçin.

Klimayı kışın ısıtma için kullanabilir miyim?

Evet, VAI 6-025 WN modelinde ısıtma için ısı pompası işlevi bulunmaktadır. -7°C dış sıcaklığa kadar verimli bir şekilde çalışır. Aşırı soğuklarda yardımcı ısıtma düşünün.

Sıcaklık ve zamanlayıcı nasıl ayarlanır?

Ayarlamak için uzaktan kumandadaki SICAKLIK düğmesine basın (16-30°C). Zamanlayıcı için TİMER düğmesine basın ve saat ayarı için +/- kullanın. Ayrıntılı programlama için kılavuza bakın.

Ünite neden düzgün soğutmuyor?

Hava filtresinin kirli olup olmadığını, dış ünitenin engellenmiş olup olmadığını veya ayarlanan sıcaklığın çok yüksek olup olmadığını kontrol edin. Ayrıca kapı/pencere kapalı olduğundan emin olun. Sorun devam ederse servis çağırın.

Ne tür bir uzaktan kumanda pili kullanır?

Uzaktan kumanda iki adet AAA 1.5V alkalin pil kullanır. Düşük pil göstergesi göründüğünde değiştirin.

Vaillant VAI 6-025 WN modelini nasıl kurarım?

Kurulum bir profesyonel tarafından yapılmalıdır. Her iki ünitenin uygun şekilde monte edildiğinden, soğutucu hat bağlantılarının doğru yapıldığından ve elektrik kablolamasının yerel yönetmeliklere uygun olduğundan emin olun.

Bu modelin enerji verimlilik sınıfı nedir?

VAI 6-025 WN, soğutma için A++ ve ısıtma için A+ enerji sınıfına sahiptir (AB ölçeğine göre). Ayrıntılar için enerji etiketini kontrol edin.

Klima nasıl sıfırlanır?

Ünitenin fişini 5 dakika boyunca çekin, ardından tekrar takın. Alternatif olarak, iç ünitedeki (varsa) SIFIRLA düğmesine sivri bir cisimle basın.

Vaillant klimam için yedek parçaları nerede bulabilirim?

Filtreler, uzaktan kumandalar ve fan motorları gibi yedek parçalar yetkili Vaillant bayilerinden veya çevrimiçi parça mağazalarından temin edilebilir. VAI 6-025 WN model numarasını kullanın.

KULLANIM KILAVUZU VAI 6-025 WN VAILLANT

1.1 Kullanılan simgeler ....3
1.2 Ünitenin doğru kullanımı ....3

2 Aşırı çalıştırma koşulları 3

3 Ünitenin tanımı 3

4 Uygunluk beyanı 4

5 Ünitenin tanımı 4

5.1 Uzaktan Kumanda 4
5.2 Özellikler ve Avantajları 5

6 Başlarken 6

6.1 Uzaktan kumanda pillerinin takılması ......6
6.2 Saat ayarları 7

7 Çalıştırma talimatları......7

7.1 Kullanım sırasında dikkate alınması gereken genel güvenlik hususları ....7
7.2 İşlevlerin tanımı 8
7.2.1 Uzaktan kumanda düğmeleri 8
7.2.2 Ekran göstergeleri 9
7.3 Uzaktan kumandanın kullanımına ilişkin öneriler ....9
7.3.1 Uzaktan kumanda kilidi 9
7.3.2 IŞIK işlevi 9
7.4 Ünitenin açılması ve kapatılması .....9
7.5 Çalışma modunun seçilmesi 10
7.5.1 Otomatik mod (AUTO) 10
7.5.2 Soğutma modu (COOL) 11
7.5.3 Nem alma modu (DRY) 12

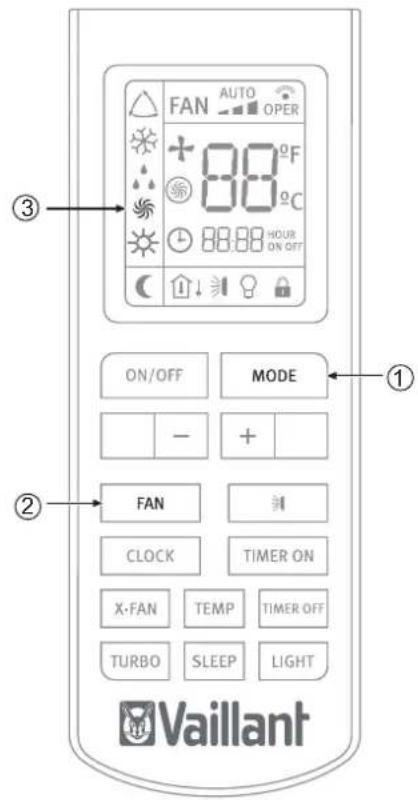

7.5.4 Fan modu (FAN) 13

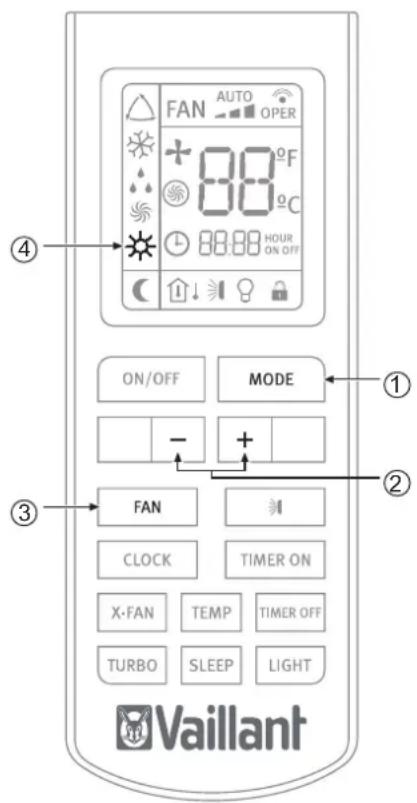

7.5.5 Isitma modu (HEAT) 14
7.6 Hava akış yönünün ayarlanması .....14
7.7 Özel işlev seçimi 15
7.7.1 UYKU işlevi 15
7.7.2 ZAMANLAYICI AÇMA/KAPAMA işlevi (Zamanlayıcı kullanılarak AÇMA/KAPAMA) ......16

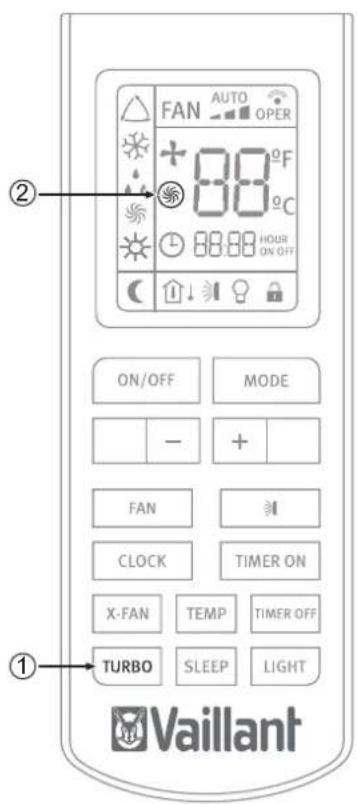

7.7.3 TURBO işlevi 17
7.7.4 X FAN işlevi 17

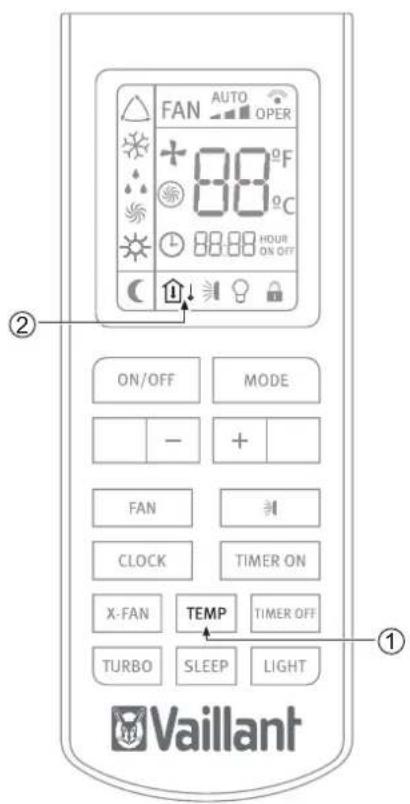

7.7.5 Sıcaklık işlevi 18
7.8 İç ünite göstergeleri 18

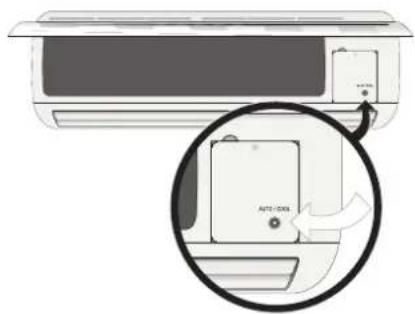

7.9 Acil durum çalıştırması .....18

8 Enerji tasarrufuna ilişkin öneriler....19

8.1 Uygun oda sıcaklığı 19
8.2 Isitma veya soğutma kaynaklarının ortadan kaldırılması....19
8.3 Isitma modunda çalıştırma (ısı pompası) ...... 19
8.4 Evde yokken ortam sıcaklığı 19
8.5 Homojen isitma 19
8.6 Gece saatlerinde tüketimin azaltılması (UYKU işlevi)....19
8.7 Programlı çalışma süresiyle tüketimin azaltılması (ZAMANLAYICI işlevi) .....19
8.8 Ünitenin doğru bakımı....19

9 Sorun giderme....20

10 Bakım 21

10.1 Uzaktan kumandanın temizlenmesi 21
10.2 İç ünitenin temizlenmesi ......21
10.3 Hava filtrelerinin temizlenmesi 21
10.4 Dış Ünitenin Temizlenmesi 21

11 Ürünün uzun süre saklanması......22

12 Ürünün devreden alınması....22

1 Güvenliğiniz

1.1 Kullanılan simgeler

TEHLIKE:

Doğrudan ölüm tehlikesi veya sağlık açısından tehlike.

TEHLIKE:

Elektrik çarpması tehlikesi.

UYARI:

Ürün ve çevre için potansiyel olarak tehlikeli durum.

NOT:

Kullanışlı bilgiler ve göstergeler.

1.2 Ünitenin doğru kullanımı

Bu ünite yalnızca konutlarda ve ticari tesislerde ıstma ve soğutma sağlaması amacıyla tasarlanmış ve üretilmiştir. Bu nedenle, diğer konut veya endüstriyel amaçlarla kullanımına ilişkin sorumluluk yalnızca bu üniteyi bu şekilde öneren, monte eden veya kullanan kişilere ait olacaktır.

Üniteyi taşımaya, monte etmeye, çalıştırmaya, kullanmaya veya ünite üzerinde herhangi bir bakım çalışması yürütmeye başlamadan önce bu işleri gerçekleştirecek personelin ünitenin montaj kılavuzunda açıklanan talimatlara ve önerilere hakim olduğundan emin olun.

NOT:

Kılavuzları ünitenin servis ömrü boyunca saklayın.

NOT:

Bu üniteyle ilgili bilgiler iki kılavuza ayrılmıştır: montaj kılavuzu ve kullanım kılavuzu.

NOT:

Bu cihaz R-410A soğutucu akışkan kullanır. R-410A soğutucu akışkanı atmosfere boşaltmayın: R-410A, Küresel Isınma Potansiyeli (GWP) = 1975 olan ve Kyoto Prokolü kapsamına giren bir florlu sera gazıdır.

NOT:

Bu cihazdaki soğutucu akışkan, cihazın nihai bertarafı öncesi mutlaka geri dönüşüm, geri kazanım veya bertaraf için uygun şekilde geri kazanılmalıdır.

NOT:

Soğutucu akışkanla çalışmayı gerektiren servis veya bakım işlemleri gestureştiren personel mutlaka tüm ulusal ve uluslararası yönetmeliklere uygun olarak gerekli sertifikalara sahip olmalıdır.

2 Aşırı çalıştırma koşulları

Bu ünite, Şekil 2.1'de belirtilen sıcaklık aralığında çalışacak şekilde tasarlanmıştır. Bu aralıkların aşılmadığından emin olun.

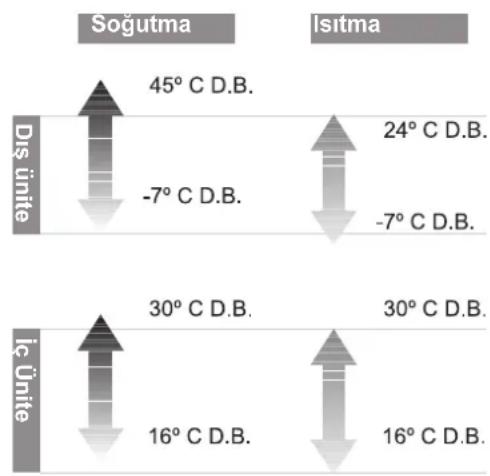

Şekil 2.1 Ünitenin çalışma aralıkları.

Lejant

D.B. Kuru termometre yöntemiyle ölçülen sıcaklık.

Ünitenin çalışma kapasitesi, dış ünitenin çalışma sıcaklığına bağlı olarak değişir.

3 Ünitenin tanımı

Bu kılavuz, Split sistem serisi için geçerlidir. Ünitenizin modelini tam olarak öğrenmek için, lütfen ünitenizin etiketlerine bakın.

Etiketler iç ve dış üniteler üzerinde yer alır.

4 Uygunluk beyani

Üretici bu ünitenin CE İşareti alınmasına ilişkin olarak yürürülükte bulunan standarda uygun olarak tasarlandığını ve üretildiğini beyan eder.

Cihaz tipi şu direktiflerin ve Standartların temel gereksinimlerini karşılamaktadır:

• Ekleri de dahil 2006/95/EEC:

"Üye Ülkelerin belirli gerilim sınırları içerisinde kullanım için tasarlanan elektrikli cihazlara ilişkin kanunlarının uyumlaştırılmasına ilişkin direktif"

Avrupa Standartlarına uygun olarak tasarlanmış ve imal edilmiştir:

• EN 60335-1
• EN 60335-2-40
• EN 50366

• Ekleri de dahil 2004/108/EEC:

"Üye ülkelerin elektromanyetik uyumluluğa ilişkin kanunlarının yakınlastırılmasına ilişkin direktif"

Avrupa Standartlarına uygun olarak tasarlanmış ve imal edilmiştir:

• EN 55014-1
• EN 55014-2
• EN 61000-3-2
• EN 61000-3-3
• EN 61000-3-11

5 Ünitenin tanımı

Bu ünite şu bileşenlerden meydana gelir:

• İç ünite.
• Dış ünite.
• Uzaktan kumanda.
• Bağlantılar ve aksesuarlar.

Şekil 5.1'de ünite bileşenleri gösterilmiştir.

Şekil 5.1 Ünite bileşenleri.

Lejant

1 Ara bağlantı borusu
2 Yoğuşma suyu drenaj borusu
3 Dis Ünite
4 Uzaktan kumanda
5 İç Ünite

5.1 Uzaktan Kumanda

Uzaktan kumanda, ünite işlevlerinin gerektiği şekilde ayarlanmasına izin verir. Ünitenin komutları doğru şekilde alabilmesi için, uzaktan kumanda mutlaka iç üniteye doğru tutulmalı ve arada engel olmamasına dikkat edilmelidir.

5.2 Özellikler ve Avantajları

Teknik Özellikler	Resimli Simge	Tanım
Isı pompası		Soğutucu akışkan sistemi ters çevrilebilir. Odanın istendiği şekilde soğutulmasını veya ıstılmasını sağlar.
R-410A soğutucu akışkanı		Klor içermeyen, ekolojik, R 407 C veya R22'nin üzerinde verimliliklere ve çok daha yüksek COP seviyelerine sahip ve ozon tüketmeyen bir soğutucu akışkandır.
İnverter DC teknolojisi Klasik i	sistemlerine kıyasla daha yüksek enerji tasarrufu sağlar.
İnverter teknolojisi		Tüketim kontrollü bir şekilde iklimlendirme ihtiyacına göre uyarlanır ve çok düşük enerji maliyetleri garanti edilir. Cihaz aşırı sıcaklık koşullarında çalıştırılabilir (bkz. Sayfa 3).
Toz filtresi Ünitede dolaşan kır	n büyük bir bölümünü gideren genel bir filtredir.
Uzaktan kumanda		Uzaktan kumanda: ünite işlevlerine uzaktan erişime ve bu işlevlerin kontrolüne izin veren bir kızılötesi cihazdır.
Sıcak başlatma işlevi		İç ünite fan yalnızca iç ünite serpantini belirli bir sıcaklığa ulaştıktan sonra çalışır. Böylece, ısıtma modu sırasında soğuk cereyan oluşumu engellenir.
Otomatik yeniden başlatma işlevi		Bir güç kesintisinin ardından ünite otomatik olarak en son yapılan ayarlarda yeniden başlatılır.
Vana koruması Servis vanalar	hava etkilerine karşı koruma için kullanılan kapaktır.
Antifriz		Tüm ısı pompası üniteleri soğuk kış aylarında donma eğilimindedir, antifriz işlevi gerektiğinide otomatik olarak dış ünite serpantininin donunu çözer.
Anti korozyon muhafazası		Dış ünite galvanize çelik ve anti korozyon malzemeleriyle imal edilir. Yüksek tuzlu ortamlarda dahi dayanıklıdır.

Tablo 5.1 Özellikler ve avantajları.

6 Başlarken

6.1 Uzaktan kumanda pillerinin takılması

İki adet pili (No. 2 AAA boyutu) aşağıda açıklandığı şekilde takın (bkz. Şekil 6.1).

Şekil 6.1 Uzaktan kumanda pillerinin takılması.

Lejant

1 Pil kapağı
2 Piller
A Kapağın açılması için basınç alanı
B Pil bölmesi
- A bölgesine hafifçe bastırdıktan sonra kapağı aşağı ittirerek pil kapağını çıkartın.
- Artı ve eksi kutupların doğru yönlere (Pil bölmesinde gösterilir) gelmesine dikkat ederek pilleri uzaktan kumandaya takın.
- Kapağı geri yerine takın.
- Pillerin doğru şekilde takıldığını kontrol etmek için AÇMA/KAPAMA düğmesine (bkz. Şekil 7.1) basın.

NOT:

AÇMA/KAPAMA düğmesine basıldığında ekranda hiçbir şey görüntülenmezse, pilleri tekrar takın veya değiştirin.

Daima her iki pili de aynı anda değiştirin.

NOT:

Uzaktan kumanda çalışma sırasında doğru şekilde tepki vermezse, pilleri çıkartın ve birkaç dakika sonra geri yerine takın.

Ünite uzun bir süre kullanılmayacaksa, pilleri çıkartın. Ekranda hala bir şeyler görüntüleniyorsa, sıfırlama düğmesine basmanız yeterlidir.

iKAZ:

Pillerin doğru şekilde bertaraf edilmemesi halinde çevre kirlenmesi tehlikesi ortaya çıkar.

Uzaktan kumanda pillerini değiştirirken, pillerin doğru şekilde bertaraf edilmesini sağlayın.

Pilleri kesinlikle normal ev çöpüyle birlikte atmayın.

6.2 Saat ayarları

Ünite ilk defa çalıştırıldığında veya piller değiştirildikten sonra ünite saatini ayarlamak için uzaktan kumanda düğmelerini kullanın (bkz. Şekil 6.2).

• SAAT düğmesine bir defa basın.
Saat göstergesi, uzaktan kumanda ekranında yanıp sönmeye başlar.
- Saati ayarlamak için + / - düğmelerini kullanın:
+ / - düğmelerine her basıldığında, saat 1 dakika artar veya azalır.
+ / - düğmeleri basılı tutulursa, saat hızlı şekilde artar veya azalır.
• SAAT düğmesine bir defa basın.

Saat göstergesinin yanıp sönmesi durur ve saat çalışmaya başlar.

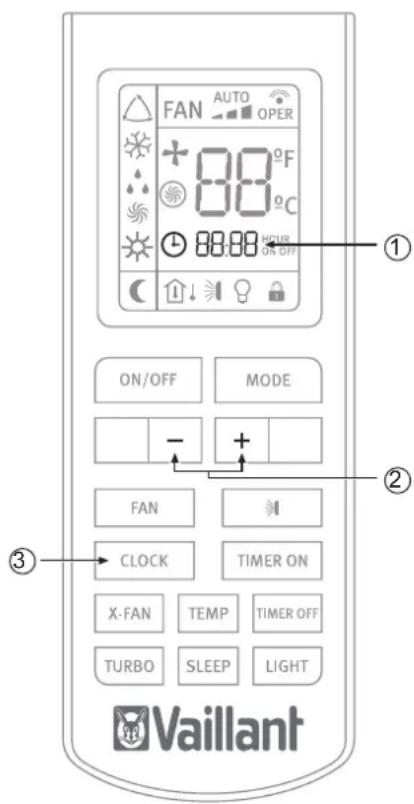

Şekil 6.2 Saat Ayarları.

Lejant

1 Saat göstergesi
2 +/- düğmeleri
3 SAAT düğmesi

7 Çalıştırma talimatları

7.1 Kullanım sırasında dikkate alınması gereken genel güvenlik hususları

Yaralanma ve hasar TEHLİKESİ:

-Çocukların Havadan Havaya ısı pompası ünitesiyle oynamasına izin vermeyin. Ünite çocuklar tarafından veya sağlıklı olmayan kişiler tarafından denetimsiz şekilde kullanım için tasarlanmamıştır. Hiçbir durumda dış ünite üzerine oturmayın.
-Ünite üzerine hiçbir şey koymayın.
-Haşarı ilacı veya böcek ilacı yapılırken, cihazı çalıştırmayın. Aksi takdirde, bu maddeler cihaza yerleşebilir ve özel kimyasal maddelere alerjisi olan kişilerin sağlığını olumsuz etkileyebilir.
-Bir oda içerisinde soğutulmuş havaya veya aşırı sıcaklıklara doğrudan uzun süre maruz kalmaktan kaçının ve havanın insanlara, özellikle de çocuklara, sağlıksız kişilere veya yaşlı insanlara doğru üflenmesine izin vermeyin.
-Bu üniteyi gıdaları, sanat eserlerini, hassas cihazları, bitkiler veya hayvanları korumak için kullanmayın.
-Havalandırma ızgarasını kapatmayın ve parmaklarını veya diğer nesneleri hava girişlerine ve çıkışlarına veya ünite çalışırken ünite izgaraları arasına sokmayın. Fanın yüksek devri nedeniyle yaralanmalar ortaya çıkabilir.
-Giriş ızgarasını açmadan önce ünitenin bağlantısını kesmeyi unutmayın. -Ünitenin bağlantısını kesinlikle güç kablosunu çekerek kesmeyin.
-Güç besleme kablosunu kesinlikle rulo halinde bırakmayın ve güç besleme kablosunun hasar görmemesine dikkat edin. Kurulumdan sonra elektrik fişine kolayca erişilebilmelidir.
-Ünitenin soğutucu akışkan içeren parçalarının hasar görmesine izin vermeyin; Havadan Havaya ısı pompalarının tüpleri keskin veya sivri cisimlerle delinmemeli, ezilmemeli veya bükülmemeli veya herhangi bir yüzeye sırtünmemelidir. Soğutucu akışkan püskürür ve gözlerinize temas ederse, ciddi göz yaralanmalarına neden olabilir. Derhal tıbbi yardım alın.
-Havadan havaya ısı pompası ünitesinin çalışmasını fişini çekerek kesmeyin.

Yaralanma ve hasar TEHLİKESİ:

Yangın ve patlama tehlikesi.

-Hasarlı klimalar kesinlikle devreye alınmamalıdır. Şüphelenmeniz durumunda, tedarikçinize danışın.

-Klima mutlaka teknik talimatlara göre doğru şekilde topraklanmalıdır.

-Cihaz hava akışına kesinlikle çıplak alev içeren bir ısı kaynağı yaklaştırmayın. Havadan Havaya ısı pompası cihazının yakınında sprey veya diğer tutuşabilir gazları kullanmayın. Aksi takdirde, yangın meydana gelebilir.

-Herhangi bir anormal durum görüldüğünde (örneğin yanık kokusu vb.), ünitenin ana şebekeyle bağlantısını derhal kesin ve doğru önlemleri almanıza yardımcı olması için dağıtıcınıza/ montörünüze danışın. Üniteyi bu anormal durumlar altında kullanmaya devam ederseniz, onarımı mümkün olmayan hasarlar ve kısa devre veya yangın meydana gelebilir.

-Güç beslemesi hasar görürse, üretici veya yetkili servisi veya yetkili personeli tarafından değiştirildiğinden emin olun.

-İç ünite sigortası patlarsa, T.3.15A/ 250V tipi sigortayla değiştirin. Dış ünite sigortası patlarsa, T.25A/250V tipi sigortayla değiştirin.

-Kablo bağlantıları ilgili ulusal kablo bağlantı standartlarına uygun olarak gerçekleştirilmelidir.

-Ünitenin korunması için, öncelikle A/C beslemesini kesin ve ardından en az 30 saniye bekledikten sonra güç beslemesinin bağlantısını kesin.

-Bir uzman teknisyeni arayın ve soğutucu gazı kaçaklarını önlemek için koruyucu önlemlerin uygulandığından emin olun. Belirli yoğunlukta soğutucu akışkan kaçağı ortamda oksijen azalmasına neden olabilir.

TEHLIKE:

Elektrik çarpması tehlikesi.

Elleriniz yaşken veya nemliyken cihaza dokunmayın.

UYARI:

Bozulma veya arıza tehlikesi.

-Dış ünite üzerine veya yakınına hiçbir şey yerleştirmeyin.

7.2 İşlevlerin tanımı

7.2.1 Uzaktan kumanda düğmeleri

Şekil 7.1 Düğmelere genel bakış.

Lejant

1 MOD Düğmesi
2 - / + düğmeleri
3 KANAT düğmesi
4 ZAMANLAYICI AÇMA düğmesi
5 ZAMANLAYICI KAPAMA düğmesi
6 SICAKLIK düğmesi
7 IŞIK düğmesi
8 UYKU düğmesi
9 TURBO düğmesi
10 X FAN düğmesi
11 SAAT düğmesi
12 FAN düğmesi
13 AÇMA/KAPAMA düğmesi

7.2.2 Ekran göstergeleri

Şekil 7.2 Düğmelere genel bakış.

Lejant

1 FAN DEVRİ göstergesi
2 İLETİM göstergesi
3 X FAN göstergesi
4 SICAKLIK göstergesi
5 TURBO göstergesi
6 ZAMANLAYICI göstergesi
7 KİLİT göstergesi
8 IŞIK göstergesi
9 KANAT göstergesi
10 "SICAKLIK" göstergesi
11 UYKU göstergesi
12 ISITMA MODU göstergesi
13 FAN MODU göstergesi
14 NEM ALMA MODU göstergesi
15 SOĞUTMA MODU göstergesi
16 OTOMATİK MOD göstergesi

7.3 Uzaktan kumandanın kullanımına ilişkin öneriler

Uzaktan kumandanın nasıl kullanılması gerektiğine ilişkin olarak aşağıdaki önerileri dikkate alın:

• Kullanım sırasında sinyal ileticinin ucunu doğrudan iç ünite alicısına doğru tutun.
• İletici ile alıcı arasındaki mesafeyi 7 m ile sınırlı tutun.
• İletici ile alıcı arasında engel olmamasına dikkat edin.
• Uzaktan kumandanın iç ünite ile bağlantı kurmasında sıkıntı yaşarsanız, uzaktan kumanda ile iç ünite arasındaki mesafeyi kısaltın.
• Uzaktan kumandayı düşürmeyin, fırlatmayın veya bir yere çarpmayın.

7.3.1 Uzaktan kumanda kilidi

Uzaktan kumanda düğmelerini ve ekranını kilitlemek için:

- & + düğmelerini aynı anda iki saniyeden daha uzun süre basılı tutun.

Düğmelerin geri kalan kısmı devre dışı bırakılır.

Kilit durumu göstergesi açılır.

Kilidi devre dışı bırakmak için:

- & + düğmelerini tekrar aynı anda basılı tutun.

Düğmelerin geri kalan kısmı etkinleşir.

Kilit durumu göstergesi kaybolur.

7.3.2 IŞIK işlevi

İç Ünite ekranını aydınlatmak için IŞIK düğmesine 2 saniyeden daha kısa süre basın. Ekranı geri kapatmak için, IŞIK düğmesine tekrar 2 saniyeden daha kısa süre basın.

7.4 Ünitenin açılması ve kapatılması

Üniteyi açık konuma getirmek için:

• Uzaktan kumanda üzerindeki AÇMA düğmesine basın; ünite çalışmaya başlar.
  Üniteyi kapalı konuma getirmek için:
• Uzaktan kumanda üzerindeki KAPAMA düğmesine basın; ünite durur.

7.5 Çalışma modunun seçilmesi

7.5.1 Otomatik mod (AUTO)

Otomatik modda (AUTO) Havadan Havaya ısı pompası ünitesi soğutma (COOL) veya ısıtma (HEAT) modunu mevcut ortam sıcaklığına göre otomatik olarak seçer.

• COOL modunda ayarlanan oda sıcaklığı 25° C'dir. Bu oda sıcaklığının üzerinde ünite COOL modunda çalışmaya başlar.
• HEAT modunda ise ayarlanan oda sıcaklığı 20° C'dir. Bu oda sıcaklığının altına ünite HEAT modunda çalışmaya başlar.

Etkinleştirmek için:

Ünite açık konumdayken (bkz. Bölüm 7.4):

- MOD düğmesine basın.

Farklı çalıştırma modları görüntülenir.

AUTO

COOL

DRY

FAN ONLY

HEAT

Şekil 7.4 Çalıştırma modları.

• Otomatik çalıştırma modunu (AUTO) seçin.
• Sıcaklık ayarını seçmek için, SICAKLIK / SAAT düğmelerine basın.
• / + düğmelerine her basıldığında sıcaklık değeri 1°C artar veya azalır.

Fan AUTO moduna ayarlandığında, Havadan Havaya ısı pompası ünitesi, fan devrini otomatik olarak mevcut ortam sıcaklığına göre ayarlar.

Şekil 7.3 Otomatik mod seçimi.

Lejant

1 MOD düğmesi
2 - / + düğmesi
3 AUTO mod göstergesi

7.5.2 Soğutma modu (COOL)

Soğutma modunda (COOL) Havadan Havaya ısı pompası ünitesi yalnızca soğutmaya izin verir.

NOT:

Soğutma modunda ön panjurların yatay olarak ayarlanması önerilir.

Şekil 7.5 Soğutma modu seçimi.

Lejant

1 MOD düğmesi
2 - / + düğmesi
3 FAN düğmesi
4 SOĞUTMA modu göstergesi

Etkinleştirmek için:

Ünite açık konumdayken (bkz. Bölüm 7.4):

- MOD düğmesine basın.

Farklı çalıştırma modları görüntülenir.

AUTO

COOL

DRY

FAN ONLY

HEAT

Şekil 7.6 Çalıştırma modları.

• Soğutma çalıştırma modunu (COOL) seçin.
• / + düğmelerini kullanarak sıcaklık ayarını seçin.
• / + düğmelerine her basıldığında sıcaklık değeri 1°C artar veya azalır.
• Fan devrini seçmek için FAN düğmesine basın.

FAN düğmesine her basıldığında, fan devri Şekil 7.7'de gösterildiği gibi değişir.

LOW

MEDIUM

HIGH

Şekil 7.7 Fan devri.

NOT:

Soğutma modunda ünitenin yüksek nem koşullarında uzun süre kullanılması çıkış panjurlarından su damlamasına neden olabilir.

Nem alma modunda (DRY) Havadan Havaya ısı pompası ünitesi ortamdaki nem miktarını düşürmek üzere çalışır.

Şekil 7.8 Nem alma modu seçimi.

Lejant

1 MOD düğmesi
2 - / + düğmeleri
3 NEM ALMA modu göstergesi

Etkinleştirmek için:

Ünite açık konumdayken (bkz. Bölüm 7.4):

- MOD düğmesine basın.

Farklı çalıştırma modları görüntülenir.

AUTO

COOL

DRY

FAN ONLY

HEAT

Şekil 7.9 Çalıştırma modları.

• Nem alma modunu (DRY) seçin.
• / + düğmelerini kullanarak sıcaklık ayarını seçin.
• / + düğmelerine her basıldığında sıcaklık değeri 1°C artar veya azalır.

Fan, DRY moduna ayarlanırsa klima, en verimli modu ayarlamak üzere düşük fan devrini seçer.

NOT:

Nem alma modunda ünitenin yüksek nem koşullarında uzun süre kullanılması çıkış panjurlarından su damlamasına neden olabilir.

Fan modunda (FAN) UYKU işlevi devre dışı bırakılır.

Fan modunu (FAN) etkinleştirmek için:

Ünite açık konumdayken (bkz. Bölüm 7.4):

- MOD düğmesine basın.

Farklı çalıştırma modları görüntülenir.

AUTO

COOL

DRY

FAN ONLY

HEAT

Şekil 7.11 Çalıştırma modları.

- Fan çalıştırma modunu (FAN) seçin.

- Fan devrini seçmek için FAN düğmesine basın.

FAN düğmesine her basıldığında, fan devri Şekil 7.12'de gösterildiği gibi değişir.

LOW

MEDIUM

HIGH
Şekil 7.12 Fan devri.

Şekil 7.10 Fan seçim modu.

Lejant

1 MOD düğmesi
2 FAN düğmesi
3 FAN modu göstergesi

7.5.5 Isitma modu (HEAT)

Isıtma modunda Havadan Havaya ısı pompası ünitesi yalnızca ısıtmaya izin verir.

Şekil 7.13 Isıtma modu seçimi.

Lejant

1 MOD düğmesi
2 - / + düğmesi
3 FAN düğmesi
4 ISITMA modu göstergesi

Etkinleştirmek için:

Ünite açık konumdayken (bkz. Bölüm 7.4):

- MOD düğmesine basın.

Farklı çalıştırma modları görüntülenir.

AUTO

COOL

DRY

FAN ONLY

HEAT

Şekil 7.14 Çalıştırma modları.

• Isıtma çalıştırma modunu (HEAT) seçin.
• / + düğmelerini kullanarak sıcaklık ayarını seçin.

- / + düğmelerine her basıldığında sıcaklık değeri 1°C artar veya azalır.

- Fan devrini seçmek için FAN düğmesine basın.

FAN düğmesine her basıldığında, fan devri Şekil 7.15'de gösterildiği gibi değişir.

LOW

MEDIUM

HIGH

Şekil 7.15 Fan devri.

NOT:

Ünite, kompresörü termostat ile durdurduğunda veya defrost işlevi gerçekleştirilirken, soğuk havanın dışarı atılmaması için iç ünite fanı durmaya devam eder.

7.6 Hava akış yönünün ayarlanması

Hava akış yönü HEAT modunda düşey olarak ve COOL modunda yatay olarak ayarlanabilir.

YARALANMA VE HASAR TEHLİKESİ!:

Güçlü hava akımlarının doğrudan insanlar üzerine gelmesine izin vermeyin. Hayvanları ve bitkileri doğrudan hava akımına maruz bırakmayın. Aksi takdirde, zarar görebilirler.

UYARI:

Bozulma veya arıza tehlikesi. Çıkış panjurlarını manüel olarak açmaya çalışmayın.

NOT:

Panjur doğru şekilde çalışmıyorsa, üniteyi bir dakikalığına durdurun ve uzaktan kumandayla gerekli ayarları gerçekleştirerek yeniden başlatın.

7.7 Özel işlev seçimi

7.7.1 UYKU işlevi

COOL ve HEAT modları, sıcaklığın aşırı yükselmesinin veya düşmesinin engellenmesi için gece saatleri için ayrı olarak ayarlanabilir.

Şekil 7.16 UYKU işlevinin seçimi

Lejant

1 UYKU düğmesi
2 UYKU işlevi göstergesi

Etkinleştirmek için:

• İstediğiniz çalıştırma modunu seçin (bkz. Bölüm 7.5).
• UYKU düğmesine basın.

COOL modunda UYKU işlevi

Ortam sıcaklığı ilk iki saat süresince ayarlanan sıcaklıktan saat başına 1 °C yükseltilir. Bu yeni sıcaklık 5 saat boyunca sabit tutulur ve ardından başlangıçta ayarlanan sıcaklığa erişilene kadar sonraki iki saat boyunca tekrar kademeli olarak düşürülür.

HEAT modunda UYKU işlevi

Ortam sıcaklığı ilk iki saat süresince ayarlanan sıcaklıktan saat başına 1 °C düşürülür. Bu yeni sıcaklık 5 saat boyunca sabit tutulur ve ardından başlangıçta ayarlanan sıcaklığa erişilene kadar sonraki iki saat boyunca tekrar kademeli olarak yükseltilir.

NOT:

UYKU işlevi etkin konumdayken, fan düşük devirde çalışır.

7.7.2 ZAMANLAYICI AÇMA/KAPAMA işlevi (Zamanlayıcı kullanılarak AÇMA/KAPAMA)

Ünite, zamanlayıcı kullanılarak açılabilir/kapatılabilir.

Şekil 7.17 ZAMANLAYICI işlevinin seçimi.

Lejant

1 ZAMANLAYICI AÇMA/KAPAMA işlevi göstergesi
2 - / + düğmeleri (yükseltir/düşürür)
3 ZAMANLAYICI AÇMA düğmesi
4 ZAMANLAYICI KAPAMA düğmesi

Ünite için bir açılma saati programlamak için:

- Ünite kapalı konumdayken ZAMANLAYICI AÇMA düğmesine basın. ZAMANLAYICI AÇMA göstergesi yanıp sönmeye başlar. - / + düğmelerini kullanarak istediğiniz başlangıç saatini ayarlayın. İstediğiniz başlangıç saatini doğrulamak için ZAMANLAYICI AÇMA düğmesine tekrar basın.

Ünite için bir kapanma saati programlamak için:

- Ünite açık konumdayken ZAMANLAYICI KAPAMA düğmesine basın. ZAMANLAYICI KAPAMA göstergesi yanıp sönmeye başlar. - / + düğmelerini kullanarak istediğiniz kapanma saatini ayarlayın. İstediğiniz kapanma saatini doğrulamak için ZAMANLAYICI KAPAMA düğmesine tekrar basın.

İptal etmek için:

- ZAMANLAYICI AÇMA veya ZAMANLAYICI KAPAMA düğmesine tekrar basın.

NOT:

TEKRAR işlevi varsayılan olarak mevcuttur. Program iptal edilmezse, her gün tekrarlanır.

NOT:

Zamanlayıcıyı ayarlamadan önce saati doğru şekilde ayarlayın.

NOT:

Pilleri değiştirdikten sonra veya olası bir güç kesintisinden sonra saat ayarını yeniden yapın.

7.7.3 TURBO işlevi

Hızlı soğutma (SOĞUTMA MODU) veya hızlı ısıtmaya (ISITMA MODU) ihtiyaç duyduğunuzda TURBO işlevini kullanın.

Şekil 7.18 TURBO işlevinin seçimi.

Lejant

1 TURBO düğmesi
2 TURBO simgesi

TURBO işlevini etkinleştirmek veya devre dışı bırakmak için:

- TURBO düğmesine iki saniyeden daha kısa süre basın.

7.7.4 X FAN işlevi

Şekil 7.19 X FAN işlevinin seçimi.

Lejant

1 X FAN düğmesi
2 X FAN simgesi

COOL veya DRY modunda "X Fan" düğmesine basılırsa, uzaktan kumanda ekranındaki gösterge yanar ve iç ünitenin fanı, cihaz kapalı konuma getirilmiş veya kapanması için programlanmış olsa dahi yaklaşık 2 dakika boyunca çalışmaya devam eder. Bu süre sona erdikten sonra, ünite otomatik olarak kapanır ve iç ünitenin COOL modu göstergesi her 10 saniyede bir yanıp sönmeye başlar.

Bu da iç ünite içerisindeki nemin dışarı atılmasını sağlayarak, kuru kalmasını ve bileşenlerinin paslanmamasını ve bakteri oluşumunu engeller.

X Fan işlevi AUTO, FAN veya HEAT modunda kullanılamaz.

7.7.5 Sıcaklık işlevi

Şekil 7.20 SICAKLIK işlevinin seçimi.

Lejant

1 SICAKLIK düğmesi
2 SICAKLIK göstergesi

Bu işlev, İç Ünite ekranında iç ortam ayar sıcaklığını ve iç ortam sıcaklığını gösterir.

SICAKLIK düğmesine basıldığında şu bilgiler görüntülenir:

	Ayarlanan sıcaklık
	İç ortam sıcaklığı
	Dış ortam sıcaklığı(Bu modelde mevcut değildir)

7.8 İç ünite göstergeleri

Şekil 7.21 İç ünite ekranına genel bakış.

Lejant

1 ISITMA göstergesi
2 SOĞUTMA göstergesi
3 SICAKLIK göstergesi
4 AÇIK-KAPALI göstergesi
5 DEFROST göstergesi
6 Kızılötesi sinyal alici

7.9 Acil durum çalıştırması

Bu işlevi yalnızca uzaktan kumanda arızalıyken veya doğru çalışmadığında kullanın.

Etkinleştirmek için:

• Acil durum çalıştırma düğmesine basın.
• Bir bip sesi duyulur ve işlevin devreye girdiğini gösterir.

Şekil 7.22 Acil durum çalıştırması/calıstırma testi düğmesi.

Çalışma sırası:

• Düğmeye ilk defa basıldığında ünite Otomatik moda geçer.
• Düğmeye ikinci defa basıldığında ise ünite kapanır.

NOT:

Acil Durum Çalıştırması sırasında ünite varsayılan olarak AUTO modunda çalışır.

8 Enerji tasarrufuna ilişkin öneriler

8.1 Uygun oda sıcaklığı

Fiziksel rahatlığınız, konforunuz ve gereken durumlarda yasal standartların karşılanması için oda sıcaklığını uygun bir değere ayarlayın. Bu değerin üzerindeki her derece enerji tüketimini inanılmaz derecede yükseltir.

Uygun sıcaklık ayrıca odanın ne için kullanıldığına bağlı olarak da değişir: boş odaların ve yatak odalarının sıcaklığı oturma odasının sıcaklığıyla aynı olmak zorunda değildir.

8.2 Isıtma veya soğutma kaynaklarının ortadan kaldırılması

Ortadan kaldırılabilecek ısıtma (soğutma modunda) veya soğutma (ısıtma modunda) kaynakları varsa, bu kaynakları ortadan kaldırın (örneğin, doğru şekilde kapanmamış bir pencere veya kapıyı kapatın). Böylece ünitenin daha az enerji tüketmesini sağlayabilirsiniz.

8.3 Isıtma modunda çalıştırma (ısı pompası)

Üniteniz ısıtma modunda çalıştırılırken bir ısı pompası olarak hareket eder, yani ısıyı (dış ünite aracılığıyla) dış ortamdan alır ve (iç ünite aracılığıyla) iç ortama besler. Buna karşılık, klasik bir ısıtma sistemi ısıyı yalnızca enerji tüketerek üretir. Bu nedenle, bir odanın ısı pompası kullanılarak ısıtılması klasik ısıtma sistemlerine (radyatörler, ısıtıcılar, boylerler vb.) kıyasla çok daha ekonomiktir.

8.4 Evde yokken ortam sıcaklığı

Isıtma modu sırasında oda sıcaklığı normal sıcaklığın yaklaşık 5°C altında tutularak ekonomik tasarruf sağlanır. Sıcaklığın 5° C'den daha fazla düşürülmesi ise daha fazla enerji tasarrufu sağlamaz, çünkü daha sonra normal çalıştırma koşullarında daha fazla ısıtma gücü harcanır.

Sıcaklığın daha fazla düşürülmesi örneğin tatile çıkılırken vb. gibi uzun süreli yokluklar için yararlı olabilir.

Kış aylarında daima donmaya karşı koruma sağlanmalıdır.

8.5 Homojen ısıtma

Evlerde genellikle yalnızca bir oda ıstılır. Bu alanın çevresindeki duvarlar, kapılar, pencereler, tavan ve zemin vb. gibi yüzeylere ek olarak, yandaki odalar bu odadan daha serin olur ve bu nedenle istenmemesine karşılık termal enerji kayıpları yaşanır. Böyle bir durumda ilgili odanın ıstılması zorlaşır ve rahatsız edici bir serinlik hissi ortaya çıkar (ısıtılan alanlarla ıstılmayan alanları birbirinden ayıran kapıların bir miktar açık bırakılmasıyla aynı durumdur).

Bu hatalı bir tasarruf yöntemidir: ıstıma açık olmasına karşın, ortam sıcaklığı konforlu değildir. Bu nedenle, bir evdeki tüm odaların her bir odanın ne için kullanılacağına bağlı olarak homojen şekilde ısıtılmasıyla daha yüksek bir konfor ve daha mantıklı bir çalışma modu elde edilmiş olur (boş odaların ve yatak odalarının sıcaklığının oturma odasıyla aynı olmasına gerek yoktur, ancak oturma odasına göre aşırı derecede serin de olmamalıdır).

8.6 Gece saatlerinde tüketimin azaltılması (UYKU işlevi)

Üniteniz, uyku saatleri sırasında sıcaklığın önceden belirlenen değerlere göre otomatik olarak değiştirilmesine izin veren bir UYKU işlevine sahiptir (ısıtma modunda sıcaklık bir miktar azalırken, soğutma modunda bir miktar yükseltilir). Böylece, sağlanan ilave konfora ek olarak elektrik tüketiminde de tasarruf sağlanmış olur. UYKU işlevi hakkında daha fazla bilgi için, bkz. Bölüm 7.7.1.

8.7 Programlı çalışma süresiyle tüketimin azaltılması (ZAMANLAYICI işlevi)

ZAMANLAYICI işlevini kullanarak, ünitenizin çalışma başlangıç süresini ayarlayabilirsiniz. Böylece, yalnızca gerektiğinde çalışması ve daha ekonomik bir çalışma elde edilmesi için ünitenizin çalışmasını programlamanız mümkündür.

8.8 Ünitenin doğru bakımı

Mükemmel durumdaki bir ünite verimli şekilde çalışır ve tükettiği enerjiyi maksimum oranda kullanır. Ünitenizin servisinin doğru yapıldığından emin olun (daha ayrıntılı bilgi için, bkz. Bölüm 10). Özellikle filtrelerin temiz tutulduğundan ve iç ve dış ünitedeki hava giriş ve çıkışlarının tıkanmadığından emin olun. Aksi takdirde, enerji tüketimi yükselir.

9 Sorun giderme

Aşağıdaki tabloda yaygın sorunlar olası nedenleri ve çözümleriyle birlikte gösterilmiştir (bkz. Tablo 9.1).

Bu çözümler neticesinde sorun çözülmüyorsa, montörünüze veya size en yakın Vaillant teknik ofisine danışın.

BELİRTİLER OLASI NEDENLERİ OLASI ÇÖZÜMÜ
Sistem hemen yeniden başlamıyor.	Ünitenin korunması için, ünite durduktan sonra 3 dakika geçmeden yeniden çalışmaz.	Üniteyi tekrar çalıştırmadan önce 3 dakika bekleyin
	Bir kesintinin ardından güç tekrar bağlandığında koruma devresi, havadan havaya ısı pompası ünitesinin korunması için üç dakika boyunca çalışır.	Fişi taktıktan sonra üniteyi tekrar çalıştırmadan önce 3 dakika bekleyin
Sistem hiç çalışmıyor (havalandırma çalışmıyor)	Güç kablosu doğru şekilde bağlanmamıştır	Güç kablosunu doğru şekilde bağlayın
	Güç beslemesi kesilmiştir	Güç beslemesini geri bağlayın
	Sigorta patlamıştır Sigortayı değiştirin. Ünitenin	modeline uygun sigortayı kullanın. Sigorta yerine tel veya başka malzemeler kullanmayın. Aksi takdirde, yangın çıkabilir.
Soğutma veya ısıtma yeterli değil	Kapılar ve/veya pencereler açıktır.	Kapıları ve/veya pencereleri kapatın
	Yakında ısı kaynağı vardır (örn. odada çok sayıda insan vardır)	Mümkünse, ısı kaynağıni ortadan kaldırın
	Termostat, soğutma modunda aşırı yüksek bir sıcaklığa veya ısıtma modunda aşırı düşük bir sıcaklığa ayarlanmıştır	Termostatı uygun şekilde ayarlayın
	Hava girişi veya çıkışı önünde engel vardır Hava	vanın doğru şekilde sirkülasyonu için engeli kaldırın
	Ortam sıcaklığı istenen seviyeye ulaşmıyor	Birkaç dakika bekleyin
	Hava filtresi kirli veya tıkalıdır Hava filtresini temizleyin (hava filtresi her 15 günde bir temizlenmelidir)
	Soğutma işlemi sırasında pencereden doğrudan güneş ışığı geliyor mu?	Havadan Havaya ısı pompası ünitesini korumak için bir perde kullanın
Çalışma sesi duyuluyor Unite çalışırken veya ünite dururken bir akıntı sesi duyulabilir. Bu çalışma sesi, çalışmanın ilk 2-3 dakika daha yüksek çıkar.		Bu ses, Havadan Havaya ısı pompası ünitesi için normal bir durumdur. Çalışma sesi, sistemden akan soğutucu akışkandan dolayı çıkar.
		Çalışma sırasında bir çatırdama sesi duyuluyor
		Çalışma sesi yüksekse ve ünite çalışırken panjurlardan geliyorsa, hava filtreler aşırı kirli olabilir
		Çalışma sesi yüksekse ve ünite çalışırken panjurlardan geliyorsa, hava filtreler aşırı kirli olabilir
Kötü koku geliyor	Sistemde iç ortamdaki kokuların (mobilya, sigara) sirkülasyonundan kaynaklanır	Bu durum için bir işlem yapılmasına gerek yoktur
Üniteden buğu veya buhar üfleniyor COOL veya DRY modunda iç ünite bir miktar buğu atabilir. İç ortam havasının aniden soğumasından kaynaklanır.		Bu durum için bir işlem yapılmasına gerek yoktur.

Tablo 9.1 Sorun giderme.

10 Bakım

TEHLİKE:

Elektrik çarpması tehlikesi.

Ünite üzerinde herhangi bir bakım çalışması yürütmeden önce ünitenin bağlantısını kesin ve ana güç beslemesini izole edin. Ana güç beslemesinin istem dışı yeniden bağlanmayacağını emin olun. Böylece olası yaralanmaları önleyebilirsiniz.

TEHLIKE:

Elektrik çarpması tehlikesi.

Üniteyi suyla temizlemeyin.

UYARI:

Bozulma veya arıza tehlikesi. Üniteyi temizlerken gazolin, benzin, tiner veya kimyasal temizlik maddesi kullanmayın. Bu maddeler ünitenin kaplamasına zarar verebilir.

UYARI:

40°C'den sıcak sular renk değişimine veya deformasyona neden olabilir.

10.1 Uzaktan kumandanın temizlenmesi

• Kumandayı kuru bir bezle silin. Uzaktan kumandayı temizlemek için su kullanmayın.
• Cam temizleyiciler veya kimyasal temizlik bezleri kullanmayın.

10.2 İç ünitenin temizlenmesi

• Ünitenin dış kısmını yumuşak ve kuru bir bezle silin.
• Zor kirler için, suda seyreltilmiş doğal bir deterjan kullanım. Silmeden önce bezdeki aşırı suyu sıkın. Ünite üzerinde deterjan kalıntıları bırakmayın.

10.3 Hava filtrelerinin temizlenmesi

Hava filtresi, odadan iç üniteye gelen tozları tutar.

Filtre tıkanırsa klimanın verimliliği düşer, kompresör hasar görebilir ve iç ünitenin ısı eşanjörü serpantini donabilir.

Bu durumların önüne geçmek için hava filtresini düzenli olarak temizleyin. Bunun için:

• Merkez tırnağını tutucudan ayrılana kadar hafifçe bastırdıktan sonra aşağı doğru çekerek hava filtrelerini çıkartın.

• Filtreyi bir elektrik süpürgesiyle tozlarından ve kirlerinden arındırın ve ardından soğuk suyla temizleyin.

• Üniteye geri takmadan önce filtrelerin tamamen kuruduğundan (gölgede kurutulmalıdır) emin olun. Etkinleştirilmiş karbon filtreleri (takılıysa) doğrudan gün ışığına konularak yeniden etkinleştirilebilir. Hala kötü kokuyorsa, yenisiyle değiştirin. Güçlü kokular sorun olmaya devam ediyorsa, üniteyi tamamen temizlemesi için satış sonrası servis sağlayıcınıza danışın.

• Filtreyi doğru şekilde takın ve tutucu arkasına doğru şekilde takıldığından emin olun. Sağ ve sol filtreler doğru şekilde takılmazsa, arızaya yol açabilir.

UYARI:

Bozulma veya arıza tehlikesi. Filtreye veya iç ortam dönüş havasına parfüm sistemleri veya kötü koku önleyici sistemler vb. bağlamayın. İsı eşanjörü serpantininin zarar görmesine ve kirlenmesine neden olabilir. Gerekiyorsa, bu sistemleri ünitenin çıkış noktasına bağlayın ve yalnızca fan açık konumdayken çalışacağını emin olun.

10.4 Dış Ünitenin Temizlenmesi

UYARI:

Daima uygun kişisel koruyucu ekipmanlar (kask, eldiven, koruyucu ayakkabı ve koruyucu gözlük) kullanın.

• Ünitenin dış kısmını kuru bir bezle silin.
• Giriş yüzeyindeki tozları ve yaprakları düzenli olarak temizleyin.
• Ünite tozlu bir ortamda duruyorsa ısı eşanjörü kanatlarını düzenli olarak yumuşak bir fırçayla temizleyin.
• Dış ünitenin tabanını arada sırada kontrol edin.

YARALANMA VE HASAR TEHLİKESİ!

Hasar görmüş veya deformasyona uğramış bir taban ünitenin dengesini bozar ve yaralanmalara ve maddi hasarlara neden olabilir.

YARALANMA VE HASAR TEHLİKESİ!

Servis veya değiştirme işlemleri dışında, dış ünite çıkışıını sökmeyin. Fanın açığa çıkması tehlikeli olabilir.

NOT:

Bir koruyucu bakım servisi sözleşmesi yapmak üzere güvenilir bir klima uzmanına veya Vaillant Group Teknik Servisine danışmanızı öneririz. Bu şekilde cihazınızın ömrünün daha uzun ve performansının daha yüksek olmasına yardımcı olursunuz.

11 Ürünün uzun süre saklanması

Üniteyi uzun bir süre çalıştırmayı düşünmüyorsanız:

• Küf veya kötü kokuların oluşmasını engellemek için, fanı COOL modunda ve Yüksek Devirli fan modunda 30°C'lik bir sıcaklıkta iki veya üç saat çalıştırın.
• Üniteyi durdurun ve ana şebeke beslemesiyle bağlantısını kesin.
  • Hava filtrelerini temizleyin.
• Dış üniteyi temizleyin.
• Uzaktan kumandadaki pilleri çıkartın.

Üniteyi geri açık konuma getirmeden önce:

• Uzaktan kumanda pillerini geri takın.
• Çalıştırmadan önce sağ ve sol filtreleri taktığınızdan emin olun.
• Hava filtrelerinin tıkalı olmadığını kontrol edin.
• Hava çıkış ve girişinin tıkalı olmadığını kontrol edin.
• Ana şebeke gücünü geri bağlayın ve sistemi tüm modlarda test edin. Normal olmayan sesler geliyorsa veya performans düşükse, satış sonrası servis sağlayıcınıza danışın.

YARALANMA VE HASAR TEHLİKESİ!

Cihazın sökülmesi ve daha sonraki bir tarihte yeniden kurulması durumunda, cihazın uygun niteliklere sahip bir personel tarafından doğru şekilde monte edildiğinden emin olun (montörlere yönelik kılavuza bakın). Aksi takdirde su kaçakları, soğutucu akışkan kaçakları, kısa devre ve hatta yangın meydana gelebilir.

12 Ürünün devreden alınması

Yaralanma ve hasar TEHLİKESİ:

Ürünü atacaksanız, bu işlemin güvenli ve yürürlükteki kanun ve yönetmeliklere uygun şekilde yapıldığından emin olun. Bunun için, montaj kılavuzundaki adımları ters sırayla takip edin ve gerekli aletleri ve koruma ekipmanlarını kullanın. Söküm işleminin nitelikli, teknik olarak yeterli kişiler tarafından gerçekleştirildiğinden emin olun.

UYARI:

Ünite atılırken çevre kirlenmesi riski ortaya çıkar. Bunu önlemek için, bu bölümde verilen talimatları takip edin.

UYARI:

Klima sistemler özel atık bertarafı gerektiren soğutucu akışkanlar içerir. Bir klimadaki değerli maddeler geri dönüştürülebilir.

Şekil 12.1 Geri dönüşüm simgesi.

Ürününüzde bir geri dönüşüm simgesi mevcuttur (bkz. Şekil 12.1), bu da atılması sırasında şu hususların mutlaka dikkate alınması gerektiğini gösterir:

• Üniteyi diğer evsel, sınıflandırılmamış çöplerle birlikte atmayın.
• Cihazı ilgili yerel ve ulusal standartlara uygun olarak doğru ve çevreyle uyumlu şekilde bertaraf edin.
• Ünitenin uygun bir arıtma tesisine götürülmesi için yerel kurumlar tarafından yetkilendirilmiş bir atık yönetimi şirketine danışın.
• Ürün aynı amaçla kullanılacak yeni bir ürünle değiştiriliyorsa, atık yönetiminin uygun şekilde gerçekleştirilmesi için eski ürününüzü yeni ürününüzün dağıtıcısına teslim edin.
• Daha fazla bilgi için yerel kurumlara danışın.

Vaillant haber vermeksizin değişiklik yapma hakkını saklı tutar

Vaillant Ltd
