KULLANIM KILAVUZU VRT 250f VAILLANT

1.1 Genel emniyet uyarıları
1.1.1 Montaj, sadece yetkili bayi tarafından

Ürün montaju, kontrol, bakım ve onarım çalışmaları ve ayrıca gaz ayarları sadece yetkili bayi tarafından gerçekleştirilmelidir.

1.1.2 Yanlış kullanım nedeniyle tehlike

Yanlış kullanım nedeniyle ken- dinizi ve başkalarını tehlikeye atabilir ve maddi hasarlara yol açabilirsiniz.

▶ Mevcut kılavuzu ve birlikte geçerli olan tüm doküman-ları itinayla okuyun, özellikle "Emniyet" bölümünü ve uyarı açıklamalarını.

1.1.3 Hatalı çalışma nedeniyle tehlike

• Regler etrafında oda hava- sının serbest dolaşabilmes- sine ve reglerin üstü mobilya, perde veya diğer nesnelerle örtülmemesine dikkat edin.
• Reglerin monte edildiği odada tüm kalorifer vanalarının açık olmasına dikkat edin.
  ▶ Isıtma sistemini sadece teknik bakımdan sorunsuz bir durumdayken çalıştırın.

- Emniyeti olumsuz etkileyen arıza ve hasarların hemen giderilmesini sağlayın.

1.1.4 Cihazın kapatılması nedeniyle donma sonucu hasar

Isıtma sistemini kapatırsanız, ısıtma sisteminin bazı bölümleri donma sonucunda hasar görebilir.

▶ Isı üreticisini elektrik şebeke-sinden ayırmayın.
▶ Isıtma sisteminin ana şalterini „1” konumunda bırakın.

1.1.5 Düşük oda sıcaklığı nedeniyle donma sonucu hasar

Münferit odalarda oda sıcaklığı düşük ayarlandığında ısıtma sisteminin bazı bölümleri donma nedeniyle hasar görebilir.

Evde bulunmadığınız süre içinde donmaya karşı koruma önlemi olarak ısıtma sisteminizin işletimde kaldığından ve odaların yeterince ısıtıldığından emin olun.
- Donmaya karşı koruma fonksiyonunu dikkate alın.

1.2 Cihazın amacına uygun kullanımı

Yanlış veya amacına uygun olmayan şekilde kullanılması durumunda; yaşamsal tehlike arz edebilir, üründe veya çevresinde maddi hasarlar meydana gelebilir.

Bu ürün, sınırlı fiziksel, algılama veya ruhsal yeteneklere veya deneyim ve/veya bilgi eksikliğine sahip kişiler (çocuklar dahil) tarafından, emniyetleri için yetkili kişilerce gözetilmedikleri veya ürünün nasıl kullanılacağı hakkında bilgilendirilmedikleri sürece kullanılmamalıdır.

Çocukların ürünle oynamasına izin vermeyin.

Bu regler ile kazanlı bir ısıtma sistemi kontrol edilebilir.

Amacına uygun kullanım ara- sında yer alanlar:

– Cihazın ve sistemin diğer bileşenleri ile birlikte verilen kullanım, montaj ve bakım kılavuzlarının dikkate alınması
– Kılavuzlarda yer alan tüm kontrol ve bakım şartlarının yerine getirilmesidir.

Bu kılavuzda tarif edilenin dışında bir kullanım veya bunu aşan bir kullanım amacına uygun değildir.

Her türlü doğrudan ticari ve endüstriyel kullanım da amacına uygun kullanım değildir.

1.3 CE-İşareti

CE işareti, ürünlerin tip etiketi doğrultusunda geçerli yönetmeliklerin esas taleplerini yerine getirdiğini belgelendirir.

2 Doküman ile ilgili uyarılar

2.1 Birlikte geçerli olan dokümanların dikkate alınması

Sistem bileşenlerinin beraberinde bulunan tüm işletme kılavuzlarını mutlaka dikkate alın.

2.2 Dokümanların saklanması

Bu kılavuzu ve ayrıca birlikte geçerli olan tüm belgeleri daha sonra kullanmak üzere saklayın.

3 Cihazın tanımı

3.1 Kılavuzun geçerliliği

Bu kılavuz sadece aşağıdaki cihazlar için geçerlidir:

Ürün tipleri ve ürün numaraları

	Türkiye
VRT 250 0020182066
VRT 250f 0020182069

Cihazın ürün numarası tip etiketinde bulunmaktadır.

3.2 Seri numarası

Seri numarasının altıncı rakamından 16ncı rakamına kadar olan sayı ürün numarasını belirtir.

Seri numarası, oda termostatının arka tarafından bir levhanın üzerinde bulunmaktadır.

3.3 Cihazın yapısı

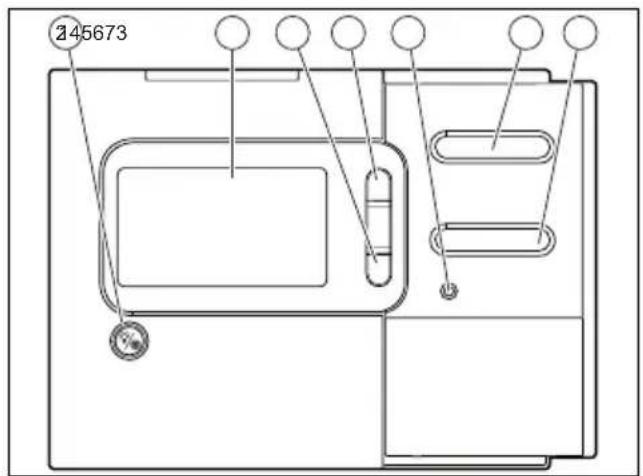

3.3.1 Kumanda elemanlarına genel bakış

Oda termostatı

145673

1 Donmaya karşı koruma ve arka plan aydınlatması düğmesi

2 Ekran

3 Ayar düğmesi (bir değeri azaltma veya seçim imkanları arasında gezinme)

4 Ayar düğmesi (bir değeri arttırma veya seçim imkanları arasında gezinme)

5 Parazit giderme tuşu

6 Seçim ve onay düğmesi

7 Programlamayı açma düğmesi

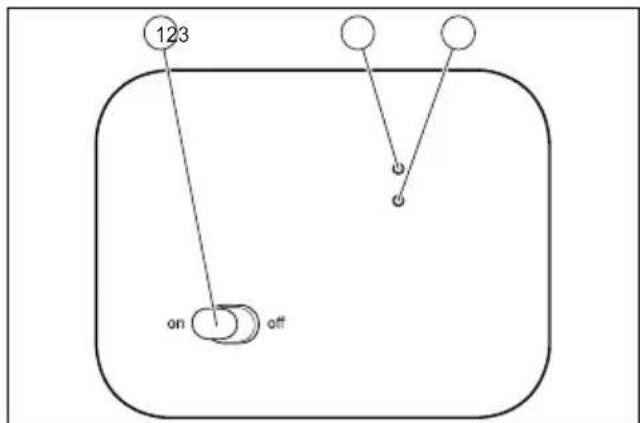

Kablosuz alıcı birim

Geçerlilik: Kablosuz oda termostatı

1 ON-/OFF şalteri
2 Yeşil LED yanı- yor (kablosuz alıcı birim ve oda ter- mostatı arasındaki ısıtma talebini ak- tarma)

3 Kırmızı LED yanar (kablosuz alıcı birim açık)

4 Kullanım

4.1 Ana ekran tanımı

1 2 3 M 6:00 22.0°C 4 AM

1 Hafta içi günler
2 Programın çalışma süresi
1 ile 5 arasında
3 Oda sıcaklığının (5 ile 45 °C arası) veya istenilen sıcaklığın ayar mo-dunda (5 ile 35 °C arası) gösterimi

4 Saat formatı Öğleden önce (AM), öğleden sonra (PM)

5 Saat 1 ile 12 arası

4.1.1 Hafta içi günler

Pazartesi M
Salı TU
Çarşamba	W
Perşembe	TH

Cuma	F
Cumartesi	SA
Pazar	SU

4.1.2 Günün saatleri

12 am	Saat 0
1 am	Saat 1
11 am	Saat 11
12 pm	Saat 12
1 pm	Saat 13
11 pm	Saat 23

4.2 Farklı fonksiyonların gösterge tanımı

1 Piller zayıf
2 Kaloriferin güncel programlamasının ayarlanması

3 Geçici bir değişikliğin / istenen sıcaklığın programlama göre ayarlanması
4 Isıtma talebi ka- zana gönderildi
5 Donmaya karşı ko- ruma etkinleştirildi

5 İşleyiş ve ayarlar

5.1 Ayar prensibi

Ayar işlemi sırasında seçilen değer düzen- lenmek üzere ekranda yanıp söner.

▶ Seçilen ayarı değiştirmek için « +-» düğmelerine basın.
▶ Ayarı onaylamak için «OK» düğmesine basın.

Sonraki ayar seçilir.

5.2 Saat ve gün ayarı

1. «Ok/Menü» düğmelerine 3 saniye boyunca aynı anda basın.
   Değiştirilmek üzere seçilen değer ekranda yanıp söner.

2. Saatleri ayarlayın.

3. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.

4. Ayarı onaylamak için «OK» düğmesine basın.

5. Dakikaları ayarlayın.

6. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.

7. Ayarı onaylamak için «OK» düğmesine basın.

8. Güncel günü seçin.

9. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.

10. Ayarı onaylamak için «OK» düğmesine basın.

11. Programlamayı sonlandırmak için «Menü» tuşuna basın.

5.3 Kaloriferin ayarlanması

5.3.1 Kalorifer programlamasının kullanılması

Oda termostatı, ısıtma sistemini oda sı- caklığına ve programlamaya göre kontrol eder.

Cihazda bir programlama mevcut (fabrika ayarı). Bu programlama seçilen programlama moduna göre (5-2 veya 7) kişisel uyarlanmalıdır (istenilen çalışma zamanları ve talep edilen oda sıcaklıkları).

5.3.2 Kaloriferin programlanması

Bilgi

Oda termostatı 2 programlama moduna sahiptir: „5-2“ ve „7“. Programlama modu, oda termostatının montajı sırasında seçilir.

Bilgi

"5-2" (fabrika ayarı): Programlama 2 gün bloğu halinde gerçekleşir (5 hafta içi gün ve 2 hafta sonu günü). "7": Programlama kişisel olarak haftanın her günü için gerçekleşir.

1. «Menü» düğmesine basın.

◀ Gün bloğu veya gün ekranda yanıp söner.
ekranda gösterilir.

2. « »tuşları yardımıyla kişisel ayarın kullanılacağı gün bloğunu veya günü seçin.

Koşullar: Programlama modu: «5-2» (Öngörülen değer)

Isıtmayı programlamak üzere hafta içi günler (M, TU, W, TH, F) için gün bloğu "5" seçin.
Isıtmayı programlamak üzere hafta sonu için (SA, SU) gün bloğu "2" seçin.

Bilgi

5 günlük bloğun ve 2 günlük bloğun ayarları farklı olabilir.

Koşullar: Programlama modu: «7»

Isıtmayı programlamak üzere her hafta içi ve hafta sonu günü için (M, TU, W, TH, F, SA, SU) kişisel ayarın kullanılacağı günü seçin.

Bilgi

7 gün için ayarlar farklı olabilir.

Bilgi

Haftanın 7 günü kişisel olarak programlanmalıdır.

3. Gün bloğunun veya günün seçimini onaylamak için «OK» tuşuna basın.

Bilgi

Programın çalışma süresi saat 12:00'de (AM) başlar ve saat 11:50'de (PM) sona erer.

Bilgi

Ayarlanan saat, seçilen program çalışma süresinin başlangıcına denk gelmektedir. Program çalışma süresinin sonu, sonraki çalışma süresinin başlangıcı için ayarlanan süreye denk gelmektedir.

1. Saatleri ayarlayın.
2. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.
3. Ayarı onaylamak için «OK» düğmesine basın.
4. Dakikaları ayarlayın.
5. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.
6. Ayarı onaylamak için «OK» düğmesine basın.
7. Seçilen program çalışma süresi için talep edilen oda sıcaklığını ayarlayın.
8. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.
9. Ayarı onaylamak için «OK» düğmesine basın.
10. Sonraki çalışma sürelerinin program-laması ile devam edin (gün bloğu veya gün başına 5 program çalışma süresi).

Bilgi

Fabrika ayarları standart olarak 5 program çalışma süresi için geçerlidir.

Standart fabrika ayarlarını değiştirmek için 5 program çalışma süresi programlanmalıdır.

1. 5 program çalışma süresini kullanmış yorsanız, gün bloğunun veya günün

kalan çalışma süreleri için son ayarı tekrarlayın.

1. Programlamayı sonlandırmak için «Menü» tuşuna basın.

Bilgi

15 saniye boyunca herhangi bir düğmeye basmazsanız, programlama otomatik olarak kaydedilir ve ana ekran görün- tülenir.

5.3.3 Güncel istenilen sıcaklığıngörüntülenmesi

İstenilen sıcaklığı görüntülemek için « » düğmelerinden birine basın.

◀ SETekranda gösterilir.
◀ Güncel istenile sıcaklık 3 saniye boyunca gösterilir.

5.3.4 Güncel programlamanın geçici olarak değiştirilmesi

1. İstenilen sıcaklığı görüntülemek için « » düğmelerinden birine basın.
2. Seçilen ayarı değiştirmek için « »+- düğmelerine basın.

◀ SETekranda gösterilir.
◀ Ayarlanan oda sıcaklığı 3 saniye boyunca yanıp söner.
Kalorifer programlamasının çalışma süresi ekranda söner.

Bilgi

Geçici değişiklik sadece ısıtma programının sonraki sıcaklık değişikliğine kadar aktiftir.

5.3.5 Fabrika ayarlarına dönme

▶ RESET düğmesine basın.

◀ Bu işlemde oda termostatının tüm kişisel ayarları silinir.

5.4 Geçici kapatma

Geçici kapatma ile piller korunabilir.

Oda termostatı bu durumda kazana artık ısıtma talebi göndermez.

▶ »-düğmelerine 3 saniye boyunca aynı anda basın.

Geçici kapatma etkin.
Ekran kapalı.
◀ Tüm ısıtma fonksiyonları devre dışı.
◀ Cihaz saati günceller, fakat bu ek-randa gösterilmez.

▶ Tekrar çalıştırmak için bir tuşa basın.

Geçici kapatma devre dışı.
Cihaz programlamaya göre tekrar çalışmaya başlar.

5.5 Donmaya karşı koruma

Donmaya karşı koruma fonksiyonu, ısıtma sistemini ve daireyi donmalara karşı korur.

Donmaya karşı koruma sıcaklığı 5 °C olarak sabit ayarlanmıştır.

Isıtma programı devre dışı bırakılır.

▶ «» tuşuna 5 saniye boyunca basın.

◀ * sembolü ekranda yanıp söner.
Donmaya karşı koruma etkindir.
- Donmaya karşı koruma için istenen oda sıcaklığı 5 °C

▶ «» tuşuna 5 saniye boyunca basın.

◀ * sembolü ekranda söner.
Donmaya karşı koruma devre dışı.

6 Temizlik ve bakım

6.1 Reglerin temizlenmesi

1. Regler gövdesini nemli bir bez ile temizleyin.
2. Kumanda elemanlarına ve ekrana hasar verebilecek aşındırıcı veya temizleme maddeleri kullanmayın.

6.2 Arızaların tespit edilmesi ve giderilmesi

Koşullar: Oda sıcaklığı programlanan sıcaklığa ulaşmaz.

▶ Cihazın monte edildiği odadaki radyatörlerde termostatik vanaların tamamen açık olmasını kontrol edin.

Koşullar: Oda termostatı ekranı kapalı.

▶ Oda termostatı pillerinin pil bölmesine doğru yerleştirilmiş olmasını kontrol edin.
▶ Pillerin doğru kutuplamasını kontrol edin.
▶ Pillerin boş olmadığından emin olun.

Koşullar: Aktarım hatası

Kazanın açık olduğundan emin olun.
▶ Oda termostatı pillerinin pil bölmesine doğru yerleştirilmiş olmasını kontrol edin.
▶ Pillerin doğru kutuplamasını kontrol edin.
▶ Pillerin boş olmadığından emin olun.

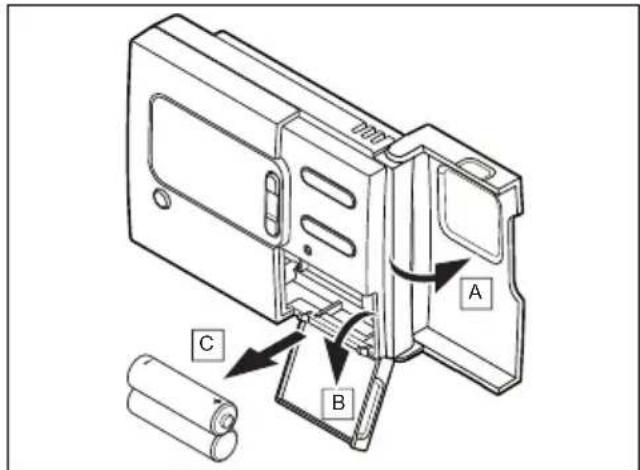

6.3 Pillerin değiştirilmesi

1. Oda termostatının pil bölmesi kapağını açın.
2. Pilleri çıkarın.
3. Pilleri yeni AA LR6 tipi ALKALINE pillerle, kutuplamayı dikkate alarak değiştirin (artı ve eksi kutbu yönü).

7 Ürünü nihai kapatma

▶ Ürünün bir yetkili bayi tarafından kapatılması sağlayın.

8 Ürün ve aksesuarların imha edilmesi

▶ Ürünü ve aksesuarları ev çöpüne atmayın.
▶ Ürünün ve tüm aksesuarların usulüne uygun imha edilmesini sağlayın.
▶ Geçerli tüm talimatları dikkate alın.

9 Garanti ve teknik servis

9.1 Garanti

Üretici garantisine ilişkin bilgileri, arka sayfada belirtilen iletişim adresinden edinebilirsiniz.

9.2 Müşteri hizmetleri

Servis iletişim bilgilerini, arka sayfada belirtilen adresten veya www.vaillant.com.tr internet adresinden edinebilirisiniz.

0020177307_02 25.07.2014
