Ürün Tipi	Dahili PCI Ses Kartı
Marka	ASUS
Model	Xonar D-KARA
Arayüz	PCI 2.2 veya üzeri
Ses Kanalları	5.1 (Karaoke işlevi ile)
Giriş Konnektörleri	1x mikrofon girişi (3,5 mm), 1x ses girişi (3,5 mm)
Çıkış Konnektörleri	1x kulaklık/ön çıkış (3,5 mm), 1x yan surround çıkış (3,5 mm), 1x merkez/subwoofer çıkış (3,5 mm), 1x optik S/PDIF çıkış (TOSLINK)
Dahili Konnektörler	1x ön panel başlığı (9 pin), 1x yardımcı giriş başlığı (4 pin), 1x S/PDIF çıkış başlığı
Sinyal/Gürültü Oranı (DAC)	118 dB
Desteklenen İşletim Sistemleri	Windows 7 (32/64 bit), Vista (32/64 bit), XP (32/64 bit), MCE2005
Minimum Yapılandırma	Intel Pentium 1,4 GHz veya AMD Athlon 1400 işlemci, 256 MB RAM, 60 MB disk alanı, CD/DVD-ROM sürücü
Özellikler	Yüksek kaliteli mikrofon ön amplifikatörü, 118 dB DAC dönüştürücü, Karaoke desteği, 5.1 surround ses, optik dijital çıkış
Paket İçeriği	Destek CD'si (sürücü ve kılavuz), hızlı başlangıç kılavuzu, yarı yükseklik braketi
Güç	PCI yuvası tarafından beslenir
Bakım ve Temizlik	Kasa temizliği için yumuşak ve kuru bir bez kullanın. Sıvılardan kaçının. Detaylar için kullanım kılavuzuna bakın.
Güvenlik	Ses kartını takmadan veya çıkarmadan önce bilgisayarı kapatın ve güç kablosunu çıkarın.

Sık sorulan sorular - Xonar D-KARA ASUS

ASUS Xonar D-KARA ses kartı nasıl kurulur?

Bilgisayarı kapatın, güç kablosunu çıkarın, statik elektriği boşaltın, PCI yuvası kapağını çıkarın, kartı takın, bir vidayla sabitleyin, ardından yeniden bağlayın ve açın. CD'den sürücüyü yükleyin.

Hangi işletim sistemleri uyumludur?

Windows 7 (32/64 bit), Vista (32/64 bit), XP (32/64 bit) ve MCE2005 desteklenmektedir.

5.1 hoparlörler nasıl bağlanır?

Ön (yeşil), surround (siyah) ve merkez/subwoofer (turuncu) çıkışlarını hoparlörlerinizin ilgili girişlerine 3,5 mm kablolarla bağlayın.

Bu kartla kulaklık kullanabilir miyim?

Evet, kulaklığınızı kulaklık/ön çıkış (yeşil) jakına takın. Portta özel bir amplifikatör bulunur.

Karaoke işlevi nasıl kullanılır?

Xonar D-KARA modeli özellikle karaoke için tasarlanmıştır. Mikrofonu mikrofon girişine takın ve ses efektleri uygulamak için birlikte verilen yazılımı kullanın.

Kartı bir ev sinema sistemine nasıl bağlarım?

Optik S/PDIF çıkışını (TOSLINK) bir optik kablo kullanarak ev sinema amplifikatörüne veya kod çözücüye bağlayın.

Sürücü yüklenmezse ne yapmalıyım?

Kartın doğru takıldığından emin olun. BIOS'ta dahili ses yongasını devre dışı bırakın veya diğer ses kartlarını kaldırın. CD'den kurulumu tekrar deneyin.

Mikrofon nasıl bağlanır?

Mikrofonu karttaki mikrofon girişine (pembe) takın. Ses seviyesini ve efektleri ayarlamak için Audio Center yardımcı programını kullanın.

Kartın ses kalitesi nedir?

Kart, yüksek kaliteli DAC dönüştürücü sayesinde 118 dB sinyal/gürültü oranı sunarak net ve hassas ses sağlar.

Karta bir MP3 çalar bağlayabilir miyim?

Evet, MP3 çalarınızın kulaklık çıkışını 3,5 mm kablo kullanarak karttaki ses girişine (mavi) bağlayın.

KULLANIM KILAVUZU Xonar D-KARA ASUS

Hızlı Kurulum Kılavuzu

Giriş

Paket içeriği

• ASUS Xonar D-KARA PCI ses kartı
- Sürücü / Kullanım Kılavuzu CD x1
- Hızlı Başlangıç Kılavuzu x1
- Düşük Profilli Destek x1

Sistem gereksinimleri

Xonar Esence STX kartının başarılı bir şekilde kurulması için, bilgisayarınız aşağıdaki gereksinimleri karşılamalıdır:

• Ses kartı için bir adet PCI v2.2 (veya üstü) uyumlu yuva
• Microsoft Windows 7/ Vista (32/64bit) / XP (32/64bit) / MCE2005
• Intel "Pentium" 4 1.4GHz veya AMD Athlon 1400 CPU veya daha hızlı CPU
  • 256 MB (veya üzeri) DRAM sistem belleği
• Sürücü kurulum paketi için 60 MB kullanılabilir HDD alanı
• Yazılım kurulumu için CD-ROM sürücüsü (veya DVD-ROM sürücüsü)
• Kartın üst düzey kalitedeki sesinin keyfini çıkarmak için yüksek kaliteye sahip kulaklık veya elektrikli analog hoparlör

Xonar D-KARA kart düzeni

Ses bağlantı noktaları

109ASUS Xonar

No Öğe Açıklama
1	Mikrofon Giriş portu	Harici PC mikrofonunuzu ses girişi için olan bu 3,5mm'lik porta bağlayın. Yerleşik yüksek kalitede Mikrofon ön amplifikatörü.
2	Hat Giriş portu	Ses kaydetmek veya işlemek için MP3 çalar, CD çalar, müzik synthesizer'ı ve diğer hat düzeyi ses kaynaklarını bu 3,5mm porta bağlayın. (Ultra yüksek gerçeklikli 102dB SNR A-D dönüştürücü ile)
3	Kulaklık/Ön Çıkış portu	Kulaklıklarınızı veya 2 kanallı hoparlörlerinizi bu 3,5mm porta bağlayın. Çok kanallı hoparlör sistemlerinde, elektrikli hoparlörlerin ön sol/sağ girişine bağlanır.
4	Yan Surround Çıkış portu	4/5.1 elektrikli analog hoparlörlerin surround kanal girişine bağlanır.
5	Merkez/Subwoofer Çıkış portu	5.1 elektrikli analog hoparlörlerin merkez/subwoofer girişine bağlanır.
6	S/PDIF Çıkış portu	Optik TOSLINK dijital çıkış portu. Harici dijital dekoder veya dijital hoparlör sistemlerine, Ev Sinema sistemlerine, PCM, Dolby Digital, DTS, WMA-Pro, vs. gibi dijital ses çıkışı AV aliclarına bağlanır.
7	Ön panel ses başlığı	Ses jaki algılamayı ve Ses Merkezi'nden Analog Çıkış için ses FP Kulaklık seçimini destekleyen 9-uç Intel AC'97 / HAD ön panel.
8	Aux Giriş Başlığı	4-uç ön bağlantı. Genellikle TV tarayıcı kartının Analog Ses çıkışına ya da PC sisteminizdeki diğer ses kartlarına bağlanır. (TV tarayıcı kartınızın sesini bu Aux-In'den izlemek için, Xonar DG Ses Merkezinin kayıt mikserinde "izleme" işlevini etkinleştirmeniz gerekir.
9	S/PDIF Çıkış başlığı	HDMI ile desteklenen grafik kartlarına bağlanır.

110 ASUS Xonar D-KARA

Donanımı yükleme

Aşağıdaki kurulum adımlarına devam etmeden önce, BIOS ayarlarınızdan cihaz üstü ses aygıtınızı devre dışı bırakmanız ya da PC'nizdeki diğer tüm ses kartlarını kaldırmanız önerilir. (BIOS ayarı veya diğer ses kartlarının kaldırılması için, ana kartınızın ve ses kartınızın kullanım kılavuzlarına başvurun)

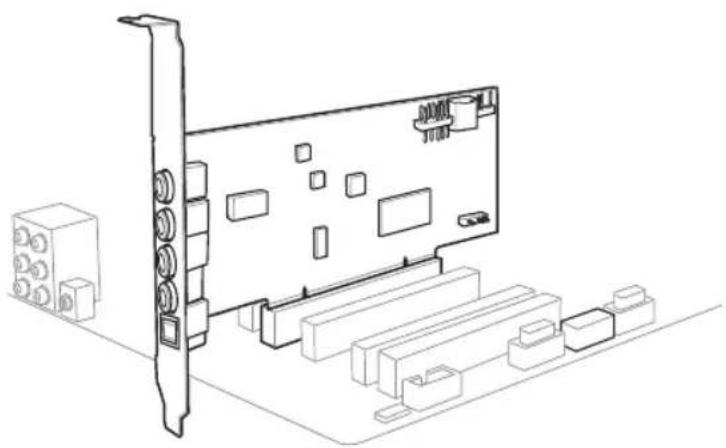

Xonar D-KARA kartının takılması

1. Bilgisayarı, monitörü ve bilgisayara bağlanan diğer tüm çevrebirim aygıtlarını KAPATIN.
2. Bilgisayarın güç kablosunu bilgisayarınızdan ve güç prizinden çıkarın.
3. Statik elektrikten kaçınmak için bilgisayarın metal arka kısma veya yan panele dokunun.
4. Şasi kapağını çıkarın.
5. Xonar D-KARA ses kartı için kullanılabilir bir PCI yuvasından metal desteği çıkarın.
6. Ses kartını dikkatle PCI yuvasına yerleştirin. Ses kartını vidalarla ve metal bilezikle sabitleyin.
7. Güç beslemesinin güç kablosunu ses kartının güç konektörüne bağlayın.
8. Şasi kapağını geri koyun.
9. Tüm kabloları yeniden bağlayın.
10. Güç kablosunu bilgisayara ve güç çıkışına takın.
11. Bilgisayarı AÇIN.

Bir TV alıcı kartına bağlanması

1. PC'nizde geleneksel PCI TV alıcı kartı bulunuyorsa, alıcı kartındaki sesi bilgisayarınızın hoparlörlerine göndermeniz için onu Xonar D-KARA kartına bağlamanız gerekebilir.
2. PCI TV alıcı kartını arka panele bir vidayla sabitleyin.
3. TV alıcı kartından gelen ses çıkış bağlantısını Xonar D-KARA kartının Aux-In (Yardımcı Giriş)'ine bağlayın.

En ideal TV ses kalitesi için, Xonar D-KARA sinyali sayısallaştırmak ve DAC çalma işlemine geri göndermek için ADC kaydını kullanır. Lütfen Xonar D-KARA Ses Merkezi'nin karıştırıcısında Aux-In (Yardımcı Girişi)'ni kayıt kaynağı olarak seçin ve sinyali ses çıkışına vermek için kontrol düğmesini devreye sokun. Bu adımı kullanarak Dolby Kulaklık gibi ses efektlerini açarak herhangi bir kulaklık setinde stereo TV audio'yu 5.1 kanalı surround sese yükseltebilirsiniz. PC'nizdeki TV sesi televizyonunuzda daha da iyileşecektir!.

Yazılımı yükleme

Kartı sürücüsünün yüklenmesi

Xonar D-KARA sürücüsünü yüklemeden önce ses kartı yüklediğinizden emin olun. Aksi halde, sürücü kurulum hatası verebilir

1. Xonar D-KARA kartını taktıktan sonra bilgisayarınızı açın. Windows®, ses kartını otomatik olarak algılar ve aygıt sürücülerini arar. Sürücüler sorulduğunda, iptal'i tıklatın.
2. Destek CD'sini optik sürücüye yerleştirin. Sisteminizde Otomatik Çalıştır özelliği etkinse, kur otomatik olarak başlar. Değilse, destek CD'nizden setup.exe dosyasını çalıştırın.
3. Kurulumu tamamlamak için ekrandaki yönergelerini izleyin.

Destek CD'sinin sürümü ve içeriği önceden haber verilmeden değiştirilebilir.

112 ASUS Xonar D-KARA

Hoparlör ve Çevre Birimlerinin Bağlanması

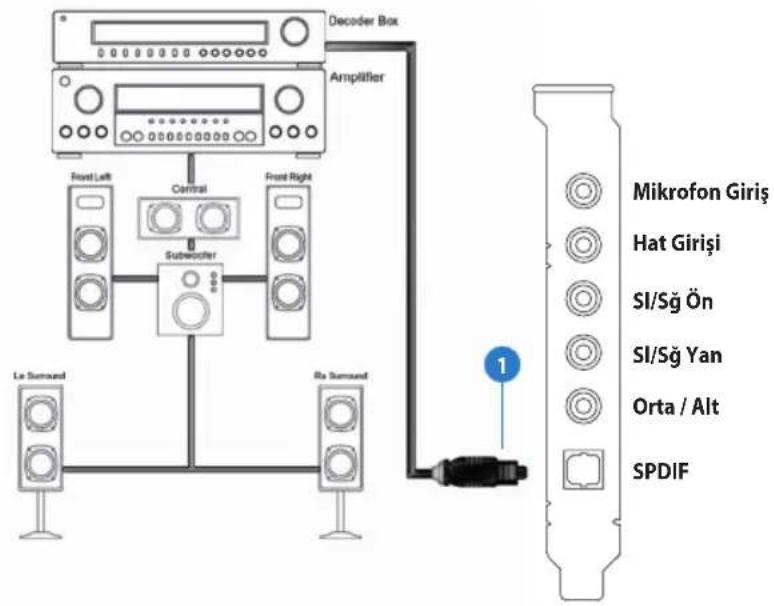

Dijital Hoparlör Sistemlerini Bağlama (Ev Sineması)

Xonar D-KARA ev sineması sisteminde oynatmayı mümkün kılarken, etkileyici surround ses deneyimi sunar. Tek bir dijital kablo bağlantısı herhangi bir PC ses kaynağından herhangi bir dijital hoparlöre veya AV Alicısına yüksek kalitede dijital ses taşır.

Turkçe

No Öğe Açıklama

1 Optik kablo

Dekoderinizin TOSLINK optic kablosunu cable into the S/PDIF-Çıkış konektörüne bağlayın.

113ASUS Xonar

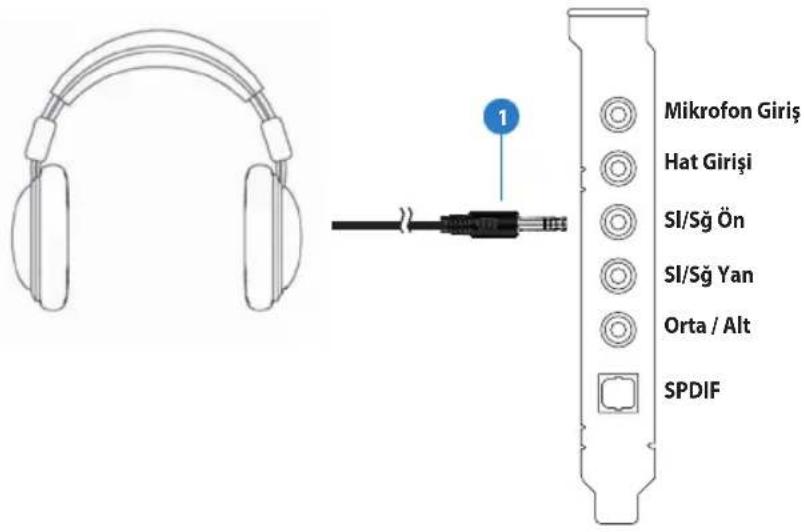

Stereo hoparlörleri bağlama

Stereo hoparlörleri bağlama

No Öğe Açıklama
1 Ön Çıkış/Kulaklık Jakı		Ön çıkış/Kulaklık jakında kulaklıkların sürücüleri için yerleşik yüksek kalitede amplifikatör bulunmaktadır. Lütfen stereo kulaklıklarınızı doğrudan bu jaka bağlayın.

114 ASUS Xonar D-KARA

5.1 kanal kulaklıklarını bağlama

No Öğe Açıklama
1 Ön Çıkış	5.1 kulaklıklarınızın ön kanal 3,5 mm fişini bu jaka bağlayın.
2 Yan Surround Çıkış	5.1 kulaklıklarınızın Surround kanal 3,5 mm fişini bu jaka bağlayın.
3 Orta/Subwoofer Çıkışı	5.1 kulaklıklarınızın Merkez/Bas kanalı 3,5 mm fişini bu jaka bağlayın.

115ASUS Xonar

Analog hoparlör sistemlerinin bağlanması

Analog güç amplifikatörünü bağlama

Turkage

No Öğe Açıklama
1 Ön Çıkış	Analog amplifikatörün “ön sol” ve “ön sağ” giriş bağlantı noktalarını mini jak ile birlikte RCA kablosuna bağlar.
2 Yan Surround Çıkış	Analog amplifikatörün “Sol surround” ve “sağ surround” ön sağ” giriş bağlantı noktalarını mini jak ile birlikte RCA kablosuna bağlar.
3 Orta/Subwoofer Çıkışı	Analog amplifikatörün“Orta” ve “subwoofer” ön sağ” giriş bağlantı noktalarını mini jak ile birlikte RCA kablosuna bağlar.

116 ASUS Xonar D-KARA

2 kanallı hoparlörleri bağlama

2 hoparlör

No Öğe Açıklama

1 Ön Çıkış/Kulaklık Jaku

2 kanallı hoparlör setinin 3,5 mm fışini bu Ön Çıkış Jakına bağlayın.

117ASUS Xonar

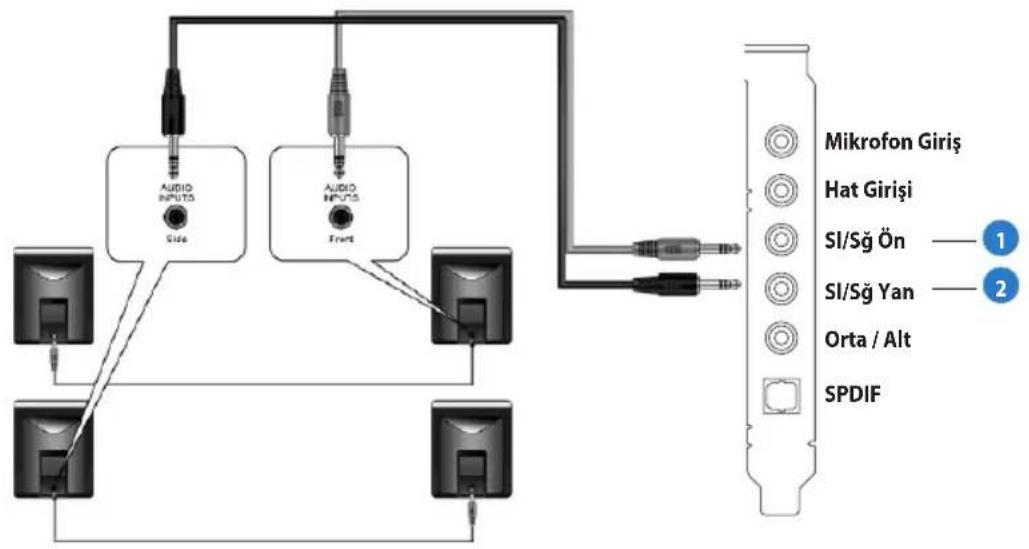

4 kanallı hoparlörleri bağlama

4 hoparlör

No Öğe Açıklama
1 Ön Çıkış	4 hoparlörlerinin ön giriş bağlantı noktasını mini jak kablosu ile bağlar.
2 Yan Surround Çıkış	4 hoparlörlerinin Surround giriş bağlantı noktasını mini jak kablosu ile bağlar.

118 ASUS Xonar D-KARA

5.1 kanallı hoparlörleri bağlama

5.1 hoparlör

No Öğe Açıklama
1 Ön Çıkış	5.1 hoparlörlerinin ön giriş bağlantı noktasını mini jak kablosu ile bağlar.
2 Yan Surround Çıkış	5.1 hoparlörlerinin Surround giriş bağlantı noktasını mini jak kablosu ile bağlar.
3 Orta/Subwoofer Çıkışı	5.1 hoparlörlerinin Orta/Subwoofer giriş bağlantı noktasını mini jak kablosu ile bağlar.

119ASUS Xonar

Mikrofonu Bağlama

No Öğe Açıklama
1 Mikrofon Giriş Jakı	Mikrofonun 3,5 mm'lik fişini ses iletişimi, kaydı veya karaoke için bu Mik girişi bağlantı noktasına bağlayın.
2 Kulaklık Jakı	Kulaklık bağlantı noktasında kulaklıkların sürücüleri için yerleşik yüksek kalitede amplifikatör bulunmaktadır. Stereo kulaklıklarınızı doğrudan bu jaka bağlayın.

120 ASUS Xonar D-KARA

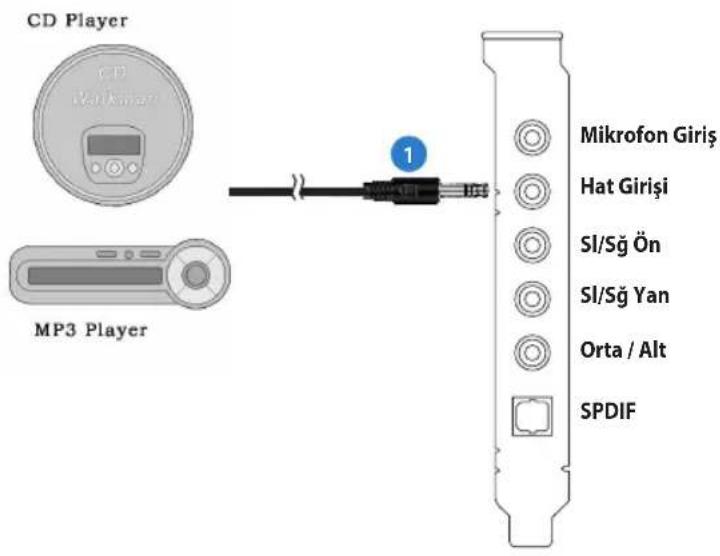

Hat Girişi ses kaynaklarının bağlanması Mik

No Öğe Açıklama

1 Hat Girişi Jaku

CD/MP3 Oynaticısının veya diğer herhangi bir Hat seviyesi analog ses kaynağının 3,5 mm fişini ses kaydı için bu Hat girişi jakına bağlayın.
