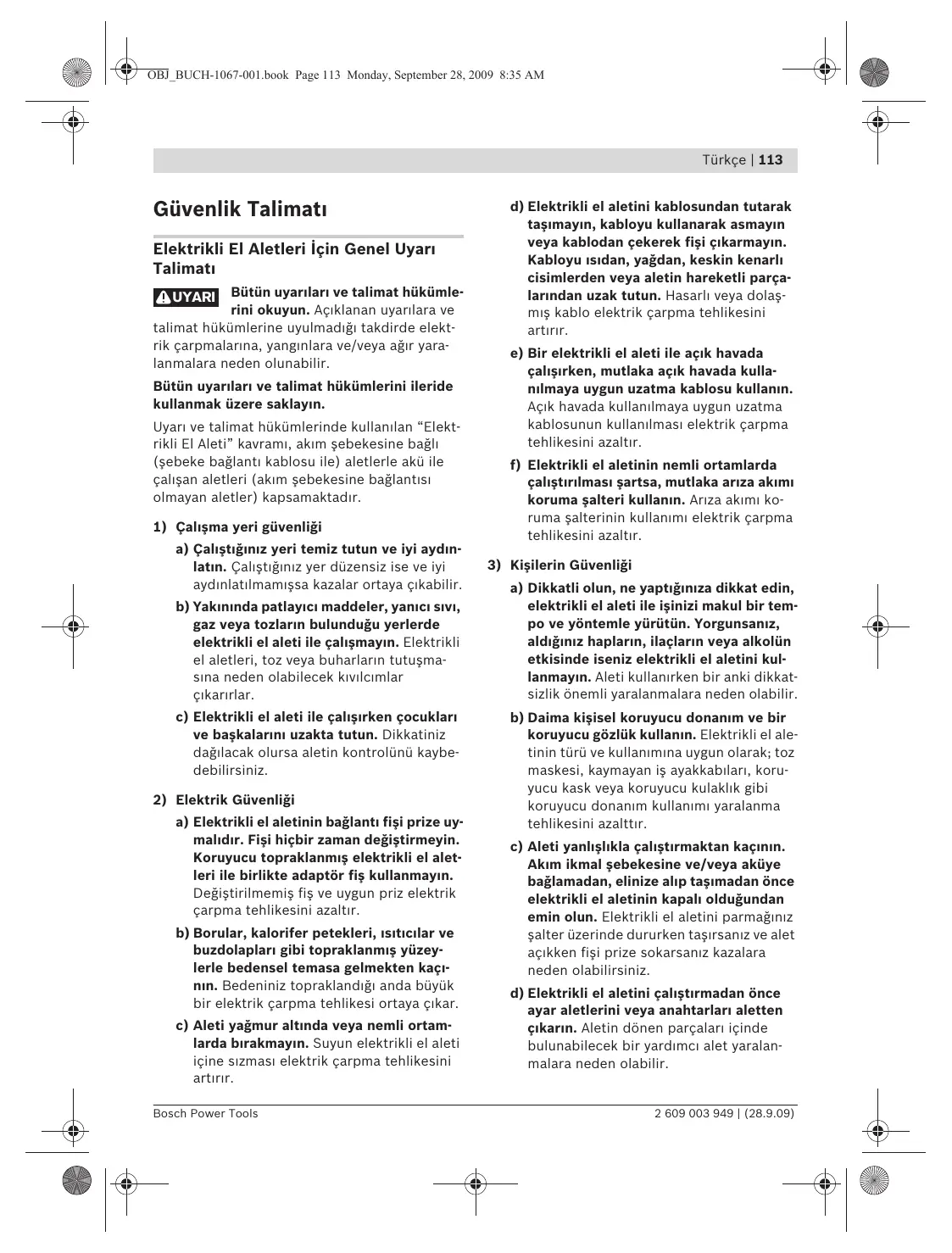

Elektrikli El Aletleri İçin Genel Uyar Talimat Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. UYARI Bütün uyarlar ve talimat hükümlerini ileride kullanmak üzere saklayn. Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl (şebeke bağlant kablosu ile) aletlerle akü ile çalşan aletleri (akm şebekesine bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya çkabilir. b) Yaknnda patlayc maddeler, yanc sv, gaz veya tozlarn bulunduğu yerlerde elektrikli el aleti ile çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuşmasna neden olabilecek kvlcmlar çkarrlar. c) Elektrikli el aleti ile çalşrken çocuklar ve başkalarn uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltr. b) Borular, kalorifer petekleri, stclar ve buzdolaplar gibi topraklanmş yüzeylerle bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük bir elektrik çarpma tehlikesi ortaya çkar. c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti içine szmas elektrik çarpma tehlikesini artrr. Bosch Power Tools d) Elektrikli el aletini kablosundan tutarak taşmayn, kabloyu kullanarak asmayn veya kablodan çekerek fişi çkarmayn. Kabloyu sdan, yağdan, keskin kenarl cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş kablo elektrik çarpma tehlikesini artrr. e) Bir elektrikli el aleti ile açk havada çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann. Açk havada kullanlmaya uygun uzatma kablosunun kullanlmas elektrik çarpma tehlikesini azaltr. f) Elektrikli el aletinin nemli ortamlarda çalştrlmas şartsa, mutlaka arza akm koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanm ve bir koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi koruyucu donanm kullanm yaralanma tehlikesini azalttr. c) Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal şebekesine ve/veya aküye bağlamadan, elinize alp taşmadan önce elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmağnz şalter üzerinde dururken taşrsanz ve alet açkken fişi prize sokarsanz kazalara neden olabilirsiniz. d) Elektrikli el aletini çalştrmadan önce ayar aletlerini veya anahtarlar aletten çkarn. Aletin dönen parçalar içinde bulunabilecek bir yardmc alet yaralanmalara neden olabilir. 2 609 003 949 | (28.9.09) OBJ_BUCH-1067-001.book Page 114 Monday, September 28, 2009 8:35 AM 114 | Türkçe e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve tak takmayn. Saçlarnz, giysileriniz ve eldivenlerinizi aletin hareketli parçalarndan uzak tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli parçalar tarafndan tutulabilir. g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun. Toz emme donanmnn kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm ve

bakm a) Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun elektrikli el aletleri kullann. Uygun performansl elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve güvenli çalşrsnz. b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve onarlmaldr. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya aleti elinizden brakrken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla çalşmasn önler. d) Kullanm dş duran elektrikli el aletlerini çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu kullanm klavuzunu okumayan kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakmn özenle yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadk- 2 609 003 949 | (28.9.09) larn, parçalarn hasarl olup olmadğn kontrol edin. Aleti kullanmaya başlamadan önce hasarl parçalar onartn. Birçok iş kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr. f) Kesici uçlar daima keskin ve temiz tutun. Özenle bakm yaplmş keskin kenarl kesme uçlarnn malzeme içinde skşma tehlikesi daha azdr ve daha rahat kullanm olanağ sağlarlar. g) Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri için öngörülen alann dşnda kullanlmas tehlikeli durumlara neden olabilir.

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz. Dekupaj testereleri için güvenlik talimat f Alet ucunun görünmeyen elektrik kablolarna veya aletin kendi şebeke bağlant kablosuna rastlama olaslğ bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağndan tutun. Gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarn da elektrik akmna maruz brakabilir ve elektrik çarpmasna neden olabilir. f Ellerinizi kesme yaplan yerden uzak tutun. İş parçasn alttan kavramayn. Testere bçağ ile temas yaralanmalara neden olabilir. f Aleti daima çalşr durumda iş parçasna temas ettirin. Aksi takdirde dişler iş parçasna taklabilir ve geri tepme kuvveti oluşabilir. f Kesme yaparken taban levhasnn 5 yerine sağlam biçimde oturmasna dikkat edin. Açlandrlan bir testere bçağ krlabilir veya geri tepme kuvveti oluşturabilir. Bosch Power Tools OBJ_BUCH-1067-001.book Page 115 Monday, September 28, 2009 8:35 AM Türkçe | 115 f İşiniz bittikten sonra aleti kapatn ve testere bçağ tam olarak durduktan sonra kesme yerinden çkarn. Bu yolla geri tepme kuvvetinin oluşmasn engellersiniz ve aleti güvenli bir biçimde elinizden brakabilirsiniz. f Sadece hasar görmemiş, kusursuz testere bçaklar kullann. Eğilmiş veya körelmiş testere bçaklar krlabilir veya geri tepme kuvvetlerine neden olabilir. f Aleti kapattktan sonra testere bçağn yan taraftan bastrarak frenlemeyin. Testere bçağ hasar görebilir, krlabilir veya bir geri tepme kuvveti oluşabilir. f Görünmeyen ikmal hatlarn tespit etmek üzere uygun tarama cihazlar kullann veya mahalli ikmal şirketlerinden yardm aln. Elektrik kablolaryla temas yanklara ve elektrik çarpmasna neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasna neden olabilir. f İş parçasn emniyete aln. Bir germe tertibat veya mengene ile sabitlenen iş parças elle tutmaya oranla daha güvenli tutulur. f Çalşma yerinizi daima temiz tutun. Malzeme karşmlar özellikle tehlikelidir. Hafif metal tozlar yanabilir veya patlayabilir. Usulüne uygun kullanm Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, seramik levha ve lastik malzemede kesme ve içten kesme işleri için geliştirilmiştir. Bu alet ayn zamanda düz kesme işleri ve 45°’ye kadar gönyeli kesme işlerine de uygundur. Testere bçağ tavsiyelerine uyun. Şekli gösterilen elemanlar Şekli gösterilen elemanlarn numaralar grafik sayfasndaki elektrikli el aleti resmindeki numaralarla ayndr. 1 Açma/kapama şalterinin kilitlenmesi 2 Açma/kapama şalteri 3 Emme hortumu* 4 Emme rakoru 5 Taban levhas 6 Talaş üfleme tertibat şalteri 7 Klavuz makara 8 Testere bçağ* 9 Kesme hatt kontrolü bakş penceresi “Cut Control”* 10 Kesme hatt kontolü taban “Cut Control”* 11 Temas emniyeti 12 Tutamak (izolasyonlu tutamak yüzeyi) f Elinizden brakmadan önce elektrikli el aletinin tam olarak durmasn bekleyin. Alete taklan uç skşabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. 13 Testere bçağ kovan f Elektrikli el aletinizi hasarl kablo ile kullanmayn. Çalşma srasnda kablo hasar görecek olursa, dokunmayn ve kabloyu hemen prizden çekin. Hasarl koblolar elektrik çarpma tehlikesini artrr. 17 Vida 14 Talaş emniyeti* 15 Paralellik mesnedi klavuzu 16 Klavufz makara mesnedi 18 Skala gönye açs 19 Dairesel kesicili paralellik mesnedi* 20 Paralellik mesnedi tespit vidas* 21 Paralellik mesnedi merkezleme ucu* 22 Kesme işareti 0° Fonksiyon tanm Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. Bosch Power Tools 23 Kesme işareti 45° *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda bulabilirsiniz. 2 609 003 949 | (28.9.09) OBJ_BUCH-1067-001.book Page 116 Monday, September 28, 2009 8:35 AM 116 | Türkçe Teknik veriler Dekupaj testeresi PST 700 E Ürün kodu 3 603 CA0 0..

Strok says kontrolü Giriş gücü

strok/ dak 500–3100 Çkş gücü Boştaki strok says n0

maks. kesme derinliği – Ahşapta – Alüminyumda – Çelikte (alaşmsz)

Kesme açs (sol/sağ) maks.

1,6 Ağrlğ EPTA-Procedure 01/2003’e göre Koruma snf /II Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. Gürültü/Titreşim bilgisi Gürültüye ait ölçme değerleri EN 60745’e göre tespit edilmektedir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basnc seviyesi 88 dB(A); gürültü emisyonu seviyesi 99 dB(A). Tolerans K=3 dB. Koruyucu kulaklk kullann! Toplam titreşim değeri (üç yönün vektör toplam) EN 60745’e göre tespit edilmektedir: Yonga levhalarn kesilmesi: Titreşim emisyon değeri ah =10 m/s2, Tolerans K=3 m/s2, Metal saclarn kesilmesi: Titreşim emisyon değeri ah =11 m/s2, Tolerans K=3 m/s2. 2 609 003 949 | (28.9.09) Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm alanlarnda kullanlrken, farkl uçlarla kullanlrken veya yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen değerden farkl olabilir. Bu da toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde artrabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapal olduğu veya çalştğ halde kullanlmadğ süreler de dikkate alnmaldr. Bu, toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullancya bindirdiği yük için önceden ek güvenlik önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm, ellerin scak tutulmas, iş aşamalarnn organize edilmesi. Uygunluk beyan Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarnca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelikle hükümleri uyarnca da (29.12.2009 tarihinden itibaren) EN 60745 normlarna veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 02.09.2009 Bosch Power Tools OBJ_BUCH-1067-001.book Page 117 Monday, September 28, 2009 8:35 AM Türkçe | 117 Montaj f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Testere bçağnn taklmas/değiştirilmesi f Testere bçağn takarken koruyucu eldiven kullann. Testere bçağna temas yaralanmalara neden olabilir. Testere bçağnn seçilmesi Tavsiye edilen testere bçaklarna ait genel görünüşü bu talimatn sonunda bulabilirsiniz. Sadece tek kam şaftl (T-şaftl) veya 1/4"lik (U-şaftl) testere bçaklar kullann. Testere bçağ öngörülen kesimin gerektirdiğinden daha uzun olmamaldr. Dar kavisli kesme işlerinde ince testere bçaklar kullann. Testere bçağnn taklmas (Baknz: Şekil A1) f Alete takmadan önce testere bçağ şaftn temizleyin. Kirli bir şaft güvenli biçimde tespit edilemez. Testere bçağ kovann 13 ok yönünde yukar doğru itin. Testere bçağn 8, dişler kesme yönünde olacak biçimde, testere bçağ kovanna sonuna kadar itin. Testere bçağn takarken testere bçağ srtnn klavuz makarann 7 oluğuna oturmasna dikkat edin. Hassas kesimler ancak klavuz makara 7 testere bçağ srtnda tam olarak oturduğu, ancak fazla bastrmadğ takdirde mümkündür (testere bçağ 8 klavuz makara tarafndan bükülmemelidir). Gerektiğinde viday 17 gevşetin ve klavuz makara mesnedini 16 klavuz makara testere bçağ srtna tam oturacak biçimde itin. Viday 17 tekrar skn. f Testere bçağnn yerine skca oturup oturmadğn kontrol edin. Gevşek testere bçağ dşar frlayabilir ve sizi yaralayabilir. Testere bçağnn çkarlmas (Baknz: Şekil A2) Testere bçağ kovann 13 ok yönünde yukar doğru itin ve testere bçağn 8 aln. Bosch Power Tools Talaş emniyeti (Baknz: Şekil B) Talaş emniyeti 14 (aksesuar) ahşap malzemede kesme yaparken üst yüzeyin yrtlmasn önler. Talaş emniyeti sadece belirli testere bçağ tiplerinde ve sadece 0°’dereceli gönyeli kesmelerde kullanlabilir. Taban levhas 5 talaş emniyeti ile çalşlrken kenara yakn kesme için arkaya getirilmemelidir. Talaş emniyetini 14 aşağdan taban levhasna 5 bastrn. Kesme hatt kontrolü “Cut Control” (aksesuar) Kesme hatt kontrolü “Cut Control” elektrikli el aletinin iş parças üzerine önceden çizilen kesme hattnda hassas biçimde yönlendirilmesine olanak sağlar. “Cut Control” birimine kesme işaretli bakş penceresi 9 ve elektrikli el aletine tespite yarayan 10 taban da dahildir. “Cut Control” ’ün taban levhasna tespiti (Baknz: Şekil C) Bakş penceresini “Cut Control” 9 tabandaki 10 tutucular iyice skn. Daha sonra taban hafifçe birbirine bastrn ve klavuz 15 içinde, taban levhasnda 5 kavrama yaptrn. Toz ve talaş emme f Kurşun içeren boyalar, baz ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çkan toz sağlğa zararl olabilir. Bu tozlara temas etmek veya bu tozlar solumak allerjik reaksiyonlara ve/veya kullancnn veya onun yaknndaki kişilerin nefes alma yollarndaki hastalklara neden olabilir. Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanlan katk maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafndan işlenmelidir. – Eğer mümkünse mutlaka toz emme donanm kullann. – Çalşma yerinizi iyi bir biçimde havalandrn. – P2 filtre snf filtre takl soluk alma maskesi kullanmanz tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. 2 609 003 949 | (28.9.09) OBJ_BUCH-1067-001.book Page 118 Monday, September 28, 2009 8:35 AM 118 | Türkçe Toz emme tertibatnn bağlanmas Gönyeli kesmelerde kesme hatt kontrolü Bir emme hortumunu 3 (aksesuar) emme rakoruna 4 takn. Emme hortumunu 3 bir elektrik süpürgesine (aksesuar) bağlayn. Çeşitli elektrik süpürgelerine bağlantnn genel görünüşünü bu talimatn sonunda bulabilirsiniz. İşletim türleri f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. ° 0°

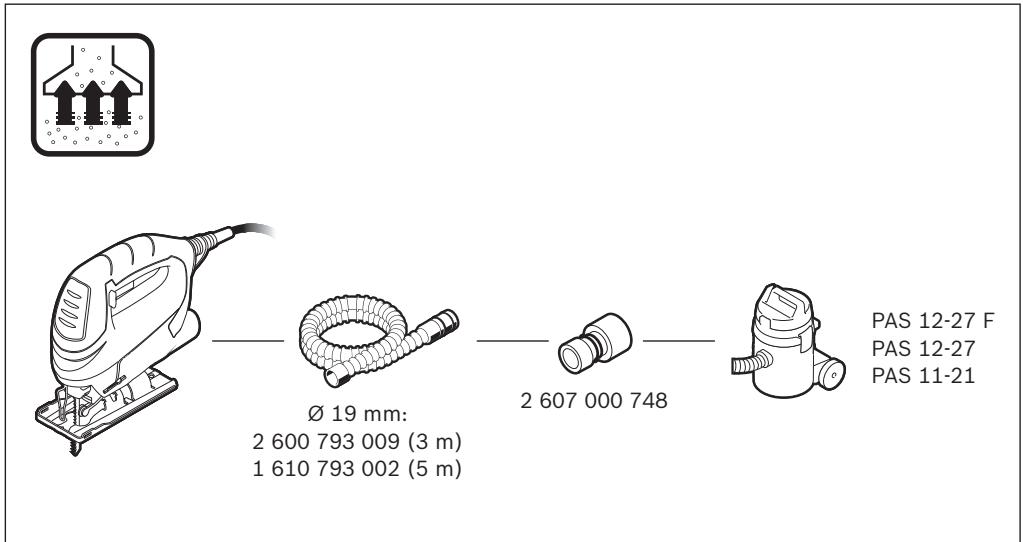

Özellikle sağlğa zararl, kanserojen veya kuru tozlar emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullann. ° 0°

Elektrik süpürgesi işlenen malzemeye uygun olmaldr.

Kesme hattn kontrol etmek üzere “Cut Control” bakş penceresinde 9 0° derecelik dik aç için bir işaret 22 ve sağ veya sola 45° derecelik sapmalar için 23 skalaya 18 uygun işaretler vardr. 0° ile 45° arasndaki gönye açs kesme işareti orantldr. Bu işaret “Cut Control” bakş penceresinde 9 kesintili bir işaretleyici ile kolayca işaretlenebilir ve tekrar kaldrlabilir. Tam ölçülü hassas kesme işleri için önceden bir deneme kesmesi yapmanz tavsiye ederiz. Taban levhas konumunun ayarlanmas (Baknz: Şekil D) Gönye açsnn ayarlanmas (Baknz resimler D–E) Kenara yakn kesme işleri için taban levhas 5 arkaya getirilebilir. Taban levhas 5 45°’derecelik gönye açlarna kadar sağa veya sola hareket ettirilebilir. Alete bir testere bçağ 8 takn. Alete bir testere bçağ 8 takn. Talaş emniyeti 14 gönyeli kesmelerde kullanlamaz. Viday 17 gevşetin ve taban levhasn 5 hafifçe emme rakoru 4 yönüne itin. Gönye açsnn hassas biçimde ayarlanabilmesi için taban levhasnn 0°, 22,5° ve 45° derecede kilitleme noktalar vardr. Taban levhasn 5 skalaya uygun olarak 18 istediğiniz pozisyona hareket ettirin. Diğer gönye açlar bir açölçer yardm ile ayarlanabilir. Daha sonra taban levhasn 5 testere bçağ 8 yönünde sonuna kadar itin. Viday 17 gevşetin ve taban levhasn 5 emme rakoru 4 yönünde sonuna kadar itin. Mesnedi 16 klavuz makara 7 testere bçağnn srtna dayanacak ölçüde hareket ettirin. Hassas kesme işleri ancak klavuz makara testere bçağ srtna tam olarak oturursa mümkündür. Viday 17 tekrar skn. Konumu değiştirilmiş taban levhas 5 ile kesme sadece 0° gönye açsnda mümkündür. Ayrca kesme hatt kontrolü “Cut Control” taban 10 dairesel kesicili parallelik mesnedi 19 (aksesuar) ve talaş koruma emniyeti 14 kullanlamaz. Mesnedi 16 klavuz makara 7 testere bçağnn srtna dayanacak ölçüde hareket ettirin. Hassas kesme işleri ancak klavuz makara testere bçağ srtna tam olarak oturursa mümkündür. Viday 17 tekrar skn. 2 609 003 949 | (28.9.09) Bosch Power Tools OBJ_BUCH-1067-001.book Page 119 Monday, September 28, 2009 8:35 AM Türkçe | 119 Talaş üfleme tertibat Talaş üfleme tertibatnn 6 hava akm ile kesme hatt talaşlardan arndrlr. Talaş üfleme tertibatnn açlmas: Ahşap ve plastik malzemede büyük talaş kaldrmal işlerde şalteri 6 emme rakoru yönüne itin. Talaş üfleme tertibatnn kapanmas: Metalleri işlerken veya toz emme tertibat bağl iken şalteri 6 testere bçağ yönüne itin. Küçük strok says ile uzun süre çalşlnca elektrikli el aleti fazla snabilir. Bu gibi durumlarda testere bçağn çkarn ve soğumay sağlamak için elektrikli el aletini yaklaşk 3 dakika maksimum strok says ile çalştrn. Çalşrken dikkat edilecek hususlar f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. f Küçük veya ince iş parçalarn işlerken her zaman sağlam bir zemin veya bir kesme istasyonu (Bosch PLS 300) kullann. Malzeme içine dalarak kesme (Baknz: Şekil F) Çalştrma f Şebeke gerilimine dikkat edin! Akm kaynağnn gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmaldr. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalştrlabilir. Açma/kapama Elektrikli el aletini çalştrmak için açma/kapama şalterine 2 basn. Açma/kapama şalterini 2 kilitlemek için şalteri basl tutun ve kilidi 1 sağa veya sola itin. Elektrikli el aletini kapatmak için açma/kapama şalterini 2 brakn. Açma/kapama şalteri 2 kilitli durumda iken şaltere önce basn sonra brakn. Strok says kontrolü Açma/kapama şalteri 2 üzerine uyguladğnz bastrma kuvvetini artrarak veya azaltarak çalşr durumdaki aletin strok saysn kademesiz olarak ayarlayabilirsiniz. Açma/kapama şalteri 2 kilitli iken strok saysn düşürmek mümkün değildir. Gerekli strok says işlenen malzeme ve çalşma koşullarna bağl olup, deneme yolu ile belirlenebilir. Testere bçağn iş parças üzerine oturturken ve alüminyum ile plastikleri keserken düşük strok says tavsiye edilir. Bosch Power Tools f Malzeme içine dalarak kesme sadece ahşap, alçpan ve benzeri yumuşak malzemede yaplmaldr! Malzemeye dalarak kesme için sadece ksa testere bçaklar kullann. Malzeme içine dalarak kesme ancak 0° derecelik gönye açlarnda mümkündür. Elektrikli el aletinin taban levhasnn 5 ön kenarn, testere bçağ 8 iş parçasna değmeden, iş parçasna dayayn ve aleti çalştrn. Strok kontrolü olan elektrikli el aletlerinde maksimum strok saysn seçin. Elektrikli el aletini skca iş parçasna bastrn ve testere bçağnn yavaşça iş parçasna girmesini sağlayn. Taban levhas 5 iş parças üzerine tam olarak oturduktan sonra istediğiniz kesme hatt boyunca kesme yapn. Dairesil kesicili paralellik mesnedi (aksesuar) Dairesel kesicili (aksesuar) paralellik mesnedi ile çalşmak için 19 iş parçasnn kalnlğ en fazla 30 mm olmaldr. “Cut Control” tabann 10 taban levhasndan 5 çkarn. Bunu yapmak için taban parçalarn hafifçe birbirine bastrn ve klavuzdan 15 çkarn. Paralel kesme işleri (Baknz: Şekil G): Tespit vidasn gevşetin 20 ve paralellik mesnedi skalasn klavuz içinden 15 taban levhas içine sürün. İstediğiniz kesme genişliğini taban levhas kenarndaki skala değeri olarak ayarlayn. Tespit vidasn 20 skn. 2 609 003 949 | (28.9.09) OBJ_BUCH-1067-001.book Page 120 Monday, September 28, 2009 8:35 AM 120 | Türkçe Dairesel kesme işleri (Baknz: Şekil H): Kesme hattnda kesilecek daire içine testere bçağnn taklmasna yetecek büyüklükte bir delik açn. Testere bçağnn kesme hattna tam olarak oturmas için bu deliği bir freze veya törpü ile işleyin. Tespit vidasn 20 paralellik mesnedinin öteki tarafna yerleştirin. Paralellik mesnedinin skalasn klavuzdan 15 geçirerek taban levhasna sürün. İş parçasnda kesilecek dairenin ortasnda bir delik açn. Merkezleme ucunu 21 paralellik mesnedinin iç deliğine ve açlan deliğe takn. Taban levhasnda skalaya uygun olarak delik yar çapn ayarlayn. Tespit vidasn 20 skn. Soğutma ve yağlama maddesi Metalleri keserken malzemenin snmas nedeniyle kesme hattna soğutma veya yağlama maddesi sürmelisiniz. Bakm ve servis Bakm ve temizlik f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. f İyi ve güvenli çalşabilmek için elektrikli el aletini ve havalandrma deliklerini daima temiz tutun. Testere bçağ yuvasn düzenli aralklarla temizleyin. Bunu yapmak için testere bçağn çkarn ve aleti hafifçe düz bir zemine vurun. Elektrikli el aleti aşr ölçüde kirlenirse işlev bozukluklar ortaya çkabilir. Bu nedenle çok toz çkaran malzemeyi alttan veya baş üzerinde kesmeyin. f Olağan dş kullanm koşullarnda mümkün olduğu kadar bir emici tertibat kullann. Havalandrma aralklarn sk sk basnçl hava ile temizleyin ve devreye hatal akm koruma şalteri (FI şalteri) bağlayn. Metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Ve bu da elektrikli el aletinin koruyucu izolasyonunu olumsuz yönde etkileyebilir. Klavuz makaraya 7 arada bir yağ damlatn. Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch elektrikli aletleri için yetkili bir serviste yaplmaldr. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Müşteri servisi ve müşteri danşmanlğ Müşteri servisleri ürününüzün onarm ve bakm ile yedek parçalarna ait sorularnz yantlandrr. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müşteri servisi timi satn alacağnz ürünün özellikleri, bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile yedek parçalarna ait sorularnz memnuniyetle yantlandrr. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danşman: +90 (0212) 335 06 66 Müşteri Servis Hatt: +90 (0212) 335 07 52 Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine gönderilmelidir. Sadece AB üyesi ülkeler için: Elektrikli el aletini evsel çöplerin içine atmayn! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayl Avrupa Birliği yönetmeliği ve bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanm merkezlerine gönderilmek zorundadr. Değişiklik haklarmz sakldr. Klavuz makaray 7 düzenli aralklarla kontrol edin. Aşnan klavuz makara yetkili bir Bosch servisinde değiştirilmelidir. 2 609 003 949 | (28.9.09) Bosch Power Tools OBJ_BUCH-1067-001.book Page 121 Monday, September 28, 2009 8:35 AM | 121
