BRUKSANVISNING PST 700 E BOSCH

Tilslutning af stovudsgnning

Sluk for spâneblaeseanordningen, nár stovopsug- ningen er tilsluttet (se „Spâneblaeseanordning").

Til kantnær savning kan fodpladen 5 forskydes bagud.

Sæt en savklinge 8 i.

Spaneblaeseanordning

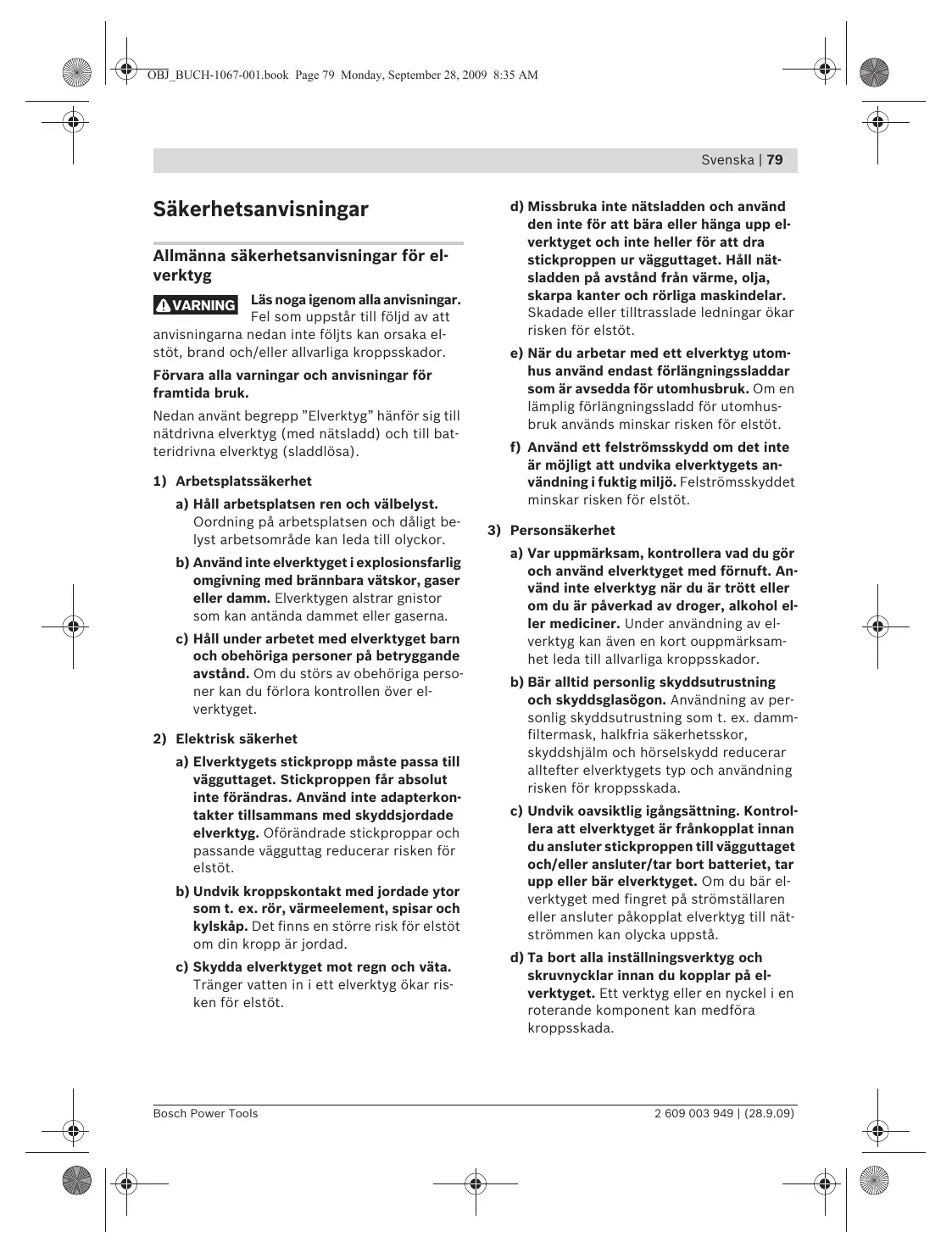

Allmanna sakerhetsanvisningar for elverktyg

A WARNING

Läs nogaigenom alla anvisningar.

Fel som uppstar till foljd av att anvisiningarna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga kroppsskador.

Förvara alla varninger och anvisninger for framtida bruk.

Nedan anvant begrapp "Elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1)Arbetsplatssakerhet

a) Hall arbeitsplatsen ren och välbelyst.
Oordning på arbetsplatsen och dålgigt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.
c) Hall under arbetet med elverktyget barn och obehöriga personer på betryggande avstand. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

2) Elektrisk sakerhet

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vagguttag reducerar risken für elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en större risk För elstöt om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata.

Tränger vatten in i ett elverktyg ökar risken for elstöt.

d) Missbruka inte natsladden och använd den inte for att bärer ellhag upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden på avstand frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
f) Använd ett felströmsskydd om det inte ar möjlgatt undvika elverktygets användning i fuktig miljo. Felströmsskyddet minskar risken for elstöt.

3) Personsakerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg nar du ar trött aller om du ar påverkad av droger, alkohol ell er mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Använding av personlig skyddsutrustning som t. ex. damf-filtermask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och använding risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erler bär elverktyget. Om du bar elverktyget med fingret på strömställaren erler ansluter plokplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du koplar på el-verbkyget. Ett verktyg eller en nyckel i en roterande component kan medforakroppsskada.

80 | Svenska

e) Undvik onormala kroppställingar. Setill att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bär lämpliga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll帽子, kläderna och handskarna på avständ frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till attenna ar ratt monterade och anvands pa korrekt satt. Anvanding av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Überbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in uller ur är farligt och mäste repareras.
c) Dra stickproppen ur vagguttaget och/ell er ta bort batteriet innan inställninger utfors, tillbehörsdelar byts ut uller elverktyget lagras. Denna skyddsåtgård forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oatkomliga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrogna med dess anvandning aller inte latentenna anvisning. Elverktygen ar farlga om de anvands av oerfarna.personer.
e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets Funktioner pa- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Mänga olyckor orsakas av dālgit skötta elverktyg.

f) Hall skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommeninte sà latt i klām och gár lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmönen. Om elverktyget används på ettsatt som det inte är avsett für kan farligasituationer uppsta.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdeler. Detta garanterar att elverktygets sakerhet upprätthälls.

Sakerhetsanvisiningar for sticksagar

Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen)där insatsverktyget kan skada dolda elledninger erller egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elstöt.
Se till att hälla händerna utanfor sagområdet. För inte in handen under arbetsstyetket. Kontakt med sāgbladet medfor risk for personskada.
Elverktyget skara varipaslaget naretdetfors mot arbetsstycket. Risk forbakslaguppstar om insatsverktyget fastnar i arbetsstycket.
Se till att fotplattan 5 ligger sakert an under sagningen. Ett snedställd sāgblad kan brytas ell erorsaka bakslag.
Slarän elverktyget nar arbetsmomentet ar avslutat och dra sagbladet ur sagsnittet forst nar sagbladet har stannat. Därigenom undviksbakslag och elverktyget kan sakertlaggas at sidan.
Anvend endast oskadade, felfria sagblad. Deformerade ell eroskarpa sagblad kan brytas ell orsaka bakslag.
Sagbladet fär inte bromsas after frankopplingen med tryck frän sidan. Sāgbladet kan skadas, brytas ell orsaka bakslag.

Använd lampliga detektorer für att lokalisera dolda forsörnjningsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på foremål aller elstöt.
Sakra arbetsstycket. Ett arbetsstycke som ar fastspant i en upppanningsanordning eler ett skruvstycke halls sakrare an med han den.
Häll arbetsplatsen ren. Materialblandningar ar särskilt farliga. Lättmetalldamm kan brinna och explodera.
Vänta tills elverktyget stannat welt innan du lagger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kon-trollen over elverktyget.
Elverktyget fär inte anvandas med defekt sladd. Berör inte skadad natsladd, dra sladen ur vagguttaget om den skadats under arbetet. Skadade natsladdar ökar risken for elstöt.

Läs noga igenom alla anvisiningar. Fel som uppstar till foljd av att anvisiningarna nedan inte foljts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Sticksågen ar avsedd for att pa fast underlag saga genom och gora urtag i tra, plast, metall, keramikplattor och gummi. Den ar lamplig for raka och bjda snitt med en geringsvinkel upp till 45^ . Beakta rekommendationen av sagblad.

Illustrerade komponente

Numreringen av komponenterna hänvisar till il-lustration av elverktyget pa grafiksida.

1 Låsning av strömställaren Till/Fræn
2 Strömställare Till/Frå
3 Utsugningsslang
4 Utsugningsadapter
5 Fotplatta
6 Strömställare für spanutbläsning
7 Styrruelle
8 Sågblad
9 Fönster for saglinjekontroll "Cut Control"*

10 Sockel for saglinjekontroll "Cut Control"

11 Beröringsskydd
12 Handgrepp (isolerad greppyta)
13 Sågbladsfäste
14 Spjalkningssskydd
15 Styrning for parallellanslaget
16 Styrrullens feste
17 Skruv
18 Skala for geringsvinkel
19 Parallellanslag med cirkelskarare
20 Parallellanslagets lasskruv*
21 Parallellanslagets centereringsspets*
22 Márkning av snittlinje 0^
23 Márkning av snittlinje 45^

• I braksanvisingen avbildat och beskrivet tillbehör ingár inte i standardleveransen. I vårt tillbehörssprogram beskrivs allt tillbehör som finns.

82 | Svenska

Tekniska data

Sticksåg	PST 700 E
Produktnummer	3 603 CA0 0..
Slagtalsreglering	●
Upptagen märkeffekt	W
Avgiven effekt	W
Tomgangsslagtal n0	min-1
Slangängd	mm
max. sägdjup
- i trä	mm
- i aluminium	mm
- i stål (olegerat)	mm
Snittvinkel(vänster/höger) max.	°
Vikt enligtEPTA-Procedure
01/2003	kg
Skyddsklass

Uppgifterna gäller für markspänningar [U] 230/240 V. Vid lög spanning och utforanden i vissaaland kan uppgifterna variera.

Beakta Produktnumret på elverktygets typskylt. Handelsbeteckningarna for enskilda elverktyg kan variera.

Buller-/vibrationsdata

Mātvärdena För ljudnivān annes enligt EN 60745.

Maskinens A-vagda Ijudniva uppnar i typiska fall: Ljudtrycksniva 88 dB(A); Ijudeffektniva 99 dB(A). Onoggrannhet K=3 dB.

Använd hörskyydd!

Totala vibrationsvarden (vektorsumma ur tre riktninger) framtaget enligt EN 60745:

Sågnig i spanskiva: Vibrationsemissionsvärde a_h = 10m / s^2 , Onoggrannhet K = 3m / s^2 Sågnig i plat: Vibrationsemissionsvärde a_h = 11~m / s^2 , Onoggrannhet K = 3m / s^2

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en matmetod som ar standardiserad i EN 60745 och kan användas vid jämforelse av olika elverktyg. Mätmetoden ar även lámplig for preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal och med andra insatsverktyg eller inte underhalits ordentlich kan vibrationsnivan avika. Harvid kan vibrationsbelastningen under arbensperioden oka betydligt.

For en exakt bedömning av vibrationsbelast- ningen bör även de tider beaktas nar elvektyget ar frankopplat eller árgang men inte används. Detta reducerar tydligt vibrationsbelastningen for den totala arbetsperioden.

Bestäm extra sakerhetsåtgärder for att skydda operatoren mot vibrationernas inverkan t.ex.: underhäll av elverktyget och insatsverktygen, att hälla händerna varma, organisation av arbetsforloppen.

Forsakran om overensstammelse

Vi forsakrar harmed under exklusivt ansvar attenna produit som beskrivs i "Tekniska data" overensstammer med foljande normer och normativadokument:EN 60745 enligt bestammelserna idirektiven 2004/108/EG,98/37/EG(till 28.12.2009),2006/42/EG(from 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Insättning och byte av sagblad

Använd skyddshandskar vid montering av sāgblad. Beröring av sāgbladet medfor risk För persorskada.

Val av sagblad

En översikt av rekommenderade sāgblad finns i slutet av denna bruksanvising. Använd endast sāgblad med enkamsskaft (T-skaft) eller med 1/4"-universalsskaft (U-skaft). Sāgbladet skä inte vara langre an vad som behövs für avsett snitt.

Använd ett smalt sagblad För sagning av tvära kurvor.

Sagbladets montering (se bild A1)

Rengör sagbladets skaft innan det skjuts in.

Ett redsmutsats skaft kan inte infästas tillfortlitigt.

Skjut sagbladsfastet 13 uppata pilens riktning. Skjut in sagbladet 8 mot anslaget i sagbladsfastet med tänderna i skärrikting.

Kontroller när sāgbladet laggs i att sāgbladets rygg ligger i spåret på styrrullen 7.

Exakta snitt kan utforas endast om styrrullen 7 ligger vall an, men inte for stramt, mot sagbladsryggen (styrrullen far inte snedboja sagbladet 8). Lossa vid behov skruven 17 och forskjut styrrullens faste 16 sa att styrrullen ligger vall an mot sagbladsryggen. Dra ater fast skruven 17.

Kontrollera att sagbladet sitter fast. Ett lost sagblad kan falla ut och orsaka persorskada.

Sá här tas ságbladet ut (se bild A2)

Skjut sagbladsfastet 13 uppát i pilens riktning och ta bort sagbladet 8.

Spjalkningssskydd (se bild B)

Spjäkningssskyddet 14 (tillbehör) kan Förhindra att ytan rives vid sänging i trä. Spjäkningssskyddet kan endast användas med vissa sāgbladstyper och endast med snittvinkeln 0^ . Fotplattan 5 fär inte vid sänging med spjäkningssskydd ställas in bakat für kantnärä sänging.

Tryck spjalkningssskyddet 14 underifran i fotplattan 5.

Saglinjekontroll "Cut Control" (tillbehör)

Såglinjekontrollen "Cut Control" ger mölighet till exakt styrning av elverktyget langs en såglinje som ritas upp på arbetsstycket. I byggsatsen "Cut Control" ingar fönstret 9 med markning av säglinjen och sockeln 10 För montering av elverktyget.

Fäst "Cut Control" på fotplattan (se bild C)

Klãm fast fönstret for "Cut Control" 9 i hãllaren pa sockeln 10. Tryck sedan ihop sockeln latt och for in den i styrningen 15 pa fotplattan 5 sa att den snapper fast.

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadligt. Beroring erler inanding av dammet kan orsaka allergiska reaktioner och/eller andningsbesvar hos anvandaren eller personer som uppehaller sig i narheten.

Vissa damm fran ek ellb bok anses varacancerogena, specielt d'a forbindelse med tillsamsenfortrabehandling (kromat,trakonserveringsmedel).Endast yrkesman farbearbeta asbesthaltigt material.

• Använd om möjlig dammutsugning.
• Se till att arbetsplatsen ar vãl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Koppla utsugningssslangen 3 (tillbehör) till utsugningsadaptern 4. Anslut utsugningsslangen 3 till en dammsugare (tillbehör). En översikt über anslutning till olika dammsugare finns i slutet avenna bruksanvising.

Koppla från spanutblåsaren när dammutsugning finns ansluten (se "Spanblåsningsfunktion").

Dammsugaren måste vara lámplig für det material som ska bearbetas.

Använd für utsugning av hälsovädligt och cancerframkallande eller torrt damm en special-dammsugare.

84 | Svenska

Drift

Driftsatt

Dra stickproppen ur nätuttaget innan arbeiten utfors på elverktyget.

Inställning av geringsvinkel (se Bilder D-E)

Fotplattan 5 kan vridas for gingssnitt upp till 45^ at hoger erler vander.

Spjalkningssskyddet 14 fär inte användas vid geringsågning.

Lossa skruven 17 och skjut fotplattan 5 likt i riktning mot utsugningsadaptern 4.

Forinstallingavexakt geringsvinkel har fotplattan tillhoger och vänster spärllagenvid 0^ 22,5^ och 45^ .Svang fotplattan 5 med hjalp avskalan18 till onskatlage.Andra geringsvinklarkan stallas in med hjalp av en geotriangel.

Skjut därefter fotplattan 5 till anslaget i riktning mot sagbladet 8.

Flytta fästet 16 sà att styrullen 7 ligger an mot sāgbladets rygg. Exakta snitt ar endast möjliga om styrullen ligger tätt mot sāgbladets rygg.

Skruva fast skruven 17 pà nytt.

Saglinjekontroll vid geringssnitt

För sāglinjekontrollen finns på fönstret für "Cut Control" 9 en markering 22 För vinkelrata snitt med 0^ och en markering 23 För geringsnitt Åt höger eller vänster med 45^ ,enlig skalan 18.

En snittmarkering for geringsvinklar mellan 0^ och 45^ kan markas ut proportionellt. Använd en icede permanent markning och gör en tillaggsmärkning på fönstret for "Cut Control" 9. Markningen kan sedan latt avlagsnas.

Det ar bast att gora en provsagning for arbets-stycken som kraver exakta matt.

Fotplattans forskjutning (se bild D)

För kantnära ságning kan fotplattan 5 skjutas bakät.

Lossa skruven 17 och skjut fotplattan 5 till anslaget i riktning mot utsugningsadaptern 4.

Flytta fästet 16 sà att styrullen 7 ligger an mot sāgbladets rygg. Exakta snitt ar endast möjliga om styrullen ligger tätt mot sāgbladets rygg.

Skruva fast skruven 17 pnytt.

Sågning med förskjuten fotplatta 5 ar möjl endast med en geringsvinkel på 0^ . När saglinjekontrollen "Cut Control" används med sockel 10 ar det inte nödvändigt att använda parallellanslag med cirkelskärare 19 (tillbehör) och inte heller spjälkningssskydd 14.

Spanbläsningsfunktion

Med luftströmmen franSpanishlagen 6 kan snittlinjen blasas ren fran span.

Aktivera spanblåsningen: Skjut För arbeten med hög spanavskiljning i trä, plast o. dyl. omkopplaren 6 i riktning mot utsugnings-adaptern.

Koppla bort spanblåsningen: Skjut vid arbeten i metall och vid ansluten dammutsugning omkopplaren 6 i riktning mot sagklingan.

Driftstart

Beakta natspänningen! Kontrollera att strömköllans spanning überensätmer med uppgifterna på elverktygets typskylt. Elverktyg Märka med 230 V kan även anslutas till 220 V.

In- och urkoppling

For inkoppling av elverktyget tryck på strömstälare Till/Från 2.

For lásning av strömställaren Till/Fræn 2hall strömställaren intryckt och skjut lásningen 1 at hóger eller vänster.

För frankoppling av elverktyget släpp stromställare Till/Frän 2. Vid latent stromställare Till/Frän 2 tryck Först in och släpp sedan upp stromställaren.

Slagtalsreglering

Genom att öka eller minska trycket på strömställaren Till/Från 2 kan slagtalet regleras steglös nar elverktyget ar pâslaget.

Vid last strömställare Till/Fræn 2 ær en sänkning av slagtalet inte mögil.

Lampligt slagtal beror pa material och arbetsforhallande. Prova fram den basta inställningen genom practiska forsk.

En sänkning av slagtalet rekommenderas nar sagbladet laggs an mot arbetsstycke liksom vid sagning i plast och aluminium.

Vid langtidssagning med lagt slagtal kan elverktyget bli mycket varmt. Ta bort sagbladet och lat elverktyget for avkylning gca 3 minuter pa hogsta slagtal.

Arbetsanvisiningar

Dra stickproppen ur nätuttaget innan arbeiten utförs på elverktyget.
Användettstabilitunderlagvidbearbetning avsmäller tunnaarbetsyckeneller ensagstation(BoschPLS300).

Insagning (se bild F)

Det ar endast tillatet att anecdinsagning imjuka material sasom tra, gipskartong etc.

Använd endast kort sāgblad vid insägning. Insägn-ing ér endast möjlig med geringsvinkel 0^ .

Placera elverktyget med fotplattans 5 framre kant pa arbetsstycket sa att sagbladet 8 inte beror arbetsstyscket och koppla pa. P a elverktyg med slagtalsreglage valj hogsta slagtal. Tryck elverktyget kraftigt mot arbetsstyscket och kor langsamt ned sagbladet i arbetsstyscket.

När fotplattan 5 ligger an med hela ytan mot ar-betsstycket kan sängingen fortssätta langs öns-kad snittlinje.

Parallellanslag med cirkelskarare (tillbehör)

Vid arbete med parallellanslag med cirkelskärare 19 (tillbehör) fär arbetsstychets tjocklek uppgä till högst 30~mm .

Ta bort sockeln for "Cut Control" 10 fran fotplattan 5. Tryck ihop sockeln latt och ta ut den ur styrningen 15.

Parallellsnitt (se bild G): Lossa lasskruven 20 och skjut in parallellanslagets skala genom styrningen 15 i fotplattan. Ställ in önskad snittbredd som skalvarde vid innerkanten av fotplattan. Skruva fast lasskruven 20.

Cirkelsnitt (se bild H): Borra ett hal som ar till-räckligt stort for att sticka ned sāgbladet vid snittlinjen innanfor den cirkel som sāgas. Bearbeta hålet med en fräs eller fil sä att sāgbladet ligger an mot snittlinjen Ställ in lasskruven 20 pa andra sidan av parallellanslaget. Skjut parallellanslagets skala genom styrningen 15 i fotplattan. Borra ett hal i arbetsstycket i mitten av urtaget. Skjut centeringsspets 21 genom den inre öppningen på parallellanslaget och i det forborrade hålet. Ställ in radien som skalvarde mot den inre kanten av fotplattan. Dra fast lasskruven 20.

Kyl- och smörjmedel

Använd kyl- resp. smörjmedel langs snittlinjen vid sagning i metall på grund av materialets upp-värmning.

86 | Svenska

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur nätuttaget innan arbeiten utfors på elverktyget.
Häll elverktyget och dess ventilationsöpp- ningar rena for bra och sakert arbete.

Rengör sāgbladsinfästningen regelbundet. Ta sāgbladet ur elverktyget och knacka elverktyget latt mot en jämnyta.

En kraftig nedsmutsning av elverktyget kan orsaka Funktionstörninger. Undvik dārfor att sāga i kraftigt dammbildande material underifran aller uppät over huvudet.

Använd under extrema betingelser om mög-ligt en utsugningsanlaggning. I dylika fall ske ventilationsöppningarna renblåsas ofta och ett felströmsskydd (FI) forkopplas. Vid bearbetning av metall kan damm samlas i el-verbtygets inre. Elverktygets skyddsolering kan fösämras.

Smörj styrrullen 7 d' och d' med nagra droppar olja.

Kontrollera styrrullen 7 regelbundet. Om styrrullen ar sliten maste den bytas ut vid en auktorisarad Bosch serviceverkstad.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg.

Angé alltid vid Förfrånginar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdilar. Sprängskissar och informationer om reservdilar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjalper garna nar det galler fragor betraffande kop, anvandning och installng avprodukter och tillbehör.

Svenska

Elverktyg, tillbehör och Förpackning ska omhändertas på miljövänligt satt für atervinning.

Endast for EU-länder:

Släng inte elverktyg i hushållsav-fall!

Enligt europeiska direktivet

2002/96/EG for kasserade elek

triska och elektroniska apparater

och dess modifiering till nationell

ratt maste obrukbara elverktyg omhandertas separat och pa miljovänligt satt lamnas in for atervinning.

Ändringar forbehalles.

Sett inn ett sagblad 8.

Sett inn ett sagblad 8.

Løsne skruen 17 og skyv fotplaten 5 frem til an-slaget i retning av avsugstussen 4.

Forskyv holderen 16 sik at forigrsrullen 7 ligger mot sagbladryggen. Presise snitt er kun mulig hvis forigrsrullen ligger tett mot sagbladryggen.
