| Marka | BOSCH |
| Model | PST 800 PEL |
| Ürün Türü | Dekupaj testeresi |
| Nominal çekilen güç | 620 W |
| Faydalı güç | 340 W |
| Boşta strok sayısı | 500 – 3100 dev/dk |
| Strok | 23 mm |
| Maksimum kesme derinliği (ahşap) | 80 mm |
| Maksimum kesme derinliği (alüminyum) | 15 mm |
| Maksimum kesme derinliği (alaşımsız çelik) | 6 mm |
| Maksimum gönye açısı | 45° |
| Ağırlık (EPTA 01/2003 standardına göre) | 2,1 kg |
| Koruma sınıfı | II |
| Sarkaç hareketi | 4 ayarlanabilir pozisyon |
| Kesim hızı ön seçimi | Evet, tekerlekle (6 kademe) |
| Entegre lazer modülü | Evet, sınıf 2 (650 nm, < 1 mW) |
| Bıçak değiştirme sistemi | SDS, aletsiz |
| Emme bağlantısı | Evet, 35 mm çaplı boru |
| Kıymık önleyici | Aksesuar mevcut |
| Kayma pabucu | Hayır (sadece PST 900 PEL modelinde) |
| Besleme | Şebeke, 230 V / 240 V |
| Lazer pilleri | 3 x 1,5 V LR44 |
| Bakım ve temizlik | Havalandırma kanallarını temizleyin, makaralı bıçak kılavuzunu yağlayın, lazer pillerini değiştirin |
| Yedek parçalar ve onarılabilirlik | Bosch yetkili servis tarafından onarım, yedek parçalar www.bosch-pt.com adresinde mevcuttur |
Sık sorulan sorular - PST 800 PEL BOSCH
Kullanıcıların soruları hakkında PST 800 PEL BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Dekupaj testere PDF formatında ücretsiz! Kılavuzunuzu bulun PST 800 PEL - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PST 800 PEL markasının BOSCH.
KULLANIM KILAVUZU PST 800 PEL BOSCH
tr Orijinal işletme talimatı
Elektrikli El Aletleri İçin Genel Uyarı Talimatı
!UYARI
Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.
Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şbeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.
1) Çalışma yeri güvenliği
a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir.
b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.
2) Elektrik Güvenliği
a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
c) Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.
d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.
3) Kişilerin Güvenliği
a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el ale-tinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koru-yucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azalttır.
c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fişi prize sokarsanız kazalara neden olabilirsiniz.
d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
4) Elektrikli el aletlerinin özenle kullanımı ve bakımı
a) Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
d) Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Dene-yimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadık-
larını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.
f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.
Dekupaj testereleri için güvenlik talimatı
Alet ucunun görüneyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamagından tutun. Gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarını da elektrik akımına maruz bırakabilir ve elektrik çarpmasına neden olabilir.
▶ Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını alttan kavramayın. Testere bıçağı ile temas yaralanmalara neden olabilir.
▶ Aleti daima çalışır durumda iş parçasına temas ettirin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir.
▶ Kesme yaparken taban levhasının 7 yerine sağlam biçimde oturmasına dikkat edin.
Açılandırılan bir testere bıçağı kırılabilir veya geri tepme kuvveti oluşturabilir.
▶ İşiniz bittikten sonra aleti kapatın ve testere biçağı tam olarak durduktan sonra kesme yerinden çıkarın. Bu yolla geri tepme kuvvetinin oluşmasını engellersiniz ve aleti güvenli bir biçimde elinizden bırakabilirsiniz.
▶ Sadece hasar görmemiş, kusursuz testere bıçakları kullanın. Eğilmiş veya körelmiş testere bıçakları kırılabilir veya geri tepme kuvvetlerine neden olabilir.
▶ Aleti kapattıktan sonra testere biçagını yan taraftan bastırarak frenlemeyin. Testere biçagı hasar görebilir, kırılabilir veya bir geri tepme kuvveti oluşabilir.
Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın.
Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir.
▶ İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.
▶ Çalışma yerinizi daima temiz tutun.
Malzeme karışımları özellikle tehlikelidir.
Hafif metal tozları yanabilir veya patlayabilir.
▶ Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.
Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı koblolar elektrik çarpma tehlikesini artırır.
Lazerli aletler için güvenlik talimatı (PST 800 PEL/PST 900 PEL)
Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir.
Elektrikli el aleti üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin.
Bu elektrikli el aleti İngilizce uyarı etiketi ile teslim edilir (Grafik sayfasındaki elektrikli el aleti şeklinin üzerindei 20 numara ile gösterilmektedir).
- İlk kullanımdan önce İngilizce uyarı etiketinin üzerine cihazla birlikte teslim edilen kendi dilinizdeki uyarı etiketini yapıştırın.
▶ Lazer ışınına başkalarına veya hayvanlara doğrultmayın ve kendiniz de lazer ışınına bakmayın. Bu elektrikli el aleti EN 60825-1 uyarınca lazer sınıfı 2'ye giren lazer ışını üretir. Bu ışın başkalarının gözünü kamaştırabilir.
▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
▶ Çocukların denetiminiz dışında elektrikli el aletini kullanmalarına izin vermeyin. Çocuklar istemeden başkalarının gözlerini kamaştırabilirler.
Elektrikli el aletini sabit olarak kullanacaksanız veya bir iş parçasını alttan kesecekse-niz elektrikli el aletinden lazer modülünü alın. Bu çalışmalar sırasında lazer ışını gözlerinizi alabilir.
Fonksiyon tanımı
Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Usulüne uygun kullanım
Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, seramik levha ve lastik malzemede kesme ve içten kesme işleri için geliştirilmiştir. Bu alet aynı zamanda düz kesme işleri ve 45°’ye kadar gönyeli kesme işlerine de uygundur. Testere bıçağı tavsiyelerine uyun.
Gürültü/Titreşim bilgisi
| PST 700 PE | PST 800 PEL | PST 900 PEL | ||
| Ölçüm değerleri EN 60745'e göre tespit edilmiştir. | ||||
| Aletin A-Değerlendirmeli gürültü seviyesi tipik olarak | ||||
| Ses basıncı seviyesi | dB(A) | 85 | 85 | 85 |
| Gürültü emisyonu | dB(A) | 96 | 96 | 96 |
| Tolerans K= | dB | 3 | 3 | 3 |
| Koruyucu kulaklık kullanın! | ||||
| Toplam titreşim değeri (üç yönün vektör toplamı) EN 60745'e göre tespit edilmiştir: | ||||
| Ahşapta kesme: | ||||
| Titreşim emisyon değeri a_h | m/s^2 | 8,5 | 9,5 | 7 |
| Tolerans K | m/s^2 | <2,5 | <2,5 | <2,5 |
| Çelik sacta kesme: | ||||
| Titreşim emisyon değeri a_h | m/s^2 | 8 | 5,5 | 5 |
| Tolerans K | m/s^2 | <2,5 | <2,5 | <2,5 |
Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.
Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.
Teknik veriler
| Dekupaj testeresi | PST 700 PE | PST 800 PEL | PST 900 PEL | |
| Ürün kodu | 3 603 C51 1.. | 3 603 C52 1.. | 3 603 C53 1.. | |
| Lazer modülü | - | ● | ● | |
| Strok sayısı kontrolü | ● | - | - | |
| Strok sayısı ön seçimi | - | ● | ● | |
| Pandül hareket | ● | ● | ● | |
| Giriş gücü | W | 600 | 620 | 650 |
| Çıkış gücü | W | 330 | 340 | 360 |
| Boştaki strok sayısı n_0 | strok/dak | 500–3100 | 500–3100 | 500–3100 |
| Strok | mm | 23 | 23 | 23 |
| maks. kesme derinliği | ||||
| - Ahşapta | mm | 70 | 80 | 90 |
| - Alüminyumda | mm | 12 | 15 | 20 |
| - Çelikte (alaşımsız) | mm | 5 | 6 | 10 |
| Kesme açısı (sol/sağ) maks. | ° | 45 | 45 | 45 |
| Ağırlığı EPTA-Procedure 01/2003’e göre | kg | 2,1 | 2,1 | 2,2 |
| Koruma sınıfı | ☐/II | ☐/II | ☐/II | |
Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.
Lazer modülü (PST 800 PEL/PST 900 PEL)
| Lazer sınıfı | 2 | |
| Lazer tipi | nm | 650 |
| mW | <1 | |
| İşletme ve saklama sıcaklığı | °C | 0...+40 |
| Bataryalar | 3 x 1,5 V (LR44) |

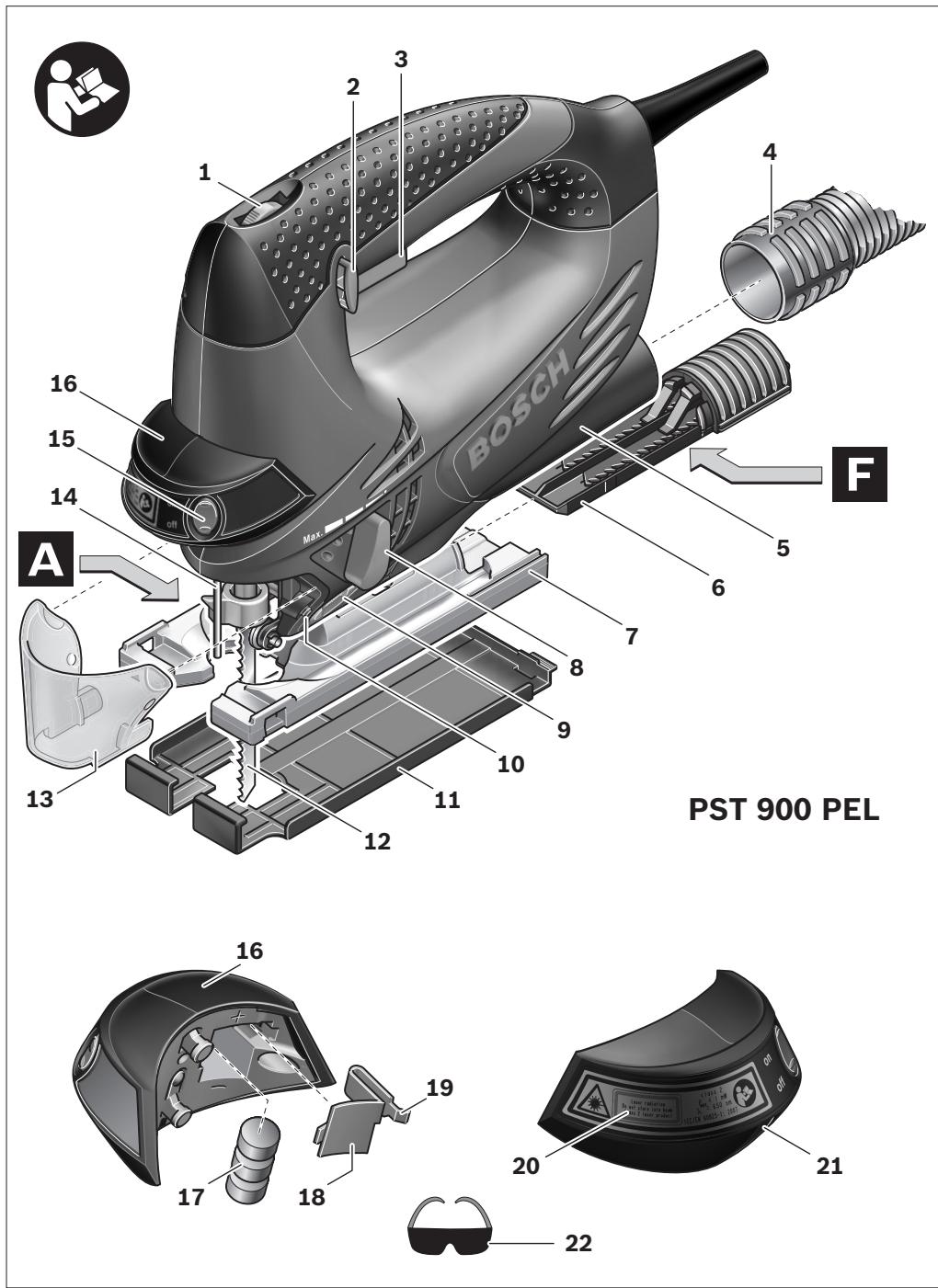

Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.
1 Strok sayısı ön seçimi ayar düğmesi (PST 800 PEL/PST 900 PEL)
2 Açma/kapama şalterinin kilitlenmesi
3 Açma/kapama şalteri
4 Emme hortumu*
5 Emme rakoru

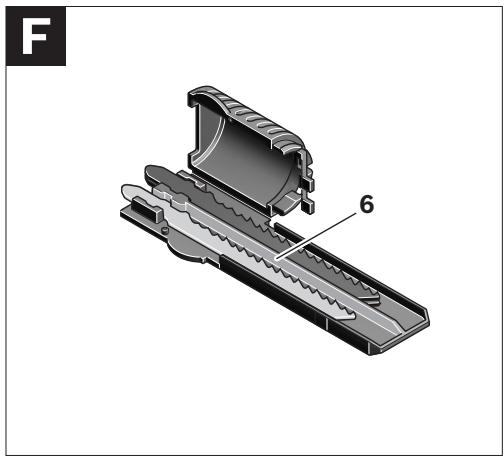

6 Testere bıçağı gözü
7 Taban levhası
8 Pandül hareket ayar kolu
9 Talaş üfleme tertibatı şalteri
10 Koruyucu kapak kovanı tırnağı
11 Kayıcı pabuç (PST 900 PEL)
12 Testere bıçağı*
13 Emme kapağı*
14 Temas emniyeti
15 Lazerk çizgisi açma/kapama şalteri (PST 800 PEL/PST 900 PEL)
16 Lazer modülü (PST 800 PEL/PST 900 PEL)
17 Bataryalar (PST 800 PEL/PST 900 PEL)
18 Batarya gözü kapağı (PST 800 PEL/PST 900 PEL)
19 Batarya gözü kapak kilidi (PST 800 PEL/PST 900 PEL)
20 Lazer uyarı etiketi
(PST 800 PEL/PST 900 PEL)
21 Lazer işını çıkış deliği (PST 800 PEL/PST 900 PEL)
22 Lazer gözlüğü*
23 Strok kolu
24 Testere bıçağı boşa alma için SDS-Kolu
25 Kılavuz makara

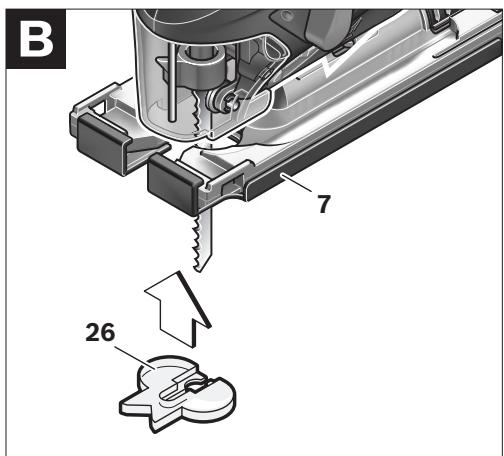

26 Talaş emniyeti*

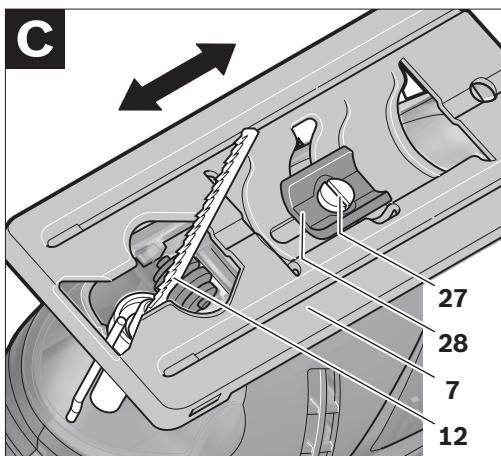

27 Vida (PST 700 PE/PST 800 PEL)
28 Taban levhası tutucusu (PST 700 PE/PST 800 PEL)

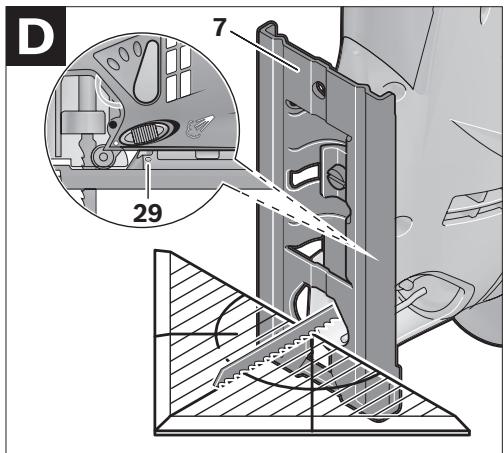

29 Skala gönye açısı

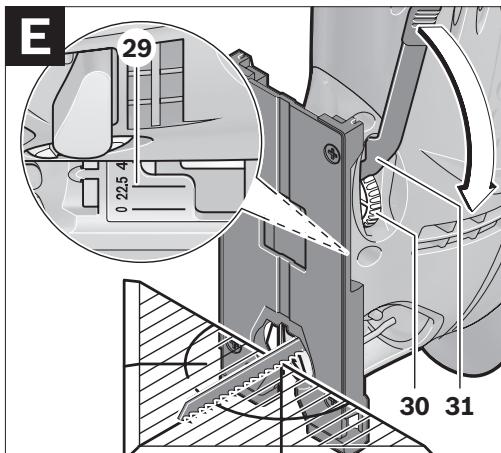

30 Taban levhası ön gerilimi ayar düğmesi (PST 900 PEL)
31 Taban levhası germe kolu (PST 900 PEL)

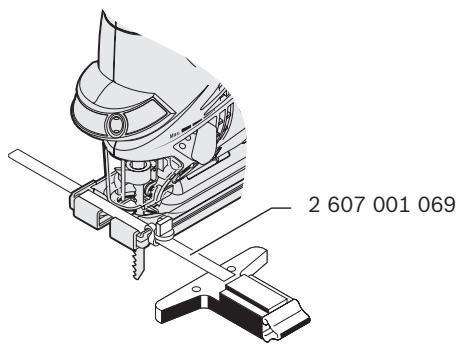

32 Paralellik mesnedi kılavuzu
33 Paralellik mesnedi tespit vidası*
34 Dairesel kesicili paralellik mesnedi*
35 Paralellik mesnedi merkezleme ucu*
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
Uygunluk beyanı CE
PST 700 PE: Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelikle hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 60745 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz.
PST 800 PEL/PST 900 PEL: Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelikle hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 60745, EN 60825-1 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz.
Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
Testere bıçağının takılması/değiştirilmesi
▶ Testere bıçağını takarken koruyucu eldiven kullanın. Testere bıçağına temas yaralan-malara neden olabilir.
Testere bıçağının seçilmesi
Tavsiye edilen testere bıçaklarının genel görünüşünü bu talimatın sonunda bulabilirsiniz. Sadece tek tırnaklı şaftlı (T-Şaftlı) testere bıçakları takın. Testere bıçağı öngörülen kesim için gerekli olandan daha uzun olmamalıdır.
Dar kavisli kesme işlerinde ince testere bıçakları kullanın.

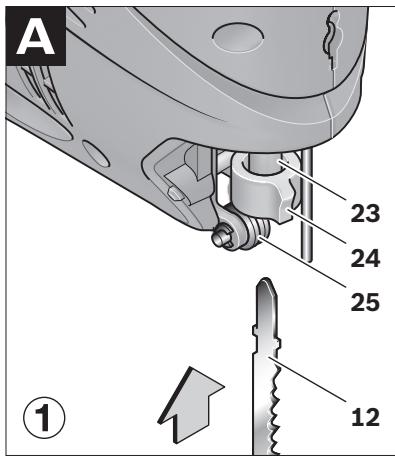

Testere bıçağının takılması (Bakınız: Şekil A1)
Gerekiyorsa koruyucu kapağı 13 çıkarın (Bakınız: “Koruyucu kapak”).
Testere bıçağını 12 dişler kesme yönünü gösterecek biçimde strok koluna 23 itin. SDS-Kolu 24 otomatik olarak geri gider ve testere bıçağı kilitlenir. Kolu 24 elinizle arkaya itmeyin, böyle yaparsanız elektrikli el aletine zarar verebilirsiniz.
Testere bıçağını takarken testere bıçağı sırtının kılavuz makaranın 25 oluğuna oturmasına dikkat edin.
▶ Testere bıçağının yerine sıkıca oturup oturmadığını kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve sizi yaralayabilir.

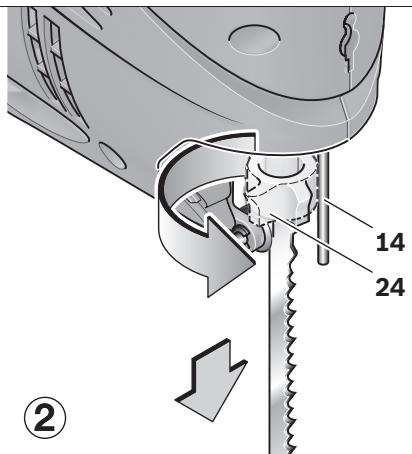

Testere bıçağının çıkarılması (Bakınız: Şekil A2)
Testere bıçağını aletten dışarı attırken aleti öyle tutun ki, hiç kimse veya bir hayvan dışarı atılan testere bıçağı tarafından yaralanmasın.
SDS-Kolunu 24 temastan koruma 14 parçası yönünde öne doğru çevirin. Testere bicağı gevşer ve dışarı atılır.
Toz ve talaş emme
Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak allerjik reaksiyonlara ve/veya kullanıcıının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.
- Eğer mümkünse mutlaka toz emme donanımı kullanın.
- Çalışma yerinizi iyi bir biçimde havalandırın.
- P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.
İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.
Koruyucu kapak
Koruyucu kapağı 13 takın, elektrikli el aletinizi bir toz emme tertibatına bağlamadan önce.
Koruyucu kapağı ön taraftan öyle takın ki, kapağın olukları gövdenin tırnaklarını 10 kavrasın.
Toz emme olmadan çalışırken ve gönyeli kesme işlerinde koruyucu kapağı çıkarın. Bunu yapmak için koruyucu kapağı hafifçe ayırın ve önden çekerek çıkarın.
Toz emme tertibatının bağlanması
Bir emme hortumunu 4 (aksesuar) emme rakoruna 5 takın. Emme hortumunu 4 bir elektrik süpürgesine (aksesuar) bağlayın. Çeşitli elektrik süpürgelerine bağlantıın genel görünüşünü bu talimatın sonunda bulabilirsiniz.
Toz emme tertibatını bağlayınca talaş üfleme tertibatını kapatın (Bakınız: “Talaş üfleme tertibatı”).
Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.
Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.
Lazer modülü (PST 800 PEL/PST 900 PEL)
Lazer modülü bataryalarının takılması/değiştirilmesi
İlk kullanımdan önce teslim edilen bataryaları 17 lazer modülüne 16 yerleştirin.
Batarya gözü kapağını 18 açmak için kilidi 19 çekin ve kapağı alın. Bataryaları yerleştirin. Bataryaları yerleştirirken batarya gözü üzerindeki şekilde gösterilen doğru kutuplamaya dikkat edin.
Her zaman üç bataryayı 17 birden yenileyin. Daima aynı tip ve aynı kapasitede bataryalar LR44 kullanın.
Lazer modülünün takılması/çıkarılması
Lazer modülünü 16 iç taraftaki tırnaklar elektrikli el aletinin gövdesindeki olukları kavrayacak biçimde takın ve modülü sonuna kadar aşağı itin.
Lazer modülünü çıkarmak için modülü yukarı itin ve elektrikli el aletinin gövdesinden çıkarın.
Elektrikli el aletini sabit olarak kullanacaksanız veya bir iş parçasını alttan kesecekseniz elektrikli el aletinden lazer modülünü alın. Bu çalışmalar sırasında lazer ışını gözlerinizi alabilir.
Talaş emniyeti (Bakınız: Şekil B)
Talaş emniyeti 26 (aksesuar) ahşap malzemede kesme yaparken üst yüzeyin yırtılmasını önler. Talaş emniyeti sadece belirli testere biçağı tiplerinde ve sadece 0°’dereceli gönyeli kesmelerde kullanılabilir. Taban levhası 7 talaş emniyeti ile çalışılırken kenara yakın kesme için arkaya getirilmemelidir.
Talaş emniyetini 26 aşağıdaki taban levhasına 7 bastırın.
PST 900 PEL: Kayıcı pabuç 11 kullanılırken talaş emniyeti 26 taban levhasına 7 değil, kayıcı pabuca takılmalıdır.
Kayıcı pabuç (PST 900 PEL)
Hassas yüzeyleri işlerken, yüzeyin çizilmemesi için kayıcı pabucu 11 taban levhasına 7 yerleştirebilirsiniz.
Kayıcı pabucu 11 yerleştirmek için ön taraftan taban levhasına 7 takın, arkadan yukarı bastırın ve kilitlenmesini sağlayın.
işletim
İşletim türleri
Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
Pandül hareketin ayarlanması
Dört kademe halinde ayarlanabilin pandül hareket, kesme hızının, kesme performansının ve kesim profilinin işlenen malzemeye optimum biçimde uyarlanması sağlar.
Ayar kolu 8 ile pandül hareketi çalışırken de ayarlayabilirsiniz.
Pandül hareket yok Küçük pandül hareket Orta pandül hareket Büyük pandül hareket
Yapılan işe uygun optimum pandül hareket kademesi deneyerek bulunur. Burada şu tavsiyer geçerlidir:
- Kesme kenarının ne kadar ince ve temiz olmasını istiyorsanız, pandül hareket kademesini o kadar küçük seçin veya pandül hareketi kapatın.
- İnce malzemeleri işlerken (örneğin saçları) pandül hareketi kapatın.
- Sert malzemelerde (örneğin çelikte) küçük pandül hareketle çalışın.
- Yumuşak malzemelerde ve ahşabı elyaf yönünde keserken maksimum pandül hareket kademesi ile çalışabilirsiniz.
Gönye açısının ayarlanması
Taban levhası 7 45°’derecelik gönye açılarına kadar sağa veya sola hareket ettirilebilir.
Koruyucu kapağı 13 alın (Bakınız: “Koruyucu kapak”) ve testere bıçağı deposunu 6 taban levhasından 7 çekin.
PST 700 PE/PST 800 PEL
(Bakınız: Şekiller C–D):
- Vidayı 27 gevşetin ve taban levhasını 7 hafifçe emme rakoru 5 yönüne itin.
- Gönye açısının hassas biçimde ayarlanabilmesi için taban levhasının 0°, 22,5° ve 45° derecede kilitleme noktaları vardır. Taban levhasını 7 skalaya uygun olarak 29 istediğiniz pozisyona hareket ettirin. Diğer gönye açıları bir açölçer yardımı ile ayarlanabilir.
- Daha sonra taban levhasını 7 testere biçağı 12 yönünde sonuna kadar itin.
- Vidayı 27 tekrar sıkın.
PST 900 PEL (Bakınız: Şekil E):
- Taban levhası germe kolunu 31 açın ve taban levhasını 7 hafifçe emme rakoru yönüne 5 itin.
- Gönye açısından hassas biçimde ayarlanabilmesi için taban levhasının 0°, 22,5° ve 45° derecede kilitleme noktaları vardır. Taban levhasını 7 skalaya uygun olarak 29 istediğiniz pozisyona hareket ettirin. Diğer gönye açıları bir açılçer yardımı ile ayarlanabilir.
- Daha sonra taban levhasını 7 testere biçağı 12 yönünde sonuna kadar itin.
- Taban levhasını ayarlanan pozisyonda kilitlemek için germe kolunu 31 kapatın.
Koruyucu kapak 13 talaş emniyeti 26 gönyeli kesme işlerinde takılamaz.
Taban levhası konumunun ayarlanması
Kenara yakın kesme işleri için taban levhası 7 arkaya getirilebilir.
Testere bıçağı deposunu 6 taban levhasından 7 çekin.
PST 800 PEL/PST 900 PEL: Gerekiyorsa lazer modülünü 16 çıkarın.
PST 700 PE/PST 800 PEL (Bakınız: Şekil C):
- Vidayı 27 gevşetin ve taban levhasını 7 emme rakoru 5 yönünde sonuna kadar itin.
- Vidayı 27 tekrar sıkın.
PST 900 PEL (Bakınız: Şekil E):
- Tabah levhası germe kolunu 31 açın ve taban levhasını 7 sonuna kadar emme rakoru 5 yönüne itin.
- Taban levhasını ayarlanan pozisyonda kilitlemek için germe kolunu 31 kapatın.
Konumu değiştirilmiş taban levhası 7 ile kesme ancak 0° gönye açılarında mümkündür. Ayrıca dairesel kesicili (aksesuar) paralellik mesnedi 34 ve talaş emniyeti 26 kullanılmamalıdır.
Taban levhası ön geriliminin değiştirilmesi (PST 900 PEL)
Ayar düğmesi 30 ile taban levhası germe kolunun 31 ön gerilimi değiştirilebilir.
Kol kapandıktan sonra taban levhası 7 sıkıl- mazsa, germe kolunu açın ve ayar düğmesini “+” yönüne çevirin.
Germe kolu açıldıktan sonra taban levhasının konumu değiştirilemiyorsa veya zor değiştiriliyorsa, ayar düğmesini “-” yönüne çevirin.
Talaş üfleme tertibatı
Talaş üfleme tertibatının 9 hava akımı ile kesme hattı talaşlardan arındırılır.
Talaş üfleme tertibatının açılması: Ahşap ve plastik malzemede büyük talaş kaldırmalı işlerde şalteri 9 emme rakoru yönüne itin.
Talaş üfleme tertibatının kapanması: Metalleri işlerken veya toz emme tertibatı bağlı iken şalteri 9 testere bıçağı yönüne itin.
Elektrikli el aletinin çalıştırılması
▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.
Açma/kapama
Elektrikli el aletini çalıştırmak için açma/kapama şalterine 3 basın.
Açma/kapama şalterini 3 kilitlemek için şalteri basılı tutun ve kilidi 2 sağa veya sola itin.
Elektrikli el aletini kapatmak için açma/kapama şalterini 3 bırakın. Açma/kapama şalteri 3 kilitli durumda iken şaltere önce basın sonra bırakın.
Küçük strok sayısı ile uzun süre çalışıldığında elektrikli el aleti aşırı ölçüde ısınabilir. Bu gibi durumlarda testere bıçağını çıkarın ve elektrikli el aletini soğutmak üzere maksimum strok sayısı ile yaklaşık 3 dakika çalıştırın.
Strok sayısının kontrolü/önceden seçilmesi
PST 700 PE: Açma/kapama şalteri 3 üzerine uyguladığınız bastırma kuvvetini artırarak veya azaltarak çalışır durumdaki aletin strok sayısını kademesiz olarak ayarlayabilirsiniz.
Açma/kapama şalteri 3 kilitli iken strok sayısını düşürmek mümkün değildir.
PST 800 PEL/PST 900 PEL: Strok sayısı ön seçim düğmesi 1 ile strok sayısını önceden seçerek ayarlayabilir ve işletim sırasında da değiştirebilirsiniz.
1-2: Düşük strok sayısı
3–4: Orta strok sayısı
5–6: Yüksek strok sayısı
Gerekli strok sayısı işlenen malzeme ve çalışma koşullarına bağlı olup, deneme yolu ile belirlenebilir.
Testere bıçağını iş parçası üzerine oturturken ve alüminyum ile plastikleri keserken düşük strok sayısı tavsiye edilir.
Lazer modülünün işletme alınması (PST 800 PEL/PST 900 PEL)
▶ Lazer ışınıni kişilere ve hayvanlara doğrult-mayın ve uzak mesafeden de olsa lazer ışınına bakmayın.
Lazeri açmak için şalterin 15 üst kısmına (“on”) basın.
Lazeri kapatmak için şalterin 15 altına (“off”) basın.
▶ Her kullanımdan sonra lazeri hemen kapatın. Lazer modülü ile çalışırken (ayrı veya takılı) lazer ışını gözlerinizi alabilir.
Elektrikli el aletini sabit olarak kullanacaksanız veya bir iş parçasını alttan kesecekseniz elektrikli el aletinden lazer modülünü alın. Bu çalışmalar sırasında lazer ışını gözlerinizi alabilir.
Yaklaşık 10 dakikalık işletim süresinden sonra lazer otomatik olarak kapanır.
Çalışırken dikkat edilecek hususlar
Küçük veya ince iş parçalarını işlerken daima sağlam bir taban beslemesi veya kesme masası (aksesuar) kullanın.
Lazer modülü (PST 800 PEL/PST 900 PEL)
işaretlenmiş bir kesme hattı boyunca kesme yapmak istiyorsanız lazer modülünü 16 takmanızı tavsiye ederiz. Lazer modülünü elektrikli el aletine yerleştirin (bakınız: “Lazer modülünün takılması/çıkarılması”) ve lazer çizgisi ile keserken işaretlenmiş bulunan kesme hattını izleyin.
Elverişsiz koşullarda kesme yaparken (örneğin şiddetli güneş ışığı altında) lazer gözlüğü 22 (aksesuar) kullanarak lazer hattının görünüşünü iyileştirebilirsiniz.
▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
Testere bıçağı gözü (Bakınız: Şekil F)
Testere bıçağı yuvasında 6 110 mm uzunluğa kadar olan sekiz testere bıçağı saklayabilirsiniz. Tek kam şaftlı (T şaftlı) testere bıçaklarını testere bıçağı yuvasında kendileri için öngörülen oluşa yerleştirin. Dört testere bıçağı üst üste yerleştirilebilir.
Testere bıçağı gözünü kapatın ve taban levhasına 7 oluğuna sonuna kadar itin.
Malzeme içine dalarak kesme (Bakınız: Şekil G-H)
▶ Malzeme içine dalarak kesme sadece ahşap, alçıpan ve benzeri yumuşak malzemede yapılmalıdır!
Malzemeye dalarak kesme için sadece kısa testere bıçakları kullanın. Malzeme içine dalarak kesme ancak 0° derecelik gönye açılarında mümkündür.
Elektrikli el aletinin taban levhasının 7 ön kenarını, testere bıçağı 12 iş parçasına değmeden, iş parçasına dayayın ve aleti çalıştırın. Strok kontrolü olan elektrikli el aletlerinde maksimum strok sayısını seçin. Elektrikli el aletini sıkıca iş parçasına bastırın ve testere bıçağının yavaşça iş parçasına girmesini sağlayın.
Taban levhası 7 iş parçası üzerine tam olarak oturduktan sonra istediğiniz kesme hattı boyunca kesme yapın.
Dairesil kesicili paralellik mesnedi (aksesuar)
Dairesel kesicili (aksesuar) paralellik mesnedi ile çalışmak için 34 iş parçasının kalınlığı en fazla 30 mm olmalıdır.
Paralel kesme işleri (Bakınız: Şekil I): Tespit vidasını gevşetin 33 ve paralellik mesnedi skalasını kılavuz içinden 32 taban levhası içine sürün. İstediğiniz kesme genişliğini taban levhası kenarındaki skala değeri olarak ayarlayın. Tespit vidasını 33 sıkın.
Dairesel kesme işleri (Bakınız: Şekil J): Tespit vidasını 33 paralellik mesnedinin diğer tarafından yerleştirin. Paralellik mesnedi skalasını kılavuz 32 içinden taban levhasına sürün. İş parçası içinde, kesilecek kısmın ortasında bir delik açın.
Merkezleme ucunu 35 paralellik mesnedinin iç deliği ve açtığınız deliğe sokun. Yarı çapı skala değeri olarak taban levhasının iç kenarında ayarlayın. Tespit vidasını 33 sıkın.
Soğutma ve yağlama maddesi
Metalleri keserken malzemenin ısınması nedeniyle kesme hattına soğutma veya yağlama maddesi sürmelisiniz.
Bakım ve servis
Bakım ve temizlik
Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.
Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bunu yapmak için testere bıçağını çıkarın ve aleti hafifçe düz bir zemine vurun.
Elektrikli el aleti aşırı ölçüde kirlenirse işlev bo-zuklukları ortaya çıkabilir. Bu nedenle çok toz çıkaran malzemeyi alttan veya baş üzerinde kesmeyin.
Normal olmayan koşullarda metaller işlenirken aletin içinde iletken toz birikebilir. Bundan aletin koruyucu izolasyonu etkilenir ve kısıtlanır. Bu gibi durumlarda sabit bir toz emme tertibatının kullanılması, havalandırma aralıklarının sık sık basınçlı hava ile temizlenmesi ve devreye bir hatalı akım koruma şalterinin (FI) bağlanması tavsiye edilir.
Kılavuz makaraya 25 arada bir yağ damlatın.
Kılavuz makarayı 25 düzenli aralıklarla kontrol edin. Aşınan kılavuz makara yetkili bir Bosch servisinde değiştirilmelidir.
Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.
Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.
Müşteri servisi ve müşteri danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.
Türkçe
Müşteri Danışmanı: +90 (0212) 335 06 66
Müşteri Servis Hattı: +90 (0212) 335 07 52
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin içine atmayın!
Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuk-
larına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.
Aküler/Bataryalar:
Aküleri ve bataryaları evsel çöplerin içine, ateşe veya suya atmayın. Aküler ve bataryalar toplanmak, tekrar kazanım işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye edilmek zorundadır.
Sadece AB üyesi ülkeler için:
91/157/AET Yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi tutulmak zorundadır.
Değişiklik haklarımız saklıdır.
2 608 000 278
