Ürün Tipi	Dalgıç Pompa (Temiz Su Pompası)
Model	1.645-172.0 (SCP 9000)
Marka	Kärcher
Voltaj	230–240 V
Frekans	50 Hz
Güç	350 W
Maks. Debi	9.000 l/h
Maks. Basınç	0,07 MPa (0,7 bar)
Maks. Basma Yüksekliği	7 m
Maks. Daldırma Derinliği	8 m
Maks. Taşınabilir Partikül Boyutu	5 mm
Maks. Suda Katı Madde Oranı	2,0 kg/m³
Ağırlık	4,2 kg
Hortum Bağlantısı	1" (25,4 mm)
Taşınan Sıvılar	5 mm'ye kadar kirli su, havuz suyu, yıkama sıvısı
Maks. Sıvı Sıcaklığı	35 °C
Koruma Sınıfı	Sıçramaya Karşı Korumalı (Fiş ve Kaplin)
Çalışma Modu	Otomatik (Seviye Şalteri) veya manuel
Aksesuar (isteğe bağlı)	Emiş Hortumu, Paslanmaz Çelik Ön Filtre, Çek Valf, Düz Hortum Seti
Bakım	Bakım gerektirmez; kullanımdan sonra temiz su ile durulayın

Sık sorulan sorular - 1.645-172.0 KARCHER

Hortumu pompaya nasıl bağlarım?

Hortum bağlantısını pompaya vidalayın ve hortumu takın. Uygun bir hortum kelepçesi ile sabitleyin. 1" hortum için bağlantının önceden kesilmesi gerekir.

Otomatik çalışma için anahtarlama yüksekliğini nasıl ayarlarım?

Seviye şalterinin kablosunu istenen yükseklikte kilide sıkıştırın. Şalterin hareket serbestliği sağlanmalıdır.

Düz emme ne anlama gelir ve nasıl yapılır?

Düz emme (yalnızca SCP 9000), sıvıları 1 mm kalıntı yüksekliğine kadar emmeyi sağlar. Ayakları katlayın ve 20 mm'nin altındaki kalıntı sıvılarda havalandırma düğmesine basın veya fişi birkaç kez takıp çıkarın.

Pompa çalışıyor ancak su basmıyorsa ne yapmalıyım?

Olası neden pompadaki havadır. Sıvı emilene kadar havalandırma düğmesine basın veya fişi birkaç kez takıp çıkarın. Gerekirse emiş alanını temizleyin.

Pompa çalışma sırasında neden kapanır?

Termal koruma şalteri aşırı ısınmada devreye girebilir. Fişi çekin, pompanın soğumasını bekleyin ve emiş alanını temizleyin. Kuru çalışmadan kaçının.

Pompa hangi sıvıları taşıyamaz?

Aşındırıcı, yanıcı veya patlayıcı maddeler (örneğin benzin, gazyağı), yağlar, tuzlu su, tuvalet atık suyu ve sudan daha düşük akışkanlığa sahip çamurlu su taşıyamazsınız.

Pompayı nasıl doğru şekilde saklarım?

Pompayı dondurucu olmayan bir yerde saklayın. Taşıma sırasında ağırlığa (4,2 kg) dikkat edin ve cihazı kaymaya karşı emniyete alın.

Pompayı bakım yapmam gerekir mi?

Pompa bakım gerektirmez. Tortu oluşumunu önlemek için her kullanımdan sonra temiz su ile durulayın.

Pompayı havuzda kullanabilir miyim?

Evet, ancak yalnızca bir kaçak akım koruma şalteri (maks. 30 mA) ile. Suda kişiler varsa pompa çalıştırılmamalıdır.

Hangi bağlantı kablosuna ihtiyacım var?

Dışarıda yalnızca yeterli kesite sahip onaylı uzatma kabloları ve sıçramaya karşı korumalı fişler ve kaplinler kullanın.

KULLANIM KILAVUZU 1.645-172.0 KARCHER

İçindekiler ..... TR ...1

Genel bilgiler ..... TR ...1

Güvenlik uyarıları..... TR...2

Kullanımı ..... TR ... 3

Temizlik, Bakım ..... TR ...4

Taşıma ..... TR ...4

Depolama.... TR...4

Özel aksesuar ..... TR ...5

Arizalarda yardım. . . . . . . TR . . . 6

Teknik Bilgiler ..... TR ...7

Genel bilgiler

Sayın müşterimiz,

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Kurallara uygun kullanım

Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari kullanım taleplerini karşılaması öngörülmemiştir.

Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Cihaz, ağırlıklı olarak aşırı su baskınlarının boşaltılması için uygun olmakla birlikte, tatlı su söz konusu olduğunda depoların pom-palanarak boşaltılması, kuyular ve havuz-lardan su alma ve tekneler ve yatlardaki suyun boşaltılması için de kullanılabilir.

İzin verilen sevk sıvıları:

SCP 9000 (temiz su pompası)

■ 5mm kum büyüklüğüne kadar kirlenme dereceli su
■ Yüzme havuzu suyu (katkı maddesinin doğru şekilde dozaj ayarı önkoşuldur)
■ Yıkama çözeltisi

SDP 9500 (pis su pompası)

■ 20mm kum büyüklüğüne kadar kirlenme dereceli su

■ SCP 9000 pompanın tüm sevk sıvıları

⚠️Uyari

Yakıcı, kolay yanan ya da patlayıcı maddeler (Örn; benzin, petrol, nitro çözelti), gresler, yağlar, tuzlu su ve tuvalet sistemlerinden gelen atık sular ve sudan daha düşük akışkanlık özelliğine sahip çamurlu su taşınmamalıdır. Taşınan sıvının sıcaklığı 35°C'yi aşmamalıdır.

Cihaz, kesintisiz pompa çalışması ya da sabit kurulum (örn. kaldırma sistemi, fisikiye pompası) için uygun değildir.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kullanım kılavuzundaki semboller

⚠ Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠️Uyari

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Güvenlik uyarıları

⚠ Ölüm tehlikesi

Güvenlik uyarılarına dikkat edilmemesi durumunda, elektrik akımı nedeniyle ölüm tehlikesi bulunmaktadır!

■ Bağlantı kablosunu elektrik fişiyle birlikte kullanmadan önce zarar olup olmadığını kontrol edin. Zarar görmüş bağlantı kablosunu yetkili müşteri hizmeti/elektronik uzmanca değiştirilmesini sağlayın.
- Tüm elektrikli soket bağlantıları suyun aşırı kabarmasına karşı güvenli bir bölgeye yerleştirilmelidir.
Uygun olmayan uzatma kabloları tehlikeli olabilir. Serbest zamanlarda, sadece bunun için müsaade edilmiş ve buna göre işaretlenmiş yeterli düzeyde kablo kesitine sahip uzatma kablolarını kullanın.

Kullanılan bir uzatma kablosunun soketi ve kavraması su püskürmesine dayanıklı olmalıdır.

■ Elektrik bağlantı kablosu ve seviye şalterinin kablosunu cihazın taşınması ya da sabitlenmesi için kullanılmayın.

Cihazı şebekeden ayırmak için bağlantı kablosu yerine soketi çekin.

■ Şebeke bağlantı kablosunu keskin kenarlar üzerinden çekmeyin ve sıkıştırmayın.

Tip etiketinde belirtilen voltaj ile akım kaynağının voltajı aynı olmalıdır.

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

■ Elektrikli koruma tertibatlarına dikkat edin:

Daldırma pompaları, yüzme havuzları, bahçe havuzlar ve fiskiyelerde sadece maksimum 30mA nominal hatalı akıma sahip bir hatalı akım koruma şalteri üzerinden çalıştırılmalıdır. Yüzme havuzu ya da bahçe havuzunda insanlar varsa, pompa çalıştırılmamalıdır.

Güvenlik nedenleriyle, cihazın prensip olarak bir hatalı akım koruma şalteri (maksimum 30mA) üzerinden çalıştırılmasını öneriyoruz.

Elektrik bağlantısı sadece bir elektrik teknisyeni tarafından yapılmalıdır. Bu konudaki ulusal düzenlemelere mutlaka uyulmalıdır!

Avusturya'da, yüzme havuzları ya da bahçe havuzlarında kullanılan ve sabit bir bağlantı hattıyla donatılmış pompalar, ÖVE B/EN 60555, Bölüm 1 ila 3'e göre ÖVE testi yapılmış bir ayırıcı transformatör üzerinden beslenmelidir; ikincil nominal akım 230V'u aşmamalıdır.

Bu cihaz, güvenlikleri için yetkili bir kişi tarafından gözetim altında tutulmadıkları ya da cihazın nasıl kullanılacağına yönelik gerekli talimatları almadıkları sürece fiziksel, duyusal ya da ruhsal açıdan kısıtlı yeteneklere sahip ya da deneyimleri ve/veya bilgileri yetersiz kişiler (çocuklar dahil) için üretilmemiştir. Cihazla oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır.

Devrilme emniyetinin koşulları

Dikkat

Cihazla veya cihazdaki tüm çalışmalardan önce, kazaları ya da hasarları önlemek için devrilme emniyetinin sağlanmış olduğundan emin olun.

- Düz bir yüzeye konması durumunda ci-hazın devrilme emniyeti sağlanmış olur.

Kullanımı

Cihaz tanýmý

1 Soketli elektrik fişi kablosu
2 Seviye şalteri
3 Seviye şalterinin kilidi
4 Hava boşaltım tuşu
5 T a şima kolu
6 Hortum bağlantısı 1" (25,4mm)
7 Kablo bagi

Hazırlık

Pompayı işletme almadan önce güvenlik uyarılarına mutlaka dikkat edilmelidir!

Şekil A

→ Bir 1"(25,4mm) hortumda, hortum bağlantısı daha önceden kesilmelidir

Not:

Hortum çapı ne kadar büyük ve hortum uzunluğu ne kadar kısa olursa, sevk gücü de o oranda artar.

Şekil B

→ Hortum bağlantısını pompaya vidalayın
→ Hortumu hortum bağlantısına itin ve uygun bir hortum kelepçesiyle sabitleyin

Şekil C

→ Katlanır ayakları dışa katlayın (sadece SCP 9000).

Şekil D

→ Otomatik modda, seviye şalteri kablo- sunu kilide oturtarak istediğiniz devreye girme yüksekliğini ayarlayın.

Şekil E

→ Manuel modda, seviye şalterini yukarıya (kablo aşağıya) yönlendirin. Öneri: Seviye şalterinin kablosunu köşebent şeklinde taşıtıcı koldan itin.

Şekil F

→ Pompayı sevk sıvısında güvenli dura- cak şekilde sabit bir zemine kurun ya da taşıyıcı kola sabitlenmiş bir halatla batı- rın.

Emme bölgesi kirlenmeler nedeniyle tam olarak ya da kısmen bloke edilmemelidir.

Şekil G

→ Pompanın kurulması sırasında, pompanın maks. 9 metrelik daldırma derinliğine (h1) kadar daldırılmasına fakat sadece maks. 6 m (SDP 9500) veya 7 m (SCP 9000) besleme yüksekliğine (h2) sahip olduğuna dikkat edilmelidir. Besleme yüksekliği, su seviyesi ve besleme hortumunun ucundan su çıkışı arasındaki yükseklik farkını tanımlar. Pompanın besleme yapabilmesi için maks. besleme yüksekliğine uyulmalıdır. Su seviyesinin düşmesiyle (pompalayarak boşaltma nedeniyle) düşmesiyle birlikte besleme yüksekliği arttığı için, tüm pompa akışı üzerinden buna dikkat edilmelidir.

Çalıştırma

Pompanın kendi kendine emme yapması için, sıvı seviyesi en az 3 cm (SCP 9000) ya da 8 cm (SDP 9500) olmalıdır.

→ Elektrik fişini prize takın.

Otomatik modu

Otomatik modunda seviye şalteri pompala-ma işlemine otomatik olarak kumanda eder. Sıvı seviyesi ayarlanan yüksekliğe ulaşırsa, pompa açılır ya da kapatılır.

Seviye şalterinin hareket serbestliği sağlanmış olmalıdır.

Manuel mod

Manuel modda pompa sürekli olarak devrede kalır.

Not:

Kuru çalışma aşınmanın artmasına neden olur, manuel modda pompayı denetimsiz bırakmayın. Kuru çalışma sırasında pompayı 3 dakika içimde kapatın.

Yassi emme (sadece SCP 9000)

Yassı emme modunda, 1 mm artık yüksekliğe kadar sıvılar emilebilir. Bu amaçla cihaz manüel olarak çalıştırılmalıdır.

→ Katlanır ayakları içeri katlayın
→ 20 mm'den daha düşük artık yükseklığı olan artık sıvılarda hava boşaltım tuşuna basın ya da sıvı emilene kadar pompanın elektrik fişini birkaç kez takın ve çıkartın.

Cihazın kapatılması

→ Cihazın fişini prizden çekin.

Temizlik, Bakım

⚠ Tehlike

Bütün bakım ve temizlik çalışmalarında cihaz kapatılmalı şebeke kablosu prizden çıkartılmalıdır.

Temizlik

Not:

Kirler birikebilir ve çalışma arızalarına ne- den olabilir.

→ Her kullanımdan sonra pompayı temiz suyla yıkayın.

Bakım

Cihaz bakım gerektirmez.

Taşıma

Dikkat

Kazaları veya yaralanmaları önlemek için, taşıma sırasında cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler).

Elle taşıma

→ Cihazı taşıma kolundan yukarı kaldırın ve taşıyın.

Araçlarda taşıma

→ Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

Dikkat

Kazaları veya yaralanmaları önlemek için, depolama yerini seçerken cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler).

Cihazın saklanması

→ Cihazı donma tehlikesi bulunmayan bir yerde saklayın.

Özel aksesuar

Aşağıda belirtilen özel aksesuarların şekillerini bu kullanım kılavuzunun 4. sayfasında bu-labilirsiniz.

6.997-347.0	Vakum hortumu; metrelik 3/4" (19mm) 25m	Özel hortum uzunluklarına kesmek için vakuma dayanıklı spiral hortum. Bağlantı parçaları ve vakum filtreleri ile birlikte özel emme akse-suarı olarak kullanılabilir.
6.997-346.0	Vakum hortumu; metrelik 1" (25,4mm) 25m
6.997-351.0	Paslanmaz çelik ön filtre	Çıkartılabilir paslanmaz çelik ön filtre, dalgıç pompanın çalışma güvenliği artar ve pompa rotorunu tıkanmaya karşı korur.
6.997-359.0	Pompa bağlantı parçası G1 (33,3mm) dahil Tek yönlü valf	3/4" (19 mm) veya 1"(25,4 mm) hortumlara uyar. G1 (33,3 mm) bağlantı dişli. Suyun pom-paya geri akmasını önlemek için düz contanın yerine tek yönlü valfı takın.
6.997-419.0	Yassı hortum seti 1" (25,4 mm), 10 m	PVC'den esnek yassı hortum ve 25-40 mm galvanizli hortum kelepçesi bulunan kumaş dolgu. Özellikle su baskınlarında suyun boşal-tilması için uygundur. Maks. çalışma basıncı: 0,4-0,5 MPa (4-5 bar).

Arizalarda yardım

⚠ Tehlike

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Arıza Nedeni Arızanın giderilmesi
Pompa çalışıyor fakat besleme yap-miyor	Pompada hava	Hava boşaltım tuşuna basın ya da sıvı emilene kadar pompanın elektrik fişini bir-kaç kez takın ve sökün.
	Emme bölgesi tıkan-mış	Elektrik fişini çekin ve emme bölgesini te-mizleyin
	(sadece manuel mod-da) Su seviyesi mini-mum su seviyesinin altında	Mümkünse pompayı sıvıya daha derine batırın ya da SCP 9000'de yassı emme bölümünde tarif edilen yöntemi izleyin.
	Maksimum besleme yüksekliği aşıldı	Maks. besleme yüksekliğini, Hazırlık bölü-mündeki açıklamaya / Şekil C'ye göre adapte edin.
Pompa çalışmaya başlamıyor ya da çalışma sırasında aniden duruyor	Akım beslemesi kesil-mış	Sigortalar ve elektrik bağlantılarını kontrol edin
	Motordaki termik koru-malı şalter, motorun aşırı ısınması nedeniy-le pompayı kapattı.	Elektrik fişini çekin, pompayı soğutun, emme bölgesini temizleyin, kuru çalışma-dan kaçının
	Emme bölgesine kir partikülleri sıkışmış	Elektrik fişini çekin ve emme bölgesini te-mizleyin
	Seviye şalteri pompayı durduruyor	Seviye şalterinin pozisyonunu kontrol edin
Sevk gücü azalıyor	Emme bölgesi tıkan-mış	Elektrik fişini çekin ve emme bölgesini te-mizleyin
Sevk gücü çok dü-şük	Pompanın sevk gücü, sevk yüksekliği, hortum çapı ve hortum uzunlu-ğuna bağlıdır.	Maksimum sevk yüksekliğine dikkat edin; Bkz. Teknik bilgiler, gerekirse başka bir hortum çapı ya da başka bir hortum uzun-luğu seçin.

Sorularınız veya arızalar söz konusu olursa Kärcher distribütörümüz size seve seve yardımcı olacaktır. Adres için bkz. Arka sayfa.

Teknik Bilgiler

		SCP 9000 SDP	9500
Gerilim V 230 - 240 230 - 240
Elektrik türü Hz 50 50
Güç PNOMINAL	W 350 450
Maksimum sevk miktarıl/h 9000 9500
Maksimum basınç MPa (bar) 0,07		(0,7)	0,06(0,6)
Maksimum sevk yüksekliği	m	7	6
Maksimum dalma derinliği	m	8	8
Sevk edilebilen kir partiküllerinin maksimum kum büyüklüğü	mm 5	20
Sudaki maks. katı madde oranı	kg/m 3	2,0	10,0
Ağırlık	kg	4,2	4,3

Teknik değişiklik yapma hakkı saklıdır!

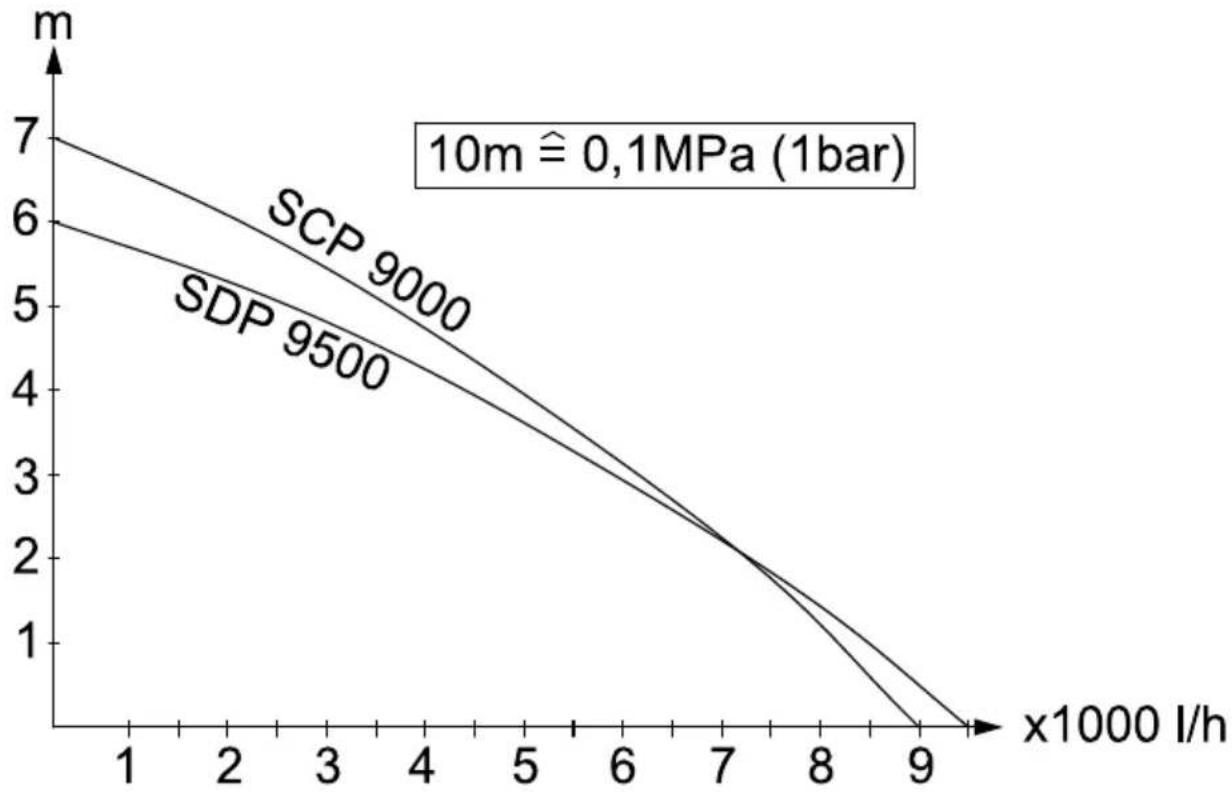

Mümkün olan sevk miktarı şu şekilde daha büyür:

• Emme ve sevk yükseklikleri ne kadar düşükse
• Kullanılan hortumların çapı ne kadar büyükse
• Kullanlan hortumlar ne kadar kısaysa
• Bağlı bulunan aksesuar ne kadar az basınç kaybına neden olursa
