1.645-172.0 - Vodné čerpadlo KARCHER - Bezplatný návod na obsluhu

Typ produktu	Ponorné čerpadlo (čerpadlo na čistú vodu)
Model	1.645-172.0 (SCP 9000)
Značka	Kärcher
Napätie	230–240 V
Frekvencia	50 Hz
Výkon	350 W
Max. prietok	9.000 l/h
Max. tlak	0,07 MPa (0,7 bar)
Max. dopravná výška	7 m
Max. hĺbka ponorenia	8 m
Max. veľkosť častíc	5 mm
Max. obsah pevných látok vo vode	2,0 kg/m³
Hmotnosť	4,2 kg
Prípojka hadice	1" (25,4 mm)
Dopravované kvapaliny	Voda s nečistotami do 5 mm, bazénová voda, prací lúh
Max. teplota kvapaliny	35 °C
Stupeň krytia	Odolný voči striekajúcej vode (zástrčka a spojka)
Prevádzkový režim	Automatický (hladinový spínač) alebo manuálny
Príslušenstvo (voliteľné)	Sacia hadica, predfilter z nehrdzavejúcej ocele, spätný ventil, súprava plochej hadice
Údržba	Bezúdržbová; po použití prepláchnite čistou vodou

Často kladené otázky - 1.645-172.0 KARCHER

Ako pripojím hadicu k čerpadlu?

Naskrutkujte prípojku hadice na čerpadlo a nasuňte hadicu. Zaistite ju vhodnou hadicovou svorkou. Pri hadici 1" je potrebné prípojku predtým odpíliť.

Ako nastavím výšku spínania pre automatický režim?

Upnite kábel hladinového spínača v požadovanej výške do aretácie. Musí byť zabezpečená voľnosť pohybu spínača.

Čo znamená ploché nasávanie a ako sa vykonáva?

Ploché nasávanie (iba SCP 9000) umožňuje odsávanie kvapalín do zvyškovej výšky 1 mm. Sklopte nožičky a pri zvyškovej kvapaline pod 20 mm stlačte tlačidlo odvzdušnenia alebo niekoľkokrát zapojte a odpojte sieťovú zástrčku.

Čo robiť, keď čerpadlo beží, ale nečerpá?

Možnou príčinou je vzduch v čerpadle. Stlačte tlačidlo odvzdušnenia alebo niekoľkokrát zapojte a odpojte sieťovú zástrčku, kým sa kvapalina nenasaje. V prípade potreby vyčistite saciu oblasť.

Prečo sa čerpadlo počas prevádzky vypína?

Tepelná ochrana sa môže pri prehriatí spustiť. Vytiahnite sieťovú zástrčku, nechajte čerpadlo vychladnúť a vyčistite saciu oblasť. Zabráňte chodu nasucho.

Aké kvapaliny nesmie čerpadlo dopravovať?

Nedopravujte žieraviny, horľavé alebo výbušné látky (napr. benzín, petrolej), tuky, oleje, slanú vodu, splašky z toaliet a kalovú vodu s nižšou tekutosťou ako voda.

Ako správne skladovať čerpadlo?

Skladujte čerpadlo na mieste bez mrazu. Pri preprave dbajte na hmotnosť (4,2 kg) a zaistite zariadenie proti posunutiu.

Musím čerpadlo udržiavať?

Čerpadlo je bezúdržbové. Po každom použití ho prepláchnite čistou vodou, aby ste predišli usadzovaniu nečistôt.

Môžem čerpadlo použiť v bazéne?

Áno, ale iba s prúdovým chráničom (max. 30 mA). Ak sa vo vode nachádzajú osoby, čerpadlo sa nesmie prevádzkovať.

Aký pripojovací kábel potrebujem?

Vonku používajte iba schválené predlžovacie káble s dostatočným prierezom a zástrčkami a spojkami odolnými proti striekajúcej vode.

NÁVOD NA OBSLUHU 1.645-172.0 KARCHER

→ Vyklopte sklopné patky (jen SCP 9000).

ilustrace D

→ Zaklopte sklopné patky

Špeciálne príslušenstvo . . . SK . . .5

Pred prvým použitím vášho za-riadenia si prečítajte tento pô- vodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použitie alebo pre d’alšieho majitel’a zariadenia.

Používanie výrobku v súlade s jeho určením

Tento prístroj bol vyvinutý na súkromné účely a nie je určený znášat' nároky priemy-selného používania.

Výrobca neručí za prípadné škody, ktoré boli spôsobené nesprávnym používaním alebo chybnou obsluhou.

Prístroj je určený hlavne na odvodnenie v prípade záplav, ale aj na prečerpanie a odčerpanie z nádrží, na odber vody zo studní a šacht ako aj na odstránenie vody z člnov a jácht, pokiaľ sa jedná o sladkú vodu.

■ Voda so stupňom znečistenia až do veľkosti zín 5mm
■ Voda z kúpalísk (s predpokladom správneho dávkovania aditív)
■ Umývací lúh

■ Voda so stupňom znečistenia až do vel'kosti zín 20mm
■ Všetky prečerpávané kvapaliny čerpadla SCP 9000

⚠Pozor

Nesmú byt' prečerpávané leptavé, mierne horľavé alebo výbušné látky (napr. benzín, petrolej, nitroriedidlo), mazivá, oleje, slaná voda, odpadová voda zo záchodov a zakalená voda, ktorá netečie tak ako normálna voda. Teplota požadovanej kvapaliny nesmie prekročit' 35°C.

Prístroj nie je vhodný pre neprerušovanú prevádzku čerpadla alebo ako statická inštalácia (napr. zdvíhacie zariadenie, čerpadlo vo fontáne).

Ochrana životného prostredia

Obalové materiály sú recyklovatel'- né. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opät' zužitkovat'. Staré za riadenia preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obrátte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Pri bezprostredne hroziacom nebezpečenstve, ktoré spôsobí vážne zranenia alebo smrt'.

⚠Pozor

V prípade nebezpečnej situácie by mohla viest' k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by mohla viest'k l'ahkým zraneniam alebo vecným škodám.

Bezpečnostné pokyny

⚠️Nebezpečenstvo ohrozenia života

Pred každým použitím skontrolujte, či nie je poškodený prívodný kábel alebo sietová vidlica. Poškodený prívodný kábel dajte bezodkladne vymenit'autorizovanej servisnej službe alebo kvalifikovanému elektrotechnikovi.
Všetky elektrické zástrčky je nutné na- montovat' v oblasti bezpečnej proti zá- plavám.
Nevhodné predlžovacie vedenia môžu byť nebezpečné. Vo vonkajšom prostredí používajte výhradne schválené a patrične označené predlžovacie káble s dostatočným prierezom vodiča. Konektor a spojka použitého predlžovacieho kábla musia byť vodotesné.
■ Sietový pripojovací kábel a kábel spínača hladiny nepoužívajte na nosenie alebo upevnenie prístroja.
- Pri odpájaní prístroja od elektrickej siete net'ahajte za pripojovací kábel, ale za zástrčku.
Kábel pripojenia k sieti neťahajte cez ostré hrany a neprikvačte ho.
■ Napätie uvedené na výrobnom štítku musí súhlasit’ s napätím zásuvky.
■ Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náh-

radných dielov prístroja vykonávať len autorizované servisné stredisko.

■ Dbajte na elektrické ochranné zariadenia:

Ponorné čerpadlá je možné prevádzkovať v plaveckých bazénoch, záhradných rybníkoch a fontánach len s pomocou ochranného spínača poruchového prúdu s menovitým poruchovým prúdom max. 30mA. Ak sa v plaveckých bazénoch alebo záhradných rybníkoch nachádzajú osoby, čerpadlo sa nesmie prevádzkovať.

Z bezpečnostných dôvodov v zásade odporúčame, aby sa prístroj prevádzkoval s pomocou ochranného spínača poruchového prúdu (max. 30mA).

Elektrické zapojenie môže vykonat' len odborný elektrikár. Preto je bezpodmie- nečne nutné dodržat' národné predpisy!

V Rakúsku musia byt' čerpadlá, ktoré sú vybavené pevnými prípojkami, pri použití v plaveckých bazénoch a záhradných rybníkoch napájané podľa ÖVE B/EN 60555 časť 1 až 3, z oddel’ovacieho transformátora preskúšaného ÖVE, pričom nesmie byt’ prekročené sekundárne menovité napätie 230V.

Toto zariadenie nie je určené na to, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmysloými alebo duševnými schopnosťami resp. nedostatkom skúseností a znalostí, musia byť pod dozorom osôb zodpovedných za ich bezpečnosť alebo musia od nich obdržať pokyny, ako zariadenie používať. Deti musia byť pod dozorom, aby sa zabezpečilo, že sa so zariadením nehrajú.

Predpoklady pre stabilitu

Pozor

Pred všetkými činnosťami s prístrojom alebo na prístroji vytvorte stabilitu, aby sa zabránilo vzniku nehôd alebo poškodení.

– Stabilita prístroja sa zabezpečí tak, že ho postavíte na rovnú plochu.

Obsluha

Popis prístroja

1 Prívodný sietový kábel s vidlicou
2 Spínač hladiny
3 Aretácia spínača hladiny
4 Odvzdušnovacie tlačidlo
5 Rukovät'
6 Hadicová prípojka 1" (25,4mm)
7 Spojka kábla

Príprava

→ pri 1“(25,4mm) hadici sa musí prípojka hadice predtým odrezat’

Upozornenie:

→ Hadicovú prípojku naskrutkujte na čerpadlo
→ Hadicu nasuňte na hadicovú prípojku a upevnite pomocou vhodnej hadicovej spony

Obrázok C

→ Vyklopiť výklopné nohy (len SCP 9000).

Obrázok D

→ Pri ručnej prevádzke nastavte spínač hladiny smerom hore (kábel smerom dole). Tip: Kábel spínača hladiny prevlečte ako hadice cez nosný držiak.

Obrázok F

→ Čerpadlo bezpečne postavte do prečerpávanej kvapaliny na pevný podklad alebo namočte pomocou lana prevlečeného cez nosný držiak. Priestor nasávania sa nesmie celkom alebo čiastočne upchat'.

Obrázok G

→ Pri inštalácii čerpadla musíte rešpekto-vať to, že čerpadlo sa dá síce ponorit až do max. híbky ponoru (h1) 9 m, ale má iba max. výšku čerpania (h2) 6 m (SDP 9500) alebo 7 m (SCP 9000).

Výška čerpania označuje výškový rozdiel medzi hladinou vody a výtokom vody na konci čerpacej hadice. Aby mohlo čerpadlo čerpať, musí sa dodržiavať max. výška čerpania. Na to musíte dávať pozor počas kompletného priebehu čerpania, pretože s klesajú-cou vodou (odčerpávaním) sa zväčšuje výška čerpania.

Prevádzka

Aby čerpadlo samo nasávalo, musí byť hladina kvapaliny najmenej 3cm (SCP 9000) popr. 8cm (SDP 9500).

→ Zasuňte siet'ovú zástrčku do zásuvky.

V automatickom režime prevádzky spínač hladiny automaticky riadi činnosť čerpadla. Ak stav kvapaliny dosiahne nastavenú výšku, čerpadlo sa zapne popr. vypne. Musí sa zabezpečit' vol'nosť pohybu spínača hladiny.

Ručný režim prevádzky

V ručnom režime prevádzky zostáva čerpadlo neustále zapnuté.

Upozornenie:

V prevádzke s plochým odsávaním sa môžu vysat' kvapaliny až do výšky 1 mm. Na to sa musí prístroj prevádzkovat' ručne.

→ U zvyšných kvapalín s výškou menej ako 20 mm stlačte odvzdušňovacie tlačidlo alebo viackrát zasuňte a vysuňte siet’ovú zástrčku čerpadla, kým sa kva-palina nevysaje.

Ukončenie práce

Nečistoty sa môžu usadit' a spôsobit' poruchy funkcie.

Aby sa pri preprave zabránilo vzniku nehôd alebo zranení, zohl'adnite hmotnost' prístroja (vid' technické údaje).

Ručná preprava

→ Zariadenie zdvihnite a prenášajte za prenosný držiak.

Preprava vo vozidlách

→ Prístroj zaistite proti zošmyknutiu a pre-vráteniu.

Uskladnenie

Pozor

Aby sa pri výbere miesta skladovania zabránilo vzniku nehôd alebo zranení, zohl'adnite hmotnosť prístroja (vid' technické údaje).

Uskladnenie prístroja

→ Prístroj uložte na miesto zaistené proti mrazu.

Špeciálne príslušenstvo

Obrázky nasledovného špeciálneho príslušenstva nájdete na strane 4 tohto návodu.

6.997-347.0	Vysávacia hadica metrový tovar 3/4" (19mm) 25m	Vákuová špirálová hadica pre narezanie jednotlivých dížok hadíc. Kombinuje sa s pripojovacími dielmi a vysávacím filtrom ako individuálne armatúry vysávacieho potrubia.
6.997-346.0	Vysávacia hadica metrový tovar 1" (25,4mm) 25m
6.997-351.0	Predradený filter z ušľachtilej nehrdzavejúcej ocele.	Odoberatel'ný predradený filter z ušľachtilej nehrdzavejúcej ocele zvyšuje funkčnú bezpečnosť ponorného čerpadla a chráni obežné koleso čerpadla pred upchatím.
6.997-359.0	Pripojovací diel čerpadla G1(33,3mm) vrátane spätného ventilu,	Hodí sa pre hadice 3/4" (19 mm) alebo 1"(25,4 mm). S pripojovacím závitom G1 (33,3 mm). Spätný ventil nasad'te namiesto plochého tesnenia, aby sa zabránilo spätnému prítoku vody do čerpadla.
6.997-419.0	Prírubová hadica - súprava 1" (25,4 mm), 10 m	Pružná plochá hadica z PVC a vložky z textilnej tkaniny s pozinkovanou svorkou hadice 25-40 mm. Mimoriadne odporúčaná pri záplavách na odvádzanie vody. Max. prevádzkový tlak: 0,4-0,5 MPa (4-5 bar).

Pomoc pri poruchách

⚠️Nebezpečenstvo

Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náhradných die- lov prístroja vykonávať len autorizované servisné stredisko.

Pred všetkými prácami prístroj vypnite a vytiahnite siet'ovú zástrčku.

Porucha Príčina Odstránenie
Čerpadlo beží, ale nečerpá	Vzduch v čerpadle	Stlačte odvzdušňovacie tlačidlo alebo sieťovú zástrčku čerpadla viackrát zasuňte a vytiahnite, kým sa kvapalina nezačne na-sávať.
	Upchatý priestor nasá-vania	Vytiahnite sieťovú zástrčku a priestor na-sávania vyčistite
	(len počas ručného re-žimu prevádzky) Hladi-na vody pod minimálnou hladinou vody	Čerpadlo, ak je možné namočte hlbšie do prečerpávanej kvapaliny alebo u SCP 9000 postupujte tak, ako je popísané v ka-pitole Ploché vysávanie.
	Max. prečerpávacia výška prekročená	Max. prečerpávacia výška sa musí prispô-sobit' podľa popisu v kapitole Príprava / Obrázok G.
Čerpadlo sa neroz-behne alebo zostá-va počas prevádzky odrazu stát'	Prerušené elektrické napájanie	Kontrola poistiek a elektrických spojov
	Tepelný ochranný spí-nač motora vypol čer-padlo z dôvodu prehriatia motora.	Siet'ovú zástrčku vytiahnite, čerpadlo ne-chajte ochladit', vyčistite priestor nasáva-nia, zabráňte chodu na sucho
	V priestore nasávania sú zachytené častice nečistôt	Vytiahnite sieťovú zástrčku a priestor na-sávania vyčistite
	Spínač hladiny zastaví čerpadlo	Kontrola polohy spínača hladiny
Prečerpávací vý-kon klesá	Upchatý priestor nasá-vania	Vytiahnite sieťovú zástrčku a priestor na-sávania vyčistite
Prečerpávací vý-kon je príliš nízky	Dopravný výkon čer-padla je závislý od dop-ravnej výšky, priemeru a dĺžky hadice.	Dodržte maximálnu dopravnú výšku. Vid' technické údaje. Prípadne zvol'te iný prie-mer alebo dĺžku hadice.

V prípade otázok alebo porúch Vám rada pomôže naša pobočka Kärcher. Adresu nájdete na zadnej strane.

Technické údaje

		SCP 9000 SDP	9500
Napätie V 230 - 240 230 - 240
Druh prúdu Hz 50 50
Výkon P_men . W 350 450
Max. prečerpávacie množstvo l/h 9000 9500
Max. tlak MPa (bar) 0,07		(0,7)	0,06(0,6)
Max. prečerpávacia výška m	7	6
Max. ponorná híbka	m	8	8
Max. veľkost' zín prečerpávaných častíc nečistôt	mm 5	20
Max. obsah tuhých látok vo vode	kg/ m^3	2,0	10,0
Hmotnosť	kg 4,2	4,3

Technické zmeny vyhradené!

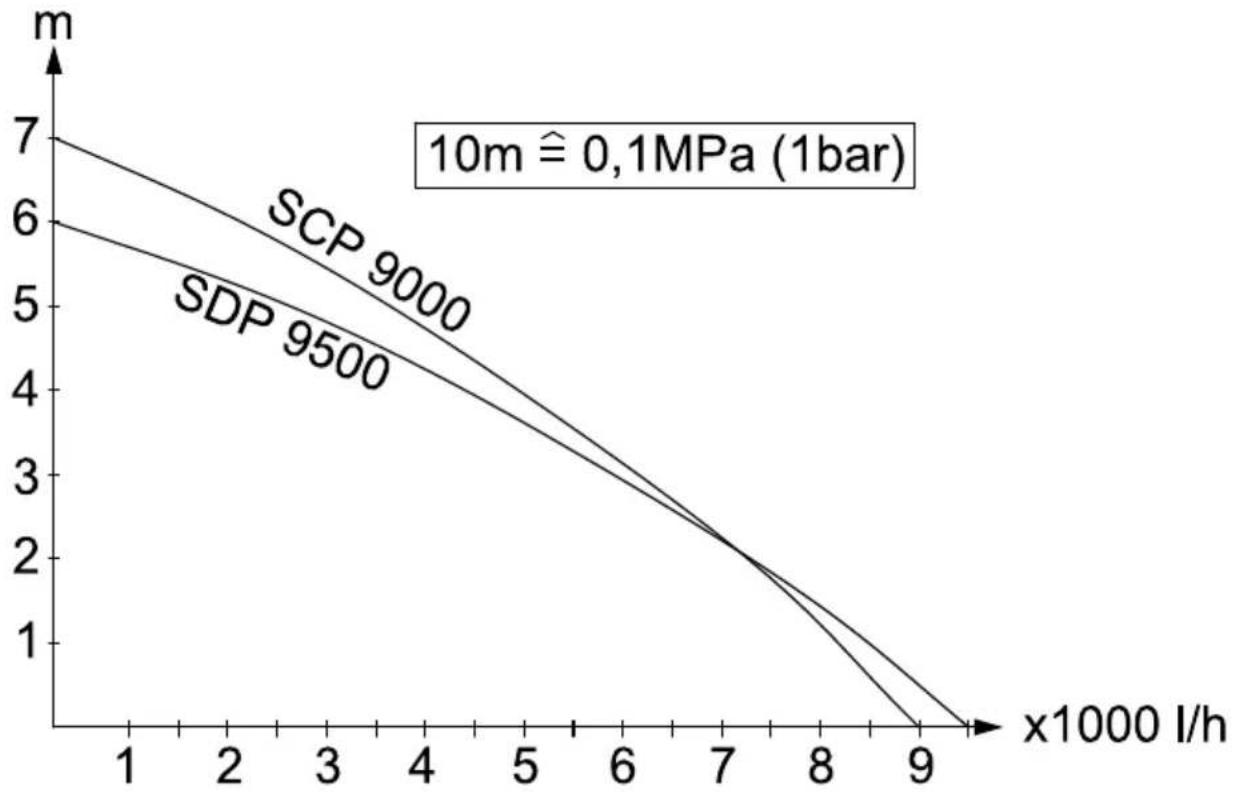

Možné dopravované množstvo je o to väčšie:

• čím menšie sú nasávacie a dopravné výšky
• čím väčšie sú priemery používaných hadíc
• o čo kratšie sú používané hadice
• čím menšia je spôsobená tlaková strata pripojeného príslušenstva
