1.645-172.0 - Pompă de apă KARCHER - Manual de utilizare gratuit

Tipul produsului	Pompă submersibilă (pompă pentru apă limpede)
Model	1.645-172.0 (SCP 9000)
Marcă	Kärcher
Tensiune	230–240 V
Frecvență	50 Hz
Putere	350 W
Debit maxim	9.000 l/h
Presiune maximă	0,07 MPa (0,7 bar)
Înălțime maximă de pompare	7 m
Adâncime maximă de imersie	8 m
Dimensiunea maximă a particulelor transportabile	5 mm
Conținut maxim de solide în apă	2,0 kg/m³
Greutate	4,2 kg
Racord furtun	1" (25,4 mm)
Lichide pompate	Apă cu murdărie până la 5 mm, apă de piscină, leșie de spălare
Temperatura maximă a lichidului	35 °C
Grad de protecție	Protejat împotriva stropirii (ștecăr și cuplaj)
Mod de funcționare	Automat (întrerupător de nivel) sau manual
Accesorii (opționale)	Furtun de aspirație, prefiltru din oțel inoxidabil, supapă de reținere, set furtun plat
Întreținere	Fără întreținere; clătiți cu apă curată după utilizare

Întrebări frecvente - 1.645-172.0 KARCHER

Cum conectez furtunul la pompă?

Înșurubați racordul furtunului pe pompă și împingeți furtunul. Fixați-l cu o clemă de furtun adecvată. La un furtun de 1", racordul trebuie tăiat înainte.

Cum reglez înălțimea de comutare pentru funcționarea automată?

Prindeți cablul întrerupătorului de nivel la înălțimea dorită în clemă. Trebuie asigurată libertatea de mișcare a întrerupătorului.

Ce înseamnă aspirația la nivel scăzut și cum se realizează?

Aspirația la nivel scăzut (numai SCP 9000) permite absorbirea lichidelor până la o înălțime reziduală de 1 mm. Rabatați picioarele și, la lichide reziduale sub 20 mm, apăsați butonul de aerisire sau conectați și deconectați ștecherul de mai multe ori.

Ce fac dacă pompa funcționează dar nu pompează?

Cauza posibilă este aerul din pompă. Apăsați butonul de aerisire sau conectați și deconectați ștecherul de mai multe ori până când lichidul este aspirat. Curățați zona de aspirație dacă este necesar.

De ce se oprește pompa în timpul funcționării?

Întrerupătorul de protecție termică se poate declanșa la supraîncălzire. Scoateți ștecherul, lăsați pompa să se răcească și curățați zona de aspirație. Evitați funcționarea fără apă.

Ce lichide nu poate pompa pompa?

Nu puteți pompa substanțe corozive, inflamabile sau explozive (de ex. benzină, petrol), grăsimi, uleiuri, apă sărată, ape uzate de toaletă și apă noroioasă cu fluiditate mai mică decât apa.

Cum depozitez corect pompa?

Depozitați pompa într-un loc fără îngheț. La transport, țineți cont de greutate (4,2 kg) și asigurați aparatul împotriva deplasării.

Trebuie să întrețin pompa?

Pompa nu necesită întreținere. Clătiți-o cu apă curată după fiecare utilizare pentru a evita depunerile.

Pot folosi pompa în piscine?

Da, dar numai cu un întrerupător de protecție la curent de defect (max. 30 mA). Dacă în apă se află persoane, pompa nu poate fi utilizată.

Ce cablu de legătură am nevoie?

În exterior, utilizați numai cabluri prelungitoare omologate cu secțiune suficientă și ștechere și cuplaje protejate împotriva stropirii.

MANUAL DE UTILIZARE 1.645-172.0 KARCHER

Observații generale ..... RO ...1

Măsuri de siguranță ..... RO ...2

Utilizarea ..... RO ...3

Îngrijire și întreținere. ..... RO ... 4

Transport....RO...4

Depozitarea ..... RO ...4

Remedierea defectiunilor .. RO ...6

Date tehnice ..... RO ...7

Observații generale

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiuni original, respectați instrucțiunile cuprinse în acesta și păstrați-l pentru între-buințarea ulterioară sau pentru următorii posesori.

Utilizarea corectă

Acest aparat este prevăzut pentru uzul casnic și nu este conceput pentru solicitările aferente utilizării în scop comercial.

Producătorul nu răspunde pentru eventualele daune, care sunt cauzate de utilizarea neconformă cu destinația aparatului sau de deservirea incorrectă.

Aparatul este destinat mai ales pentru evacuarea apei în cazul unor inundații, dar și pentru pomparea lichidelor din rezervoare, scoaterea apei din fântâni și puțuri, respectiv pentru scoaterea apei din bărci și iahturi, dar numai dacă este vorba de apă dulce.

Lichide care pot fi pompate: SCP 9000 (pompă pentru apă limpede)

■ Apă cu un grad de murdărire cu dimensi-unea impurităților de până la 5 mm
■ Apă din piscine (cu condiția dozării corec- te a aditivilor)
■ Solutii de spălat

SDP 9500 (pompă pentru ape uzate)

■ Apă cu un grad de murdărire cu dimensi-unea impurităților de până la 20mm
■ toate lichidele care pot fi pompate cu pompa SCP 9000

Avertisement

Nu este permisă pomparea substanțelor acide, ușor inflamabile sau explozive (ex. benzină, petrol, nitrodiluați), grăsimilor, uleiurilor, apei sărate, apei reziduale din grupuri sanitare și a apei înnoroiate, a cărei capacitate de fluidizare este mai mică decât ceea a apei. Temperatura lichidului pompat nu are voie să depășească 35°C. Aparatul nu este potrivit pentru regim de pompare continuă și nu poate fi utilizat ca o instalație fixă (de ex. stație de pompare, pompă pentru fântâni arteziene).

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi contin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Din

acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliminarea aparatelor vechi.

Observații referitoare la materialele conti- nute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Simboluri din manualul de utilizare

⚠️ Pericol

Pericol iminet, care duce la vătămări corporale grave sau moarte.

Avertisement

Posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

Atentie

Posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare sau pagube materiale.

Măsuri de siguranță

⚠️ Pericol de moarte

În cazul nerespectării măsurilor de siguranță, există pericol de moarte datorat curentului electric!

Înainte de fiecare utilizare verificați cablul de alimentare, să nu aibă defectiuni. Cablul de alimentare deteriorat trebuie înlocuit neîntârziat într-un atelier electric / service pentru clienti autorizat.
■ Toate conectoarele electrice trebuie montate în zone unde nu ajung lichide.
Cablurile prelungitoare nepotrivite pot fi periculoase. Pentru aer liber se vor utiliza numai prelungitoare admise și marcate corespunzător, cu secțiune suficientă.

Ştecherul și conectorul unui prelungitor trebuie să fie protejate contra stropirii cu apă.

Nu folosiți cablul de alimentare și cablul comutatorului de nivel pentru transportarea sau prinderea aparatului.

■ Pentru a decupla aparatul de la rețeaua de curent, nu trageți de cablul de alimentare, ci de ștecher.

Nu trageți cablul de racordare la rețea peste muchii ascuțite și nu-l striviți.

■ Tensiunea indicată pe plăcuța de tip trebuie să corespundă tensiunii sursei de curent.

■ Pentru a evita pericolele, reparațiile și montarea pieselor de schimb se vor face doar de service-ul autorizat.

■ Atenție la dispozitivele de protectție electrice:

Pompele submersibile pot fi folosite în piscine, iazuri din grădină și fântâni arteziene numai dacă sunt prevăzute cu un comutator de protecție la curenți reziduali având o intensitate nominală de max. 30 mA. Este interzisă folosirea pompei dacă în piscină sau iaz sunt persoane.

Din motive de securitate se recomandă folosirea aparatului cu un comutator de protecție la curenți reziduali (max. 30 mA).

Conexiunile electrice vor fi realizate doar de electricieni. Se vor respecta neapărat prevederile naționale aplicabile! În Austria, conform ÖVE B/EN 60555 Partea 1 până la 3, pompele destinate uzului în piscine și iazuri, prevăzute cu un cablu de alimentare fix, trebuie să fie alimentate printr-un transformator de separare verificat ÖVE, iar tensiunea nominală la secundar nu are voie să depășească 230V.

Acest aparat nu este destinat pentru a fi utilizat de către persoane (inclusiv copii) cu capacități psihice, senzoriale sau mintale limitate sau de către persoane-le,

■ care nu dispun de experiența și/sau cu-noștința necesară, cu excepția acelor cazuri, în care ele sunt supravegheate de o persoană responsabilă de siguranța lor

■ sau au fost instruite de către aceasta în privința utilizării. Nu lăsați copii nesupravegheați, pentru a vă asigura, că nu se joacă cu aparatul.

Condițiile pentru siguranța stabilității

Atentie

Înainte de toate activitățile cu sau pe aparat asigurați stabilitatea acestuia pentru a evita accidentele și deteriorările.

- Aparatul se află în poziție stabilă, când este amplasată pe o suprafață plană.

Utilizarea

Descrierea aparatului

1 Cablu de alimentare cu stecăr
2 Comutator de nivel
3 Opritor comutator de nivel
4 Tastă de aerisire
5 Mâner pentru transport
6 Racord furtun 1" (25,4mm)
7 Cleme cabluri

Pregătirea

Respectați neapărat măsurile de siguranță înainte de punerea în funcțiune a pompei!

Figura A

→ la un furtun de 1"(25,4mm), racordul de furtun trebuie tăiat mai întâi

Observatie:

Cu cât diametrul furtunului este mai mare și cu cât lungimea acestuia este mai mică, cu atât mai mare este capacitatea de pompa-re.

Figura B

→ Înşurubarea racordului de furtun pe pompă
→ Împingeți furtunul pe racordul de furtun și fixați-l cu un colier adecvat.

Figura C

→ Desfaceti picioarele rabatabile (numai SCP 9000).

Figura D

→ În cazul funcționării automate, reglați înălțimea de comutare dorită prin fixarea cablului comutatorului de nivel în opritor.

Figura E

→ În cazul funcționării manuale, orientați comutatorul de nivel în sus (cablu jos). Notă: Împingeți cablul comutatorului de nivel ca o buclă prin mâner.

Figura F

→ Amplasați pompa în lichid pe o suprafață solidă, astfel încât să aibă o poziție stabilă sau imersați-o cu un cablu fixat pe mâner. Zona de aspirare nu trebuie să fie blocată complet sau parțial de impurități.

Figura G

→ La amplasarea pompei verificați dacă pompa poate fi scufundată până la adâncimea maximă (h1) de 9 m, iar pompa are o înălțime maximă de pompare (h2) de 6 m (SCP 9500), respectiv 7 m (SDP 9000). Înălțimea de pompare este diferența de înălțime dintre nivelul apei și locul de evacuare a apei la capătul furtunului de pompare. Pentru funcționarea sigură a pompei țineți cont de înălțimea maximă de pompare. Țineți cont de aceasta pe toată durata de funcționare a pompei, deoarece în cazul scăderii nivelului de apă (prin pompare) înălțimea de pompare crește.

Functionarea

Pentru ca pompa să se autoamorseze, nivelul de lichid trebuie să fie de minim 3 cm (SCP 9000), resp. 8 cm (SDP 9500).

→ Introduceți stecherul în priză.

Regim automat

În regimul automat, comutatorul de nivel controlează procesul de pompare în mod automat. Dacă nivelul de lichid ajunge la înălțimea reglată, pompa este pornită sau oprită.

Comutatorul de nivel trebuie să se poată mișca liber.

Regimul manual

În regimul manual, pompa rămâne pornită mereu.

Observatie:

Functionarea fără lichid duce la creșterea uzurii, în regimul manual nu lăsați pompa nesupravegheată. Dacă pompa funcționează fără apă, opriți-o în decurs de 3 minute.

Aspirare lichide (numai SCP 9000)

În regimul de aspirare a lichidelor se pot aspira lichide până la atingerea unui nivel de 1 mm. În acest scop, aparatul trebuie operat manual.

→ Închiderea picioarelor rabatabile
→ Dacă nivelul de lichid rămas are o înălțime mai mică de 20 mm apăsați tasta de aerisire, respectiv introduceți sau scoateți ștecherul pompei din priză de mai multe ori, până când se aspiră lichid.

Încheierea utilizării

→ Scoateți stecherul din priză.

Îngrijire și întreținere

⚠️ Pericol

Înainte de orice lucrare de îngrijire și întreținere decuplați aparatul și scoateți fișa cablului de alimentare din priză.

Îngrijirea

Observatie:

Murdăriile depuse pot cauza defecte de functionare.

→ Clătiți pompa cu apă curată după fiecare utilizare.

Întreținerea

Aparatul nu necesită întreținere.

Transport

Atentie

Pentru a evita accidentele și vătămările corporale în timpul transportului țineți cont de greutatea aparatului (vezi datele tehni-ce).

Transportul manual

→ Ridicati aparatul de la mânerul de transport și transportați-l în acest fel

Transportul în vehicule

→ Asigurați aparatul contra alunecării și răsturnării.

Depozitarea

Atentie

Pentru a evita accidentele și vătămările corporale la alegerea locului de depozitare țineți cont de greutatea aparatului (vezi datele tehnice).

Depozitarea aparatului

→ Depozitați aparatul într-un loc ferit de îngheț.

Accesorii opționale

Ilustrațiile accesoriiilor speciale prezentate mai jos se găsesc pe pagina 4 din acest manual.

6.997-347.0	Furtun de aspirare 3/4" (19mm) 25m, metraj	Furtun spiralat rezistent la vacuum pentru a fi tăiat la lungimi individuale de furtun. În combi-nație cu piese de racordare și filtre de aspirare poate fi folosit și ca o garnitură individuală de aspirare.
6.997-346.0	Furtun de aspirare de 1" (25,4mm) 25m, metraj
6.997-351.0	Prefiltru din oțel superior	Prefiltrul demontabil din oțel superior mărește siguranța în funcționare a pompei submersibi-le și protejează rotorul pompei de înfundare.
6.997-359.0	Piesă de racord pompă G1 (33,3mm) incl. supapă de reținere	Potrivită pentru furtunuri de 3/4" (19 mm) sau de 1" (25,4 mm). Cu filet de racord G1 (33,3 mm). Introduceți supapa de refulare în locul garniturii plate pentru a împiedica scurgerea apei înapoi în pompă.
6.997-419.0	Racord plat - Set 1" (25,4 mm), 10 m	Furtun plat flexibil de PVC și inserție textilă cu clemă de furtun zincat de 25 - 40 mm. Recomandat mai ales pentru evacuarea apei în cazul indundațiilor. Presiune maximă de regim: 0,4 - 0,5 MPa (4-5 bar).

Remedierea defectiunilor

⚠️ Pericol

Pentru a evita pericolele, reparațiile și montarea pieselor de schimb se vor efectua doar de către serviciul clienți autorizat.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.

Defecțiuni Cauza Remedierea
Pompa nu funcțio-nează sau nu pom-pează	Aer în pompă	Apăsați tasta de aerisire, respectiv introdu-ceți sau scoateți ștecherul pompei din priză de mai multe ori, până când se aspiră lichid.
	Zona de aspirare este înfundată	Scoateți ștecherul din priză și curățați zona de aspirare
	(numai la regimul manu-al) Nivelul de apă este sub nivelul minim	Dacă este posibil, imersați pompa mai adânc în lichidul de pompat sau, pentru SCP 9000, procedați conform descrierii din capitolul Aspirare lichide.
	Înălțime de pompare max. depășită	Reglați înălțimea maximă de pompare con-form instrucțiunilor din cap. Pregătire, Fig. G.
Pompa nu pornește sau se oprește brusc în timpul folo-sirii	Alimentarea cu energie electrică a fost întrerup-tă	Verificați siguranțele și legăturile electrice
	Comutatorul de protec-tie termică din motor a oprit pompa din cauza supraîncălzirii motoru-lui.	Scoateți ștecherul din priză, lăsați pompa să se răcească, curățați zona de aspirare, nu permiteți funcționarea pompei fără lichid
	Particule de mizerie sunt prinse în zona de aspirare	Scoateți ștecherul din priză și curățați zona de aspirare
	Comutatorul de nivel oprește pompa	Verificați poziția comutatorului de nivel
Capacitatea de pompare scade	Zona de aspirare este înfundată	Scoateți ștecherul din priză și curățați zona de aspirare
Capacitatea de pompare este prea mică	Capacitatea de pompa-re depinde de înălțimea de pompare, diametrul furtunului și lungimea acestuia.	Respectați înălțimea de pompare max., vezi Date tehnice, în caz că este necesar alegeți un furtun de alt diametru sau de altă lungime

Dacă aveți întrebări sau în caz de defectiune, reprezentanța noastră Kärcher vă oferă asistență. Pentru adresă, vezi verso.

Date tehnice

		SCP 9000 SDP	9500
Tensiune V 230 - 240 230 - 240
Tipul curentului Hz 50 50
Puterea Pnominal	W 350 450
Debit pompat max. l/h 9000 9500
Presiune max. MPa (bar) 0,07		(0,7)	0,06(0,6)
Înălțime de pompare max. m 7	6
Adâncime de imersare max.	m 8	8
Dimensiune max. a particulelor de mizerie ce pot fi pompate	mm 5	20
Conținut max. de masă uscată în apă	kg/m 3	2,0	10,0
Masa	kg 4,2	4,3

Ne rezervăm dreptul de a efectua modificări tehnice!

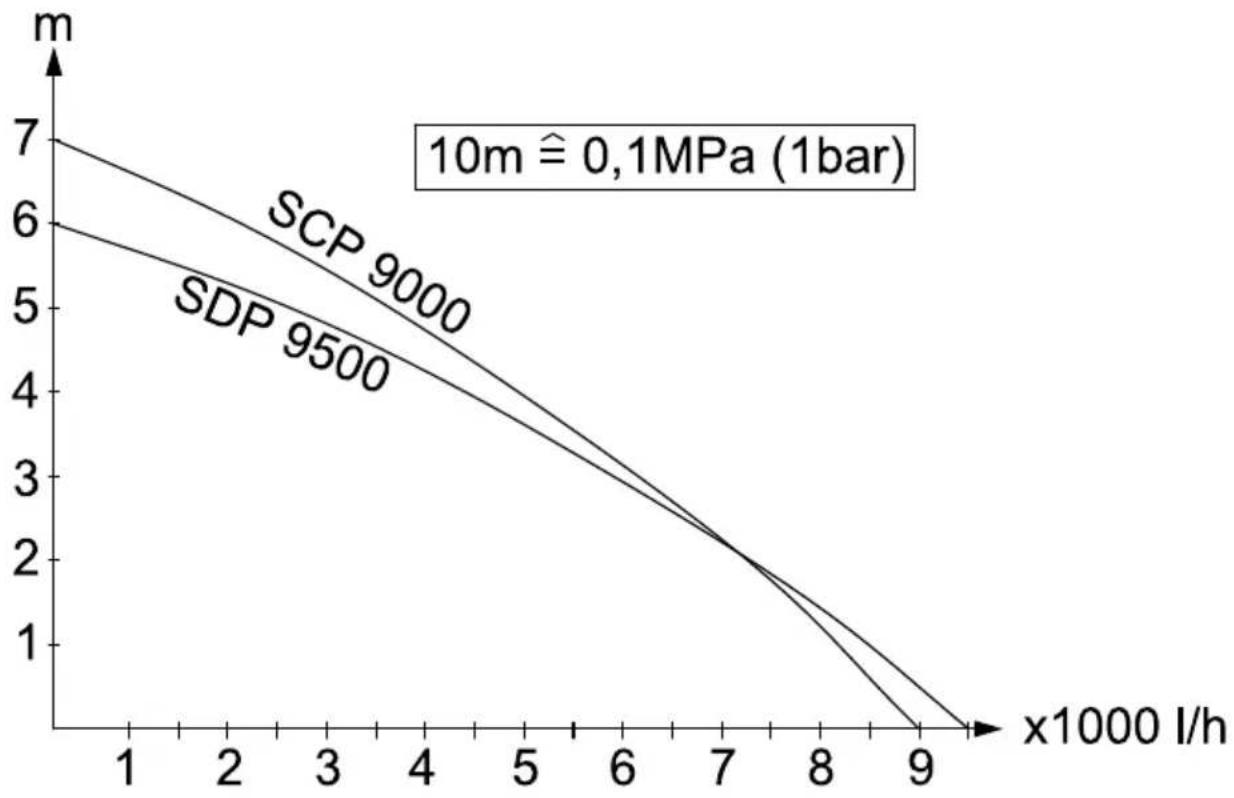

Debitul posibil este cu atât mai mare:

• cu cât înălțimea de aspirare și de pompare sunt mai mici
• cu cât diametrul furtunurilor utilizate este mai mare
• cu cât furtunurile utilizate sunt mai scurte
• cu cât pierderea de presiune cauzată de accesoriiul conectat este mai mică
