ยี่ห้อ	Bosch
รุ่น	GBM 400 Professional
ประเภทสินค้า	สว่านไฟฟ้าแบบมีสาย
กำลังไฟฟ้าที่ดูดซับ额定	400 W
กำลังไฟฟ้าที่ส่งออก	180 W
ความเร็วรอบไม่มีโหลด	0 – 2,800 รอบ/นาที
ความเร็วรอบ额定	0 – 1,800 รอบ/นาที
ตัวปรับความเร็ว	ใช่, แบบอิเล็กทรอนิกส์
การกลับทิศทางซ้าย/ขวา	ใช่
ประเภทหัวจับ	หัวจับแบบใช้กุญแจหรือหัวจับอัตโนมัติ (ขึ้นอยู่กับรุ่น)
ช่วงการจับยึดของหัวจับ	1-10 มม. (หัวจับแบบใช้กุญแจ) / 0.8-10 มม. (หัวจับอัตโนมัติ)
เส้นผ่านศูนย์กลางการเจาะสูงสุด (เหล็ก)	10 มม.
เส้นผ่านศูนย์กลางการเจาะสูงสุด (ไม้)	20 มม.
เส้นผ่านศูนย์กลางการเจาะสูงสุด (อลูมิเนียม)	13 มม.
น้ำหนัก (ตาม EPTA 01:2014)	1.3 กก.
ระดับการป้องกัน	II (ฉนวนสองชั้น)
แรงดันไฟฟ้าที่กำหนด	230 V
ระดับความดันเสียง	88 dB(A)
ระดับกำลังเสียง	96 dB(A)
การสั่นสะเทือน (เจาะโลหะ)	5.0 ม./วินาที² (ความไม่แน่นอน K = 1.5 ม./วินาที²)
การบำรุงรักษา	ทำความสะอาดช่องระบายอากาศ; เปลี่ยนสายไฟโดยศูนย์บริการที่ได้รับอนุญาตเท่านั้น
ความปลอดภัย	ฉนวนสองชั้น; อุปกรณ์ล็อคสวิตช์; ตัวเลือกทิศทางการหมุน
อะไหล่	มีจำหน่ายผ่านศูนย์บริการ Bosch; หมายเลขรุ่น 10 หลักบนป้ายข้อมูล

คำถามที่พบบ่อย - GBM 400 Professional BOSCH

วิธีเปลี่ยนดอกสว่านบนสว่าน Bosch GBM 400

ถอดปลั๊กเครื่องก่อน สำหรับหัวจับแบบใช้กุญแจ (1) ให้หมุนเปิด ใส่ดอกสวาน แล้วขันด้วยประแจหัวจับ (6) ในทุกช่อง สำหรับหัวจับอัตโนมัติ (9) จับแหวนหลัง (11) แล้วหมุนแหวนหน้า (10) ตามทิศทาง ① ใส่ดอกสว่าน แล้วหมุนแน่นตามทิศทาง ②

วิธีกลับทิศทางการหมุน

ตรวจสอบให้แน่ใจว่าเครื่องหยุดทำงาน เลื่อนสวิตช์เลือกทิศทางการหมุน (4) ไปทางซ้ายสุดสำหรับการหมุนขวา (เจาะ/ขัน) หรือไปทางขวาสำหรับการหมุนซ้าย (คลาย) ห้ามเลื่อนสวิตช์ขณะมอเตอร์ทำงาน

กำลังไฟและความเร็วสูงสุดของสว่านนี้คือเท่าไร

กำลังไฟฟ้าที่ดูดซับ额定 400 W, กำลังไฟฟ้าที่ส่งออก 180 W ความเร็วรอบไม่มีโหลดสูงสุด 2,800 รอบ/นาที ความเร็วรอบ额定สูงสุด 1,800 รอบ/นาที ความเร็วสามารถปรับได้อย่างต่อเนื่องโดยแรงกดที่สวิตช์

สามารถเจาะวัสดุอะไรได้บ้างด้วยสว่าน Bosch GBM 400

สว่านนี้ออกแบบมาสำหรับเจาะไม้ (สูงสุด 20 มม.), โลหะ (เหล็กสูงสุด 10 มม., อลูมิเนียมสูงสุด 13 มม.), เซรามิก และพลาสติก ด้วยฟังก์ชันกลับทิศทาง ยังสามารถใช้ขันสกรูได้

วิธีใช้ตัวปรับความเร็ว

ความเร็วจะแปรผันอย่างต่อเนื่องตามแรงกดที่สวิตช์เปิด/ปิด (3) แรงกดเบาให้ความเร็วต่ำ แรงกดมากเพิ่มความเร็ว สำหรับการเจาะที่แม่นยำ เริ่มที่ความเร็วต่ำแล้วค่อยๆ เพิ่ม

ข้อควรระวังด้านความปลอดภัยที่สำคัญคืออะไร

สวมอุปกรณ์ป้องกันดวงตาทุกครั้ง จับเครื่องที่พื้นผิวฉนวนหากดอกสว่านอาจสัมผัสสายไฟที่ซ่อนอยู่ อย่าฝืนเครื่อง ใช้ดอกสว่านที่ถูกต้อง ถอดปลั๊กก่อนปรับแต่งใดๆ รักษาพื้นที่ทำงานให้สะอาดและสว่าง ใช้เครื่องตรวจจับท่อก่อนเจาะ

วิธีบำรุงรักษาสว่าน

ถอดปลั๊กทุกครั้งก่อนทำความสะอาด ทำความสะอาดช่องระบายอากาศเป็นประจำด้วยแปรงแห้ง หากสายไฟเสียหาย ให้เปลี่ยนโดยศูนย์บริการ Bosch ที่ได้รับอนุญาต รักษามือจับให้แห้งและปราศจากน้ำมัน

ควรทำอย่างไรหากดอกสว่านติดขณะเจาะ

หยุดเครื่องทันที คาดว่าแรงบิดสะท้อนสูง ถอดปลั๊กเครื่อง แล้วค่อยๆ ดึงดอกสว่านออกจากชิ้นงาน ตรวจสอบว่าดอกสว่านไม่ทื่อหรือเสียหาย และลดแรงกดในการเจาะครั้งถัดไป

หาอะไหล่สำหรับ Bosch GBM 400 ได้ที่ไหน

อะไหล่มีจำหน่ายที่ศูนย์บริการหลังการขาย Bosch คุณต้องใช้หมายเลขรุ่น 10 หลักที่อยู่บนป้ายข้อมูลของเครื่อง ดูที่เว็บไซต์ www.bosch-pt.com สำหรับแผนภาพระเบิดและข้อมูล

ระดับเสียงของสว่านนี้คือเท่าไร

ระดับความดันเสียงคือ 88 dB(A) และระดับกำลังเสียงคือ 96 dB(A) โดยมีความไม่แน่นอน K = 5 dB แนะนำให้สวมที่อุดหูระหว่างใช้งาน

คู่มือผู้ใช้ GBM 400 Professional BOSCH

คู่มือการใช้งาน

คำนำ

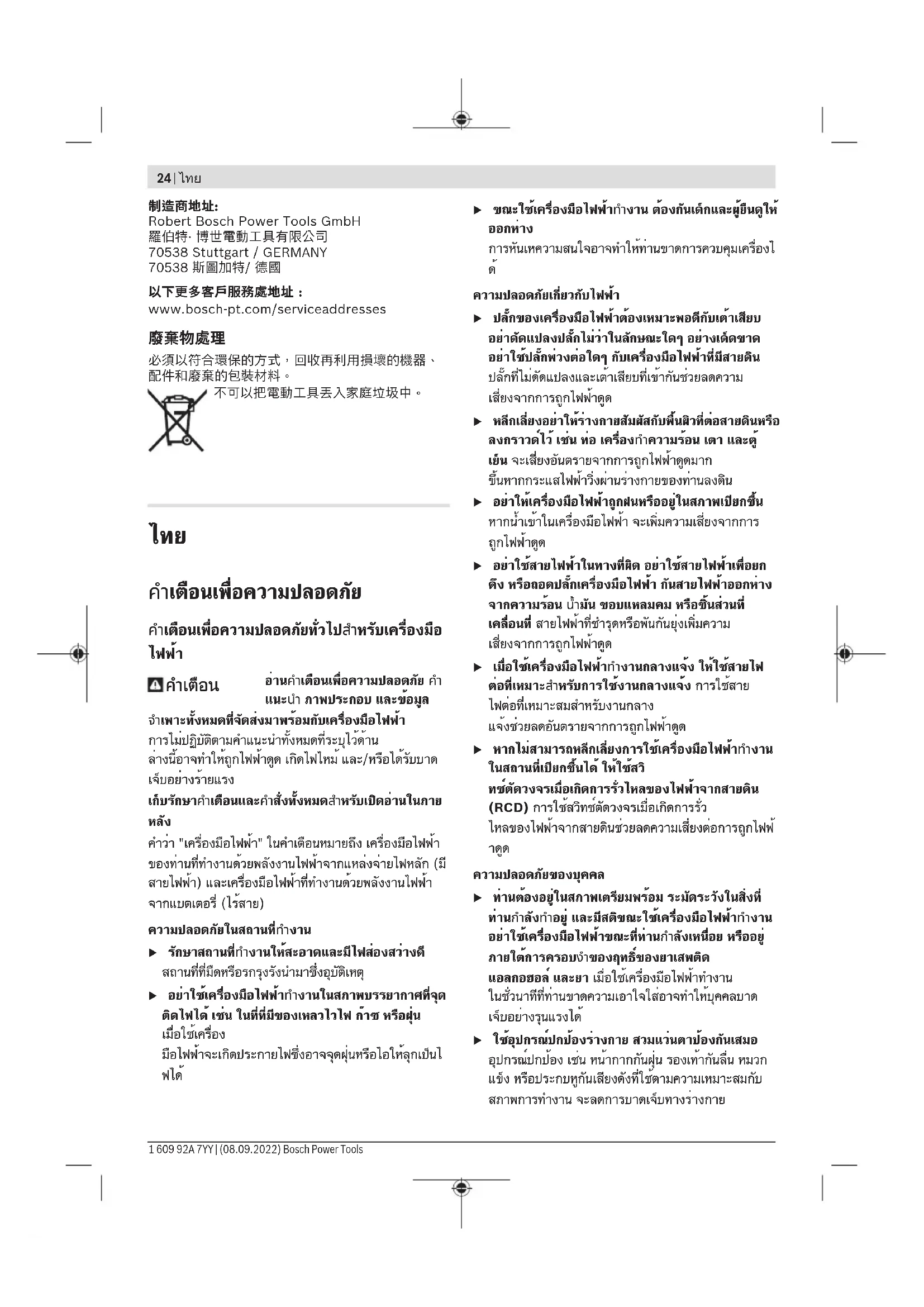

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้เกิดไฟฟ้าดูด ไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่มืดหรือรกอาจนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอระเหยให้ลุกเป็นไฟได้

เก็บเด็กและผู้ยืนดูให้อยู่ห่างจากเครื่องมือไฟฟ้าที่ทำงาน การที่เสียสมาธิอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด ▶ หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน ▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวัง ในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วขณะที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้

ใช้อุปกรณ์ปกป้องร่างกาย รวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่อุดหูกันเสียงดังที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะสวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้ ▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า ▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ ▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ ▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎเกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

▶ อย่าฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ▶ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน

▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ ▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

คำเตือนเพื่อความปลอดภัยสำหรับสว่าน

คำเตือนเพื่อความปลอดภัยสำหรับการทำงานทั้งหมด

▶ เมื่อทำงานในบริเวณที่อุปกรณ์ตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หากเครื่องมือตัดสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้ คำเตือนเพื่อความปลอดภัยเมื่อใช้ดอกสว่านยาว อย่าทำงานด้วยความเร็วที่สูงกว่าอัตราความเร็วสูงสุดของดอกสว่าน ที่ความเร็วที่สูงกว่า ดอกสว่านอาจโค้งงอเมื่อปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย ▶ เริ่มต้นเจาะด้วยความเร็วต่ำและให้ปลายดอกสว่านสัมผัสชิ้นงานเสมอ ที่ความเร็วที่สูงกว่า ดอกสว่านอาจโค้งงอ ปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย

ใช้แรงกดให้ตรงกับแนวดอกสว่านเท่านั้นและอย่าใช้แรงกดมากเกินไป ดอกสว่านอาจโค้งงอทำให้แตกหักหรือสูญเสียการควบคุม และส่งผลให้ได้รับบาดเจ็บทางร่างกาย

คำแนะนำเพื่อความปลอดภัยเพิ่มเติม

ขัดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับจะมั่นคงกว่าการยึดด้วยมือ ▶ ปิดสวิตช์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้เตรียมพร้อมสำหรับปฏิกิริยาแรงบิดสูงซึ่งเป็นเหตุให้เกิดการดีดกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้งานเกินกำลังหรือเครื่องมือถูกมุมบอดอยู่ในชิ้นงาน ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสียหาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้ ▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า

รายละเอียดผลิตภัณฑ์และข้อมูล

จำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้านี้ใช้สำหรับเจาะในโลหะ เซรามิก และพลาสติก เครื่องมือไฟฟ้าที่มีระบบควบคุมอิเล็กทรอนิกส์ และการหมุนซ้าย/ขวาสามารถใช้ขันสกรูได้ด้วย

ส่วนประกอบที่แสดงในภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ

(1) หัวจับดอกชนิดมีเฟืองใน (2) ปุ่มล็อคสวิตช์เปิด-ปิด (3) สวิตช์เปิด-ปิด (4) สวิตช์เปลี่ยนทิศทางการหมุน (5) ด้ามจับ (6) ประจำหัวจับดอก

(7) ดอกไขควง a) (8) ถ้านจับดอกทั่วไป a) (9) หัวจับดอกชนิดจับเร็ว (10) ปลอกหน้า (11) ปลอกหลัง a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

ส่วนไฟฟ้า		GBM 400
หมายเลขสินค้า		3601 AC1 0..
กําลังไฟฟ้าพิกัดต้านเข้า	วัตต์	400
กําลังไฟฟ้าด้านออก	วัตต์	180
ความเร็วรอบเดินตัวเปล่า	นาที -1	0-2800
อัตราความเร็วรพิกัด	นาที -1	0-1800
การควบคุมความเร็วร		●
การหมุนทางช้าย/ขวา		●
หัวจับดอกชนิดมีเพื่องใน		●
หัวจับดอกชนิดจับเร็วร		●
วงศ์นียบหัวจับดอก
- หัวจับดอกชนิดมีเพื่องใน	มม. 1-10
- หัวจับดอกชนิดจับเร็วร	มม. 0,8-10
∅-การเจาะ สูงสุด
- เหล็กกล้า	มม. 10
- ไม้	มม. 20
- อะลูมินเยี่ยม	มม. 13
น้ําหนักตามระเบียบการEPTA-Procedure 01:2014	กก. 1.3
ระดับความปลอดภัย		□ / 11

ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้านอมินัล [U] 230 โวลท์ ค่าเหล่านี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ

การติดตั้ง

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

การเปลี่ยนเครื่องมือ

▶ สวมถุงมือป้องกันอันตรายเมื่อเปลี่ยนเครื่องมือ หัวจับดอกจะร้อนจัดขึ้นได้เมื่อใช้เครื่องทำงานนานๆ

หัวจับดอกชนิดมีเฟืองใน (ดูภาพประกอบ A)

เปิดหัวจับดอกชนิดมีเฟืองใน (1) โดยการหมุนจนสามารถใส่เครื่องมือได้

ใส่เครื่องมือ

สอดประจำหัวจับดอก (6) เข้าในรูที่ลงรอยกันบนหัวจับดอกชนิดมีเฟืองใน (1) และหมุนเครื่องมือเข้าเสมอกัน

หัวจับดอกชนิดจับเร็ว (ดูภาพประกอบ C)

จับปลอกหลัง (11) ของหัวจับดอกชนิดจับเร็ว (9) ให้แน่น และหมุนปลอกหน้า (10) ไปในทิศทางหมุน ① จนสามารถสอดเครื่องมือได้ ใส่เครื่องมือเข้า

จับปลอกหลัง (11) ของหัวจับดอกชนิดจับเร็ว (9) ให้แน่น และใช้มือหมุนปลอกหน้า (10) ไปในทิศทางการหมุน ②

หัวจับดอกสว่านจะหลุดปลดออกอีกครั้งเมื่อคุณหมุนปลอกหน้า (10) ไปในทิศตรงกันข้ามเพื่อถอดเครื่องมือออก

เครื่องมือขันสกรู (ภาพประกอบ B และ D)

เมื่อใช้ดอกไขควง (7) ควรใช้กับด้ามจับดอกทั่วไป (8) ด้วยเสมอ ใช้ดอกไขควงที่มีขนาดพอดีกับหัวสกรูเท่านั้น

การเปลี่ยนหัวจับดอก

สำหรับเครื่องมือไฟฟ้าที่ไม่มีตัวล็อคเพลาสว่าน ต้องให้ศูนย์บริการหลังการขายสำหรับเครื่องมือไฟฟ้า บอช ที่ได้รับมอบหมายทำการเปลี่ยนหัวจับดอกให้

ต้องขันหัวจับดอกเข้าให้แน่นด้วยแรงบิดการขันประมาณ 25-30 นิวตันเมตร

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง

ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช นับเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้)

สำหรับวัสดุที่มีแอสเบสทอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น

- จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี

ขอแนะนำไหลวมหน้ากากป้องกันการติดเชื้อที่มีระดับการกรอง P2

ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศไทยของท่าน

▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้ได้อย่างง่ายดาย

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

ให้สังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง

การปรับทิศทางการหมุน

▶ กระตุ้นสวิตช์เปลี่ยนทิศทางการหมุน (4) เมื่อเครื่องหยุดสนิทเท่านั้น มิฉะนั้นอาจเกิดความเสียหายได้

ท่านสามารถเปลี่ยนทิศทางการหมุนของเครื่องมือไฟฟ้าได้ด้วยสวิตช์เปลี่ยนทิศทางการหมุน (4) อย่างไรก็ตาม หากสวิตช์เปิด-ปิด (3) ถูกกดอยู่ จะกลับทิศทางการหมุนไม่ได้

การหมุนทางขวา: สำหรับการเจาะและการขันสกรูเข้า ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (4) ไปทางซ้ายจนสุด

การหมุนทางซ้าย: สำหรับคลายหรือหมุนสกรูและน็อตออก ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (4) ไปทางขวาจนสุด

การเปิด-ปิดเครื่อง

สตาร์ทเครื่องมือไฟฟ้าโดยกดสวิตช์เปิด-ปิด (3) และกดค้างไว้

ล็อคสวิตช์เปิด-ปิด (3) ที่กดค้างไว้โดยกดปุ่มล็อค (2)

ปิดเครื่องมือไฟฟ้าโดยปล่อยนิ้วจากสวิตช์เปิด-ปิด (3)

การปรับความเร็วรอบ

ท่านสามารถปรับความเร็วรอบของเครื่องมือไฟฟ้าที่เปิดสวิตช์อยู่ได้อย่างต่อเนื่องตามแรงกดมากน้อยบนสวิตช์เปิด-ปิด (3) การกดสวิตช์เปิด-ปิด (3) เบาจะได้ความเร็วรอบต่ำ การกดสวิตช์แรงยิ่งขึ้นจะได้ความเร็วรอบสูงขึ้น

ข้อแนะนำในการทำงาน

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

▶ จับเครื่องมือไฟฟ้าเข้ากับหัวสกรู/น็อตเมื่อเครื่องปิดอยู่เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล

หลังจากทำงานที่ความเร็วรอบต่ำเป็นเวลานาน ท่านควรเดินเครื่องมือไฟฟ้าตัวเปล่าที่ความเร็วสูงสุดเป็นเวลาประมาณ 3 นาทีเพื่อให้เครื่องเย็นลง

ให้ใช้เฉพาะดอกสว่าน HSS (HSS = high-speed steel) ที่ลับคมอย่างดีสำหรับเจาะโลหะ โปรแกรม-อุปกรณ์ประกอบ-Bosch รับประกันคุณภาพที่เหมาะสม

ก่อนขันสกรูตัวใหญ่กว่า ยาวกว่า เข้าในเนื้อวัสดุแข็ง ท่านควรเจาะรูนำด้วยเส้นผ่าศูนย์กลางหลักของเกลียวลึกประมาณ 2/3 ของความยาวสกรู

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของ Bosch ยินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ Bosch ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แฟกซ์: [phone]

www.bosch.co.th

ศูนย์บริการซ่อมและฝึกอบรม บ๊อช

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ใบแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน!
