PANDUAN PENGGUNA GBM 400 Professional BOSCH

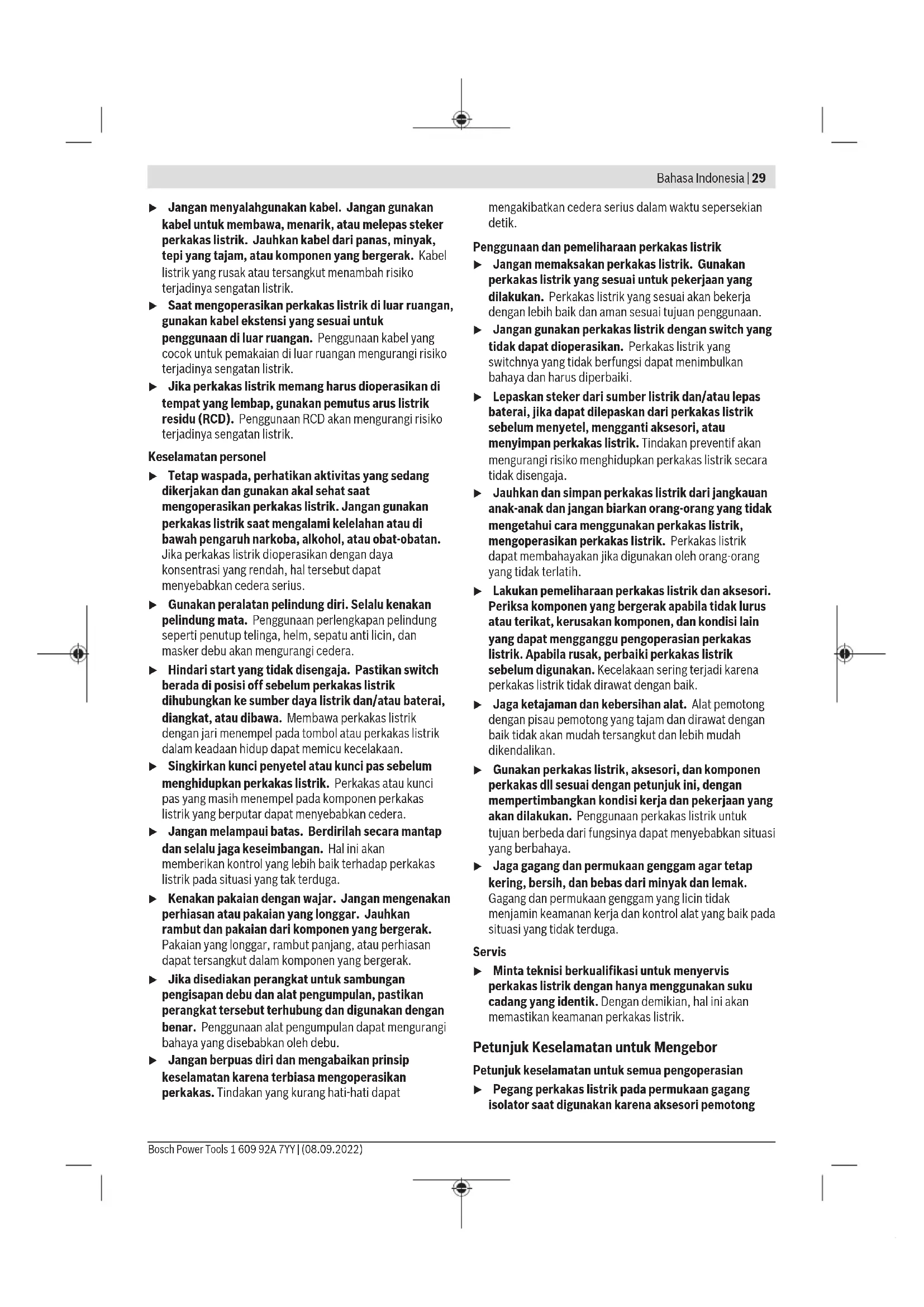

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน! Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. 1 609 92A 7YY | (08.09.2022) Bosch Power ToolsBahasa Indonesia | 29 u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Petunjuk Keselamatan untuk Mengebor Petunjuk keselamatan untuk semua pengoperasian u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan karena aksesori pemotong Bosch Power Tools 1 609 92A 7YY | (08.09.2022)30 | Bahasa Indonesia dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. Petunjuk keselamatan saat menggunakan mata bor panjang u Jangan pernah mengoperasikan alat dengan kecepatan yang lebih tinggi dari nilai kecepatan maksimal mata bor. Pada kecepatan yang tinggi, mata bor akan membengkok jika berputar secara bebas tanpa menyentuh benda kerja dan dapat menyebabkan cedera terhadap pengguna. u Selalu hidupkan alat bor pada kecepatan rendah dengan ujung mata bor menyentuh benda kerja. Pada kecepatan yang tinggi, mata bor akan membengkok jika berputar secara bebas tanpa menyentuh benda kerja dan dapat menyebabkan cedera terhadap pengguna. u Tekan hanya pada garis langsung dengan mata bor dan jangan tekan secara berlebihan.Mata bor dapat membengkok dan menyebabkan kerusakan atau hilang kendali sehingga menyebabkan cedera terhadap pengguna. Petunjuk Keselamatan tambahan u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Segera matikan perkakas listrik jika alat tambahan terkunci. Bersiaplah dengan reaksi tinggi yang menyebabkan sentakan. Alat tambahan akan terkunci jika perkakas listrik mengalami kelebihan beban atau perkakas bergerak miring pada benda kerja. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk mengebor pada kayu, logam, keramik dan bahan sintetis. Perkakas listrik dengan penyetelan elektronik dan arah putaran ke kanan/kiri juga cocok untuk menyekrup. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Chuck bor bergerigi (2) Tombol pengunci untuk tombol on/off (3) Tombol on/off (4) Switch arah putaran (5) Gagang (6) Kunci chuck bor (7) Mata obeng

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami. Data teknis Mesin bor GBM 400 Nomor model 3 601 AC1 0.. Input daya nominal W 400 Daya output W 180 Kecepatan idle min

0–1800 Kontrol kecepatan putaran ● Arah putaran ke kanan/kiri ● Chuck bor bergerigi ● Keyless chuck ● Rentang penjepitan chuck bor – Chuck bor bergerigi mm 1–10 – Keyless chuck mm 0,8–10 Ø (diameter) pengeboran maks. – Baja mm 10 – Kayu mm 20 – Aluminium mm 13 Berat sesuai dengan EPTA-Procedure01:2014 kg 1,3 Tingkat perlindungan / II Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. 1 609 92A 7YY | (08.09.2022) Bosch Power ToolsBahasa Indonesia | 31 Cara memasang u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Mengganti alat u Pakai sarung tangan pelindung saat mengganti alat sisipan. Chuck bor bisa menjadi sangat panas jika digunakan dalam waktu yang lama. Chuck bor bergerigi (lihat gambarA) Buka chuck bor bergerigi(1) dengan memutarnya hingga alat dapat dipasang. Pasang alat. Pasang kunci chuck bor(6) ke dalam lubang chuck bor bergerigi(1) yang sesuai dan kencangkan alat dengan benar. Keyless chuck (lihat gambar C) Tahan selongsong belakang (11) keyless chuck (9) lalu putar selongsong depan (10) ke arah ➊ hingga alat dapat dipasang. Pasang alat. Tahan selongsong belakang(11) keyless chuck(9) lalu putar selongsong depan(10) ke arah putaran ➋ dengan kuat menggunakan tangan. Chuck bor akan terbuka kembali jika selongsong depan(10) diputar ke arah berlawanan untuk melepaskan alat. Obeng (lihat gambarB danD) Saat menggunakan mata obeng (7) gunakan selalu dudukan bit universal (8). Hanya gunakan mata obeng yang sesuai dengan kepala sekrup. Mengganti chuck bor Pada perkakas listrik tanpa pengunci spindel bor, chuck bor harus diganti oleh layanan pelanggan terotorisasi untuk perkakas listrik Bosch. Chuck bor harus dikencangkan dengan torsi pengencang sekitar 25–30Nm. Ekstraksi debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan pada pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti debu kayu pohon quercus atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Perhatikanlah supaya ada pertukaran udara yang baik di tempat kerja. – Kami anjurkan Anda memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Penggunaan Cara penggunaan u Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Mengatur arah putaran u Tekan switch arah putaran(4) hanya saat perkakas listrik sedang tidak beroperasi. Jika tidak, perkakas listrik dapat menjadi rusak. Arah putaran perkakas listrik dapat diubah dengan switch pengubah arah (4). Hal tersebut tidak dapat dilakukan jika tombol on/off (3) ditekan. Searah jarum jam: Untuk mengebor dan menyekrup, tekan switch arah putaran (4) ke kiri hingga maksimal. Berlawanan arah jarum jam: Untuk mengendurkan atau melepas sekrup dan mur, tekan switch pengubah arah (4) ke kanan hingga maksimal. Menghidupkan/mematikan Untuk menggunakan pertama kali perkakas listrik, tekan dan tahan tombol on/off (3). Untuk mengunci tombol on/off yang ditekan, (3) tekan tombol pengunci (2). Untuk menonaktifkan perkakas listrik, lepaskan tombol on/ off (3). Menyetel kecepatan Kecepatan perkakas listrik yang diaktifkan dapat disetel terus-menerus tergantung seberapa kuat tombol on/off (3) ditekan. Jika tombol on/off (3) ditekan singkat dan tidak terlalu kuat, kecepatan putaran akan menjadi rendah. Tekanan yang lebih besar mengakibatkan kecepatan putaran yang lebih tinggi. Petunjuk pengoperasian u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir. Setelah digunakan dalam waktu yang lama dengan kecepatan rendah, biarkan perkakas listrik beroperasi dengan putaran maksimal pada kecepatan idle sekitar 3 menit agar menjadi dingin. Hanya gunakan mata bor HSS yang telah diasah (HSS=high performance superspeed steel) untuk melakukan pengeboran logam. Kualitas dijamin oleh program aksesori Bosch. Bosch Power Tools 1 609 92A 7YY | (08.09.2022)32 | Tiếng Việt Sebelum memutar masuk sekrup yang besar dan panjang ke dalam bahan yang keras, buat lubang bor terlebih dulu dengan diameter inti ulir sekitar 2/3 dari panjang sekrup. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Indonesia Arkadia Green Park Tower G – 7thfloor Jl. Let. Jend. TB. Simatupang Kav.88 Jakarta 12520 Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga! Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
