คู่มือผู้ใช้ BLK 1.3 CSE Fein

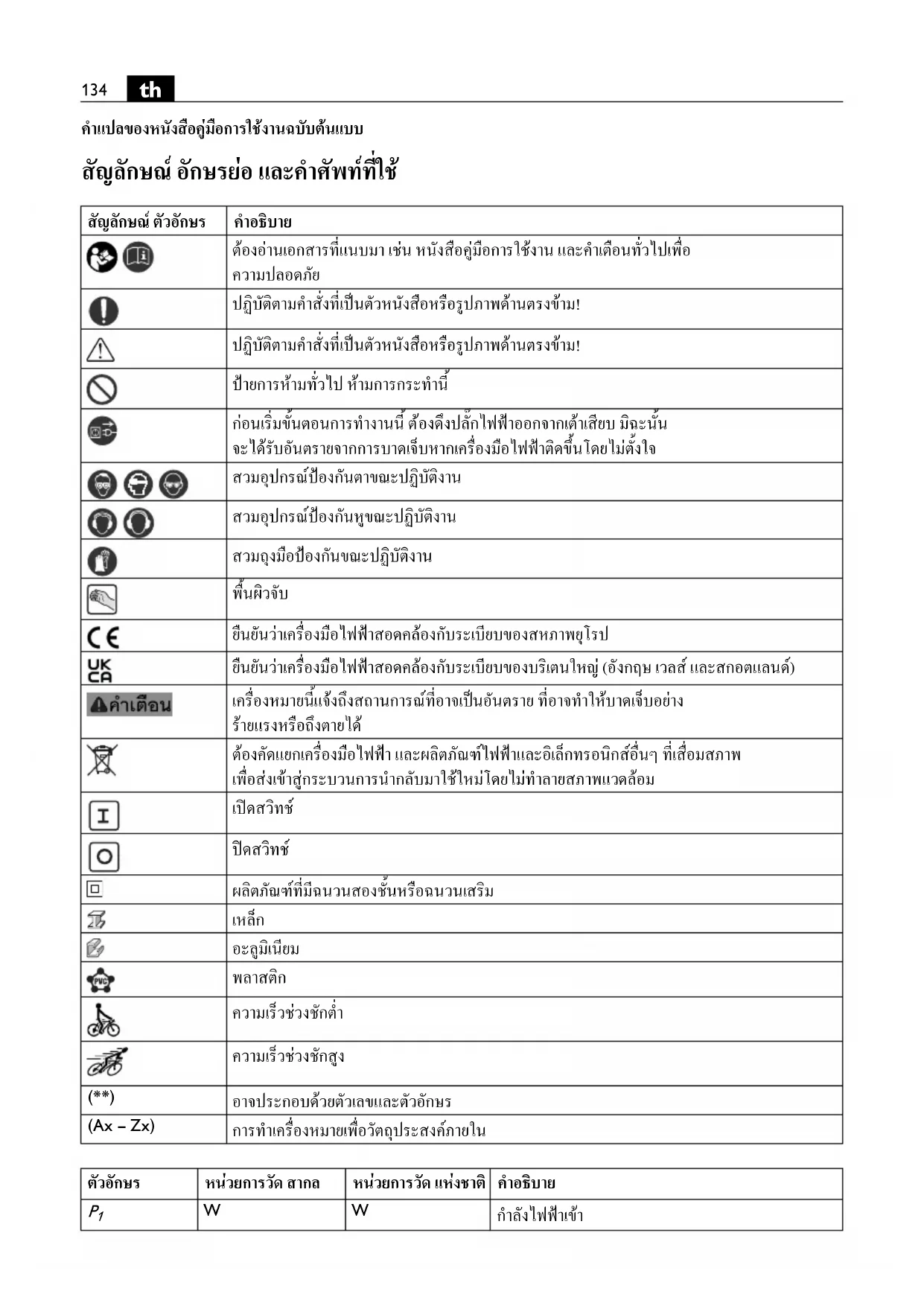

คําแปลของหนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ปายการหามทั่วไป หามการกระทํานี้ กอนเริ่มขั้นตอนการทํางานนี้ ต องดึงปลั๊กไฟฟาออกจากเตาเสียบ มิฉะนั้น จะไดรับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน สวมถุงมือปองกันขณะปฏิบัติงาน

ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของบริเตนใหญ (อั งกฤษ เวลส และสกอตแลนด) เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยาง รายแรงหรือถึงตายได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดลอม

ผลิตภัณฑที่มีฉนวนสองชั้นหรือฉนวนเสริม

อาจประกอบดวยตัวเลขและตัวอักษร (Ax – Zx) การทําเครื่องหมายเพื่อวัตถุประสงคภายใน ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและ คําสั่งทั้งหมด การไมปฏิบัติตามคําเตือนและ คําสั่งอาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หรือ ไดรับบาดเจ็บอยางรายแรงเก็บรักษาคําเตือนและคําสั่ง ทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความ ปลอดภัย"ที่แนบมา (เอกสารเลขท ี่ 3 41 30 465 06 0) อยางละเอียดและเขาใจอยางครบถวนแลว เก็บรักษา เอกสารดังกลาวสําหรับใชในภายหลัง และใหแนบไปกับ เครื่องมือไฟฟาหากนําไปแจกจายหรือขาย กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน

, rpm, r/min rpm ความเร็วชวงชักเดินตัวเปลา

m/min m/min ความเร็วการตัด

M... mm mm ขนาดของเกลียวเมตริก

mm mm เสนผาศูนยกลางของชิ้นสวนกลม mm mm ความหนาชิ้นงานสูงสุด สําหรับเหล็กทนแรงดึงถึงระดับ 400 N/mm

mm mm ความหนาชิ้นงานสูงสุด สําหรับเหล็กทนแรงดึงถึงระดับ 600 N/mm

mm mm ความหนาชิ้นงานสูงสุด สําหรับเหล็กทนแรงดึงถึงระดับ 800 N/mm

mm mm ความหนาชิ้นงานสูงสุด สําหรับอะลูมิเนียมทนแรงด ึง

mm mm เสนผาศูนยกลางของการเจาะนํารองสําหรับการตัดออก

mm mm รัศมีความโคงดานใน นอยที่สุด kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอรของสามทิศทาง)

คาความสั่นสะเทือน m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย Fe 400 Fe 600 Fe 800 Al 250136

ประโยชนการใชงานของเครื่องมือไฟฟา เครื่องตัดแผนโลหะใชมือนําทาง สําหรับตัดแผนโลหะ ตัดออก และเสนโคงแคบ โดยไมตองหยดน้ํา ใหทํางาน ในบริเวณปลอดภัยจากสภาพอากาศ โดยใชเครื่องมือ และอุปกรณประกอบที่ FEIN แนะนํา BLK3.5/BLK5.0 (**): เครื่องมือไฟฟานี้ยังเหมาะสําหรับ ใชกับเครื่องกําเนิดไฟฟากระแสสลับที่มีกระแสไฟฟาออก พอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกําเนิดไฟฟามีสิ่งที่เรียกกันวาปจจัย ความผิดเพี้ยนมากกวา 10 % เครื่องกําเนิดไฟฟาก็จะไม ตรงตามมาตรฐานนี้เปนอยางยิ่ง หากมีขอสงสัย กรุณา อานเกี่ยวกับเครื่องกําเนิดไฟฟาที่ทานใช คําเตือนพิเศษเพื่อความปลอดภัย ใชดามจับเพิ่ม หากจัดสงมาพรอมกับเครื่อง การสูญเสีย การควบคุมอาจทําใหบุคคลบาดเจ็บได สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แวนตาปองกัน อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวมประกบหูปองกันเสียงดัง สวมถุงมือ และสวมผากันเปอน พิเศษที่สามารถก ันผงขัดหรือเศษชิ้นงานออกจากต ัวทานได แวนปองกันตาตองสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมช ํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชปายติดกาว อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัย การทํางานแตอยางใด ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเป

มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได กอนเริ่มตนทํางาน ใหตรวจสอบสายไฟฟาและปลั๊กไฟฟาเพื่อ หาจุดชํารุด ขอแนะนํา: ใชเครื่องมือไฟฟาทํางานผานอุปกรณปองกัน

(RCD) ที่มีขนาดกระแสไฟฟากําหนด 30 mA หรือ

การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 62841 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อ ทํางานประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลก ไป หรือไดรับการบ ํารุงรักษาไมดีพอ ระดับการสั นอาจ ผิดแผกไป ปจจัยเหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบ

คําแนะนําในการปฏิบัติงาน จับเครื่องมือไฟฟาเขาหาชิ้นงานเมื่อเปดสวิทชอยูเทานั้น ขณะตัด ใหถือเครื่องมือไฟฟาทํามุมฉากกับพื้นผ ิวชิ้นงานเทาที่

เคลื่อนนําเครื่องมือไฟฟาอยางสม่ําเสมอและปอนเบาๆ ไปใน ทิศทางการตัด การปอนแรงเกินไปจะลดอายุการใชงานของ

อยาตัดแผนเหล็กตรงรอยเชื่อม อยาตัดแผนที่ซ อนชั้นกันที่มี ความหนาเกินความหนาชิ้นงานสูงสุด

่มอายุการใชงานของพั้นชและดาย ขอแนะนําใหใช สารหลอลื่นทาเทียบไปกับเสนที่ตองการตัด: – สําหรับการตัดในแผนเหล็ก: สารหลอลื่นแบบแปงเปยก หรือน้ํามันหลอเย็น – สําหรับการตัดในอะลูมิเนียม: ปโตรเลียม สําหรับการตัดดานในจะตองเจาะรูนํา ขนาดเสนผาศูนยกลาง กรุณาดูจากขอมูลทางเทคนิค อยาปดสวิทชเครื่องมือไฟฟาจนกวาจะไดเอาเครื

เสนทางตัดแลว อาการของพั้นชและดายที่สึกหรอ คือการตองใชกำลังปอน มากขึ้นอยางชัดเจนโดยไดงานคืบหนานอยลง137

BLK1.6LE (**): ไมสามารถลับคมพั้นชและดายซ้ําไดอีก

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): พั้นช – ไมใชดาย –

สามารถลับคมซ้ําไดตราบใดที่พั้นชที่ถูกลับคมไปแลว มีความยาวไมต่ํากวามาตรฐานความยาวนอยที่สุดสําหรับดาย

BLK2.0E (**)/BLK3.5 (**): สําหรับการตัดตามแผนแบบ

แผนแบบจะถูกคัดลอกโดยสวนรูปทรงกระบอกดานลาง ของการนําพั้นช ชองวางระหวางแผนแบบและขอบคมตัด

แผนแบบควรหนาอยางนอยที่สุด 2 มม. ผลรวมของ ความหนาของแผนแบบและชิ้นงานตองไมมากกวา

BLK1.6E (**): สําหรับการตัดโลหะแผนชองลึกลักษณะเปนสี่เหล ี่ยมคางหมู ทานสามารถติดตั้งอุปกรณเผื่อเลือก ชุด-รูปโครงราง

profile set 160) (ดูหนา 14) การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุน นําไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ซึ งจะ สงผลเสียตอฉนวนปองกันทั้งหมดของเครื่องมือไฟฟาได ให ใชอากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาด ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ และ ตออุปกรณปองกันไฟดูด (RCD) เขาบนสายไฟฟา ทาจาระบีเล็กนอยที่พื้นผิวเลื่อนระหวางตัวจ ับดายและ

อยาสงผลิตภัณฑที่สัมผัสกับแอสเบสทอสไปซอมแซม กําจัด ผลิตภัณฑที่ปนเปอนแอสเบสทอสตามขอบังคับเฉพาะ ประเทศวาดวยการกําจัดของเสียที่ประกอบดวยแอสเบสทอส หากสายไฟฟาของเครื่องเสียหายจะตองสงเครื่องใหผูผลิต หรือตัวแทนทําการเปลี่ยนให หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได:

การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้

FEIN ยังใหการรับประกันตามคําประกาศรับประกัน ของบริษัทผูผลิต FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือ

การรับรองการปฏิบัติตามมาตรฐาน การรับรอง CE นี้ใชไดเฉพาะกับประเทศในสหภาพยุโรป

EFTA (European Free Trade Association) และ สําหรับผลิตภัณฑที่มีไวสําหรับตลาด EU หรือ EFTA เทานั้น หลังจากวางจําหนายผลิตภัณฑในตลาด EU เครื่องหมาย UKCA จะไมมีผลบังคับใช

UKCA ใชไดเฉพาะกับตลาดบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) และสําหรับผลิตภัณฑที่มีไว สําหรับตลาดบริเตนใหญเทานั้น หลังจากวางจําหนาย ผลิตภัณฑในตลาดบริเตนใหญ เครื่องหมาย CE จะ ไมมีผลบังคับใช

FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี้ เอกสารทางเทคนิคที่: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม ดาย ความยาวนอยที่สุดของพั้นช BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51.5 mm 3 13 09 094 00 1 51.5 mm BLK5.0 (**): 3 13 09 109 00 2 58.8 mm 3 13 09 107 00 0 56.6 mm 3 13 09 108 00 8 54.5 mm138
