KASUTUSJUHEND BLK 1.3 CSE Fein

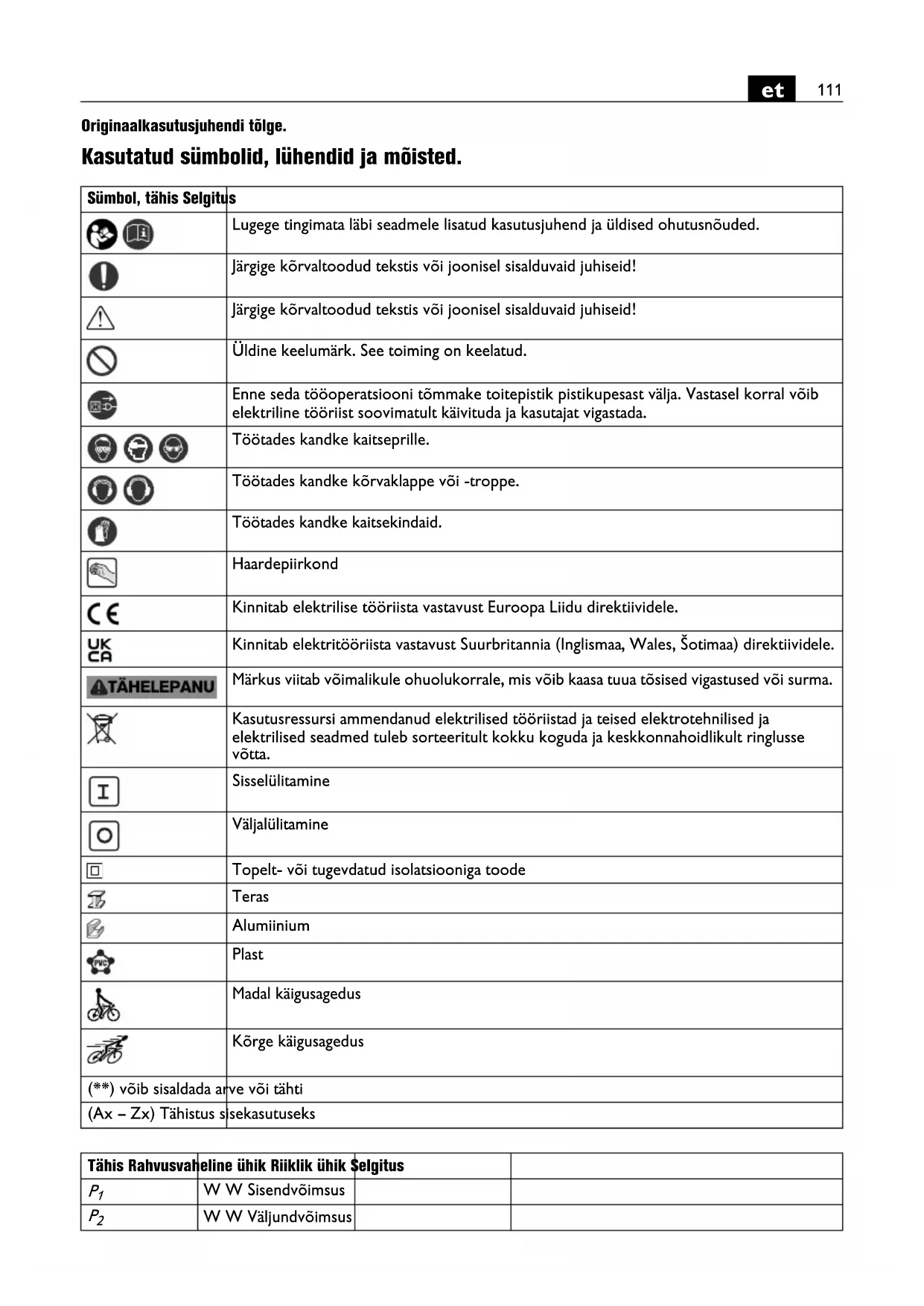

Originaalkasutusjuhendi tõlge. Kasutatud sümbolid, lühendid ja mõisted. Sümbol, tähis Selgitus Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Üldine keelumärk. See toiming on keelatud. Enne seda tööoperatsiooni tõmmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. Töötades kandke kaitseprille. Töötades kandke kõrvaklappe või -troppe. Töötades kandke kaitsekindaid. Haardepiirkond Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. Sisselülitamine Väljalülitamine Topelt- või tugevdatud isolatsiooniga toode Teras Alumiinium Plast Madal käigusagedus Kõrge käigusagedus (**) võib sisaldada arve või tähti (Ax – Zx) Tähistus sisekasutuseks Tähis Rahvusvaheline ühik Riiklik ühik Selgitus

W W Väljundvõimsus112

Tööohutus. Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Enne elektrlise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr 3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid. Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest. Elektrilise tööriista otstarve: käsitsi juhitav plekilõikur pleki lõikamiseks, väljalõigete tegemiseks ja sisekurvide lõikamiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas. BLK3.5/BLK5.0 (**): Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %. Vajaduse korral hankige kasutatud generaatori kohta teavet. Ohutusalased erinõuded. Kasutage seadme tarnekomplekti kuuluvaid lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi. Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasu- tamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist. Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

, rpm, r/min /min Tühikäigusagedus

m/min m/min Lõikekiirus U V V Nimipinge f Hz Hz Sagedus M... mm mm Meetermõõdustik Ø mm mm Detaili läbimõõt mm mm Toorikumax paksus terases kuni 400 N/mm

mm mm Tooriku max paksus alumiiniumis kuni 250 N/mm

mm mm Siselõigete jaoks ettepuuritava ava läbimõõt mm mm Min sisekurviraadius kg kg Kaal EPTA-Procedure 01 järgi

dB dB Helivõimsuse tase

pCpeak dB dB Helirõhu maksimaalne tase K... Mõõtemääramatus m/s

Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)

Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. Tähis Rahvusvaheline ühik Riiklik ühik Selgitus Fe 400 Fe 600 Fe 800 Al 250113

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid. Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd. Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tõmbab tolmu korpusse. Metallitolmu liigne kogunemine võib olla ohtlik. Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes. Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem. Käe-randme-vibratsioon Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada. Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Tööjuhised. Viige tööriist toorikuga kokku alles sisselülitatult. Lõikamisel hoidke tööriista tooriku pinna suhtes võimalikult vertikaalselt. Juhtige tööriista ühtlase ja mõõduka ettenihkega lõike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt. Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse. Templi ja matriitsi tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret: – terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli, – alumiiniumis tehtavate lõigete puhul: petrooleumi. Siselõike tegemiseks tuleb ette puurida ava, ava läbimõõtu vt punktist „Tehnilised andmed“. Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud. Kulunud templist ja matriitsist annab märku ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE (**): Templit ja matriitsi ei saa teritada. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Templit – aga mitte matriitsi – võib teritada, kui teritatud tempel ei jää matriitsi ettenähtud minimaalpikkusest lühemaks. BLK2.0E (**)/BLK3.5 (**): Šablooni järgi lõigates puudutab templijuhiku alumine silindrikujuline osa šablooni. Šablooni ja tegeliku lõikeserva vaheline kaugus on 2,5 mm. Šabloon peab olema vähemalt 2 mm paksune, šablooni ja tooriku kogupaksus ei tohi ületada 5,5 mm. BLK1.6E (**): Sügaval oleva pleki töötlemiseks võib tööriista külge paigaldada seadise Profil-Set 160 (lisatarvik). (vt lk 14) Korrashoid ja hooldus. Äärmuslike töötingimuste korral võib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja õlivaba suruõhuga ning kasutage rikkevoolukaitselülitit (FI). Õlitage matriitsikanduri ja templi vahelist liugpinda kergelt. Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele. Kui elektrilise tööriista ühendusjuhe on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik. Vajaduse korral võite ise välja vahetada järgmisi detaile: Tarvikud Garantii. Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid. Matriits Templi minimaalne pikkus BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0 (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,6 mm 3 13 09 108 00 8 54,5 mm114

Vastavusdeklaratsioon. Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on mõeldud EL- või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse. Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on mõeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse. Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele. Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Keskkonnakaitse, utiliseerimine. Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.115
