KULLANIM KILAVUZU BLK 1.3 CSE Fein

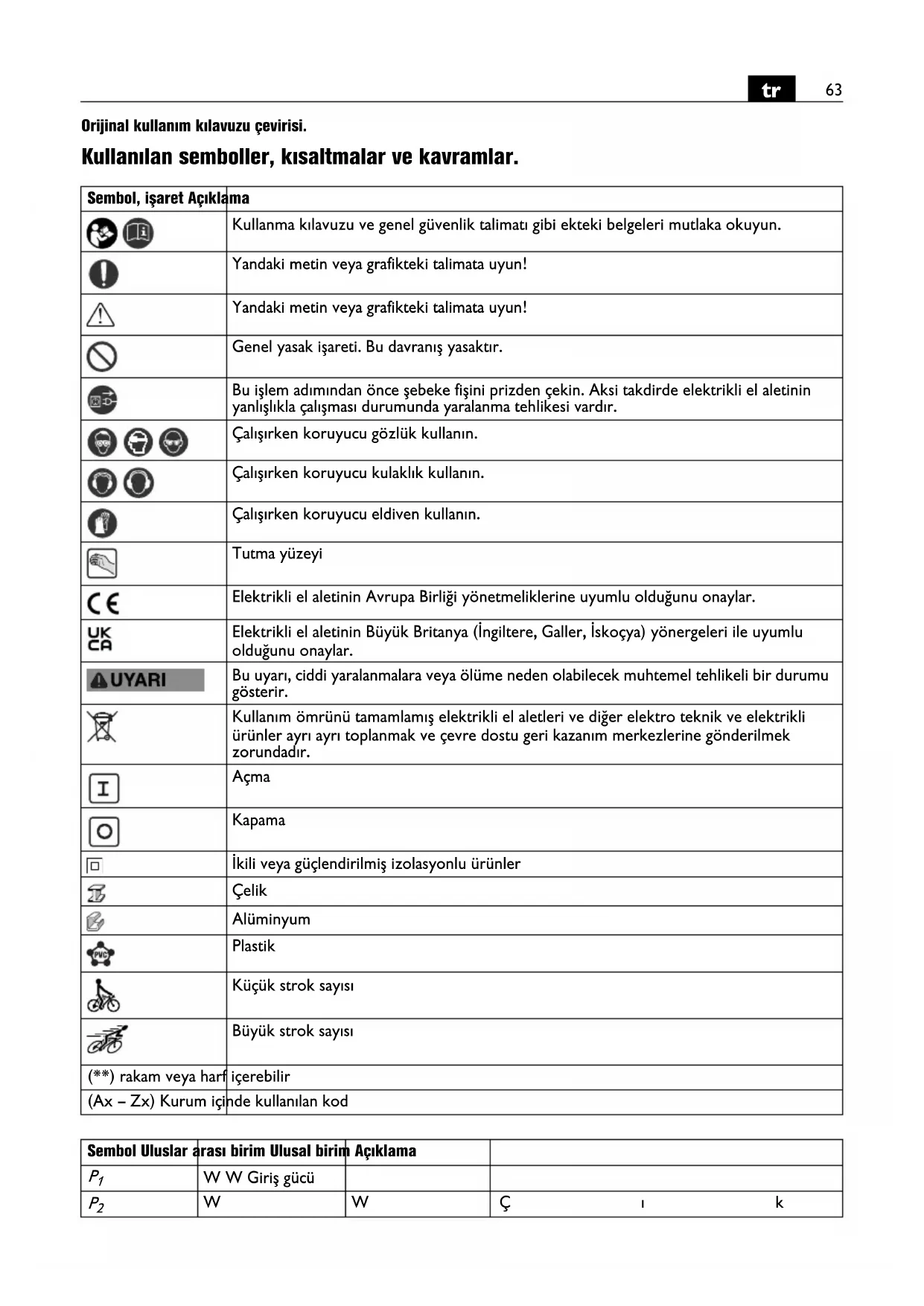

Orijinal kullanım kılavuzu çevirisi. Kullanılan semboller, kısaltmalar ve kavramlar. Sembol, işaret Açıklama Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. Yandaki metin veya grafikteki talimata uyun! Yandaki metin veya grafikteki talimata uyun! Genel yasak işareti. Bu davranış yasaktır. Bu işlem adımından önce şebeke fişini prizden çekin. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır. Çalışırken koruyucu gözlük kullanın. Çalışırken koruyucu kulaklık kullanın. Çalışırken koruyucu eldiven kullanın. Tutma yüzeyi Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. Açma Kapama İkili veya güçlendirilmiş izolasyonlu ürünler Çelik Alüminyum Plastik Küçük strok sayısı Büyük strok sayısı (**) rakam veya harf içerebilir (Ax – Zx) Kurum içinde kullanılan kod Sembol Uluslar arası birim Ulusal birim Açıklama

Güvenliğiniz için. Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın. Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’nı (ürün kodu 3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun. Elektrikli el aletinin tanımı: Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen uçlar ve aksesuarla sacların kesilmesi ve dar kavisli içten kesme işlerinde kullanılan elle yönlendirilen tırnaklı sac kesme makinesi. BLK3.5/BLK5.0 (**): Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akım jeneratörlerinde kullanılmaya uygun olarak tasarlanmıştır. Distorsiyon oranı % 10’u aşacak olursa bu norma uygunluk sağlanmaz. Kuşkulu durumlarda kullandığınız jeneratörün özellikleri hakkında bilgi alın. Özel güvenlik talimatı. Aletle birlikte teslim edilen ek tutamağı kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir. Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Uzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz.

, rpm, r/min /dak Boştaki strok sayısı

m/min m/dak Kesme hızı U VVNominal gerilim f Hz Hz Frekans M... mm mm Ölçü, metrik diş Ø mm mm Yuvarlak bir parçanın çapı mm mm 400 N/mm

kadar olan çelikte maksimum malzeme kalınlığı mm mm 600 N/mm

kadar kadar olan çelikte maksimum malzeme kalınlığı mm mm 800 N/mm

kadar olan çelikte maksimum malzeme kalınlığı mm mm 250 N/mm

kadar olan alüminyumda maksimum malzeme kalınlığı mm mm İçten kesmeli işlerde kılavuz delik çapı mm mm İç kavis yarı çapı, minimum kg kg Ağırlığı EPTA-Procedure 01’e uygun

dB dB Ses basıncı seviyesi

dB dB Gürültü emisyonu seviyesi

pCpeak dB dB En yüksek ses basıncı seviyesi K... Tolerans m/s

Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı)

Titreşim emisyon değeri m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Temel ve türetilen değerler uluslar arası birimler sistemi SI’den alınmıştır. Sembol Uluslar arası birim Ulusal birim Açıklama Fe 400 Fe 600 Fe 800 Al 25065

İş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir. Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın. Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir. Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır. Aleti çalıştırmadan önce her defasında şebeke bağlantı kablosunda ve şebeke fişinde hasar olup olmadığını kontrol edin. Tavsiye: Elektrikli aletini daima 30 mA veya daha düşük hatalı akım değerine sahip bir hatalı akım koruma şalteri (RCD) üzerinden çalıştırın. El kol titreşimi Bu talimatta belirtilen titreşim seviyesi EN 62841’e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir. Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi. Çalışırken dikkat edilmesi gereken hususlar. Elektrikli el aletini her zaman çalışır durumda iş parçasına yöneltin. Çalışırken elektrikli el aletini mümkün olduğu kadar iş parçası yüzeyine dik tutun. Elektrikli el aletini düzenli ve hafif itme kuvvetli ile kesme yönünde hareket ettirin. Aşırı itme kuvveti uçların kullanım ömrünü önemli ölçüde kısaltır. Sacları kaynak yerlerinden kesmeyin. Maksimum malzeme kalınlığını aşan çok katmanlı sacları kesmeyin. Zımba ve matrisin kullanım ömürlerini uzatmak için kesme hattı boyunce bir kayıcı madde sürülmesi tavsiye olunur: – Çelik sacları keserken: Kesme pastası veya kesme yağı, – Alüminyumu keserker: Gazyağı. İçten kesme yapmak için önceden bir kılavuz delik açmak gereklidir; açılacak kılavuz deliğin çapı için “Teknik veriler” bölümüne bakın. Elektrikli el aletini ancak kesme hattından dışarı çektikten sonra kapatın. İş temposu düşüyor ve belirgin ölçüde daha fazla itme kuvveti gerikiyorsa zımba ve matris aşınmış demektir.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE (**): Zımba ve matris bilenemez. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Bilenen zımbanın uzunluğu matrisin minimum uzunluğunu aşmıyorsa zımba – matris değil – bilenebilir. BLK2.0E (**)/BLK3.5 (**): Şablonla kesme yaparken, zımbanın alt silindirik kısmı şablona temas ettirilir. Şablonla gerçek kesme kenarı arasındaki mesafe 2,5 mm’dir. Şablon kalınlığı minimum 2 mm olmalıdır, şablonla iş parçasının toplam kalınlığı 5,5 mm’yi aşmamalıdır. BLK1.6E (**): Derin bükülü saclar kesilirken opsiyonel olarak temin edilebilen Profil-Set 160 takılabilir. (Bakınız: Sayfa 14) Bakım ve müşteri servisi. Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Elektrikli el aletinin koruyucu izolasyonu bundan olumsuz yönde etkilenebilir. Elektrikli el aletinin iç kısmını sık sık basınçlı hava ile temizleyin veya bir hatalı akım koruma şalteri (FI) kullanın. Matris tutucu ile zımba arasındaki kayıcı yüzeyleri hafifçe yağlayın. Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın. Elektrikli el aletinin bağlantı kablosu hasar görecek olursa, üretici veya üreticinin temsilcisi tarafından değiştirilmelidir. Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: Uçlar Matris Zımbanın minimum uzunluğu BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0 (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,6 mm 3 13 09 108 00 8 54,5 mm66

Teminat ve garanti. Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir. Uyumluluk beyanı. CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir. UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir. FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder. Teknik belgelerin bulunduğu merkez: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Çevre koruma, tasfiye. Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.67
