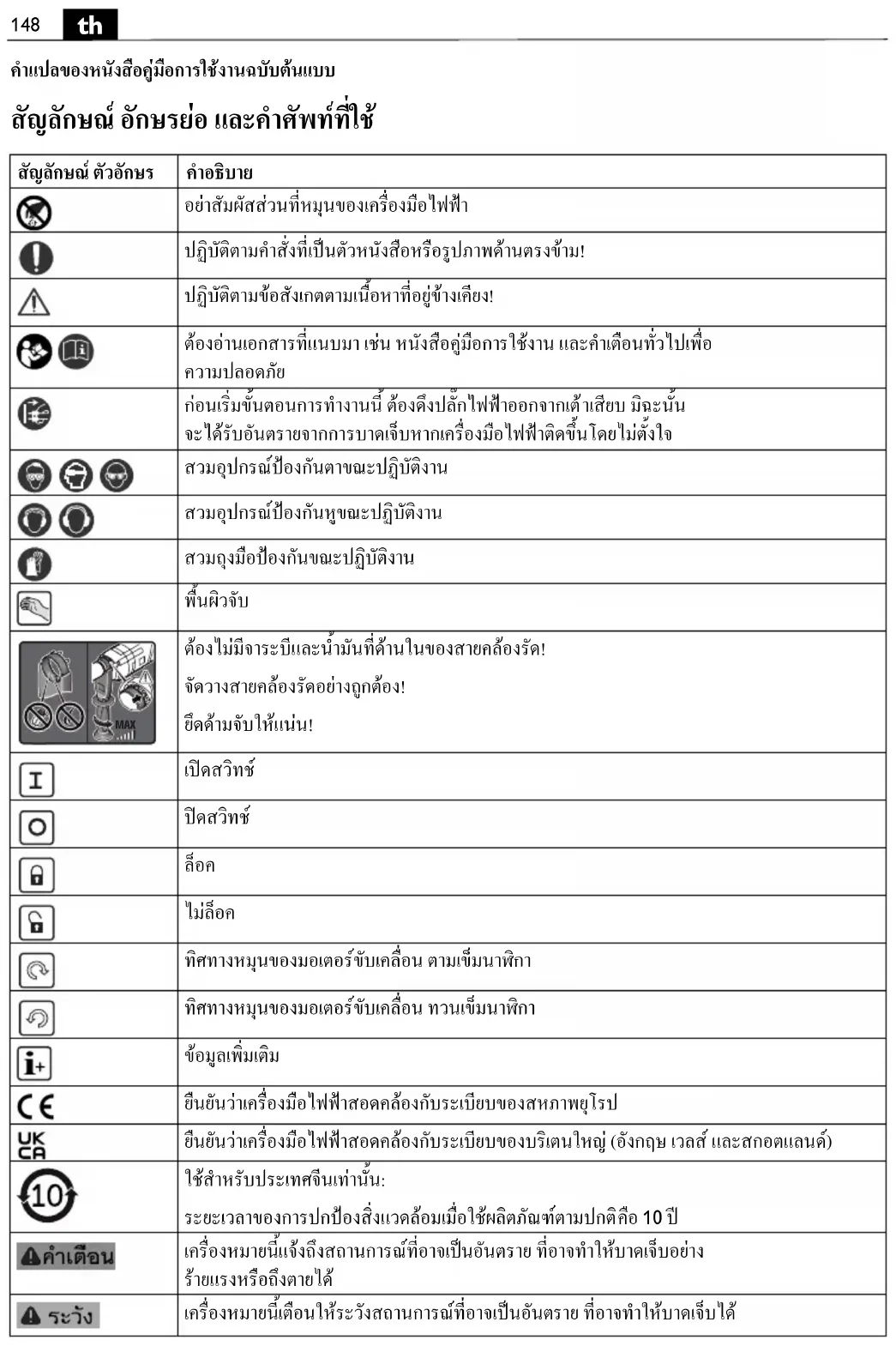

คําแปลของหนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย อยาสัมผัสสวนที่หมุนของเครื่องมือไฟฟา ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ปฏิบัติตามขอสังเกตตามเนื้อหาที่อยูขางเคียง! ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย กอนเริ่มขั้นตอนการทํางานนี้ ตองดึงปลั๊กไฟฟาออกจากเต าเสียบ มิฉะนั้น จะไดรับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน สวมถุงมือปองกันขณะปฏิบัติงาน

ตองไมมีจาระบีและน้ํามันที่ดานในของสายคลองรัด! จัดวางสายคลองรัดอยางถูกตอง! ยึดดามจับใหแนน!

ทิศทางหมุนของมอเตอรขับเคลื่อน ตามเข็มนาฬิกา ทิศทางหมุนของมอเตอรขับเคลื่อน ทวนเข็มนาฬิกา ขอมูลเพิ่มเติม ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) ใชสําหรับประเทศจีนเทานั้น: ระยะเวลาของการปกปองสิ่งแวดลอมเมื่อใชผลิตภัณฑตามปกติ คือ 10 ป เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยาง รายแรงหรือถึงตายได เครื่องหมายนี้เตือนใหระวังสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บได MAX149

ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดลอม ผลิตภัณฑที่มีฉนวนสองชั้นหรือฉนวนเสริม

1/เกียร 2 ความเร็วต่ํา ความเร็วสูง (**) อาจประกอบดวยตัวเลขและตัวอักษร (Ax – Zx) การทําเครื่องหมายเพื่อวัตถุประสงคภายใน ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วเดินตัวเปลา

, rpm, r/min rpm ความเร็ว ภาระเต็มที่ M... mm mm ขนาดของเกลียวเมตริก inch inch อุปกรณจับยึดเครื่องมือหัวจมหกเหลี่ยม Ømm mm เสนผาศูนยกลางของชิ้นสวนกลม mm mm สมรรถนะสูงสุด สําหรับเจาะเหล็กถึง 400 นิวตัน/มม.

– เหล็กกลาความเร็วสูง (ดอกสวานรองเกลียว) mm mm สมรรถนะสูงสุด สําหรับอะลูมิเนียมถึง 300 นิวตัน/มม.

– เหล็กกลาความเร็วสูง (ดอกสวานรองเกลียว) mm mm เสนผาศูนยกลางการเจาะสูงสุด ในไม (ดอกสวาน

mm mm ดอกกัดเกลียวใน mm mm

= ชวงหนีบของหัวจับดอกสวาน d2 = ขนาดเกลียวของเพลา 1/2"-20UNF

= เสนผาศูนยกลางปลอกคอหนีบ kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01

°C °C อุณหภูมิแวดลอมที่ยอมรับได

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน สัญลักษณ ตัวอักษร คําอธิบาย

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและ คําสั่งทั้งหมด การไมปฏิบัติตามคําเตือนและ คําสั่งอาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หรือ ไดรับบาดเจ็บอยางรายแรงเก็บรักษาคําเตือนและคําสั่ง ทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความ

ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อยางละเอียดและเขาใจอยางครบถวนแลว เก็บรักษา เอกสารดังกลาวสําหรับใชในภายหลัง และใหแนบไปกับ เครื่องมือไฟฟาหากนําไปแจกจายหรือขาย กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา สวานใชมือนําทาง สําหรับเจาะในโลหะ ไม พลาสติก และ เซรามิก และสําหรับเจาะรูเปนเกลียว ใหทํางานในบริเวณ ปลอดภัยจากสภาพอากาศ โดยใชเครื่องมือและอุปกรณ

FEIN แนะนํา เพื่อจุดประสงคนี้ตองปฏิบัติตามขอมูลทางเทคนิค ของเครื่องมือไฟฟาที่เกี่ยวของ สวานไมไดมีไวสําหรับใชกับพลาสติกผสมเสนใยคารบอน

หามใชเปน: เครื่องกวน ตัวขับเครื่องตัดหัวไชเทา ตัวขับ หินลับ ตัวขับแปรงลวด ฯลฯ เครื่องมือไฟฟานี้มีไวเพื่อใหบุคคลที่มีความชํานาญใชงาน ในชีวิตประจําวันเปนครั

เครื่องมือไฟฟานี้ยังเหมาะสําหรับใชกับเครื่องกําเนิดไฟฟา กระแสสลับที่มีกระแสไฟฟาออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกําเนิดไฟฟา มีสิ่งที่เรียกกันวาปจจัยความผิดเพี้ยนมากกวา 10 % เครื่อง กําเนิดไฟฟาก็จะไมตรงตามมาตรฐานนี้เปนอยางยิ่ง หากมี ขอสงสัย กรุณาอานเกี่ยวกับเครื่องกําเนิดไฟฟาที่ทานใช ปฏิบัติตามคําแนะนําการใชงานและกฎระเบียบแหงชาติ สําหรับการติดตั้งและการทํางานของเครื่องกําเนิดไฟฟา

คําเตือนเพื่อความปลอดภัยสําหรับสวาน คําเตือนเพื่อความปลอดภัยสําหรับ การทํางานทั้งหมด ใชดามจับเพิ่ม การสูญเสียการควบคุมอาจนําไปสูการบาดเจ็บ จับเครื่องมือไฟฟาตรงพื้นผิวจับที่หุมฉนวนเมื่อทํางานในบริเ วณที่เครื่องมืออาจสัมผัสกับสายไฟฟาที่ซอนอยูหรือสายไฟฟ าของตัวเครื่องเอง การสัมผัสกับสายที่ ”มีกระแสไฟฟา” ไหลผาน จะทําใหสวนที่เปนโลหะของเครื่องที่ไมมีฉนวน หุมเกิด “มีกระแสไฟฟา” ดวย และทําใหผูใชงานเครื่องถูก

คําเตือนเพื่อความปลอดภัยเมื่อใชดอกสวานยาว อยาทํางานดวยความเร็วที่สูงกวาอัตราความเร็วสูงสุดที่ อนุญาตของดอกสวานอยางเด็ดขาด หากใชความเร็วที่ สูงกวา ดอกสวานอาจโคงงออยางงายดายเมื่อปล อยให หมุนอยางอิสระโดยไมสัมผัสชิ้นงาน และสงผล ใหไดรับบาดเจ็บ เริ่มตนเจาะดวยความเร็วต่ําและใหปลายดอกสวานสัมผัส ชิ้นงานเสมอ หากใชความเร็วที่สูงกวา ดอกสวานอาจโคงงอ อยางงายดายเมื่อปลอยใหหมุนอยางอิสระโดยไมสัมผัส

ิ้นงาน และสงผลใหไดรับบาดเจ็บ ใชแรงกดลงตามแนวแกนของดอกสวานเทานั้นและอย าใช แรงกดมากเกินไป ดอกสวานอาจโคงงอทําใหเกิด การแตกหักหรือสูญเสียการควบคุม และสงผลใหไดรับ

คาความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอรของสามทิศทาง) h,D m/s

คาเฉลี่ยความสั่นสะเทือนสําหรับการเจาะใน

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย151

คําเตือนพิเศษเพื่อความปลอดภัย ระวังสายไฟฟา ทอแกซ หรือทอน้ําที่ถูกปดบังอยู ตรวจสอบ บริเวณทํางานดวยเครื่องตรวจหาโลหะ ตัวอยาง เช น กอน เริ่มตนทํางาน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ ถือเครื่องมือไฟฟาใหมั่นคง อาจเกิดแรงบิดตานสูงใน

อยาหันเครื่องมือไฟฟาไปยังตัวท านเอง บุคคลอ ื่น หรือสัตว อันตรายจากการไดรับบาดเจ็บจากเครื่องมือที่ร อนหรือ

อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกัน ไฟฟาดูดไมได อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมื

ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัย การทํางานแตอยางใด สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แวนตาปองกัน อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวมประกบหูปองกันเสียงดัง สวมถุงมือ และสวมผากันเปอน พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากต ัวทานได แวนปองกันตาต องสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน แตงกายใหเหมาะสม อยาใสเสื้อผาหลวมหรือสวมเครื่อง ประดับ เอาผม เสื้อผา และถุงมือออกหางจากชิ้นสวนที่กําลัง หมุน เสื้อผาหลวม เครื่องประดับ และผมยาวอาจเขาไปติด ในชิ้นสวนที่กําลังหมุน เมื่อทํางานเหนือศ ีรษะใหระวังวัตถุที่ตกลงมา ต. ย. เชน

เพื่อหลีกเลี่ยงการบาดเจ็บ ใหนํามือของทาน เส ื้อผา ฯลฯ ออกหางจากเศษวัตถุที่หมุนเสมอ เศษวัตถุอาจทําใหไดรับ

อยาพยายามถอดเครื่องมือออกขณะเครื่องมือยังหมุนอยู การพยายามถอดอาจนําไปสูการบาดเจ็บรายแรงได ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเป

มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได อยาทํางานกับวัสดุที่ประกอบดวยแมกนีเซียม อันตราย จากไฟไหมอยาทํางานกับพอลิเมอรเสริมแรงดวยคารบอน

CFP (carbon-fiber-reinforced polymer) และ วัสดุที่มีแอสเบสทอส วัสดุเหลานี้ถือเปนสารกอมะเร็ง กอนเริ่มตนทํางาน ใหตรวจสอบสายไฟฟาและปลั๊กไฟฟาเพื่อ หาจุดชํารุด ขอแนะนํา: ใชเครื่องมือไฟฟาทํางานผานอุปกรณปองกัน

(RCD) ที่มีขนาดกระแสไฟฟากําหนด 30 mA หรือ

การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 62841 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อ ทํางานประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลก ไป หรือไดรับการบ ํารุงรักษาไมดีพอ ระดับการสั นอาจ ผิดแผกไป ปจจัยเหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบ

การจัดการกับฝุนอันตราย เมื่อใชเครื่องมือไฟฟานี้สําหรับไสวัสดุออก อาจเกิดฝุนที่เปน อันตรายตอสุขภาพ การสัมผัสหรือหายใจเอาฝุนบาง ประเภทเขาไป ต. ย. เชนแอสเบสทอส หรือวัสดุที่มี แอสเบสทอส เคลือบผิวที่มีสารตะกั่ว โลหะ ไมบาง ประเภท แรธาตุ และอนุภาคซิลิเกตจากวัสดุผสมหิน ตัว ทําละลายสี ผลิตภัณฑรักษาเนื้อไม สีกันเพรียง

ือเดินสมุทร สามารถกระตุนใหเกิด ปฏิกิริยาแพแกผูใชเครื่องหรือผูที่ยืนอย ูใกลเคียง และ/หรือ นํามาซึ่งโรคติดเชื้อระบบหายใจ มะเร็ง ความผิดปกติแต152

กําเนิด หรืออันตรายตอการเจริญพันธุอื่นๆ อันตรายจาก การหายใจเอาฝุนเขาไปขึ้นอยูกับการรับฝุน ใหใช อุปกรณดูดฝุนที่กําหนดใหใชไดกับฝุนที่เก ิดขึ้น รวมทั้งใช อุปกรณปองกันรางกาย และจัดสถานที่ทํางานใหม ี การระบายอากาศที่ดี ปลอยใหวัสดุที่มีแอสเบสทอสเปนงาน ของผูเชี่ยวชาญ ฝุนไมและฝุนที่เป นโลหะเบา สวนผสม รอนๆ ของผงขัด และเคมีวัสดุ สามารถลุกไหมดวยตนเอง ภายใตสภาพแวดลอมที่ไมพึงประสงค หรืออาจทําใหเกิด ระเบิดได หลีกเลี่ยงไมใหประกายไฟแลบไปยัง ทิศทางอุปกรณเก็บผง รวมทั้งอยาใหเครื่องมือไฟฟา และวัสดุที่ขัดรอนเกินไป ถายอุปกรณเก็บผง/ถ ังผงใหทัน ทวงที ปฏิบัติตามคําแนะนําในการทํางานของบริษัท ผูผลิตวัสดุ รวมทั้งกฎขอบังคับที่เกี่ยวกับว ัสดุชิ้นงาน ที่ บังคับใชในประเทศของทาน คําแนะนําในการปฏิบัติงาน หากแหลงจายไฟถูกปลดออกในขณะที่มอเตอรกําลัง ทํางานอยู หรือเมื่อเสียบปลั๊กเครื่องมือไฟฟาที่เปดสวิทชอยู เขากับเตาเสียบ มอเตอรจะไมสตารทซ้ํา เมื่อเครื่องมือถูกบล็อกอยางตอเนื่อง หรือทํางานเกินพิกัด มอเตอรจะหยุดโดยอัตโนมัติ ใหสตารทเครื่องซำอีกครั้ง เปลี่ยนการตั้งเกียร หรือทิศทางหมุน เมื่อมอเตอรหยุดนิ่งอยู กับที่แลวเท

สําหรับการใชประจําที่ในแทนจับสวาน ใหนําเครื องมือ ไฟฟาที่ปดสวิทชออกจากแทนจับสวานทุกๆ 50 ชั่วโมง การทํางานที่อุณหภูมิวิ่งปกติ จากนั้นใหหมุนเครื่องไป 180° และปลอยใหเครื่องวิ่งนานประมาณ 1 นาที เพื่อใหมี การหลอลื่นทั่วกัน นําเศษวัสดุออกหลังการเจาะแตละครั้ง เศษวัตถุมีความแหลมคมและรอน! ปฏิบัติตามคําแนะนําเกี่ยวกับสารหลอเย็นของผูผลิต การซอมบํารุงและการบริการลูกคา หากใชเครื่องทํางานหนักกับโลหะ ฝุนที่มี คุณสมบัติเปนตัวนําไฟฟาอาจสะสมอยูขางใน เครื่องมือไฟฟา ฉนวนปองกันทั้งหมดของเครื่องมือ ไฟฟาอาจเสียได ใชอากาศอัดที่แหงและปราศจากน้ํามันเปา ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ และ เชื่อมตออุปกรณปองกันไฟดูด (RCD) ที่สายจาย (line side) อยาสงผลิตภัณฑที่สัมผัสกับแอสเบสทอสไปซอมแซม กําจัด ผลิตภัณฑที่ปนเปอนแอสเบสทอสตามขอบังคับเฉพาะ ประเทศวาดวยการกําจัดของเสียที่ประกอบดวยแอสเบสทอส เมื่อสติกเกอรและปายเตือนเกาและเสื่อมสภาพ ใหติดตัวใหม บนเครื่องมือไฟฟา หากสายไฟฟาของเครื่องเสียหายจะตองสงเครื่องใหผูผลิต หรือตัวแทนทําการเปลี่ยนให รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้ กรุณาดูในอิ นเทอรเน็ตที่ www.fein.com ใชเฉพาะชิ้นสวนอะไหลของแทเทานั้น หากตองการ ทานสามารถเปลี่ยนชิ้นสวน ดังตอไปนี้ เองได: หัวจับดอกสวาน ดามจับเพิ่ม เครื่องมือ การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้

FEIN ยังใหการรับประกันตามคําประกาศรับประกัน ของบริษัทผูผลิต FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือ

การรับรองการปฏิบัติตามมาตรฐาน การรับรอง CE นี้ใชไดเฉพาะกับประเทศในสหภาพยุโรป

EFTA (European Free Trade Association) และ สําหรับผลิตภัณฑที่มีไวสําหรับตลาด EU หรือ EFTA เทานั้น หลังจากวางจําหนายผลิตภัณฑในตลาด EU เครื่องหมาย UKCA จะไมมีผลบังคับใช

UKCA ใชไดเฉพาะกับตลาดบริเตนใหญ (อังกฤษเวลส และสกอตแลนด) และสําหรับผลิตภัณฑท ี่มีไว สําหรับตลาดบริเตนใหญเทานั้น หลังจากวางจําหนาย ผลิตภัณฑในตลาดบริเตนใหญ เครื่องหมาย CE จะ ไมมีผลบังคับใช

FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี เอกสารทางเทคนิคที่: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม153
