คู่มือผู้ใช้ VLUU ST5500 SAMSUNG

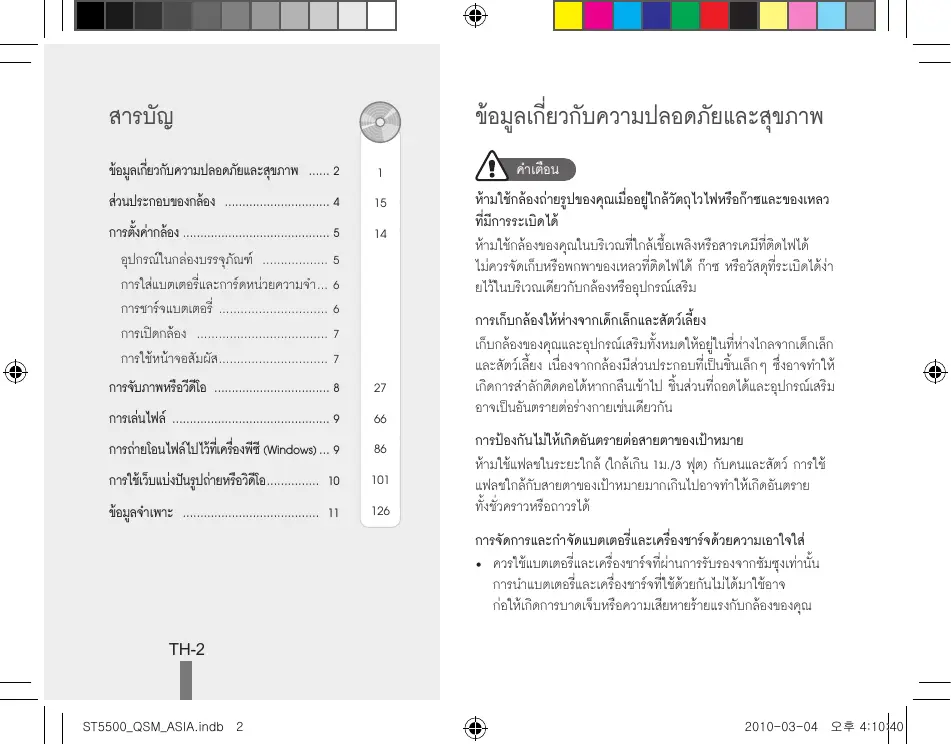

ข้อมูลเกีย่ วกับความปลอดภัยและสุขภาพ… …… 2 ส่วนประกอบของกล้อง… ………………………… 4 การตัง้ ค่ากล้อง……………………………………… 5 อุปกรณ์ในกล่องบรรจุภัณฑ์… ……………… 5 การใส่แบตเตอรี่และการ์ดหน่วยความจำ…… 6 การชาร์จแบตเตอรี่…………………………… 6 การเปิดกล้อง… ……………………………… 7 การใช้หน้าจอสัมผัส…………………………… 7 การจับภาพหรือวีดโี อ……………………………… 8 การเล่นไฟล์… ……………………………………… 9 การถ่ายโอนไฟล์ไปไว้ทเ่ี ครือ่ งพีซี (Windows)…… 9 การใช้เว็บแบ่งปันรูปถ่ายหรือวิดโี อ……………… 10 ข้อมูลจำเพาะ… ………………………………… 11 ข้อมูลเกี่ยวกับความปลอดภัยและสุขภาพ

ห้ามใช้กล้องถ่ายรูปของคุณเมื่ออยู่ใกล้วัตถุไวไฟหรือก๊าซและของเหลว ที่มีการระเบิดได้ ห้ามใช้กล้องของคุณในบริเวณที่ใกล้เชื้อเพลิงหรือสารเคมีที่ติดไฟได้ ไม่ควรจัดเก็บหรือพกพาของเหลวที่ติดไฟได้ ก๊าซ หรือวัสดุที่ระเบิดได้ง่า ยไว้ในบริเวณเดียวกับกล้องหรืออุปกรณ์เสริม การเก็บกล้องให้ห่างจากเด็กเล็กและสัตว์เลี้ยง เก็บกล้องของคุณและอุปกรณ์เสริมทั้งหมดให้อยู่ในที่ห่างไกลจากเด็กเล็ก และสัตว์เลี้ยง เนื่องจากกล้องมีส่วนประกอบที่เป็นชิ้นเล็กๆ ซึ่งอาจทำให้ เกิดการสำลักติดคอได้หากกลืนเข้าไป ชิ้นส่วนที่ถอดได้และอุปกรณ์เสริม อาจเป็นอันตรายต่อร่างกายเช่นเดียวกัน การป้องกันไม่ให้เกิดอันตรายต่อสายตาของเป้าหมาย ห้ามใช้แฟลชในระยะใกล้ (ใกล้เกิน 1ม./3 ฟุต) กับคนและสัตว์ การใช้ แฟลชใกล้กับสายตาของเป้าหมายมากเกินไปอาจทำให้เกิดอันตราย ทั้งชั่วคราวหรือถาวรได้ การจัดการและกำจัดแบตเตอรี่และเครื่องชาร์จด้วยความเอาใจใส่

• ควรใช้แบตเตอรี่และเครื่องชาร์จที่ผ่านการรับรองจากซัมซุงเท่านั้น การนำแบตเตอรี่และเครื่องชาร์จที่ใช้ด้วยกันไม่ได้มาใช้อาจ ก่อให้เกิดการบาดเจ็บหรือความเสียหายร้ายแรงกับกล้องของคุณ TH-2 ST5500_QSM_ASIA.indb 2 2010-03-04 오후 4:10:40

• ไม่ควรวางแบตเตอรี่หรือกล้องไว้บนหรือในอุปกรณ์ทำความร้อนต่างๆ • อย่าใส่วัตถุแปลกปลอมลงในส่วนต่างๆ ช่อง หรือจุดต่างๆ เช่น เตาไมโครเวฟ หรืออุปกรณ์ที่มีการแผ่รังสี เป็นต้น เนื่องจาก ของกล้องที่สามารถเข้าถึงได้ เพราะการรับประกันจะไม่ครอบคลุม แบตเตอรี่อาจระเบิดได้เมื่อเกิดความร้อนสูงเกินไป ความเสียหายประเภทนี้ การป้องกันแบตเตอรี่ อุปกรณ์ชาร์จ และการ์ดหน่วยความจำ ไม่ให้เกิดความเสียหาย ข้อควรระวัง
• ไม่ควรวางแบตเตอรี่หรือการ์ดหน่วยความจำในบริเวณที่เย็นจัด ควรใช้และเก็บกล้องด้วยความระมัดระวังและถูกวิธี หรือร้อนจัดจนเกินไป (อุณหภูมิต่ำกว่า 0 องศาเซลเซียส/
• อย่าให้กล้องเปียกน้ำ เพราะของเหลวอาจทำให้กล้องเสียหาย 32 องศาฟาเรนไฮต์ หรือสูงกว่า 40 องศาเซลเซียส/ รุนแรง อย่าถือกล้องในขณะที่มือเปียก หากกล้องได้รับความเสียหาย 104 องศาฟาเรนไฮต์) จากน้ำอาจทำให้สิทธิในการรับประกันสินค้าจากผู้ผลิตของ อุณหภูมิที่สูงเกินไปอาจทำให้ความจุในการชาร์จกำลังไฟลดลง คุณเป็นโมฆะ และทำให้การ์ดหน่วยความจำทำงานผิดปกติ
• หลีกเลี่ยงการใช้หรือเก็บกล้องไว้ในบริเวณที่เต็มไปด้วยฝุ่นละออง
• อย่าให้ของเหลว ฝุ่นละออง หรือสารแปลกปลอมเข้าไปสัมผัสถูก สกปรก อับชื้น หรือบริเวณที่ไม่มีการระบายอากาศเพียงพอ การ์ดหน่วยความจำหรือช่องเสียบการ์ดหน่วยความจำ การทำเช่น เพื่อป้องกันไม่ให้ชิ้นส่วนที่ถอดได้และส่วนประกอบภายใน นี้อาจทำให้การ์ดหน่วยความจำหรือกล้องทำงานผิดปกติ เกิดความเสียหาย
• ห้ามใช้การ์ดหน่วยความจำที่ถูกฟอร์แมทมาจากกล้องตัวอื่นหรือ
• ต่อสายหรืออะแดปเตอร์ และใส่แบตเตอรี่ เครอื่ งพีซี ให้ ฟอร์แมทการ์ดหน่วยความจำซ้ำด้วยกล้องของคุณ รวมถึงการ์ดหน่วยความจำ ด้วยความระมัดระวัง ปฏิบัติตามคำเตือนและข้อบังคับเรื่องความปลอดภัย การออกแรงกดที่ขั้วต่อ การต่อสายไม่ถูกวิธี หรือการใส่แบตเ กรุณาปฏิบัติตามข้อบังคับเรื่องการห้ามใช้กล้องในบางพื้นที่ ตอรี่และการ์ดหน่วยความจำไม่ถูกต้องจะทำให้พอร์ท ขั้วต่อ และอุปการณ์เสริมเสียหาย TH-3 ST5500_QSM_ASIA.indb 3 2010-03-04 오후 4:10:40 ส่วนประกอบของกล้อง

ปุ่มชัตเตอร์ ปุ่มเปิดปิดเครื่อง ไฟช่วยเหลือ AF/ไฟตั้งเวลา เสาอากาศกล้อง

ปุ่มเปิดเล่น ไฟแสดงสถานะ พอร์ท HDMI (ยอมรับสาย HDMI) พอร์ท USB และ A/V (ยอมรับสาย USB หรือสาย A/V) หน้าจอสัมผัส ที่ยึดขาตั้งกล้อง TH-4 ST5500_QSM_ASIA.indb 4 2010-03-04 오후 4:10:40 การตั้งค่ากล้อง อุปกรณ์ในกล่องบรรจุภัณฑ์

อะแดปเตอร์ AC/ สาย USB แบตเตอรี่แบบชาร์จได้

คูม่ อื การเริม่ ต้นใช้งานแบบด่วน ซีดีรอมคู่มือการใช้งาน

อุปกรณ์เสริม ซองใส่กล้อง การ์ดหน่วยความจำ (microSD )

สาย A/V เครื่องชาร์จแบตเตอรี สาย HDMI TH-5 ST5500_QSM_ASIA.indb 5 2010-03-04 오후 4:10:40 การตั้งค่ากล้อง การใส่แบตเตอรี่และการ์ดหน่วยความจำ การชาร์จแบตเตอรี่ อย่าลืมประจุถ่านก่อนใช้งานกล้อง

2 หันด้านที่มีผิวสัมผัส

การถอดแบตเตอรี่ 3 หันแบตเตอรี่ด้านที่มีโลโ ก้ของซัมซุงลง

การถอดการ์ดหน่วยความจำ กดเบาๆ จนกว่าการ์ดจะหลุดออก จากกล้อง แล้วดึงการ์ดออกจากช่องใส่ ไฟแสดงสถานะ

• ▪ แดง: กำลังชาร์จแบตเตอรี่
• ▪ เขียว: ชาร์จแบตเตอรี่เต็มแล้ว TH-6 ST5500_QSM_ASIA.indb 6 2010-03-04 오후 4:10:41 การเปิดกล้อง 1 กดปุ่ม [POWER] เพื่อเปิดหรือปิดกล้องถ่ายรูป

หน้าจอการตั้งค่าเริ่มต้นจะปรากฏขึ้น เมื่อคุณเปิดกล้องเป็นครั้งแรก การใช้หน้าจอสัมผัส ใช้ปากกา touch pen เพื่อแตะหรือลากบนหน้าจอ ข้อควรระวัง อย่าใช้วัตถุแหลมคมอื่นๆ เช่น ปากกาหรือดินสอ ในการแตะหน้าจอ การทำเช่นนี้อาจทำให้หน้าจอเสียหาย

แตะไอคอนเพือ่ เปิด เมนูหรือตัง้ ค่าตัวเลือก

2 เลือกภาษา ตั้งค่าวันที่และเวลา เลือกไทม์โซน และปรับเทียบหน้าจอ ลากไปทางซ้ายหรือขวา เพือ่ เลือ่ นในแนวนอน

TH-7 ST5500_QSM_ASIA.indb 7 2010-03-04 오후 4:10:41 การจับภาพหรือวีดีโอ

1 ต้องแน่ใจว่ากล้องอยู่ในโหมด a (โหมดอัตโนมัติ) 2 ปรับตำแหน่งของเป้าหมายในเฟรม 3 กด [ชัตเตอร์] ลงครึ่งหนึ่งเพื่อปรับโฟกัสอัตโนมัติ

เฟรมสีเขียวหมายถึงเป้าหมายอยู่ในโฟกัส การบันทึกวิดีโอ 1 เลือก a → v 2 ปรับตำแหน่งของเป้าหมายในเฟรม 3 กด [ชัตเตอร์]

เมื่อต้องการหยุดเล่นชั่วคราว เลือก เมื่อต้องการเล่นต่อ เลือก 4 กด [ชัตเตอร์] อีกครั้งเพื่อหยุดบันทึก จำนวนรูปถ่ายตามความละเอียดของภาพ (สำหรับ microSD™ ขนาด 1 GB) ความละเอียดของภาพ 4 กด [ชัตเตอร์] ลงจนสุดเพื่อถ่ายภาพ TH-8 ST5500_QSM_ASIA.indb 8 4320 X 3240 4000 X 3000 3984 X 2656 3840 X 2160 3264 X 2448 2560 X 1920 2048 X 1536 1920 X 1080 1024 X 768

ตัวเลขเหล่านี้ตรวจวัดภายใต้เงื่อนไขมาตรฐานของซัมซุง ซึ่งอาจแตกต่างกัน ไปขึ้นอยู่กับสภาวะในการถ่ายและการตั้งค่ากล้อง 2010-03-04 오후 4:10:41 การเล่นไฟล์ การดูรูปถ่าย 1 กด [เปิดเล่น] 2 วาดเส้นแนวนอนจากซ้ายไปขวา หรือเลือก < หรือ > เพื่อเลื่อนดูภาพ

คุณยังสามารถดูไฟล์ต่างๆ ได้โดยการเอียงกล้อง 1 เชื่อมต่อกล้องเข้ากับคอมพิวเตอร์ผ่านสาย USB ตรวจสอบให้แน่ใจว่าตัวเลือก ซอฟต์แวร์พีซี ถูกตั้งค่าไว้ที่ เปิด ในเมนูการตั้งค่า 2 เปิดกล้อง

การดูวิดีโอ 1 กด [เปิดเล่น] และเลือก 2 ใช้ไอคอนต่อไปนี้เพื่อควบคุมการเล่น สแกนย้อนกลับ หยุดหรือเล่นต่อ หยุดการเล่น สแกนไปข้างหน้า ปรับระดับเสียงหรือปิดเสียง ST5500_QSM_ASIA.indb 9 คอมพิวเตอร์จดจำกล้องได้โดยอัตโนมัติ สำหรับระบบปฏิบัติการ Windows Vista ให้เลือก Run iStudio.exe จากหน้าต่าง AutoPlay 3 เลือกโฟลเดอร์บนคอมพิวเตอร์ของคุณเพื่อบันทึกไฟล์ใหม่

หากกล้องไม่มีไฟล์ใหม่ จะไม่มีหน้าต่างเพื่อให้บันทึกไฟล์ใหม่ปรากฏขึ้น 4 เลือก ใช่

ไฟล์ใหม่จะถูกถ่ายโอนไปที่คอมพิวเตอร์ของคุณ ตอนนี้ คุณสามารถใช้โปรแกรม Intelli-studio ได้แล้ว

การถ่ายโอนไฟล์ไปไว้ที่เครื่องพีซี (Windows)

เกี่ยวกับ Intelli-studio Intelli-studio เป็นโปรแกรมที่มีอยู่ภายในตัวกล้องที่ให้คุณสามารถ เล่นและแก้ไขไฟล์ได้ และคุณยังสามารถอัปโหลดไฟล์ขึ้นบนเว็บไซต์ อย่างเช่น Flickr หรือ YouTube ได้ TH-9 2010-03-04 오후 4:10:41 การใช้เว็บแบ่งปันรูปถ่ายหรือวิดีโอ การเข้าใช้งานเว็บไซต์ 1 ในโหมดถ่ายรูปหรือเปิดเล่น ให้เลือก N →

กล้องจะค้นหาและแสดงอุปกรณ์ที่เป็นจุดเชื่อมต่อที่คุณ

2 เลือกอุปกรณ์ที่เป็นจุดเชื่อมต่อ กล้องจะเชื่อมต่อกับ WLAN หากอุปกรณ์ที่เป็นจุดเชื่อมต่อที่เลือกขอให้ใส่รหัสผ่าน ให้ใส่รหัสผ่าน

• ▪ หากกล้องไม่สามารถเชื่อมต่อกับ WLAN ได้โดยอัตโนมัติ ให้ทำการเชื่อมต่อกับ WLAN ด้วยตนเอง สำหรับข้อมูลเพิ่ มเติมเกี่ยวกับการเชื่อมต่อกับ WLAN กรุณาติดต่อผู้ดูแลห รือผู้ให้บริการเครือข่ายของคุณ

การอัพโหลดรูปถ่ายและวิดีโอ 1 เลือก 2 เลือก < หรือ > เพื่อเลื่อนผ่านไฟล์ 3 ลากรูปถ่ายหรือวิดีโอไปยังบริเวณสำหรับเลือกหรือเลือกรู ปถ่ายหรือวิดีโอ แล้วเลือก OK

3 เลือกเว็บไซต์ 4 ใส่รหัสล็อกอินและรหัสผ่าน แล้วเลือก ล็อกอิน

เลือก วันที่ เพื่อจัดประเภทไฟล์ 4 ใส่ชื่อและเลือกอัลบั้ม แล้วเลือก

TH-10 ST5500_QSM_ASIA.indb 10

• ความเร็วในการเชื่อมต่ออินเทอร์เน็ตของคุณอาจมีผลกระทบต่อความเร็ว ในการอัพโหลดรูปถ่ายหรือการเปิดเว็บเพจ
• คุณอาจจะไม่สามารถส่งอีเมลได้เนื่องจากการเชื่อมต่อเครือข่ายหรือการตั้งค่า บัญชีผู้ใช้อีเมล 2010-03-04 오후 4:10:41 ข้อมูลจำเพาะ เซ็นเซอร์ภาพ

การปรับโฟกัส ความเร็วชัตเตอร์ ขั้วต่อไฟ DC แบตเตอรี่แบบชาร์จได้ ขนาด (W x H x D) อุณหภูมิการทำงาน ความชื้นในการทำงาน ประเภท: CCD 1/2.3" (ประมาณ 7.76 มม.) ความละเอียดของภาพ: ประมาณ 14.2 ล้านพิกเซล พิกเซลทั้งหมด: ประมาณ 14.5 ล้านพิกเซล ความยาวโฟกัส: เลนส์ Schneider-KREUZNACH f = 5.6 - 39.2 มม. (เทียบเท่าฟิล์ม 35 มม.: 31 - 217 มม.)

• ระยะ F-stop: F3.3 (W) - F5.5 (T) แผงหน้าจอสัมผัสกว้างเต็มหน้าจอขนาด 3.7" (9.4 ซม.) การปรับโฟกัสอัตโนมัติ TTL (AF หลายจุด, AF กลาง, AF จดจำใบหน้า, AF ตรวจจำหน้า, AF แบบแตะ, การถ่ายแบบแตะหน้าจอ)
• อัตโนมัต:ิ 1/8 - 1/2000 วินาที
• โปรแกรม: 1 - 1/2000 วินาที
• กลางคืน: 8 - 1/2000 วินาที
• หน่วยความจำภายใน: ประมาณ 13 MB
• หน่วยความจำภายนอก (อุปกรณ์เสริม): microSDTM การ์ด (รองรับสูงสุด 4 GB) ความจุของหน่วยความจำภายในเครื่องอาจไม่ตรงกับที่ระบุไว้ด้านบน 20 ขา, 4.4 V แบตเตอรี่ชนิดลิเธียมไอออน (SLB-11A, 1130 mAh)

103.8 x 58.3 x 19.6 มม.

161.1 ก. (ไม่รวมแบตเตอรี่และการ์ดความจำ)
