040-026 - Fräsmaskin Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Fräsmaskin
Märke	Meec Tools
Modell	040-026
Mått (L x B x H)	500 mm x 400 mm x 300 mm
Vikt	25 kg
Strömförsörjning	230 V / 50 Hz
Motoreffekt	1500 W
Spindelhastighetsområde	0 - 3000 varv/min (variabel)
Chuckstorlek	13 mm (1/2 tum)
Bordets storlek	300 mm x 200 mm
Rörelselängd (X/Y/Z)	150 / 100 / 80 mm
Funktioner	Fräsning, borrning, spårning, konturering
Säkerhetsfunktioner	Nödstoppsknapp, spindelskydd, överlastskydd
Medföljande tillbehör	Frässats, hylssats, arbetslampa
Material	Gjutjärnskropp, stålbord
Bottenhålsmönster	4 x 10 mm hål
Maximal verktygsdiameter	16 mm
Smörjning	Oljenipplar för spindel och slädar
Rekommenderat underhåll	Rensa spånor regelbundet, smörj slädar veckovis
Tillgång på reservdelar	Kontakta Meec Tools reservdelsservice
Garanti	2 år

Vanliga frågor - 040-026 Meec Tools

Vilka är de rekommenderade maskinhastigheterna för fräsning av stål?

För stål, använd spindelhastigheter mellan 500 och 1500 varv/min. Se hastighetsdiagrammet i manualen för exakta inställningar baserat på skärdiameter och material.

Hur byter jag fräsverktyget?

Koppla först bort strömmen. Använd spindellåset för att hålla axeln, lossa sedan hylsans mutter med den medföljande nyckeln. Sätt i det nya verktyget och dra åt ordentligt.

Vad ska jag göra om maskinen vibrerar för mycket?

Kontrollera att maskinen är vågrät och bultad till en stadig arbetsbänk. Inspektera även fräsverktyget för balans och se till att arbetsstycket är ordentligt fastklämt.

Hur ofta ska jag smörja maskinen?

Smörj spindellagren och glidbanor var 20:e drifttimme eller veckovis. Använd en högkvalitativ olja för glidbanor (ISO VG 68).

Kan jag använda denna maskin för borrning?

Ja, 040-026 kan användas för borrning med spiralborr upp till 10 mm i diameter. Använd lägre hastigheter och se till att borren är korrekt inriktad.

Vad är den maximala arbetsstyckesstorleken?

Bordet mäter 300x200 mm, så arbetsstycken bör inte överskrida dessa dimensioner. Du kan dock använda överhäng med extra stöd för längre bitar.

Hur justerar jag remspänningen?

Öppna remskyddet. Lossa motorns monteringsbultar, skjut motorn för att uppnå rätt spänning (cirka 5 mm nedböjning), dra sedan åt bultarna. Se manualen för detaljer om rembyte.

Varför slirar chucken?

Hylsans mutter kan vara lös. Dra åt den med nyckeln. Om slirandet fortsätter kan hylsan vara sliten eller fräsverktygets skaft vara underdimensionerat. Inspektera och byt ut vid behov.

Hur rengör jag maskinen?

Använd en borste eller dammsugare för att ta bort spånor och damm. Torka av ytor med en ren trasa. Undvik tryckluft eftersom det kan blåsa skräp in i rörliga delar.

Var hittar jag reservdelar?

Kontakta Meec Tools via deras webbplats eller auktoriserade återförsäljare. Ha ditt modellnummer (040-026) och serienummer redo för snabbare service.

BRUKSANVISNING 040-026 Meec Tools

Läs bruksanvisningen noggrant innan användning!

VARNING! Vissa typer av damm som uppstår vid slipning, sågning, putsning, borrning och liknande arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra reproduktionsproblem. Använd lämplig skyddsutrustning.

Användning

• Verktyget är avsett för bearbetning av trä och liknande material.
• Använd inte verktyget för bearbetning av metall eller plast. Vid handhållen användning får verktyget endast användas med frässtålet nedåt. Det får inte användas snett eller uppåtriktat. Kontakta återförsäljaren om du vill använda verktyget tillsammans med fräsbord. All annan användning är förbjuden.
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten. Elverktygets stickpropp måste passa till nätuttaget.

VARNING! Dra ut sladden före rengöring, underhåll och montering/demontering av delar eller tillbehör.

SÄKERHETSINFORMATION

OBS! Följ alla anvisningar och säkerhetsanvisningar. Om inte alla anvisningar och säkerhetsanvisningar följs, finns risk för personskada och/eller egendomsskada. Termen elverktyg i varningarna nedan avser ditt nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

• Läs dessa anvisningar noga före användning och spara dem för framtida behov.
• Dessa anvisningar ska följa med verktyget om du säljer det eller lämnar det vidare. Verktyget får endast användas av vuxna personer som tagit del av dessa anvisningar.
• Verktyget är inte avsett att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda det, såvida de inte har fått anvisningar gällande användande av verktyget av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med verktyget.

Säkerhetsanvisningar för arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brandfarliga vätskor och gaser eller brandfarligt damm. Elverktyg genererar gnistor, som kan antända damm eller ångor.
• Håll kringstående personer och barn på behörigt avständ. Om du blir distraherad kan du tappa kontrollen över utrustningen.

Allmänna säkerhetsanvisningar

• Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig stickproppsadapter tillsammans med jordade apparater.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.
• Utsätt inte verktyget för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
• Verktyget får endast användas på avsett sätt. Bär eller dra aldrig verktyget i sladden och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk. Undvik elolycksfall.
• Vid användning i fuktiga utrymmen ska verktyget nätanslutas via jordfelsbrytare.

Personsäkerhet

• Var hela tiden uppmärksam och tillämpa sunt förnuft. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd skyddsglasögon. Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter elverktygets typ och användning, minskar risken för personskada.
• Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden och/eller batteriet eller lyfter/bär verktyget. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Kontrollera alltid att ställnycklar och liknande avlägsnats från verktyget innan du slår på det. Nyckel eller liknande som sitter kvar på en roterande del på elverktyg kan orsaka personskada.
• Undvik ostadiga och besvärliga arbetsställningar. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns utrustning för dammutsug och -uppsamling ska denna anslutas och användas korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och hantering

• Tvinga inte elverktyget. Använd rätt verktyg för det planerade arbetet.
• Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
• Dra ut sladden och/eller ta ut batteriet innan justeringar görs, tillbehör byts ut eller elverktyg ställs undan.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Personer som inte tagit del av dessa anvisningar ska inte använda verktyget. Elverktyg är farliga om de används av oerfarna personer.

• Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligigt underhållna elverktyg.

• Håll skärande verktyg skarpa och rena för bättre och säkrare arbete. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.
• Använd elverktyg, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Använd inte elverktyg för något annat ändamål än det avsedda.

WARNING!

• Följ säkerhetsanvisningarna när du arbetar med elverktyg, för att minska risken för elolycksfall, personskada och brand.
• Använd skyddsglasögon. Använd dammfiltermask. Använd hörselskydd.
• Spänn fast arbetsstycket med tving, klämmor eller skruvstycke.
• Använd aldrig frässtål som är skeva, deformerade eller på annat sätt skadade. Använd bara frässtål med skaftdiameter 6 eller 8 mm, vilka klarar verktygets maximivarvtal.
• Använd aldrig slöa frässtål.
• Använd bara frässtål avsedda för trä och liknande material.
• Kontrollera att arbetsstycket är fritt från spik och främmande föremål.
• Låt motorn nå maximivarvtal innan du börjar fräsa. Starta aldrig verktyget när frässtålet är i kontakt med arbetsstycket.
• Tryck inte verktyget för hårt framåt. Jämn framåtrörelse minskar risken för problem och gör att verktyget håller längre.
• För bästa resultat, arbeta moturs vid bearbetning av ytterkonturer och medurs för bearbetning av innerkonturer.
• Gör flera bearbetningspassager vid användning av bits med stor diameter eller om mycket material ska avverkas.
• Stäng omedelbart av verktyget och dra ut sladden vid onormalt ljud eller onormala vibrationer.
• Vänta tills verktyget har stannat helt innan du lägger ifrån dig det.
• Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt före rengöring och/eller underhåll. Dra ut sladden när verktyget inte används.
• Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt innan du försöker avlägsna spån, bits eller liknande.
• Verktyget är enbart avsett för bearbetning av trä och liknande material.

Före användning

• Kontrollera före varje användning att verktyget, sladden, stickproppen och eventuella tillbehör är fria från skador.
• Använd inte verktyget om det är skadat.
• Kontrollera före varje användning att alla delar är korrekt monterade.
• Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i stickproppen i nätuttaget.
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten. Elverktygets stickpropp måste passa till nätuttaget.
• Verktyget får endast anslutas till jordat nätuttag.

VARNING! Om sladden eller stickproppen är skadad ska den bytas ut av behörig servicepersonal, för att undvika fara.

Underhåll

Elverktyget får endast servas av kvalificerad servicepersonal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

TEKNISKA DATA

Märkspänning 230 V ~ 50 Hz

Effekt 1020 W

Varvtal obelastad 11 500-34 000 v/min

Spännhylsa 8 mm

Ljudtrycksnivå, LpA 91 dB(A), K=3 dB

Ljudeffektsnivå, LwA 102 dB(A), K=3 dB

Vibrationsnivå 4,1 m/s2, K=1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

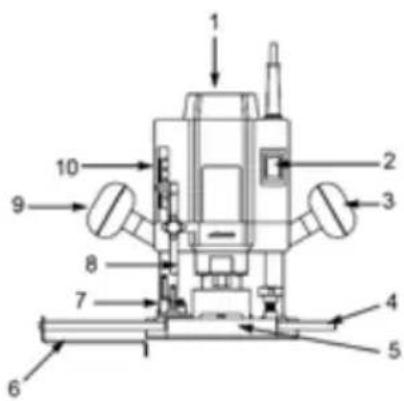

BESKRIVNING

1. Varvtalsinställning
2. Strömbrytare På/Av
3. Handtag
4. Stag till parallellanslag
5. Sula
6. Parallellanslag
7. Justerbart djupstopp
8. Djupstopp
9. Handtag
10. Djupinställning

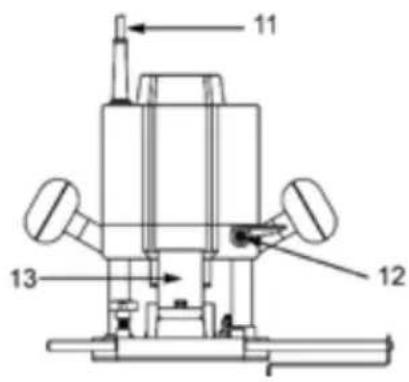

1. Nätkabel
2. Låsspak
3. Dammutsug

HANDHAVANDE

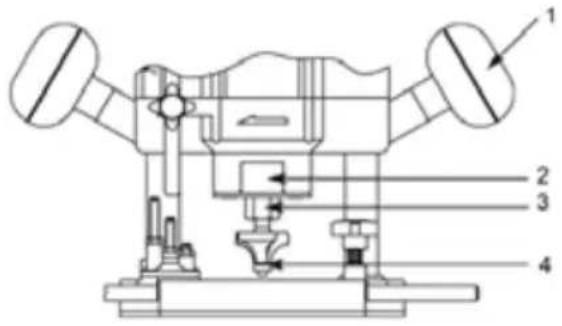

MONTERING AV SPÄNNHYLSA SAMT AV FRÄSSTÅL

Verktyget är avsett för frässtål med skaftdiameter högst 8 mm. De medföljande spännhylsorna används för frässtål med skaftdiameter 6 eller 8 mm. Följ anvisningarna nedan för att byta spännhylsa.

1. Frigör lässpaken och dra ut fräsen så längt det går.
2. Placera verktyget på plant, halkfritt underlag.
3. Välj frässtål och passande spännhylsa.
4. Tryck på spindellåset och avlägsna klämmuttern.
5. För in spännhylsan i spindeln och håll den tryckt på plats.
6. Skruva på klämmuttern på spindelgångan.

7. För in frässtålet minst 20 mm i spännhylsan.

8. Håll spindellåset intryckt och skruva fast spännhylsan ordentligt med en skruvnyckel.

• 8 mm spännhylsan är monterad i spindeln vid leverans. Det genomskinliga skyddet över dammutsugningsmekanismen kan avlägsnas för att underlätta byte av spännhylsa eller frässtål. Demontera skyddet genom att avlägsna de två klämskruvarna på sulans undersida.
• Vid byte till frässtål med samma skaftdiameter räcker det att lossa klämmuttern något. Klämmuttern behöver inte avlägsnas helt.

WARNING!

• Hantera frässtål försiktigt – risk för skärskador. Använd bara tillbehör som klarar verktygets maximivarvtal (se tekniska data).
• Rengör chuck, spännhylsa och frässtål före montering.
• Kontrollera att frässtål och chuck är korrekt monterade och roterar fritt innan verktyget startas.

ANSLUTNING AV DAMMSUGARE

• Du kan ansluta dammsugare till verktygets dammutsugningsmekanism.
• Dammutsugningsanslutningens ytterdiameter är cirka 38 mm, innerdiametern cirka 34 mm. Använd alltid dammutsugningssystem för att säkerställa säker och ren arbetsmiljö.

Handtag

Skruva fast handtagen i de gångade hålen på verktygets sidor.

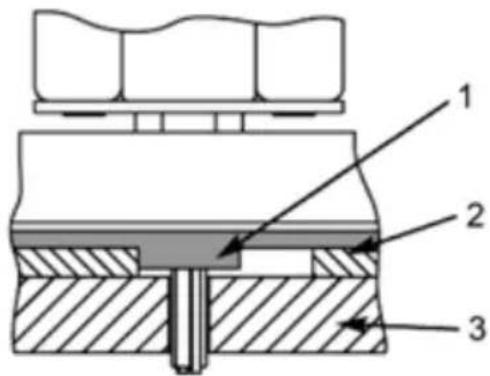

ANVÄNDNING AV FRÄSMALL

Den runda kopierhylsan av metall används för att föra verktyget längs önskad kontur. Kopierhylsans bussning, som har ytterdiameter 19 mm, måste passa mot mallen. Mallens kontur överförs till arbetsstycket. Följ anvisningarna nedan för att montera kopierhylsan.

1. Placera verktyget på plant, halkfritt underlag.
2. Montera önskat frässtål.
3. Avlägsna de två klämskruvarna från dammutsugningsmekanismen på sulans undersida.
4. Montera kopierhylsan med bussningen nedåt.
5. Fixera kopierhylsan med klämskruvarna och dammutsugningsmekanismen (se bild).

1. Kopierhylsans bussning
2. Kopierhylsa
3. Arbetsstycke

OBS!

Kopierhylsan är endast avsedd att användas tillsammans med mallar. Den måste demonteras före vanlig fräsning. Om dammutsugningsmekanismen är i vägen för kopierhylsan, kan du montera kopierhylsan utan dammutsugningsmekanismen, med hjälp av de medföljande muttrarna M5.

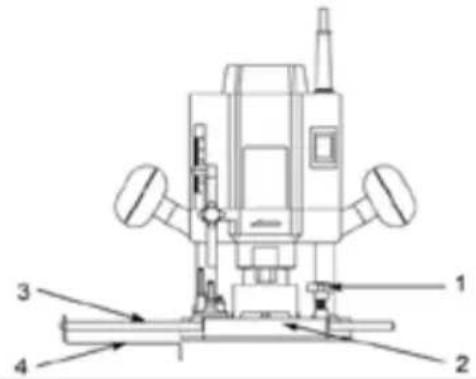

Parallellanslag

Parallellanslaget används vid fräsning av spår parallellt med arbetsstyckets kant. Montera parallellanslaget på gejderna. För in gejderna i öppningarna på sulans sida och ställ in önskat avständ mellan parallellanslaget och frässtålet. Lås fast gejderna i sulan med skruvarna.

1. Låsskruv
2. Sula
3. Gejd
4. Parallellanslag

Centreringstapp

Centreringstappen används för fräsning av cirkelformade konturer. Avlägsna parallellanslaget. Kläm fast centreringstappen på den ena gejden genom att dra åt vingmuttern. För in gejden i den ena öppningen på sulans sida och ställ in önskat avständ mellan centreringstappen och frässtålet. Lås fast gejden i sulan med monteringsskruvarna.

Djupstopp

Justera djupstoppet genom att frigöra lässpaken och trycka på verktygets handtag tills önskad djupinställning nätts. Lås lässpaken igen.

1. Djupindikering
2. Djupinställning med markering
3. Låsskruv
4. Justerbart djupstopp

Det justerbara djupstoppet har sju lägen. Djupstoppet gör att du kan ställa in exakt samma fräsdjup som använts tidigare. Frigör låsskruven, vrid djupstoppet till önskat djup och lås det.

OBS!

Djupstopplägena måste justeras varje gång du byter frässtål, eftersom frässtålen har olika längd.

Lossa lässpaken och dra in frässtålet efter användning. Låt inte oskyddat frässtål sticka ut under sulan.

Start/Stopp

Start Tryck på strömbrytaren.

Verktyget är tillslaget när strömbrytaren är intryckt.

Strömbrytaren kan inte låsas i tillslaget läge.

Stopp Släpp strömbrytaren.

Inställning av varvtal

Ställ in önskat varvtal mellan 16 000 och 30 000 v/min med hjälp av varvtalsinställningen. Ställ in lämpligt varvtal för frässtålets diameter och det material som ska bearbetas.

1. Varvtalsinställning
2. Strömbrytare På/Av

UNDERHÅLL

OBS! Stäng av verktyget och dra ut sladden före justering, byte av delar, rengöring eller underhållsarbete.

Rengöring

• Rengör verktyget med en trasa fuktad med milt rengöringsmedel. Använd inte starka rengöringsmedel eller lösningsmedel, de kan skada verktygets plastdelar.
• Håll verktygets ventilationsöppningar rena.
• Håll gejderna rena. Smörj dem med tunn olja vid behov.
