Produkttype	Fresemaskin
Merke	Meec Tools
Modell	040-026
Mål (L x B x H)	500 mm x 400 mm x 300 mm
Vekt	25 kg
Strømforsyning	230 V / 50 Hz
Motoreffekt	1500 W
Spindelhastighetsområde	0 - 3000 RPM (variabel)
Chuckstørrelse	13 mm (1/2 tomme)
Bordstørrelse	300 mm x 200 mm
Vandring (X/Y/Z)	150 / 100 / 80 mm
Funksjoner	Fresing, boring, sporing, konturering
Sikkerhetsfunksjoner	Nødstoppknapp, spindelbeskyttelse, overbelastningsbeskyttelse
Inkludert tilbehør	Fresesett, oppspenningssett, arbeidslampe
Materiale	Støpejernskropp, stålbord
Bunnhullmønster	4 x 10 mm hull
Maksimal verktøydiameter	16 mm
Smøring	Oljenipler for spindel og føringer
Anbefalt vedlikehold	Rengjør spon regelmessig, smør føringer ukentlig
Tilgjengelighet av reservedeler	Kontakt Meec Tools reservedelsservice
Garanti	2 år

Ofte stilte spørsmål - 040-026 Meec Tools

Hva er anbefalte maskinhastigheter for fresing av stål?

For stål, bruk spindelhastigheter mellom 500 og 1500 RPM. Se hastighetsdiagrammet i håndboken for eksakte innstillinger basert på skjærediameter og materiale.

Hvordan bytter jeg freseverktøyet?

Først, koble fra strømmen. Bruk spindellåsen for å holde akselen, løsne deretter spennmutteren med den medfølgende skrunøkkelen. Sett inn det nye verktøyet og stram godt.

Hva skal jeg gjøre hvis maskinen vibrerer for mye?

Kontroller at maskinen er vannrett og boltet fast til en solid arbeidsbenk. Inspiser også verktøyet for balanse og sørg for at arbeidsstykket er ordentlig fastspent.

Hvor ofte bør jeg smøre maskinen?

Smør spindellagrene og glideføringer hver 20. driftstime eller ukentlig. Bruk en god kvalitetsføringsolje (ISO VG 68).

Kan jeg bruke denne maskinen til boring?

Ja, 040-026 kan brukes til boring med spiralbor opp til 10 mm i diameter. Bruk lavere hastigheter og sørg for at boret er riktig innrettet.

Hva er maksimal arbeidsstykkestørrelse?

Bordet måler 300x200 mm, så arbeidsstykker bør ikke overskride disse dimensjonene. Du kan imidlertid bruke utheng med ekstra støtte for lengre stykker.

Hvordan justerer jeg beltespenningen?

Åpne beltedekselet. Løsne motorens monteringsbolter, skyv motoren for å oppnå riktig spenning (ca. 5 mm nedbøyning), stram deretter boltene igjen. Se i håndboken for detaljer om beltebytte.

Hvorfor gliper chucksen?

Spennmutteren kan være løs. Stram den med skrunøkkelen. Hvis glippingen fortsetter, kan spennpatronen være slitt eller verktøyskaftet for lite. Inspiser og bytt om nødvendig.

Hvordan rengjør jeg maskinen?

Bruk en børste eller støvsuger for å fjerne spon og støv. Tørk overflater med en ren klut. Unngå å bruke trykkluft da det kan blåse rusk inn i bevegelige deler.

Hvor finner jeg reservedeler?

Kontakt Meec Tools via deres nettside eller autoriserte forhandlere. Ha modellnummeret (040-026) og serienummeret klart for raskere service.

BRUKSANVISNING 040-026 Meec Tools

ADVARSEL! Visse typer støv som oppstår ved sliping, saging, pussing, boring og lignende arbeid, inneholder kjemikalier som kan forårsake kreft, fosterskader eller andre reproduksjonsproblemer. Bruk egnet verneutstyr.

Bruk

• Verktøyet er beregnet for bearbeiding av tre og tilsvarende materiale.
• Ikke bruk verktøyet til bearbeiding av metall eller plast. Ved håndholdt bruk skal verktøyet kun brukes med fresestålet nedover. Det skal ikke brukes skjevt eller vendt oppover. Kontakt forhandleren hvis du vil bruke verktøyet sammen med fresebord. All annen bruk er forbudt.
• Kontroller at nettspenningen tilsvarer merkespenningen på typeskiltet. El-verktøyets støpsel må passe til stikkontakten.

ADVARSEL! Trekk ut støpselet før rengjøring, vedlikehold og montering/demontering av deler eller tilbehør.

SIKKERHETSINFORMASJON

OBS! Følg alle anvisninger og sikkerhetsanvisninger. Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, er det fare for personskade og/eller skade på eiendom. Begrepet elverktøy i advarslene nedenfor gjelder for ditt strømtilkoblede (ledningsutstyrte) eller batteridrevne (ledningsløse) el-verktøy.

• Les disse anvisningene nøye før bruk, og ta vare på dem for eventuell fremtidig bruk.
• Anvisningene skal følge med verktøyet om du selger det eller gir det videre. Verktøyet skal bare brukes av voksne personer som har gjort seg kjent med disse anvisningene.
• Verktøyet er ikke beregnet for bruk av personer (barn eller voksne) med funksjonshemminger eller av personer uten tilstrekkelig erfaring med eller kunnskap i å bruke det, med mindre de har fått anvisninger om bruk av verktøyet av noen som er ansvarlig for deres sikkerhet. Barn skal holdes under oppsyn, slik at de ikke leker med verktøyet.

Sikkerhetsanvisninger for arbeidsområde

• Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke rom øker faren for skader.
• Ikke bruk el-verktøyet i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. El-verktøy skaper gnister som kan antenne støv eller damp.
• Hold barn og tilskuere på god avstand. Hvis du blir distrahert, kan du miste kontrollen over utstyret.

Generelle sikkerhetsanvisninger

• El-verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer av noe slag på støpselet. Ikke bruk støpseladapter sammen med jordede apparater.
• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for el-ulykker øker hvis kroppen din jordes.
• Ikke utsett verktøyet for regn eller fukt. Hvis det kommer vann inn i et el-verktøy, øker faren for el-ulykker.
• Verktøyet skal bare brukes til det det er beregnet for. Ikke bær eller trekk verktøyet etter ledningen og ikke trekk i ledningen for å koble fra støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og bevegelige deler. Skadde eller ødelagte ledninger øker faren for el-ulykker.
• Hvis verktøyet brukes utendørs, skal du bare bruke skjøteledninger som er godkjent for utendørs bruk. Unngå el-ulykker.
• Ved bruk på fuktige steder skal verktøyet kobles til strøm via jordfeilbryter.

Personsikkerhet

• Vær alltid oppmerksom, og bruk sunn fornuft. Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Ett øyeblikks manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig personskade.
• Bruk vernebriller. Sikkerhetsutstyr som støvfiltermaske, sklisikre vernesko, hjelm og hørselvern, avhengig av el-verktøyets type og bruksområde, reduserer faren for personskade.
• Kontroller at strømbryteren står i avslått posisjon, før du setter i støpselet og/eller batteriet eller løfter/bærer verktøyet. Ulykkesfaren er stor hvis du bærer el-verktøyet med fingeren på strømbryteren eller kobler verktøyet til strøm når strømbryteren er slått på.
• Kontroller alltid at skrunøkler og lignende er fjernet fra verktøyet før du slår det på. Slike nøkler, eller annet utstyr/verktøy som sitter igjen på en roterende del på et el-verktøy, kan forårsake personskade.
• Unngå ustødige og vanskelige arbeidsstillinger. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll over el-verktøyet hvis en uventet situasjon skulle oppstå.
• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær og smykker og langt hår kan sette seg fast i bevegelige deler.
• Hvis det finnes utstyr for støvavsug og -oppsamling, skal dette kobles til og benyttes på riktig måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.

Bruk og håndtering

• Ikke overbelast el-verktøyet. Bruk riktig verktøy til det planlagte arbeidet.
• Ikke bruk verktøyet hvis det ikke går an å slå det av og på med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.
• Trekk ut ledningen og/eller ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk el-verktøyet.

• El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Personer som ikke har lest disse anvisningene, skal ikke bruke verktøyet. El-verktøyet er farlig hvis det brukes av uerfarne personer.

• Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke funksjonen. Hvis el-verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.

• Hold skjæreverktøy skarpe og rene for bedre og sikrere ytelse. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å kontrollere.
• Bruk el-verktøy, tilbehør, bits osv. i henhold til anvisningene, og ta hensyn til gjeldende arbeidsforhold og det arbeidet som skal utføres. Ikke bruk el-verktøyet til andre formål enn det er beregnet for.

ADVARSEL!

• Følg sikkerhetsanvisningene når du arbeider med el-verktøy for å redusere faren for el-ulykker, personskade og brann.
• Bruk vernebriller. Bruk støvfiltermaske. Bruk hørselsvern
• Spenn fast arbeidsstykket med tvinge, klemmer eller skrustikke.
• Bruk aldri fresestål som er skjeve, deformerte eller skadet på annen måte. Bruk kun fresestål med skaftdiameter 6 eller 8 mm som tåler verktøyets maksimale turtall.
• Ikke bruk sløve fresestål.
• Bruk kun fresestål som er beregnet for tre og lignende materialer.
• Kontroller at arbeidsstykket er fritt for spiker og andre fremmedlegemer.
• La motoren nå maksimalt turtall før du begynner å frese. Ikke start verktøyet når fresestålet er i kontakt med arbeidsstykket.
• Ikke trykk verktøyet for hardt fremover. En jevn bevegelse fremover reduserer faren for problemer og gjør at verktøyet holder lenger.
• For å få best mulig resultat må du jobbe mot klokken ved bearbeiding av ytterkanter og med klokken ved bearbeiding av innerkanter.
• Bearbeid i flere omganger ved bruk av bits med stor diameter eller hvis mye materiale skal freses bort.
• Slå umiddelbart av verktøyet og trekk ut støpselet ved unormale lyder eller vibrasjoner.
• Vent til verktøyet har stanset helt før du legger det fra deg.
• Slå av apparatet, trekk ut ledningen og vent til alle bevegelige deler har stanset helt før rengjøring og/eller vedlikehold. Dra ut ledningen når verktøyet ikke er i bruk.
• Slå av apparatet, trekk ut støpselet og vent til alle bevegelige deler har stanset helt, før du prøver å fjerne spon, bits eller lignende.
• Verktøyet er kun beregnet for bearbeiding av tre og tilsvarende materiale.

Før bruk

• Kontroller før hver gangs bruk at verktøyet, ledningen, støpselet og eventuelt tilbehør er uten skader.
• Verktøyet må ikke brukes hvis det er skadet.
• Kontroller før hver gangs bruk at alle deler er riktig montert.
• Kontroller at strømbryteren står i avslått posisjon før du setter støpselet i stikkontakten.
• Kontroller at nettspenningen tilsvarer merkespenningen på typeskiltet. El-verktøyets støpsel må passe til stikkontakten.
• Verktøyet skal bare kobles til et jordet strømuttak.

ADVARSEL! Hvis ledningen eller støpselet er skadet, må de byttes ut av godkjent servicepersonale for å unngå fare.

Vedlikehold

Service på el-verktøy må bare utføres av kvalifisert servicepersonell som bruker originale reservedeler. Det sikrer at el-verktøyet alltid er i forsvarlig stand.

TEKNISKE DATA

Merkespenning 230 V ~ 50 Hz
Effekt	1020 W
Tomgangsturtall 11 500-34 000 o/min
Spennhylse 8 mm
Lydtrykknivå, LpA 91 dB (A), K=3 dB
Lydeffektnivå, LwA 102 dB (A), K=3 dB
Vibrasjonsnivå 4,1 m/s ^2 , K=1,5 m/s ^2

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

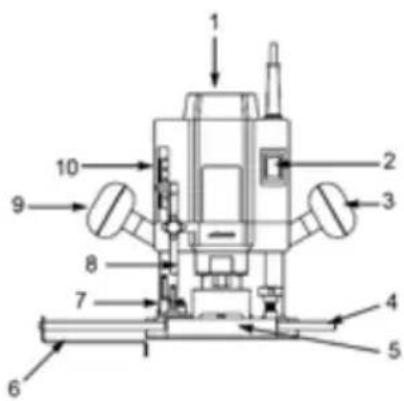

BESKRIVELSE

1. Turtallsinnstilling
2. Strømbryter På/Av
3. Håndtak
4. Stag til parallellanlegg
5. Såle
6. Parallellanlegg
7. Justerbar dybdestopper
8. Dybdestopper
9. Håndtak
10. Dybdeinnstilling

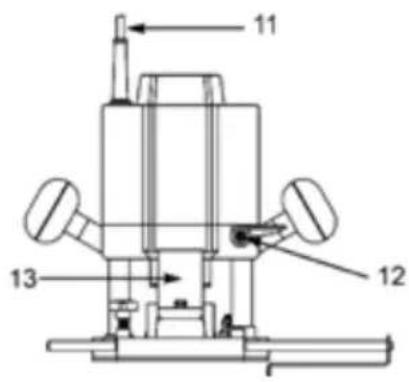

1. Strømkabel
2. Låsespak
3. Støvavsug

BRUK

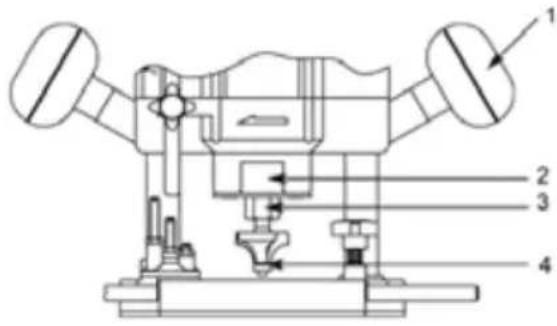

Montering av spennhylse og bitsbytte

Verktøyet er beregnet for fresestål med skaftdiameter på maks. 8 mm. De medfølgende spennhylsene brukes til fresestål med skaftdiameter 6 eller 8 mm. Følg anvisningene nedenfor for å bytte spennhylse.

1. Frigjør låsespaken og trekk fresen så langt ut som mulig.
2. Plasser verktøyet på et plant, sklisikkert underlag.
3. Velg fresestål og egnet spennhylse.
4. Trykk på spindellåsen og fjern klemmutteren.
5. Før spennhylsen inn i spindelen og hold den på plass.
6. Skru klemmutteren på spindelgjenget.

7. Før fresestålet minst 20 mm inn i spennhylsen.

8. Hold spindellåsen inntrykt og skru spennhylsen ordentlig fast med en skrunøkkel.

- Spennhylsen på 8 mm er montert i spindelen ved levering. Den gjennomsiktige beskyttelsen over støvavsuget kan fjernes for enklere bytte av spennhylse eller fresestål. Demonter beskyttelsen ved å fjerne de to klemskruene på undersiden av sålen.

- Ved bytte til fresestål med samme skaftdiameter holder det å løsne klemmutteren litt. Klemmutteren trenger ikke tas helt av.

ADVARSEL!

- Vær forsiktig med fresestålet – fare for kuttskader. Bruk kun tilbehør som tåler verktøyets maksimale turtall (se tekniske data).

- Rengjør chuck, spennhylse og fresestål før montering.

- Kontroller at fresestål og chuck er korrekt montert og roterer fritt før verktøyet startes.

TILKOBLING AV ST∅VSUGER

- Du kan koble støvsuger til verktøyets mekanisme for støvavsug.

- Støvavsugets ytre diameter er ca. 38 mm, den indre diameteren er ca. 34 mm. Bruk alltid et system for støvavsug for å garantere et sikkert og rent arbeidsmiljø.

Håndtak

Skru fast håndtakene i de gjengede hullene på sidene av verktøyet.

BRUK AV FRESEMAL

Den runde kopierhylsen av metall brukes til å føre verktøyet langs ønsket kontur. Kopierhylsens bøssing, som har ytterdiameter 19 mm, må passe til malen. Malens kontur overføres til arbeidsstykket. Følg anvisningene nedenfor for å montere kopierhylsen.

1. Plasser verktøyet på et plant, sklisikkert underlag.
2. Monter ønsket fresestål.
3. Fjern de to klemskruene fra støvavsuget på undersiden av sålen.
4. Monter kopierhylsen med bøssingen vendt ned.
5. Fest kopierhylsen med klemskruene og støvavsuget (se bilde).

Kopierhylsen er kun beregnet for bruk sammen med maler. Den må monteres før vanlig fresing. Hvis støvavsuget er i veien for kopierhylsen, kan du montere kopierhylsen uten støvavsuget ved hjelp av de medfølgende mutterne M5.

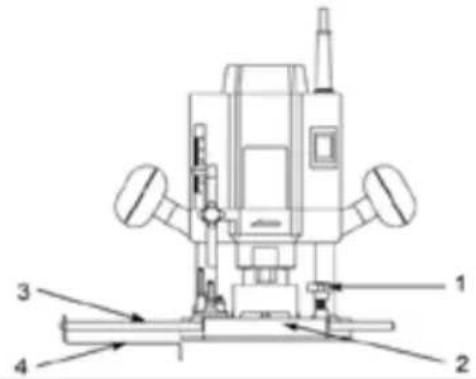

Parallellanlegg

Parallellanlegget brukes ved fresing av spor parallelt med kanten av arbeidsstykket. Monter parallellanlegget på skinnene. Før skinnene inn i åpningene på siden av sålen og still inn ønsket avstand mellom parallellanlegget og fresestålet. Lås skinnene fast i sålen med skruene.

1. Låseskrue
2. Såle
3. Skinne
4. Parallellanlegg

Sentreringstapp

Sentreringstappen brukes til fresing av sirkelformede konturer. Fjern parallellanlegget. Klem fast sentreringstappen på den ene skinnen ved å trekke til vingemutteren. Før skinnen inn i den ene åpningen på siden av sålen og still inn ønsket avstand mellom sentreringstappen og fresestålet. Lås skinnen fast i sålen med monteringsskruene.

Dybdestopper

Juster dybdestopperen ved å frigjøre låsespaken og trykke på verktøyets håndtak til du når ønsket dybdeinnstilling. Lås låsespaken igjen.

1. Dybdeindikasjon

2. Dybdeinnstilling med markering

3. Låseskrue

4. Justerbar dybdestopper

Den justerbare dybdestopperen har sju nivåer. Med dybdestopperen kan du stille inn nøyaktig samme fresedybde som er brukt tidligere. Frigjør låseskruen, vri dybdestopperen til ønsket dybde, og lås den.

OBS!

Dybdestoppnivåene må justeres hver gang du bytter fresestål, siden fresestålene har ulik lengde.

Løsne låsespaken og trekk inn fresestålet etter bruk. Ikke la et ubeskyttet fresestål stikke ut under sålen.

Start/stopp

Start Trykk på strømbryteren. Verktøyet er slått på när strømbryteren holdes inne. Strømbryteren kan ikke låses i påslått posisjon.

Stopp Slipp strømbryteren.

Innstilling av turtall

Still inn ønsket turtall mellom 16 000 og 30 000 o/min ved hjelp av turtallsinnstillingen. Still inn egnet turtall for fresestålets diameter og det materialet som skal bearbeides.

OBS! Slå av verktøyet og trekk ut ledningen før justering, bytte av deler, rengjøring eller vedlikehold.

Rengjøring

• Rengjør verktøyet med en klut fuktet med et mildt rengjøringsmiddel. Ikke bruk sterke rengjøringsmidler eller løsemidler, de kan skade verktøyets plastdeler.
• Hold verktøyets ventilasjonsåpninger rene.
• Hold skinnene rene. Smør dem med tynn olje ved behov.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

www.jula.no.

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes.

Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.
