Produkttyp	Luft/vattenvärmepump
Varumärke	Anslut
Modell	416-116
Användning	Uppvärmning och kylning
Lämplig yta	Upp till 240 m²
Maximal värmeeffekt	9 kW
Maximal kyleffekt	8 kW
Strömförbrukning (värme)	1.05 - 2.8 kW
Strömförbrukning (kyla)	1.1 - 8.3 kW
Nominell värmeeffekt	3.4 - 8.3 kW
Driftstemperaturområde	-25 °C till +40 °C
COP (prestandakoefficient)	Max 4.2
Kompressortyp	Panasonic Twin Rotary Inverter
Köldmedium	R410A
Ljudnivå inomhusenhet	35 dB
Ljudnivå utomhusenhet	56 dB
Vikt inomhusenhet	26.5 kg
Vikt utomhusenhet	48 kg
Inomhusenhet mått (B x D x H)	450 x 220 x 645 mm
Utomhusenhet mått (B x D x H)	893 x 380 x 706 mm
Matningsspänning	230 V, 50 Hz, 16 A (jordad)
Elektrisk värmepatron	3 kW (inbyggd, separat matning)
Avfrostningsfunktion	Automatisk och timerstyrd avfrostning
Kontrollpanel	Trådbunden med LCD-display, temperaturinställning, timer, nattläge
Installation	Kräver kvalificerad tekniker

Vanliga frågor - 416-116 Anslut

Vilken är den maximala ytan värmepumpen kan betjäna?

Värmepumpen är designad för bostäder upp till 240 m².

Vilken typ av köldmedium använder Anslut 416-116?

Den använder köldmedium R410A.

Kan värmepumpen fungera i mycket kallt väder?

Ja, driftstemperaturområdet är från -25 °C till +40 °C.

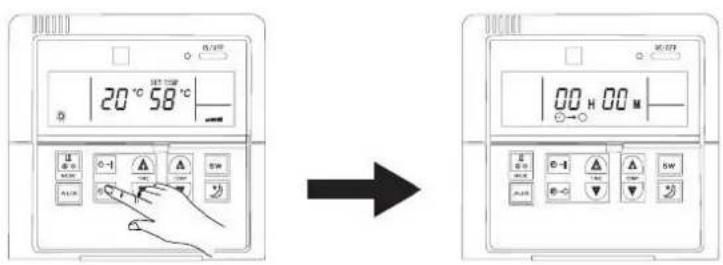

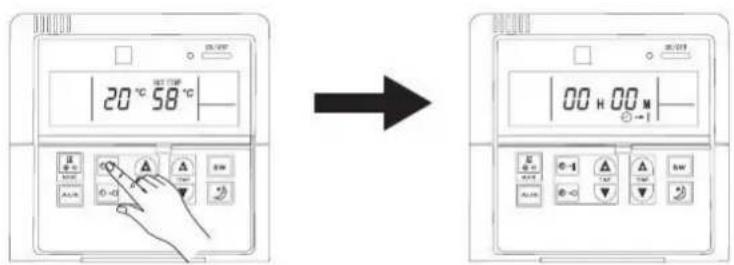

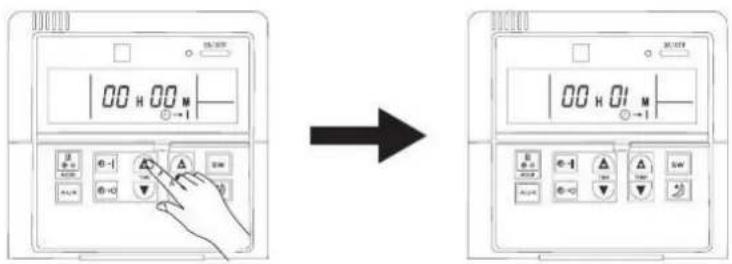

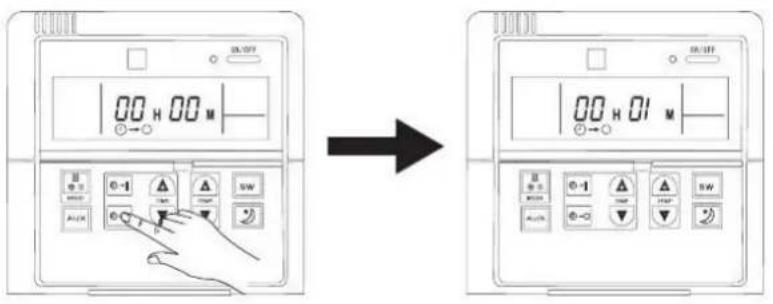

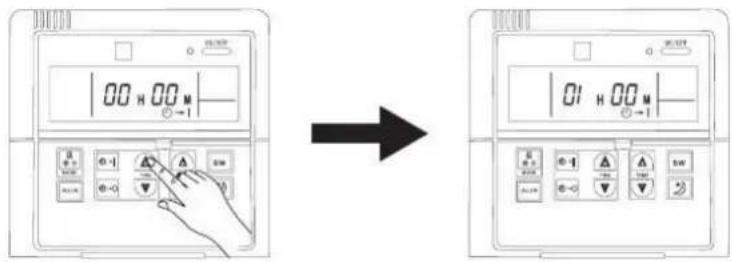

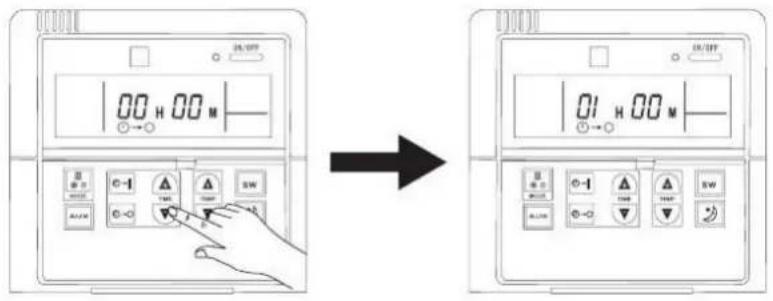

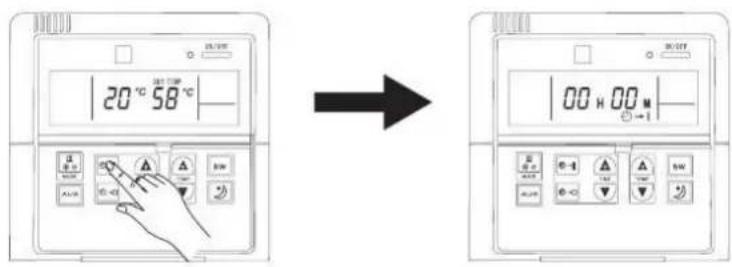

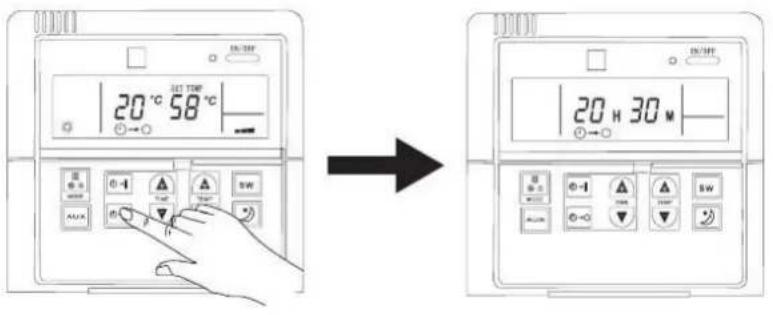

Hur ställer jag in timern på kontrollpanelen?

Tryck på knappen Timer ON eller Timer OFF, använd sedan knapparna Upp och Ner för att ställa in timmar och minuter. Inställningen sparas automatiskt efter 5 sekunder.

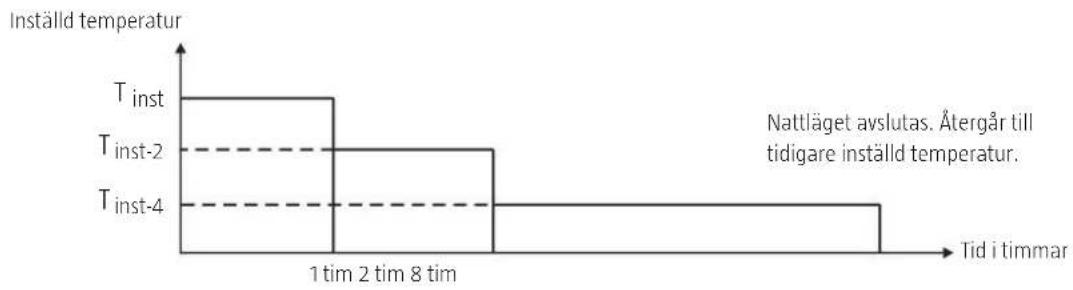

Vad är nattläge och hur fungerar det?

I värmeläge sänker nattläge gradvis den inställda temperaturen med 2°C efter 1 timme, sedan ytterligare 2°C efter 2 timmar, och håller i 6 timmar innan den återgår till originaltemperaturen. I kylläge höjer den temperaturen med 1°C varje timme i två timmar.

Hur rengör jag filtren?

Öppna frontpanelen på inomhusenheten, ta bort filtren, tvätta dem med vatten, låt dem torka och sätt sedan tillbaka dem.

Vad ska jag göra om felkod E0 visas på kontrollpanelen?

E0 indikerar en kortslutning eller kabelbrott mellan kontrollpanelen och värmepumpen, eller en defekt kontrollpanel. Kontrollera kabelanslutningen och om problemet kvarstår, kontakta en tekniker.

Krävs en jordfelsbrytare för installation?

Ja, jordfelsbrytare och överbelastningsskydd krävs för säker drift.

Vad är den inbyggda elektriska värmepatronen till för?

Den fungerar som en backup-värmekälla när omgivningstemperaturen är för låg eller värmepumpens kapacitet är otillräcklig. Den kan också användas för bakteriedödande uppvärmning upp till 60-75°C.

Hur ofta bör professionellt underhåll utföras?

Det rekommenderas att systemet kontrolleras av en kvalificerad tekniker minst en gång per år, eller enligt lokala föreskrifter.

BRUKSANVISNING 416-116 Anslut

Installera inomhusenheten 10

Installera utomhusenheten 11

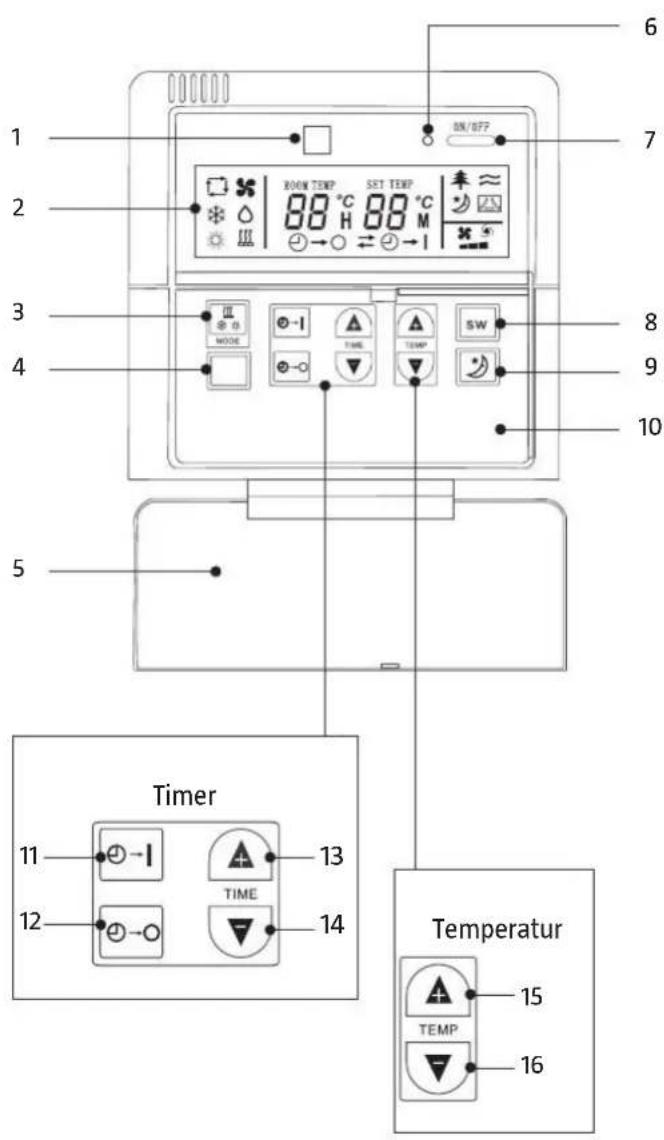

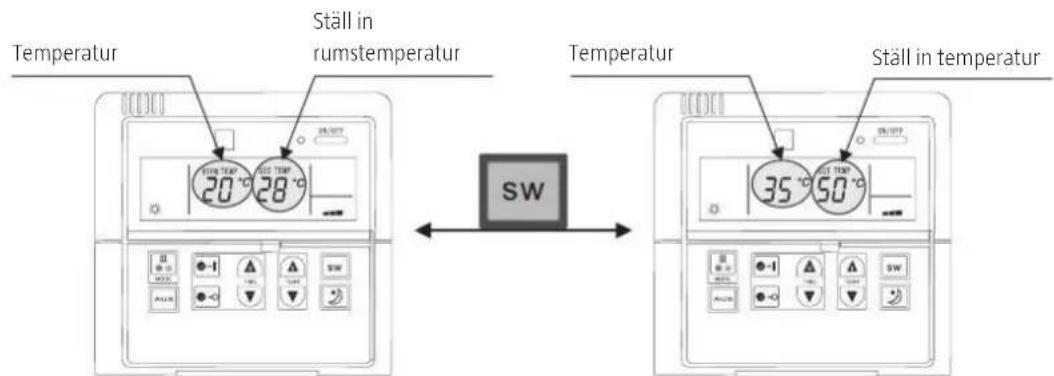

Kontrollpanelen 17

Elpatron 23

Felsökning 24

NoRSK 28

SIKKERHETSANVISNINGER 28

TEKNISKE DATA 29

BESKRIVEISE....30

Innendørsdel 30

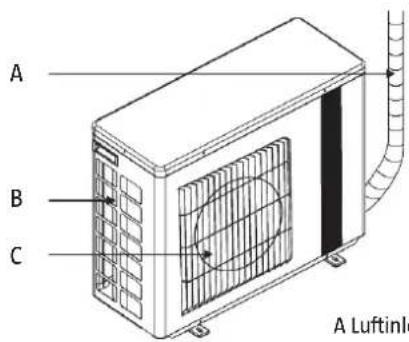

Utedel....31

MoNTERING 32

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

- Värmepumpen ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller intellektuell förmåga, och heller inte av personer som saknar erfarenhet och kunskap om hur man använder en värmepump, försåvitt de inte får hjälp och står under uppsyn av en ansvarig person. Låt aldrig barn leka med värmepumpen.

- Värmepumpen måste installeras, demonteras och underhållas av en fackman. Värmepumpens konstruktion får inte förändras på något sätt. Det kan leda till person- och materialskador.

- Strömförsörjningen till värmepumpen måste brytas innan den åtgärdas på något sätt. Om strömkabeln lossnat eller skadats måste den åtgärdas av en fackman.

- För att skydda kompressorn måste det gå tre minuter eller mer mellan att värmepumpen startas och stoppas.

- Ska värmepumpen användas i kombination med en dusch måste en blandningsventil inställd på rätt temperatur installeras före blandaren Akta dig så att du inte skållar dig på det heta vattnet.

- Fläkten får inte användas i miljöer där lättantändliga ämnen förekommer eller på platser där korrosionsrisken är stor.

- Anslut inga andra produkter till samma eluttag som värmepumpen eftersom det kan leda till problem.

- Värmepumpen måste anslutas till ett jordat eluttag.

- Använd rätt typ av säkring och huvudströmbrytare. Stål- eller koppartråd får inte användas i stället för en säkring eller huvudströmbrytare. Det kan leda till allvarliga skador.

- Täck aldrig över värmepumpen med kläder, plast eller andra föremål som blockerar ventilationsöppningarna eftersom det kan leda till att pumpen fungerar dåligt eller inte alls

- Vatten eller andra vätskor får aldrig komma in i värmepumpen eftersom det kan leda till allvarliga elfel och skada pumpen ohjälpligt.

- När installationen är färdig, anslut värmepumpen till strömförsörjningen och kontrollera att ingen läckström förekommer.

- Jordningskabeln får under inga som helst omständigheter anslutas till radiator-, gas- eller vattenrör.

- Rör inte vid luftgallret medan fläkten går.

- Kanten på spolen är vass. Akta fingrarna.

- Om strömkabeln lossnat eller skadats måste den åtgårdas av en fackman.

- Värmepumpen måste anslutas till ett system med huvudströmbrytare. Strömförsörjningen till pumpen måste stämma överens med specifikationerna på märkskylten. Risken är annars stor att pumpen skadas.

- Kassering av uttjänta batterier – lämna in förbrukade batterier till kommunens återvinningscentral eller till batteriåtervinningen.

TEKNISK dATA

För bostäder upp till 240 m2
Värmeeffekt max. 9 kW
Kyleffekt max. 8 Kw
Effektförbrukning komplett anläggning - värme 1.05 - 2.8 kW
Effektförbrukning komplett anläggning - kyla 1.1 - 8.3 kW
Nominell värmeeffekt 3.4 - 8.3 kW
Driftsområde -25 °C till + 40 °C
Anslutning värme m3/h G 3/4"
Luftflöde utomhusdel 3 000
COP max 4.2
Cirkulationspump för växlare Inbyggd, klass A
Minimum vattenflöde l/s 0.24
Nominellt vattenflöde l/s 0.395
Maximalt vattenflöde l/s 0.48
Behovsstyrd avfrostning Ja
Värmekabel for avfrostning	Ja
Förvärmning av kompressor	Ja
Automatiskt eltillskott vid behov	Ja
Elektronisk expansionsventil	Ja
Kompressorstyrning	Växelriktare
Kompressor	Panasonic Twin Rotary
Ljudnivå inomhusdel	35 dB
Ljudnivå utomhusdel	56 dB
Vikt inomhusdel	26.5 kg
Vikt utomhusdel	48 kg
Köldmedium	R410A
Mätt inomhusdel b x d x h	450 x 220 x 645 mm
Mätt utomhusdel b x d x h	893 x 380 x 706 mm
Matningsspänning, jordat**	230 V, 50 Hz, 16 A
Jordfelsbrytare och överspänningsskydd Krävs
Elpatron 3 kW	Ja, inbyggd (separat matning 230 V, 50 Hz, 16 A)

Baserat på en utomhustemperatur på +7 °C och en vattentemperatur på +35 °C enligt SS-EN 14511-2007

* Talet är en uppskattning och är beroende av bostadens isoleringsgrad och klimat

** Trög säkring

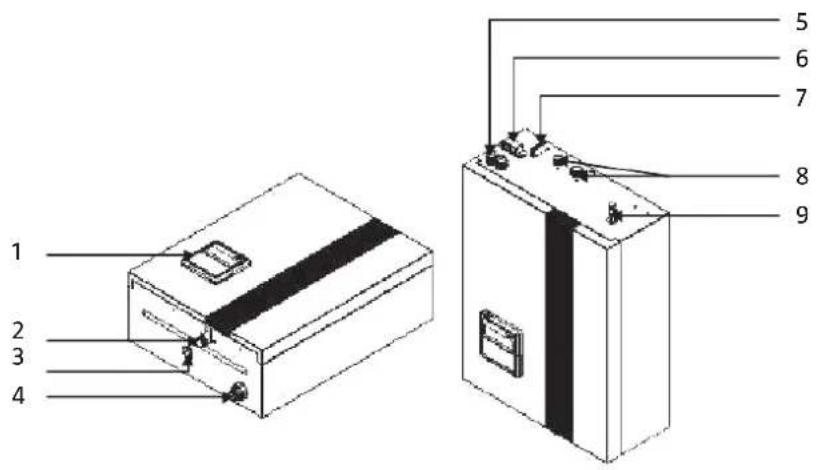

BESKRIVNING

INomHUSENHET

1 Kontrollpanel
2 Vattenutlopp
3 Avtappning
4 Vatteninlopp
5 Packbox
6 Snabbkoppling
7 Koppling för köldmedium
8 Luftningsventil

1 Varmvattenutlopp 10 Kompressor

2 Kallvattenutlopp 11 Trevägsventil

3 Vattentank 12 Backventil

4 Vattenfilter 13 Fläktmotor

5 Vattenpump 14 Evaporator

6 Värmeväxlare 15 Köldmedium

7 Inomhusenhet 16 Filter

8 Strömförsörjning 17 Expansionsventil

9 Fyrvägsventil

18 Utomhusenhet

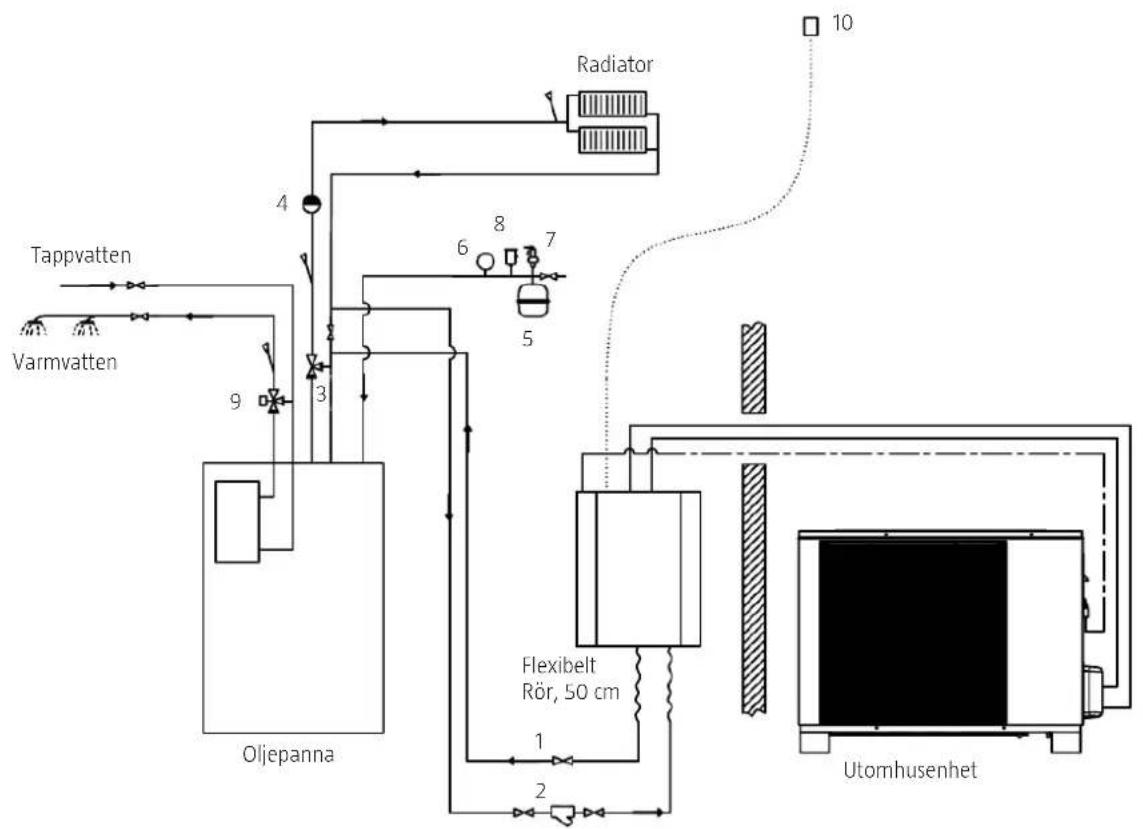

Luft/vatten-värmepump + panna (hög)

Värmepumpen ska installeras av behörig installatör.

Nr Namn Symbol

1 Avstängningsventil
2 Filter
3 Trevägsshunt
4 Vattenpump
5 Expansionstank
6 Tryckmätare
7 T/P-ventil för solvärmesystem
8 Automatisk luftventil
9 Blandningsventil

10 Rumsgivare

Intervall

Låg	25 - 40 °C
Medel	40 - 50 °C
Hög	50 - 80 °C

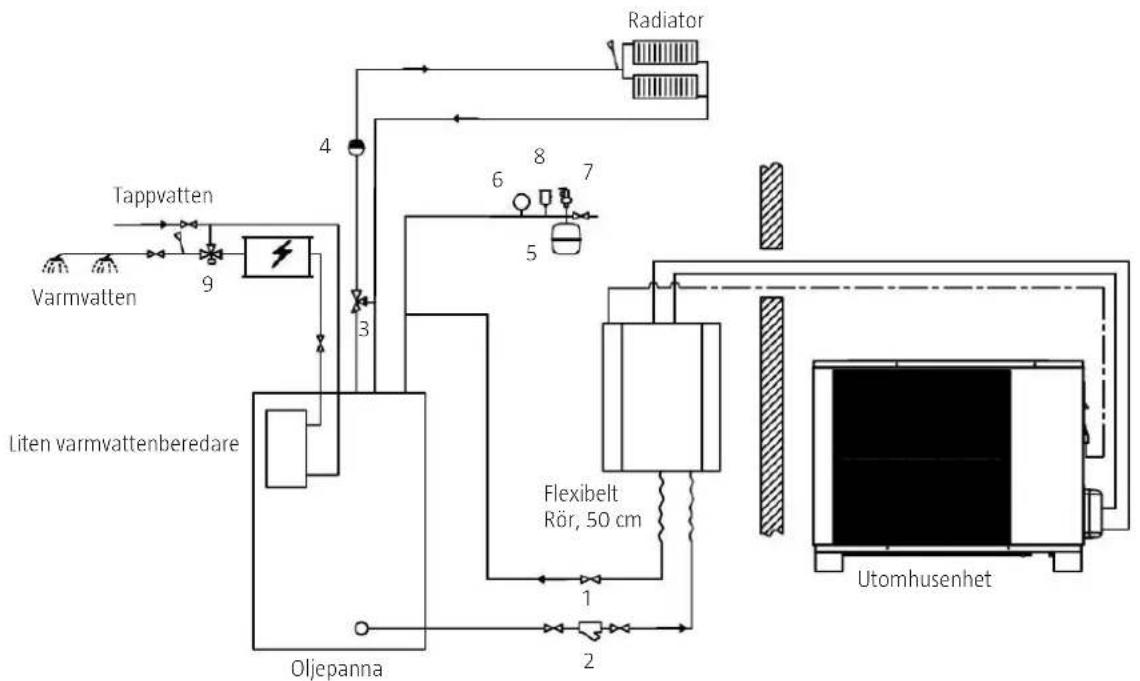

Luft/vatten-värmepump + panna + liten varmvattenberedare seriekopplad med oljepanna.

Värmepumpen ska installeras av behörig installatör.

Nr Namn Symbol

1 Avstängningsventil
2 Filter
3 Trevägsshunt
4 Vattenpump
5 Expansionstank
6 Tryckmätare
7 T/P-ventil för solvärmesystem
8 Automatisk luftventil
9 Blandningsventil

Intervall

Låg	25 - 40 °C
Medel	40 - 50 °C
Hög	50 - 80 °C

Vi rekommenderar att inomhusenheten installeras i eller i närheten av pannrummet. Be en VVS-expert om hjälp att hitta optimal placering i förhållande till det befintliga värmesystemet. Vi rekommenderar att flexibla slangar används för anslutning till inomhusenheten. Kontrollpanelen kan placeras var som helst i huset. Om kontrollpanelen ska användas för att reglera temperaturen baserat på aktuell rumstemperatur bör den placeras i det rum där det är som viktigast att bibehålla rätt temperatur.

Installationsanmärkningar

A. Inomhusenheten ska placeras inomhus och monteras på väggen, med vattenutloppet riktat nedåt.
B. Inomhusenheten ska placeras på en torr och välventilerad plats.
C. Inomhusenheten får inte installeras i en miljö där lättantändliga ämnen som t.ex. gaser förekommer eller där korrosion lätt uppstår.
D. Vi rekommenderar att inomhusenheten installeras nära den centrala VVS-anläggningen.

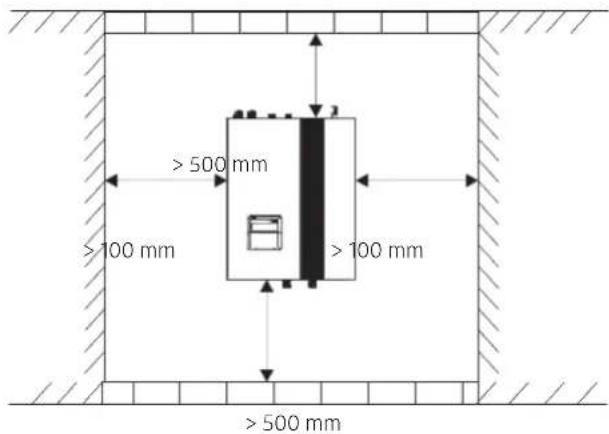

E. Lämna tillräckligt med fritt utrymme runt inomhusenheten för att den ska vara lätt att komma åt för underhåll. Välj lämplig installationsplats för inomhusenheten enligt följande riktlinjer:

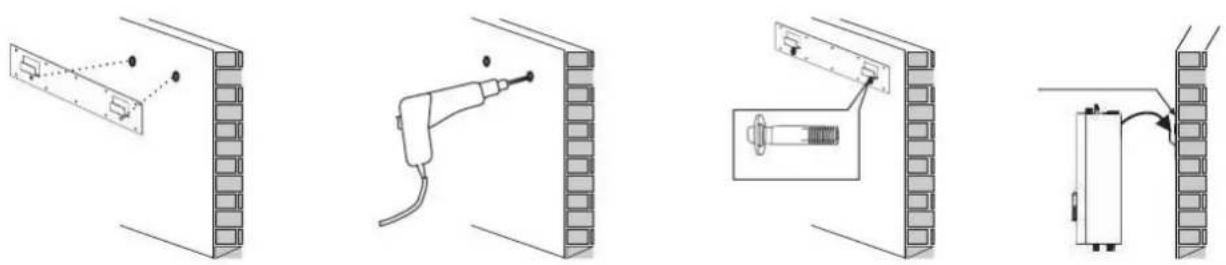

Installation

Inomhusenheten ska monteras på en stabil vägg enligt instruktionerna nedan:

1. Ta fram expansionsbultarna och väggfästet för inomhusenheten från tillbehörsförpackningen. Håll väggfästet vågrätt mot väggen. Markera platsen för borrhålen genom att använda hålen i väggfästet som mall.
2. Borra hål med lämplig diameter för expansionsbultarna.
3. Slå in expansionsbultarna i borrhålen och skruva fast väggfästet ordentligt.
4. Häng upp inomhusenheten på väggfästet och se till att den sitter fast ordentligt innan du släpper taget.
5. Installationen är nu färdig.

TIPS!

Om värmepumpen ska monteras på en trävägg, använd då självåtdragande skruvar i stället för expansionsbultar. Skruva fast väggfästet direkt på träväggen utan att först borra några hål. Träväggen måste vara tillräckligt stabil. Värmepumpen får inte monteras på en instabil trävägg.

Väggkonsolen, vibrationsdämparna och skruvarna för cement/betongväggar används för att installera utomhusenheten. De rörsektioner som hör till utomhusenheten är förfyllda och försedda med gångkopplingar inklusive backventiler.

Installationsanmärkningar

A. Utomhusenheten kan placeras i ett uterum, på en balkong, på taket eller hängas på ytterväggen.
B. Inomhusenheten ska placeras på en torr och välventilerad plats. Om utomhusenheten installeras i fuktig miljö kan de elektroniska delarna börja korrodera och/eller kortslutas.
C. Utomhusenheten får inte installeras i en miljö där lättantändliga ämnen som t.ex. gaser förekommer eller där korrosion lätt uppstår.
D. Installera inte utomhusenheten i närheten av sov- eller vardagsrum eftersom den låter en del när den är igång.
E. Om utomhusenheten installeras i en region där exempelvis minusgrader, snö eller hög fuktighet förekommer ska den monteras ca 50 cm ovanför marknivån. Vi rekommenderar att ett skyddstak monteras över utomhusenheten så att snö inte kan täppa igen luftöppningarna.
F. Välj en plats med god avrinning så att kondensvattnet som uppstår under avfrostning inte orsakar problem.
G. Utomhusenheten ska installeras med en lätt lutning (1 cm/m) för att regnvattnet lätt ska kunna rinna av den.
H. Utomhusenheten bör installeras på försvarligt avständ från eventuell köksfläktsventil för att undvika att matos tränger in och fastnar på värmeväxlaren, som då blir mycket svår att rengöra.
1. Installera varken inom- eller utomhusenheten på fuktig platser eftersom det kan leda till att vissa komponenter kortsluter eller börjar rosta. Utomhusenheten ska inte placeras i en fuktig och korrosiv miljö. Risken är annars stor att dess livslängd förkortas.

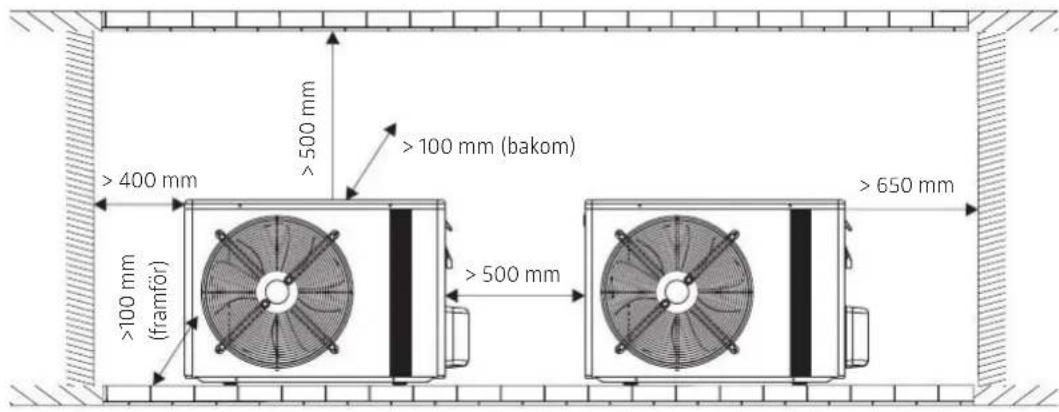

J. Se till att det finns tillräckligt med fritt utrymme runt utomhusenheten så att ventilationen blir god och det är enkelt att komma åt enheten för underhåll. Se nedanstående bild.

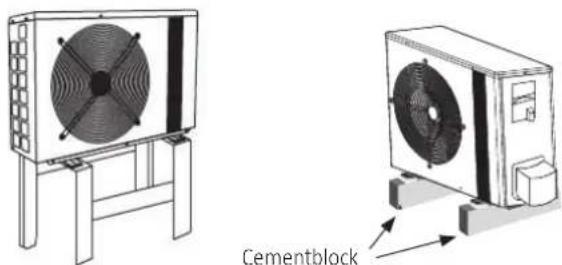

Installation på mark

För att undvika stora mängder avrinningsvatten från utomhusenheten som därmed riskerar att frysa på nytt efter avfrostning bör den placeras på tillhörande stativ. Tänk på följande vid installationen:

A. Marken bör vara jämn och plan.
B. Stativet ska hålla för en vikt motsvarande fem gånger utomhusenhetens vikt.
C. Stativet bör skruvas fast med samtliga tillhörande skruvar eftersom utomhusenheten annars kan falla ned och skadas.
D. Utomhusenheten måste fästas ordentligt på stativet.

E. Utomhusenheten kan också placeras på cementblock. Cementblockens höjd måste vara minst 500 mm, och enheten måste fästas vid blocken på försvarligt sätt.

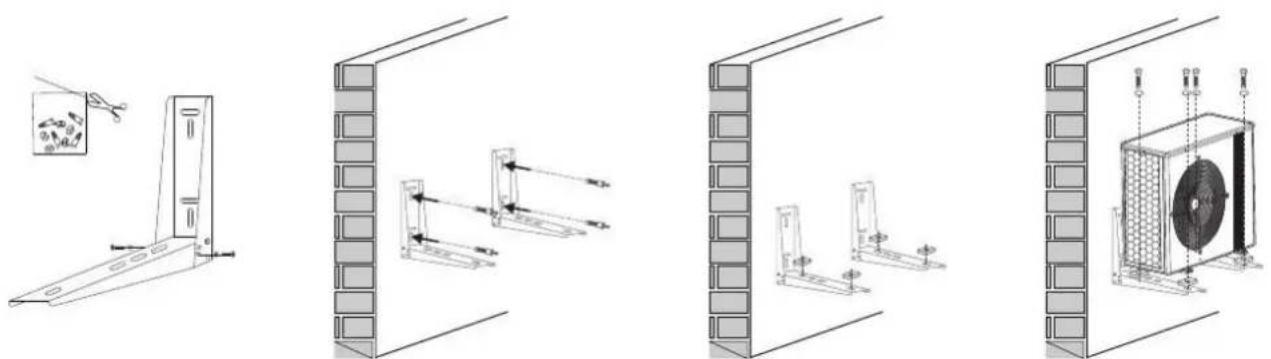

Installation på vägg

1. Ta fram väggfästena från tillbehörsförpackningen. Mät noga så att avständet mellan konsolerna blir detsamma som mellan utomhusenhetens fötter.
2. Skruva fast väggfästena med medföljande expansionsbultar.
3. Placera vibrationsdämparen på väggfästena. Den minskar buller och vibrationer från utomhusenheten.
4. Skruva fast utomhusenheten och vibrationsdämparen på väggfästena.

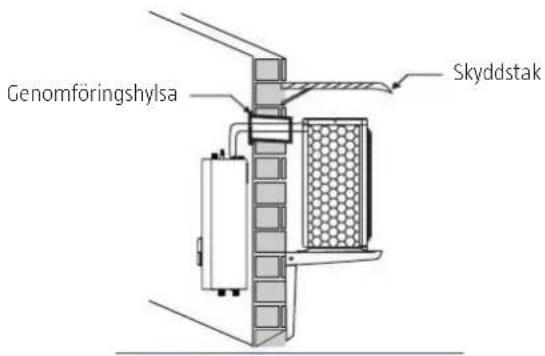

Köldmediumrör och signalkabeln som kopplar samman inom- och utomhusenheten bör dras genom väggen via en genomföring. Hålet ska luta lätt mot utsidan (ca 8 graders vinkel) för att undvika att regn- eller kondensvatten rinner in.

Kabeldragning

• Lämplig huvudströmbrytare bör användas för värmepumpen.
• Värmepumpen måste anslutas till ett jordat eluttag.
• Den elektriska anslutningen måste utföras av behörig elektriker.
• Kabeldragningen måste utföras enligt gällande lagar och föreskrifter.
• Den elektriska anslutningen måste utföras med värmepumpen avstängd.
• Strömkabeln måste fästas ordentligt och får inte kunna lossna.
• Skarva aldrig strömkablar.
• Kontrollera att strömförsörjningen stämmer med uppgifterna på värmepumpens märkskylt.
• Kontrollera att strömförsörjningen, strömkabeln och eluttaget uppfyller värmepumpens effektbehov.

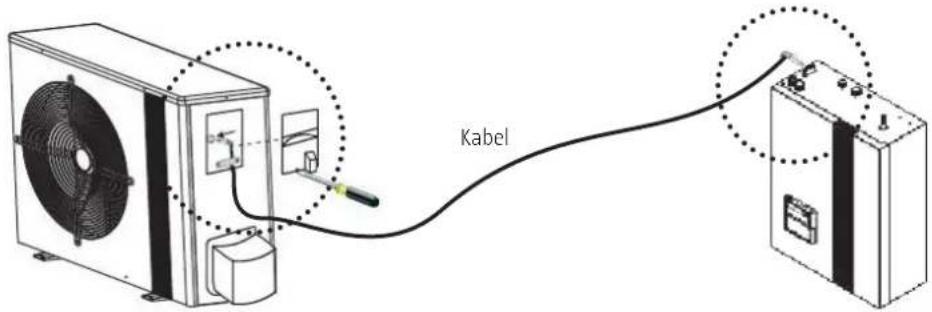

Strömkabel mellan inom- och utomhusenheten

Tänk på följande vid installation av strömkabeln mellan inom- och utomhusenheten (strömkabeln finns i samma förpackning som rörsatsen):

Ta loss den lilla luckan på utomhusenheten och anslut kabeln med snabbkopplingen.
Anslut den andra änden av kabeln till snabbkopplingen på ovansidan av inomhusenheten.

Installationssats

I installationssatsen ingår 2 gasfyllda rör, avloppsslang, tätningsmedel, PE-tejp, isolering, spännband och en strömkabel med kontakter lämpade för inom- och utomhusenheten. Observera att avloppsslangen enbart används för luft/luft-värmepumpar, inte luft/vatten-värmepumpar.

OBS! Ta inte bort plastpluggarna från rören förrän installationen påbörjats.

Använd lämpliga verktyg för att undersöka att ytterväggen är fri från hinder (armering, kablar m.m.) där skruvarna ska dras.

• Skruva fast väggfästet på väggen. Använd sedan lämplig håltagare för att ta upp ett hål med ca 80 mm diameter (beroende på storleken på medflöjande genomföring) i väggen.
• Såga/borra i låg hastighet för att undvika överhettning. Förborra gärna med en 12–15 mm borr eftersom det kan underlätta vid hältagningen.

Rör- och kabeldragning

När både utom- och inomhusenheterna monterats ska köldbärarrör och elkablar dras mellan dem. Ta loss nederdelen på inomhusenheten för att förenkla installationen (gäller ej 416107/416116). Strömkabeln är försedd med en kontakt för enkel anslutning till inomhusenheten. Sätt in kontakten i uttaget och fäst kabeln i kabelhållaren. Anslut aldrig värmepumpen till strömförsörjningen innan rören anslutits och alla enheter kopplats samman. Tryck in genomföringen i väggen från utomhussidan. Tryck sedan dit täckringen och läs fast den.

Dra köldbärarrören

Börja med inomhusenheten, och räta ut rören allt eftersom. På rörändarna sitter hattmuttrar som används för att koppla rören till de fast monterade rören på respektive enhet. Det är omöjligt att sätta fast hattmuttrarna fel. Använd den ena skiftnyckeln som mothåll och den andra för att skruva åt hattmuttern (mothåll krävs för att muttern inte ska skadas).

Anslut rören (från installationssatsen) till kopplingarna på inomhusenheten. Skruva först åt rörkopplingarna för hand, och dra sedan åt dem med skiftnycklarna. Dra åt kopplingarna ordentligt. Ett väsande ljud kan höras. Använd den ena skiftnyckeln som mothåll och den andra för att skruva åt hattmuttern.

Dra åt till minst 18 Nm. Använd en momentnyckel om du känner dig osäker. Skruva inte åt de fasta kopplingarna på inom- och utomhusenheten. Använd alltid ena skiftnyckeln som mothäll när du ansluter kopplingarna. Om du inte gör det kan själva kopplingarna vridas runt och förstöras. Efterdra kopplingarna 24 timmar efter att installationen slutförts.

Rören i installationssatsen är förfyllda med gas, och får absolut inte kapas. Ta inte bort plastpluggarna från rören förrän det är dags att montera dem. Om rören är deformerade och läcker, lossa hattmuttrarna från kopplingarna. Då stängs backventilerna.

Dra rören från inomhus- till utomhusenheten och anslut dem till utomhusenheten på samma sätt som beskrivits ovan. Köldbärrarrören får inte bockas till en mindre radie än 15 cm (kontrollera med en mall). Dra strömkabeln längs med rören. Bocka rören försiktigt, lite i taget. Rörböjarna får inte vara för skarpa.

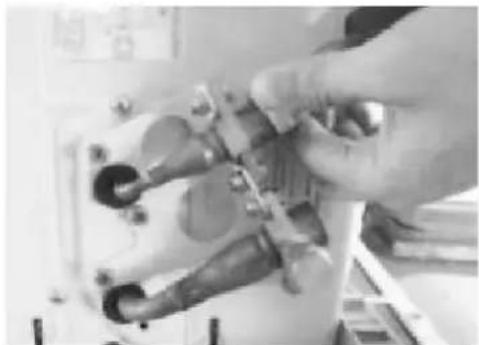

Montera installationssatsen

• På rörändarna sitter hattmuttrar som används för att koppla rören till de fast monterade rören på utomhusenheten.
• Det är omöjligt att sätta fast hattmuttrarna fel. Använd den ena skiftnyckeln som mothåll och den andra för att skruva åt hattmuttern (mothåll krävs för att muttern inte ska skadas).
• Anslut rören (från installationssatsen) till kopplingarna på utomhusenheten. Skruva först åt rörkopplingarna för hand, och dra sedan åt dem med skiftnycklarna.
• Dra åt kopplingarna ordentligt. Ett väsande ljud kan höras. Använd den ena skiftnyckeln som mothåll och den andra för att skruva åt

• Skruva inte åt de fasta kopplingarna. Använd alltid ena skiftnyckeln som mothåll när du ansluter kopplingarna. Om du inte gör det kan själva kopplingarna vridas runt och förstöras.
• Efterdra kopplingarna 24 timmar efter att installationen slutförts.

Koppla in vattenledningarna

När utomhusenheten installerats ska in- och utgående vattenledningar anslutas i enlighet med gällande regelverk och ritningarna i denna bruksanvisning. Vattenrör av rätt typ måste väljas och hanteras på korrekt sätt. Efter inkopplingen ska vattenledningen tryckprovas och rengöras innan systemet tas i bruk.

Alla varmvattenledningar måste isoleras väl. Isoleringen måste tillslutas ordentligt, utan att öppningar uppstår (säkerhetsventilen får dock inte täckas över, man måste kunna komma åt den för underhåll).

ISOLERING Se till att vattentrycket är tillräckligt högt för att kunna transportera vattnet till aktuell nivå. Om vattentrycket inte är tillräckligt högt, lägg till en vattenpump i systemet för att öka tryckhöjden.

VATTENFILTER Ett filter (20 maskor/cm²) bör installeras vid inloppet till vattencisternen och inomhusenheten. Det förhindrar att partiklar tränger in och ger en bättre vattenkvalitet.

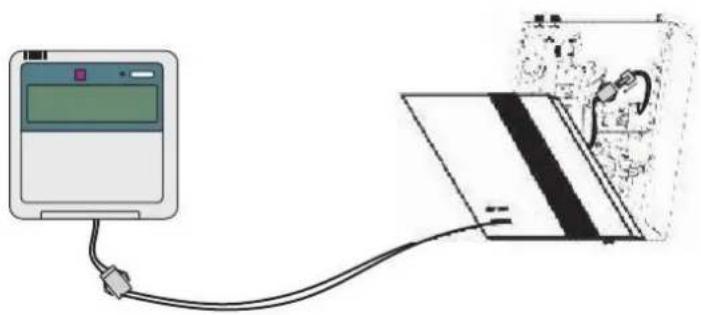

Installera kontrollpanelen

Om du vill montera kontrollpanelen på väggen, ta fram kommunikationskabeln från tillbehörspaketet och gör följande:

Stick in en skruvmejsel i öppningen på sidan av kontrollpanelen för att öppna den.

Använd kontrollpanelens baksida som mall för att rita upp var du ska borra hålen i väggen.

Borra hålen enligt dina markeringar.

Dra kommunikationskabeln genom bakstycket, och skruva sedan fast det på väggen. Sätt dit framsidan av kontrollpanelen.

Använd kontrollpanelens baksida som mall för att rita upp var du ska borra hålen i väggen.

Dra kommunikationskabeln till inomhusenheten, led den genom öppningen i frontpanelen och anslut snabbkopplingen till kretskortet. Sätt tillbaka frontpanelen.

Kontroller före första start

Innan du sätter igång värmepumpen ska du kontrollera följande:

• Kontrollera att vattenledningarna är ordentligt åtdragna och att inga läckage förekommer.
• Kontrollera att ventilerna för ingående vatten är öppna och att vattnet kommer fram.
• Kontrollera att strömkabeln är korrekt ansluten och att systemet är jordat.
• Kontrollera att inom- och utomhusenheten sitter ordentligt fast i rätt position.
• Kontrollera att strömförsörjningen stämmer överens med märkskyltens specifikationer.
• Kontrollera att vattenförsörjningen fungerar väl och inte riskerar att frysa till.
• Kontrollera att köldbärarrör och vattenrör är välisolerade.

Nu kan värmepumpen startas. Om någon av ovanstående kontroller kräver åtgärder måste de utföras innan värmepumpen startas.

Kontroller före start

• När enheterna monterats, vattenledningarna anslutits och luftning samt läckagekontroll utförts utan problem kan strömmen anslutas och systemet startas.
• Starta värmepumpen genom att trycka på av/på-knappen på kontrollpanelen. Var uppmärksam på onormala ljud eller vibrationer under starten. Titta också efter om displayen på kontrollpanelen fungerar som den ska.
• När värmepumpen körts utan problem i tio minuter har själva uppstartsprocessen slutförts. Om problem uppstod, se kapitlet Service och underhåll i denna bruksanvisning.
• Låt värmepumpen gå, och kontrollera om inkommande vattentemperatur stämmer överens med den temperatur som visas på kontrollpanelen. Om vattnet inte är korrekt uppvärmt, se avsnittet Felsökning.

Under den här testkörningen ska inte funktionerna för värme eller varmvatten användas om omgivande temperatur överstiger 32 °C eftersom överhettningsskyddet då kan lösa ut.

KoNTRoLLPANELEN

1 Mottagare
2 Display
3 Knapp för lägesval
4 Timer för avfrostning
5 Lock öve rknappsats
6 På/Av-knapp för belysning
7 På/Av-knapp
8 Reglage för vatten-/rumstemperarur
9 Nattläge
10 Knappsats

15 Upp-knapp (temperatur)

16 Ned-knapp (temperatur)

11 Timer PÅ
12 Timer AV
13 Upp-knapp (parameter och tid)
14 Ned-knapp (parameter och tid)

LCD-display Symbol	Förklaring
	Värme	Visas alltid i läget Värme och blinkar när pumpen avfrostas i läget Värme
	Kyla Visas i läget Kyla
	Varmvatten	Visas alltid i läget Varmvatten och blinkar när pumpen avfrostas i läget Varmvatten
	Rumstemperatur Symbolen blinkar under temperaturinställning
	Inställd temperatur Symbolen blinkar under temperaturinställning
	Temperatur	Visningsintervall lufttemperatur: 0-75 °CVisningsintervall vattentemperatur: 0-99 °C
	Timer Visas när timerfunktionen är påslagen
	Timer AV
[5S2D]	Timer PÅ
	Nattläge Visas alltid i nattläget
	Timer för avfrostning Visas när timeriställd avfrostning pågår
	Kompressorhastighet	Låg Medel Hög

Standby

När värmepumpen är på är kontrollenheten i standbyläge.

PÅ/AV

Tryck på PÅ/AV-knappen för att starta värmepumpen. Det senast använda läget aktiveras. Tryck på PÅ/AV-knappen igen för att stänga av värmepumpen. After strömavbrott används samma inställningar som gällde innan värmepumpen stannade. Däremot nollställs timern.

Välja läge

Starta pumpen och tryck på knapp (3) för att välja driftläge. Du växlar mellan driftlägen i följande ordning;

Värmeläget bör användas vid behov energibesparande åtgärder. Varmvattenläget kan användas om du snabbt behöver mer varmvatten. I detta läge kan värmepumpen arbeta så effektivt som möjligt och uppnå inställd temperatur på kortast möjliga tid.

TEMPERATURINSTÄLLNING

Tryck en gång på (15) eller (16) för att höja eller sänka temperaturen en grad i taget. Håll ned knapparna om du vill ändra temperaturen i snabbare takt.

Symbolen för temperaturinställning blinkar på displayen medan temperaturen justeras. Om ingen knapp trycks in under fem sekunder sparas temperaturinställningen och displayen återgår till normalvisning.

Möjliga inställningstemperaturer för värme: 25–52 °C vid reglering av vattentemperatur 16–31 °C vid reglering av rumstemperatur

Möjliga inställningstemperaturer för kyla: 7–25 °C vid reglering av vattentemperatur 16–31 °C vid reglering av rumstemperatur

Temperaturintervall för läget varmvatten: 25–52 °C

AUTomATISK och TimERINSTÄLLd AVFRoSTNING

När pumpen körs i läget värme eller varmvatten kan du hålla AUX-knappen (4) intryckt i tio sekunder för att byta mellan automatisk (förvalt) och timerinställd avfrostning. visas. När symbolen "Timer för avfrostning" visas pågår timerinställd avfrostning. I detta läge avfrostas värmepumpen med jämna mellanrum, förutsatt att detta behövs. Håll in AUX-knappen (4) i tio sekunder igen för att byta inställning från timerstyrd till automatisk avfrostning. "Timer för avfrostning" visas inte längre eftersom avfrostningen nu är automatisk. I detta läge bestäms intervallen mellan avfrostningarna på ett intelligent sätt baserat på hur behovet tidigare varit.

REGLERING AV VATTEN-/RUmSTEmPERATUR

Tänk på att värmepumpen kanske inte kan leverera varmvatten av tillräckligt hög temperatur när den körs i rumstemperaturläget. När värmepumpen körs i läget värme eller kyla, tryck på "SW" för att växla mellan styrning baserat på vatten- eller rumstemperatur. När texten "ROOM TEMP" visas kan önskad rumstemperatur ställas in. När texten "ROOM TEMP" inte visas kan önskad vattentemperatur ställas in.

Reglering av rumstemperatur Reglering av vattentemperatur

NATTLÄGE

Nattläge kan bara användas när värmepumpen körs i läget värme och regleras baserat på rumstemperatur.

När värmepumpen körs i läget för värme eller kyla med en inställd rumstemperatur, tryck på knappen (9) för att aktivera nattläget. Symbolen "Nattläge" visas. Tryck på knappen (9) igen för att avsluta nattläget. Symbolen "Natläge" försvinner. Nattläget fungerar på följande vis:

I läget värme: en timme efter att nattläget aktiverats sänks den inställda temperaturen med två grader. Efter ännu en timme sänks temperaturen med ytterligare två grader. Värmepumpen körs nu med denna temperatur i ytterligare sex timmar varefter nattläget avslutas. Värmepumpen återgår automatiskt till tidigare inställd rumstemperatur.

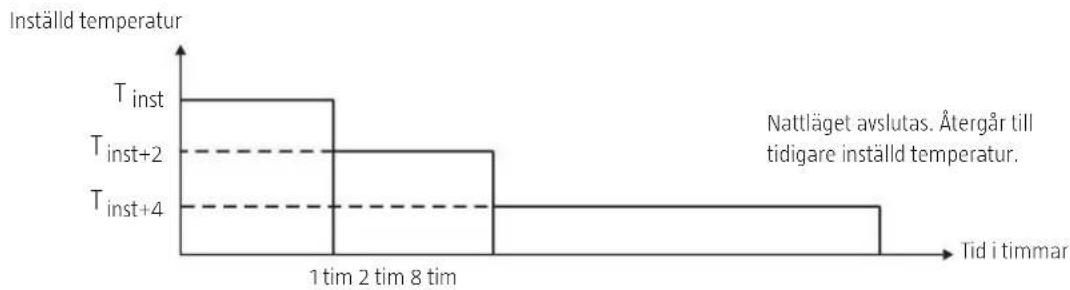

I läget kyla: en timme efter nattläget aktiveras höjs den inställda temperaturen med en grad. Efter ännu en timme höjs temperaturen med ytterligare en grad. Värmepumpen körs nu med denna temperatur i ytterligare sex timmar varefter nattläget avslutas. Värmepumpen återgår automatiskt till tidigare inställd rumstemperatur.

TIMER PÅ/AV

Timern kan ställas in när värmepumpen är i standbyläge eller när den är igång. Gör så här:

Ställa in timer PÅ

1. Tryck på (11) för att aktivera påslagningstimern. Symbolen (Timer PÅ) visas på displayen.

1. Ställ in starttiden i timmar och minuter:

- Ställa in timmar: Håll knappen (13) intryckt för att ställa in timmarna. Tiden ställs fram en timme för varje sekund du håller knappen (13) intryckt. Tryck upprepade gånger på (14) för att ställa tillbaka tiden en timme i taget. Tiden ställs tillbaka en timme för varje sekund du håller knappen (14) intryckt. Godkänt timintervall: 0–23.

- Ställa in minuter: Tryck en gång på (13) för att ställa fram minutinställningen. Tiden ställs fram en minut varje gång du trycker på (13). Tryck en gång på (14) för att ställa tillbaka minutinställningen. Tiden ställs tillbaka en minut varje gång du trycker på (14). Godkänt minutintervall: 0–59.

1. Timerinställningen sparas automatiskt när ingen knapp tryckts in under fem sekunder. Så snart timern ställts in börjar nedräkningen. När inställd tid är inne startas värmepumpen, och timerinställningen nollställs.
2. Inställt klockslag för timern kan kontrolleras även när pumpen är avstängd. Tryck snabbt två gånger på (11) så visas inställd tid.

1. Tryck på (12) för att aktivera avstängningstimern. Symbolen (Timer AV) visas på displayen.

1. Ställ in avstängningstiden i timmar och minuter:

- Ställa in timmar: Håll knappen (14) intryckt för att ställa in timmarna. Tiden ställs fram en timme för varje sekund du håller knappen (14) intryckt. Tryck upprepade gånger på (13) för att ställa tillbaka tiden en timme i taget. Tiden ställs tillbaka en timme för varje sekund du håller knappen (13) intryckt. Godkänt timintervall: 0–23.

Ställa in minuter: Tryck en gång på (14) för att ställa fram minutinställningen. Tiden ställs fram en minut varje gång du trycker på (14). Tryck en gång på (13) för att ställa tillbaka minutinställningen. Tiden ställs tillbaka en minut varje gång du trycker på (13). Godkänt minutintervall: 0–59.

1. Timerinställningen sparas automatiskt när ingen knapp tryckts in under fem sekunder. När du ställt in en stopptid med timern går värmepumpen som vanligt ända tills timern löpt ut. När stopptiden är inne stängs värmepumpen av, oberoende av aktuell rumstemperatur.
2. I läget värme, varmvatten eller kyla kan du kontrollera vilken stopptid som ställts in genom att trycka snabbt två gånger på (12).

När värmepumpen är i standbyläge och omgivningstemperaturen sjunker under 5 °C visas koden "P1" på kontrollpanelen.

När värmepumpen är i standbyläge och omgivningstemperaturen överstiger 5 °C stannar vattenpumpen och koden "P1" försvinner.

Nivå två:

När värmepumpen är i standbyläge och omgivningstemperaturen sjunker under 5 °C, och vattenutloppstemperaturen är under 3 °C startas uppvärmningen av värmepumpen, och koden "P2" visas på kontrollpanelen.

När värmepumpen är i standbyläge och omgivningstemperaturen överstiger 2 °C, eller vattenutloppstemperaturen överstiger 8 °C, stängs tillsatsvärmen av och koden "P2" försvinner.

ELPATRON

Den inbyggda elpatronen kan användas som reservvärmekälla eller för tillskottsvärme när omgivningstemperaturen är för låg eller om värmepumpen inte fungerar tillräckligt effektivt.

Värmepatronen starts när någon av dessa två förutsättningar uppfylls:

A. Vattentemperaturen är lägre än inställningen för elpatronens mekaniska termostat.
B. Värmepumpens styrenhet bedömer att dess kapacitet inte räcker till, och startar därför elpatronen.

Avseende förutsättning 1:

Elpatronen är inställd för att slås på då vattentemperaturen sjunker under 30 °C eftersom värmepumpens kapacitet i detta fall är otillräcklig (kan bero på extrema väderförhållanden eller att värmepumpen inte fungerar).

Den kan också ställas in manuellt på en högre temperatur om så är önskvärt. Elpatronens termostat ska dock alltid ställas in på en lägre temperatur än värmepumpen, i annat fall kommer elpatronen att slås på innan värmepumpen börjar arbeta, vilket gör hela systemet ineffektivt.

Avseende förutsättning 2:

Värmepumpens styrenhet startar elpatronen när ALLA dessa förutsättningar uppfylls:

• Omgivande temperatur är lägre än 10 °C
• Kompressorn har gått oavbrutet i 25 minuter
• Kompressorn arbetar redan med maximal hastighet
• Vattentemperaturen är 3 °C lägre än inställd temperatur
  • Vattentemperaturen har ökat mindre än 1 °C efter 15 minuter
• Temperaturen har ökat mindre än 1 °C efter 15 minuter

Elpatronen kan också ställas in manuellt för att höja vattentemperaturen (60–75 °C) en begränsad tid som bakteriedödande åtgård. Kom ihåg att ställa tillbaka temperaturen till normalvärdet när du slutfört den bakteriedödande processen!

FELSÖKNING

Del Felkod Orsak	Kontroll och åtgärd
Kontroll-panelen	E0	1. Kortslutning eller kabelbrott har uppstått i kabeln mellan kontrollpanelen och värmepumpen.2. Kontrollpanelen har gått sönder.
	E1	1. Rumstemperaturgivaren i kontrollpanelen har kortslutits eller lossnat.2. Resistansproblem i rumstemperaturgivaren.3. Temperaturgivarna är inte ordentligt anslutna till kontrollpanelen.
System	F1 Kommunikationsproblem	2. Byt kretskort i inomhusenheten.3. Byt kretskort i utomhusenheten.
		1. Fel på temperaturgivare vid vatteninloppet

System	F2	2. Fel på temperaturgivare vid vattenutloppet	1. Kontrollera om givarkabeln har lossnat. Sätt fast den.2. Kortslutning eller kabelbrott har uppstätt i kabeln mellan kontrollpanelen och värmepumpen.3. Resistansproblem i temperaturgivare vid vattenutloppet.
		3. Fel på temperaturgivare vid spole i inomhusenheten	1. Kontrollera om givarkabeln har lossnat. Sätt fast den.2. Kortslutning eller kabelbrott har uppstätt i kabeln mellan kontrollpanelen och värmepumpen.3. Resistansproblem i rumstemperaturgivaren.
	F3	Fel på ström- eller spänningsavkänningen.	Byt kretskort i utomhusenheten.
	F4	Fel på kompressor, fel på kraftmodul (IPM), IPM-skydd	1. Kontrollera om PFC-givaren sitter löst. Sätt fast den.2. Byt ut PFC-givaren.3. Byt kretskort i utomhusenheten.
	F5 EEPROM-fel i inomhusenheten		1. Kontrollera om EEPROM-kretsen sitter löst. Sätt fast den.2. Byt EEPROM-enhet i inomhusenheten
	F6	För hög spoltemperatur inomhus i läget värme	1. Kontrollera vattenflödet från värmepumpen.2. Omgivnings- och vattentemperatur är för hög. Sänk inställd vattentemperatur.
		För hög rörtemperatur ute i läget kyla	1. Kontrollera vattenflödet från värmepumpen.2. Omgivnings- och vattentemperatur är för låg. Höj inställd vattentemperatur.
		Överströmsskydd	1. Kontrollera vattenflödet från värmepumpen.2. Omgivnings- och vattentemperatur är för hög (låg). Höj eller sänk inställd vattentemperatur.
	F7 Spänningen är för hög eller låg		1. Kontrollera spänningen hos strömförsörjningen.2. Byt kretskort i utomhusenheten.
	F8* Fel på tryckbrytare		1. Kontrollera trycket i systemet.2. Byt ut tryckbrytaren
	F9 EEPROM-fel i utomhusenheten		1. Kontrollera om EEPROM-kretsen sitter löst. Sätt fast den.2. Byt EEPROM-enhet i utomhusenheten
	Fb	Fel på omgivningstemperaturgivare i utomhusenhetenFel på temperaturgivare vid kompressorutlopp	1. Kontrollera om givarkabeln har lossnat. Sätt fast den.2. Kortslutning eller kabelbrott har uppstätt i kabeln mellan kontrollpanelen och värmepumpen.3. Resistansproblem i temperaturgivaren.
		Fel på rörtemperaturgivare i utomhusenheten
		Fel på temperaturgivare vid kompressorutlopp
	Fc	Säkerhetsfunktion utlöst pga för högt (lägt) tryck	1. Mät med multimeter vid tryckbrytaren för att undersöka om problemet är kortslutning eller utebliven kontakt.Om så är fallet, byt ut den.2. Kontrollera vattenflödet till/från värmepumpen.
	Fd	Säkerhetsfunktion utlöst pga omgivningstemperatur	1. Kontrollera omgivningstemperaturgivaren.2. Kontrollera om omgivningstemperaturen är för hög (låg). För läget kyla är intervallet -1 till +65 °C, för läget värme är intervallet -25 till +45 °C.
System	Fe Används inte.
	FF	Fel på inomhusvattenpump eller flödesomkopplare.

* Skillnaden mellan F8 och Fc:

Systemtrycksskydd

När kompressorn körs och systemtrycket blir för högt stängs tryckbrytaren av (under normal drift är tryckbrytaren på). Styrenheten sänker då kompressorns arbetstakt med 1 Hz per sekund tills tryckbrytaren slås på igen. Samtidigt registreras kompressorns aktuella hastighet, och denna hastighet minus 1 Hz används sedan som maximihastighet.

Detta gränsvärde nollställs automatiskt efter att kompressorn körts normalt i två timmar. Om skyddet däremot löser ut igen innan två timmar gått kommer styrenheten att använda den nya arbetsfrekvensen, sänka den med ytterligare 1 Hz, och sedan använda den som maximihastighet. Detsamma gäller här: gränsvärdet återställs när kompressorn gått normalt under två timmar. Om kompressorn är avstängd och styrenheten inte har kontakt med tryckbrytaren under fem sekunder kommer detta att tolkas som om tryckbrytaren i trasig, och tillämplig felkod visas på kontrollpanelen.

För att avgöra om tryckbrytaren är trasig eller om problemet är något annat, gör så här:

1. 1Stäng av värmepumpen och koppla bort strömförsörjningen. Vänta i tio minuter.
2. Starta värmepumpen.
3. Om felkoden F8 visas så snart pumpen startats, då är det själva tryckbrytaren det är fel på, eller dess kabel som sitter löst.
4. Om felkoden inte visas fungerar inte köldbärarsystemet som det ska, vilket har fått tryckbegränsningsskyddet att lösa ut.

Följande faktorer kan orsaka för högt tryck i systemet:

• För dåligt vattenflöde.
• Blockerat vattenfilter
• För mycket kylmedium
• För hög vattentemperatur
• För tvära rörböjar
• Fel på EEV

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats,

till exempel kommunens återvinningsstation.

SIKKERHETSANVISNINGER

Installaonskontroll och uppstartsprotokoll

Eer installaonen är färdig skall det göras e installaonskontroll för anläggningen startas. En kopia av protokollet skall vid behov skickas II Jula AB.

Installatör :

Anläggningsadress:

Postnr.:.... Ort:....

Kund tlf:...... Datum:......

Modell:	Serienr. innedel:	Serienr. utedel:
Tank:	Tillskos typ:	Inställt temp Ilskosvärme:

Installaons upplysningar:

Rördimension
Dimension lter & kulvenler
Är värmesystemet renat
Separat ström och ampere
Hasghet på cirkulaonspump - distrubuon
Läckagetest vaenkrets
Läckagetest köldmediekrets
Köldmedierör är dragna med NM:

Vaentemperaturen i systemet får inte undersga 25°C. Gör mätningar nedan eer 15 minuters dri. Inställd temperatur skall vara 52°C och kompressorn skall på steg 3.

Inställning cirkulaonspump
Utomhustemperatur
Temperatur värmepump - display
Temperatur hetgasrör – grova röret
Temperatur vätskereturrör – tunna röret
Temperatur vaen in VP
Temperatur vaen in VP
Spänning och strömförbrukning ( V & A )

Eer a mätningarna är gjorda och anläggningen fungerar Ilfredställande ställs värmepumpen in på önskad temperatur och kopplingarna eerdras.

En kopia av detta dokument skickas per e-post till [e-mail] eller till Jula AB, Box 363, 532 24 Skara, Sverige.
