BRUKSANVISNING 408-084 Anslut

SE Bruksanvisning för fjärrströmbrytare
NO Bruksanvisning for fjernstrømbryter

SE - Bruksanvisning i original

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Överbelasta inte systemet!
• Systemet får inte användas på fuktiga platser, t ex utomhus, i ladugårdar eller i källare, och inte i närheten av brandfarlig vätska, lösningsmedel, färg eller liknande produkter.

TEKNISKA DATA

Märkspänning 230 VAC /50 Hz

Max. belastning 1000 W
Skyddsklass	IP20
Kapslingsklass	I
Frekvens 433,92 MHz
Räckvidd Ca 30 m (fri sikt)
Drifttemperatur Max. 40 °C
Batteri fjärrkontroll 3V CR2032

HANDHAVANDE

Funktioner, fjärrstyrt uttag

• Enkel installation inga kopplingar.
- Självprogrammerande – 67 miljoner koder.
- Två minnesinställningar.
- Grön diod (4) indikerar PÅ samt programinställningsläge.

FJÄRRKONTROLL OCH FJÄRRSTYRT UTTAG MED AVPÅ -FUNKTION

Fjärrkontroll

ON (1) - Mottagaren (Till)

OFF (2) – Avstängning (Från)

GROUP (3) – Allt till eller allt från samtidigt.

Tända/släcka armaturen

1. Tryck på knappen ON på fjärrkontrollen för att tända armaturen.
2. Tryck på knappen OFF för att släcka armaturen.

OBS! Mottagare och fjärkontroll är inte programmerade vid leverans. För att kunna styra mottagare måste man först synkronisera fjärrkontroll och mottagare

INSTALLATION

Fjärrstyrt uttag

1. Anslut mottagaren till en strömkälla.

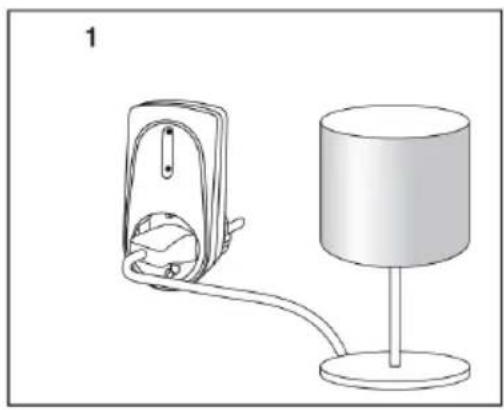

2. Anslut en armatur (bild 1) till mottagaren.

Fjärrkontroll

• Fjärrkontrollen fungerar på upp till 30 meters avständ (vid fri sikt).
• Den har tre kanaler och en gruppfunktion

Synkronisering mellan fjärrkontroll och mottagare

1. Börja med att programmera in fjärrkontrollen för mottagaren.
2. Starta mottagaren (bild 1).
3. Placera fjärrkontrollen nära mottagaren, och tryck på programmeringsknappen (5) i tre sekunder på mottagaren (bild 2) tills dioden på mottagaren blinkar långsamt.
4. Tryck på knappen ON på fjärrkontrollen.
5. Upprepa proceduren för programmering av ytterligare mottagare.

Ta bort enskild kod

1. Tryck på programmeringsknappen i tre sekunder tills lysdioden blinkar långsamt (bild 2).
2. Tryck på knappen OFF på fjärrkontrollen, så tas den inprogrammerade koden bort.

Mottagaren har två minnesinställningar

Självprogrammerande mottagare har två minnesinställningar. Den kan programmeras för specialeffekter efter önskemål. Den kan programmeras för tändning en gång eller tändning och släckning i olika kombinationer. Detta innebär att en mottagare kan programmeras för högst två olika kombinationer.

Exempel: Anta att det finns tre mottagare, där mottagare 1 styr bordslampa, mottagare 2 styr nattbelysning och mottagare 3 styr takbelysning.

• Mottagarna 1, 2 och 3 kan styras var för sig, med fjärrkontrollknapparna 1, 2 och 3.
• Mottagarna 1 och 3 kan programmeras med fjärrkontrollknapp 1, bordslampa och takbelysning till/från samtidigt.
• Mottagarna 1, 2 och 3 kan också programmeras för gruppfunktion, dvs alla till eller från samtidigt (bordslampa, nattbelysning och takbelysning till eller från samtidigt).

OBS! Programmera inte en av/på-mottagare och en dimmer-mottagare till samma fjärrkontrollknapp. Vi rekommenderar också att ni endast programmerar en dimmermottagare till varje fjärrkontrollknapp.

VARNING! Placera inte två mottagare för nära bredvid varandra. Avståndet mellan två mottagare skall vara minst en meter.

Systemet fungerar inte

• Kontrollera batteriet i fjärrkontrollen (sändaren).
• Kontrollera kodprogrammeringen.
  – Radera gamla koder i mottagaren och lägg in ny kod.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
