BRUKSANVISNING 412-005 Anslut

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Följ alltid grundläggande säkerhetsanvisningar vid användning av elektriska apparater.

VARNING! Följ anvisningarna nedan för att minska risken för brännskador, brand, elolycksfall och personskada.

• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
• Använd inte apparaten med anordning för varvtalsreglering – risk för elolycksfall.
• Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med apparaten. Låt inte barn använda, rengöra eller underhålla apparaten utan övervakning.
  • Lämna aldrig apparaten tillslagen utan uppsikt.
• Använd inte apparaten om den är skadad eller inte fungerar normalt, eller om sladden eller stickproppen är skadad. Lämna apparaten till behörig servicerepresentant för kontroll, reparation eller justering.
• Försök inte reparera apparaten på egen hand. Lämna den till behörig elektriker eller servicerepresentant.
• Utsätt inte apparaten, sladden eller stickproppen för vatten eller annan vätska – risk för elolycksfall.
• Använd inte apparaten i närheten av bad, dusch, tvättställ eller swimmingpool.
• Installera inte apparaten i närheten av värmekällor, som radiator, spis eller annan utrustning som avger värme.
• Utsätt inte apparaten för hög temperatur eller direkt solljus.
• Utsätt inte apparaten för stötar eller kontinuerlig vibration.
  • Utsätt inte apparaten för dammig atmosfär.
• Placera inte apparaten så att den inte får tillräcklig ventilation (till exempel i skåp eller hylla).
• Placera inte apparaten på ojämnt underlag.
• Stäng av apparaten och dra ut sladden när apparaten inte används, före montering/ demontering av delar samt före rengöring. Starta inte apparaten förrän den är fullständigt monterad.
• Undvik kontakt med rörliga delar. För aldrig in några föremål eller kroppsdelar genom apparatens öppningar.

• Täck inte över apparaten och placera den inte i närheten av gardiner eller möbler – brandrisk.

• Apparaten är endast avsedd för hushållsbruk.

• Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt innan apparaten flyttas.
• Använd inte andra tillbehör än dem som rekommenderas eller säljs av apparattillverkaren. Användning av andra tillbehör kan orsaka brand, elolycksfall eller personskada.
• Kontrollera att apparaten står stadigt innan du startar den.
• Dränk inte apparaten i vatten eller annan vätska.
• Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.

Läs dessa anvisningar noga före användning och spara dem för framtida behov.

TEKNISKA DATA

Luftflöde 27 m³/min

Effekt i standbyläge O W

Vikt 1,9 kg

Ljudnivå 52 dB

Driftvärdesstandard IEC 60879:1986 (corr. 1992)

Nominell effekt 31,2 W

Kabellängd 1,3 m

Driftvärde 0,9 (m³/min)/W

Lufthastighet 2,2 m/s

Spänning 230 V

Mått H52x∅30 cm

Effekt 40 W

BESKRIVNING

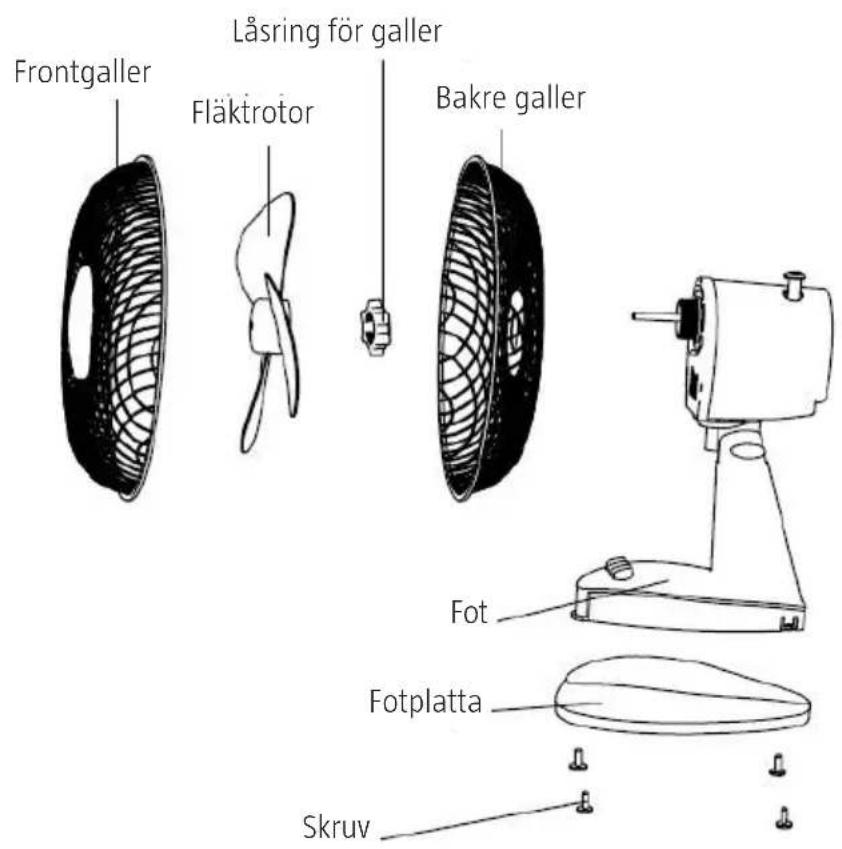

DELAR

MONTERING

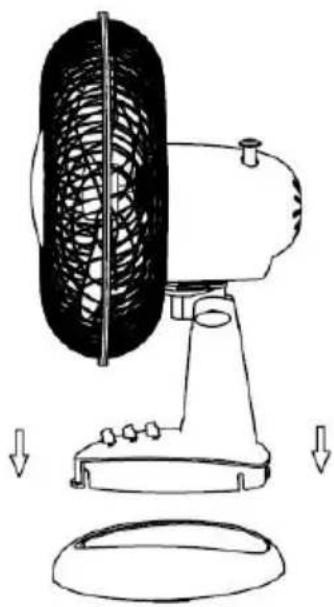

• Placera foten på plant underlag.
- För ned apparatens axel i foten och lås med skruvar. För på fläktrotorn på motoraxeln.
- I fotplattan finns en påse med 2 skruvar. Ta ut påsen med skruvarna och tryck fast fotplattan på fästena på foten. Kontrollera att fotplattan lästs på plats och sätt i och dra åt de 2 fästskruvarna hålen i fotplattan. Dra inte åt för hårt. Använd inte fläkten utan monterad fotplatta.

MONTERING AV FLÄKTROTOR OCH GALLER

Fig. 1
Låsmutter

För på fläktrotorn på axeln

• Avlägsna läsmuttern från motoraxeln genom att vrida moturs.
• Placera det bakre gallret mot motorhöljets framsida med handtaget uppåt. Styrtapparna på motorhöljet ska gå i ingrepp i hålen i det bakre gallret (fig. 1).
• Lås gallret på plats genom att sätta tillbaka låsmuttern och dra åt för hand (fig. 1). Dra inte åt för hårt.
• För på fläktrotorn på motoraxeln, med spåret i rotorns baksida över stiftet i motoraxeln.

Fig. 3 Fig. 4

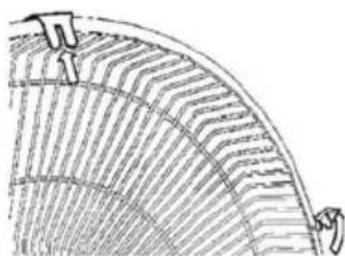

• Fäll ut läsklämmorna på frontgallret (fig. 3).
- Placera det främre gallret mot det bakre, så att hålen i kanterna är i linje. Tryck gallerklämmorna på plats över gallrens kant. Stick skruven genom hålet och skruva på muttern (fig. 4).

ANVÄNDNING

VIKTIGT!

• Placera apparaten på lämpligt ställe enligt säkerhetsanvisningarna.
• Dra sladden så att den inte utgör en snubblingsrisk.
  • Montera inte apparaten på vägg eller i tak.
  • Ta bort buntbandet och veckla ut sladden före användning.

Fig. 5

Motorenheten kan vinklas uppåt eller nedåt för önskad luftriktning.

• Lossa låsringen under motorenheten och justera till önskad vinkel. Dra åt låsringen (fig. 5).

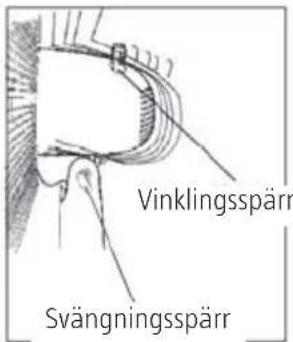

• Ställ in önskad luftriktning i sidled genom att dra upp svängningsspärren när fläkten svängt till önskad vinkel. Aktivera svängningen genom att trycka ned svängningsspärren.

START/STOPP OCH VARVTALSINSTÄLLNING

Start/stopp samt varvtalsinställning styrs med strömbrytaren.

0 = avstängd

1 = lågt varvtal

2 = medelhögt varvtal

3 = högt varvtal

VINKELINSTÄLLNING

Stäng av fläkten. Lossa ställskruven något genom att vrida den moturs. Ställ in önskad vinkel och dra åt ställskruven.

RENGÖRING

• Stäng av apparaten och dra ut sladden när apparaten inte används, före montering/ demontering av delar samt före rengöring.
• Håll ventilationsöppningarna rena. Dammsug dem vid behov. Stick inte in föremål genom ventilationsöppningarna.
• Rengör apparaten utvändigt med trasa eller svamp, fuktad med milt rengöringsmedel. Var försiktig så att inte vatten eller annan vätska tränger in i motorhus eller manöverpanel.
• Eftertorka med en trasa eller svamp fuktad med rent vatten.

VIKTIGT! Använd inte starka rengöringsmedel eller lösningsmedel.
