INSTRUKCJA OBSŁUGI 412-005 Anslut

PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

URUCHAMIANIE/ZATRZYMYWANIE I REGULACJA PRĘDKOŚCI OBROTOWEJ....20

REGULACJA KATA....20

CZYSZCZENIE....20

ENGLISH 21

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją w celu przyszłego użycia.

Używając urządzeń elektrycznych, zawsze przestrzegaj podstawowych zasad bezpieczeństwa.

OSTRZEŻENIE! Postępuj zgodnie z poniższymi wskazówkami, aby zmniejszyć ryzyko poparzenia, pożaru i porażenia prądem.

• Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.
• Nie używaj urządzenia z regulacją prędkości obrotowej – ryzyko porażenia prądem.
• Urządzenie nie jest przeznaczone do stosowania przez osoby (dzieci lub dorosłych) z jakąkolwiek formą dysfunkcji lub osoby nieposiadające wystarczającego doświadczenia lub umiejętności w zakresie obsługi urządzenia, chyba że uzyskają wskazówki odnośnie obsługi urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo. Dzieci powinny przebywać pod nadzorem, aby nie bawiły się urządzeniem. Nie pozwalaj dzieciom używać, czyścić i konserwować urządzenia bez nadzoru.
• Nigdy nie pozostawiaj włączonego urządzenia bez nadzoru.
• Nie używaj urządzenia, jeśli jest niesprawne, nie funkcjonuje w normalny sposób lub jeśli jego kabel lub wtyczka są uszkodzone. Oddaj urządzenie do autoryzowanego serwisu, aby dokonać przeglądu, naprawy lub regulacji.
• Nigdy nie naprawiaj urządzenia samodzielnie, oddaj je do naprawy uprawnionemu elektrykowi lub w uprawnionym punkcie serwisowym.
• Nie narażaj urządzenia, kabla ani wtyczki na działanie wody lub innej cieczy – ryzyko porażenia prądem.
• Nie używaj urządzenia w pobliżu wanny, prysznica, umywalki lub basenu.
• Nie umieszczaj urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, kuchenki lub inne urządzenia emitujące ciepło.
• Chron urządzenie przed bezpośrednim działaniem światła słonecznego oraz wysokimi temperaturami.
• Nie narażaj urządzenia na uderzenia lub stałe wibracje.
• Nie narażaj urządzenia na działanie w zakurzonych miejscach.
• Umieść urządzenie tak, by miało wystarczającą wentylację (np. w szafce lub na półce).
• Nie umieszczaj urządzenia na nierównym podłożu.
• Jeżeli urządzenie nie jest używane oraz przed montażem/demontażem części czy czyszczeniem wyłącz urządzenie i wyciągnij kabel z gniazdka. Nie uruchamiaj urządzenia, zanim nie zostanie całkowicie zmontowane.

• Unikaj kontaktu z ruchomymi częściami. Nie wkładaj żadnych przedmiotów ani części ciała w otwory urządzenia.

• Nie przykrywaj urządzenia ani nie umieszczaj go w pobliżu zaston i mebli – ryzyko pożaru.

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.
• Przed przemieszczaniem urządzenia wyłącz je, wyjmij kabel z gniazdka i poczekaj, aż wszystkie ruchome części się zatrzymają.
• Nie stosuj akcesoriów innych niż zalecane lub sprzedawane przez producenta urządzenia. Użycie innych akcesoriów może spowodować pożar, porażenie prądem lub obrażenia ciała.
• Upewnij się, że urządzenie stoi stabilnie, zanim je uruchomisz.
• Nie zanurzaj urządzenia w wodzie ani innych cieczach.
• Jeśli kabel jest uszkodzony, należy zlecić wymianę w autoryzowanym serwisie lub innej uprawnionej osobie. Pozwala to uniknąć zagrożenia.

Przed użyciem zapoznaj się z niniejszą instrukcją i zachowaj ją do przyszłego użytku.

DANE TECHNICZNE

Przepływ powietrza 27 m³/min

Pobór mocy w trybie czuwania 0 W

Masa 1,9 kg

Poziom dźwięku 52 dB

Norma dla pomiaru wartości eksploatacyjnej IEC 60879:1986 (corr. 1992)

Moc nominalna 31,2 W

Długość kabla 1,3 m

Wartość eksploatacyjna 0,9 (m³/min)/W

Prędkość strumienia powietrza 2,2 m/s

Napięcie 230 V

Wymiary Wys:52x∅30 cm

Moc 40 W

OPIS

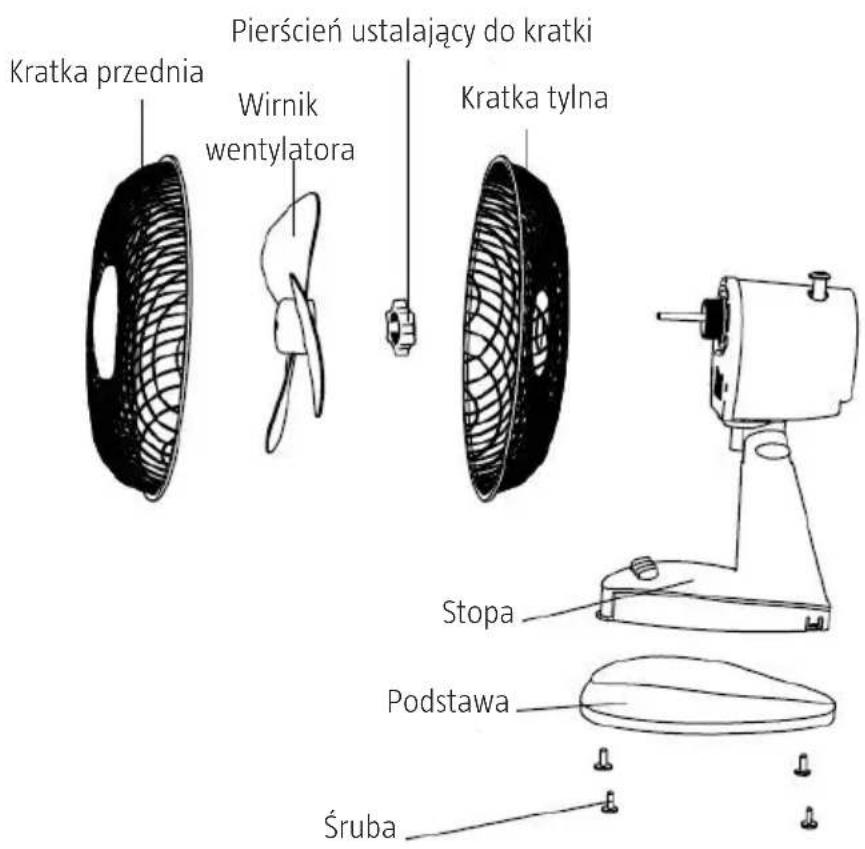

CZEŚCI

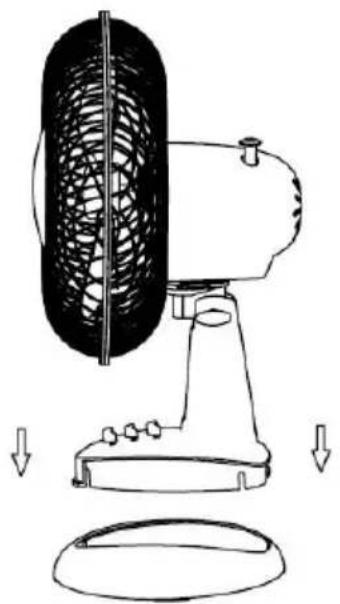

MONTAŽ

• Umieść stopę podstawy na płaskim podłożu.
• Włóż ramię urządzenia w stopę podstawy i przytwierdź śrubami. Nałówż wirnik na wał silnika.
• W podstawie znajduje się torebka z 2 śrubami. Wyjmij torebkę ze śrubami i wciśnij podstawę w mocowania na stopie. Sprawdź, czy podstawa zablokowała się we właściwej pozycji, włóż 2 śruby w otwory w podstawie i dokręć. Nie dokręcaj zbyt mocno. Nie używaj wentylatora bez zamontowanej podstawy.

MONTAŻ WIRNIKA I KRATKI

Rys. 1

Nakrętka zabezpieczająca

• Odkręć nakrętkę zabezpieczającą z wału silnika, przekręcając ją w lewo.
• Umieść tylną kratkę na przodzie obudowy silnika, uchwytem do góry. Bolce sterujące na obudowie silnika powinny wejść w otwory w tylnej kratce (rys. 1).
• Zablokuj kratkę we właściwej pozycji, przykręcając z powrotem nakrętkę zabezpieczającą i dokręć ręcznie (rys. 1). Nie dokręcaj zbyt mocno.
• Nałoż wirnik wentylatora na wał silnika, rowkiem w tylnej części wirnika nad bolcem wału silnika.

Rys. 3 Rys. 4

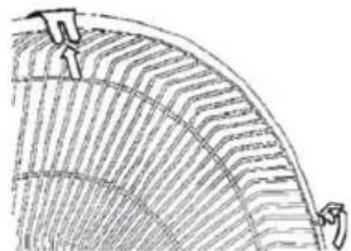

• Otwórz klamry mocujące przednią część kratki (rys. 3).
• Założ przednią kratkę na tylną tak, aby otwory na krawędziach znajdowały się w jednej linii. Zatrzaśnij klamry kratki, zapinając brzegi. Wóż śrubę w otwór i dokręć nakrętkę (rys. 4).

SPOSÓB UŻYCIA

WAŻNE!

• Umieść urządzenie w odpowiednim miejscu, zgodnie ze wskazówkami bezpieczeństwa.
• Przeprowadź kabel w taki sposób, aby nie stwarzał ryzyka potknięcia.
• Nie montuj urządzenia na ścianie ani suficie.
• Przed użyciem usuń opaskę z kabla i rozwiń go.

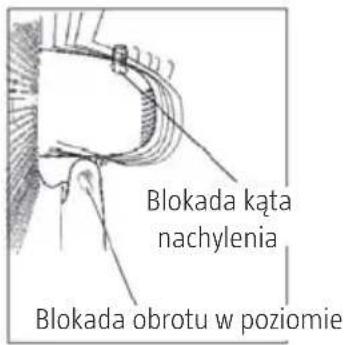

Rys. 5

Część z silnikiem może być odchylana w górę lub w dół, aby uzyskać odpowiedni kąt nawiewu.

- Poluzuj pierścień ustalający pod częścią silnikową i ustaw żądany kąt. Dokręć pierścień ustalający (rys. 5).

- Ustaw żądany kierunek nawiewu bocznego poprzez dokręcenie blokady obrotu, gdy wentylator obrócił się do żądanej pozycji. Rozpocznij obracanie przez wciśnięcie przycisku blokady obracania się.

URUCHAMIANIE/ZATRZYMYWANIE I REGULACJA PRĘDKOŚCI OBROTOWEJ

Uruchamianie/zatrzymywanie i regulacja prędkości obrotowej sterowane są przełącznikiem.

O = wyłączony

1 = mała prędkość obrotowa

2 = średnia prędkość obrotowa

3 = duża prędkość obrotowa

REGULACJA KATA

Wyłącz wentylator. Odkręć nieco śrubę regulującą, przekręcając ją w lewo. Ustaw żądany kąt i dokręć śrubę regulującą.

CZYSZCZENIE

• Jeżeli urządzenie nie jest używane oraz przed montażem/demontażem części czy czyszczeniem wyłącz urządzenie i wyciągnij kabel z gniazdka.
• Utrzymuj w czystości otwory wentylacyjne. W razie potrzeby usuń kurz. Nie wkładaj żadnych przedmiotów w otwory wentylacyjne.
• Czyść urządzenie z zewnątrz szmatką lub gąbką zwilżoną łagodnym środkiem czyszczącym. Uważaj, aby woda lub inny płyn nie dostały się do wnętrza silnika lub panelu sterowania.
  • Następnie przetrzyj urządzenie szmatką lub gąbką zwilżoną czystą woda.

WAŻNE! Nie używaj mocnych środków czyszczących ani rozpuszczalników.
