412-006 - Wentylator domowy Anslut - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator podłogowy domowy
Model	412-006
Marka	Anslut
Zasilanie	230 V ~ 50 Hz
Moc znamionowa	50 W
Moc nominalna	38,6 W
Przepływ powietrza	47 m³/min
Prędkość powietrza	2,7 m/s
Wartość eksploatacyjna	1,1 (m³/min)/W
Poziom hałasu	54 dB
Moc w trybie czuwania	0 W
Długość kabla	1,3 m
Waga	3,4 kg
Wymiary	Wysokość 108 cm, Podstawa 125 x 940 mm
Ustawienia prędkości	3 prędkości (Niska, Średnia, Wysoka)
Zegar czasowy	od 0,5 do 7,5 godziny (przyrosty: 0,5h, 1h, 2h, 3h, 4h, 7,5h)
Oscylacja	Tak, z lampką kontrolną
Regulacja nachylenia	Tak, za pomocą śruby blokującej
Zasięg pilota	Ok. 4,5 m pod kątem 30°
Baterie pilota	2 x AAA (nie dołączone)
Średnica kratki	Szacowana 40-50 cm (nieokreślona)
Materiał	Elementy plastikowe i metalowe
Konserwacja	Czyścić wilgotną szmatką, odkurzać otwory wentylacyjne; nie używać rozpuszczalników
Funkcje bezpieczeństwa	Ochrona przed przegrzaniem? Nieokreślona; postępować zgodnie z instrukcjami bezpieczeństwa w instrukcji
Certyfikacja	Zgodny z IEC 60879:1986

Często zadawane pytania - 412-006 Anslut

Jak zmontować podstawę wentylatora i obudowę silnika?

Ustaw poprzeczkę A i poprzeczkę B, tworząc krzyż, dopasuj otwory do kołnierza na rurze zewnętrznej i skręć je razem. Włóż rurę wewnętrzną do rury zewnętrznej, wyreguluj wysokość i dokręć tuleję regulacji wysokości. Na koniec przymocuj skrzynkę rozdzielczą za pomocą śruby blokującej.

Jak zamocować łopatkę wentylatora i kratkę?

Zdejmij plastikową nakrętkę z obudowy silnika, umieść tylną kratkę uchwytem do góry i dokręć plastikową nakrętkę. Zamontuj łopatkę wentylatora na wale silnika, zabezpiecz pokrywę piasty, następnie przymocuj przednią kratkę za pomocą śruby i nakrętki, a następnie wciśnij zatrzaski kratki na miejsce.

Jakie baterie są używane w pilocie?

Pilot wymaga 2 baterii AAA (sprzedawane osobno). Włóż je z zachowaniem właściwej biegunowości, nie mieszaj starych i nowych baterii, a obie wymieniaj jednocześnie. Zużyte baterie należy odpowiednio zutylizować.

Jak obsługiwać wentylator za pomocą panelu sterowania?

Podłącz wentylator, naciśnij przycisk zasilania, aby go włączyć. Użyj przycisku prędkości, aby przełączać między niską, średnią i wysoką prędkością. Naciśnij przycisk oscylacji, aby włączyć ruch boczny. Użyj przycisku timera, aby ustawić czas pracy od 0,5 do 7,5 godziny.

Czy mogę sterować wentylatorem za pomocą pilota?

Tak, pilot ma takie same funkcje jak panel sterowania. Skieruj go w odbiornik (w odległości do 4,5 m i pod kątem 30°) i naciśnij żądany przycisk w celu włączenia zasilania, zmiany prędkości, oscylacji lub timera.

Jak wyregulować nachylenie głowicy wentylatora?

Wyłącz i odłącz wentylator. Odkręć śrubę blokującą na jednostce silnika, przechyl silnik pod żądanym kątem, a następnie dokręć śrubę. Nie używaj siły w mechanizmie pochylania.

Jaka jest maksymalna wartość timera?

Timer można ustawić maksymalnie na 7,5 godziny. Naciskaj wielokrotnie przycisk TIMER, aby dodawać przyrosty 0,5h, 1h, 2h, 3h, 4h i 7,5h. Wentylator automatycznie wyłączy się po upływie ustawionego czasu.

Jak czyścić i konserwować wentylator?

Zawsze odłączaj przed czyszczeniem. Użyj miękkiej szmatki lub gąbki zwilżonej łagodnym detergentem i wodą. Wytrzyj powierzchnię zewnętrzną i delikatnie odkurz otwory wentylacyjne. Nigdy nie używaj silnych detergentów ani nie dopuszczaj do przedostania się wody do obudowy silnika lub panelu sterowania.

Jakie środki ostrożności powinienem podjąć?

Nie używaj w pobliżu wody, źródeł ciepła ani z regulatorem prędkości. Nadzoruj dzieci, nie pozostawiaj włączonego bez nadzoru i nie używaj, jeśli jest uszkodzony. Odłączaj, gdy nie jest używany. Unikaj wkładania przedmiotów w ruchome części.

Co zrobić, jeśli wentylator nie uruchamia się?

Sprawdź, czy przewód zasilający jest podłączony do odpowiedniego gniazdka i czy napięcie sieciowe jest zgodne z wartością znamionową. Upewnij się, że przycisk zasilania jest wciśnięty. Jeśli wentylator nadal się nie uruchamia, sprawdź baterie w pilocie (jeśli go używasz) lub skontaktuj się z autoryzowanym centrum serwisowym.

INSTRUKCJA OBSŁUGI 412-006 Anslut

PL - instrukcja obsługi (Thumaczenie oryg na nej instrukcji)

Z zastrzezeniem prawa do zmian. W razie ewentua nych problemów skontaktuj się telefonicznie

/ naszym d/ialem obstugi klienta pod numerem: 27 338 88 88.

www.jula.pl

Nie wytrucaj żużytego produktu wraz z odpadami komunalnymił Produkt zawiera elektryczne komponeny mocące być zagrożenem dla środowiska. Produkt należy oddać do odpowiedniągo punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatne e przymienie stary tego samego rodzaju i w tej samej ilości.

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją w celu przyszłego użycia.

Używając urządzeń elektrycznych, zawsze przestrzegaj podstawowych zasad bezpieczeństwa.

OSTRZEŻENIE! Postępuj zgodnie z ponizszymi wskazówkami, aby zmniejszyć ryzyko poparzenia, pożaru i porażenia prądem.

• Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej
• Nie używaj urządzenia z regulacją prędkości obrotowej – ryzyko porażenia prądem.
• Urządzenie nie jest przeznaczone do stosowania przez osoby (dzieci lub dorosłych) z jakąkolwiek formą dysfunkcji lub osoby nieposiedające wystarczącego doświadczenia lub umiejętności w zakresie obsługi urządzenia, chyba że uzyskają wskazówki odnośnie obsługi urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo.
• Dzieci powinny przebywać pod nadzorem, aby nie bawiły się urządzeniem.
• Nigody nie pozostawiaj włączonego urządzenia bez nadzoru.
• Nie używaj urządzenia, jeśli jest niesprawne, nie funkcjonuje w normalny sposób lub jeśli jego kabel lub wtyczka są uszkodzone. Oddaj urządzenie do autoryzowanego serwisu, aby dokonać przeglądu, naprawy lub regulacji.
• Nigóy nie naprawiaj urządzenia samodzielnie, oddaj je do naprawy uprawnionemu elektrykowi lub w uprawnionym punkcie serwisowym.
• Nie narażaj urządzenia, kabla ani wtyczki na działanie wody lub innej cieczy – ryzyko porażenia prądem.
• Nie używaj urządzenia w pobliżu wanny, prysznica, umywalki lub basenu.
• Nie umieszczaj urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, kuchenki lub inne urządzenia emitujące ciepło.
• Chroni urządzenie przed bezpośrednim działaniem światła słonecznego oraz wysokimi temperaturami.
• Nie narażaj urządzenia na uderzenia lub stałe wibracje.
• Nie narażaj urządzenia na działanie w zakurzonych miejscach.
• Umieść urządzenie tak, by miało wystarczającą wentylację (np. w szafce lub na półce)
• Nie umieszczaj urządzenia na nierównym podłożu.

• Jeżeli urządzenie nie jest używane oraz przed montażem/clemontażem części czy czyszczeniem wyłącza urządzenie i wyciągnij kabel z gniażka. Nie urucharniaj urządzenia, zanim nie zostanie całkowicie zmontowane.

• Przed przemieszczaniem urządzenia wyłącze je, wyjmii kabel z gniazeka i poczekaj, aż wszystkie ruchome części się zatrzymają.

• Nie stosuj akcesorów innych niż zalecane lub sprzedawane przez producenta urządzenia. Uzycie innych akresuriów może społecować pozar, potażenie prądem lub obrażenia data.
• Jeśli kabel jest uszkodzony, należy zlecić wymianę w autoryzowanym serwisie lub innej uprawnionej osobie. Pozwala to uniknąć zagrożenia.

DANE TECHNICZNE

Przepływ powietrza 42 m³/min

Potzór mocy w trybie czuwania 0 W

Masa 3,4 kg

Puziom drwęka 54 dB

Norma dla pomiaru wartości eksploatacyjnej IEC 60879:1986 (corr. 1992)

Mac nominalna 38,6 W

Długosć kabla 1,3 m

Wartość eksploatacyjna 1,1 [m³/min]/W

Prędkość strumienia powietrza 2,7 m/s

Napiecie 230 V

Wymiary Wys:108-125x∅40 cm

Moc 50 W

OPIS

CZEŚCI

1. Kratka przednia
2. Pukrywa piasty wirnika
3. Wirnik wentylatora
4. Plastkowa nakrętka
5. Kratka tylna
6. Wals In ka
7. Przycisk obrotu
8. Obudowa silnika
9. Šruba mocuča

10. Skrzynka elektryczna

11. Śruba zabezpieczająca

12. Ruta wewnelrna
13. Tuleja ustawienia wysokości
14. Ruta zewelna
15. Ostona dekoracyjna, stopka
16. Šruba
17. Poprzeczka A
18. Poprzeczka B
19. Śruba nakrętka

MONTAŻ

MONTAŻ PODSTAWY I OBUDOWY SILNIKA

• Odkręć 4 śruby od poprzeczek. Umieść poprzeczki A (17) i B (18) w taki sposób, aby stworzyły krzyżak.
• Dopasuj 4 olwory w poprzeczkach do obworów w kołnierzu na zewnętrznej rurze (14). Przykręć kołnierz do poprzeczek 4 śrubami.
• Odkręć tulecję regulującą wysokość (13) z górnej części wewnętrznej runy (12). Nałoż dekoracyjną obudowę (15) na rurę.
• Przykręć z powrotem tuleję regulującą wysokość (13) na górną część wewnętrznej rury (12). Wyciągnię wewnętrzną rurę (12) z rury zewnętrznej (14) na żadaną wysokość i dokręć tuleję regulującą wysokość (13).
• Poluzuj nieco śrubę zabezpieczającą (11), przekręcając ją w lewo. Nałoż skrzynkę elektryczną (10) na wewnętrzną rurę (12) i dokręć śrubę zabezpieczającą (11). Sprawdź, czy śruba zabezpieczającą (11) jest dobrze dokręcona.

MONTAŻ WIRNIKA I KRATKI

• Odkręć plastikową nakrętkę (4) z przedniej części obudowy silnika (8), przekręcając w lewo.
• Umieść tylną kratkę (5) na przodzie obudowy silnika (8), uchwytem do góry. Bolce sterujące na obudowie silnika (8) pewinny wejść w otwory w tylnej kratce (5).
• Dokręć plastikową nakrętkę (4) w prawo. Nie dokręcaj zbyt mocno
• Nałoż wirnik wentylatora (3) na wal silnika (6), rowkiem w tylnej części wirnika nad bolcem wału silnika (6).
• Dokreć obudowę piasty (2), przekręcając w lewo.
• Odkręć śrubę i nakręlkę (19) z krawędzi tylnej kratki.
• Zatóż przednią kratkę (1) na tylną (5) tak, aby otwory na krawędziach znajdowały się w jednej linii. Wtoż śrubę w otwór i dokręć nakrętkę. Nie dokręcaj do końca.
• Zatrzaśnij klamry kratki, zapinając brzegi.
• Dokręć nakrętkę na śrubie przez krawędź kratki.

WKŁADANIE BATERII DO PILOTA

- Otwórz pokrywkę komory baterii (patrz rysunek poniżej).

• Włoż baterie, zachowując polaryzację oznaczoną w komorze bateri.
• Nie używaj akumulatorków. Nie łącz starych i nowych baterii ani baterii różnego typu.
• Zawsze wymieniaj obie baterie jednocześnie.
  • 2 baterie AM (do duplen a osobno).
• Zużyte baterie należy zuty izować zgodnie z obowiązującym przepisami.

OBSŁUGA

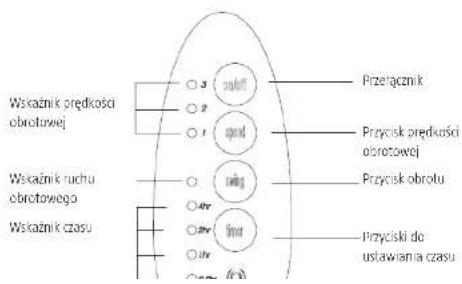

PANEL STEROWANIA

WAŻNE

• Umieść urządzenie w odpowiednim miejscu, zgodnie ze wskazówkami bezpieczeństwa.
• Przeprowadź kabel w taki sposób, aby nie stwarzał ryzyka potknięcia.
• Nie montuj urządzenia na ścianie ani suficie.
• Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej. Wtoż kabel do właściwego gniażka.
• Zapali się kontrolka napięcia.
• Włącz urządzenie, naciskając przełącznik jeden raz. Wentylator uruchamia się z niską prędkością obrotową, zapala się kontrolka prędkości obrotowej 1. Naciśnij przełącznik raz jeszcze, aby wyłączyć urządzenie.
• Naciśnij kilkakrotnie przycisk prędkości SPEED.

– Niska prędkość obrotowa (świeci się kontrolka prędkości obrotowej 1)
– Średnia prędkość obrotowa (świeci się kontrolka prędkości obrotowej 2)
- Wysoka prędkość obrotowa (świeci się kontrolka prędkości obrotowej 3)

• Naciśnij klawisz SWING, aby wentylator zacząt obracać się w poziomie. Kontrolka obrotu zapala się i wentylator zaczyna się obracać. Aby zatrzymać obrót, ponownie naciśnij klawisz SWING.
• Po uruchomieniu urządzenia i ustawieniu ządanej prędkości obrotowej można ustawić żądany czas pracy przyciskiem TIMER. Nadności klikakrotnie przypisk TIMER, az zapali się lampka kontrolna żądanej czasu. Po upywie wyznaczonego czasu urządzenie wyłączy się automatycznie. Możliwość zaprogramowania wyłącznika czasowego w zakreskie od pół godziny do 7,5 godziny. Czas pracy to suma czasu zapalonych kontrolek.
• Część z silnikiem może być odchylana w górę lub w dół, aby uzyskać odpowiedni kąt nawiewu. Poluzuj śrubę mocującą (9) i ustaw część z silnikiem pod żądanym kątem. Dokręć śrubę.
• Wyłącz urządzenie i wyciągnij kabel z gniazdka, jeżeli nie używasz urządzenia.

PILOT ZDALNEGO STEROWANIA

Sposób użycia pilota zdalnego sterowania

Pilot zdalnego sterowania ma te same funkcje co panel sterowania. Przestrzegaj ponizszych

vskazówek, aby uyskać jak najlepszą funkcjonalność.

• Skieruj pilota w stronę odbiornika i wciśnij żądany przycisk.
• Zasięg pilota to okołe 4,5 m pod kątem 60° de odbiornika (patrz rysunek).

• Jeżeli urządzenie nie jest używane oraz przed montażem/demontażem części czy czyszczeniem wyłącza urządzenie i wyciągnij kabel z gniażka.
• Utrzymuj w czystości otwory wentylacyjne. W razie potrzeby usuń kurz. Nie wkładaj żadnych przedmiotów w otwory wentylacyjne.
• Czyść urządzenie z zewnątrz szmatką lub gąbką zwilżoną łagodnym środkiem czyszczącym. Następnie przetrzyj urządzenie szmatką lub gąbką zwilżoną czystą wodą.
• Uważaj, aby woda lub inny płyn nie dostaty się do wnętrza silnika lub panelu sterowania.

WAŻNE! Nie używaj mocnych środków czyszących ani rozpuszczalników.

SAFETY INSTRUCTIONS
