Produkttyp	7" Digital fotoram
Märke	Clas Ohlson
Modell	DP730AD38
Skärmstorlek	7 tum (16:9 bredbild)
Skärmtyp	Color TFT LCD
Upplösning	800 x 480 pixlar
Kontrastförhållande	350:1
Ljusstyrka	230 cd/m²
Svarstid	20 ms
Betraktningsvinkel	60° vertikalt, 40° horisontellt
Ingångsspänning	5V DC, 1A
Strömadapter	100-240V AC, 50/60 Hz
Minneskortsplats	SD, SDHC, MMC
USB-port	USB 2.0
Internt minne	1 MB
Bildformat som stöds	JPEG
Bildspelshastighet	3 sekunder till 1 timme
Bildeffekter	Färg, Svartvitt, Sepia
Bildspelseffekter	Slumpmässig, Horisontell splittring in, och andra
Visningslägen	Autoanpassa, Optimal, Full
Stöd för språk	Engelska, Svenska, Finska, Norska
Driftstemperatur	0°C till 40°C
Mått (B x H x D)	202 x 142 x 23 mm
Rengöring	Använd en mjuk fuktig trasa med milt rengöringsmedel
Säkerhet	Endast inomhusbruk; utsätt inte för vatten och öppna inte höljet

Vanliga frågor - DP730AD38 Clas Ohlson

Hur ställer jag in tid och datum på fotoramen?

Tryck på MENU två gånger, navigera till Inställningar-symbolen, välj Ställ in tid/datum, justera år, månad, dag, timme, minut och sekund med pilknapparna, spara sedan.

Vilka minneskort stöds?

Fotoramen stöder SD, SDHC och MMC minneskort.

Kan jag kopiera bilder från ett minneskort till det interna minnet?

Ja, du kan kopiera bilder genom att markera en bild, hålla ned MENU i 3 sekunder och sedan välja Spara bild.

Hur roterar jag en bild?

Markera bilden, tryck på ▶II för att visa helskärm, håll ned MENU i 3 sekunder, välj sedan Rotera och bekräfta.

Vilka bildformat stöds?

Endast JPEG-bilder stöds.

Varför visas ingen bild när jag slår på ramen?

Kontrollera att nätadaptern är korrekt ansluten och att ett minneskort eller USB-minne med JPEG-bilder är insatt. Se till att strömmen är på.

Hur tar jag bort bilder från ett minneskort?

Navigera till Fil-menyn, markera filen, håll ned MENU i 3 sekunder, välj sedan Ta bort.

Kan jag justera bildspelshastigheten?

Ja, gå till Inställningar och välj Bildspelshastighet. Du kan välja från 3 sekunder till 1 timme.

Vad ska jag göra om ramen blir smutsig?

Använd en mjuk, fuktig trasa med lite diskmedel för att rengöra skärmen. Använd aldrig lösningsmedel eller starka rengöringsmedel.

Är ramen lämplig för utomhusbruk?

Nej, produkten är avsedd för endast inomhusbruk. Utsätt den inte för direkt solljus under längre perioder eller fuktiga miljöer.

BRUKSANVISNING DP730AD38 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Produktbeskrivning

• 7" Digital fotoram widescreen.
• Visar dina digitala jpeg-bilder.
• Anslutning för USB-minne eller minneskort (SD/SDHC/MMC).
• Lev. med nätadapter.

2. Förpackningen innehåller

• Digital fotoram
• Bruksanvisning
• Nätadapter
• Stöd

3. Säkerhet

• Varning! Öppna inte höljet! Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje, kontakt med dessa kan ge elektrisk chock.
• Produkten får endast repareras av kvalificerad servicepersonal.
• Produkten får inte demonteras eller ändras.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck.
• Täck inte för ventilationsöppningarna. Placera inte heller produkten i närheten av varma ställen som ovanför element, ovanpå en teve eller i t.ex. en soffa där ventilationsöppningarna blockeras.
• Ta alltid ur nätadaptern från eluttaget om inte produkten ska användas under en längre tid.
• Produkten är konstruerad för 8 till 10 timmars kontinuerlig drift. Undvik att använda den under längre tid än så. Låt produkten vila en stund innan den används igen.
• Produkten är endast avsedd för inomhusbruk.
• Undvik att utsätta produkten för direkt solljus under längre tid.
• Använd inte produkten i fuktiga, dammiga eller smutsiga miljöer.
• Använd endast en mjuk tvättduk som är svagt fuktad med vatten och milt diskmedel vid rengöring av skärmen.
• Koppla inte ifrån nätadaptern samtidigt som uppspelningen pågår. Risk finns för att det anslutna minnet skadas. Ta inte heller bort det anslutna minnet när uppspelning pågår.

4. Knappar och funktioner

SD/SDHC/MMC USB

8 9 10 11

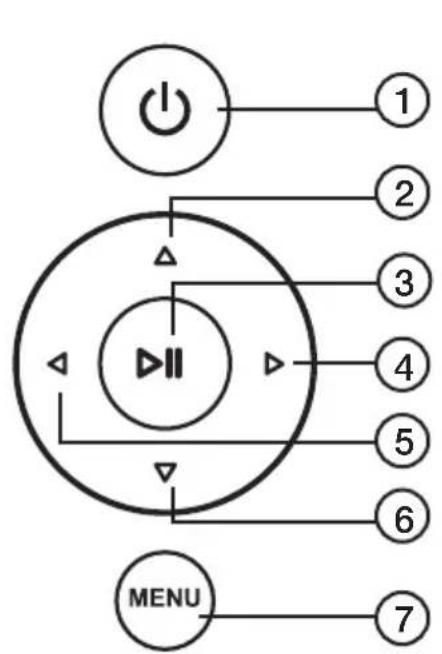

Tryckknappar på baksidan

1. [ ⏻ Strömbrytare Av/På.
2. [▲] Flytta markören uppåt.
3. [▶II] Tryck för att starta bildspel, göra paus eller tryck för att bekräfta val.
4. [▶] Flytta markören åt höger.
5. [◀] Flytta markören åt vänster.
6. [▼] Flytta markören neråt.
7. [MENU] Tryck för att återgå till huvudmeny, eller öppna filhantering (kopiera/radera filer).

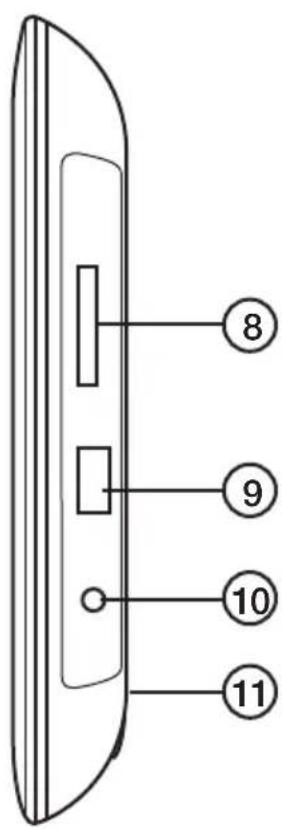

På högersidan av fotoramen

1. Anslutning för minneskort: SD/SDHC/MMC
2. USB-anslutning
3. DC 5 V
4. Infästning för stödet

5. Användning

Fotoramen är avsedd för att ställas på ett bord eller liknande.

1. Skruva dit stödet på baksidan (11).
2. Ta bort skyddsfilmen från displayen.
3. Anslut nätadaptern till ett vägguttag och koppla DC-proppen till DC 5 V-uttaget på fotoramen.
4. Anslut ett minneskort SD/SDHC/MMC eller USB-minne till fotoramen.
5. Tryck på [⏻] (1) för att slå på fotoramen.
6. Startbilden visas.

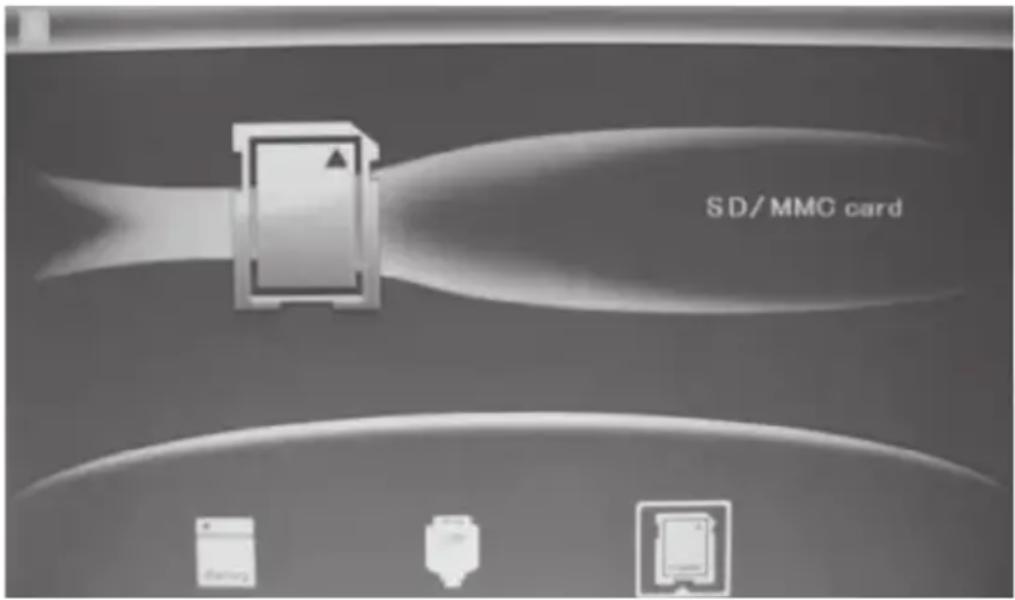

1. En symbol för det anslutna minnet visas på displayen och bilderna börjar visas som ett bildspel direkt. (Välj önskat minne för visning, om det finns flera minnen anslutna.)
2. Tryck två gånger på [MENU] (7) för att öppna huvudmeny: Photo (bilder), File (visar minnets innehåll av bilder/mappar), Calendar (visa kalender och tid) eller Setup (inställningar).

6. Huvudmenyn

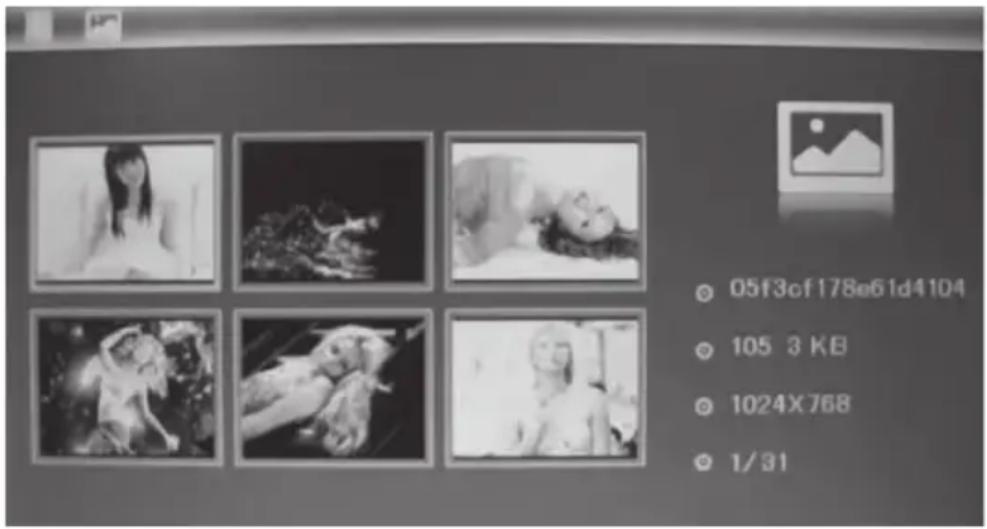

6.1 Photo här visas bilder som miniatyrer

1. Markera det anslutna minneskortet
2. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (4)(5).
3. Markera önskad bild med riktningsknapparna (2)(4)(5)(6).
4. Information om den markerade bilden visas: Filnamn, filstorlek, bildstorlek och bildnummer/totala antalet bilder.
5. Tryck på [MENU] för att återgå till huvudmenyn.
6. Tryck på [▶II] för att starta bildspel från den markerade bilden.

05f3of178e61d4104 105 3 KB 1024X768 1/31

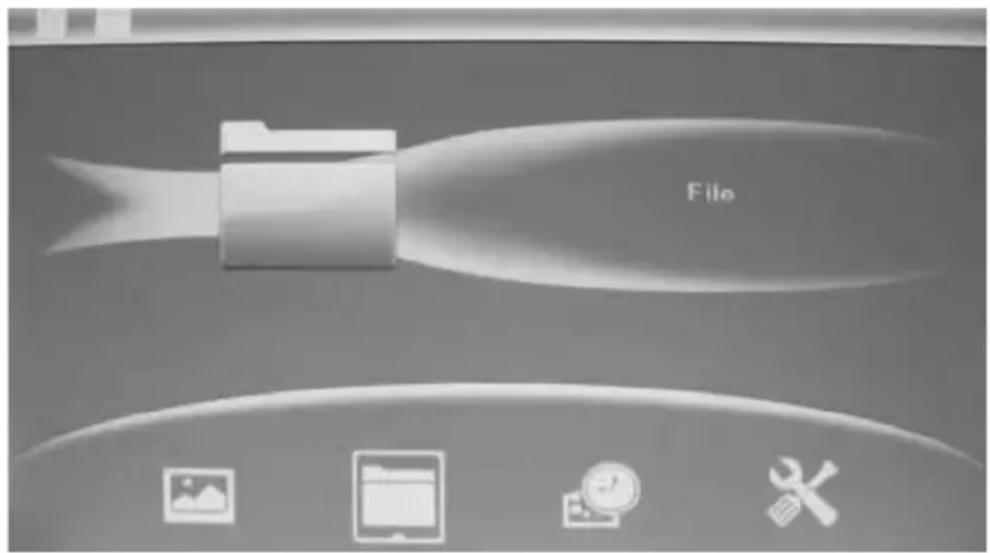

6.2 File här visas filer och mappar som finns på minnet

Markera anslutet minneskort med riktningsknapparna (2)(4)(5)(6). Information om minnets innehåll av filer och mappar visas. Du kan visa JPEG-bilder genom att trycka på [▶II].

File

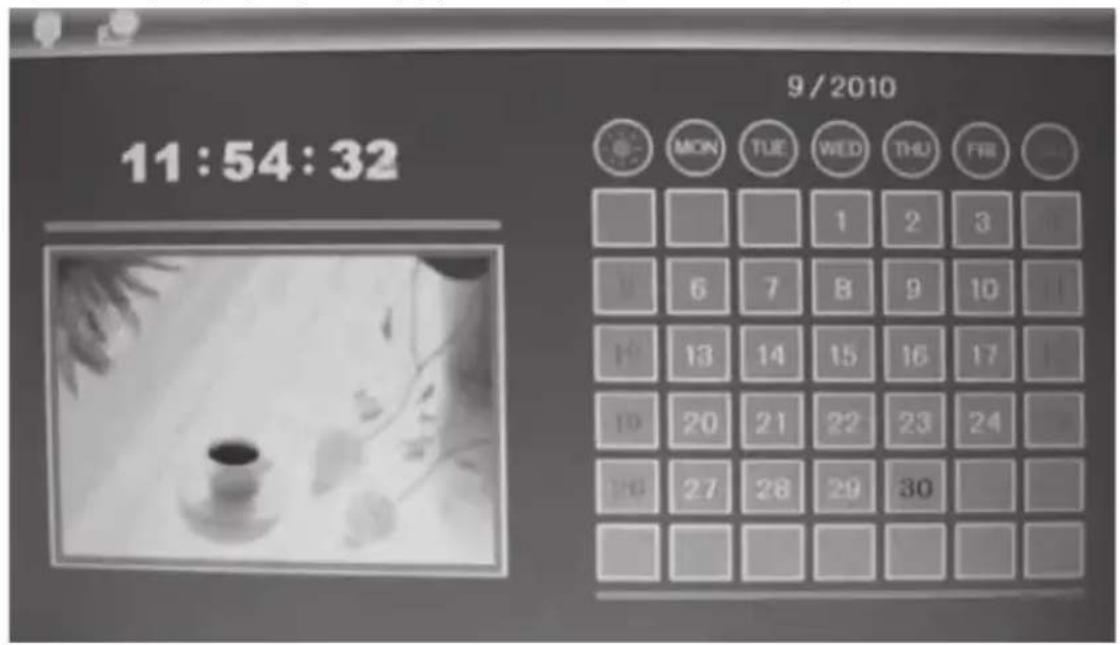

6.3 Calendar - visning av kalender och tid

1. Tryck två gånger på [MENU] för att öppna huvudmenyn.
2. Stega till Calender-ikonen med riktningsknapparna (4)(5).
3. Tryck på [▶II] för att bekräfta.
4. Ställ in kalender och tid så här:
5. Öppna Setup (inställningar) och välj Set time/date. Tryck på [▶II] (3) för att bekräfta.
6. Year (år) markeras. Ställ in rätt år med riktningsknapparna (4)(5). (I inställningsläge blir den markerade texten röd.) Tryck på [▶II] (3) för att bekräfta.
7. Fortsätt lika med månad, datum, timme, minut och sekund.
8. Stega till Save Time med riktningsknapparna (2)(6) för att spara inställning. Tryck på [▶II] (3) för att bekräfta.

Ställ in visningsformat för tid så här:

a. Stega ner till Set Time Format.
b. Tryck på [▶II] (3) för att bekräfta.
c. Välj 12- eller 24- timmarsvisning.
d. Tryck två gånger på [MENU] (7) för att återgå till huvudmenyn.

11:54:32 9 / 2010 MON TUE WED THU FRI

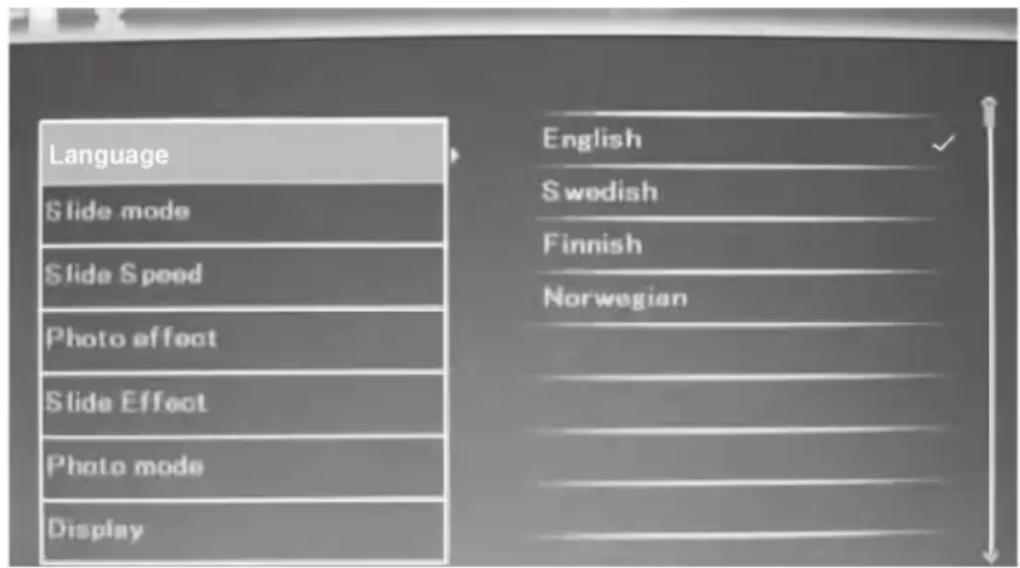

6.4 Setup (inställningar)

1. Tryck två gånger på [MENU] för att öppna huvudmenyn.
2. Stega till Setup-ikonen med riktningsknappen [▶] (4).
3. Tryck på [▶II] (3) för att bekräfta.
4. Huvudmenyn har inställningar för:

a. Language (språk): English, Swedish, Finnish eller Norwegian.
b. Slide mode (bildvisningsläge): 1 bild, 4 bilder eller 3 bilder.
c. Slide speed (tidsfördröjning mellan bilderna): Från 3 sekunder till 1 timme.
d. Photo effect (bildeffekt): Color (färg), Monocrom (svart/vit) Sepia (sepiatonad).
e. Slide effect (effekt vid bildövergång): Random, Split horizontal in etc.
f. Photo mode (bildstorlek): Auto fit, Optimal eller Full.
g. Display: Contrast (kontrast) Brightness (ljusstyrka) Saturation (färgmättnad) och Tint (nyans)
h. Set time/date (ställ in tid och datum).
i. Set time format (visningsformat för tid: 12/24-timmarsformat).
j. Format built-in memory (formatera det inbyggda minnet).
k. Reset setting (återställ fabriksinställningar).
I. Exit (avsluta och återgå till normalvisning).

1. Tryck på [MENU] för att återgå till normal bildvisning.

1. Markera det anslutna USB-minnet eller minneskortet.
2. Markera Photo-ikonen (längst till vänster) med riktningsknapparna (4)(5).
3. Markera önskad bild med riktningsknapparna (2)(4)(5)(6) och tryck på [▶II] för att visa hela bilden.
4. Håll in [MENU] (7) i ca 3 sekunder.

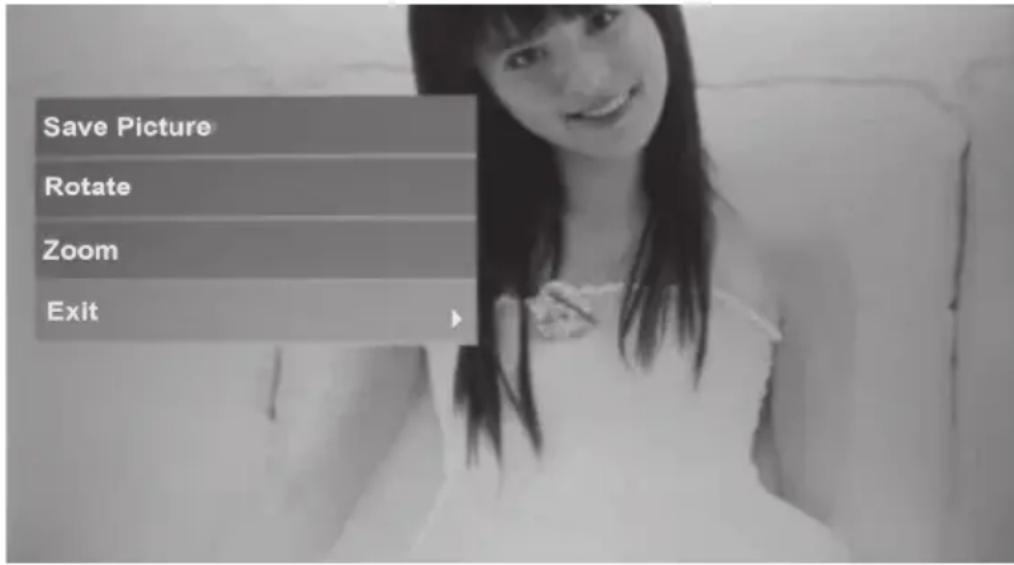

5. Inställningarna öppnas. Markera önskad funktion Save Picture (spara bild), Rotate (rotera) eller Zoom (förstora bild).
6. Gör önskade inställningar genom att trycka flera gånger på [▶II].
7. Markera Save Picture och tryck på [▶II] för att spara bilden som du har ändrat.
8. Tryck på [MENU] för att återgå till normal bildvisning.

1. Markera det anslutna minneskortet.
2. Markera File-ikonen med riktningsknapparna (4)(5).
3. Markera önskad fil med riktningsknapparna (2)(6).
4. Håll in [MENU] (7) i ca 3 sekunder.
5. Inställningarna öppnas. Markera önskad funktion: Delete (radera) eller Exit (avbryt).
6. Tryck på [MENU] för att återgå till normal bildvisning.

7. Skötsel och underhåll

Torka av med en mjuk, lätt fuktad trasa. Använd inga lösningsmedel eller starka rengöringsmedel.

8. Felsökningsschema

Symptom Åtgärd
Enheten startar ej/ingen bild visas.	Kontrollera att nätadaptern är korrekt ansluten.
Det går inte att läsa från minneskortet.	Kontrollera att filerna på minneskortet stöds av enheten. Se Specifikationer.
Vissa bilder laddas fortare än andra.	Bilder med hög upplösning tar längre tid att ladda. Använd bilder med lägre upplösning för snabbare visning.Rekommenderad upplösning är 800 x 600 bildpunkter.

9. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

10. Specifikationer

Skärm 7" färg TFT LCD (16x9)

Upplösning 800 (h) x 480 (v)

Betraktingsvinkel 60° (vänster/höger/vertikalt), 40° (horisontellt)

Kontrast 350:1

Ljusstyrka 230 cd/m²

Responstid 20 ms

Drivspänning 5 V DC, 1 A via medföljande nätadapter

(100-240 V AC, 50/60 Hz)

USB-anslutning USB 2.0

Minneskortsanslutning SD (Secure Digital), MMC (Multimedia Card),

Användningstemperatur 0 °C \~ 40 °C (vid luftfuktighet 10 \~ 85 % RH)

Storlek 202 x 142 x 23 mm

Digital fotoramme 7"

Art.nr. 18-2843 Modell DP730AD-UK

18-2844

38-9050

38-9051

DP730AD-UK

DP730AD

DP730AD
