Produkttyp	Köksfläkt
Märke	Thermex
Modell	Nimes Lux
Kontrollpanel	5 knappar (på/av, ljus, timer, hastigheter, höja/sänka fläkt)
Extraktionshastigheter	4 nivåer justerbara med glidare
Timer	8 intervall: 5-40 minuter, programmerbar
Belysning	Automatisk på/av vid anslutning, stängs av efter 5 sekunder i viloläge
Filter	Tvättbart metallfilter; rengöring i vatten med milt rengöringsmedel (40-50°C) eller diskmaskin (program 60°C)
Rekommenderad utloppsdiameter	Använd den diameter som anges i modellen för bästa effekt; minska inte
Extraktionsrör	Rekommenderat flexibelt ljudisolerande och kondensskyddande rör; dra ut helt
Installation	Minsta avstånd 15 mm från väggen; hål i bänkskiva enligt ritning
Säkerhet	Koppla bort strömmen före rengöring; använd inte nära öppen eld; installation av kvalificerad tekniker
Avsedd användning	Endast hushållsbruk; inte för utomhusbruk, grillar eller kommersiellt bruk
Höjning och sänkning	Motoriserad fläkt: håll ned knapp ① för att höja/sänka

Vanliga frågor - Nimes Lux Thermex

Hur öppnar och stänger man Nimes Lux-fläkten?

För att öppna fläkten, håll ned knapp ① i 2 sekunder. För att stänga den, tryck igen på samma knapp i 2 sekunder. Fläkten fungerar endast när den är upphöjd.

Hur justerar man extraktionshastigheterna?

När fläkten är uppe och på, för fingret uppåt eller nedåt över staplarna ■■ för att välja en av 4 extraktionsnivåer.

Hur fungerar timern?

Tryck på knapp ① (timer) när ljuset eller motorn är på. Timersymbolen tänds. Använd staplarna ■■ för att välja ett intervall från 5 till 40 minuter (i steg om 5 minuter). Bekräfta genom att trycka på ∅ eller vänta i 5 sekunder. Motorn och ljuset stängs av automatiskt när tiden är slut.

Kan filtret rengöras i diskmaskinen?

Ja, du kan placera filtret i diskmaskinen på ett program på cirka 60°C. Observera att detta kan förändra filtrets utseende, men påverkar inte dess extraktionsförmåga. Du kan också rengöra det för hand i vatten vid 40-50°C med milt rengöringsmedel i 2-3 minuter.

Vilken rördiameter ska jag använda?

Det rekommenderas att använda den ursprungliga utloppsdiametern som anges i modellen för att garantera maximal effektivitet och lägsta ljudnivå. Att minska diametern minskar extraktionskapaciteten och ökar ljudet.

Vilken typ av rör rekommenderas?

Thermex rekommenderar att använda flexibelt ljudisolerande (bullerdämpande) och kondensskyddande rör om röret går genom ouppvärmda rum. Se till att röret är helt utdraget för att minimera luftmotståndet.

Hur tänder och släcker jag ljuset?

Ljuset tänds automatiskt när fläkten ansluts, men släcks efter 5 sekunder om ingen åtgärd vidtas. För att tända eller släcka det manuellt, tryck på ljusknappen på kontrollpanelen.

Vad är det minsta installationsavståndet från väggen?

Fläkten måste installeras på ett minsta avstånd av 15 mm från väggen, enligt manualens instruktioner.

Kan jag installera fläkten själv?

Nej, installationen måste utföras av en kvalificerad tekniker. Fläkten kräver elektrisk anslutning och säker fastsättning i skåpet.

Vilka säkerhetsåtgärder bör jag vidta?

Koppla alltid bort strömmen innan du rengör fläkten. Använd den inte nära öppen eld. Låt inte barn använda den. Följ manualens instruktioner för regelbunden rengöring av filtret.

BRUKSANVISNING Nimes Lux Thermex

Trykk på timer symbolet "∅" enten när lyset er tent, eller när kjøkkenviften er I drift.

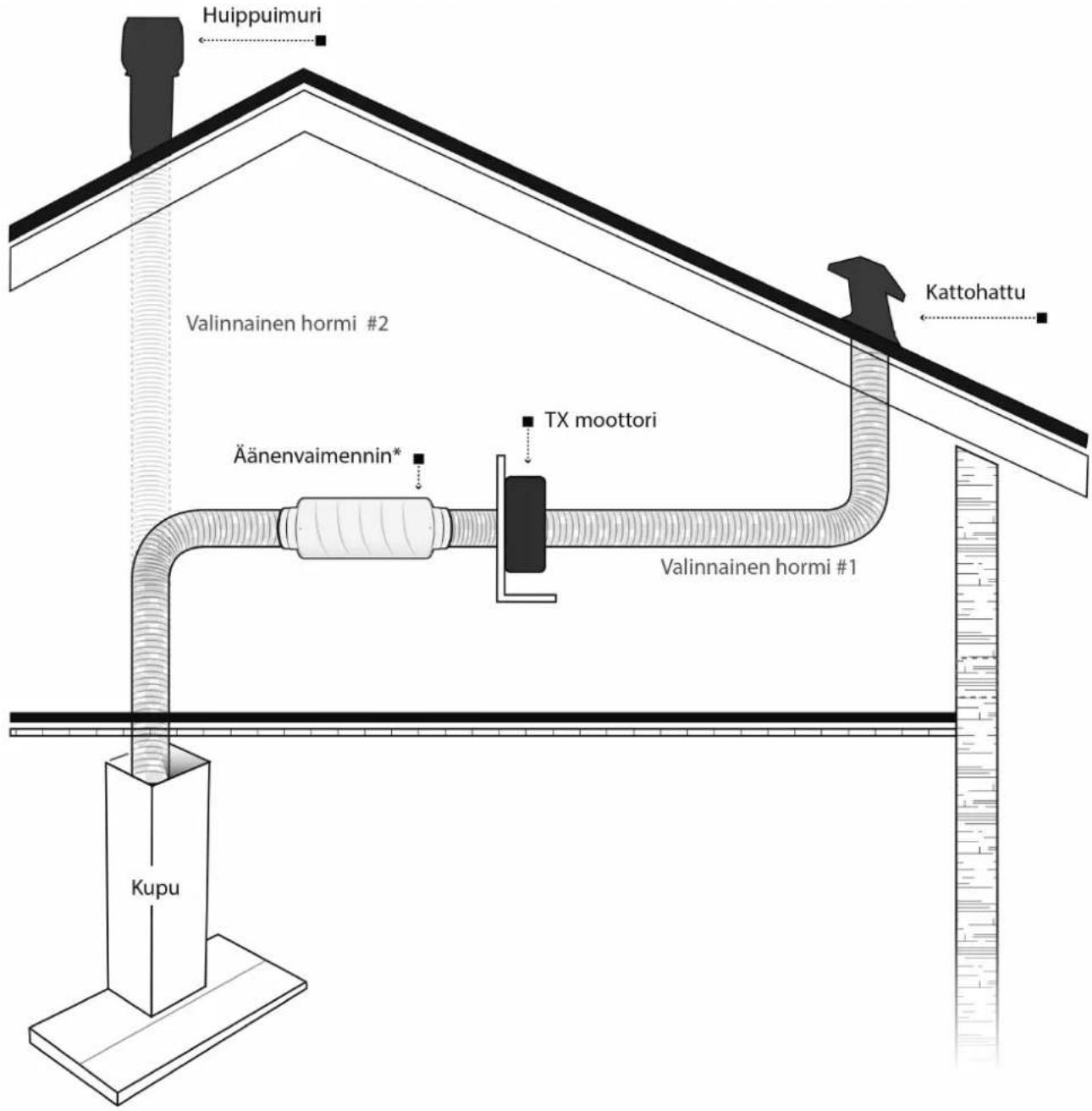

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.

Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa effekt till lägst möjliga ljudnivå.

Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

Säkerhetsföreskrifter

- Låt inte barn använda fläkten som "leksak"

- Fläkten bör endast användas i privata hushåll. Bör inte användas vid matlagning utomhus, grillning eller i storkök.

- Skall installeras av behörig installatör.

- Var noga med att rengöra och underhålla fläkten med jämna mellanrum.

- Bryt strömmen vid rengöring.

- Rengör fläkten enligt bruksanvisningen och använd aldrig fläkten vid öppen låga t.ex. flambering

- Eventuell service skall utföras av behörig servicetekniker.

- Leverantören tar inte ansvar för skador på person eller material som uppstår på grund av att inte instruktionerna i denna bruksanvisning följs.

INSTALLATION

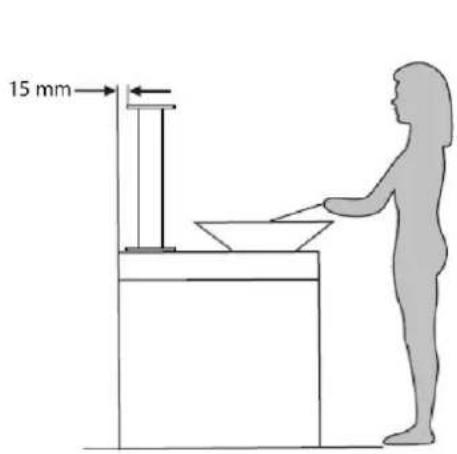

1. Gör ett hål i bänkskivan enligt (Ill.2). Fläkten bör placeras minst 15mm från väggen (Se III. 1).

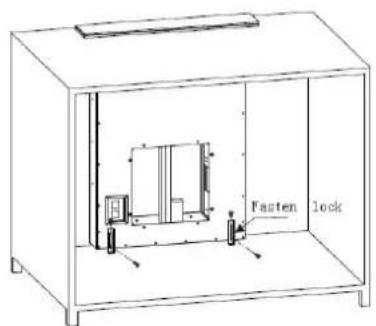

2. Använd de medföljande 4 ST4*8 och ST4*14 skruvar till att montera fläkten i skåpet (Ill. 3)
3. Montera motorhuset på fläktaggregatet med 8 st. M10*10 skruvar. Riktning på utblås kan väljas fritt efter behov och placering.(Ill. 4).
4. Montera kanal/slang på utblåset och använd de 4 ST4*14 skruvarna till att montera elboxen, anslut strömmen (Ill. 5).

III. 1

III. 2

Byte och underhåll av filter

Lägg dina filter i blöt med diskmedel och skura med en diskborste.

Det går även bra att diska i diskmaskinen, 60°, det finns dock en risk att maskindiskmedlet missfärgar metallen.

OBS:

1. Se till att fläkten kan röra sig fritt upp och ner utan att något är i vägen.
2. Bryt alltid strömmen innan rengöring av fläkten.

Brugsanvisning

Motorhastighet/Ljusstyrka

Motor

På/Av

1. När fläkten ansluts tänds ljuset automatiskt. Ljuset släcks efter 5 sekunder och fläkten går till "standby" och inget annat görs. Tryck på valfri knapp för att "väcka" fläkten igen.

2. Tryck på " 🔒" i 2 sekunder för att "hissa upp" fläkten. Detta startar också automatiskt motorn.. " ✉" och " ⏻" är tända och de 2 första stegen på hastighetsväljaren tänds också. Tryck på sekunder på " 🔒" igen och fläkten åker ned och motorn stannar. Fläkten kan bara användas när den är uppe. Om fläkten körs ned under drift så startar den nästa gång på senast valda hastighet. Dra fingret fram och tillbaka på "■■" för att justera hastigheten i 4 steg.

3.Motor på/av

1. Belysning på/av "

När "ungs-1" knappen startar motorn. När symbolen blinkar kan hastigheten justeras. Härefter trycker man på symbolen igen för att bekräfta sitt val eller väntar i 15 sekunder till den slutar att blinka. Ytterligare ett tryck på symbolen "ungs-2" stänger av motorn. Hastigheten justeras på "■■" knappen när denna blinkar samtidigt som "ungs-3" symbolen.

1. Timer "①"

Tryck på timersymbolen "∅" när belysningen är på och/eller när motorn går.

När timersymbolen lyser används "■■" symbolen till att ställa in tidsintervallet.

Timern har 8 olika tidsintervaller: 5-10-15-20-25-30-35-40 minuter

Tryck på "∅" för att bekräfta sitt val eller väntar i 15 sekunder.

Motorn och belysningen stängs nu automatiskt av efter att den inställda tiden löpt ut ocf fläkten går i "standby" läge.

Nästa gång timerfunktionen används startar timern automatiskt på senast valda tidsintervall.

Tryck på timersymbolet "Ø"igen för att ställa in ny tidsintervall.

Tryck på hastighets- eller belysningsknappen när timern är i funktion för att avbryta timerfunktionen.
