Nimes Lux - Campana extractora Thermex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Thermex
Modelo	Nimes Lux
Panel de control	5 botones (encendido/apagado, luz, temporizador, velocidades, subir/bajar campana)
Velocidades de extracción	4 niveles ajustables mediante deslizador
Temporizador	8 intervalos: 5-40 minutos, programable
Iluminación	Encendido/apagado automático al conectar, se apaga tras 5 segundos en reposo
Filtro	Filtro metálico lavable; limpieza en agua con detergente suave (40-50°C) o lavavajillas (programa 60°C)
Diámetro de salida recomendado	Utilizar el diámetro indicado en el modelo para óptima eficacia; no reducir
Tubo de extracción	Recomendado tubo flexible insonorizante y anticondensación; extender completamente
Instalación	Distancia mínima de 15 mm desde la pared; agujero en encimera según dibujo
Seguridad	Desconectar corriente antes de limpieza; no usar cerca de fuego abierto; instalación por técnico cualificado
Uso previsto	Solo uso doméstico; no para exteriores, barbacoas ni uso comercial
Subida y bajada	Campana motorizada: mantener pulsado botón ① para subir/bajar

Preguntas frecuentes - Nimes Lux Thermex

¿Cómo se abre y se cierra la campana Nimes Lux?

Para abrir la campana, mantenga presionado el botón ① durante 2 segundos. Para cerrarla, vuelva a presionar el mismo botón durante 2 segundos. La campana solo funciona cuando está levantada.

¿Cómo se ajustan las velocidades de extracción?

Una vez que la campana está arriba y encendida, deslice el dedo hacia arriba o hacia abajo sobre los barras ■■ para seleccionar uno de los 4 niveles de extracción.

¿Cómo funciona el temporizador?

Pulse el botón ① (temporizador) cuando la luz o el motor estén encendidos. El símbolo de temporizador se iluminará. Use las barras ■■ para elegir un intervalo de 5 a 40 minutos (en incrementos de 5 minutos). Confirme pulsando ∅ o espere 5 segundos. El motor y la luz se apagarán automáticamente al terminar el tiempo.

¿Se puede limpiar el filtro en el lavavajillas?

Sí, puede colocar el filtro en el lavavajillas en un programa de aproximadamente 60°C. Tenga en cuenta que esto puede alterar la estética del filtro, pero no afecta su capacidad de extracción. También puede limpiarlo a mano en agua a 40-50°C con detergente suave durante 2-3 minutos.

¿Qué diámetro de tubo debo usar?

Se recomienda usar el diámetro de salida original indicado en el modelo para garantizar la máxima eficacia y el menor nivel de ruido. Reducir el diámetro disminuye la capacidad de extracción y aumenta el ruido.

¿Qué tipo de tubo se recomienda?

Thermex recomienda usar tubo flexible insonorizante (antirruido) y anticondensación si el tubo pasa por habitaciones sin calefacción. Asegúrese de que el tubo esté completamente extendido para minimizar la resistencia del aire.

¿Cómo enciendo y apago la luz?

La luz se enciende automáticamente al conectar la campana, pero se apaga tras 5 segundos si no se realiza ninguna acción. Para encenderla o apagarla manualmente, pulse el botón de luz en el panel de control.

¿Cuál es la distancia mínima de instalación respecto a la pared?

La campana debe instalarse a una distancia mínima de 15 mm de la pared, según las instrucciones del manual.

¿Puedo instalar la campana yo mismo?

No, la instalación debe ser realizada por un técnico cualificado. La campana requiere conexión eléctrica y fijación segura en el armario.

¿Qué precauciones de seguridad debo tomar?

Desconecte siempre la corriente antes de limpiar la campana. No la use cerca de fuego abierto. No permita que los niños la utilicen. Siga las instrucciones del manual para la limpieza periódica del filtro.

MANUAL DE USUARIO Nimes Lux Thermex

ES: Información General

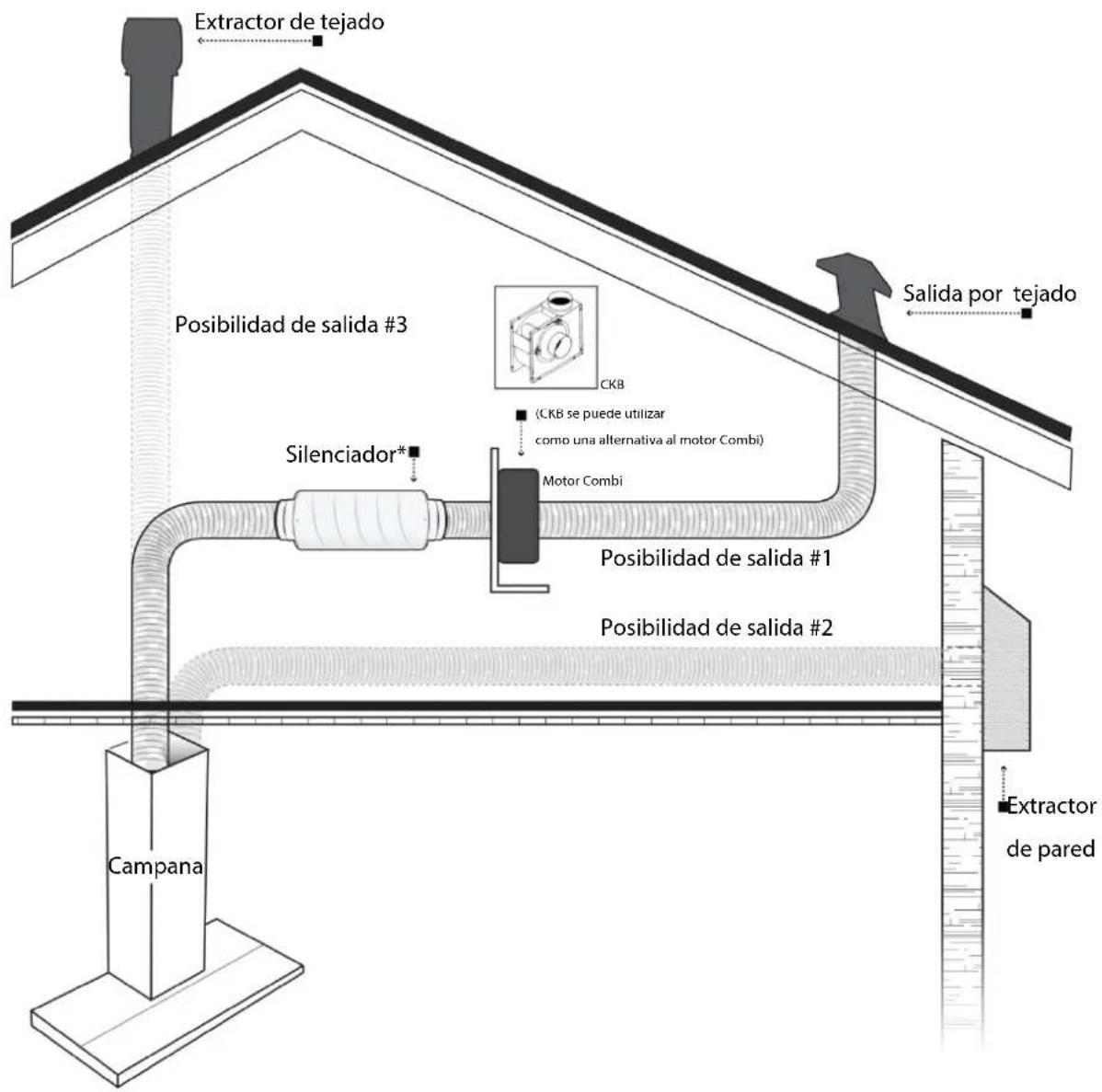

*Thermex siempre recomienda utilizar tubo flexible insonorizante (antirruido) y anti condensación si el tubo pasa por habitaciones sin calefacción.

Al usar tubo flexible recomendamos utilizar un silenciador para minimizar el nivel sonoro.

El diámetro de salida original, indicado en catalogo en cada uno de los modelos asegura una optima eficacia de la campana. Si decidimos reducir el diámetro de salida del tubo, tiene como consecuencia un aumento de la velocidad del aire y mas presión en el tubo; esto significa menos capacidad de extracción y mayor nivel de ruido.

Por lo que recomendamos siempre utilizar el diámetro de salida recomendado e indicado en cada modelo.

Al usar el tubo flexible SIEMPRE asegurar y comprobar que esté totalmente extendido afín de minimizar la resistencia del aire y para obtener el máximo nivel de caudal y el mínimo nivel sonoro.

También puede utilizar tubo fijo de plástico para minimizar aun mas la resistencia de aire en el sistema de canalización.

Instrucciones de Seguridad

• No dejar a niños utilizar la campana.
• Esta campana solo es apta para uso domestico. No usar ni para cocción al exterior, ni barbacoa, ni para cocción comercial.
• Debe ser instalado por un técnico cualificado.
• La campana y el filtro deben ser limpiados con frecuencia para asegurar una función óptima.
• Desconectar la corriente antes de iniciar la limpieza.
• Limpiar la campana siguiendo las instrucciones del manual y no usarla cerca de fuego abierto.
• Siempre utilizar servicios técnicos cualificados en caso de errores o problemas de funcionamiento.
• El proveedor rechaza cualquier responsabilidad de daños causados a personas o material que hayan ocurrido como consecuencia de no haber seguido las instrucciones indicadas en el manual.

INSTALACIÓN

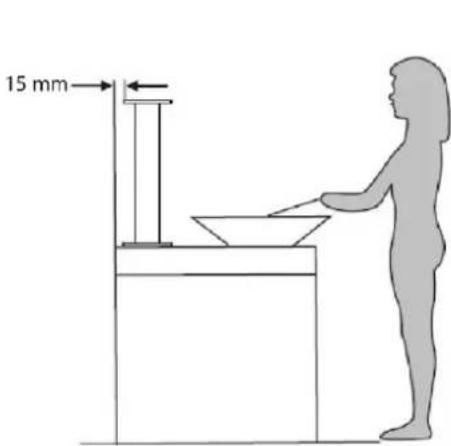

1. Hacer el agujero en la encimera como se muestra en el dibujo no. 2. La campana debe ser instalada a una distancia mínimo de 15 Mm. desde la pared. (Ver III. 1)

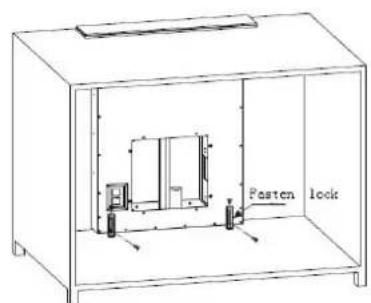

2. Usar los tornillos adjuntos 4 ST4*8 y ST4*14 para montar la campana en el armario (Ill. 3)
3. Montar la caja de salida encima de la campana con 8 uds de tornillos M10*10. La dirección de salida puede ser elegida según necesidad y ubicación. (Ill. 4)
4. Montar el tubo de salida encima de la salida y utilizar los 4 ST4*14 tornillos para montar la caja de electricidad. Conectar la corriente. (Ill. 5)

III. 1

III. 2

Cambiar y mantener el filtro.

Meter el filtro en agua limpia a 40-50 °C con detergente suave durante 2-3 minutos.

Usar un cepillo suave. Alternativamente meter en lavavajillas en el programa de aprox. 60°C.

NOTA: La limpieza en el lavavajillas puede alterar la estética del filtro. La alteración no influye en la capacidad de extracción del filtro.

Nota:

1. Tener cuidado que la campana pueda subir y bajar sin impedimentos.
2. Siempre desconectar la corriente durante la limpieza.

Manual

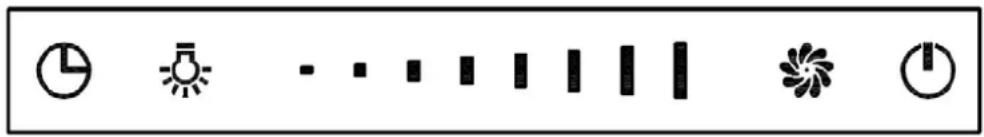

El panel de control consta de 5 botones

1. Cuando la campana se conecta, la luz automaticamente se enciende. La luz se apaga después de 5 segundos, y la campana entra en estado de standby, si no se hace nada mas. Apretar cualquier botón para reactivar la campana.
   2、Apretar "①" durante 2 seg. para abrir la campana. Así también se activa. "y" "se iluminan, y los dos primeros baremos en el slider de las velocidades también estarán

encendidos. Apretar de nuevo durante 2 seg. " ⊕" y la campana baja y se apaga.

La campana solo puede ser usada cuando esté arriba. Si la campana se apaga durante el funcionamiento, continuará su función a la ultima velocidad escogida, cuando volvamos a activarla. Con el dedo subiendo y/o bajando los baremos "■■" se ajustan los 4 niveles de extracción.

3.Extracción Encender/Apagar " "
4.Luz Encender/Apagar
5. Botón Temporizador "①"

Apretar el botón Temporizador "L" cuando la luz esta encendida o cuando la campana funciona.

Cuando el simbolo de Temporizador esta iluminado utilizar el simbolo de baremo "■■" para definir el intervalo de tiempo.

El temporizador tiene 8 intervalos: 5-10-15-20-25-30-35-40 min.

Apretar "∅" para confirmar la selección o esperar 5 seg.

El motor y la luz se apagan automáticamente y la campana entra en estado de standby y se cierra.

La próxima vez que se apreta el botón del temporizador automáticamente empieza el intervalo de tiempo que fue escogido la ultima vez. Apretar de nuevo el símbolo "⊕" para reprogramar la función de temporizador.

Apretar el botón de velocidades o de luz cuando la función del temporizador esta funcionando para desconectar la función de temporizador.

THERMEX SCANDINAVIA A/S SERVICEAFD.:
