BRUKSANVISNING Airgrip Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Allmänt	17
Använding av fläktkåpan	18
Underhåll och rengöring	19
Service	20
Miljöhänsyn	21

ALLMÄNT

• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksfläkten är avsedd för 230 Volt ±10%\~ 50 HZmax enligt EN 50160
• Anslut köksfläkten med den påmonterade stickproppen. OB5: Stickpropp med jordanslutning skall anslutas till jordat vägguttag.
• För modeller med extern motor gäller följande: Det får inte användas gemensam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktionen.
• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köksfläkten.
• Anslut inte ström till köksfläkten innan monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen - det måste finnas ett separat utsug.
• Respektera alltid nationella lagar, bygningsreglementer o.l. om evakuering av luft.
• Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.
• För bästa möjliga effekt skall längden på evakueringskanalen vara så kort som möjligt.
• Undvik böjar i möjligaste mån för att få bästa möjliga effekt.
• För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.

• Om det i köket används en flexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.

• Om det i köket används en flexibel anslutningsslang, skall denna vara helt utsträckt för att minimera luftmotståndet.

• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade köksfläktar monteras 50-65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.
• Kontrollera alltid det angivna minimiavständet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avständ än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avständet mellan spis och köksfläkt inte överstiger 3 meter.

SÄKERHETSANVISNINGAR

• Läs alltid bruksanvisningen noga innan huven tas i drift.
• Förvara bruksanvisningen så att den kan läsas igen senare.
• Bryt alltid strömmen till köksfläkten innan rengöring, underhåll eller reparation.
• Reparera eller byt inte någon av köksfläktens delar, med mindre än att det uttryckligen står i bruksanvisningen.
• All form av reparationer skall utföras av behörig tekniker.
• Köksfläkten får inte användas av barn under 8 år eller personer med fysiska, psykiska eller sensoriska funktionsnedsättningar utan att de fått information eller handledning om hur köksfläkten används av person som är ansvarig för deras säkerhet.
• Barn skall övervakas så att de inte leker med köksfläkten.
• Rengöring och skötsel får endast utföras av barn under vuxen persons uppsyn.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkápan.
• Fläktkåpans delar kan bli varma när spisen används.

ANVÄNDNING AV FLÄKTKÄPAN

Den här fläktkåpan används i system för centralventilation eller värmeåtervinning. Fläktkåpan ska anslutas till ett centralt ventialtionssystem(medföljer inte).

Den här fläktkåpan har:

• Funktion för reglering av forcerad drift (se monteringsanvisning)
• Timerfunktion 20, 40 eller 60 min.
• Hygrostatstyrning
  • LED-belysning 3 x 2 W

Fläktkåpans spjäll är alltid öppet så att det finns en grundventilation i köket. Grundventilationen ska ställas in enligt byggnormen. Inställningen ska göras av en behörig installatör.

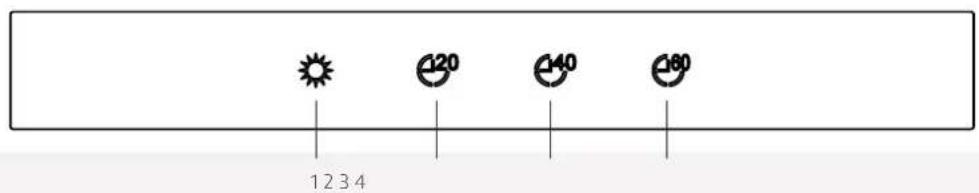

MANÖVERPANEL

1. Tänd/slack belysningen
2. Timerfunktion 20 min.
3. Timerfunktion 40 min.
4. Timerfunktion 60 min.

När alla funktioner har inaktiverats lyser inte manöverpanelen längre. Om en funktion aktiveras kommer symbolen för den aktuella funktionen att lysa rött.

BELYSNING

Tänd belysningen i fläktkåpan genom att aktivera symbolen för tändning/släckning av belysningen. När funktionen har aktiverats lyser symbolen rött. Släck belysningen genom att inaktivera symbolen för tändning/släckning av belysningen.

FORCERAD DRIFT

När du vill laga mat kan spjället öppnas för forcerad drift. Du kan göra detta genom att aktivera en av timerfunktionerna på manöverpanelen. Forcerad drift är aktiv i 20, 40 eller 60 minuter beroende på vilken timerfunktion som aktiveras. När funktionen har aktiverats lyser symbolen rött på manöverpanelen.

Du kan avbryta den forcerade driften innan timerfunktionen har slutförts genom att inaktivera den blinkande symbolen.

OBSERVERA: Om spjället inte stängs vid timerfunktionens slut kan felet ligga i hygrostatstyrningen i fläktkåpan. Om detta inträffar kommer alla symboler för timerfunktionen att börja blinka. Mer information finns i avsnittet HYGROSTATSTYRNING.

HYGROSTATSTYRNING

Airgrip har en inbyggd hygrostat. Den är fränkopplad vid leverans men kan kopplas in enligt beskrivning i monteringsanvisningen.

Är hygrostaten inkopplad kommer spjället att öppnas till forcerad drift när luftfuktigheten överstiger 70%. Den forcerade driften avbryts igen när luftfuktigheten när 65%. När hygrostatstyringen är aktiverad, blinkar alla timersymbolerna.

OBSERVERA: Hygrostatstyringen åsidosätter alla andra funktioner.

UNDERHÅLL OCH RENGÖRING

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

RENGÖRING VARJE DAG

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
  • Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish (kan köpas med artikelnummer 499.99.9999.9).
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtren minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin – rengör filtren var 3:e vecka
• Flytande margarin – rengör filtren varannan vecka
• Olja - rengör filtren en gång i veckan
• Frityrstekning - rengör filtren 2-3 gånger i veckan

DEMONTERA OCH RENGÖRA FILTRET

• Dra ned bottendelen försiktigt så att den hänger i vajrarna.
• Ta bort fettfiltret genom att dra i filtrets läsmekanism och lossa filtret från fläktkåpan.
• Blötlägg filtret i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
• Upprepa processen om så behövs.
• Montera filtret igen.
  • Montera bottendelen.

Filtret kan också diskas i diskmaskinen. Var dock uppmärksam på att maskindisk kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

SERVICE

Innan du felanmäler din köksfläkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din köksfläkt.
• Förklaring av funktioner på din köksfläkt.
• Serviceanmodan under reklamationsrätten på din köksfläkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din köksfläkt att bryta strömmen fram till fläkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till fläkten i en timma. Om köksfläkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av fläkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING
Fläktkåpan fungerar inte	Strömmen är frånslagen	Kontrollera strömförsörjningen till fläktkåpan. Bryt strömmen i cirka5 min, fem minuter, och slå till den på nytt. Kontrollera om felet fortfarande finns kvar.
Alla symboler för timerfunktionen blinkar	Hygrostatfunktionen har aktiverats	Hygrostatstyrningen inaktiveras automatiskt när luftfuktigheten är under 65%

MILJÖHÄNSYN

EMBALLAGE

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
