BRUKSANVISNING 525LX HUSQVARNA

Introduktion.... 2
Säkerhet....4
Säkerhetsinstruktioner för underhåll.... 9
Montering....9
Drift....10
Underhåll.... 13

Felsökning.... 17
Transport och förvaring....17
Tekniska data.... 18
Tillbehör.... 19
EG-försäkran om överensstämmelse.... 20

Introduktion

Avsedd användning

Produkten används med ett trimmerhuvud för att klippa gräs. Använd inte produkten till andra uppgifter än grästrimning och gräsröjning.

Notera: Nationella regler kan begränsa användningen av produkten.

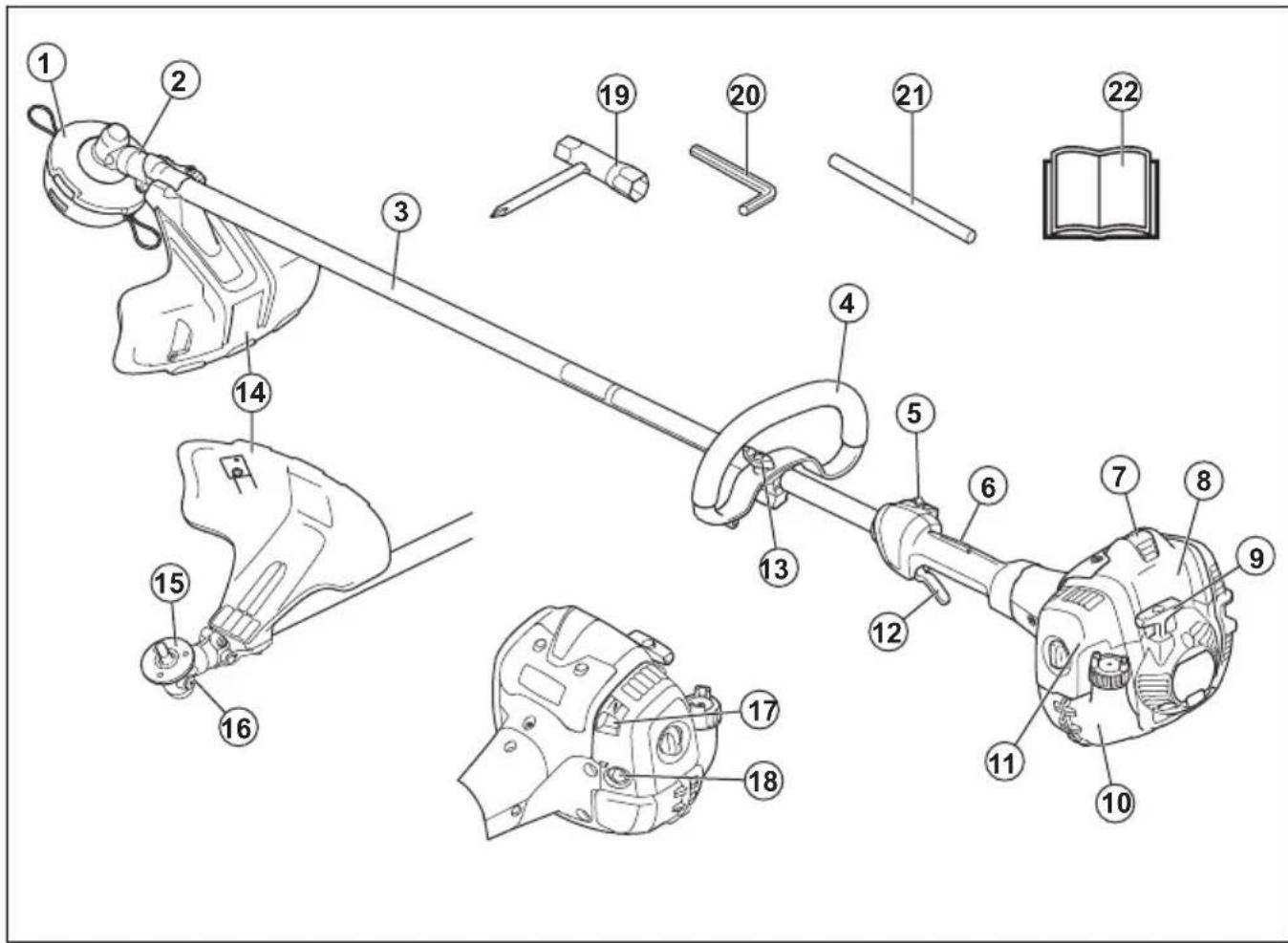

Produktöversikt

1. Trimmerhuvud

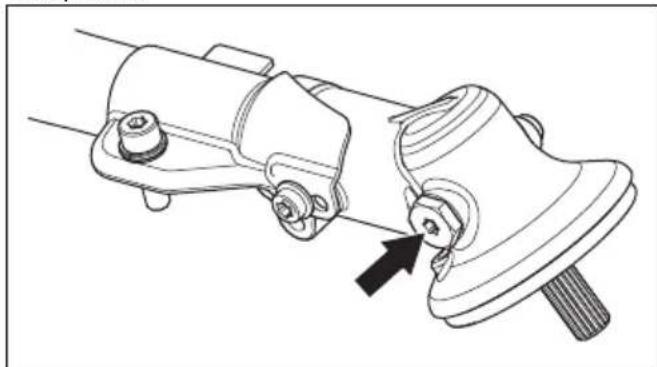

2. Vinkelväxel
3. Riggrör
4. Loophandtag

5. Stoppkontakt

6. Dödmansgrepp

7. Tändhatt och tändstift
8. Cylinderkåpa
9. Startsnörets handtag

10. Bränsletank

11. Luftfilterlock

12. Gasreglage
13. Handtagsinställning
14. Trimmerhuvudets skydd
15. Medbringare
16. Påfyllning av smörjmedel
17. Chokereglage
18. Bränslepumpblåsa
19. Kombinyckel
20. Insexnyckel
21. Låspinne
22. Bruksanvisning

WARNING! Denna produkt är farlig. Skador eller dödsfall kan inträffa för användaren eller människor runt omkring om produkten inte används försiktigt och korrekt. För att förhindra att användaren eller människor runt omkring skadas ska du läsa och följa alla säkerhetsinstruktioner i bruksanvisningen.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd.

Använd godkända skyddshandskar.

Använd kraftiga halksäkra kängor.

Produkten kan göra att föremål slungas ut, vilket kan orsaka skador.

Maximalt varvtal för utgående axel.

Håll ett avständ på minst 15 m till personer och djur vid användning av produkten.

Använd endast flexibel skärtråd. Använd inte skärdelar av metall.

Pilarna visar gränsen för handtagets läge.

Bränslepumpblåsa.

Choke.

Bränslepåfyllning.

Emission av buller till omgivningen enligt EU:s direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten.

Produkten överensstämmer med gällande EG-direktiv.

Typskylten visar serie- numret. yyyy är produk- tionsåret, ww är produk- tionsveckan och xxxx är löpnumret.

yyyyMMddxxxx

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader.

EU V

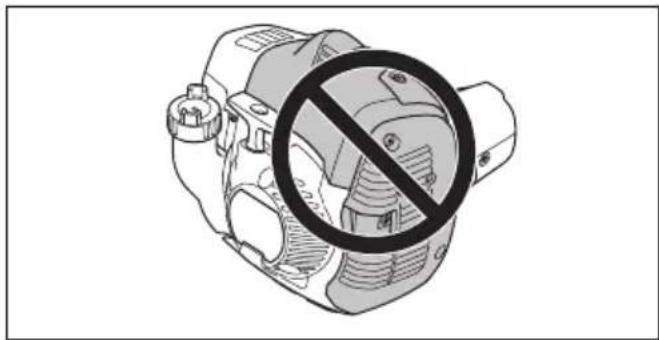

WARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.
• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd aldrig en produkt som modifierats så att den ej längre överensstämmer med originalutförandet och använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren eller andra.
• Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

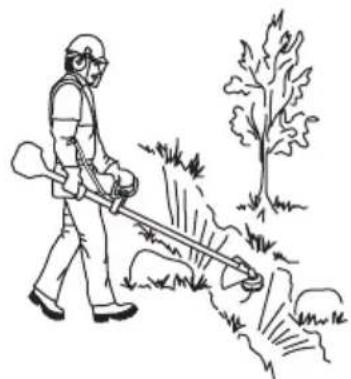

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Före användning måste du förstå skillnaden mellan gräsröjning och grästrimning.
• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.
• Använd aldrig en produkt som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningarna under Underhåll på sida 13
• Samtliga käpor, skydd och handtag måste vara monterade innan du startar produkten. Se till att tändhatten och tändkabeln är oskadade för att undvika risk för elektriska stötar.
• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.
• Använd inte produkten vid ogynnsamma väderleksförhållanden, exempelvis tät dimma, kraftigt regn, hård vind, stark kyla osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, påverkande på trädets fallriktning m.m.
• De enda tillbehör du får använda med motorenheten som drivkälla är de skärutrustningar vi rekommenderar i avsnittet Tillbehör på sida 19.
• Tillåt aldrig barn att använda eller vara i närheten av produkten. Eftersom produkten är utrustad med ett återfjädrande START/STOP-reglage och kan startas med låg hastighet och kraft på starchandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta produkten. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när produkten inte är under uppsikt.
• Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.
• Komplett kopplingskåpa med riggrör måste vara monterad innan produkten startas, annars kan kopplingen lossna och orsaka personskador.
• Se till att inga människor eller djur kommer närmare än 15 meter under arbetets gång. När flera användare arbetar på samma område ska säkerhetsavständet vara minst 15 meter. Annars finns det risk för allvarlig personskada. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Svång aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.
• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i

kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Inspektera alltid arbetsområdet. Avlägsna alla lösa föremål, såsom stenar, krossat glas, spikar, stältråd, snören med mera, som kan slungas iväg eller sno in sig i skärutrustningen.
• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). laktta stor försiktighet vid arbete i sluttande terräng.

• Håll god balans och säkert fotfäste under hela tiden. Sträck dig inte för långt.
• Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen.
• Håll skärutrustningen under midjenivå.
• Vid förflyttning till annat område ska motorn stängas av. Vid längre förflyttningar samt transporter ska transportskyddet användas.
• Ställ aldrig ner produkten med motorn i drift utan att du har uppsikt över den.
• Stanna motorn och skärutrustningen innan du tar bort material som lindats runt klingaxeln. Varken användaren av produkten eller någon annan får försöka avlägsna detta medan motorn är igång eller medan skärtillbehöret roterar, då detta kan förorsaka allvarlig personskada. Vinkelväxeln kan bli mycket varm under användning och en stund därefter. Det finns risk för brännskada vid kontakt.
• Varning för utslungade föremål. Godkända ögonskydd skall alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och välla blindhet eller allvarliga skador.
• Ibland fastnar grenar eller gräs mellan skydd och skärutrustning. Stanna alltid motorn innan du rengör produkten.
• Släpp ner motorn på tomgångsvarvtal efter varje arbetsmoment. Längre tids fullvarv utan att motorn belastas kan ge allvarlig motorskada.
• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart du stängt av motorn.

- Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, kittlingar, stickningar, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

• Använd aldrig en produkt med defekt tändhatt.
• Använd inte en produkt med defekt ljuddämpare.
• Håll alla delar av din kropp borta från den roterande skärutrustningen och heta ytor.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Använd skyddshjälm där det finns risk för fallande föremål.

- Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestående hörselskador.

- Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla

standarden ANSI Z87.1 i USA eller SS-EN 166 i EU-länder.

- Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

- Använd skyddsstövlar med stålhätta och halkfri sula.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.
• Ha första förband nära till hands.

Skärutrustning

WARNING: Skärutrustningen får inte rotera när du utför underhåll på den. Se till att motorn har stannat. Ta bort tändhatten innan du utför underhåll på skärutrustningen.

WARNING: Se till att skärutrustningen inte är skadad. En skadad skärutrustning kan orsaka olyckor. Byt ut skadad skärutrustning.

VARNING: Använd rätt skärutrustning. Använd endast skärutrustningen tillsammans med det skydd som vi rekommenderar. Se Tillbehör på sida 19.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningarna under rubriken Produktöversikt på sida 2 för att få reda på var dessa delar är placerade på produkten.

Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information.

VARNING: Använd aldrig en produkt med defekta säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad.

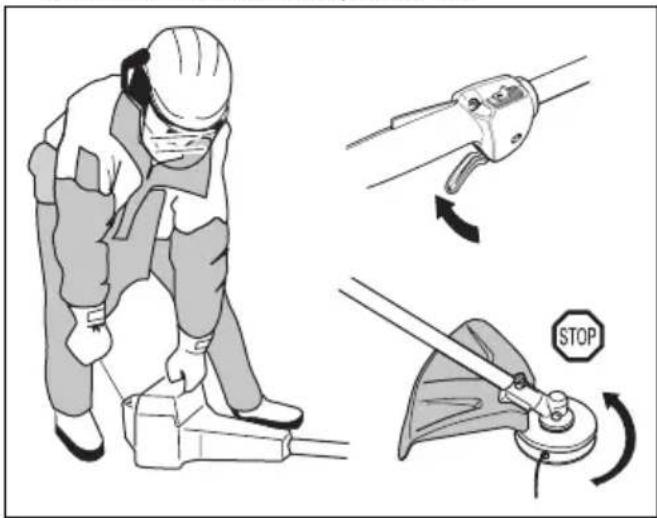

Kontrollera dödmansgreppet

Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget.

1. Tryck in dödmansgreppet (A) och se till att gasreglaget släpps (B). När greppet om handtaget släpps återställs både gasreglaget och dödmansgreppet till sina respektive ursprungslägen. Detta sker via två av varandra oberoende returfjädersystem. Detta läge innebär att gasreglaget automatiskt låses på tomgång.

1. Kontrollera att gasreglaget är låst i tomgångsläge när dödmansgreppet släpps.

1. Tryck på dödmansgreppet och kontrollera att det går tillbaka till sitt ursprungliga läge när du släpper det.

1. Kontrollera att gasreglaget och dödmansgreppet går lätt samt att deras returfjädersystem fungerar.

1. Starta produkten (se anvisningar under Starta produkten på sida 12 ) och ge full gas.

2. Släpp gasreglaget och kontrollera att skärutrustningen stannar och att den förblir stillastående. Om skärutrustningen roterar med gasreglaget i tomgångsläge ska förgasarens tomgångsjustering kontrolleras. Se anvisningar under avsnittet Underhåll på sida 13.

1. Starta motorn.

2. Flytta stoppkontakten till stoppläget och se till att motorn stannar.

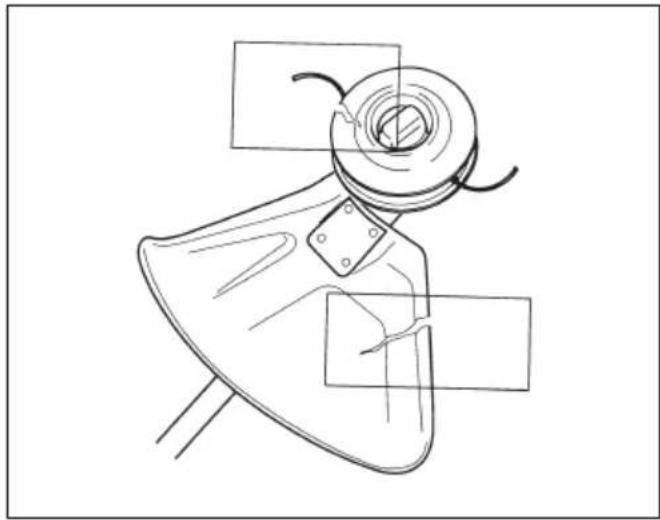

Kontrollera skärutrustningens skydd

WARNING: Använd inte skärutrustningen utan ett godkänt skydd som monterats korrekt på skärutrustningen. Se Tillbehör på sida 19.

WARNING: Använd alltid det rekommenderade skärutrustningsskyddet för den skärutrustning som du använder. Om fel eller defekt skydd för skärutrustningen monteras, kan detta orsaka allvarlig personskada. Se anvisningarna under rubriken Tekniska data på sida 18.

Skärutrustningens skydd förhindrar skador från lösa föremål som skjuts ut mot användaren. Det förhindrar

även skador som skulle inträffa om du vidrör skärutrustningen.

1. Kontrollera visuellt om det finns skador, till exempel sprickor.

2. Byt ut skärutrustningen om den är skadad.

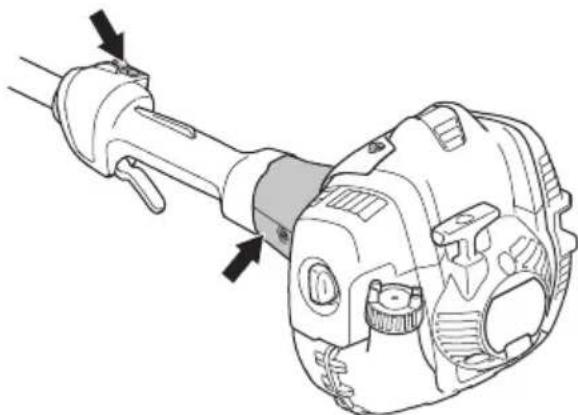

Kontrollera avvibreringssystemet

Notera: En felaktigt lindad lina eller felaktig skärutrustning ökar vibrationsnivån. Se Tekniska data på sida 18.

Avvibreringssystemet minskar vibrationerna i handtagen. Detta gör användningen enklare. Den minskar även vibrationer som går mellan motorenheten och riggrörsenheten på produkten.

1. Stoppa motorn.

2. Kontrollera visuellt om det finns skador eller någon deformering. Till exempel sprickor.

3. Se till att sätta fast avvibreringssystemets delar på rätt sätt.

Kontrollera ljuddämparen

WARNING: Använd inte en produkt som har en defekt ljuddämpare. Byt alltid en defekt ljuddämpare.

OBSERVERA: Vid eventuella skador på gnistskyddet ska detta bytas. Använd inte produkten om gnistskyddet på ljuddämparen saknas eller är defekt.

OBSERVERA: Ljuddämparen blir för varm om gnistskyddet är blockerat. En alltför varm ljuddämpare skadar cylindern och kolven.

1. Se till att ljuddämparen inte är skadad.

1. Se till att ljuddämparen sitter fast ordentligt på produkten.

2. Om ljuddämparen på produkten har ett gnistskydd ska du kontrollera detta visuellt.

3. Om underhåll behövs, se Underhåll av ljuddämparen på sida 15.

Bränslesäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Starta aldrig produkten om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.

- Starta aldrig produkten om du spillt bränsle på dig själv eller dina kläder. Byt kläder och tvätta de kroppsdelar som varit i kontakt med bränslet. Använd tvål och vatten.

- Starta aldrig produkten om den läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

- Placera alltid produkten på en plan yta och se till att skärutrustningen inte kan komma i kontakt med något föremål när du fyller på bränsle.

- Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker.

- Var försiktig vid hantering av bränsle och sörj för god luftventilation. Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering.

- Blanda och fyll på bränsle utomhus, där det inte finns några gnistor eller öppen eld.

• Rök inte eller placera något varmt föremål i närheten av bränsle.
• Stäng alltid av motorn och låt den svalna i ett par minuter innan bränsle fylls på.

• Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

• Dra åt tanklocket noggrant efter att du har fyllt på bränsle.

• Torka rent runt tanklocket. Föroreningar i tanken kan orsaka driftstörningar.

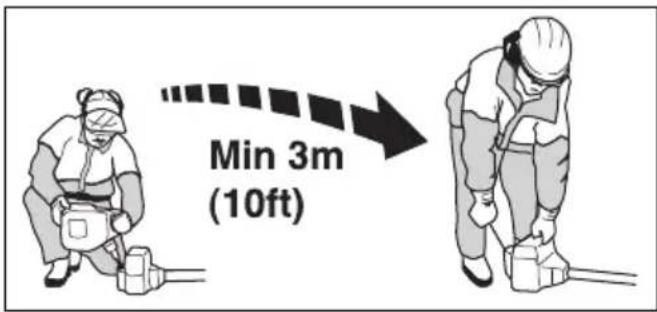

• Flytta alltid produkten minst 3 meter bort från tankningsplatsen och bränsledepån före start.

Säkerhetsinstruktioner för underhåll

WARNING: Stanna alltid motorn innan du arbetar med något på skärutrustningen. Skärutrustningen fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och ta bort tändstiftet innan du börjar med något arbete på den.

WARNING: Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman, annars uppstår hälsofarliga vibrationer i produkten.

WARNING: En felaktig skärutrustning kan öka risken för olyckor.

- Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar. Se Tillbehör på sida 19.

Montering

Introduktion

WARNING: Innan du monterar produkten måste du läsa igenom och förstå kapitlet om säkerhet.

WARNING: Avlägsna tändstiftskabeln från tändstiftet innan du monterar produkten.

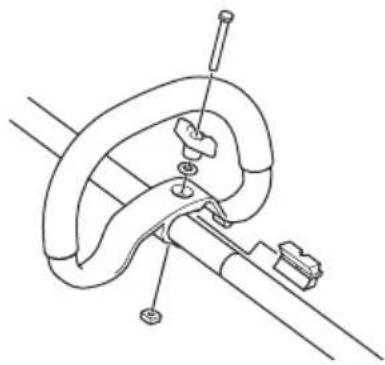

Så monterar du loophandtaget

1. Sätt fast loophandtaget på riggröret mellan pilarna.

1. Skjut in distansen i loophandtagets spår.
2. Sätt fast muttern, vredet och skruven, men dra inte åt för hårt.
3. Ställ in produkten i ett bekvämt läge.
4. Dra åt bulten.

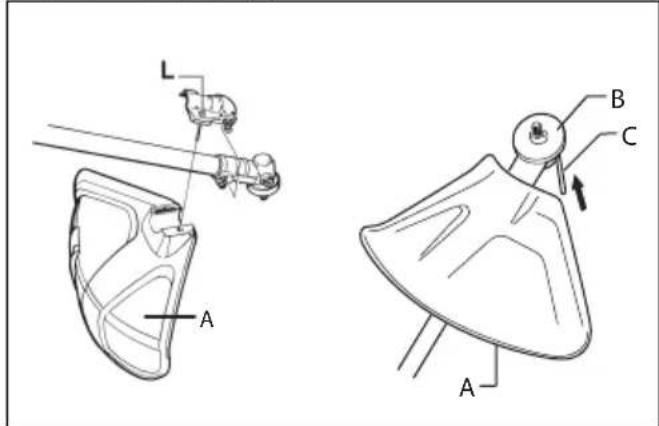

Så monterar du skärutrustningsskyddet och trimmerhuvudet

1. Fäst det korrekta skärutrustningsskyddet (A) för trimmerhuvudet (se Tillbehör på sida 19).
2. Sätt fast skärutrustningsskyddet i fästet på riggröret.
3. Säkra med bulten (L).

1. Installera medbringarhjulet (B) på den utgående axeln.
2. Vrid den utgående axeln tills ett av hålen i medbringarhjulet är mitt för motsvarande hål i växelhuset.

WARNING: Se till att den övre delen av medbringarhjulet hamnar rätt i det mittersta hålet på skärutrustningen. Felaktigt monterad skärutrustning kan orsaka allvarlig skada.

1. För in låspinnen (C) i hålet så att riggröret låses.

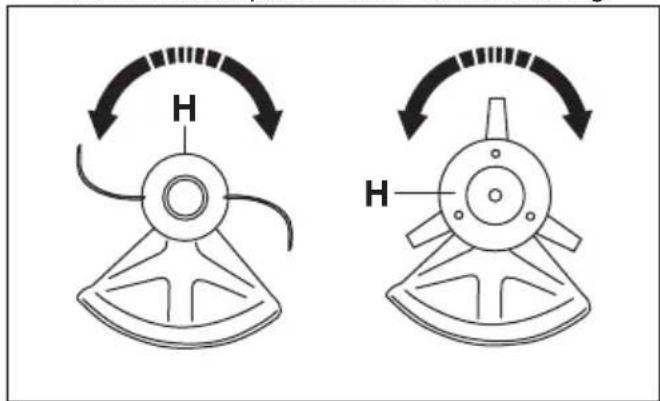

2. Vrid trimmerhuvudet/plastknivarna (H) i motsatt riktning mot trimmerhuvudets/plastknivarnas rotationsriktning.

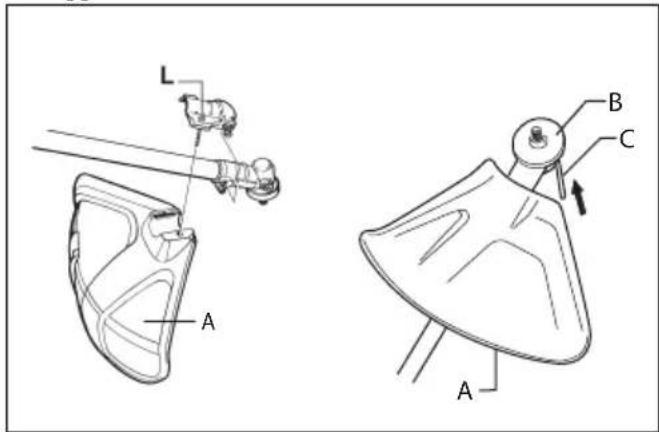

Så demonterar du skärutrustningsskyddet och trimmerhuvudet

1. Vrid trimmerhuvudet/plastknivarna (H) i trimmerhuvudets/plastknivarnas rotationsriktning.

1. Dra ut låspinnen (C) ur hålet så att riggröret lossas.
2. Ta bort medbringarhjulet (B) på den utgående axeln.
3. Lossa bulten (L) från skärutrustningsskyddet på riggröret.

1. Ta bort skärutrustningsskyddet (A).

Drift

Bränsle

Denna produkt har en tvåtaktsmotor.

OBSERVERA: Motorn kan skadas om du fyller på med fel typ av bränsle. Använd en blandning av bensin och tvåtaktsolja.

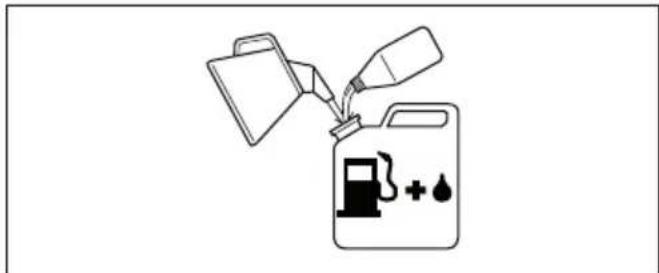

Bensin

OBSERVERA: Använd alltid oljeblandad kvalitetsbensin med minst 90 oktan (RON). Det finns en risk att användning av lägre oktantal orsakar knackningar. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

OBSERVERA: Om produkten är utrustad med katalysator ska du använda en högkvalitativ blyfri bensinoljeblandning. En blyad bensin förstör katalysatorn.

- Där miljöanpassad bensin, s.k. alkylatbensin, finns tillgänglig skall sådan användas.

- Etanolblandat bränsle, E10, får användas (max 10 % etanolinblandning). Etanolblandningar högre än E10 är för magra och kan ge motorskador om de används. - Vi rekommenderar ett högre oktantal när du arbetar med kontinuerligt högt varvtal.

Alkylatbränsle från Husqvarna

Vi rekommenderar att du använder alkylatbränsle från Husqvarna för bästa prestanda. Bränslet innehåller mindre farligt material jämfört med vanligt bränsle, vilket minskar farliga avgaser. Bränslet ger en låg mängd

farliga rester när det förbränns, vilket håller motorns komponenter renare. Det förlänger motorns livslängd. Alkylatbränsle från Husqvarna är inte tillgängligt på alla marknader.

Tvåtaktsolja

OBSERVERA: En låg oljekvalitet eller för fet blandning av olja och bränsle kan äventyra katalysatorns funktion och minska dess livstid.

• För bästa resultat och funktion bör du använda tvåtaktsolja från Husqvarna, som är speciellt tillverkad för våra luftkylda tvåtaktsmotorer. Blandningsförhållande 1:50 (2%).
• Om tvåtaktsolja från Husqvarna ej finns tillgänglig kan du använda en annan tvåtaktsolja av hög kvalitet, som är framtagen för luftkylda motorer. Kontakta din serviceverkstad när du väljer en olja.
• Använd inte tvåtaktsolja för vattenkylda utombordsmotorer, s.k. outboardoil.
• Använd inte olja avsedd för fyrtaktsmotorer.

Bensin, I	Tvåtaktsolja, I
	2 % (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

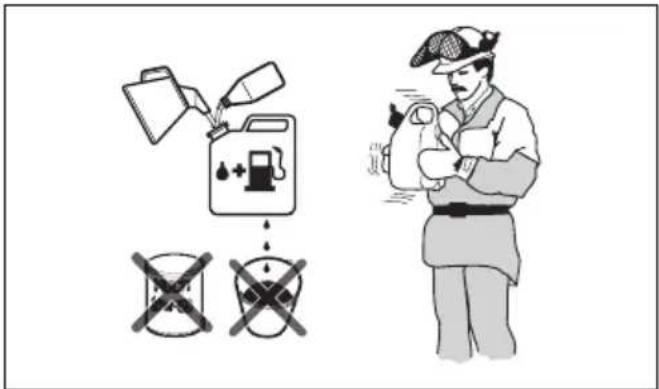

Blanda bensin och tvåtaktsolja

OBSERVERA: Det finns en risk att små fel påverkar blandningsförhållandet drastiskt när du blandar små mängder bränsle. Mät noga den mängd olja som ska blandas i för att se till att du får rätt blandning.

1. Fyll i hälften av bensinen som ska användas.
2. Häll i hela mängden olja och blanda (skaka) bränsleblandningen.

3. Fyll i återstående mängd bensin.

4. Blanda noga (skaka) bränsleblandningen och fyll bränsletanken på produkten.

5. Töm och rengör bränsletanken om du inte ska använda produkten under en längre tid.

Notera: Blanda inte bränsle för mer än 1 månad i taget och blanda alltid bensin och olja i en ren behållare godkänd för bränsle.

Fylla på bränsletanken

1. Torka rent runt bränsletanklocket.
2. Skaka behållaren och kontrollera att bränslet är helt blandat. Använd en bränslebehållare med överfyllnadsskydd.
3. Fyll bränsletanken.
4. Dra åt bränsletanklocket ordentligt.
5. Flytta produkten minst 3 meter bort från tankningsplatsen och bränsledepån före start.

OBSERVERA: Föroreningar i tankarna orsakar driftstörningar. Rengör bränsletanken och kedjeoljetanken regelbundet och byt ut bränslefiltret minst en gång om året.

Innan du använder produkten

• Undersök arbetsområdet för att se till att du vet vilken typ av terräng det är. Undersök markens lutning och om det finns hinder såsom stenar, grenar och diken.
  • Gör en övergripande kontroll av produkten.
• Utför säkerhetsinspektioner, underhåll och service enligt den här bruksanvisningen.
• Kontrollera att alla käpor, trimmerskydd och trimmerhuvud är korrekt monterade och inte är

skadade eller spruckna. Byt ut om de utsatts för slag eller har sprickor.

WARNING: Använd inte produkten utan skydd eller med ett skydd som är trasigt.

Förbereda produkten för start

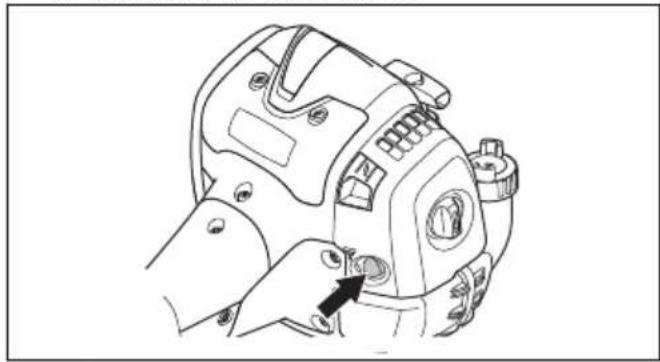

1. Tryck på bränslepumpblåsan upprepade gånger tills bränslet börjar fyllas på i blåsan.

Notera: Det är inte nödvändigt att helt fylla blåsan.

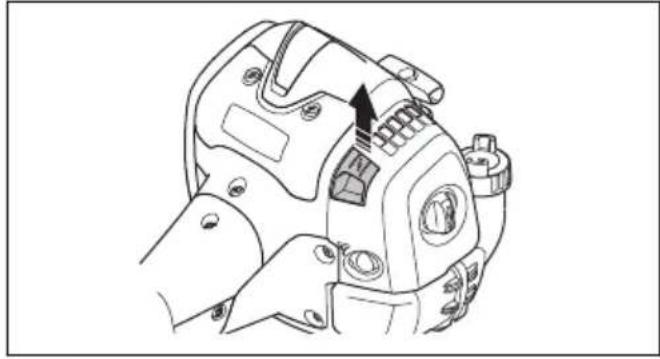

1. Flytta chokereglaget till chokeläge.

WARNING: Om choken är i chokeläge när motorn startar börjar skärutrustningen rotera direkt.

Starta produkten

WARNING: Läs varningsinstruktionerna i avsnittet om säkerhet innan du startar produkten (se Säkerhet på sida 4).

1. Använd skyddshandskar.
2. Håll motorkroppen på marken med vänster hand.

OBSERVERA: Använd inte fötterna!

1. Håll i starchandtaget.
2. Dra långsamt ut startsnöret med höger hand tills ett motständ känns (starthaken griper in).

WARNING: Vira inte startsnöret runt handen.

1. Dra snabbt och kraftfullt i snöret.

OBSERVERA: Dra inte ut startlinan helt och släpp inte heller starthandtaget när startsnöret är helt utdraget. Det kan orsaka skador på produkten.

1. Dra upprepade gånger i startsnöret tills motorn startar.
2. Återställ choken när motorn startar.
3. Manövrera gasreglaget gradvis när motorn startar.
4. Kontrollera att motorn går jämnt.

Om ytan

WARNING: Rör inte cylinderkåpan eller ljuddämparkåpan när motorn är igång. Kåporna är varma och kan orsaka brännskador på huden. Om tändhatten är skadad kan kontakt även leda till elektrisk stöt. Använd aldrig en produkt med defekt tändhatt.

1. Flytta stoppreglaget till stoppläge för att stanna motorn.

OBSERVERA: Stoppreglaget återgår automatiskt till ursprungsläget. För att undvika ofrivillig start måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll.

Så använder du grästrimmern

OBSERVERA: Se till att du bromsar ner motorn till tomgångsvarvtal efter varje användning. En längre period med fullgas utan belastning på motorn kan orsaka motorskada.

Notera: Rengör skyddet till trimmerhuvudet när du sätter fast en ny trimmerlina för att förhindra vibrationer. Undersök andra delar av trimmerhuvudet och rengör om det behövs.

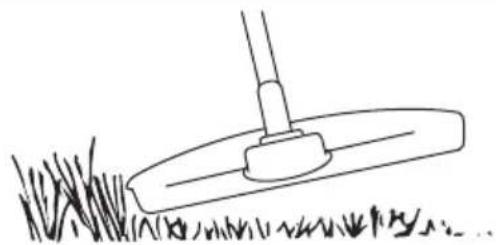

Klippa gräset

1. Håll trimmerhuvudet strax ovanför marken och luta det. Tryck inte ned trimmerlinan i gräset.

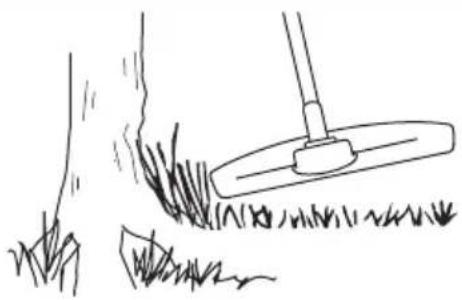

1. Minska längden på trimmerlinan med 10–12 cm.
2. Minska motorns varvtal för att minska risken för skador på växter.
3. Använd 80 % gas när du klipper gräset nära föremål.

Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess sladd parallellt mot och ovanför marken.
2. Ge fullgas.
3. För trimmerhuvudet från sida till sida och sopa bort gräset.

WARNING: Rengör trimmerhuvudets käpa varje gång du monterar en nya trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov.

Underhåll

Underhållsschema

Nedan följer en lista över den skötsel som ska utföras på produkten. De flesta av punkterna beskrivs i Underhåll på sida 13

Notera: Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp ska utföras av en auktoriserad serviceverkstad.

Underhåll	Dagligen	Varje vecka	Varje månad
Rengör utsidan. X
Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt. X
Gör en kontroll av stoppknappen för att kontrollera att den fungerar korrekt. X
Se till att skärutrustningen inte roterar vid tomgångsvarvtal. X
Rengör luftfiltret. Byt ut filtret vid behov. X
Undersök om skärutrustningens skydd är skadat eller har sprickor. Byt skydd om det utsatts för slag eller har sprickor.	X
Undersök om trimmerhuvudet har skador eller sprickor. Byt ut om de är skada-de.	X
Se till att skruvar och muttrar är åtdragna. X
Undersök om motorn, bränsletanken och bränsleledningarna läcker. X
Rengör kylsystemet. X
Undersök om startmotorn och startsnöret är skadade. X
Undersök om avvibreringselementet har skador eller sprickor. X
Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet till korrekt avstånd (se Så undersöker du tändstiftet på sida 15) eller byt tändstift. Se till att tändstiftet har en dämpare.		X
Rengör förgasaren utvändigt och utrymmet runt denna. X
Gör en kontroll av vinkelväxeln för att se till att den är fylld till tre fjärdedelar med smörjmedel. Använd specialfett och fyll på vid behov.		X
Rengör eller byt ljuddämparens gnistfångarnät (gäller endast ljuddämpare utan katalysator).		X
Kontrollera att bränslefiltret inte är förorenat och att bränsleslangen inte har sprickor eller andra defekter. Byt ut vid behov.			X
Kontrollera alla kablar och anslutningar. X
Kontrollera koppling, kopplingsfjädrar och kopplingstrumma med avseende på slitage. Byt om nödvändigt hos auktoriserad serviceverkstad.			X
Byt ut tändstiftet. Se till att tändstiftet har en dämpare. X
Kontrollera och rengör eventuellt ljuddämparens gnistfångarnät (gäller endast ljuddämpare utan katalysator).			X

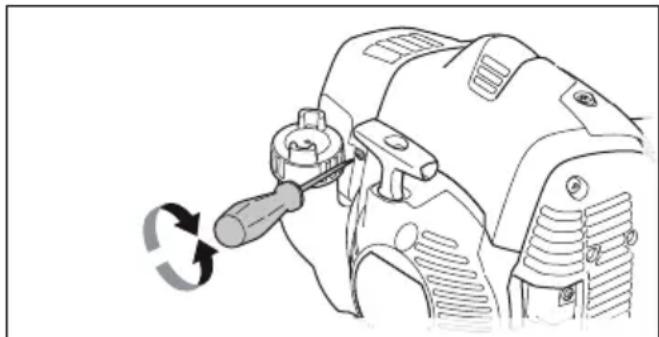

Så justerar du tomgångsvarvtalet

1. Se till att luftfiltret är rent och att luftfilterkåpan är monterad.

2. Justera tomgångsvarvtalet med justerskruven för tomgång. Tomgångsjusterskruven T är märkt med ett T.

1. Vrid tomgångsjusterskruven medurs tills skärutrustningen börjar rotera.

2. Vrid tomgångsjusterskruven moturs tills skärutrustningen stannar.

Tomgångsvarvtalet är korrekt när motorn arbetar jämnt i alla positioner. Tomgångsvarvtalet ska vara lägre än det varvtal då skärutrustningen börjar rotera.

WARNING: Om skärutrustningen inte stannar när du justerar tomgångsvarvtalet ska du kontakta närmaste serviceverkstad. Använd inte produkten förrän den är korrekt inställd eller reparerad.

Notera: Se Tekniska data på sida 18för rekommenderat tomgångsvarvtal.

Underhåll av ljuddämparen

WARNING: Ljuddämparen minskar ljudnivån och leder bort avgaserna från användaren. Avgaserna är heta och kan innehålla gnistor. Detta kan orsaka brand om det riktas mot torra och brännbara material.

WARNING: Ljuddämpare med katalysator blir mycket varma under drift. Risk för brännskada eller brand. Detta gäller även vid tomgångskörning. För att kolla om din produkt har en katalysator, se Tekniska data på sida 18.

Notera: Rengör gnistskyddet varje vecka på ljuddämpare utan katalysator, och varje månad på ljuddämpare med katalysator.

1. Stanna motorn och låt ljuddämparen svalna.
2. Ta bort ljuddämparens kåpa.
3. Byt ut gnistskyddet om det går sönder.
4. Ta bort skruven och gnistskyddet.

1. Rengör gnistskyddet med en stålborste. Ta bort smuts från ljuaddämparens inlopp och utlopp med en stålborste.
2. Fäst gnistskyddet med skruven.

OBSERVERA: Om gnistskyddet ofta är igensatt kan det vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din serviceverkstad om ljuddämparen behöver ses över. Ett

igensatt gnistskydd orsakar överhettning och leder till skador på cylinder och kolv.

Underhåll av trimmerhuvud

1. Använd endast rekommenderad skärutrustning och skärutrustningsskydd. Se Tillbehör på sida 19.
2. Se till att kniven på skärutrustningens skydd inte är skadad, den kapar linan till rätt längd.
3. Montera linan enligt bilderna på de sista sidorna i instruktionsboken.

Kylsystem

Produkten har ett kylsystem som håller driftstemperaturen så låg som möjligt.

Rengör delarna i kylsystemet med en borste varje vecka eller oftare vid tuffare förhållanden. Ett smutsigt eller igensatt kylsystem leder till överhettning av produkten med skador på cylinder och kolv som följd.

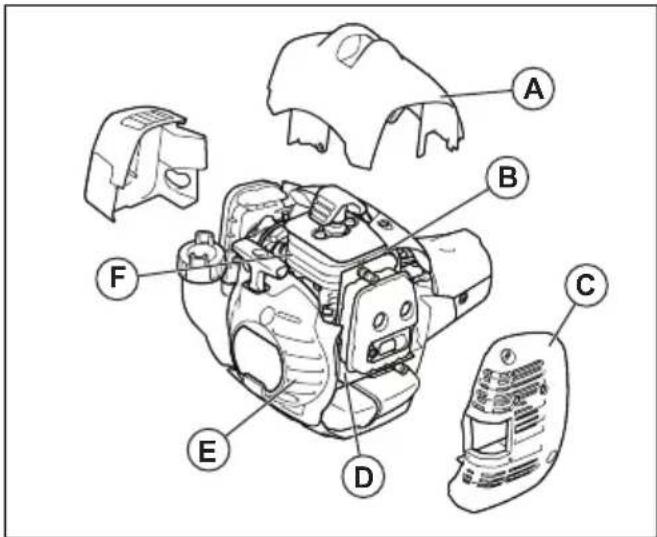

Kylsystemets komponenter:

(A) cylinderkåpa (leder kall luft över cylindern)
(B) kylflänsar på svänghjulet
(C) ljuddämparkåpa
(D) ljuddämparplatta
(E) luftintag på startapparaten
(F) kylflänsar på cylindern

OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.
• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder:

a) Se till att tomgångsvarvtalet är korrekt justerat.
b) Se till att bränsleblandningen är korrekt.
c) Se till att luftfiltret är rent.

- Om tändstiftet är smutsigt rengör du det och ser till att elektrodavständet är korrekt, se Tekniska data på sida 18.

- Byt ut tändstiftet vid behov.

Luftfilter

Ta bort damm och smuts från luftfiltret för att hålla det rent och undvika:

• Förgasarstörningar.
- Startproblem.
- Sämre effekt.
- Onödigt slitage på motorns delar.
- För hög bränsleförbrukning.

Rengör luftfiltret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga.

Rengöra luftfiltret

OBSERVERA: Rengör alltid ett luftfilter som är skadat, mycket smutsigt eller indränkt med bränsle.

Om du använder ett luftfilter under en längre tid går det inte att få det helt rent. Byt ut luftfiltret mot ett nytt med jämna mellanrum.

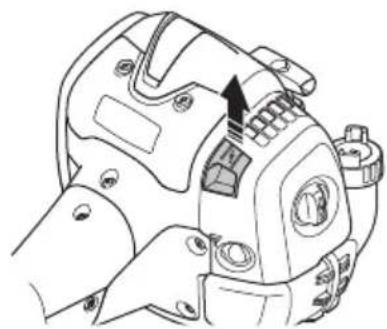

1. Flytta chokereglaget uppåt för att stänga chokespjället.

1. Ta bort filtfiltret och luftfiltret.
2. Använd luft eller en borste för att rengöra filtfiltret.
3. Kontrollera gummitätningens yta. Byt ut filtret på gummitätningen om det är skadat.
4. Rengör luftfiltret med hjälp av varmt tvålvatten.

OBSERVERA: Se till att hålla filtfiltret torrt. Vatten skadar filtfiltret.

1. Byt ut luftfiltret om det är för smutsigt för att rengöra helt. Byt alltid ut ett skadat luftfilter.
2. Rengör även insidan av filterkåpan. Använd luft eller en borste.
3. Se till att luftfiltret är torrt innan du monterar det.

Vinkelväxel

Vinkelväxeln är från fabriken fylld med lämplig mängd fett. Men innan du använder produkten ska du se till att vinkelväxeln är 3/4 full med fett. Använd specialfett från Husqvarna.

Smörjmedlet i vinkelväxeln behöver inte bytas annat än vid eventuella reparationer.

Felsökning

Maskinen startar inte

Kontrollera Möjlig orsak Förfarande
Stoppkontakt. Stoppkontakten är i stoppläget. Ställ stoppkontakten i startläge.
Starthakar. Starthakarna kan inte röra sig fritt. Ta bort startmotorns kåpa och rengör runt starthakarna.
	Låt en godkänd serviceverkstad hjälpa dig.
Bränsletank. Fel bränsle påfyllt. Töm bränsletanken och fyll på med rätt bränsle.
Tändstift. Tändstiftet är smutsigt eller vått. Se till att tändstiftet är torrt och rent.
	Tändstiftets elektrodavstånd är felaktigt. Rengör tändstiftet. Kontrollera att elektrodavståndet är korrekt (). Se till att tändstiftet har en dämpare.
		Se tekniska data för korrekt elektrodavstånd.
	Tändstiftet sitter löst. Dra åt tändstiftet.

Motorn startar men stannar igen

Kontrollera	Möjlig orsak Förfarande
Bränsletank. Fel bränsle påfyllt. Töm bränsletanken och fyll den med		rätt bränsle.
Luftfilter. Luftfiltret är igensatt.	Rengör luftfiltret.

Transport och förvaring

• Förvara och transportera produkten och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.
• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

• Vid längre tids förvaring av produkten ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott. Töm tanken i lämpliga behållare och i ett välventilerat utrymme.

• Se till att produkten är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

• Skärutrustningens transportskydd ska alltid vara monterat under transport eller förvaring av produkten.
  • Säkra produkten under transport.
• För att undvika ofrivillig start av motorn ska alltid tändhatten avlägsnas vid långtidsförvaring, om produkten ej är under uppsikt och vid alla förekommande serviceåtgärder.
• Låt produkten svalna innan du lämnar den i förvaring.

Tekniska data

Tekniska data

	525LX
Motor
Cylindervolym, cm3	25,4
Cylinderdiameter, mm 34
Slaglängd, mm 28
Tomgångsvarvtal, varv/min 3 000
Rekommenderat högsta varvtal, varv/min 9 500
Varvtal på utgående axel, varv/min 6 500
Max. motoreffekt enligt ISO 8893, kW/hk vid varv/min 1,0 vid 8 500
Katalysatorljuddämpare Ja
Varvtalsreglerat tändsystem Ja
Tändsystem
Tillverkare/typ av tändsystem IKEDA/UK
Tändstift NGK BPMR8Y
Elektrodgap, mm 0,65
Bränsle-/smörjsystem
Tillverkare/typ av förgasare Walbro WTEA-8C
Bränsletankvolym, liter/cm3	0,51/510
Vikt
Utan bränsle, skärutrustning och skydd, kg 4,5
Bulleremissioner1
Ljudeffektnivå, uppmätt dB (A) 104
Ljudeffektnivå, garanterad LWA dB (A) 106
Ljudnivåer2
Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN/ISO 11806 och ISO 7917, dB(A), min/max:
Utrustad med trimmerhuvud (original) 94
Vibrationsnivåer
Vibrationsnivåer (ahv,eq) i handtag, uppmätt enligt SS-EN ISO 11806 och SS-EN ISO 22867, m/s2:
Utrustad med trimmerhuvud (original), vänster/höger 2,1/1,9

Tillbehör

Tillbehör

Godkända tillbehör Tillbehörstyp Skärutrustningens skydd, art.nr.
Gänga klingaxel M10
Plastknivar Tricut ∅ 255 mm	(separata klingor har arti-kelnummer 531 01 77-15)	588 11 79-01
	Tricut ∅ 300 mm (separata klingor har arti-kelnummer 531 01 77-15)	588 11 79-01
Trimmerhuvud Trimmy Fix (∅ 2,4 mm lina) 588 54 37-01/588 11 79-01		503 93 42-02/503 97 71-01

EG-försäkran om överensstämmelse

EG-försäkran om överensstämmelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], försäkrar härmed att trimmern

Husqvarna 525LX med serienummer från 2017 och framåt (året anges tydligt på typskylten, följt av serienumret) motsvarar föreskrifterna i RÅDETS DIREKTIV:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EU Bedömning av överensstämmelse enligt bilaga V. För information angående bulleremissionerna, se kapitel Tekniska data.
• av den 8 juni 2011 angående "begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning" 2011/65/EU

Följande standarder har tillämpats:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:2009, CISPR 12:2009, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, har utfört frivillig typkontroll på uppdrag av Husqvarna AB. Certifikaten har nummer: SEC/13/2382 – 525LX

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, har även intygat överensstämmelse med bilaga V till rådets direktiv 2000/14/EG.

Huskvarna, 2018-01-15

Per Gustafsson, utvecklingschef (bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag)

Indhold

Indledning....21

Sikkerhed....23

Symboler på produktet

Sikkerhedsanordninger på produktet

Dette produkt har en totaktsmotor.

Sådan startes produktet

Sådan standses produktet

1. Flyt stopkontakten til positionen STOP for at standse motoren.

Symboler på produktet

Maksimal hastighet for den utgående akselen.

Hold produktet minst 15 meter unna personer og dyr när du bruker det.

Bruk kun en fleksibel skjæreledning. Ikke bruk metallklinger.

Dette produktet har en totaktsmotor.

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, har utført frivillig typekontroll på vegne av Husqvarna AB. Sertifikatene har nummer: SEC/13/2382 – 525LX

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, har også bekreftet samsvar med vedlegg V i rådsdirektiv 2000/14/EF.

Huskvarna, 2018-01-15
