BDAS36V - Borrmaskin BLACK & DECKER - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare/borrmaskin
Märke	Black & Decker
Modell	BDAS36V
Märkspänning	3,6 V
Batterityp	Litiumjon
Batterikapacitet	1,5 Ah
Tomgångshastighet	180 varv/min
Maximalt vridmoment	5,0 Nm
Hårt åtdragningsmoment	5,84 Nm
Bitshållare	Sexkant 6,35 mm (1/4")
Vikt (verktyg ensam)	0,32 kg
Laddare	230 V, 50 Hz
Laddningstid	Cirka 15 timmar
Laddarens vikt	0,14 kg
Ljudtrycksnivå	54 dB(A) (osäkerhet 3 dB(A))
Ljudeffektsnivå	65 dB(A) (osäkerhet 3 dB(A))
Vibrationsemissioner (skruvning)	0,3 m/s² (osäkerhet 1,5 m/s²)
Funktioner	Framåt/bakåt, verktygslås, inbyggd arbetsbelysning
Avsedd användning	Skruvning och borrning i trä och mjuka material (hushållsbruk)
Säkerhet	Dubbel isolering av laddare, automatisk avstängning vid överhettning
Underhåll	Rengör ventilationsöppningarna med en mjuk borste eller torr trasa; rengör motorutrymmet med en fuktig trasa
Garanti	24 månader
Medföljande tillbehör	Laddare, magnetiskt bitsfäste

Vanliga frågor - BDAS36V BLACK & DECKER

Hur laddar jag batteriet till borrmaskinen BDAS36V?

Sätt i laddarens kontakt i verktygets uttag och anslut sedan laddaren till ett vägguttag. Låt verktyget vara anslutet i cirka 15 timmar för full laddning. Använd endast medföljande laddare.

Vad är batteriets drifttid efter full laddning?

Manualen anger inte exakt drifttid, men litiumjonbatteriet på 1,5 Ah ger tillräcklig tid för hushållsskruvning. För längre användning, planera att ladda om.

Kan jag använda ett batteri från en annan Black & Decker-modell?

Nej, använd endast det specificerade batteripaketet (ref. 906148** H1) som medföljer verktyget. Användning av andra batterier kan orsaka personskada eller brand.

Hur vänder jag rotationsriktningen?

Tryck framåt/bakåtknappen åt höger för framåtrotation (borrning/skruvning) och åt vänster för bakåtrotation (lossning). Mittläget låser verktyget.

Vad gör jag om arbetsbelysningen inte tänds?

Kontrollera att batteriet är laddat och korrekt isatt. Lampan tänds automatiskt när avtryckaren trycks in. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.

Hur rengör jag verktyget?

Innan underhåll, koppla bort laddaren. Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Använd en fuktig trasa för motorutrymmet, utan slipande medel eller lösningsmedel.

Vilka borrar och bits kan jag använda?

Verktyget accepterar borrar och skruvmejselbits med sexkantsskaft på 6,35 mm (1/4"). Piranha Super-lok tillbehör rekommenderas för bästa prestanda.

Hur borrar jag styrhål för skruvar?

För mjukt trä, borra ett styrhål med skruvens djup. För hårt trä, borra ett genomgående hål halva skruvens längd. Se storlekstabellen i manualen.

Vad är garantin för borrmaskinen BDAS36V?

Black & Decker ger 24 månaders garanti från inköpsdatum, gällande inom EU och frihandelsområdet. Spara kvittot och kontakta en auktoriserad reparatör via www.2helpU.com.

Hur förvarar jag verktyget på ett säkert sätt?

Förvara verktyget utom räckhåll för barn, på en torr och frostfri plats. Se till att temperaturen inte överstiger 40 °C. Ta ur batteriet om verktyget inte används under en längre tid.

BRUKSANVISNING BDAS36V BLACK & DECKER

Svenska (Översättning av originalanvisningarna) 110

Denna batteridrivna skruvdragare BDAS36 från BLACK+DECKER är avsedd för skruvdragning. Verktyget är endast avsett som konsumentverktyg.

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsanvisningar och alla anvisningar. Fel som uppstår till följd av att säkerhetsanvisningarna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. Begreppet "elverktyg" nedan syftar på nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsområdet rent och väl upplyst. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor.

b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna.

c. Håll barn och andra personer på betryggande avständ när du använder elverktyg. Om du störs kan du förlora kontrollen.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera inte nätsladden ovarsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt.

f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för stötar.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammfiltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan här, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen kan minska riskerna när damm bildas.

1. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för.

b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och måste repareras.

c. Dra ut stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna säkerhetsåtgård förhindrar oavsiktlig start av elverktyget.

d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icke ändamålsenligt sätt kan farliga situationer uppstå.

1. Användning och skötsel av elverktyg

a. Ladda endast med hjälp av den laddare som tillverkaren rekommenderar. En laddare som passar till en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort.

b. Använd elverktyget endast med batterier som är speciellt avsedda för ändamålet. Användning av andra batterier kan leda till personskador eller eldsvåda.

c. När batteriet inte används ska du hålla det åtskiljt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda.

d. Om batteriet hanteras ovarsamt kan det tränga ut vätska från batteriet. Undvik kontakt med vätskan. Om du ändå råkar komma i kontakt med vätskan ska du skölja med vatten. Uppsök läkare om du får vätskan i ögonen. Batterivätska kan orsaka irritation eller brännskador.

1. Service

a. Elverktyget ska bara repareras av utbildade reparatörer och med originalreservdelar. Detta säkerställer att elverktyget förblir säkert.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för skruvdragare och slagskruvdragare

• Bär hörselskydd när du använder slagborrar. Om du utsätts för höga ljud kan din hörsel bli nedsatt.
• Använd de extrahandtag som medföljer verktyget. Om du förlorar kontrollen över verktyget kan du skada dig själv eller andra.
• Håll verktyget i de isolerade grepytorna vid arbete där fästanordningen riskerar att komma i kontakt med

dolda elledningar.. Om fästanordningar får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.

- Fäst arbetsstycket vid ett stabilt underlag med tvingar eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen. - Användningsområdet beskrivs i den här bruksanvisningen. Om verktyget används på något annat sätt, eller med andra tillbehör än vad som rekommenderas i den här bruksanvisningen, kan personer och/eller egendom skadas.

Varning! Slagskruvdragare är inte momentnycklar. Använd inte det här verktyget för att dra åt fästanordningar till ett angivet vridmoment. En särskild, kalibrerad enhet för mätning av vridmoment som en momentnyckel ska användas när för liten åtdragning eller för stor åtdragning av fästanordningar kan leda till att fogen brister.

Säkerhet för andra

• Apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med verktyget.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v.

Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
- Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.
♦ Skador på hörseln.
- Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN62841 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande symboler finns på verktyget:

Varning! Läs bruksanvisningen före användning för att minska risken för olyckor.

Ytterligare säkerhetsinstruktioner för batterier och laddare

Batterier

◆ Försök aldrig att öppna batterierna.
◆ Utsätt inte batteriet för vatten.
- Förvara inte på platser där temperaturen kan bli högre än 40 °C.
◆ Ladda endast vid temperaturer mellan 10 °C och 40 °C.
- Ladda endast med hjälp av laddare som medföljer verktyget.
- Följ instruktionerna i avsnittet "Miljö" när du gör dig av med batterier.

Laddare

• Laddaren från BLACK+DECKER får bara användas för att ladda batteriet i det verktyg som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.
• Försök aldrig ladda batterier som inte är uppladdningsbara.
• Byt defekta sladdar omgående.
  ◆ Utsätt inte laddaren för vatten.
  ♦ Öppna inte laddaren.
  ◆ Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning inomhus.

Läs den här bruksanvisningen före användning.

Helsäker isoleringstransformator. Elnätet är elektriskt separerat från transformators utgång.

Laddaren stängs av automatiskt om tempera- turen blir för hög. Den går då inte längre att an- vända. Enheten måste kopplas från eluttaget och tas till en auktoriserad verkstad för reparation.

Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

- Om nätsladden är skadad måste den bytas ut av tillverka- ren eller en auktoriserad BLACK+DECKER-verkstad för att undvika fara.

Varning! Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

Funktioner

Det här verktyget har några eller samtliga av följande funktioner:

1. Strömbrytare
2. Framåt-/bakåtknapp.
3. Bitshållare
4. Lysdiodlampa
5. Magnetisk bitsförvaring

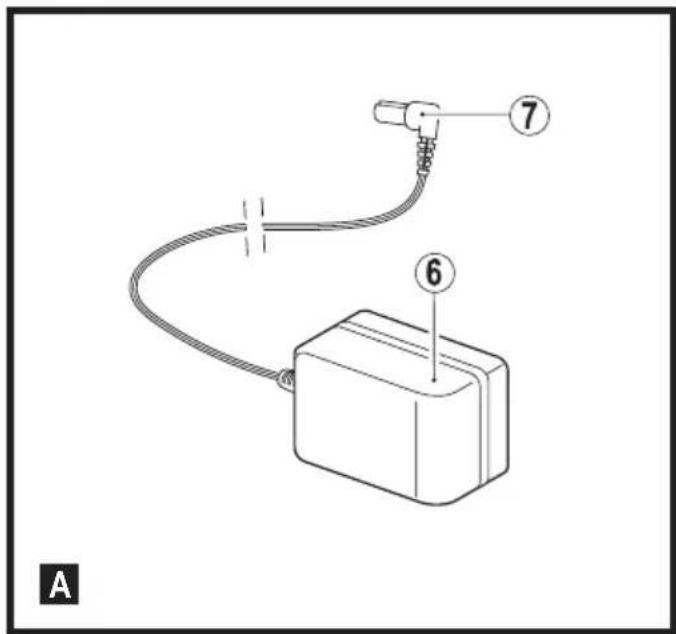

Fig. A

1. Laddare
2. Laddarkontakt
3. Laddningsuttag

Montering

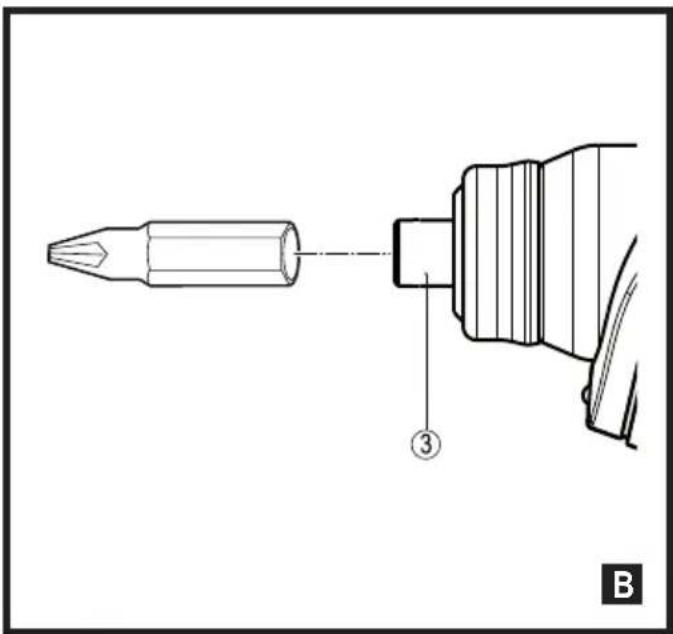

Montera och ta bort en borr- eller skruvbit (fig. B)

Detta verktyg använder skruv- och borrbits med sexkantsfattning i storleken 6.35 mm (1/4 tum).

• En bit monteras genom att du för in dess skaft i hållaren (3).
• En skruvbit tas bort genom att du drar ut dess skaft ur hållaren (3).

Obs! Vinkeltillbehöret som visas i fig. E-J kanske inte medföljer ditt verktyg.

Användning

Varning! Låt redskapet arbeta i sin egen takt. Överbelasta det inte.

- Innan första användningen måste batteriet laddas i minst 9 timmar.

Ladda batteriet (fig. C)

• När du ska ladda batteriet sätter du laddarens kontakt (7) i laddningsuttaget (8).
  ◆ Sätt laddaren (6) i vägguttaget.
  ◆ Låt verktyget laddas i 15 timmar.

Laddaren kan brumma och bli varm under laddningen. Det är normalt och innebär inte att något är fel.

Varning! Använd alltid den medföljande laddaren vid laddning av BDAS36.

Varning! Ladda inte batteriet om omgivningstemperaturen är lägre än 10 °C eller högre än 40 °C.

Välja rotationsriktning (fig. D)

När du borrar och drar åt skruvar använder du framåtgående rotation. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåtgående rotation.

• Du väljer framåtgående rotation genom att trycka framåt-/bakåtknappen (2) åt höger.
• Du väljer bakåtgående rotation genom att trycka framåt-/bakåtknappen (2) åt vänster.
• Lås verktyget genom att sätta framåt-/bakåtreglaget i mittenläget.

Borrning/skruvdragning

• Välj framåt- eller bakåtgående rörelse genom att använda framåt-/bakåtreglaget (2).
• Starta verktyget genom att trycka in strömbrytaren (1).
  ◆ Stäng av verktyget genom att släppa strömbrytaren (1).

Lysdiodlampa

Lysdiodlampan (4) aktiveras automatiskt när strömbrytaren trycks in. Lysdiodlampan tänds även om strömbrytaren trycks in när framåt-/bakåtreglaget (2) är i låsläge (mittenläget).

Tips för optimal användning

Skruvdragning

◆ Använd alltid skruvbits av rätt sort och storlek.
- Om en skruv är svår att dra åt kan du använda lite diskmedel eller tvål som smörjmedel.
◆ Använd spindellåset för att lossa mycket hårt sittande skruvar eller för att dra åt skruvar hårt.
- Håll alltid verktyget och skruvbiten i en rät linje i förhållande till skruven.

- Vid skruvdragning i trä rekommenderar vi att du först borrar ett hål som är lika djupt som skruvens längd. Hålet styr skruvens riktning och förhindrar att träet flisas upp eller spricker. Lämpliga hålstorlekar visas i tabellen nedan.

- Vid skruvdragning i hårt trä rekommenderar vi att du även borrar ett hål för frigång som är lika djupt som skruvens halva längd. Lämpliga storlekar för frigångshål visas i tabellen nedan.

Skruvdimension	Styrhål ø (mjukt trä)	Styrhål ø (härt trä)	Frigångshål
No. 6 (3.5 mm)	2.0 mm	2.5 mm	3.6 mm
No. 8 (4 mm)	2.5 mm	3.0 mm	4.5 mm
No. 10 (5 mm)	3.0 mm	3.5 mm	5.0 mm

Borra styrhål

◆ Tryck alltid lätt i arbetsriktningen.
- Minska trycket på verktyget precis innan borrspetsen kommer igenom på arbetsstyckets andra sida.
◆ Ha en träbit på baksidan för arbetsstycken som kan flisas.
Gör ett märke med en körnare i mitten av det hål som ska borras för att öka noggrannheten.

Tillbehör

Verktygets prestanda beror på vilka tillbehör du använder. Tillbehör från BLACK+DECKER och Piranha håller hög kvalitet och är utformade för att fungera optimalt med verktyget. Med dessa tillbehör får du ut mesta möjliga av verktyget.

Detta verktyg använder skruvbits med sexkantsfattning i storleken 1/4 tum (6.35mm). Tillbehör av typen Piranha Super-lok är avsedda att användas med detta verktyg.

Underhåll

Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

Laddaren behöver inget annat underhåll än regelbunden rengöring.

Varning! Koppla loss laddaren innan du utför något underhåll på eller rengör verktyget. Laddaren får inte vara ansluten till elnätet när man rengör den.

◆ Rengör regelbundet verktygets ventilationsöppningar och laddaren med en mjuk borste eller torr trasa.
◆ Rengör käpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel.
- Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan.

Miljö

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial.

Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com

Tekniska data

		BDAS36
Spänning V	∞	3.6
Tomgångshastighet min		180
Vridmoment vid tvärstopp	Nm 5.84
Max vridmoment Nm 5.0
Bitshållare mm 6.35 (1/4")
Vikt kg 0.32

Batteri 906148** H1

Spänning V 3.6

Batterityp Litiumjon

AH-märkning 1.5

Laddare		905450** H1
Spänning V	kg	230
Laddningstid, cirka	tim	15
Vikt	kg	0.14

Ljudnivå enligt EN 60745:

Ljudnivå ( L_p ) 54 dB(A), osäkerhet (K) 3 dB(A)

Ljudeffekt ( L_w ) 65 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:

Skruvdragning utan slagfunktion ( a_s ) 0.3 m/s, osäkerhet (K) 1.5 m/s:

EG-försäkran om överensstämmelse

MASKINDIREKTIVET

BDAS36 - skruvdragare

Black & Decker garanterar att produkterna som beskrivs under

"Tekniska data" uppfyller:

2006/42/EG, EN 60745-1, EN 60745-2-2.

Dessa produkter överensstämmer även med direktiven

2014/30/EU och 2011/65/EU. För ytterligare information

kontakta Black & Decker på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

R. Laverick

Engineering Manager

Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet.

Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör.

Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Deckers kontor på adressen som anges i denna manual.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.

CZ ZÁRUČNÍ LIST

H JÓTÁLLÁSI JEGY

PL KARTA GWARANCYJNA

SK ZÁRUČNÝ LIST

CZ měsíců H hónap

24
