DES-1008D - Nätverksswitch D-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksswitch (switch)
Modell	DES-1008D
Märke	D-Link
Antal portar	8
Porttyp	10/100 Mbit/s auto-förhandling
MAC-adresstabell	1K poster
Material (chassi)	Metall
Mått (B x D x H)	130 mm x 56 mm x 26 mm
Vikt	0,15 kg
Strömförsörjning	5 V DC, 1 A (extern nätaggregat)
Strömförbrukning	Max. 3,5 W
Drifttemperatur	0 °C till 40 °C
Förvaringstemperatur	-10 °C till 70 °C
Luftfuktighet (drift)	10 % till 90 % (icke-kondenserande)
EMC-certifiering	CE, FCC
Switchtyp	Ohanterad
LED-indikatorer	Ström, Link/Act per port
Montering	Bord eller väggmonterbar
Leveransomfattning	Switch, nätaggregat, bruksanvisning
Garanti	3 år
Rengöring	Rengör med en torr, luddfri trasa
Säkerhetsanvisningar	Endast inomhus; skydda mot fukt; använd nätaggregat endast i torrt utrymme
Reparerbarhet	Inga användarutbytbara delar; kontakta kundtjänst

Vanliga frågor - DES-1008D D-LINK

Hur ansluter jag D-Link DES-1008D?

Anslut nätaggregatet till switchen och sätt i det i ett eluttag. Anslut sedan dina nätverksenheter (t.ex. dator, router) med Ethernet-kablar till portarna.

Vad betyder LED-lamporna på switchen?

Ström-LED lyser grönt när switchen är påslagen. Link/Act-LED lyser grönt vid aktiv anslutning och blinkar vid datatrafik.

Kan jag montera switchen på väggen?

Ja, DES-1008D har monteringsöglor för väggmontering. Använd lämpliga skruvar och pluggar.

Vilka kablar behövs för anslutning?

Standard Ethernet-kablar (Cat5 eller högre) med RJ45-kontakter används.

Stöder switchen Gigabit-hastigheter?

Nej, DES-1008D stöder endast 10/100 Mbit/s (Fast Ethernet), inte Gigabit.

Måste jag installera drivrutiner?

Nej, switchen är plug-and-play och kräver inga drivrutiner.

Vad är den maximala kabellängden?

Den maximala kabellängden för Ethernet är 100 meter (328 fot).

Kan jag ansluta switchen till en router?

Ja, anslut bara en av portarna till en ledig LAN-port på din router.

Vad gör jag om ingen anslutning upprättas?

Kontrollera kablarna, om LED-lamporna lyser, och starta om switchen och de anslutna enheterna.

Hur rengör jag switchen?

Dra ur nätkontakten och rengör chassit med en torr, luddfri trasa. Använd inga vätskor.

BRUKSANVISNING DES-1008D D-LINK

Om någon av artiklarna saknas i förpackningen var vänlig kontakta din återförsäljare.

PRODUKT- INSTALLATION

INSTÄLLNING AV SWITCH

Anslut nätadaptern till ett ledigt vägguttag och anslut sedan den andra änden av nätadapterkabeln till strömuttaget på DES-1005D/DES-1008D-enheten. Lysdioden för strömförsörjning tänds för att bekräfta att enheten är påslagen.

Använd en av de fem portarna på DES-1005D-enheten eller åtta portarna på DES-1008D-enheten för att ansluta dina nätverksenheter med en LAN-kabel.

LED

ANVÄNDA LYSDIODERNA

Lysdioderna tänds när DES-1005D/DES-1008D-enheten ansluts till nätadaptern vilket innebär att du kan ansluta enheter till switchen. När du har kopplat in en enhet tänds motsvarande lysdiod. En blinkande lysdiod betyder att det finns en aktiv 10/100 Mbps anslutning.

FELSÖKNING

PROBLEM MED INSTALLATION OCH KONFIGURATION

1. VAD GÖR JAG OM LYSDIODEN FÖR STRÖMFÖRSÖRJNING INTE TÄNDS?

Kontrollera att nätadaptern är ordentligt ansluten till vägguttaget och kontakten på baksidan av DES-1005D/DES-1008D-enheten.

1. VAD GÖR JAG OM EN ANSLUTEN ENHET INTE HITTAS?

Kontrollera först om portens lysdiod blinkar. Om portens lysdiod inte lyser försöker du ansluta enheten med en annan LAN-kabel.

TEKNISK SUPPORT

D-Link Teknisk Support via Internet: http://www.dlink.se

D-Link Teknisk Support via telefon: [phone]

Vardagar 08.00-20.00

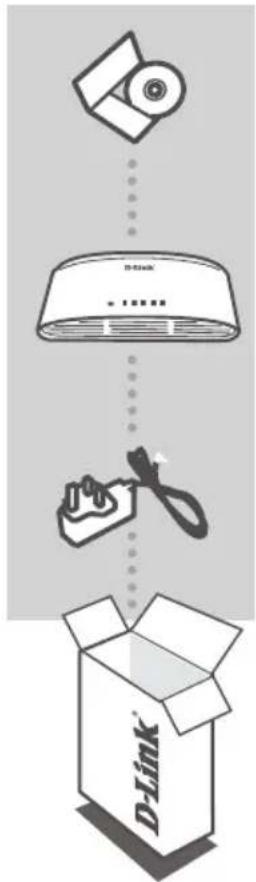

CONTEÚDO DA EMBALAGEM

CONTEÚDOS

D-Link D-Link®

CD-ROM
