Produkttyp	OLED 4K TV
Märke	Sony
Modell	KD77AG9BU
Skärmstorlek	77 tum (195,6 cm)
Upplösning	3840 x 2160 pixlar (4K Ultra HD)
Bildskärmsteknik	OLED (X1 Ultimate Processor)
Operativsystem	Android TV 9.0
Mått med stativ	172,2 x 102,2 x 35,6 cm
Mått utan stativ	172,2 x 98,2 x 4,5 cm
Vikt med stativ	35,5 kg
Vikt utan stativ	33,2 kg
Strömförsörjning	220-240 V AC, 50/60 Hz
Strömförbrukning (standby)	0,5 W
Strömförbrukning (typisk)	200 W
Högtalare	Framåtriktade högtalare, 2 x 10 W + subwoofer
Anslutningar	Wi-Fi 802.11ac, Bluetooth 4.2, Ethernet, 4x HDMI, 3x USB
Huvudfunktioner	Smart TV, Google Assistant, inbyggd Chromecast, Dolby Vision, Dolby Atmos
Underhåll och rengöring	Använd en mjuk, torr trasa. Använd inga kemikalier.
Säkerhet	Blockera inte ventilationsöppningarna. Fäst TV:n på väggen eller i möbeln.
Reservdelar och reparerbarhet	Reparabilitetsindex 7.2/10. Tillgängliga delar: fjärrkontroll, strömkabel, stativ.
Medföljande tillbehör	Fjärrkontroll, batterier, bordsstativ, strömkabel, användarhandbok

Vanliga frågor - KD77AG9BU SONY

Hur slår jag på och stänger av TV:n Sony KD77AG9BU?

Använd knappen På/Av på fjärrkontrollen eller på TV:ns baksida.

Hur ansluter jag TV:n till Wi-Fi?

Gå till Inställningar > Nätverk > Wi-Fi, välj ditt nätverk och ange lösenordet.

Hur återställer jag TV:n till fabriksinställningarna?

Gå till Inställningar > System > Om > Återställ fabriksinställningar. Bekräfta åtgärden.

Varför är bilden mörk eller har spår?

Kontrollera Bild-inställningarna och inaktivera Energisparläge. Om spåren kvarstår, utför en pixelrengöring i inställningarna.

Hur uppdaterar jag TV:ns programvara?

Gå till Inställningar > System > Programuppdatering och välj Sök efter uppdatering.

Kan jag använda ett Bluetooth-headset med denna TV?

Ja, aktivera Bluetooth i inställningarna och para ihop ditt headset via Bluetooth-enheter.

Hur undviker jag risken för inbränning (burn-in) på OLED?

Undvik att visa stillbilder under lång tid. Aktivera funktionerna Pixel Shift och Pixel Refresh under Inställningar > Bildskärm.

Vad gör jag om fjärrkontrollen inte fungerar?

Byt batterier. Om problemet kvarstår, para ihop fjärrkontrollen igen genom att hålla inne HOME + VOLYM NER i 3 sekunder.

Hur monterar jag TV:n på väggfäste?

Använd ett VESA 400x300-kompatibelt väggfäste. Följ medföljande instruktioner. Se till att väggen klarar TV:ns vikt (cirka 33 kg utan stativ).

Var hittar jag reservdelar eller får min TV reparerad?

Kontakta Sony kundtjänst eller en auktoriserad reparationsverkstad. Besök webbplatsen notice-facile.com för manualer och scheman.

BRUKSANVISNING KD77AG9BU SONY

För att fästa bordsstativet, se Startguiden.

Innehållsförteckning

VIKTIGT MEDDELANDE....2

Säkerhetsinformation....3

Skydda TV-skärmen (OLED-TV)....4

Delar och reglage....5

Kontroller och indikatorer 5

Använda fjärrkontrollen. 6

Beskrivning av fjärrkontrollens delar .....6

Kopplingsschema....8

Montera TV:n på väggen....11

Använda Väggfästet (tillval) (SU-WL850 eller SU-WL450) 11

Felsökning.... 13

Problem och lösningar 13

Specifikationer 14

Internetanslutning och datasekretess

Denna produkt ansluter till internet under första inställningen så fort ett nätverk är anslutet för att bekräfta internetanslutning, och senare för att konfigurera Hemskärmen. Din IP-adress används i dessa och i alla andra internetanslutningar. Om du inte vill att din IP-adress används alls, ställ inte in den trädlösa internetfunktionen och anslut inte en internetkabel. Se informationen om sekretess som visas på inställningsskärmarna för mer information om internetanslutningar.

Inledning

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Anmärkning

• Innan du slår på TV:n ska du läsa "Säkerhetsinformation" (sidan3).
• Läs medföljande Säkerhetsinformation för ytterligare säkerhetsinformation.
• De bilder och illustrationer som används i startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

Hjälp

Hitta mer felsökning och annan användbar information direkt från din TV. Tryck på HELP på fjärrkontrollen för att visa en lista över ämnen, eller sök efter nyckelord.

Hjälpguide (Manual)

För mer detaljerad information, välj [Hjälpguide] i Hjälpmenyn på din TV. Du kan även kolla Hjälpguiden från din PC eller smartphone (information finns på baksidan av denna manual).

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida. Avlägsna stativskyddet för att hitta dem CD1

VIKTIGT MEDDELANDE

Meddelande för radioutrustning

Härmed försäkrar Sony Visual Products Inc. att denna typ av radioutrustning KD-7TAG9, KD-65AG9, KD-55AG9 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.de/ Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller. För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

5 150-5 350 MHz-bandet är begränsat till inomhusanvändning endast.

Säkerhetsinformation

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
• Placera TV:n på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
• Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.

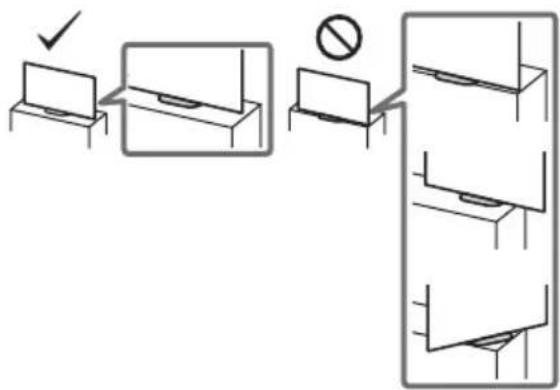

• Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordsstativet skjuter ut från TV-bänken, kan det hånda att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.

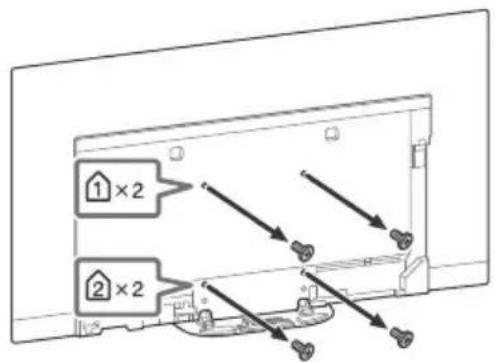

• Montera av säkerhetsskäl de mellersta skyddenpå baksidan av TV:n när TV:n är monterad på bordsstativet.
• Endast en behörig servicetekniker bör utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast
  använder tillbehör från Sony, inklusive:
• äggfäste SU-WL850
  — Väggfäste SU-WL450
• Använd de skruvar som levererades med väggfästet när denna skall monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfäste-modell.
  Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

9 mm - 13 mm

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.

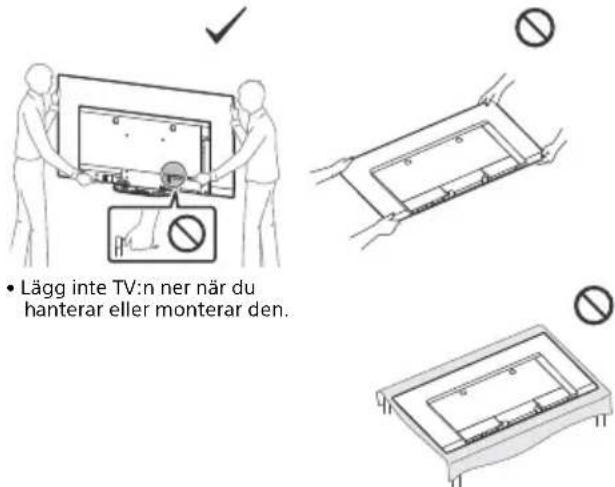

• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte hårt på kontrollpanelen och ramen runt skärmen.

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

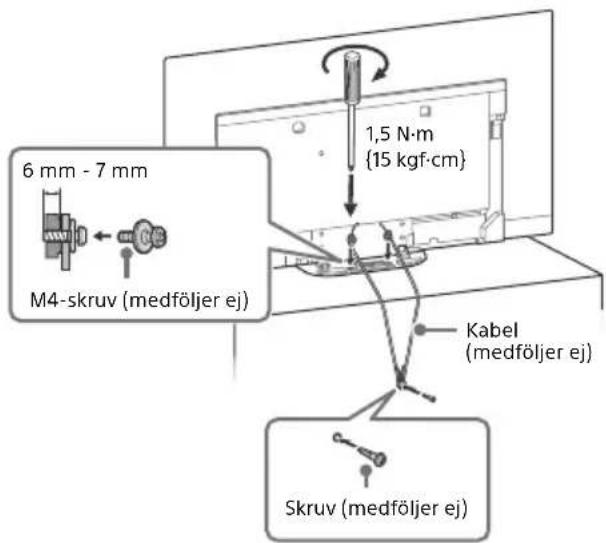

Förebyggande av fall

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.

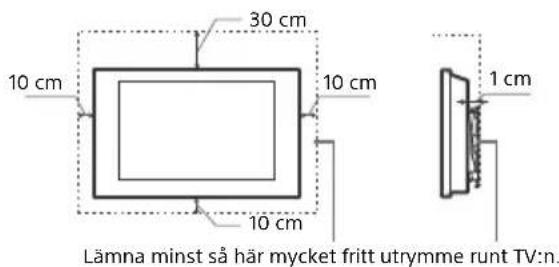

• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys Väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Monterad på stativ

Lämna minst så här mycket fritt utrymme runt TV:n.

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

• Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
• Iæcera inte TV:n på en hylla eller matta, i en sång eller i en garderob.
• Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.

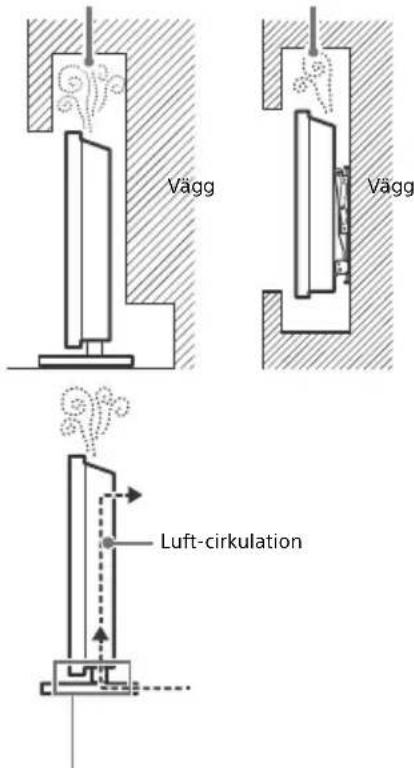

  — Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Blockera inte luftcirkulationsområdet.

Varning!

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra risk för brand.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Skydda TV-skärmen (OLED-TV)

Försiktighetsåtgärder för att skydda skärmen från skador

Bildretention

OLED-TV-apparater kan drabbas av bildretention (inbränning) på grund av egenskaperna hos de material som används.

Bildretention kan uppstå om bilder visas på samma plats på skärmen upprepade gånger eller under längre perioder. Detta innebär inte att det är något fel på TV:n. Undvik att visa bilder som orsaka bildretention.

Följande är exempel på bilder som kan orsaka bildretention:

• Innehåll med svarta fält antingen på toppen och botten och/eller till vänster eller höger sida av skärmen. (t.ex. letterboxade bilder, 4:3-bilder, standardupplöst innehåll)
  • Statiska bilder, t.ex. foton.
• TV-spel som kan ha statiskt innehåll på vissa delar av skärmen.
• Skärmmenyer, programguider, kanallogotyper etc.
  • Statiskt innehåll från appar.
• Skärmbanderoller, t.ex. sådana som används för nyheter och rubriker.

Så här minskar du risken för bildretention:

• Sony rekommenderar att du stänger av TV:n normalt genom att trycka på strömbrytaren på fjärrkontrollen eller TV:n.
• Fyll skärmen genom att växla till [Bredbildsläge] för att eliminera de svarta fälten. Välj en annan inställning för [Bredbildsläge] än [Normal].
• Stäng av OSD-funktionen (On Screen Display) genom att trycka på knappen och sedan stänga av menyerna från ansluten utrustning. Mer information finns i användarhandböckerna för den anslutna utrustningen.
• Undvik att visa statiska bilder med ljusa färger (inklusive vitt), klockor eller logotyper på någon del av skärmen.
• Ställ in bildinställningarna baserat på omgivande förhållanden. Standardbilden rekommenderas för användning i hemmet och när du tittar på innehåll som ofta visar kanallogotyper mm.

TV:n har följande funktioner som hjälper till att minska/förhindra bildretention.

Uppdatera panel

Uppdatera panel körs automatiskt för att justera enhetligheten på TV-skärmen när den använts under längre perioder. Uppdatera panel kan också utföras manuellt och bör endast användas om bildretentionen är väldigt påtaglig eller om du ser följande meddelande: [Paneluppdateringen slutfördes inte...]

Varning:

• Funktionen Uppdatera panel kan påverka panelen. Som tumregel kan man säga att Uppdatera panel bara bör utföras en gång om året. Mer frekvent användning kan påverka panelens användbara livslängd.
• Uppdatera panel tar ungefär en timme att slutföra.
• En vit linje kan visas på skärmen under tiden som Uppdatera panel utförs. Detta betyder inte att det är något fel på TV:n.
• Uppdatera panel fungerar bara när rumstemperaturen är mellan 10 °C och 40 °C.

Pixelläge

Flyttar automatiskt bilden på skärmen för att undvika bildretention.

Annan funktion

Skärmens ljusstyrka sänks automatiskt vid visning av stillbilder, klockor, ljusa färger eller logotyper och liknande.

Delar och reglage

Kontroller och indikatorer

① ⏻ (Strömbrytare) / + / -

När TV:n är avstängd,

Tryck på ⏻ f ör att slå på strömmen.

När TV:n är påslagen,

Tryck och håll nere ⏻ för att stänga av.

Tryck på ⏻ flera gånger för att byta funktion och tryck sedan på knappen + eller – för att:

• Justera volymen.
  • Välj kanal.
  • Välj ingångskälla för TV:n.

2 Fjärrkontroll-sensor ^1 /Ljussensor ^*1 /LED-belysning

LED-belysningen tänds eller blinkar enligt TV:ns status.

Se Hjälpguiden för mer information.

3 Inbyggd mikrofon ^2*3

Använd den inbyggda handsfree-mikrofonen för röstsökning. För att aktivera den inbyggda mikrofonen ska du följa instruktionerna på skärmen när du trycker på knappen

4 Inbyggd LED-belysning till mikrofon

Den inbyggda LED-belysningen till mikrofonen lyser gul när den inbyggda mikrofonen aktiveras. Det går att inaktivera den inbyggda LED-belysning till mikrofonen.*3

*1 Placera ingenting nära sensorn.
*2 Internetanslutning krävs för röstsökning. Röstsökning med den inbyggda mikrofonen är endast tillgänglig i/på vissa regioner/länder/språk. Strömförbrukningen i standbyläge ökar eftersom den inbyggda mikrofonen alltid lyssnar vid röstsökning med den inbyggda mikrofonen aktiverad.
*3 Se Hjälpguiden online för mer information (sidan 2).

Använda fjärrkontrollen

Beskrivning av fjärrkontrollens delar

Fjärrkontrollens form, plats, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell.

(Mikrofon)

Använd röstsökning*. (dvs. röststyrd sökning av innehåll.)

▲/▼/◄/►/⊕ (Navigerings-D-Pad)

Menynavigering och -val på skärmen.

TV

Växla till en TV-kanal eller ingång och visa TV-menyn.

* Internetanslutning krävs för röstsökning.

1 ⏻ (TV-standby)

Slå på eller stäng av TV:n (standbyläge).

2 Sifferknappar

i+/? ( Visa info / tex

Visa information.

Text

Visa textinformation.

3 Google Play

Få tillgång till onlinetjänsten "Google Play".

NETFLIX (Endast för begränsad region/land/TV-modell)

Få tillgång till onlinetjänsten "NETFLIX".

Färgknappar

Utför motsvarande funktion vid tillfället.

4 GUIDE/

Visa den digitala programguiden, eller EPG för digital/satellitbox efter inställning av [Kabel/satellitbox-inställning] (STB-styrningskompatibla modeller endast).

REC LIST

Visa Rec-listan för USB HDD, eller DVR efter inställning av [Kabel/satellitbox-inställning].

(Ingångsväljare)

Visa och välj ingångskällan, osv.

(Snabbinställningar)

Visa snabbinställningar.

BACK/←

Återgå till föregående skärm.

HOME

Visa TV:ns Home-meny.

5 ∠ +/- (Volym)

Justera volymen.

(Hoppa)

Hoppa fram och tillbaka mellan två kanaler eller ingångar. TV:n växlar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som valdes.

☐ (Ljudlöst)

Stäng av ljudet. Tryck igen för att återställa ljudet.

Tips!

- Tjänsten för åtkomlighetsgenvägen kan sättas på eller stängas av genom att du trycker och håller nere ✉.

CH +/−/▲/▼

I TV-läget: Välj kanal.

I textläget: Välj nästa (☐) eler föregående (☑) sida.

6 AUDIO

Välj ljud för flerspråkig källa eller dubbelt ljud för det visade programmet (beroende på programkälla).

(Inställning av textning)

Slå på eller stäng av textning (när funktionen är tillgänglig).

HELP

Visa Hjälpmenyn. Härifrån kan du öppna hjälpguiden.

◀/▶/▶/■

Använd mediainnehåll på TV:n och ansluten BRAVIA Sync-kompatibel enhet.

● REC

Spela in det visade programmet på USB HDD, eller DVR efter inställning av [Kabel/satellitbox-inställning] (endast för begränsad region/land/TV-modell).

EXIT

Återgå till den föregående skärmen eller avsluta menyn. När en interaktiv programtjänst är tillgänglig trycker du för att avsluta tjänsten.

Anmärkning

- Se Hjälpguiden för mer information om [Kabel/satellitbox-inställning].

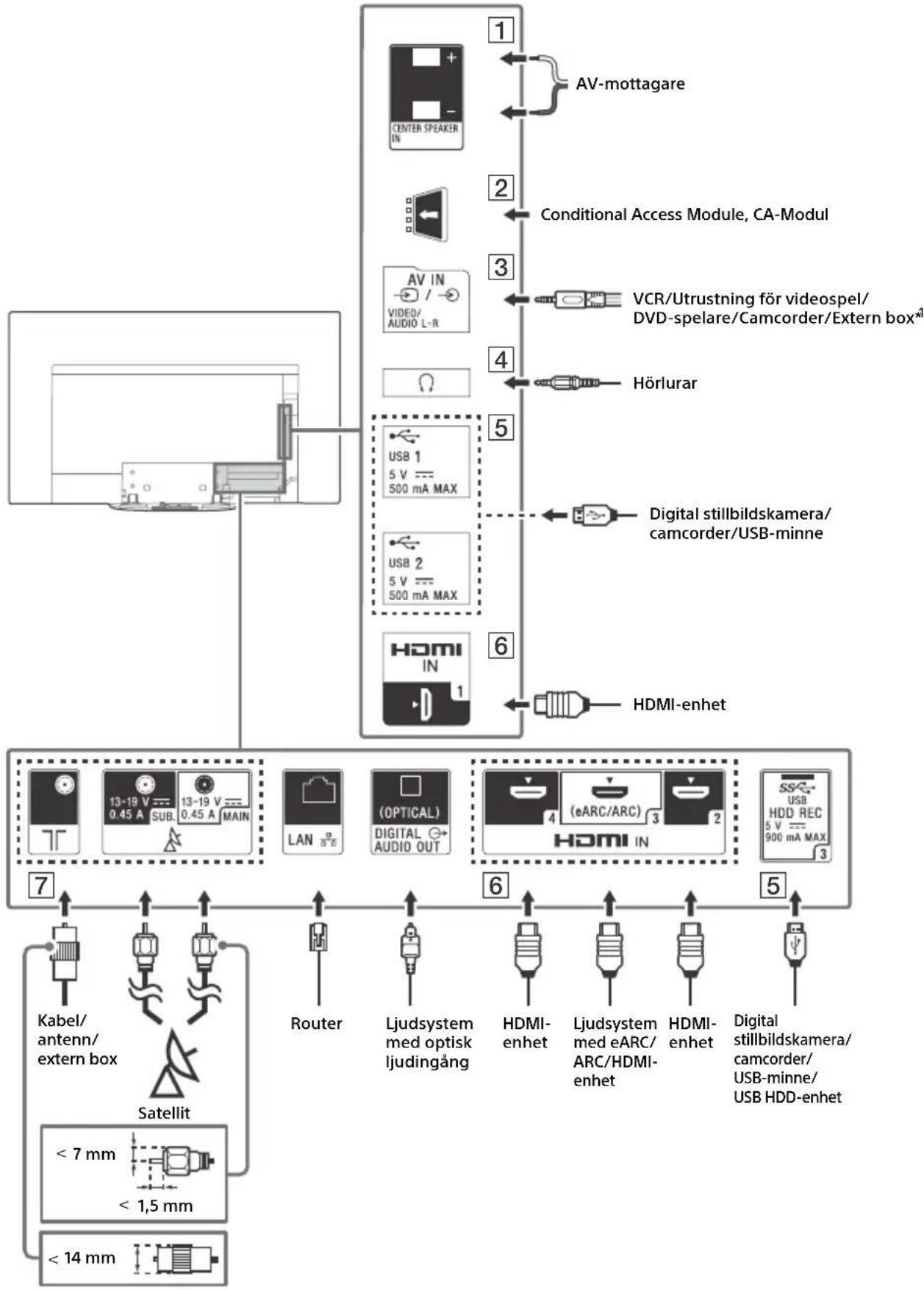

Kopplingsschema

För mer information om anslutningar, se Hjälpguiden genom att trycka på HELP på fjärrkontrollen.

1 CENTER SPEAKER IN

• Om du vill använda TV:ns högtalare som mitthögtalare ansluter du utgången från din AV-mottagare till CENTER SPEAKER IN på din TV.
• Koppla från nätkabeln för både TV:n och AV-mottagaren innan du ansluter kablar.
• Se till att [Högtalare] är inställt på [Ljudanläggning].

När CENTER SPEAKER IN inte är ansluten till en AV-förstärkare, förhindras brus genom att inaktivera [Centerhögtalare-läge för TV]. Se hjälpguiden för att få mer information.

2 CAM (Conditional Access Module, CA-modul)

• Tillhandahåller åtkomst till betal-TV-tjänster. Mer information finns i bruksanvisningen som medföljer din CAM.
• Sätt inte in smartkortet direkt i TV:ns CAM-plats. Det måste placeras i CAM-modulen som tillhandahålls av din auktoriserade återförsäljare.
• CAM stöds inte i vissa länder/områden. Fråga din auktoriserade återförsäljare.
• Ett CAM-meddelande kan visas när du växlar till ett digitalt program efter att ha använt internetvideo.

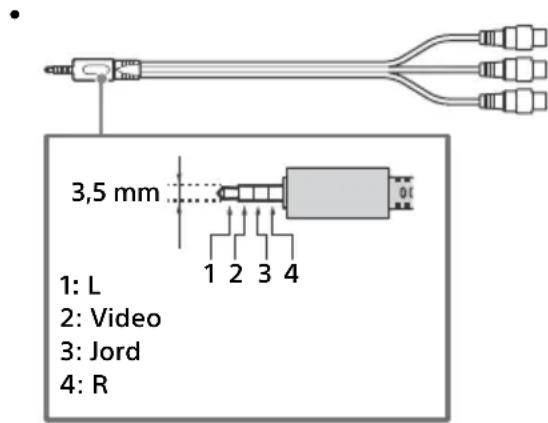

3 → /→ AV IN

- För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

4 Ⓤ (Hörlurar)

• Stöder endast 3-polig stereominikontakt.
• Det går inte att mata ut ljud både från hörlurarna och TV:ns högtalare samtidigt.

5 USB 1/2, USB3(HDD REC)\*

2

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.
• Om du ansluter en stor USB-enhet ska den anslutas till USB 1-uttaget.
• Anslut en USB HDD-enhet till USB 3-porten (blå).

6 HDMI IN 1/2/3/4

- HDMI-gränssnitt kan överföra digital video och digitalt ljud genom en enstaka kabel.

- För att se på högkvalitativt 4K 50p/60p-innehåll, anslut en Premium High Speed HDMI-kabel och ställ in [HDMI-signalformat] till [Förbättrat format]. Gör denna inställning individuellt för varje ansluten HDMI IN-terminal. För mer detaljer om stödda format, se "Specifikationer" i denna handbok (sidan 14-16).

• HD MI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)

Anslut ditt ljudsystem till HDMI IN 3 för att sända TV-ljud till ditt ljudsystem. Ett ljudsystem som stöder HDMI eARC/ARC kan sända video till TV:n, och ta emot ljud från TV:n via samma HDMI-kabel. Om ditt ljudsystem inte stöder HDMI eARC/ARC är en ytterligare anslutning med DIGITAL AUDIO OUT (OPTICAL) nödvändig.

- Använd HDMI-kabeln med Ethernet för att ansluta ljudsystem med eARC.

7 (RF-ingång), (Satellitingång)

• Anslutningar för marksändning/kabel och satellit. Anslutningssteg: SUB. → MAIN → Antenn
• Anslut endast till SUB.-uttaget om du använder läget för dubbel mottagning. Undantaget är enkel kabel-TV EN50494.

*1 För en extern enhet som bara har SCART AV OUT ska du använda en SCART-RCA-adapter och analog förlängningskabel.

*2 Endast för begränsad region/land/TV-modell.

Anmärkning

• Du kan inte monter sidoskyddet när kablarna är anslutna till sidoterminalen.
• Spara sidokåpan på en säker plats för framtida bruk.

Montera TV:n på väggen

Använda Väggfästet (tillval) (SU-WL850 eller SU-WL450)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Installationsinformation för väggfäste

I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva installationen på väggen utförs.

För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din TV-modell.

www.sony.eu/support/

Förbereda montering på väggen

Använd väggfästet SU-WL850 (medföljer ej) eller SU-WL450 (medföljer ej) för att installera TV:n på väggen.

Var noga med att fästa bordsstativ innan TV installeras på väggen enligt instruktionerna i Startguide.

• Förbered TV:n för väggfästet innan du ansluter kablar.
• Följ instruktionsguiden som följer med väggfäste för din modell. Expertis krävs när TV:n monteras på v äggen, i synnerhet för att bedöma om väggen är tillräckligt stark för att bära TV:ns vikt.
• Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.
• Skruvarna till väggfäste medföljer inte.
• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du monterar bordsstativet. Förvara skruvar utom räckhåll för barn.

1 Ta bort stativskyddet och terminalskydden.

2 Ta bort skruvarna från TV:ns baksida.

Felsökning

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka på strömbrytarknappen på fjärrkontrollen tills ett meddelande visas. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden. Tryck sedan på strömknappen på TV:n och vänta i två minuter, och koppla i strömsladden.
2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen.
3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar.
4 Gå in på Sonys supportwebbplats (information finns på framsidan av denna manual).

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Problem och lösningar

Om LED-belysningen blinkar röd.

- Räkna hur många gånger den blinkar (intervalltiden är tre sekunder). Starta om TV:n genom att koppla från strömsladden tills LED-belysningen slutar blinka i rött, och starta sedan TV:n. Om problemet kvarstår, koppla ur nätströmmen, och kontakta din återförsäljare eller Sonys servicecenter och ange hur många gånger LED-belysningen blinkar.

Mark-/kabeltjänst kan inte tas emot.

• Kontrollera antenn/kabelanslutningen och förstärkningsinställningarna.
• Välj mark-/kabeltjänst genom att trycka på TV på fjärrkontrollen och sedan välja [Digital] om sändningstjänsten inte visas.
• Marksignalen kan vara försvagad om det finns en stark signal i närheten. Ställ in [LNA (CH ---)] till [Av] i digitala inställningar.

- Efter att du flyttat till ett nytt hus eller om du försöker ta emot nya tjänster, försök med en tjänstsökning genom att välja [Digital sökning].

Satellittjänst kan inte tas emot.

• Kontrollera satellitkabelanslutningen.
• Om meddelandet [Ingen signal. LNB är överbelastad...] visas, koppla ur nätströmmen. Se sedan till så att inte satellitkabeln är skadad och att satellitsignalledningen inte är kortsluten i satellitkontakten.

Fjärrkontrollen fungerar inte.

- Byt ut batterierna.

Lösenordet till barnlåset för sändningar har glömts av.

- Ange 9999 för PIN-koden och välj [Ändra PIN-kod].

Det blir varmt runt TV:n.

- När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Skärmen blir mörkare medan du tittar på TV.

- Om hela bilden eller delar av bilden förblir stilla, kommer skärmens ljusstyrka gradvis att minska för att förhindra bildretention. Detta innebär inte att det är något fel på TV:n.

Du oroar dig för bildretention.

Om samma bild visas upprepade gånger eller under långa perioder, kan bildretention uppstå. Minska bildkvarhållning genom att stänga av TV:n normalt genom att trycka på strömknappen på fjärrkontrollen eller TV:n.

Anmärkning

• Utför bara Uppdatera panel när bildretention är särskilt märkbar. En gång om året är lagom. Undvik att utföra den mer än en gång om året eftersom den kan påverka panelens livslängd.
• Bilder som innehåller klockor, logotyper och ljusa färger (inklusive vitt) kan enkelt orsaka bildretention. Undvik att visa dessa typer av bilder under längre perioder eftersom det kan leda till bildretention.

En vit linje visas på skärmen.

- Uppdatera panel körs automatiskt när TV:n har använts under långa perioder för att minska bildretention. Uppdatera panel startar efter att TV:n stängts av och tar ungefär en timme att slutföra. En vit linje kan visas på skärmen medan Uppdatera panel pågår. Detta innebär inte att det är något fel på TV:n.

Meddelandet [Paneluppdateringen slutfördes inte...] visas.

Uppdatera panel körs automatiskt när TV:n har använts under långa perioder för att minska bildretention. Om TV:n slås på, nätsladden kopplas bort eller rumstemperaturen faller utanför intervallet 10 °C och 40 °C under Uppdatera panel, slutförs inte processen och detta meddelande visas.

• Om Uppdatera panel startades automatiskt, startas funktionen om när du stänger av TV:n med fjärrkontrollen.
• Om Uppdatera panel initierats manuellt måste du välja det igen.

Specifikationer

System

Skärmsystem

OLED-panel (Organic Light Emitting Diode)

TV-system

Beroende på val av land/område/TV-modell

Analogt: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*1

Beroende på val av land/område/TV-modell

Analogt: UHF/VHF/kabel

(IEEE802.11ac kanske inte finns tillgängligt

beroende på land/region.)

Bluetooth version 4.2

Frekvensband

Trådlöst LAN (IEEE802.11ac/a/b/g/n)

Frekvensområde Utgångseffekt

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvensområde Utgångseffekt

2 400 - 2 483,5 MHz < 10,0 dBm

RMF-TX600E

Bluetooth

Frekvensområde Utgångseffekt

2 400 - 2 483,5 MHz < 10,0 dBm

Programvaruversion

Radioutrustningen är ämnad att användas med de godkända programvaruversionerna som står i EU-försäkran om överensstämmelse.

Tryck på HE LP på fjärrkontrollen för att få reda på programvaruversionen.

Fjärrkontroll: ____.

Välj [Fjärrkontroll] → [Programversion] från

[Inställningar]. Se Hjälpguiden för mer information.

Programvaran som finns laddad på denna radioutrustning överensstämmer med de nödvändiga kraven i direktiv 2014/53/EU, vilket har verifierats.

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms extern anslutning för VHF/UHF

Satellitantenn ^*1

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV EN50494.

→/→ AV IN

Video/Audio-ingång (minijack)

HDMI IN 1/2/3/4 (stöd för 4K-upplösning, HDCP

2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p

Se Hjälpguiden för mer detaljer.

Förutom eARC-läge

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24-bitars, Dolby Digital,

Dolby Digital Plus, DTS

Se Hjälpguiden för mer detaljer.

I ARC-läge

Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby

Digital, Dolby Digital Plus, DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM:

48 kHz 16-bitars, Dolby Digital, DTS)

( Stereominiuttag)

Hörlurar

1, 2, 3 (HDD REC)\* 6

USB-enhetsport. (S3 USB HDD-enhet för REC-funktion)

USB-port 1 och 2 har stöd för High Speed USB (USB 2.0)

USB-port 3 har stöd för Super Speed USB (USB 3.1 Gen 1)

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på

nätverkets funktionsmiljö, kan

Kommunikationshastighet och -kvalitet

garanteras inte.)

CENTER SPEAKER IN

Mittenhögtalarens inmatningsuttag

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL850

Väggfäste: SU-WL450

Driftstemperatur

0^ C - 40^ C

Driftsluftfuktighet

Ström, informationsblad och annat

Strömförsörjning

220 V - 240 V växelström (AC), 50 Hz

Energieffektivitetsklass

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Skärmstorlek (diagonalt uppmätt) (Ca.)

KD-77AG9: 194,7 cm / 77 tum

KD-65AG9: 163,9 cm / 65 tum

KD-55AG9: 138,8 cm / 55 tum

Energiförbrukning

I [Standard]-läge

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

I [Dagsljus]-läge

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Årlig energiförbrukning*7

Effektförbrukning i viloläge ^89 (standby)

KD-77AG9: 0,50 W (29 W i

programuppdateringsläge/EPGuppdateringsläge)

KD-65AG9: 0,50 W (27 W i

programuppdateringsläge/EPGuppdateringsläge)

KD-55AG9: 0,50 W (27 W i

programuppdateringsläge/EPGuppdateringsläge)

Bildupplösning

3 840 punkter (horisontell) × 2 160 linjer (vertikal)

Uteffekt

USB 1/2

max. 5 V = 500 mA

USB 3

max. 5 V = 900 mA

Mått (ca.) (b × h × d)

med bordsstativ

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

utan bordsstativ

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Vikt (ca.)

med bordsstativ

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

utan bordsstativ

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Vissa TV-apparater har ingen DVB-T2- eller DVB-S/S2-teknologi eller ingen terminal för satellitantenn.

*2 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2].

*3 För att stödja 18 Gbps, ställ in [HDMI-signalformat] till [Förbättrat format].

*4 Se Hjälpguiden för mer detaljer.

*5 eARC-läget är aktivt när [eARC-läge] är inställt på [Auto], [Högtalare] är inställt på [Ljudanläggning] och eARC-kompatibelt ljudsystem är anslutet.

*6 Endast för begränsad region/land/TV-modell.

*7 Energiförbrukning i kWh per år, baseras på TV:ns strömförbrukning under 4 timmar per dag i 365 dagar.

Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

*8 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

*9 Strömförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.

Anmärkning

- Ta inte bort det tillfälliga kortet eller skyddet (tillgänglighet beror på TV-modell) för platsen för TV CAM (CA-modul) annat än för att sätta i ett smartkort som passar i CAM.

- Tillgången på alternativa tillbehör beror på land/region/TV-modell/lager.

- Design och specifikationer kan ändras utan förvarning.

Anmärkningar om digital TV

- Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster.

- Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/ tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.

Information om varumärken

- Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.

- Dolby, Dolby Vision, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories. Tillverkad på licens från Dolby Laboratories. Sekretessbelagda, icke publicerade arbeten. Copyright © 1992-2015 Dolby Laboratories. Med ensamrätt.

- " B R A VBA" och BRAVIA Sync är varumärken eller registrerade varumärken som tillhör Sony Corporation.

- Gracenote, Gracenote-logon och -logotypen, och "Powered by Gracenote"-logon är antingen registrerade varumärken eller varumärken som tillhör Gracenote, Inc. i USA och/eller andra länder.

• Google, Google Play, Chromecast, YouTube, Android TV och andra relaterade märken och logos är varumärken som tillhör Google LLC.
• Wi-Fi ^ , Wi-Fi Alliance ^ och Wi-Fi Direct ^ är registrerade varumärken som tillhör Wi-Fi Alliance.
• Wi-Fi CERTIFIED™ -logon är ett certifikationsmärke som tillhör Wi-Fi Alliance.
• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.
• Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.
• Netflix är ett registrerat varumärke som tillhör Netflix, Inc.
• DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.
• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.
• USB-IF SuperSpeed USB treuddslogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc. SS
• Alla andra varumärken tillhör sina respektive ägare.

Årligt energiforbrug\*7

KD-77AG9: 293 kWh pr. år

3.840 punkter (vandret) × 2.160 linjer (lodret)

Udgangseffekt

USB 1/2

5 V, 500 mA MAKS

USB 3

5 V, 900 mA MAKS

Mål (Ca.) (b × h × d)

Inkl. tv-fod

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

Uden tv-fod

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Vægt (Ca.)

Inkl. tv-fod

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

Uden tv-fod

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

Slå på eller slå av TV-en (hvilemodus).

2 Nummerknapper

i+/Info/vis tekst)

Vis informasjon.

(Tekst)

- Utsiden av TV-en blir varm när TV-en har vært i bruk i en lengre periode. Du kan kjenne denne varmen när du legger hånden der.
