Producttype	OLED 4K televisie
Merk	Sony
Model	KD77AG9BU
Schermdiagonaal	77 inch (195,6 cm)
Resolutie	3840 x 2160 pixels (4K Ultra HD)
Beeldtechnologie	OLED (X1 Ultimate Processor)
Besturingssysteem	Android TV 9.0
Afmetingen (met voet)	172,2 x 102,2 x 35,6 cm
Afmetingen (zonder voet)	172,2 x 98,2 x 4,5 cm
Gewicht (met voet)	35,5 kg
Gewicht (zonder voet)	33,2 kg
Voeding	220-240 V CA, 50/60 Hz
Stroomverbruik (sluimerstand)	0,5 W
Stroomverbruik (typisch)	200 W
Luidsprekers	Achterluidsprekers, 2 x 10 W + subwoofer
Connectiviteit	Wi-Fi 802.11ac, Bluetooth 4.2, Ethernet, 4x HDMI, 3x USB
Belangrijkste functies	Smart TV, Google Assistent, ingebouwde Chromecast, Dolby Vision, Dolby Atmos
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Blokkeer de ventilatiesleuven niet. Bevestig de televisie aan de muur of aan de meubel.
Onderdelen en repareerbaarheid	Repareerbaarheidsscore 7.2/10. Beschikbare onderdelen: afstandsbediening, netsnoer, voet.
Inbegrepen accessoires	Afstandsbediening, batterijen, tafelvoet, netsnoer, gebruikershandleiding

Veelgestelde vragen - KD77AG9BU SONY

Hoe zet ik de Sony KD77AG9BU televisie aan en uit?

Gebruik de Aan/Uit-knop op de afstandsbediening of het achterpaneel van de televisie.

Hoe verbind ik de televisie met wifi?

Ga naar Instellingen > Netwerk > Wi-Fi, selecteer uw netwerk en voer het wachtwoord in.

Hoe reset ik de televisie naar fabrieksinstellingen?

Ga naar Instellingen > Systeem > Over > Fabrieksinstellingen herstellen. Bevestig de bewerking.

Waarom is het beeld donker of heeft het vlekken?

Controleer de Beeld-instellingen en schakel de Energiebesparing-modus uit. Als vlekken aanhouden, voer dan een pixelreiniging uit in de instellingen.

Hoe werk ik de software van de televisie bij?

Ga naar Instellingen > Systeem > Software-update en selecteer Zoeken naar update.

Kan ik een Bluetooth-hoofdtelefoon gebruiken met deze televisie?

Ja, schakel Bluetooth in de instellingen in en koppel uw hoofdtelefoon via Bluetooth-apparaten.

Hoe voorkom ik inbranden (burn-in) op het OLED-scherm?

Voorkom langdurige weergave van stilstaande beelden. Schakel de functies Pixelverschuiving en Pixelreiniging in bij Instellingen > Weergave.

Wat moet ik doen als de afstandsbediening niet werkt?

Vervang de batterijen. Als het probleem aanhoudt, koppel de afstandsbediening opnieuw door HOME + VOLUME OMLAAG 3 seconden ingedrukt te houden.

Hoe installeer ik de televisie op een muurbeugel?

Gebruik een VESA 400x300 compatibele muurbeugel. Volg de meegeleverde instructies. Zorg ervoor dat de muur het gewicht van de televisie (ongeveer 33 kg zonder voet) kan dragen.

Waar vind ik reserveonderdelen of kan ik mijn televisie laten repareren?

Neem contact op met de klantenservice van Sony of een erkend reparatiecentrum. Raadpleeg de website notice-facile.com voor handleidingen en schema's.

GEBRUIKSAANWIJZING KD77AG9BU SONY

Zie de installatiehandleiding voor het bevestigen van de tafelstandaard.

Inhoudsopgave

Veiligheidsinformatie .... 3

Het TV-scherm beschermen (OLED TV) ....4

Onderdelen en bedieningselementen...5

Bedieningselementen en aanduidingen ... 5

De afstandsbediening gebruiken.....6

Beschrijving van de onderdelen van de afstandsbediening ....6

Aansluitschema 8

De televisie op de wand installeren .....11

De optionele Wandmontagesteun gebruiken (SU-WL850 of SU-WL450) ..... 11

Problemen oplossen 13

Problemen en oplossingen .... 13

Internetverbinding en privacy van de gegevens

Dit product maakt, zodra een netwerk is aangesloten, verbinding met het internet bij de eerste instelling om de internetverbinding te bevestigen en later om het homescherm te configureren. Hiervoor en voor alle andere internetverbindingen wordt uw IP-adres gebruikt. Als u wilt dat uw IP-adres helemaal niet wordt gebruikt, moet u de draadloze internetfunctie niet instellen en geen internetkabel aansluiten. Zie hiervoor de privacyinformatie die op de instelschermen wordt weergegeven voor meer details over de internetverbinding.

Inleiding

Bedankt dat u hebt gekozen voor dit Sony product.

Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.

Opmerkingen

• Lees voor het bedienen van de televisie de "Veiligheidsinformatie" (pagina 3).
• Lees de meegeleverde veiligheidsinformatie voor extra informatie over veiligheid.
• De afbeeldingen en illustraties die in de installatiehandleiding en de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken.

Help

U kunt meer informatie over probleemoplossing en andere handige tips direct op uw televisie vinden. Druk op de afstandsbediening op HELP voor een lijst met onderwerpen of om op trefwoord te zoeken.

Helpgids (handleiding)

Selecteer voor meer gedetailleerde informatie [Helpgids] in het helpmenu op uw televisie. U kunt ook de helpgids bekijken op uw pc of smartphone (informatie aangegeven op de achterkant van deze handleiding).

Locatie van het identificatielabel

Het label met het modelnummer, de productiedatum (jaar/ maand) en de voedingsklasse bevinden zich op de achterkant van de tv en verpakking. U kunt ze vinden door de afdekking van de standaard te verwijderen CD1

BELANGRIJK BERICHT

Opmerking voor radioapparatuur

Hierbij verklaart Sony Visual Products Inc. dat de types radioapparatuur

KD-77AG9, KD-65AG9, KD-55AG9 conform zijn met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/

Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.

Voor deze radioapparatuur gelden in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME en Kosovo de volgende beperkingen op het in gebruik nemen of op de voorschriften voor toestemming tot het gebruik:

de 5.150-5.350 MHz-band mag uitsluitend binnen worden gebruikt.

Veiligheidsinformatie

Installatie/configuratie

Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden.

Installatie

• Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
• Plaats de televisie op een stabiel, horizontaal oppervlak om te vermijden dat hij valt en persoonlijk letsel of schade aan eigendommen veroorzaakt.
• Zet de televisie op een plaats waar er niet aan getrokken of tegen geduwd kan worden, en waar deze niet omver kan vallen.
• Plaats de tv zo dat de tv-standaard niet buiten de rand van het televisiemeubel (niet bijgeleverd) steekt. Als de tv-standaard buiten de rand van het televisiemeubel steekt, kan de tv omkantelen of vallen en dat kan persoonlijk letsel of beschadiging van het toestel tot gevolg hebben.

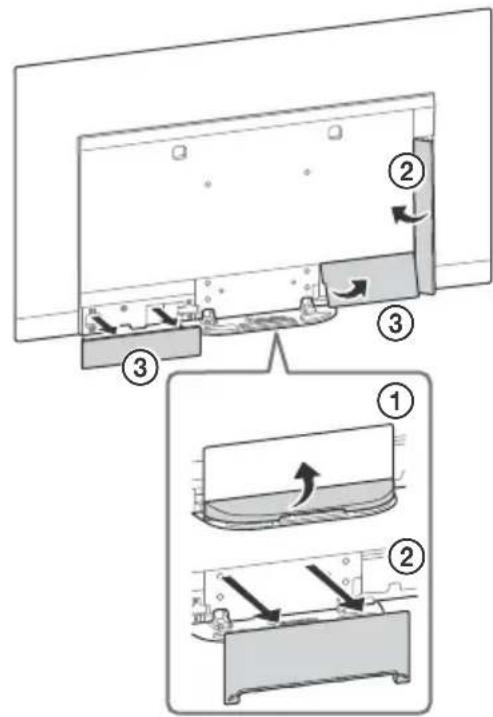

• Zorg er omwille van veiligheidsredenen voor dat de middelste panelen bevestigd zijn aan de achterkant van de TV als de TV in de tafelstand staat.
• Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.
• Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:

- Windmontagesteun SU-WL850

• Gebruik de schroeven die bij de Wandmontagesteun geleverd zijn voor het bevestigen van de Wandmontagesteun aan het televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de Wandmontagesteun. De diameter en de lengte van de schroeven verschillen naar gelang het model van de Wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz.

9 mm - 13 mm

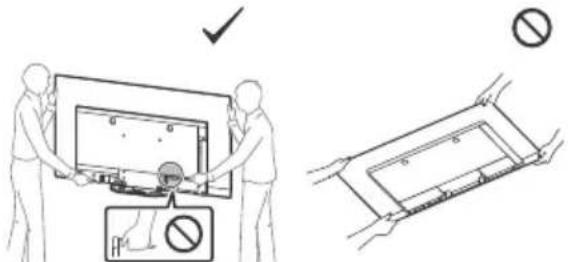

Transport

• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.
• Voor het transport van een groot televisietoestel zijn twee of drie personen nodig.
• Wanneer de televisie met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet op het paneel en het frame rond het scherm.

• Bij de behandeling of montage van de televisie, mag u de televisie niet plat neerleggen.

• Wanneer u het televisietoestel vervoert, mag u dit niet bootstellen aan schokken of sterke trillingen.
• Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.

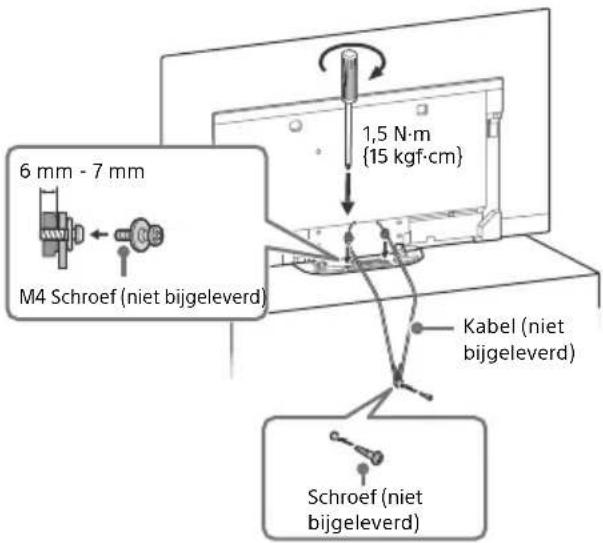

Omvalpreventie

Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.
• Houd ruimte vrij rond het televisietoestel zoals hierna wordt aangegeven.
• Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie.

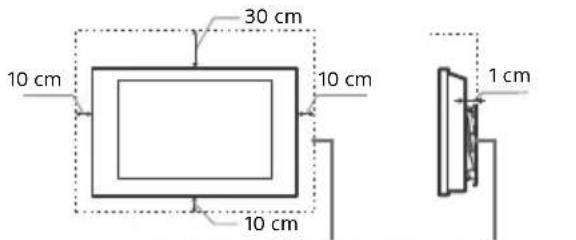

Installatie aan de wand

Houd minimaal deze ruimte vrij rond het toestel.

Installatie op de standaard

Houd minimaal deze ruimte vrij rond het toestel.

- Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:

• Plaats het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.
• n ^st alleer het televisietoestel niet op een plank, kleed, bed of in een kast.
• Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.

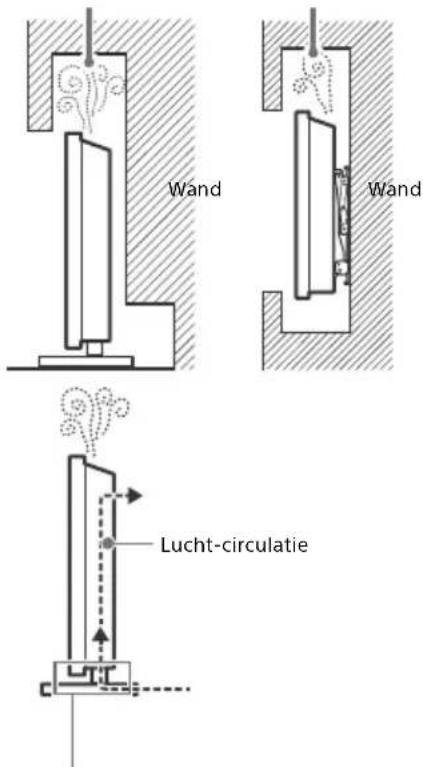

  — Installeer het televisietoestel niet zoals hierna wordt getoond.

Luchtcirculatie geblokkeerd.

Zorg ervoor dat de luchtcirculatiezone niet geblokkeerd is.

Het TV-scherm beschermen (OLED TV)

Voorzorgsmaatregelen om het scherm te beschermen tegen schade

Inbranden van nabeelden

OLED-TV's vatbaar voor inbranden van nabeelden als gevolg van de kenmerken van de gebruikte materiaal. Inbranden van nabeelden kan plaatsvinden indien beelden herhaaldelijk of gedurende een lange periode op dezelfde plaats op het scherm worden weergegeven. Dit is geen defect van de TV. Vermijd de weergave van beelden die inbranden van nabeelden zouden kunnen veroorzaken.

Enkele voorbeelden van beelden die zouden kunnen leiden van inbranden van nabeelden:

• Content met zwarte stroken aan de boven- of onderkant en/of de linker- en rechterzijde van het scherm. (bijvoorbeeld van het formaat Letterbox, 4:3, standaarddefinitie)
  • Statische beelden, zoals foto's.
• Videogames waarbij een gedeelte van het scherm wordt ingenomen door statische content.
• Menu's op het scherm, programmagidsen, zenderlogo's enz.
  • Statische content in toepassingen.
• Tickers op het scherm, zoals in nieuwsuitzendingen en koppen.

Hoe kunt u het risico op inbranden van nabeelden verkleinen?

• Sony raadt aan om de TV op een normale manier af te zetten door op de aan/uit-knop te duwen van de afstandsbediening op de TV.
• Vul het scherm door over te stappen op [Wide-modus] om de zwarte stroken weg te werken. Selecteer [Wide-modus] in plaats van [Normaal].
• D r u k oip /?om de OSD (On Screen Display) uit te schakelen en schakel de menu's van aangesloten apparatuur uit. Raadpleeg de handleidingen van de aangesloten apparatuur voor meer informatie.
• Vermijd de weergave van statische beelden met felle kleuren (ook wit), klokken of logo's op hetzelfde gedeelte van het scherm.
• Pas de beeldinstellingen aan aan de o mgevingsomstandigheden. Het Standaardbeeld wordt aanbevolen voor thuisgebruik en voor het bekijken van content waarbij de zenderlogo's enz. vaak worden weergegeven.

De TV beschikt over de volgende functies om inbranden van nabeelden te helpen verminderen/voorkomen.

Schermvernieuwing

Schermvernieuwing wordt automatisch uitgevoerd om de uniformiteit van het TV-scherm te regelen nadat het gedurende een lange tijd is gebruikt. Schermvernieuwing kan ook handmatig worden uitgevoerd en mag alleen worden gebruikt indien inbranden van nabeelden duidelijk is of indien u de volgende melding ziet: [Schermvernieuwing is niet voltooid...]

Voorzichtig:

• De functie Schermvernieuwing kan een invloed hebben op het scherm. Ter indicatie bevelen wij aan om Schermvernieuwing slechts één keer per jaar uit te voeren. Voer het niet meer dan één keer per jaar uit, omdat het een invloed kan hebben op de levensduur van het scherm.
• Schermvernieuwing neemt ongeveer een uur in beslag.
• Het is mogelijk dat een witte lijn op het scherm verschijnt tijdens de Schermvernieuwing, maar dat is geen defect van de TV.
• Schermvernieuwing werkt alleen bij een kamertemperatuur van 10 °C tot 40 °C.

Pixelverschuiving

Hiermee wordt het beeld automatisch verplaatst op het scherm om inbranden van nabeelden te voorkomen.

Andere functie

De helderheid van het scherm wordt automatisch verminderd wanneer stilstaande beelden, klokken, felle kleuren of logo's en dergelijke worden weergegeven.

Onderdelen en bedieningselementen

Bedieningselementen en aanduidingen

1 ⏻ (Aan/uit) / + / -

Wanneer de televisie uitgeschakeld is: Druk op ⏻ om de televisie in te schakelen.

Wanneer de televisie ingeschakeld is: Houd ⏻ ingedrukt om uit te schakelen. Druk herhaaldelijk op ⏻ o m de functie te wijzigen en druk dan op de + of - knop om:

• Het volume te wijzigen.
• De zender selecteren.
• De ingangsbron van de televisie selecteren.

2 Afstandsbedieningssensor ^1 / Lichtsensor ^1 / Verlichtingsled

De verlichtingsled licht op of knippert afhankelijk van de status van de televisie. Zie de Helpgids voor meer informatie.

3 Ingebouwde microfoon ^2*3

Gebruik de handsfree ingebouwde microfoon voor gesproken zoekopdrachten. Volg voor het inschakelen van de ingebouwde microfoon de instructies op het scherm wanneer u de ↓knop indrukt.

4 Ledlampje van ingebouwde microfoon

Het ledlampje van de ingebouwde microfoon licht op in amber wanneer de ingebouwde microfoon ingeschakeld is. Het ledlampje van de ingebouwde microfoon kan uitgeschakeld worden. ^3

*1 Plaats niets in de buurt van de sensor.

*2 Voor gesproken zoekopdrachten is een internetverbinding nodig. Gesproken zoekopdrachten met de ingebouwde microfoon is slechts in bepaalde regio's/landen/talen beschikbaar. Het stroomverbruik in stand-by stijgt omdat de ingebouwde microfoon altijd luistert wanneer de functie gesproken zoekopdrachten met de ingebouwde microfoon geactiveerd is.

*3 Raadpleeg de Helpgids online voor meer informatie (pagina 2).

De afstandsbediening gebruiken

Beschrijving van de onderdelen van de afstandsbediening

De vorm van de afstandsbediening, locatie, beschikbaarheid en functie van de toetsen van de afstandsbediening kunnen verschillen afhankelijk van uw regio/land/tv-model.

(Microfoon)

Gebruik zoeken met spraakopdrachten*. (bv. verschillende types inhoud zoeken aan de hand van spraakopdrachten).

▲/▼/◄/►/⊕ (navigatie pijltjesknop)

Menu voor navigatie en selectie op het scherm.

TV

Overschakelen naar een televisiekanaal of ingang en weergave van het tv-menu.

* Voor gesproken zoekopdrachten is een internetverbinding nodig.

1 ⏻ (tv-stand-by)

Hiermee kunt u de televisie in- of uitschakelen (stand-bystand).

2 Cijfertoetsen

i+/Info/Tekst tonen)

Hiermee kunt u informatie weergeven.

(Teletekst)

Hiermee kunt u tekstinformatie weergeven.

3 Google Play

Hiermee kunt u de "Google Play"-onlinedienst openen.

NETFLIX (Beperkt tot bepaalde regio's/landen/tv-modellen)

Hiermee kunt u de "NETFLIX"-onlinedienst openen.

Kleurtoetsen

Hiermee kunt u de op dat moment geldende functie uitvoeren.

4 GUIDE/

Weergave van de digitale programmagids of EPG van het kabel-/satelliet-aansluitkastje na instelling van [Instelling kabel/satellietbox] (alleen voor modellen die besturing van de Set Top Box ondersteunen).

REC LIST

Weergave van de opnamelijst van USB HDD of DVR na instelling van [Instelling kabel/satellietbox].

→ (Ingangsselectie)

De ingangsbron weergeven en selecteren enz.

Weergave van snelle instellingen.

BACK/←

Hiermee kunt u terugkeren naar het vorige scherm.

HOME

Hiermee kunt u het startmenu van de televisie weergeven.

5 ∠ +/- (Volume)

Het volume te wijzigen.

( Overschakelen )

Hiermee kunt u schakelen tussen twee zenders of ingangen. De televisie schakelt tussen de huidige zender of ingang en de vorige zender of ingang die geselecteerd was.

※ (Dempen van het geluid)

Hiermee kunt u het geluid dempen. Druk nogmaals om het geluid te herstellen.

Tip

- De snelkoppeling naar de toegankelijkheid kan aan- en uitgezet worden door ✉ ingedrukt te houden.

CH +/−/▲/▼

In de televisiestand: De zender selecteren. In de teletekststand: De volgende (☐) of vorige (☑) pagina selecteren.

6 AUDIO

Selecteer het geluid van een meertalige bron of tweevoudig geluid voor het programma dat nu wordt bekeken (afhankelijk van de programmabron).

(Ondertiteling instellen)

Hiermee kunt u ondertitels in- of uitschakelen (wanneer deze functie beschikbaar is).

HELP

Hiermee kunt u het helpmenu openen. De helpgids kan van hieruit worden geopend.

◀/▶/▶/||

Hiermee kunt u inhoud op de televisie en op aangesloten BRAVIA Sync-compatibele apparaten bedienen.

● REC

Opnemen van het programma dat nu bekeken wordt, op de USB HDD of DVR na instelling van [Instelling kabel/satellietbox] (beperkt tot bepaalde regio's/landen/tv-modellen).

EXIT

Hiermee kunt u terugkeren naar het vorige scherm of het menu verlaten. Wanneer er een service voor interactieve toepassing beschikbaar is, drukt u op deze knop om de service te verlaten.

Opmerkingen

- Zie de helpgids voor meer informatie over [Instelling kabel/satellietbox].

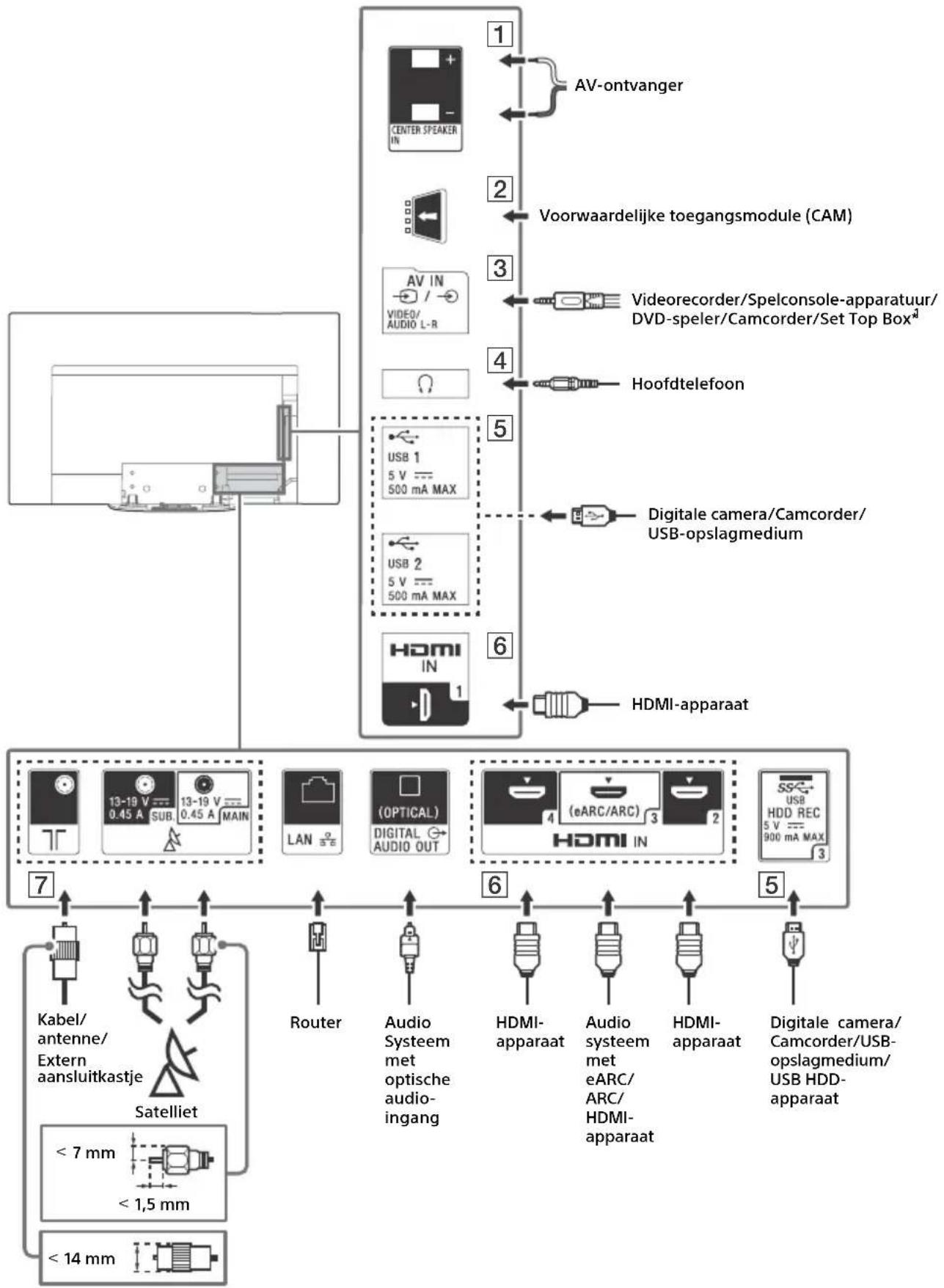

Aansluitschema

Zie de Helpgids voor meer informatie over aansluitingen, door HELP in te drukken op de afstandsbediening.

1 CENTER SPEAKER IN

• Om de TV-speakers als middenspeaker te gebruiken, verbindt u de uitgang van uw AV-ontvanger met CENTER SPEAKER IN op uw TV.
• Voor u kabels verbindt, moet u zowel de stekker van de TV als van de AV-ontvanger uit het stopcontact halen.
• Zorg ervoor dat [Speakers] ingesteld is op [Audiosysteem].

Schakel [Modus TV-middenspeaker] uit om ruis tegen te gaan wanneer de CENTER SPEAKER IN niet op een AV-ontvanger aangesloten is. Raadpleeg de helpgids voor meer details.

2 CAM (Conditional Access Module)

• Biedt u toegang tot betaaltelevisieservices. Raadpleeg de gebruikershandleiding die bij uw CAM werd geleverd voor meer informatie.
• Plaats de smartcard niet rechtstreeks in de CAM-sleuf van de televisie. U moet deze plaatsen in de Conditional Access Module die u hebt gekregen van uw erkende verdeler.
• CAM wordt niet in alle landen/regio's ondersteund. Doe navraag bij uw erkende verdeler.
• Er kan een CAM-melding verschijnen als u overschakelt naar een digitaal programma nadat u internetvideo gebruikt hebt.

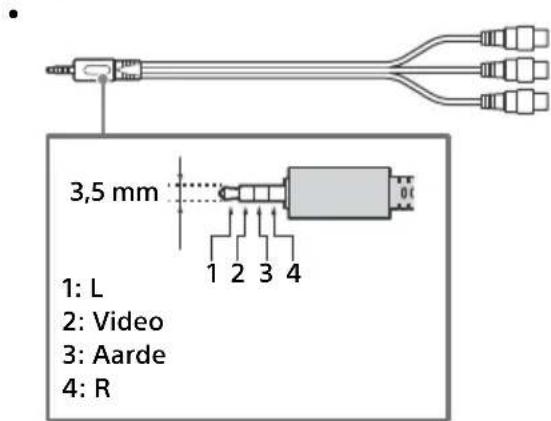

3 → /→ AV IN

- Gebruik voor een Composite-aansluiting een analoge verlengkabel (niet bijgeleverd).

4 (Hoofdtelefoon)

• Ondersteunt alleen een 3-polige stereo mini-aansluiting.
• U kunt het geluid niet gelijktijdig weergeven via de luidsprekers van uw tv en uw hoofdtelefoon.

5 USB 1/2, USB3 (HDD REC)\*

2

• Als u hierop een groot USB-apparaat aansluit, kan dit andere aangesloten apparaten hinderen.
• Sluit grote USB-apparaten aan op de USB 1-aansluiting.
• Sluit een USB HDD-apparaat aan op de USB 3-poort (blauw).

6 HDMI IN 1/2/3/4

- Met de HDMI-interface kunnen digitale video en audio over een enkele kabel worden verzonden.

- Als u wilt genieten van kwalitatief hoogwaardig geluid op 4K 50p/60p, sluit dan een kwalitatief hoogwaardige HDMI-kabel voor hoge snelheden aan en zet de [Indeling HDMI-signaal] op [Verbeterde indeling]. Zet deze instelling afzonderlijk voor elke HDMI IN-aansluiting die aangesloten is. Zie de "Specificaties" in deze handleiding (pagina 14-16) voor details over de ondersteunde formaten.

Wilt u het audiosignaal van de televisie naar het audiosysteem sturen, sluit dan uw audiosysteem aan op HDMI IN 3. Een audiosysteem dat HDMI eARC/ARC ondersteunt, kan via dezelfde HDMI-kabel video naar de televisie sturen en audio van de televisie ontvangen. Als uw audiosysteem geen HDMI eARC/ARC ondersteunt, is een extra aansluiting met DIGITAL AUDIO OUT (OPTICAL) nodig.

- Gebruik de HDMI-kabel met ethernet om een audiosysteem met eARC aan te sluiten.

7 (RF-ingang), (satellietingang)

- Aansluitingen voor terrestrische, kabel- en satelliettelevisie. Stappen voor aansluiting: SUB. → MAIN → Antenne

- Voor SUB.-aansluiting, alleen aansluiten als u een dubbele tunerstand gebruikt m.u.v. de Single Cable Distribution EN50494.

*1 Gebruik voor een extern apparaat dat alleen SCART AV OUT heeft, een SCART-RCA-adapter en een analoge verlengkabel.

*2 Beperkt tot bepaalde regio's/landen/tv-modellen.

Opmerkingen

• U kunt de zijafdekking i.e. bevestigen wanneer er kabels aangesloten zijn op de zijaansluitingen.
• Sla de zijbescherming in een veilige plek op voor later gebruik.

De televisie op de wand installeren

De optionele Wandmontagesteun gebruiken (SU-WL850 of SU-WL450)

Voor klanten:

Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de televisie niet zelf te installeren.

Voor Sony-verkopers en aannemers:

Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product.

Installatie-informatie wandmontagesteun

De handleiding van deze televisie toont alleen de stappen om de installatie van de televisie voor te bereiden vooraleer hij op de wand wordt geïnstalleerd.

Zie voor instructies over montage van de wandmontagesteun de installatie-informatie (wandmontagesteun) op de productpagina van uw televisiemodel.

www.sony.eu/support/

De wandmontage-installatie voorbereiden

Gebruik de Wandmontagebeugel SU-WL850 (niet bijgeleverd) of SU-WL450 (niet bijgeleverd) om de tv aan de muur te bevestigen.

Zorg ervoor dat u de tafelstandaard bevestigt voordat u de tv aan de muur monteert door de installatiehandleiding te raadplegen.

• Bereid de TV voor de wandmontagesteun voor voordat u kabels aansluit.
• Volg de installatiehandleiding die bij de wandmontagesteun van uw model is meegeleverd. Er is voldoende deskundigheid vereist om de TV te installeren, in het bijzonder om te bepalen of de wand sterk genoeg is om het gewicht van de TV te dragen.
• Vertrouw de bevestiging van dit product op de wand toe aan Sony-verkopers of erkende aannemers en schenk voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.
• De schroeven voor de wandmontagesteun zijn niet bijgeleverd.
• Zorg ervoor dat u de ongebruikte schroeven en de tafelstandaard op een veilige plaats bewaart tot u klaar bent om de tafelstandaard te bevestigen. Houd de schroeven uit de buurt van jonge kinderen.

1 Verwijder de afdekkingen van de standaard en aansluitingen.

2 Verwijder de schroeven aan de achterzijde van de televisie.

Problemen oplossen

Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevroren beeld, televisie reageert niet of geen verbinding met netwerk.

1 Herstart de televisie door de aan/uit-knop op de afstandsbediening in te drukken tot een bericht verschijnt. De televisie zal herstarten. Haal de stekker uit het stopcontact als de tv niet wordt hersteld. Druk dan de aan-/uitknop op de tv in, wacht twee minuten en steek dan de stekker weer in het stopcontact.
2 Zie het Helpmenu door HELP in te drukken op de afstandsbediening.
3 Sluit de televisie aan op het internet en voer een software-update uit. Sony adviseert u om de software van uw tv up to date te houden. Software-updates zorgen voor nieuwe functies en betere prestaties.
4 Bezoek de Sony Support-website (zie informatie op de voorkant van deze handleiding).

Wanneer u de stekker van de televisie in het stopcontact steekt, kan de televisie mogelijk gedurende enige tijd niet worden ingeschakeld, zelfs als u op de aan/uit-knop op de afstandsbediening of op de televisie drukt.

Het duurt enige tijd om het systeem te initialiseren. Wacht ongeveer een minuut en probeer het daarna opnieuw.

Problemen en oplossingen

Als de verlichtingsled rood knippert.

• Tel hoeveel keer het lampje knippert (intervaltijd is drie seconden).
  Start de televisie opnieuw op door het netsnoer los te koppelen totdat de verlichtingsled niet langer rood knippert en vervolgens de televisie in te schakelen.
  Als het probleem zich nog steeds voordoet, neem dan contact op met de dealer of het Sony-servicecentrum en vermeld hoe vaak de verlichtingsled knippert.

Werking via ether/kabel is niet beschikbaar.

• Controleer de aansluiting van antenne/kabel en de instellingen van de versterker.
• Selecteer werking via ether/kabel door TV op de afstandsbediening in te drukken en vervolgens [Digitaal] te selecteren als de zender niet wordt weergegeven.
• Het signaal via de ether kan worden onderdrukt als er dichtbij een sterk signaal wordt uitgezonden. Stel [LNA (CH ---)] in op [Uit], in de digitale afstemmingsinstellingen.
• Probeer een nieuwe zoekopdracht nadat u bent verhuisd of nieuwe diensten probeert te ontvangen, door [Digitale afstemming] te kiezen.

Werking via satelliet is niet beschikbaar.

• Controleer de aansluiting van de satellietkabel.
• Als het bericht [Geen signaal. LNB opverbelasting detectie...] wordt weergegeven, moet het netsnoer losgekoppeld worden. Controleer dan of de satellietkabel niet is beschadigd en de lijn van het satellietsignaal niet kortgesloten is in de connector.

De afstandsbediening werkt niet.

• Vervang de batterijen.

U bent het wachtwoord voor uitzendingen met kinderslot vergeten.

- Voer 9999 in voor de pincode en kies [Wijzig PIN-code].

De ruimte rond de tv wordt warm.

- Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt daar warmte voelen bij aanraking met de hand.

Het scherm wordt donkerder tijdens TV-kijken.

- Indien het volledige beeld of een gedeelte van het beeld stilstaand is, zal de helderheid van het scherm geleidelijk worden verminderd om inbranden van nabeelden te voorkomen. Dit is geen defect van de TV.

U maakt zich zorgen over inbranden van nabeelden.

Indien hetzelfde beeld herhaaldelijk of gedurende een lange tijd wordt weergegeven, kan inbranding van beeld ontstaan. Om nabeelden te voorkomen, raden wij u aan de TV normaal uit te schakelen door op de aan/uit-knop op de afstandsbediening of op de TV te drukken.

Opmerkingen

• Voer de Schermvernieuwing alleen uit wanneer de inbranden van nabeelden goed zichtbaar is. Ter indicatie bevelen wij aan om dit één keer per jaar uit te voeren. Voer het liever niet meer dan één keer per jaar uit, omdat het een invloed kan hebben op de levensduur van het scherm.
• Beelden met klokken, logo's en felle kleuren (ook wit) kunnen gemakkelijk inbranden van nabeelden veroorzaken. Vermijd om dergelijke beelden gedurende een lange periode weer te geven, anders is het mogelijk dat inbranden van nabeelden ontstaat.

Er verschijnt een witte lijn op het scherm.

• Schermvernieuwing wordt automatisch uitgevoerd nadat de TV gedurende een lange periode is gebruikt, om inbranden van nabeelden te verminderen. Schermvernieuwing start nadat de TV is uitgeschakeld en neemt ongeveer een uur in beslag. Het is mogelijk dat een witte lijn op het scherm verschijnt tijdens de
  Schermvernieuwing. Dit is geen defect van de TV.

De melding [Schermvernieuwing is niet voltooid...] wordt weergegeven.

Schermvernieuwing wordt automatisch uitgevoerd nadat de TV gedurende een lange periode is gebruikt, om inbranden van nabeelden te verminderen. Indien de TV ingeschakeld is, het netsnoer uitgetrokken is of de kamertemperatuur lager is dan 10 °C of hoger dan 40 °C tijdens de Schermvernieuwing, wordt de procedure niet voltooid en verschijnt dit bericht.

• Indien de Schermvernieuwing automatisch was gestart, wordt ze opnieuw gestart wanneer u de TV uitschakelt met de afstandsbediening.
• Wanneer schermvernieuwing manueel ingesteld is, moet u het opnieuw selecteren.

Specifications

Systeem

Beeldschermsysteem

OLED-scherm (Organic Light Emitting Diode)

Televisiesysteem

Afhankelijk van uw land/regioselectie/televisiemodel

Analoog: B/G, D/K, I

Digitaal: DVB-T/DVB-C DVB-T2 ^*1

Afhankelijk van uw land/regioselectie/televisiemodel

Digitaal: UHF/VHF/Kabel

Satelliet ^*1 : IF-frequentie 950-2.150 MHz

Geluidsuitgang

(IEEE802.11ac is mogelijk niet beschikbaar

afhankelijk van uw land/regio.)

Bluetooth versie 4.2

Frequentieband(en)

Draadloos LAN (IEEE802.11ac/a/b/g/n)

Frequentiebereik Uitgangsvermogen

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Frequentiebereik Uitgangsvermogen

2.400 - 2.483,5 MHz < 10,0 dBm

RMF-TX600E

Bluetooth

Frequentiebereik Uitgangsvermogen

2.400 - 2.483,5 MHz < 10,0 dBm

Softwareversie

Deze radioapparatuur is bedoeld voor gebruik met de goedgekeurde versie(s) van de software die in de EU-conformiteitsverklaring zijn aangegeven.

Druk op HELP op de afstandsbediening om de softwareversie te zien.

Afstandsbediening: ____.

Selecteer [Afstandsbediening] → [Softwareversie] in de [Instellingen]. Zie de Helpgids voor meer informatie.

Er is gecontroleerd dat de software die in deze radioapparatuur is geladen, voldoet aan de essentiële eisen van Richtlijn 2014/53/EU.

Ingangen/uitgangen

Antenne/kabel

75 ohm externe aansluiting voor VHF/UHF

Satellietantenne ^*1

Vrouwelijke F-aansluiting, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon,

Distributie van één kabel EN50494.

→/→ AV IN

A/V-ingang (miniaansluiting)

HDMI IN 1/2/3/4 (ondersteunt 4K-resolutie, Voldoet aan HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz) ^2*3 , 4096 × 2160p

Voor meer informatie zie de helpgids.

Behalve eARC-modus

5,1-kanaals lineaire PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bits, Dolby Digital,

Dolby Digital Plus, DTS

Voor meer informatie zie de helpgids.

In ARC-modus

Digitale optische aansluiting (tweekanaals

lineaire PCM: 48 kHz 16 bits, Dolby Digital, DTS)

(Stereo ministekker)

Hoofdtelefoon

6

1, 2, 3 (HOD REC)\*

Poort USB-apparaat. (3USB HDD-apparaat voor REC-functie)

USB-poort 1 en 2 bieden ondersteuning voor High Speed USB (USB 2.0)

USB-poort 3 biedt ondersteuning voor Super

Speed USB (USB 3.1 Gen 1)

CAM-sleuf (Conditional Access Module)

LAN

10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en kwaliteit zijn niet gegarandeerd.)

CENTER SPEAKER IN

Ingangsaansluiting centrale luidspreker

Andere

Optionele accessoires

Wandmontagesteun: SU-WL850

Wandmontagesteun: SU-WL450

Bedrijfstemperatuur

0^ C - 40^ C

Bedrijfsvochtigheid

10 % - 80 % relatieve luchtvochtigheid (zonder

condensatie)

Voeding, productfiche en overige

Stroomvereisten

220 V - 240 V AC, 50 Hz

Energie-efficiëntieklasse

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Schermgrootte (diagonaal gemeten) (Ong.)

KD-77AG9: 194,7 cm / 77 inch

KD-65AG9: 163,9 cm / 65 inch

KD-55AG9: 138,8 cm / 55 inch

Vermogensverbruik

In [Standaard] -stand

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

In [Levendig] -stand

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Jaarlijks energieverbruik ^*7

KD-77AG9: 293 kWh per jaar

KD-65AG9: 234 kWh per jaar

KD-55AG9: 183 kWh per jaar

Stand-by vermogensgebruik ^8*9 KD-77AG9: 0,50 W (29 W in de stand voor bijwerken van de software/EPG) KD-65AG9: 0,50 W (27 W in de stand voor bijwerken van de software/EPG) KD-55AG9: 0,50 W (27 W in de stand voor bijwerken van de software/EPG)

Beeldschermresolutie 3.840 punten (horizontaal) × 2.160 lijnen (vertical)

Uitvoervermogen USB 1/2 5 V = 500 mA MAX USB 3 5 V = 900 mA MAX

Afmetingen (Ong.) (b × h × d)

met tafelstandaard KD-77AG9: 172,1 × 100,1 × 30,2 cm KD-65AG9: 144,7 × 83,8 × 25,5 cm KD-55AG9: 122,6 × 71,4 × 25,5 cm

zonder tafelstandaard KD-77AG9: 172,1 × 99,6 × 4,9 cm KD-65AG9: 144,7 × 83,4 × 4,0 cm KD-55AG9: 122,6 × 71,0 × 4,0 cm

Gewicht (Ong.)

met tafelstandaard KD-77AG9: 39,7 kg KD-65AG9: 24,8 kg KD-55AG9: 22,3 kg

zonder tafelstandaard KD-77AG9: 35,3 kg KD-65AG9: 21,2 kg KD-55AG9: 18,7 kg

*1 Niet alle tv-sets zijn uitgerust met DVB-T2- of DVB-S/S2-technologie of hebben een satellietantenneaansluiting.
*2 Als 4096 × 2160p de invoer is en [Wide-modus] is ingesteld op [Normaal], dan wordt de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p weer te geven, stel [Wide-modus] in op [Volb. 1] of [Volb. 2].
*3 Voor ondersteuning van 18 Gbps stel [Indeling HDMI-signaal] in op [Verbeterde indeling].
*4 Voor meer informatie zie de helpgids.
*5 eARC-modus is actief wanneer [eARC-modus] op [Auto] en [Speakers] op [Audiosysteem] staat en eARC-compatibel audiosysteem is aangesloten.
*6 Beperkt tot bepaalde regio's/landen/tv-modellen.

*7 Energieverbruik per jaar in kWh, gebaseerd op het stroomverbruik van een televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.
*8 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid.
*9 Het stroomverbruik tijdens stand-by neemt toe als uw televisie aangesloten is op het netwerk.

Opmerkingen

• Verwijder de namaakkaart of afdekking (afhankelijk van het tv-model) van de CAM-sleuf (Conditional Access Module) van de tv alleen als u een smartcard in de CAM wilt plaatsen.
• De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.
• Ontwerp en specificaties kunnen zonder v oorafgaande kennisgeving worden gewijzigd.

Opmerkingen betreffende de digitale televisiefunctie

- Digitale televisie (DVB, ether, satelliet en kabel), interactieve diensten en netwerkfuncties zijn wellicht niet in alle landen of gebieden beschikbaar. Sommige functies kunnen niet zijn ingeschakeld of werken wellicht niet goed bij bepaalde aanbieders en netwerkomgevingen. Bepaalde aanbieders van televisiediensten kunnen voor hun service kosten in rekening brengen.

- Deze televisie ondersteunt digitale uitzendingen met gebruik van MPEG-2, H.264/MPEG-4 AVC en H.265/HEVC codecs, maar ondersteuning van alle bedienings-/onderhoudssignalen die in de loop der tijd kunnen wijzigen, kan niet worden gegarandeerd.

Informatie over handelsmerken

• De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.

• Dolby, Dolby Vision, Dolby Audio, en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories. Geproduceerd onder licentie van Dolby Laboratories. Vertrouwelijke ongepubliceerde werken. Copyright © 1992-2015 Dolby Laboratories. Alle rechten voorbehouden.

• " B R A V BRA"VIA en BRAVIA Sync zijn handelsmerken of geregistreerde merken van Sony Corporation.

• Gracenote, het Gracenote-logo en -logotype, en het logo "Powered by Gracenote" zijn geregistreerde handelsmerken of handelsmerken van Gracenote, Inc. in de Verenigde Staten en/of in andere landen.
• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
• Google, Google Play, Chromecast, YouTube, Android TV en andere hieraan gerelateerde merken en logo's zijn handelsmerken van Google LLC.
• Wi-Fi ^ , Wi-Fi Alliance ^ en Wi-Fi Direct ^ zijn gedeponeerde handelsmerken van Wi-Fi Alliance.
• Het Wi-Fi CERTIFIED™ -logo is een keurmerk van Wi-Fi Alliance.
• Raadpleeg http://patents.dts.com voor meer informatie over DTS-patenten. Geproduceerd onder licentie van DTS, Inc., DTS, het overeenkomstige symbool en DTS gecombineerd met het overeenkomstige symbool zijn gedeponeerde handelsmerken, en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.
• Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.
• Netflix is een gedeponeerd handelsmerk van Netflix, Inc.
• DiSEqC™ is een handelsmerk van EUTELSAT. Deze tv biedt ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor het aansturen van gemotoriseerde antennes.
• TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de VS en andere landen.
• Het USB-IF SuperSpeed USB-drietandlogo is een gedeponeerd handelsmerk van USB Implementers Forum, Inc. SS
• Alle andere handelsmerken zijn eigendom van de betreffende eigenaren.
